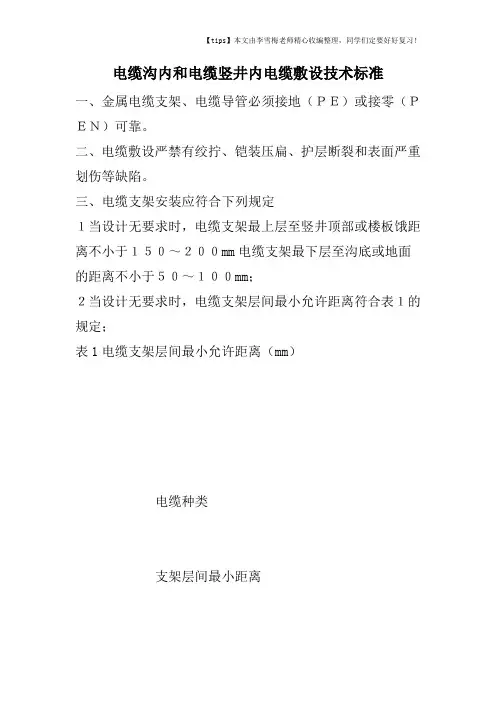

电缆沟内和电缆竖井内电缆敷设技术标准
一、金属电缆支架、电缆导管必须接地（ＰＥ）或接零（ＰＥＮ）可靠。
二、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
三、电缆支架安装应符合下列规定
１当设计无要求时，电缆支架最上层至竖井顶部或楼板饿距离不小于１５０～２００mm电缆支架最下层至沟底或地面的距离不小于５０～１００mm；
２当设计无要求时，电缆支架层间最小允许距离符合表１的规定；
表1电缆支架层间最小允许距离（mm）
电缆种类
支架层间最小距离
控制电缆
120
10kv及以下电力电缆
150-200
３支架与预埋件焊接固定时，焊缝饱满；用膨胀螺栓沟底时，选用螺栓适配，连接紧固，防松零件齐全。
四、电缆在支架上敷设，转弯处的最小允许弯曲半径应符合相关规定。
五、电缆敷设固定应符合下列规定：
１垂直敷设或大于４５０倾斜敷设的电缆在每个支架上固定；
２交流单芯电缆或分相后的每相电缆固定用的夹具和支架，不形成闭合铁磁回路；
３电缆排列整齐，少交叉；当设计无要求时，电缆支持点间距，不大于表2的规定；
表2电缆支持点间距（mm）
电缆种类
敷设方式
水平
垂直
电力
电缆
全塑型
400
1000
除全塑型外的电缆
800
1500
800
1000
４当设计无要求时，电缆与管道的最小净距，符合相关的规定，且敷设在易燃易爆气体管道和热力管道的下方；
５敷设电缆的电缆沟和竖井，按设计要求位置，有防火墙堵措施。
六、电缆的首端、末端和分支处应设标志牌。
1电力电缆敷设安装标准1 适用范围：本标准适用于公司所有电力电缆在桥架内、电缆沟内、穿线管内及直埋敷设安装工程 2 施工准备a. 材料质量要求 1) 电缆的规格、型号、电压等级等必须符合设计要求，必须是符合国家现行技术标准的产品；产品合格证、生产许可证齐全；耐热、阻燃的电缆外护层有明显标识和制造厂标。
2) 防火堵料、防火涂料应选用经国家鉴定的定型产品。
3) 人员要求：电缆敷设人员必须为专业电工，持证上岗。
3 施工工艺a. 桥架内电缆敷设1) 工艺流程：施工准备――施放电缆――桥架内电缆敷设――挂标志牌 2) 电缆放线：较细的电缆可直接电缆从电缆盘上放线，粗重电缆采用放线架放线，放线架要保证线盘电缆离地100mm 以上距离；电缆拖放道路应平整、无石块、砖头等硬物，防止电缆损伤；3) 电缆敷设:在桥架就位后,即可敷设线缆。
电缆敷设前进行绝缘摇测或耐压试验1KV 以下电缆，用1KV 摇表摇测线间及对地的绝缘电阻应不低于10M Ω。
① 电缆敷设可以采用人力拉引敷设或机械牵引敷设，人力拉引要注意人力分布要均匀合理，负荷适当，统一指挥，并且电缆盘两侧须有负责转盘和刹盘滚动的专业人员，防止电缆损伤；用机械牵引要有测量拉力装置，防止拉力过大损伤电缆，同时要有电缆滚轮或用人力保证电缆不在地面磨损。
② 按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列应整齐，不得交叉。
电缆在终端头和接头处要留出备用接线长度。
③ 电缆防火墙及防火楼板时要做封闭处理,用泡沫石棉或矿棉进行封堵。
④ 垂直敷设的电缆每隔2m 加以固定；水平敷设的电缆在电缆的首尾、转弯及每隔5～10m 处进行固定。
电缆固定可以用尼龙卡带、绑线或电缆卡子进行固定。
⑤ 在电缆的首端、末端和分支处及每隔50m 处装设标志牌。
标志牌上应注明线路编号,无编号时,写明电缆型号、规格及起始地点，要求字迹应清晰,不易脱落,规格要统一,能防腐,挂装应牢固。
⑥ 电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见下表序号电缆种类最小允许弯曲半径1 无铅包钢铠护套的橡皮绝缘电力电缆10D2 有钢铠护套的橡皮绝缘电力电缆20D3 聚氯乙烯绝缘电力电缆10D4 交联聚氯乙烯绝缘电力电缆15D5 多芯控制电缆10D注：D为电缆外径。
SGBZ- 0601电缆敷设施工技术标准根据标准：《建筑工程施工质量验收标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002一、范围10kV及以下总则工业和民用建筑电气安装工程中电力电缆的敷设。
2.施工准备2.1设备和材料要求：2.1.1所有材料规格、型号、电压等级均应符合设计要求，并具有产品合格证。
2.1.2电缆的规格、型号、电压等级、长度和制造日期应标在每根轴电缆上。
电缆轴应完好无损。
2.1.3电缆外观完好，铠装无锈蚀，无机械损伤，无明显褶皱和扭曲。
油浸电缆应密封良好，不漏油、不渗油。
橡胶护套和塑料电缆护套及绝缘层不老化、不开裂。
2.1.4各种金属型材不应有明显腐蚀，管内不应有毛刺。
所有紧固螺栓均应镀锌。
2.1.5其他辅助材料：电缆护套、电缆标记桩、电缆标记板、油漆、汽油、铅封、硬脂酸、白布胶带、橡胶包布、黑色包布等应符合要求。
2.2主要设备：2.2.1电缆敷设用电动工具、支架和轴、电缆滚轮、转向滑轮、吊链、滑轮、钢丝绳、麻绳、千斤顶。
2.2.2绝缘振动筛、卷尺、钢锯、手锤、扳手、电焊工具、电工工具。
2.2.3无线电对讲机（或简易电话）、手持扩音器（有条件可使用多功能放大器进行通讯）。
2.3运行条件：2.3.1土木工程应符合下列条件：2.3.1.1预留孔、预埋件符合设计要求，预埋件安装牢固，强度合格。
2.3.1.2电缆沟、隧道、竖井、人孔的地面和抹灰工作完成，电缆沟排水顺畅，无积水。
2.3.1.3电缆沿线的模板及其他设施的拆除工作完成。
场地干净，道路畅通，沟盖到位。
2.3.1.4放置电缆的脚手架已搭好并符合安全要求，电缆沿线的照明照度符合施工要求。
2.3.1.5直埋电缆沟按图纸开挖，电缆井抹砖，铺底砂，清除沟内杂物。
盖板和沙子被运到沟边。
2.3.2设备安装应满足以下条件2.3.2.1变配电室所有电气设备及电气设备配电柜已安装完毕。
2.3.2.2电缆桥架、电缆桥架、电缆支架、电缆通道和保护管已安装并通过检验。
电缆沟及电缆井的施工方案一、编制依据及原则编制依据（ ）《建筑地基基础设计规范》 ； （ ）《混凝土结构设计规范》（ ） （ ）《建筑抗震设计规范》（ （ ）《构筑物抗震设计规范》 （ ）《建筑地基处理技术规范》（ ） （ ）《 及以下电缆敷设图集》（ ） （ ）我单位进一步现场踏勘所掌握的情况和资料； （ ）招标文件规定的适用于本工程的各种施工规范；二、工程概况工程简介：施工数量表：二、施工准备计划及施工方案 施工人员表：拟投入的主要施工机械设备表主要检验机具配置表工程投入的主要物资三、电缆井及电缆沟施工施工流程：电缆沟井及过道路电缆沟：定位放线→沟槽开挖→垫层→底板钢筋绑扎和模板安装→底板混凝土浇捣→排架搭设→板墙钢筋绑扎→内模板和顶板模板安装→顶板钢筋绑扎→外模板安装→混凝土浇捣→拆模→－ × 镀锌扁钢安装→沟壁粉刷。
工程测量测量控制是施工的根本，因此我们将根据《工程测量规范》和甲方、监理机构所提交的坐标点、高程点、《平面布置图》进行施工控制网测量。
对甲方、监理机构所提交的坐标点、高程点位进行复测，并对场区内的现状地面标高进行统一复测，建立场区平面控制网，绘制控制网桩位图，施工控制网桩位及测量资料须经各方审定签认后方可实施。
电缆沟施工准备沟槽开挖本工程现场土质情况较好， 采取人工配合机械严格按施工设计边坡进行，边坡为 ： ，沟槽两侧留 的操作面宽。
若遇到周边环境较差不适合机械开挖的段面，采用人工进行开挖。
在开挖过程中将开挖出的余土就近堆放，但堆放点距沟槽边不少于 米。
沟底应按千分之三设置纵坡，每 米设置设置φ 深 米的集水井，沟槽开挖过程中及结构施工中，均应进行临时施工排水，用水泵将集水抽排至施工范围外的排水系统，保持管道施工在无水条件下进行。
电缆沟施工后沟槽不得长期停置，应及时回填以保证沟槽回填的质量。
在施工管道时，开挖到设计标高，请设计人员、监理、业主现场验槽后，确保电缆沟基础达到设计要求。
电缆敷设规范要求1.1一般规定1.1.1 电缆敷设前应按下列要求进行检查：一、电缆通道畅通,排水良好;金属部分的防腐层完整;隧道内照明、通风符合要求。
二、电缆型号、电压、规格应符合设计。
三、电缆外观应无损伤、绝缘良好,当对电缆的密封有怀疑时,应进行潮湿判断;直埋电缆与水底电缆应经试验合格。
四、电缆放线架应放置稳妥,钢轴的强度和长度应与电缆盘重量和宽度相配合。
五、敷设前应按设计和实际路径计算每根电缆的长度,合理安排每盘电缆,减少电缆接头。
六、在带电区域内敷设电缆,应有可靠的安全措施。
1.1.2电缆敷设时,不应损坏电缆沟、隧道、电缆井和人井的防水层。
1.1.3 三相四线制系统中应采用四芯电力电缆,不应采用三芯电缆另加一根单芯电缆或以导线、电缆金属护套作中性线。
1.1.4 并联使用的电力电缆其长度、型号、规格宜相同。
1.1.5 电力电缆在终端头与接头附近宜留有备用长度。
1.1.6 电缆各支持点间的距离应符合设计规定。
当设计无规定时,不应大于下表中所列数值。
1.1.7 电缆的最小弯曲半径应符合下表的规定。
1.1.8 电缆敷设时,电缆应从盘的上端引出,不应使电缆在支架上及地面摩擦拖拉。
电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。
1.1.9机械敷设电缆的速度不宜超过15m/min,110KV及以上电缆或在较复杂路径上敷设时,其速度应适当放慢。
1.1.10在复杂的条件下用机械敷设大截面电缆时,应进行施工组织设计,确定敷设方法、线盘架设位置、电缆牵引方向，校核牵引力和侧压力，配备敷设人员和机具。
1.1.11机械敷设电缆时,应在牵引头或钢丝网套与牵引钢缆之间装设防捻器。
1.1.12电力电缆接头的布置应符合下列要求：一、并列敷设的电缆,其接头的位置宜相互错开。
二、电缆明敷时的接头,应用托板托置固定。
三、直埋电缆接头盒外面应有防止机械损伤的保护盒（环氧树脂接头盒除外)。
位于冻土层内的保护盒,盒内宜注以沥青。
电缆沟内和电缆竖井内电缆敷设安装施工工艺标准一、特点和适用范围本工艺标准适用于10kV及以下一般工业与民用建筑电气工程的塑料控制电缆、矿物绝缘电缆、交联取聚已烯绝缘电力电缆及聚氯已烯绝缘电力电缆敷设。
二、施工准备1、技术准备2.1.1施工前应进行技术交底工作；2.1.2配备相应的施工质量验收规范。
2、材料准备1 所有材料规格型号及电压等级符合设计要求，并有产品合格证。
2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。
3 电缆外观完好无损，铠装无锈蚀，无机械损伤，无明显皱褶和扭曲现象。
橡套、塑料电缆外皮及绝缘层无老化及裂纹。
4 电缆的其它附属材料：电缆盖扳、电缆标示桩、电缆标示牌、油漆、酒精、汽油、硬酸脂、白布带、电缆头附件等均应符合要求。
5 电缆出厂检验报告应符合标准。
6 对电缆绝缘性能、导电性能和阻燃性能有疑义时，应按批抽样并送到有资质的试验室检测。
3、主要机具电缆牵引端、牵引网套、防捻器、电缆滚轮、电动滚轮、电缆盘千斤顶支架、电缆盘制动装置、管口保护喇叭、卷扬机、吊链、滑轮、钢丝绳、大麻绳、绝缘摇表、皮尺、钢据、手锤、扳手、电气焊工具、无线电对讲机、手持扩音喇叭等。
4、作业条件1 电缆安装前,土建工作应具备下列条件：1.1 预留孔洞、预埋件符合设计要求，预埋件埋设牢固。
1.2 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束。
1.3 电缆层、电缆沟、隧道等处的施工临时设施、模扳及建筑废料等清理干净，施工用道路畅通，盖扳齐全。
1.4 电缆线路敷设前,土建应完成的工作必须完成。
1.5 电缆沟排水应畅通。
2 设备安装应具备下列条件2.1 电缆线路两端连接的电气设备及用电设备配电箱柜应安装完毕或已就位敷设电缆的通道无堵塞。
2.2 电缆支架及电缆过管、保护管已安装完毕，并验收合格。
三、材料质量控制要点1电缆牵引头与牵引钢缆之间应装设防捻器，牵引过程中应注意滑轮是否翻倒，最大牵引强度应适当。

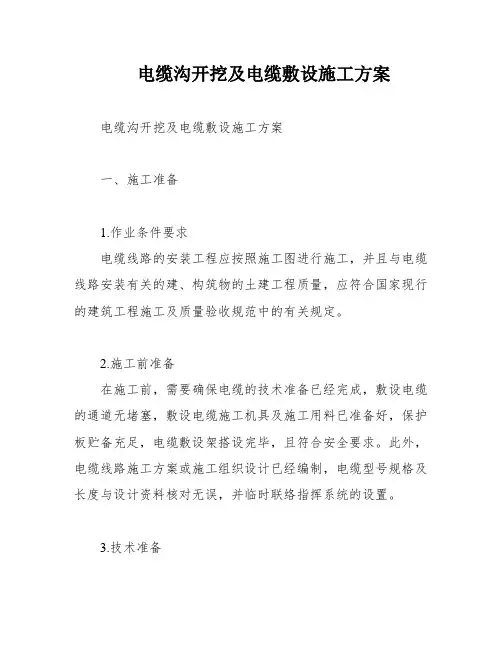

电缆沟开挖及电缆敷设施工方案电缆沟开挖及电缆敷设施工方案一、施工准备1.作业条件要求电缆线路的安装工程应按照施工图进行施工，并且与电缆线路安装有关的建、构筑物的土建工程质量，应符合国家现行的建筑工程施工及质量验收规范中的有关规定。
2.施工前准备在施工前，需要确保电缆的技术准备已经完成，敷设电缆的通道无堵塞，敷设电缆施工机具及施工用料已准备好，保护板贮备充足，电缆敷设架搭设完毕，且符合安全要求。
此外，电缆线路施工方案或施工组织设计已经编制，电缆型号规格及长度与设计资料核对无误，并临时联络指挥系统的设置。
3.技术准备施工前应组织施工人员充分熟悉相关图纸及设计要求。
用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段。
施工前应对电缆进行详细检查，电缆的规格、型号、截面、电压等级、长度等均符合设计要求，外观无扭曲、损坏等现象。
4.材料准备电缆应具有出厂合格证，并对用于施工项目的电缆进行详细检查，其型号、电压、规格等应与施工图设计相符；电缆外观应无扭曲、坏损现象。
电缆外观完好无损，铠装无锈蚀、无机械损伤、无明显皱折和扭曲现象。
橡套、塑料电缆外及绝缘层无老化及裂纹。
5.劳动力准备电缆敷设前，提前做好人员的准备工作，保证敷设电缆时人员满足施工要求，同时对进场人员进行技术交底。
其中设安全员1人；技术员3人；工人20人。
6.机具准备根据确定的施工方案及施工进度计划，确定施工机具需用量。
组织施工机具设备的落实，保证按期进场。
主要施工机具设备的配备：自卸车1台；轮式挖掘机1台；大绳2根（每根20米）；安全帽30个；电缆标牌等若干。
二、施工流程准备工作→电缆沟开挖→电缆沟整平→电缆敷设→隐蔽验收→回填土→埋设标桩。
三、施工方法1.准备工作按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。
电缆线路所需敷设的电缆保护管加工完成并放置现场。
电缆保护管的加工应符合以下要求：管口应无毛刺和尖锐棱角，管口宜做成喇叭形。

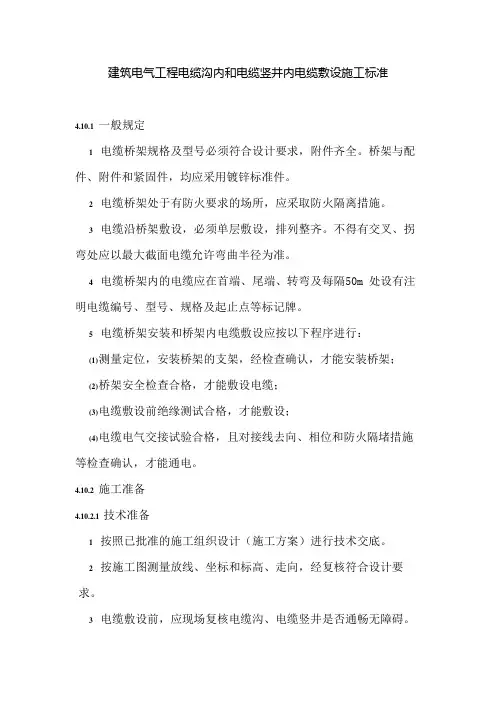

建筑电气工程电缆沟内和电缆竖井内电缆敷设施工标准4.10.1一般规定1电缆桥架规格及型号必须符合设计要求，附件齐全。
桥架与配件、附件和紧固件，均应采用镀锌标准件。
2电缆桥架处于有防火要求的场所，应采取防火隔离措施。
3电缆沿桥架敷设，必须单层敷设，排列整齐。
不得有交叉、拐弯处应以最大截面电缆允许弯曲半径为准。
4电缆桥架内的电缆应在首端、尾端、转弯及每隔50m 处设有注明电缆编号、型号、规格及起止点等标记牌。
5电缆桥架安装和桥架内电缆敷设应按以下程序进行：(1)测量定位，安装桥架的支架，经检查确认，才能安装桥架；(2)桥架安全检查合格，才能敷设电缆；(3)电缆敷设前绝缘测试合格，才能敷设；(4)电缆电气交接试验合格，且对接线去向、相位和防火隔堵措施等检查确认，才能通电。
4.10.2施工准备4.10.2.1技术准备1按照已批准的施工组织设计（施工方案）进行技术交底。
2按施工图测量放线、坐标和标高、走向，经复核符合设计要求。
3电缆敷设前，应现场复核电缆沟、电缆竖井是否通畅无障碍。
4.10.2.2材料准备电缆、金属型钢、金属紧固件、盖板、砖、卵石或碎石、砂子、防锈涂料、油性涂料、电焊条等。
4.10.2.3主要机具1主要安装机具：敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶、钢锯、手锤、扳手、电气焊工具、电工工具。
2主要检测机具：绝缘摇表、皮尺、万用表等。
4.10.2.4作业条件1预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。
2电缆沟、电缆竖井等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。
3电缆沿线设施拆除完毕。
场地清理干净、道路畅通，沟盖板齐备。
4放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线的警示灯和照明灯符合照度要求。
通讯设备功能满足施工要求。
4.10.3材料质量控制1各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等有产品合格证;桥架内外应光滑平整,无棱刺,不应有扭曲,翘边等变形现象；2桥架的外观检查：桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。

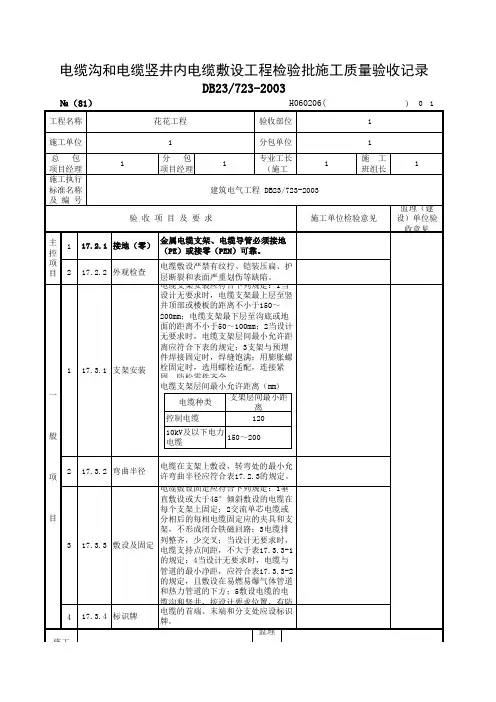

电缆沟内和电缆竖井内电缆敷设分项工程检验批质量验收记录项目名称：电缆沟内和电缆竖井内电缆敷设分项工程工程地点：验收日期：年月日验收员：一、项目简介本验收记录旨在对电缆沟内和电缆竖井内电缆敷设分项工程进行质量验收，确保工程质量符合设计要求和相关标准。
二、检验依据1.工程设计文件；2.相关技术标准和规范；3.施工合同及附件。
三、质量验收内容1.电缆敷设的质量-电缆埋深和埋设质量；-电缆的连接和接头的质量；-电缆固定材料的使用和质量；-电缆穿越孔的施工质量。
2.电缆和管道的隔离-电缆与其他管道的间距；-电缆与管道的穿越部位密封材料的使用和质量。
3.管沟和竖井的质量-管沟和竖井的尺寸和形状符合设计要求；-管沟和竖井的基底和墙壁平整度；-管沟和竖井的防渗措施；-管沟和竖井的排水条件。
四、质量验收方法1.实地检查对电缆敷设部位进行实地检查，包括埋设深度、连接处、固定材料和穿越孔的施工质量等。
2.抽样检测选择样品进行质量抽样检测，包括电缆连接处的电阻测试、电缆外观检查等。
3.文件资料审查对施工单位提供的相关文件资料进行审查，包括电缆敷设图纸、质量检测报告等。
五、质量验收结果及处理意见根据实地检查、抽样检测和文件资料审查的结果，对各项质量验收内容进行评估和判定。
1.电缆敷设的质量-电缆埋深和埋设质量：符合设计要求，合格。
-电缆的连接和接头的质量：连接牢固，无松动和漏电现象，合格。
-电缆固定材料的使用和质量：固定材料完好无损，固定可靠，合格。
-电缆穿越孔的施工质量：孔洞尺寸和位置准确，密封材料齐全，合格。
2.电缆和管道的隔离-电缆与其他管道的间距：符合设计要求，合格。
-电缆与管道的穿越部位密封材料的使用和质量：材料质量良好，密封效果良好，合格。
3.管沟和竖井的质量-管沟和竖井的尺寸和形状符合设计要求：尺寸和形状符合设计要求，合格。
-管沟和竖井的基底和墙壁平整度：平整度符合设计要求，合格。
-管沟和竖井的防渗措施：防渗措施完整，符合要求，合格。

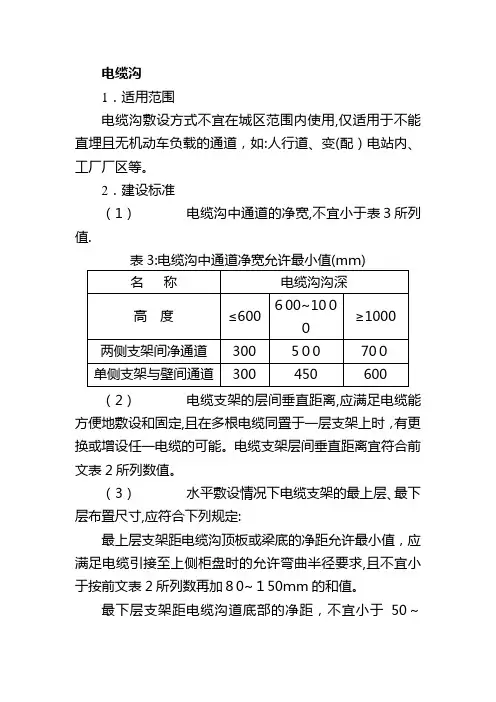

电缆沟1．适用范围电缆沟敷设方式不宜在城区范围内使用,仅适用于不能直埋且无机动车负载的通道，如:人行道、变(配）电站内、工厂厂区等。
2．建设标准（1）电缆沟中通道的净宽,不宜小于表３所列值.（2）电缆支架的层间垂直距离,应满足电缆能方便地敷设和固定,且在多根电缆同置于一层支架上时，有更换或增设任一电缆的可能。
电缆支架层间垂直距离宜符合前文表2所列数值。
（3）水平敷设情况下电缆支架的最上层、最下层布置尺寸,应符合下列规定:最上层支架距电缆沟顶板或梁底的净距允许最小值，应满足电缆引接至上侧柜盘时的允许弯曲半径要求,且不宜小于按前文表2所列数再加８0~１50ｍm的和值。
最下层支架距电缆沟道底部的净距，不宜小于50～100mm。
（4）电缆沟应满足防止外部进水、渗水的要求，且符合下列规定：对电缆沟底部低于地下水位、电缆沟与工业水沟并行邻近、交叉的情况，宜加强电缆沟防水处理。
电缆沟与工业水管、沟交叉时,应使电缆沟位于工业水管沟的上方。
电缆沟应能实现排水畅通,纵向排水坡度，不得小于0。
5％;沿排水方向适当距离宜设集水井及其泄水系统，必要时实施机械排水。
（5）电缆沟沟壁、盖板及其材质构成，应满足可能承受荷载和适合环境耐久的要求。
可开启的沟盖板的单块重量，不宜超过50ｋg。
电缆排管、电缆井1．适用范围排管敷设方式,适用于敷设电缆条数较多,且有机动车等重载的地段。
如:城区道路、穿越公路、穿越绿化地带等。
同路径电缆单排管敷设条数一般以8~24条为宜,其中通信用排管按2孔考虑。
电缆井设置原则:（1）电缆牵引张力限制的间距处,以不超过１00ｍ为宜。
（2）电缆分支、接头处．（3）管路方向较大改变或电缆从排管转入直埋处。
（4）管路坡度较大且需防止电缆滑落的必要加强固定处。
2．建设标准（1）保护管的选择应符合下列基本要求:电缆保护管必须是内壁光滑无毛刺，满足使用条件所需的机械强度和耐久性;保护管的内径,不宜小于电缆外径或多根电缆包络外径的1.5倍，在空间条件允许的情况下，优先选用公称内径为200mm的CPVC管；通过不均匀沉降的回填土地段等受力较大的场所,应满足埋深下的抗压要求和耐环境腐蚀性,宜用有防腐性能的涂塑钢管；（2）保护管敷设时,应符合下列规定：管路顶部土壤覆盖厚度不宜小于０．7m，特殊情况下不应小于0.5ｍ;管路应置于经整平夯实土层且有足以保持连续平直的垫块上;纵向排水坡度不宜小于0。
电缆沟内电缆敷设工艺标准 工艺标准图名称： 电缆沟内电缆敷设工艺标准
编号： JWA-DQ-007 标准参考图 标准要求
①电缆排列整齐，少交叉；当
设计无要求时电缆支持点间
距如下，垂直安装时：全塑型
及控制电缆间距不大于
1000mm ，其余间距不大于
1500mm ，水平安装时：全塑型
电缆不大于400mm ，其余间距
不大于800mm ；电缆多层排列
时，最下层支架距沟底距离不
小于100mm ，上下层支架垂直
距离不小于150mm 最上层支
架距沟底盖板地面间距不小
于150mm ；在电缆敷设前，电
缆沟内需清理干净，电缆分支
处应设标志牌；
②电缆支架必须接地或者接
零可靠；
③敷设电缆的电缆沟和竖井，
按照要求，在设计的位置须做
好防火封堵；
① ②
③。
建筑住宅小区供电工程电缆敷设安全工作指引电缆竖井内电缆敷设为进一步加强项目安全管理，促进安全生产，夯实质量安全与生产安全措施；化解因前期准备不到位、措施不健全、人员责任不清晰等引起的安全风险，通过制度指引，使电缆竖井内电缆敷设安全保障、促进供电工程项目全周期优质、安全、快速完成本工作，特制定本指引。
一．适用区域：电缆沟内电缆敷设二．物料管控：特种设备及输送固件选用、绑扎点、钢丝绳、卷扬机、防坠固定、装卸堆放等三．作业流程：编制安全专项方案、作业前安全专项交底、防护佩戴检查、材料检查、作业环境检查、特种设备检查、设施固定、警示牌摆放、电缆施放、过程阶段性停止作业检查、完工固定与设施检查、成品保护。
四．主要风险：设备倾翻、设备脱落、断裂打击、高坠打击、滑移伤害等五.区域专项工作安全指引主控事项主控内容其他说明机具物料管控电缆卡子、标志牌、型钢支架、电缆牵引机械、敷设用支架、滚轮、钢锯、活扳手、电工刀、兆欧表特征指标应满足国标、有效期内环境条件核查1.与电缆竖井内所有预留孔洞无杂物、洞口尺寸满足设计要求、孔洞边无其他质量缺陷。
2.预留孔洞做法、预埋件应符合设计要求，预埋件安装牢固。
3.电级竖井处所有土建工作结束，杂物清理干净。
4.桥架安装完成、照明及插座施工完成、门窗完好且能上锁。
满足电缆敷设一次性完成、财产保护措施到位1.根据项目运营整体情况，须从下往上敷设竖向电缆时，在项目封顶前，应在井道最顶端预埋经设计确认的吊装挂钩，电缆吊装前应有有效的审批吊装方案。
1.敷设期间专人指挥2.配套滑轮滑动顺畅、无卡顿3.线盘专人看管，出现单侧滑移应电缆施放与敷设 2.电级沿竖向井道敷设时，采用由上往下施放电缆。
敷设电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
3.电缆敷设应从靠近墙壁一侧的电缆开始敷设，从内到外依次敷设，严禁多条电缆同步敷设4.电缆在桥架内不应交叉，并敷设一根、整齐一根、卡固一根。
5.机械牵引敷设电缆时，应在牵引头或钢丝网套与牵引钢绳之间装设防捻器（防扫牵引头）防止电缆绞拧，绑线捆绑不少于2处，间距宜为1米，如右图。
10kV电力电缆线路电缆沟及电缆井敷设设计要求1、使用范围1.1 电缆沟电缆沟是用以敷设和更换电力电缆设施的地下管道，也是被敷设电缆设施的围护结构，有矩形、圆形、拱形等管道结构形式。
电缆沟适用于道路、厂区、建筑物内电缆出线集中且不需采用电缆隧道的区域;城镇人行便道或绿地等区域。
但在盖板不可开启区域，不应选择电缆沟。
一般在变电站出线、小区道路、电缆较多、道路弯曲或地坪高程变化较大的地段，可以采用电缆沟与电缆排管、电缆井等进行相互配合使用。
电缆沟为有盖板的沟道，敷设和维修电缆时都必须揭开盖板，很繁琐、不方便，沟内还容易淤积赃物、积水。
但因土建施工简单、造价低，常在工程中采用。
电缆沟内安装有电缆支架，电缆支架通常由金属材料做成，通过焊接或用螺丝固定在沟壁上。
电缆由支架托住，与沟底保持着一定的距离。
电缆沟中的电缆通常会采取防火措施，包括涂刷防火涂料、封堵隔离等。
电缆沟在进入建筑物(包括控制室和开关室)处，设有封堵隔墙，以防止电缆着火时烟火向室内蔓延扩散。
此外，还可防止小动物进入室内。
电力电缆沟敷设的优点:电缆沟检修、更换电缆较方便，灵活多样，转弯方便，可根据地坪高程变化调整电缆敷设高程。
电力电缆沟敷设的缺点:电缆沟施工、巡检及更换电缆时须搬运大量盖板，施工时外物不慎落入沟时易将电缆碰伤。
▲图电缆沟1.2 电缆工井电缆井适用于电缆排管、电缆沟敷设中电缆接头、电缆分支、、预留电缆余量及电缆施工等工艺要求的情况。
电缆井根据电缆敷设工艺要求，采用人员下井工作模式时，电缆井深度不小于1.9m，其井盖尺寸应满足人员上下井;当采用人员不下井工作模式时，电缆井深度可适当调整，其盖板可开启。
▲图电缆工井2、类型2.1 电缆沟电缆沟按沟体结构分为砖砌电缆沟、钢筋混凝土电缆沟.一般在非车行道不承受重力外部荷载较小的地方可以采用砖砌电缆沟，有条件优先采用钢筋混凝土型式;车行道外部荷载较大采用钢筋混凝土型式电缆沟。
▲图单侧支架砖砌电缆沟示意图▲图双侧支架砖砌电缆沟示意图▲图单侧支架现浇电缆沟示意图▲图双侧支架现浇电缆沟示意图2.2 电缆工井电缆井土建设计应满足电气尺寸要求，遵循结构安全可靠、经济合理、技术先进、坚固耐久、施工简便为原则进行。
新建电缆沟、电缆管道敷设、电缆井专项施工方案第一章工程概况一、工程概况（一）施工范围施工内容包括新建配电综合楼外混凝土电缆沟、配电综合楼至监狱内混凝土电缆沟、电缆管道敷设、电缆井。
混凝土电力沟位置概述：、电缆管道敷设包括：,电缆井包括：相关直线井、转角井、三通井、四通井。
二、工程气象水文地质简况气象条件昆明属北纬低纬度亚热带-高原山地季风气候，由于受印度洋西南暖湿气流的影响，日照长、霜期短、年平均气温15℃，年均日照2200小时左右，无霜期240天以上。
气候温和，夏无酷暑，冬无严寒，四季如春，气候宜人，年降水量1035mm，具有典型的温带气候特点，城区温度在0～29℃之间，年温差为全国最小。
气温昆明全年温差较小，市区年平均气温在15℃左右，最热时月平均气温19℃左右，最冷时月平均气温8℃左右。
历史上年极端气温最高℃，最低℃。
由于温度、湿度适宜，日照长，霜期短。
昆明日温差较大，紫外线强度较高，一天之中有四季，有遇雨变成冬之说，在冬、春两季，冬季日温差可达12～20℃，夏季日温差为可达4~10℃。
降水量昆明市春季温暖，干燥少雨，日温变化大。
夏无酷暑，雨量集中，降雨量占全年雨量的60%以上，平均气温22℃。
秋季温凉，天高气爽，雨水减少，霜期开始。
冬无严寒，日照充足，天晴少雨。
每月晴天平均在20天左右，日照230小时左右，雨日4天左右，全月降雨量仅占全年的3--5%。
全年降水量在时间分布上，明显地分为干、湿两季。
5～10月为雨季，降水量占全年的85%左右；11月至次年4月为干季，降水量仅占全年的15%左右。
三、工程特点及施工条件钢筋混凝土电缆沟过路电缆沟为*钢筋混凝土整体现浇钢筋混凝土结构，内净宽，净高，底板、顶板均为厚钢筋混凝土，沟壁为厚钢筋混凝土，在寺瓦路路口及综合管线支管处电缆沟需根据要求下卧。
槽开挖采用反铲式挖掘机开挖，墙、板均采用18mm厚的覆膜木层板作为模板；结构混凝土两步浇筑成型。
混凝土采用商品混凝土，选用泵车输送方式进行对结构混凝土的浇筑施工。
