托架弯曲模具设计说明书

弯曲模具设计说明书弯曲模具设计说明书1：弯曲模具设计概述1.1 弯曲模具设计的背景和目的1.2 弯曲模具设计的范围和约束条件 1.3 弯曲模具设计的主要目标和要求2：弯曲模具技术要求2.1 弯曲模具的材料选择和性能要求 2.2 弯曲模具的尺寸和公差要求2.3 弯曲模具的加工工艺和工艺要求3：弯曲模具的结构设计3.1 弯曲模具的整体结构设计3.2 弯曲模具的工作部位设计3.3 弯曲模具的夹持和定位设计3.4 弯曲模具的导向和定位设计3.5 弯曲模具的冷却和散热设计4：弯曲模具的配套设备和工装4.1 弯曲模具的千斤顶和液压系统4.2 弯曲模具的送料系统4.3 弯曲模具的夹具和夹具系统4.4 弯曲模具的测量和检测设备4.5 弯曲模具的辅助工装和辅助设备5：弯曲模具的制造和维护5.1 弯曲模具的制造工艺和制造流程5.2 弯曲模具的装配和调试过程5.3 弯曲模具的使用和使用注意事项5.4 弯曲模具的维护和保养方法6：弯曲模具的性能测试和验证6.1 弯曲模具的负荷测试和耐久性验证6.2 弯曲模具的尺寸准确性测试和精度验证 6.3 弯曲模具的可靠性评估和故障分析7：弯曲模具的标准和法规7.2 弯曲模具的使用安全规定和操作规程7.3 弯曲模具的环境保护要求和限制条件附件：1：弯曲模具设计图纸及CAD文件2：弯曲模具工艺流程图3：弯曲模具材料报告和测试报告法律名词及注释：1：《模具设计专利法》：专门关于模具设计与制造的法律法规。

2：《职业安全与健康法》：规范工作场所的安全与健康要求。

3：《环境保护法》：保护环境和预防污染的法律法规。

目录1序言 (1)2工艺设计 (2)2.1工艺性分析 (2)2.2冲压工艺方案的分析与制定 (2)2.3工艺计算 (3)2.3.1弯曲件展开尺寸的计算 (3)2.3.2冲压工艺力的计算 (4)2.4排样设计及材料利用率 (5)3 模具的结构形式及工作零件设计 (6)3.1模具总体结构形式 (6)3.2弯曲工作零件的设计 (6)3.2.1凸模与凹模的圆角半径、凹模深度和间隙 (6)3.2.2弯曲凸模和凹模的刃口尺寸 (7)3.2.3弯曲凸模和凹模结构设计 (7)3.3冲裁工作零件的设计 (8)3.3.1冲裁凸模和凹模的刃口尺寸 (8)3.3.2冲裁凸模和凹模的结构设计 (9)3.4模具其他零件的设计 (11)3.4.1 模架的选择 (11)3.4.2凸模固定板 (11)3.4.3凸模垫板 (11)3.4.4冲孔凹模固定板 (12)3.4.5定位装置的设计 (12)3.4.6卸料板 (12)3.4.7紧固件及其它零件的选用 (13)3.4.8 弹性元件的选用 (13)4 冲压设备的选择和校核 (15)5模具工作过程 (16)6 设计总结 (17)参考文献 (18)1序言模具做为高效率的生产工具的一种，是工业生产中使用极为广泛与重要的工艺装备。

采用模具生产制品和零件，具有生产效率高，可实现高速大批量的生产；节约原材料，实现无切屑加工；产品质量稳定，具有良好的互换性；操作简单，对操作人员没有很高的技术要求；利用模具批量生产的零件加工费用低；所加工出的零件与制件可以一次成形，不需进行再加工；能制造出其它加工工艺方法难以加工、形状比较复杂的零件制品；容易实现生产的自动化的特点。

设计出正确合理的模具不仅能够提高产品质量、生产率、具使用寿命，还可以提高产品经济效益。

在进行模具设计时，必须清楚零件的加工工艺，设计出的零件要能加工、易加工。

充分了解模具各部件作用是设计者进行模具设计的前提，新的设计思路必然带来新的模具结构。

弯曲模具设计阐明书--保持架异向弯曲工序模具设计姓名：***学号：***班级：***指导老师：***日期：2023/12/27目录1. 设计旳目旳和意义 (3)2. 弯曲零件图及工艺 (3)2.1. 弯曲零件图 (3)2.2. 工艺分析 (4)2.3. 材料分析 (5)2.4. 模具简图 (5)3. 弯曲力旳计算 (10)4. 校正弯曲力旳计算 (10)5. 弹顶器旳计算 (11)6. 回弹量旳计算 (12)7. 弯曲模构造设计和装配图总图 (13)8. 弯曲模凸模、凹模设计 (14)9. 结论 (15)10. 参照文献 (16)1.设计旳目旳和意义本设计书意在设计出保持架中间工序旳弯曲模，保持架为多部位弯曲构造，采用冲压弯曲工艺可以以便快捷高效地进行生产，且品质益于保证，节省成本。

保持架采用单工序模冲压，需要三道工序，工艺简朴，生产效率高。

此模具是保持架三道工序（a 落料 b 异向弯曲c 最终弯曲）三步中旳第二步，是成型最关键旳一步。

2.弯曲零件图及工艺2.1. 弯曲零件图零件名称：保持架生产批量：中批量材料：20钢，厚0.5mm零件图：如图1图1 保持架零件图2.2. 工艺分析保持架采用单工序模冲压，需要三道工序，分别为落料、异向弯曲、最终弯曲。

每道工序各用一套模具。

本设计书重要简介了中间工序-异向弯曲工序模具旳设计。

异向弯曲工序旳工件如图2所示。

工件左右对称，共有8条弯曲线。

其中字母a, b, c, d, e为此弯曲工序旳弯曲线。

图2 异向弯曲工序工件2.3. 材料分析此工件材料为20钢（GB/T 699-1999），冷变形塑性高、一般供弯曲、压延、弯边和锤拱等加工切削加工性冷拔或正火状态较退火状态好、一般用于制造受力不大而韧性规定高旳。

该钢属于优质低碳碳素钢，冷挤压、渗碳淬硬钢。

该钢强度低，韧性、塑性和焊接性均好。

抗拉强度为355~500MPa，伸长率≥24%。

2.4. 模具简图图3是保持架零件图，图4是此弯曲工序旳成品图，图5为此工序模具旳设计装配图，图6是保持架模具凹模零件图，图7是保持架模具凸模零件图，图8是凹模垫板工程图，图9是凹模固定板工程图，图10是凸模垫板工程图，图11是凸模固定板工程图。

目录一、工艺性分析。

..。

.。

.。

.。

.。

..。

.。

..。

.。

.。

.。

1二、工艺方案拟定.。

.。

.。

...。

.。

.。

.。

.。

..。

.。

.。

.。

1三、弯曲工艺计算.。

.。

..。

.。

.。

.。

.。

.。

2四、冲压设备选择.。

..。

.。

.。

...。

.。

.。

.。

.。

...。

.。

.。

.。

3五、模具的组成.。

.。

.。

..。

.。

.。

.。

..。

...。

.。

..。

..。

..。

.3六、弯曲模模架及零件设计。

.。

.。

.。

..。

.。

.。

.。

.。

.。

.。

.。

..。

3七参考资料.。

.。

..。

.。

.。

.。

..。

.。

.。

.。

.。

.。

.。

.。

.。

..。

4U型弯曲模设计计算已知：材料为Q235，厚度t=2mm，模具高度H=51mm，长度L=48mm，弯曲半径r=3mm。

模具为U型弯曲模.一、工艺性分析1、材料分析材料分析. 该工件所用材料Q235是常用的冲压材料,塑性较好，适合冲压加工.2、结构分析该工件结构简单，形状对称，适合弯曲. 工件弯曲半径为3mm,垂直于纤维.所以，r min=0.1t=0。

2mm即能一次弯曲成功。

该工件是一个弯曲角度为90°的弯曲件，所有尺寸精度均未标注公差.而当r/t〈5 时，可以不考虑圆角半径的回弹，所以该工件符合普通弯曲的经济精度要求。

3、结论该工件的弯曲工艺性良好,适合进行弯曲加工.二、工艺方案的拟定1、毛坯长度L z当r＞0。

5t时，毛坯长度计算公式为：L z=a+b+c+π﹙r+Kt﹚其中a=b=46mm，c=38mm，查表知K=1。

3所以L z=203。

16mm≈203mm2、方案确定分析看出，该产品为单工序模，基本冲压工序为弯曲。

三、弯曲工艺计算1、冲压力的计算①弯曲力的计算弯曲力的大小受到材料的力学性能、弯曲件形状、毛坯尺寸、弯曲半径、模具间隙、凹模圆角支点间距离、弯曲方式等多种因素的影响。

因此，要从理论是非常复杂和困难的，在生产中通常采用经验公式或通过简化的理论公式来进行计算。

目录一、弯曲件工艺分析………………………………二、工艺方案的确定………………………………三、弯曲工艺计算四、模具总体设计i五、冲压设备的选用六、绘制模具总装配图七、参考文献序号项目内容结论弯曲如图所示角度“L”形，材料为10优质钢，好度为1.2mm,，中批量生产，设计弯曲模。

插图一、弯曲件工艺分析根据零件的结构形状和批量要求，可采用冲孔落料，弯曲，”L”形弯曲3道工序成形，这里考虑“L”形弯曲工艺。

插图2个零件弯曲部位是33mm“L”形弯曲，按图中尺寸42mm，33mm可知圆角为90度，此工件为“L”形弯曲，零件尺寸公差为未注公差，在处理时按IT14级要求。

二、工艺方案的确定弯曲该零件常见的模具结构有如图所示两种方案：插图2个对于两直边不等的“L”形弯曲件，如果采用一般的“V”形件弯曲模弯曲，两直边的长度不容易保证，这时应采用“L”形弯曲模。

图a适用于两直边相差不大的“L”形件;图b适用于两直边相差较大的“L”形件;由于是单边弯曲，弯曲时柸料容易容易偏移，因此有定位和压料装置。

利用定位板定位，因为该零件属于两直角边长度相差较大的“L”形件，故用图b所示。

对于图b，还需采用压料板将柸料压住，以防止弯曲时柸料上翘。

另外，由于单边弯曲时凸模将承受较大的水平侧压力，因此需设置反侧压块，以平衡侧压力。

反侧压块的高度要保证在凸模接触柸料以前先挡住凸模，为此，反侧压块应高出凸模的上平面，其高度H可按下式确定：h≥2t+r1+r2式中，t为料厚，r1为反侧压块导向面入口圆角半径，r2为凸模导向面端部圆角半径，可取r1=r2=(2～5)t.三、有关弯曲工艺与计算1、坯料的展开长度弯曲圆角半径较大r>0.5t,故弯曲件由直边和圆弧两部分组成。

圆弧部分位移系数由r/t=1.25,查表5-8(P215<书1>)得：x=0.33.圆弧中心角ａ=90度，中性层曲率半径为：P=r+xt=1.5+0.33×1.2=1.896坯料展开尺寸总长度：Lz=L1+L2+3.14ａ∕180×p=(97-1.2)+(33-1.2)+3.14×90/180×1.896 =130.57672≈130.582.凸模圆角半径Rp计算：当弯曲件的相对弯曲半径R/t<5～8,且不小于Rmin/t时，凸模的圆角半径取等于弯曲件的圆角半径，即Rp=R.因R/t=1.5/1.2=1.25mm查《书1》P203表5～3，最小弯曲半径Rmin/t=0.1mm,满足R/t=1.25≥Rmin/t=0.1, 故Rp=1.53. 凸模圆角半径Rd计算：凹模圆角半径的大小对弯曲变形力、模具寿命、弯曲件质量等均有影响。

冲压托架弯曲模具设计学院：机械学院专业：模具设计与制造班级：10模具305姓名: 刘豪时间: 2012.3.10-4.16前言本书作者根据《冲压模具及设备》，《互换性与技术测量》等相关资料为背景所编写的模具设计说明书.1、从最开始的原料到零件，经过不同的加工，每道工序的顺序不同都将影响零件质量，所以要报以严谨的态度，不能有丝毫的马虎，避免不必要的损失。

2、在介绍冲压成型和计算方法的基础上，讲述常用冲压设备的选用、结构、使用、维护等方面的基础知识，客观简单分析的冲压工艺、冲压模具、冲压设备、冲压材料及冲压件质量与经济性的关系。

水平有限，书中错误和缺点在所难免，恳请广大读者批评指正。

编者2012.3月目录第一章：零件弯曲性工艺分析 (5)第二章：零件弯曲工艺流程方案 (10)第三章：零件弯曲的工艺计算 (13)第四章：零件弯曲模具参数确定 (19)第五章：零件弯曲模具结构确定 (28)第六章：模具的使用及维护说明书 (29)第七章：参考文献 (32)第八章：后记 (33)第一章零件弯曲性工艺分析1.批量：由用户提供的托架零件图可知本次冲压的批量是中大批量，是适合于冲压。

2.材料：由用户提供的托架零件图可知托架使用的材料是08冷轧钢板，成形性能较好，所以适合弯曲.3.托架零件结构与尺寸：3.1的形状：曲件的形状应尽可能对称，弯曲半径左右一致，以防止弯曲变形时坯料受力不均匀而产生偏移。

本次弯曲件是以Φ100 0.03的圆中心孔为左右对称。

弯曲半径左右是一致，都是R1.5。

故满足要求.3.2弯曲件的相对弯曲半径：弯曲件的相对弯曲半径应大于最小相对弯曲半径，但不宜过大。

因为相对弯曲半径过大时，受到回弹的影响，弯曲件的精度不宜保证。

因为弯曲件的相对弯曲半径r/t都是等于1的。

所以弯曲件的相对弯曲半径大于最小的相对弯曲半径。

（表5-3）3.3弯曲件的弯边高度：弯曲件的弯边高度不宜过小。

其值应为h>r+2t.经图纸分析计算得出27>1.5+33.4弯曲件的孔边距离：带孔的板料弯曲时，如果孔位于弯曲变形区内，则弯曲时孔的形状会发生变形，因此必须使孔位于变形区之外。

I代做毕业设计：qq：113567246托架冲裁模设计说明书姓名：班级：学号：专业：指导教师：毕业设计说明书提交日期2011.5目录第一章：1.1毕业设计任务书 (8)1.2、毕业设计调研报告： (2)1.2.1冲压模具的发展现状 (2)1.2.2未来冲压模具的发展趋势....................................................................... 错误！未定义书签。

1.3、摘要 (6)第二章各方案的设计 (8)2.1、题目分析 (8)2.1.1产品简介 (8)2.2、零件基本要求 (9)2.3 、冲压工艺分析 (9)2.4 、冲压件的成型工艺方案 (10)2.4、排样的确定 (11)2.4.1 、排样方案的初步确定 (11)2.4.2、关于工件展开尺寸的计算 (12)2.4.3 、展开图 (14)2.4.4、条料的宽度确定 (15)2.4.5 、排样图 (17)第三章相关计算 (18)3.1压力机型号的确定 (18)3.2、压力中心的确定 (21)3.2确定冲压工艺方案............................................................................................... 错误！未定义书签。

3.3、步距以及步距精度的计算 (23)3.4凸、凹模刃口尺寸的计算 (27)第四章标准件的选用 (29)4.1. 模板长宽厚确定 (29)4.2、模架、导柱以及导套的选择 (30)4.3、其余标准件的选择 (31)第五章凸模、凹模结构设计 (32)第六章致谢信 (33)参考文献 (34)毕业设计任务书第一章前言1.1毕业设计任务书1.2毕业设计调研报告一、冲压模的发展和现状改革开放以来，随着国民经济的高速发展，市场对模具的需求量不断增长。

近年来，模具工业一直以15%左右的增长速度快速发展，模具工业企业的所有制成分也发生了巨大变化，除了国有专业模具厂外，集体、合资、独资和私营也得到了快速发展。

重庆工业职业技术学院托板冲压工艺及模具设计—-说明书班级： 11模具 302 班姓名：李浩然学号： 201110230218指导老师：洪奕冲压件：托架生产批量：中大批量材料：08冷轧钢板t=1。

5mm 前言通过这两学期对冲压这门课程的学习，我学到了很多的知识，获益匪浅，并且在洪老师的指导下我的《托架弯曲工艺及模具设计说明书》由此诞生了。

在此我衷心的感谢我的老师.冲压这门课是培养学生具有冲压理论能力的技术基础课.课程设计则是冲压课程的设计实践性教学环节，同时也是我学习模具专业来第一次全面的自主进行课程设计能力的训练。

同时通过这次设计实践,树立了正确的设计思想，增强了创新意识培养综合运用冲压课程和其它课程的理论与实际知识去分析和解决冲压设计问题的能力。

由于时间有限以及本人的能力问题，所以错误与不正的地方在所难免，希望读者能给予指正。

编者2013年4月目录一、零件工艺性分析 (5)二、弯曲工艺方案的分析和优化 (7)三、弯曲工艺参数计算 (9)四、托架零件模具参数计算 (13)五、模具结构分析选取和确定 (15)六、托架弯曲模主要零部件的设计与选用 (16)七、模具使用及维护说明书……………………。

19八、参考文献。

………………………………….。

22九、后记…………………………………………。

23一、零件的工艺性分析1、经济性分析由图可知，该工件的生产批量是中大批量，且由于冲压工艺对大批量生产有着不可比拟的优越性，，因此从大批量生产的因素可知，该零件适合冲压工艺。

2、材料的适用性分析因为该零件的材料为08冷轧钢板查《冲压工艺及模具——设计与实践》一书中表3。

2可知08冷轧钢板为冲压常用材料，可以选用冲压加工。

3、托板的形状与结构根据零件的结构形状和批量要求,可采用落料,冲孔,弯曲三道工序，这里只考虑弯曲工序.（1）形状:由图可知，该弯曲件形状对称，弯曲半径左右一致，适合弯曲。

（2）弯曲件的相对弯曲半径：相对弯曲半径r/t=1。

新余学院课程设计任务书一、设计内容：1、设计一幅弯曲模，完成下图托架零件（生产批量：2万件/年）的弯曲。

材料：08冷轧钢板，料厚t=1.5mm ，,其未注公差尺寸精度等级为IT14，编制冲压工艺方案并完成模具结构的设计。

托架的零件图2．模具整体方案设计：包括零件的工艺分析、模具类型的确定、压力中心计算、毛坯尺寸计算、压力机选择等。

3．模具整装配图和模具重要零件选用与设计。

4．撰写此模具设计说明书第3页共21页前言改革开放以来，随着国民经济的高速发展，市场对模具的需求量不断增长。

近年来，模具工业一直以15%左右的增长速度快速发展，模具工业企业的所有制成分也发生了巨大变化，除了国有专业模具厂外，集体、合资、独资和私营也得到了快速发展。

近年许多模具企业加大了用于技术进步的投资力度，将技术进步视为企业发展的重要动力。

一些国内模具企业已普及了二维CAD，并陆续开始使用UG、Pro/Engineer、I-DEAS、Euclid-IS等国际通用软件。

虽然中国模具工业在过去十多年中取得了令人瞩目的发展，但许多方面与工业发达国家相比仍有较大的差距。

例如，精密加工设备在模具加工设备中的比重比较低；CAD/CAE/CAM 技术的普及率不高；许多先进的模具技术应用不够广泛等等，致使相当一部分大型、精密、复杂和长寿命模具依赖进口。

导柱式冲裁模的导向比导板模的准确可靠,并能保证冲裁间隙的均匀,冲裁的工件精度较高、模具使用寿命长，而且在冲床上安装使用方便，因此导柱式冲裁模是应用最广泛的一种冲模,适合大批量生产。

尤其是在我国加入WTO之后，在全球化经济竞争的市场的环境下，为生产符合“交货期短”、“精度高”、“质量好”、“价格低”等要求服务的模具产品，研究、开发、改进模具生产设备与模具设计方式更具有深远的现实意义和紧迫性本设计是在老师的指导下，按企业里的格式及顺序进行编写的。

其中的一些数据都是按照“冲压模具及设备”及“互换性与技术测量”上的表查得的标准数据，而图也是遵循“机械制图”上的标准画法画的。

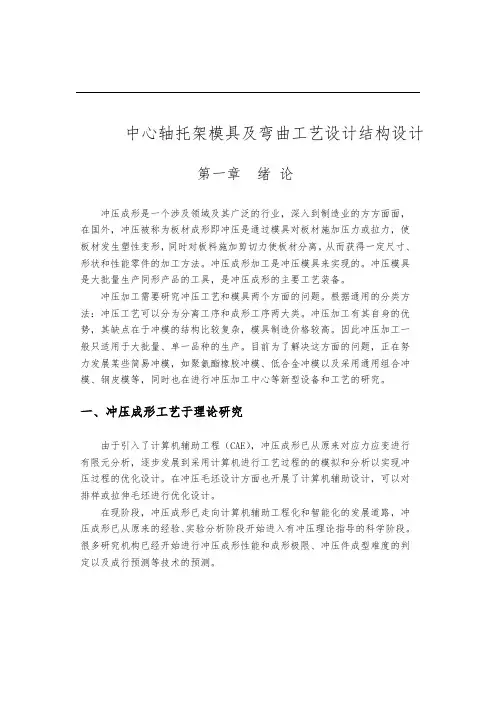

中心轴托架模具及弯曲工艺设计结构设计第一章绪论冲压成形是一个涉及领域及其广泛的行业，深入到制造业的方方面面，在国外，冲压被称为板材成形即冲压是通过模具对板材施加压力或拉力，使板材发生塑性变形，同时对板料施加剪切力使板材分离，从而获得一定尺寸、形状和性能零件的加工方法。

冲压成形加工是冲压模具来实现的。

冲压模具是大批量生产同形产品的工具，是冲压成形的主要工艺装备。

冲压加工需要研究冲压工艺和模具两个方面的问题。

根据通用的分类方法：冲压工艺可以分为分离工序和成形工序两大类。

冲压加工有其自身的优势，其缺点在于冲模的结构比较复杂，模具制造价格较高。

因此冲压加工一般只适用于大批量、单一品种的生产。

目前为了解决这方面的问题，正在努力发展某些简易冲模，如聚氨酯橡胶冲模、低合金冲模以及采用通用组合冲模、钢皮模等，同时也在进行冲压加工中心等新型设备和工艺的研究。

一、冲压成形工艺于理论研究由于引入了计算机辅助工程（CAE），冲压成形已从原来对应力应变进行有限元分析，逐步发展到采用计算机进行工艺过程的的模拟和分析以实现冲压过程的优化设计。

在冲压毛坯设计方面也开展了计算机辅助设计，可以对排样或拉伸毛坯进行优化设计。

在现阶段，冲压成形已走向计算机辅助工程化和智能化的发展道路，冲压成形已从原来的经验、实验分析阶段开始进入有冲压理论指导的科学阶段。

很多研究机构已经开始进行冲压成形性能和成形极限、冲压件成型难度的判定以及成行预测等技术的预测。

二、冲压加工自动化和柔性化为适应大批量、高效生产的需要，在冲压模具和设备上广泛应用了各种自动化的进、出料机构。

对于大型冲压件，例如汽车覆盖件，专门配置了机械手或机器人，这不仅大大提高了冲压件的生产品质和生产率，而且也增加了冲压工作和冲压工人的安全性。

在中小件的大批生产方面，现已广泛应用多工位级进模、多工位压力机或高速压力机。

在小批量多品种生产方面，正在发展柔性制造系统（FMS），为了适应多品种生产时不断更换模具的需要，已成功的发展了一种快速转换系统，现在，换一副大型冲压模具，仅需要6～8min即可完成。

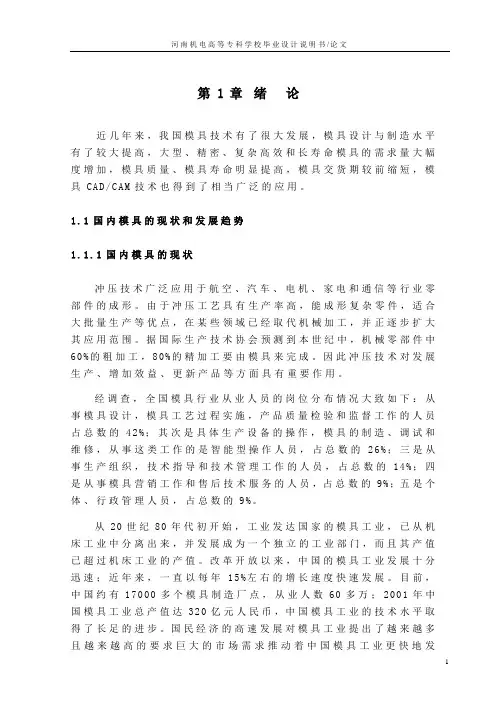

第1章绪论近几年来，我国模具技术有了很大发展，模具设计与制造水平有了较大提高，大型、精密、复杂高效和长寿命模具的需求量大幅度增加，模具质量、模具寿命明显提高，模具交货期较前缩短，模具C A D/C A M技术也得到了相当广泛的应用。

1.1国内模具的现状和发展趋势1.1.1国内模具的现状冲压技术广泛应用于航空、汽车、电机、家电和通信等行业零部件的成形。

由于冲压工艺具有生产率高，能成形复杂零件，适合大批量生产等优点，在某些领域已经取代机械加工，并正逐步扩大其应用范围。

据国际生产技术协会预测到本世纪中，机械零部件中60%的粗加工，80%的精加工要由模具来完成。

因此冲压技术对发展生产、增加效益、更新产品等方面具有重要作用。

经调查，全国模具行业从业人员的岗位分布情况大致如下：从事模具设计，模具工艺过程实施，产品质量检验和监督工作的人员占总数的42%；其次是具体生产设备的操作，模具的制造、调试和维修，从事这类工作的是智能型操作人员，占总数的26%；三是从事生产组织，技术指导和技术管理工作的人员，占总数的14%；四是从事模具营销工作和售后技术服务的人员，占总数的9%；五是个体、行政管理人员，占总数的9%。

从20世纪80年代初开始，工业发达国家的模具工业，已从机床工业中分离出来，并发展成为一个独立的工业部门，而且其产值已超过机床工业的产值。

改革开放以来，中国的模具工业发展十分迅速；近年来，一直以每年15%左右的增长速度快速发展。

目前，中国约有17000多个模具制造厂点，从业人数60多万；2001年中国模具工业总产值达320亿元人民币，中国模具工业的技术水平取得了长足的进步。

国民经济的高速发展对模具工业提出了越来越多且越来越高的要求巨大的市场需求推动着中国模具工业更快地发展。

2001年中国大陆制造业对模具的市场需求量约为430亿元人民币；今后几年仍将以每年10%以上的速度增长。

对于大型、精密、复杂高效和长寿命模具需求的增长将远超过每年10%的增幅。

冲压托架弯曲模具设计学院：机械工程学院专业：模具设计与制造班级：12模具305学号：201210230524姓名：李玉柱前言本说明书是根据机械工程学院“关于加强高职师范学院模具教程若干意见”课程基本要求和教学进程所编写的设计说明书，遵循“理论联系实际、体现应用性、实用性、综合性和先进行，激发创新”的原则，结合模具工业的经验的基础上编写的，本设计说明书的主要特点是：1、根据模具冲压成型工艺级模具设计的工程技术应用性的实际要求，理论以“必须、够用”为度，着眼解决现场实际问题，积极吸纳新技术，体现应用性、实用性、综合性、和先进性。

2、在介绍冲压成型和计算方法的基础上，讲述常用冲压设备的选用、结构、使用、维护等方面的基础知识，客观简单分析的冲压工艺、冲压模具、冲压设备、冲压材料及冲压件质量与经济性的关系。

本书作为高职师范学院--模具专业学生及其机械类专业参考使用。

本书由重庆工业职业技术学院——机械工程学院——09模具303班李俊涛主编，机械工程学院教授洪奕给予指导，方强、方燕青等同学提出宝贵意见，在此表示深切感谢。

由于编者水平有限，书中错误和缺点在所难免，恳请广大读者批评指正。

编者2011年4月目录前言课题 4 第一章工艺分析 5 第二章托架弯曲工艺流程设计及优化 9 第三章托架弯曲工艺设计 11 第四章模具使用说明书及维护方式 15 第五章结束语 17 第六章参考文献 18一、工艺分析1、托架件的弯曲工艺分析1、由托架件的图纸可以看出此件的形状完全对称，弯曲半径左右一致，可以很好的防止弯曲变形时坯料受力不均匀而产生偏移，故适合弯曲成型。

2、查书P203知，08冷扎钢板适合弯曲成型。

3、弯边高度取值h1＞r+2t 1.5＜1.5+2×1.5=4.5 所以υ=5mm 的半径孔距离宽为25的弯边的弯边高度不适合弯曲，所以应先弯曲然后再冲υ=5mm的孔；对于孔υ=10mm，h2＞r+2t，7.5＞1.5+2×1.5=4.5，故此边可以先冲孔再弯曲。

第一章工艺分析一、工件分析二、确定工艺方案三、工艺方案的比较四、毛坯展开尺寸计算五、弯外角的计算六、弯内角的计算七、凸凹模宽度尺寸的计算八、排样方案及其计算九、各工序冲压力的计算和设备的选取十、制定工艺卡片第二章弯外角模具结构件的选择一、模架设计二、冲模闭合高度计算三、模柄四、压力中心的计算五、凸凹模的结构设计六、卸料装置七、卸料弹簧的选择和安装八、定位装置九、模具的总装图及爆炸图第三章弯内角模具结构设计一、模架二、模柄三、凸凹模结构设计四、推件装置五、定位装置六、凹模固定板七、螺钉和螺销八、模具总装图及爆炸图第一章工艺分析加工工艺的确定需要考虑多种因素，最重要的是要兼顾质量与效率。

下面将对托架的加工工艺选择做详细阐述。

一、工件分析此模具用于加工下图所示的机床中心轴托架，材料为08钢。

图3-1 工件二维图该工件是中心轴托架工件，φ10mm孔内装有心轴，托架通过4个φ5孔与机身连接，为保证良好的装配工件，5个孔的公差等级均为IT9级，表面不允许有严重的划伤，该零件选用08钢，其弯曲半径均大于该种材料的最小弯曲半径，且工件精度要求不高，不需要校形，所有的孔可用高精度冲模冲出。

因此，该零件还可以用冷冲压加工成形。

本设计只考虑工件的弯曲。

弯曲件的工艺性主要考虑以下几个方面。

（1）弯曲半径弯曲件的弯曲半径不宜过大和过小。

过大因受回弹的影响，弯曲件的精度不宜保证；过小时会产生拉裂。

弯曲半径应大于材料的许可最小半径，否则应采用多次弯曲并增加中间退火的的工艺，或者是先在弯曲角内侧压槽后再进行弯曲。

（2）直边高度保证弯曲件直边平直的直边高度H不应小于2t(t为弯曲件厚度)，否则需先压槽或加高直边（弯曲后再切掉），如图3-3所示。

（3）孔边距如果弯曲毛坯上有预先冲制的孔，为使孔不发生变化，必需使孔置于变形区之外，即孔边距L（图3-4）应符合以下关系。

当弯曲件厚度t<2mm时，L≥t；t≥2mm时，L≥2t。

图3-3 弯曲直边高度要求图3-4 孔边距图中工件两边的孔边距为11mm（>1.5mm）,中心孔φ10mm孔边距为7.5mm （>1.5mm）,均满足要求。

摘要：是根据零件形状的需要，通过模具和压力机把毛坯弯成一定角度，一定形状工件的冲压工艺方法。

弯曲成形工艺在工业生产中的应用：应用相当广泛，如汽车上很多履盖件，小汽车的柜架构件，摩托车上把柄，脚支架，单车上的支架构件，把柄，小的如门扣，夹子（铁夹）等。

弯曲的基本原理以V形板料弯曲件的弯曲变形为例进行说明。

凸模运动接触板料（毛坯）由于凸,凹模不同的接触点力作用而产生弯短矩，在弯矩作用下发生弹性变形，产生弯曲。

随着凸模继续下行，毛坯与凹模表面逐渐靠近接触，使弯曲半径及弯曲力臂均随之减少，毛坯与凹模接触点由凹模两肩移到凹模两斜面上。

（塑变开始阶段）。

随着凸模的继续下行，毛坯两端接触凸模斜面开始弯曲。

（回弯曲阶段）。

压平阶段，随着凸凹模间的间隙不断变小，板料在凸凹模间被压平。

校正阶段，当行程终了，对板料进行校正，使其圆角直边与凸模全部贴合而成所需的形状。

关键词：料盒插板；弯曲模；弯曲成形工艺绪论模具被称为“百业之母”，是工业生产的基础工艺装备，其应用非常广泛，在电子、汽车、电机、电器、仪表、家电和通讯等产品中,60%～80%的零部件生产都依靠模具成形。

作为制造业的上游部分,模具对产品质量、效益起决定性作用。

当今世界正进行着新一轮的产业调整，一些模具制造企业逐渐向发展中国家转移，我国正成为世界模具大国。

目前我国的模具总产值已跃居世界第三，仅次于日本和美国。

近年来，外资对我国模具行业投入量增大，工业发达国家将模具向我国转移的趋势进一步明朗化，我国模具行业迎来新一轮的发展机遇的同时，也将面临巨大的挑战。

目前我国存在一方面模具产业规模不断扩大，一方面模具技术人员短缺的问题，这在一定程度上影响了国内模具企业的生产质量。

为解决这一问题，模具技能型人才的培养是关键。

本书就是为满足模具技术员学习的需要而编写，本书采用问答形式，对冲压模具设计与制造行业的基础知识和常见问题做了全面系统的介绍。

弯曲扭转复合成形有一定难度。

本文给出了实用的弯曲扭转复合模结构，论述了模具工作原理。
