信号控制电路

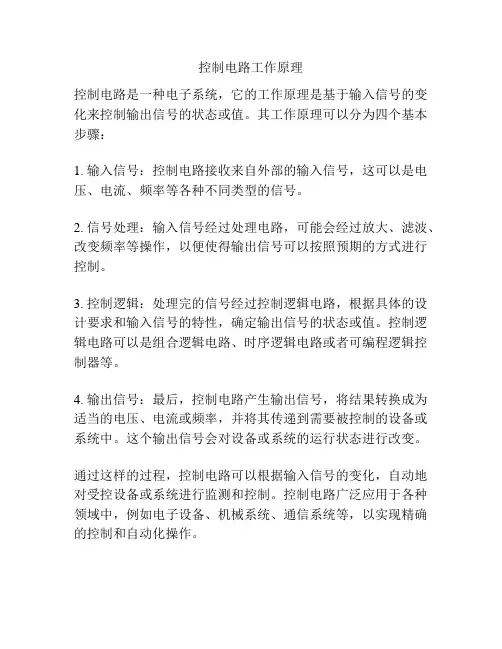

控制电路工作原理
控制电路是一种电子系统，它的工作原理是基于输入信号的变化来控制输出信号的状态或值。

其工作原理可以分为四个基本步骤：
1. 输入信号：控制电路接收来自外部的输入信号，这可以是电压、电流、频率等各种不同类型的信号。

2. 信号处理：输入信号经过处理电路，可能会经过放大、滤波、改变频率等操作，以便使得输出信号可以按照预期的方式进行控制。

3. 控制逻辑：处理完的信号经过控制逻辑电路，根据具体的设计要求和输入信号的特性，确定输出信号的状态或值。

控制逻辑电路可以是组合逻辑电路、时序逻辑电路或者可编程逻辑控制器等。

4. 输出信号：最后，控制电路产生输出信号，将结果转换成为适当的电压、电流或频率，并将其传递到需要被控制的设备或系统中。

这个输出信号会对设备或系统的运行状态进行改变。

通过这样的过程，控制电路可以根据输入信号的变化，自动地对受控设备或系统进行监测和控制。

控制电路广泛应用于各种领域中，例如电子设备、机械系统、通信系统等，以实现精确的控制和自动化操作。

交通信号灯控制电路的设计与仿真交通信号灯是城市道路上的重要交通设施。

它不仅能够引导车辆行驶方向、保障行人安全出行，还能有效地控制交通流量，缓解车辆拥堵问题。

然而，要使交通信号灯发挥作用，就需要一个可靠的信号控制电路。

本文将介绍交通信号灯控制电路的设计与仿真。

1. 控制电路设计交通信号灯控制电路是一种可编程逻辑电路（FPGA）。

它可以根据不同的交通需要配置不同的控制方案。

基本的控制方案有三种：顺序控制、时间计划控制和循环控制。

1.1 顺序控制顺序控制是最简单的交通信号灯控制方案，它依次控制交通灯的颜色。

设计电路需要先设置一个时钟，并定义各信号灯的状态，例如，当橙色灯亮的时候，等待5秒钟后，绿色灯亮；当绿色灯亮时，等待10秒钟后，红色灯亮。

这样的交通信号灯控制方案简单、稳定，但是不适用于复杂的交通环境。

1.2 时间计划控制时间计划控制是根据交通流量和道路容量的不同，对交通信号灯的时间进行调整的控制方案。

具体做法是，通过交通流量传感器测量每个方向的车辆流量并累积，运用时序控制器进行计算，并对红绿灯时间进行动态调整。

这样可以保证交通信号灯实时地适应不同的流量情况，但是需要大量的传感器和计算器。

1.3 循环控制循环控制是一种随机的交通信号灯控制方案，通过交通数据和计算机模型确定路口交通灯每轮的时间长度，并以不同的顺序轮换信号灯，这样按照循环周期可能使交通流量更加均衡，并且可以排除一些失误。

但是需要进行大量的计算，并且不适用于复杂的交通环境。

2. 仿真设计完成后，需要对交通信号灯控制电路进行仿真，以检验控制电路的稳定性和有效性。

仿真软件通常有多种，本文介绍两种常用的仿真软件。

2.1 QucsQucs是一个免费的仿真软件，具有模拟、线性和非线性仿真电路的能力，可以模拟电路和系统的频段、噪声和传输等特性。

在Qucs中，可以很容易地设计复杂的控制电路，通过仿真分析不同方案的控制效果。

2.2 SPICESPICE是一种常用的模拟软件，主要用于电路和系统仿真。

信号机控制电路原理信号机控制电路包括点灯电路和主灯丝断丝报警电路两部分，其中点灯电路是通过室内联锁设备的动作，控制信号机的显示。

例如进站信号机点灯电路，它通过室内LXJ、TXJ、ZXJ、LUXJ、YXJ等的动作，点亮信号机的不同灯位，从而给出各种显示。

为保证信号机显示正确，点灯电路采用了位置法、双断法等保护措施。

位置法，即将控制条件放在电源和负载（室外信号变压器、灯泡）之间。

双断法，如在绿灯的去线和回线中都加入LXJ↑的条件。

为监督室外灯泡是否确实被点亮，室内装设了1DJ和2DJ，通过对电路中有无电流的检查，达到来监督灯泡是否被点亮的目的，从而做到灯光灭灯时能及时报警，允许灯光灭灯时自动改点禁止灯光。

信号机点灯电源为220V交流电，采用室内集中供给方式。

室外对应每一灯位装设一台信号变压器，这样一方面可以达到隔离供电目的，防止一处混线时造成错误点灯；另一方面则做到了高电压，低电流传输，减少电缆线路的衰耗和对电缆线路的技术要求。

对于各种类型的信号机，其点灯电路的控制条件各不相同，像调车信号机仅受DXJ 控制，各种复示信号机也仅受其主体信号机的XJ控制。

在这里我们特别提出，出站信号机除受站内联锁条件控制外，还有受闭塞条件的控制。

如在半自动闭塞区段，出站信号机的XJ电路中，要加上KTJ↑和XZJ↓的条件。

在交流计数闭塞区段，出站信号机的XJ电路中，加有1LQJ↑条件；点灯电路中加有2LQJ的吸起和落下条件，用来控制点绿灯还是点黄灯。

为保证不间断显示，信号机采用双丝灯泡，并在主灯丝回路中串联灯丝转换继电器DZJ，正常情况下，灯泡被点亮时DZJ↑，利用其后接点切断付丝回路。

在主灯丝断丝情况下，DZJ落下，自动改点付丝。

主灯丝灯丝报警电路，对于较大的站场，可每个咽喉设置一套设备，对较小的站场可两个咽喉共用一套设备，每套设备设一个断丝报警继电器DSJ，在控制台上设一个断丝报警灯和一个断丝报警电铃。

进站信号机平时处于关闭状态，点亮红灯，若红灯主丝完好则HDZJ吸起，切断DS1、DS2通过进站信号机可构成的回路。

液晶彩电信号处理与控制电路概述 液晶彩电信号处理与控制电路主要包括输入接口电路、公共通道电路、视频解码电路、Ａ／Ｄ转换电路、去隔行处理电路、ＳＣＡＬＥＲ电路、微控制器电路和伴音电路等，这些电路一般安装在一块电路板上，此电路板一般称之为“主板”。

主板电路是液晶彩电最关键、最复杂的电路部分，作为维修人员，必须掌握其基本工作原理与信号流程。

第一节液晶彩电输入接口电路介绍 液晶彩电与其他设备之间连接使用，接收视频和音频信号需要通过特定标准的结合方式来实现，这些拥有固定标准的输入方式就是输入接口。

液晶彩电的输入接口负责接收外来视频和音频信号，常见的输入接口有ＨＤＭＩ接口、ＤＶＩ接口、ＶＧＡ接口、ＹＰｂＰｒ色差分量输入接口、Ｓ端子接口、ＡＶ音频／视频输入接口、ＡＮＴ天线输入接口、ＲＳ－２３２Ｃ接口等，此外，一些多媒体娱乐功能丰富的液晶彩电产品还配有ＵＳＢ接口、ＩＥＥＥ　１３９４接口和读卡器插槽等。

图３－１是Ｐｈｉｌｉｐｓ　３２ＴＡ２８００液晶彩电各输入接口示意图。

图３－１　Ｐｈｉｌｉｐｓ　３２ＴＡ２８００液晶彩电各输入接口示意图 从图中可以看出，Ｐｈｉｌｉｐｓ　３２ＴＡ２８００液晶彩电设置有ＡＶ１、Ｓ－Ｖｉｄｅｏ、ＹＰｂＰｒ、ＤＳＵＢ（ＶＧＡ）、ＤＶＩ－Ｄ等多个输入接口。

下面对液晶彩电中常用的输入接口作一简要介绍。

一、ＡＮＴ天线输入接口 ＡＮＴ天线输入接口也称ＲＦ射频接口，是家庭有线电视采用的接口模式。

ＲＦ的成像原理是将视频信号（ＣＶＢＳ）和音频信号相混合编码后输出，然后在显示设备内部进行一系列分离／解码的过程输出成像。

由于步骤烦琐且音、视频混合编码会互相干扰，所以它的输出质量是最差的。

目前生产的液晶彩电都具有此接口，接收时，只需把有线电视信号线连接上，就能直接收看有线电视。

ＡＮＴ天线输入接口外形如图３－２所示。

图３－２　ＡＮＴ天线输入接口二、AV接口 ＡＶ接口是液晶彩电上最常见的端口之一，标准视频接口（ＲＣＡ）也称ＡＶ接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用ＲＣＡ（俗称莲花头）进行连接，使用时只需要将带莲花头的标准ＡＶ线缆与相应接口连接起来即可。

控制电路的工作原理
电路控制是通过合理的设计和配置电路元件，以实现特定的功能和控制目标。

控制电路的工作原理主要涉及以下几个方面：
1. 信号传输：控制电路通常需要通过信号传输来实现信息的传递和转换。

信号可以是电流、电压或频率等，在电路中通过导线、电缆或无线电波进行传输。

2. 逻辑运算：控制电路中的逻辑运算是基础的操作，它通过将输入信号进行逻辑运算，并通过输出信号来实现控制目标。

逻辑运算可以包括与门、或门、非门等，通过它们的组合可以实现更复杂的控制逻辑。

3. 时序控制：许多控制电路需要根据特定的时间序列来实现控制目标。

时序控制可以通过计时电路、时钟信号等方式实现，以确保电路按照事先设计的顺序和时间来执行。

4. 脉冲宽度调制（PWM）：PWM是一种常用的控制电路技术，通过控制信号的高电平和低电平时间比例来实现对输出的控制。

PWM可以用于调节电机速度、控制亮度等应用场景。

5. 反馈控制：在一些需要持续监测和调整的控制电路中，反馈控制起着重要的作用。

通过采集反馈信号并与设定值进行比较，可以实现对输出信号的动态调整和稳定控制。

除了以上几个方面，控制电路的工作原理还与具体应用场景和
控制目标有关。

因此，在设计和实现控制电路时，需要根据具体情况进行综合考虑和优化。

液晶彩电信号处理与控制电路概述液晶彩电是现代家庭娱乐中不可或缺的设备之一。

其显示效果的优劣直接关系到观众的观看体验。

液晶彩电信号处理与控制电路起着至关重要的作用，它们负责对输入信号进行处理和控制，以提供清晰、流畅的图像和音频输出。

本文将概述液晶彩电信号处理与控制电路的基本原理和主要组成部分。

一、信号处理电路概述液晶彩电的信号处理电路主要包括输入端信号源解码、图像处理、音频处理和输出端接口等模块。

1. 输入端信号源解码输入端信号源解码模块用于接收并解码外部信号源的输入。

常见的信号源包括电视信号、视频信号、音频信号等。

在这一模块中，需要将输入信号转换为电视机内部可处理的数字信号。

2. 图像处理图像处理模块负责对输入的图像信号进行处理和优化。

其中包括亮度、色彩等参数的调节，以及针对不同图像场景的降噪处理和锐化处理等。

3. 音频处理音频处理模块用于对输入的音频信号进行处理和放大，以提供清晰、逼真的声音输出。

这部分主要涉及音频解码、声音场景调节和音频放大等功能。

4. 输出端接口输出端接口模块负责将处理后的信号输出到液晶屏幕和音箱等输出设备。

这包括液晶屏的驱动和刷新，以及音频信号的输出放大等。

二、控制电路概述液晶彩电的控制电路主要负责对整个电视机的各种功能进行控制和管理。

它包括主控芯片、存储芯片、遥控器接收器等组成部分。

1. 主控芯片主控芯片是液晶彩电的核心，它负责整个电视机的逻辑控制和信号处理。

主控芯片通常包含中央处理器(CPU)、图像处理器(GPU)、音频处理器(ADSP)等子模块，以及相关的外围接口。

2. 存储芯片存储芯片用于存储电视机的配置参数、预设图像和音频等数据。

这些数据可以通过用户界面进行修改和管理，以实现个性化的使用体验。

3. 遥控器接收器遥控器接收器模块负责接收并解码遥控器发送的红外信号，将用户的操作指令传递给主控芯片。

这使得用户可以通过遥控器轻松地控制电视机的各种功能。

三、总结液晶彩电信号处理与控制电路是液晶彩电的核心组成部分，它们通过对输入信号的处理和控制，确保电视机能够提供清晰、流畅的图像和音频输出。

交通信号灯控制逻辑电路设计交通信号灯控制逻辑电路设计一、引言交通信号灯是交通管理系统中至关重要的一部分，它能够有效地控制车辆和行人的安全通行。

本文旨在设计一个具有高可靠性和可扩展性的交通信号灯控制逻辑电路，以实现以下目标：1.确保交通信号灯在正确的时间点亮和熄灭；2.实现多种交通模式的控制，如日常、高峰和紧急模式；3.具备故障检测和恢复功能，提高系统的可靠性。

二、系统设计1.硬件设计交通信号灯控制逻辑电路主要由以下几个部分组成：（1）微控制器：选择具有丰富I/O端口和强大处理能力的微控制器，如STM32。

它负责处理外部输入和控制信号灯的点亮和熄灭。

（2）交通信号灯：包括红、绿、黄三种颜色的LED灯，通过微控制器的GPIO 端口控制其点亮和熄灭。

（3）传感器：包括车辆检测传感器和行人检测传感器，用于检测车辆和行人的通行情况。

（4）存储器：存储交通信号灯的状态、故障信息和交通模式等。

（5）故障检测与恢复模块：实时监测交通信号灯的工作状态，一旦发现故障，立即进行恢复。

2.软件设计（1）操作系统：选择一个适用于微控制器的实时操作系统，如FreeRTOS。

它能够实现多任务管理和优先级调度。

（2）控制算法：根据车辆和行人的通行需求，设计控制算法来确定交通信号灯的点亮和熄灭时间。

（3）通信协议：实现与上位机或其他交通管理设备的通信，传输交通信号灯的状态、故障信息和交通模式等信息。

（4）故障检测与恢复程序：在软件层面实现故障检测与恢复功能，确保系统的可靠性。

三、逻辑电路设计1.日常模式：根据预设的时间表控制交通信号灯的点亮和熄灭，同时考虑车辆和行人的通行需求。

2.高峰模式：在高峰时段，延长绿灯时间，缩短红灯时间，提高车辆通行效率。

同时确保行人安全通过。

3.紧急模式：在紧急情况下，如交通事故或火灾，开启应急闪烁模式，以提醒车辆和行人注意安全。

同时，将相关信息传输给上位机和其他交通管理设备。

4.故障检测与恢复：实时监测交通信号灯的工作状态，一旦发现故障，立即进行恢复。

PWM控制电路的基本构成及工作原理
PWM（脉宽调制）控制电路的基本构成主要包括脉宽调制模块、比较器和滤波器。

脉宽调制模块是产生PWM信号的核心部分，一般由一个可调的控制电压源和一个可变的参考电压源组成。

控制电压源决定了PWM信号的占空比（高电平时间与周期的比值），参考电压源决定了PWM信号的频率。

通过调节控制电压源的大小，可以控制PWM信号的占空比，从而实现对输出电压或电流的控制。

比较器用于比较PWM信号与待控制设备的参考信号。

当PWM信号的电平高于参考信号时，比较器输出高电平；当PWM信号的电平低于参考信号时，比较器输出低电平。

比较器的输出信号可以作为控制信号，用于控制待控制设备的工作状态。

滤波器用于平滑PWM信号，将其转化为连续的模拟控制信号。

滤波器可以采用低通滤波器，通过去除PWM信号中的高频部分，来得到平滑的模拟控制信号。

平滑后的控制信号可以用于控制电机的转速、亮度调节等应用。

PWM控制电路的工作原理是通过快速切换高电平和低电平两个状态来模拟输出信号的变化。

当PWM信号的占空比增大时，高电平时间增加，输出信号的幅值也随之增大；当PWM信号的占空比减小时，高电平时间减少，输出信号的幅值也随之减小。

通过调节PWM信号的占空比，可以实现对输出信号的精确控制。

控制电路工作原理
控制电路是一种用于控制电子设备或系统的电路。

其原理是通过输入信号的改变来控制电路的工作状态。

控制电路通常由电源、输入信号源、开关元件和负载组成。

输入信号源可以是电压源或电流源，其输出信号可以是电压信号或电流信号。

开关元件可以使电路开关状态改变，常见的开关元件有晶体管、继电器等。

负载则是被控制的电子设备或系统。

在控制电路中，输入信号的改变通常是通过改变电压或电流来实现的。

当输入信号改变时，开关元件的导通或断开状态也会相应改变。

当开关元件导通时，电路中的电流可以流通过负载，使负载工作。

当开关元件断开时，电路中的电流无法流过负载，使负载停止工作。

控制电路中的电源为电路提供所需的电能。

电源的电压和电流需要满足负载的工作要求。

电源可以是直流电源或交流电源，其输出电压和电流可以通过调节电源本身的参数来改变。

控制电路的工作原理是根据输入信号的改变来控制开关元件的状态，从而实现对负载的控制。

控制电路可以使负载按照预定的方式运行、保护负载免受损坏，或实现其他功能。

总结起来，控制电路的工作原理是通过改变输入信号来控制开关元件的导通或断开状态，从而控制负载的工作状态。

光耦脉冲信号隔离传输与控制电路
首先，光耦脉冲信号隔离传输与控制电路的基本原理是利用光耦隔离器将输入信号转换成光信号，然后通过光电转换器将光信号转换回电信号输出。

这样可以实现输入端和输出端的电气隔离，避免了因接地干扰或电压浮动而引起的干扰和损坏。

这种隔离传输方式有效地提高了系统的稳定性和可靠性。

其次，光耦脉冲信号隔离传输与控制电路在工业控制领域有着广泛的应用。

例如，在工业自动化控制系统中，传感器采集的信号需要传输到PLC或其他控制设备进行处理，而传感器和控制设备之间往往存在较大的电气隔离距离，这时就需要使用光耦隔离器进行信号隔离传输。

这种电路可以有效地解决工业现场电磁干扰、地电位差等问题，保证了控制系统的稳定性和可靠性。

此外，光耦脉冲信号隔离传输与控制电路还可以应用于通信系统中。

在通信设备中，由于地电位差、电磁干扰等因素，往往需要对输入输出信号进行隔离处理，以保证通信质量和设备安全。

光耦隔离器可以提供高速、高带宽的信号隔离传输，适用于各种通信设备和场合。

总的来说，光耦脉冲信号隔离传输与控制电路是一种重要的电子电路，它通过光耦隔离器实现了输入输出信号的电气隔离传输和控制，广泛应用于工业控制、通信系统等领域，对于提高系统稳定性和可靠性起到了重要作用。

希望这个回答能够满足你的需求。

交通信号灯控制电路设计交通信号灯控制电路设计是一项非常重要的任务，它直接关系到交通安全和交通流畅。

本文将详细介绍交通信号灯控制电路的设计原理和操作流程。

首先，我们需要了解交通信号灯的基本原理。

交通信号灯通常由红、黄、绿三色灯组成，红灯表示停止，黄灯表示警告，绿灯表示通行。

交通信号灯的工作原理是通过控制信号灯颜色的变化来指挥交通。

一般情况下，每个信号灯的延时时间是有规定的，例如红灯延时时间为30秒，黄灯延时时间为3秒，绿灯延时时间为60秒。

在设计交通信号灯控制电路时，我们需要考虑以下几个方面：1.电源供电：交通信号灯需要稳定的电源供电，通常使用交流电源，电压为220V。

2.时序控制：交通信号灯的时序控制是整个电路的核心部分。

我们可以使用计时器芯片来实现不同颜色信号灯的延时切换。

根据前面提到的规定延时时间，我们可以设置计时器的工作周期为30+3+60=93秒。

计时器会自动循环计时，在每个延时时间到达时触发输出信号，控制信号灯的颜色变化。

3.信号灯驱动：交通信号灯通常使用LED作为光源，所以我们需要设计一种合适的驱动电路来控制LED的亮灭。

这可以通过继电器或晶体管来实现，根据实际需求选择合适的驱动方式。

4.保护电路：在设计交通信号灯控制电路时，我们需要考虑保护电路，以防止电路出现故障或意外情况。

例如，当电路中的线路短路时，应设计过电流保护电路来保护电路。

同样，还需要设计过压保护电路和过温保护电路，以确保电路的安全运行。

以上是交通信号灯控制电路设计的基本原理和操作流程。

在实际设计中，还需要考虑其他因素，如电路的稳定性、可靠性和可维护性。

同时，还需要遵守国家相关的法律法规，确保交通信号灯能够正常运行，为交通提供良好的指导。

通过合理的设计和使用，我们能够提高道路交通的安全性和效率，确保交通顺畅运行。

控制电路的工作原理
控制电路是一种用来控制电子设备或系统功能的电路。

它主要由电子元件和电气元件组成，采用不同的信号处理、开关和放大等技术手段，控制电路可以控制电子设备的操作状态、参数设置以及信号路由等功能。

控制电路的工作原理是基于信号处理和电气传输的原理。

当控制电路接收到来自外部输入的信号时，它会根据预设的逻辑规则进行信号处理和判断。

根据不同的判断结果，控制电路会通过开关或放大等电气元件的操作，分别控制电子设备的工作状态。

控制电路通常包含了传感器、信号处理器、逻辑电路、电源以及执行元件等组成部分。

传感器用来感知外部的物理量、状态或参数，将其转换成电信号输入到信号处理器中。

信号处理器对输入的信号进行放大、滤波、整形等处理，以满足控制电路对信号的要求。

逻辑电路则根据输入信号的处理结果进行判断，决定控制电路的下一步操作。

电源为控制电路提供工作所需的稳定电压和电流。

执行元件负责将控制电路的输出信号转换成相应的动作，从而控制电子设备的相关操作。

控制电路的工作原理可以分为开环和闭环两种。

开环控制电路只根据预设的规则进行操作，没有对输出信号进行反馈调节。

闭环控制电路会通过传感器等元件实时感知电子设备的工作状态，将反馈信号输入到控制电路中，从而对输出信号进行自动调节和纠正。

总结起来，控制电路通过信号处理、逻辑判断和电气操作等手段，实现对电子设备的功能控制。

它的工作原理基于信号处理和电气传输的原理，通过预设的规则和反馈调节，使电子设备能够按照要求进行工作。

控制信号电路的原理控制信号电路（Control signal circuit）是一种基础电子电路，用于控制电子系统和设备的工作状态、功能和操作。

它包括信号输入、信号处理和信号输出三个主要部分。

控制信号电路的原理主要涉及信号输入的采集、处理和放大，信号的传输和转换，以及信号输出的驱动和控制。

下面将从这几个方面详细介绍控制信号电路的原理。

1. 信号输入的采集：控制信号电路通常需要从外部或其他设备获取信号。

常见的信号输入方式包括按钮、开关、传感器等。

按钮和开关可以通过触点的闭合和断开实现控制信号的输入，传感器则通过感知外部环境的变化，并将其转换为电信号输入到控制信号电路中。

在采集信号的过程中，可能会涉及到去噪、滤波等处理，以提高信号的质量和稳定性。

2. 信号处理的放大和转换：控制信号电路需要对输入信号进行放大和转换，以适应后续的处理和操作。

信号放大主要是为了增加信号的幅度，使其能够驱动后续的电路和设备。

信号转换则是将信号进行合适的转换，以实现不同波形、幅度或频率的信号输出。

常见的信号处理电路包括放大电路、滤波电路、模数转换电路等。

3. 信号的传输和转换：当信号处理完成后，需要将信号传输到指定的位置或设备。

信号传输主要包括信号的导线连接和传输介质的选择。

信号的导线连接需要注意信号的传输距离、传输速度和抗干扰能力。

对于长距离传输或要求更高的抗干扰性能，可以使用差分信号传输、光纤传输等技术来提高信号的传输质量。

在信号传输过程中，还可能需要进行信号转换，例如将模拟信号转换成数字信号，或者将信号进行编码和解码。

4. 信号输出的驱动和控制：信号输出是控制信号电路的最终目的，它通过驱动电路将控制信号转化为对外部设备或系统的指令。

驱动电路的类型和复杂程度取决于被控制设备的要求和特性。

常见的驱动电路包括电磁继电器驱动电路、功率放大电路、可编程逻辑器件（FPGA）等。

在信号输出过程中，可能还需要进行逻辑判断和控制，例如使用微处理器或微控制器来实现复杂的控制逻辑。

交通信号灯控制电路设计交通信号灯是城市交通管理中不可或缺的一部分，它可以保障车辆和行人的交通安全。

在交通信号灯控制电路设计中，我们需要考虑信号灯的正常运行、灯光的亮灭以及交通流量的感应和控制等因素。

下面是一个基于自动感应和定时控制的交通信号灯控制电路设计。

1.电路组成这个交通信号灯控制电路包含以下几个主要部分：-交通流量感应电路-控制信号产生电路-信号灯控制电路-定时控制电路-电源电路2.交通流量感应电路交通流量感应电路可以使用红外传感器或车辆感应线圈来感应车辆和行人的交通流量。

红外传感器可以通过感应物体的红外辐射来检测车辆和行人的存在，而车辆感应线圈则可以感应到车辆经过时的电磁信号。

这些感应器将被放置在交通信号灯附近，以感知交通情况。

3.控制信号产生电路交通信号灯通常需要红、绿、黄三种不同的灯光亮灭组合。

控制信号产生电路可以根据交通流量感应电路的反馈信号产生相应的控制信号。

当感应到车辆或行人时，控制信号产生电路将产生相应的控制信号，以便控制信号灯的亮灭。

4.信号灯控制电路信号灯控制电路接收控制信号，并控制信号灯的亮灭。

在交通信号灯中，红灯通常用于停车，绿灯用于通行，黄灯用于警示。

信号灯控制电路通过控制交通信号灯的亮灭，实现交通流量的有序推进。

5.定时控制电路除了根据交通流量感应来控制信号灯的切换外，定时控制电路也是交通信号灯控制电路中的重要部分。

定时控制电路可以设置每个信号灯的时间段，以确保交通流量的平衡和有序。

6.电源电路为了确保交通信号灯能够正常工作，需要一个稳定的电源电路来为整个控制电路系统供电。

电源电路可以使用交流电源或直流电源，具体根据实际应用环境来选择。

综上所述，一个完整的交通信号灯控制电路设计包括交通流量感应电路、控制信号产生电路、信号灯控制电路、定时控制电路和电源电路。

这个设计可以根据交通流量和定时设置来控制信号灯的亮灭，以确保交通的安全和有序。

在实际的应用中，还可以结合传感器和无线通信技术来实现更智能的交通信号灯控制系统。

交通信号灯自动控制电路设计交通信号灯是城市交通运行过程中不可或缺的一部分，起到了调节道路交通、保障行车安全的重要作用。

而现代交通信号灯的自动化控制则是为了更有效地管理道路交通，减少人为干预，降低事故风险，提高道路通行效率。

本文将介绍一种基于电路的交通信号灯自动控制方案，以及其设计原理和实现方法。

一、设计原理该交通信号灯自动控制电路的原理是基于红绿灯自动间隔控制的思路，通过控制不同灯的亮灭时间，实现道路交通的自动化调度。

其大致思路如下：1. 接受外部信号该电路首先要能够感知道路交通状态的变化，通常是通过测量车流量、等待时间等来实现。

当测量仪器感测到车流量较大，或等待时间较长时，将会发送信号给电路，告知其需要改变信号灯的显示状态。

2. 控制信号灯显示根据接收到的信号，电路将会对信号灯进行控制。

一般的控制方法是使用定时器来控制不同信号灯亮灭的时间，比如：红灯亮20秒，黄灯闪烁5秒，绿灯亮35秒等。

3. 循环控制定时器控制完一个周期时间后，电路将自动回到初始状态，继续循环控制信号灯。

在实际设计时，循环的周期时间应根据实际道路交通情况进行调整，以保证交通信号灯的控制效果最优。

二、电路设计根据上述的交通信号灯自动控制原理，我们可以设计出一个基于555定时器和CMOS数字集成电路的电路板。

整个电路板的设计可以分为信号输入模块、定时器控制模块和信号输出模块三个部分。

1. 信号输入模块信号输入模块用来感知道路交通状态的变化，通常是通过测量车流量、等待时间等来实现。

这个模块的设计比较简单，只需要将传感器与电路板的输入端口相连接即可。

2. 定时器控制模块定时器控制模块是整个电路板的最核心部分，主要用来控制信号灯的亮灭时间。

该模块包括两个部分：555定时器模块和CMOS数字集成电路模块。

（1）555定时器模块555定时器模块主要用来产生不同周期的脉冲信号。

这个模块采用了比较经典的三声器结构，通过调整不同的电容器和电阻器，可以产生不同频率的脉冲信号。
