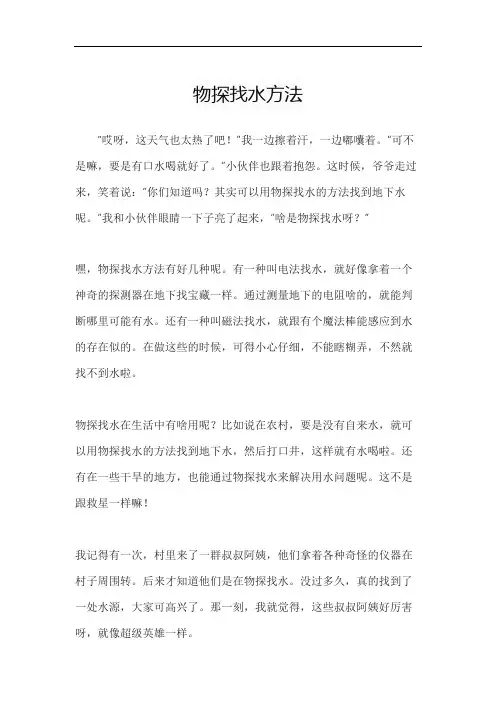

物探找水方法
“哎呀，这天气也太热了吧！”我一边擦着汗，一边嘟囔着。

“可不是嘛，要是有口水喝就好了。

”小伙伴也跟着抱怨。

这时候，爷爷走过来，笑着说：“你们知道吗？其实可以用物探找水的方法找到地下水呢。

”我和小伙伴眼睛一下子亮了起来，“啥是物探找水呀？”
嘿，物探找水方法有好几种呢。

有一种叫电法找水，就好像拿着一个神奇的探测器在地下找宝藏一样。

通过测量地下的电阻啥的，就能判断哪里可能有水。

还有一种叫磁法找水，就跟有个魔法棒能感应到水的存在似的。

在做这些的时候，可得小心仔细，不能瞎糊弄，不然就找不到水啦。

物探找水在生活中有啥用呢？比如说在农村，要是没有自来水，就可以用物探找水的方法找到地下水，然后打口井，这样就有水喝啦。

还有在一些干旱的地方，也能通过物探找水来解决用水问题呢。

这不是跟救星一样嘛！
我记得有一次，村里来了一群叔叔阿姨，他们拿着各种奇怪的仪器在村子周围转。

后来才知道他们是在物探找水。

没过多久，真的找到了一处水源，大家可高兴了。

那一刻，我就觉得，这些叔叔阿姨好厉害呀，就像超级英雄一样。

物探找水的方法真的很神奇呢！它能帮我们找到珍贵的水资源。

我们一定要珍惜水，不能浪费哦。

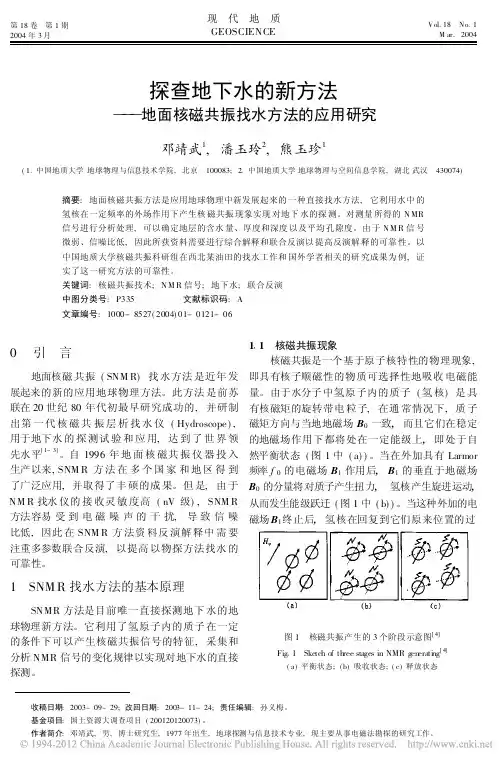

探查地下水的新方法地面核磁共振找水方法的应用研究邓靖武1,潘玉玲2,熊玉珍1(1 中国地质大学地球物理与信息技术学院,北京 100083;2 中国地质大学地球物理与空间信息学院,湖北武汉 430074)摘要:地面核磁共振方法是应用地球物理中新发展起来的一种直接找水方法,它利用水中的氢核在一定频率的外场作用下产生核磁共振现象实现对地下水的探测。

对测量所得的N MR 信号进行分析处理,可以确定地层的含水量、厚度和深度以及平均孔隙度。

由于N M R 信号微弱、信噪比低,因此所获资料需要进行综合解释和联合反演以提高反演解释的可靠性。

以中国地质大学核磁共振科研组在西北某油田的找水工作和国外学者相关的研究成果为例,证实了这一研究方法的可靠性。

关键词:核磁共振技术;N M R 信号;地下水;联合反演中图分类号:P335 文献标识码:A 文章编号:1000-8527(2004)01-0121-06收稿日期:2003-09-29;改回日期:2003-11-24;责任编辑:孙义梅。

基金项目:国土资源大调查项目(200120120073)。

作者简介:邓靖武,男,博士研究生,1977年出生,地球探测与信息技术专业,现主要从事电磁法勘探的研究工作。

0 引 言地面核磁共振(SNM R)找水方法是近年发展起来的新的应用地球物理方法。

此方法是前苏联在20世纪80年代初最早研究成功的,并研制出第一代核磁共振层析找水仪(Hydroscope ),用于地下水的探测试验和应用,达到了世界领先水平[1~3]。

自1996年地面核磁共振仪器投入生产以来,SNM R 方法在多个国家和地区得到了广泛应用,并取得了丰硕的成果。

但是,由于NM R 找水仪的接收灵敏度高(nV 级),SNM R 方法容易受到电磁噪声的干扰,导致信噪比低,因此在SNM R 方法资料反演解释中需要注重多参数联合反演,以提高以物探方法找水的可靠性。

1 SNM R 找水方法的基本原理SNMR 方法是目前唯一直接探测地下水的地球物理新方法。

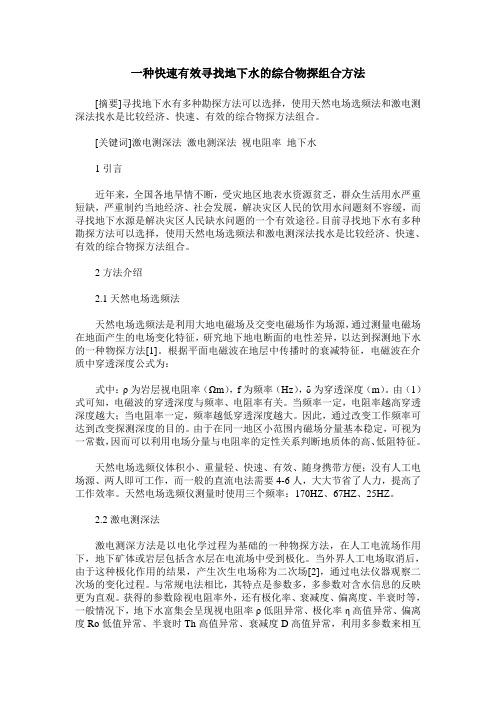

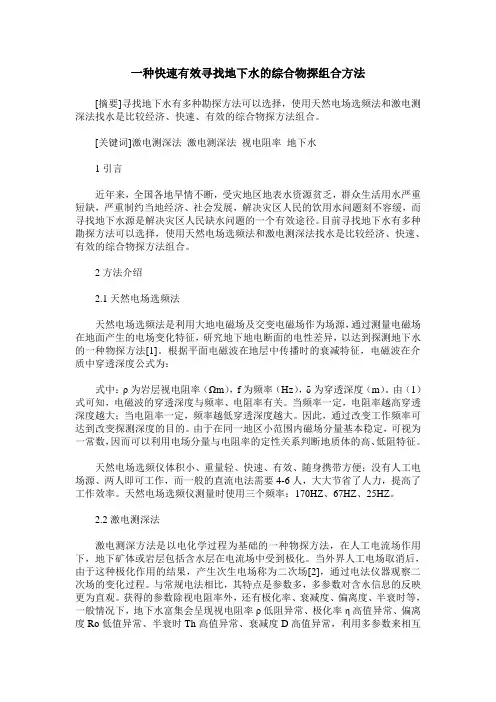

一种快速有效寻找地下水的综合物探组合方法[摘要]寻找地下水有多种勘探方法可以选择，使用天然电场选频法和激电测深法找水是比较经济、快速、有效的综合物探方法组合。

[关键词]激电测深法激电测深法视电阻率地下水1引言近年来，全国各地旱情不断，受灾地区地表水资源贫乏，群众生活用水严重短缺，严重制约当地经济、社会发展，解决灾区人民的饮用水问题刻不容缓，而寻找地下水源是解决灾区人民缺水问题的一个有效途径。

目前寻找地下水有多种勘探方法可以选择，使用天然电场选频法和激电测深法找水是比较经济、快速、有效的综合物探方法组合。

2方法介绍2.1天然电场选频法天然电场选频法是利用大地电磁场及交变电磁场作为场源，通过测量电磁场在地面产生的电场变化特征，研究地下地电断面的电性差异，以达到探测地下水的一种物探方法[1]。

根据平面电磁波在地层中传播时的衰减特征，电磁波在介质中穿透深度公式为：式中：ρ为岩层视电阻率（Ωm），f为频率（Hz），δ为穿透深度（m）。

由（1）式可知，电磁波的穿透深度与频率、电阻率有关。

当频率一定，电阻率越高穿透深度越大；当电阻率一定，频率越低穿透深度越大。

因此，通过改变工作频率可达到改变探测深度的目的。

由于在同一地区小范围内磁场分量基本稳定，可视为一常数，因而可以利用电场分量与电阻率的定性关系判断地质体的高、低阻特征。

天然电场选频仪体积小、重量轻、快速、有效、随身携带方便；没有人工电场源、两人即可工作，而一般的直流电法需要4-6人，大大节省了人力，提高了工作效率。

天然电场选频仪测量时使用三个频率：170HZ、67HZ、25HZ。

2.2激电测深法激电测深方法是以电化学过程为基础的一种物探方法，在人工电流场作用下，地下矿体或岩层包括含水层在电流场中受到极化。

当外界人工电场取消后，由于这种极化作用的结果，产生次生电场称为二次场[2]，通过电法仪器观察二次场的变化过程。

与常规电法相比，其特点是参数多，多参数对含水信息的反映更为直观。

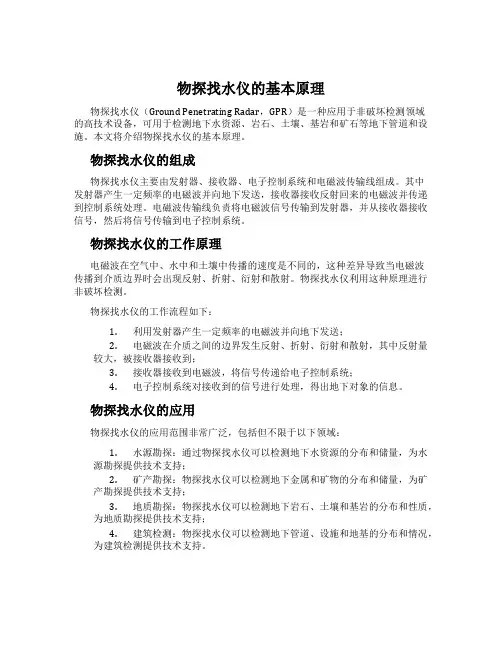

物探找水仪的基本原理物探找水仪（Ground Penetrating Radar，GPR）是一种应用于非破坏检测领域的高技术设备，可用于检测地下水资源、岩石、土壤、基岩和矿石等地下管道和设施。

本文将介绍物探找水仪的基本原理。

物探找水仪的组成物探找水仪主要由发射器、接收器、电子控制系统和电磁波传输线组成。

其中发射器产生一定频率的电磁波并向地下发送，接收器接收反射回来的电磁波并传递到控制系统处理。

电磁波传输线负责将电磁波信号传输到发射器，并从接收器接收信号，然后将信号传输到电子控制系统。

物探找水仪的工作原理电磁波在空气中、水中和土壤中传播的速度是不同的，这种差异导致当电磁波传播到介质边界时会出现反射、折射、衍射和散射。

物探找水仪利用这种原理进行非破坏检测。

物探找水仪的工作流程如下：1.利用发射器产生一定频率的电磁波并向地下发送；2.电磁波在介质之间的边界发生反射、折射、衍射和散射，其中反射量较大，被接收器接收到；3.接收器接收到电磁波，将信号传递给电子控制系统；4.电子控制系统对接收到的信号进行处理，得出地下对象的信息。

物探找水仪的应用物探找水仪的应用范围非常广泛，包括但不限于以下领域：1.水源勘探：通过物探找水仪可以检测地下水资源的分布和储量，为水源勘探提供技术支持；2.矿产勘探：物探找水仪可以检测地下金属和矿物的分布和储量，为矿产勘探提供技术支持；3.地质勘探：物探找水仪可以检测地下岩石、土壤和基岩的分布和性质，为地质勘探提供技术支持；4.建筑检测：物探找水仪可以检测地下管道、设施和地基的分布和情况，为建筑检测提供技术支持。

物探找水仪的优缺点物探找水仪具有以下优点：1.非破坏性：物探找水仪不会对地下物质造成任何损害，它的检测方法不依赖于钻探或挖掘；2.显影效果好：物探找水仪可以高精度、高清晰地显示地下物质的分布和性质；3.适用性强：物探找水仪可用于不同领域，如水源勘探、矿产勘探、地质勘探和建筑检测等。

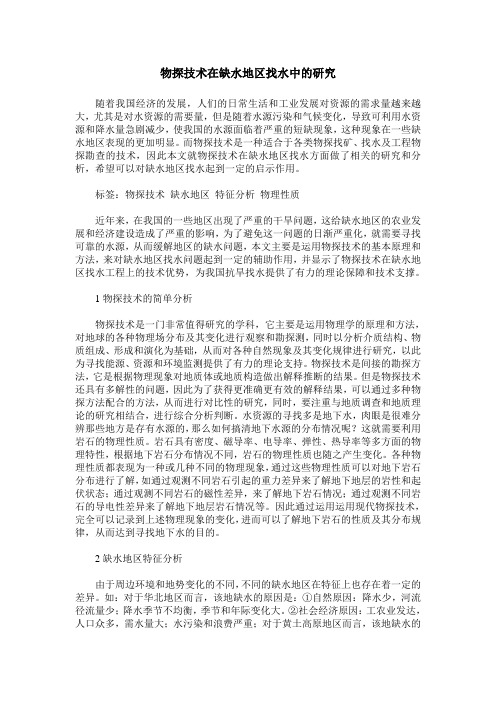

物探技术在缺水地区找水中的研究随着我国经济的发展，人们的日常生活和工业发展对资源的需求量越来越大，尤其是对水资源的需要量，但是随着水源污染和气候变化，导致可利用水资源和降水量急剧减少，使我国的水源面临着严重的短缺现象，这种现象在一些缺水地区表现的更加明显。

而物探技术是一种适合于各类物探找矿、找水及工程物探勘查的技术，因此本文就物探技术在缺水地区找水方面做了相关的研究和分析，希望可以对缺水地区找水起到一定的启示作用。

标签：物探技术缺水地区特征分析物理性质近年来，在我国的一些地区出现了严重的干旱问题，这给缺水地区的农业发展和经济建设造成了严重的影响，为了避免这一问题的日渐严重化，就需要寻找可靠的水源，从而缓解地区的缺水问题，本文主要是运用物探技术的基本原理和方法，来对缺水地区找水问题起到一定的辅助作用，并显示了物探技术在缺水地区找水工程上的技术优势，为我国抗旱找水提供了有力的理论保障和技术支撑。

1物探技术的简单分析物探技术是一门非常值得研究的学科，它主要是运用物理学的原理和方法，对地球的各种物理场分布及其变化进行观察和勘探测，同时以分析介质结构、物质组成、形成和演化为基础，从而对各种自然现象及其变化规律进行研究，以此为寻找能源、资源和环境监测提供了有力的理论支持。

物探技术是间接的勘探方法，它是根据物理现象对地质体或地质构造做出解释推断的结果。

但是物探技术还具有多解性的问题，因此为了获得更准确更有效的解释结果，可以通过多种物探方法配合的方法，从而进行对比性的研究，同时，要注重与地质调查和地质理论的研究相结合，进行综合分析判断。

水资源的寻找多是地下水，肉眼是很难分辨那些地方是存有水源的，那么如何搞清地下水源的分布情况呢？这就需要利用岩石的物理性质。

岩石具有密度、磁导率、电导率、弹性、热导率等多方面的物理特性，根据地下岩石分布情况不同，岩石的物理性质也随之产生变化。

各种物理性质都表现为一种或几种不同的物理现象，通过这些物理性质可以对地下岩石分布进行了解，如通过观测不同岩石引起的重力差异来了解地下地层的岩性和起伏状态；通过观测不同岩石的磁性差异，来了解地下岩石情况；通过观测不同岩石的导电性差异来了解地下地层岩石情况等。

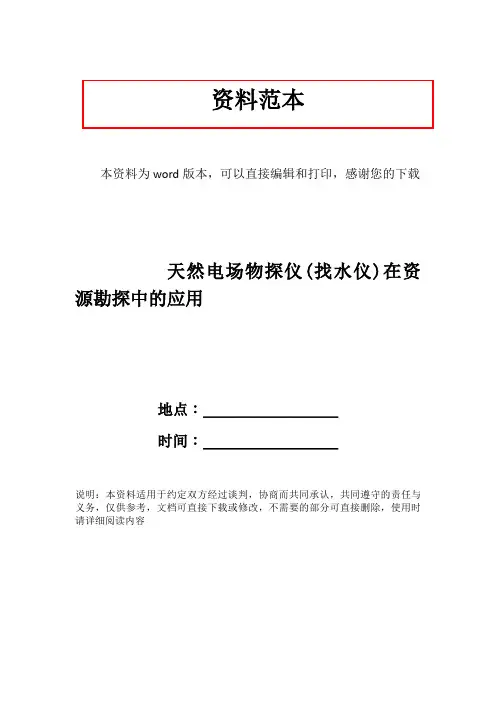

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载天然电场物探仪(找水仪)在资源勘探中的应用地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容摘要资源勘探的物探方法有很多，但电法勘探由于成本较低、使用方便而比较受欢迎，而电法勘探中也有多种方法，比如电阻率法、时间域极化激化法、瞬变电磁法、大地音频电场法、天然电场物探法，其中天然电场物探仪是利用大地天然电磁场作为工作场源，通过测量接收电极MN之间的电位差△VMN（即E），通过大地的电阻率：ρ=15fEH2 我们假定大地电磁H为固定值，那么电阻率ρ与电位差△VMN（即E）成正比，与频率f成反比，仪器测得电位差△VMN和频率f，我们就研究地球内部各种不同地质体电性参数视电阻的变化，来确定各种资源异常位置，再依据不同频率的电磁波在导电煤质中具有不同趋肤深度的原理，我们就可以来确定各种资源异常的埋深等详细信息。

虽然天然电场物探相对发展较晚，也受到电子技术发展的制约，但其绝对的优势还是受到了用户极大的欢迎，主要是由于天然电场物探仪是吸取了电阻率法的布极方法，吸收自然电场法基础理论、同时也吸取瞬变电磁法、MT法和频率测深法等交流电磁法频率测深的优势，省略了笨重的供电场源，天然电场物探仪具有轻便高效、携带非常方便，在资源勘探中，特别是大面积资源勘探中大面积电法普查，迅速圈定异常区域，勘探速度比直流电法勘探提高10倍以上。

大大提高工作效率。

虽然天然电场物探仪还是受到一些制约，但已经找到相关方法来改进完善，相信在未来会得到更加广阔的发展与应用。

关键词：天然电场物探仪资源勘探 MT目录TOC \o "1-3" \h \z \u HYPERLINK \l "_Toc448763546" 一、天然电场物探仪主要原理与特点PAGEREF _Toc448763546 \h 1HYPERLINK \l "_Toc448763547" （一）、天然电场物探仪主要原理PAGEREF _Toc448763547 \h 1HYPERLINK \l "_Toc448763548" （二）、天然电场物探仪主要特点PAGEREF _Toc448763548 \h 2HYPERLINK \l "_Toc448763549" （三）、天然电场物探仪主要用途PAGEREF _Toc448763549 \h 2HYPERLINK \l "_Toc448763550" 二、天然电场物探仪仪器介绍 PAGEREF _Toc448763550 \h 3HYPERLINK \l "_Toc448763551" （一）、仪器设计主要功能结构介绍PAGEREF _Toc448763551 \h 3HYPERLINK \l "_Toc448763552" （二）、仪器部分电路设计介绍PAGEREF _Toc448763552 \h 3HYPERLINK \l "_Toc448763553" （三）、量产仪器介绍 PAGEREF_Toc448763553 \h 6HYPERLINK \l "_Toc448763554" 三、天然电场物探仪与传统直流激电仪的对比测试PAGEREF _Toc448763554 \h 8HYPERLINK \l "_Toc448763555" （一）、天然电场物探仪与传统时间域激电仪的对比PAGEREF _Toc448763555 \h 8HYPERLINK \l "_Toc448763556" （二）、在海南某地实际测试对比PAGEREF _Toc448763556 \h 8HYPERLINK \l "_Toc448763557" 四、天然电场物探仪在资源勘探中的应用PAGEREF _Toc448763557 \h 11HYPERLINK \l "_Toc448763558" （一）、在某地多金属矿资源勘探中的应用PAGEREF _Toc448763558 \h 11HYPERLINK \l "_Toc448763559" （二）、在某破碎带型金矿资源勘探中的应用PAGEREF _Toc448763559 \h 12HYPERLINK \l "_Toc448763560" （三）、在寻找地下水资源勘探中的应用PAGEREF _Toc448763560 \h 14HYPERLINK \l "_Toc448763561" 五、天然电场物探仪的发展中存在的问题及解决方法建议PAGEREF _Toc448763561 \h 16HYPERLINK \l "_Toc448763562" （一）、天然电场物探仪的发展存在的问题PAGEREF _Toc448763562 \h 16HYPERLINK \l "_Toc448763563" （二）、解决影响天然电场物探仪发展几点建议PAGEREF _Toc448763563 \h 16HYPERLINK \l "_Toc448763564" 六、结论 PAGEREF _Toc448763564 \h 17 HYPERLINK \l "_Toc448763565" 致谢PAGEREF _Toc448763565 \h 18 HYPERLINK \l "_Toc448763566" 参考文献 PAGEREF _Toc448763566 \h 19一、天然电场物探仪主要原理与特点（一）、天然电场物探仪主要原理天然电场物探仪是利用大地天然电磁场作为工作场源，研究地球内部的电性结构，依据不同频率的电磁波在导电煤质中具有不同趋肤深度的原理，在地表测量由高频至低频的地球电磁响应序列，研究地下不同深度地质体的电性变化差异，确定地下地质体的赋存状态，天然电场物探仪主要根据以下3个方面的基础理论。

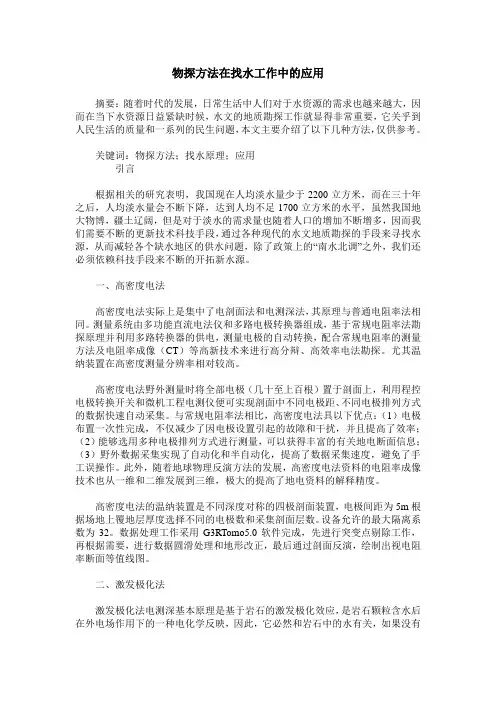

物探方法在找水工作中的应用摘要：随着时代的发展，日常生活中人们对于水资源的需求也越来越大，因而在当下水资源日益紧缺时候，水文的地质勘探工作就显得非常重要，它关乎到人民生活的质量和一系列的民生问题，本文主要介绍了以下几种方法，仅供参考。

关键词：物探方法；找水原理；应用引言根据相关的研究表明，我国现在人均淡水量少于2200立方米，而在三十年之后，人均淡水量会不断下降，达到人均不足1700立方米的水平，虽然我国地大物博，疆土辽阔，但是对于淡水的需求量也随着人口的增加不断增多，因而我们需要不断的更新技术科技手段，通过各种现代的水文地质勘探的手段来寻找水源，从而减轻各个缺水地区的供水问题，除了政策上的“南水北调”之外，我们还必须依赖科技手段来不断的开拓新水源。

一、高密度电法高密度电法实际上是集中了电剖面法和电测深法，其原理与普通电阻率法相同。

测量系统由多功能直流电法仪和多路电极转换器组成，基于常规电阻率法勘探原理并利用多路转换器的供电，测量电极的自动转换，配合常规电阻率的测量方法及电阻率成像（CT）等高新技术来进行高分辩、高效率电法勘探。

尤其温纳装置在高密度测量分辨率相对较高。

高密度电法野外测量时将全部电极（几十至上百根）置于剖面上，利用程控电极转换开关和微机工程电测仪便可实现剖面中不同电极距、不同电极排列方式的数据快速自动采集。

与常规电阻率法相比，高密度电法具以下优点：（1）电极布置一次性完成，不仅减少了因电极设置引起的故障和干扰，并且提高了效率；（2）能够选用多种电极排列方式进行测量，可以获得丰富的有关地电断面信息；（3）野外数据采集实现了自动化和半自动化，提高了数据采集速度，避免了手工误操作。

此外，随着地球物理反演方法的发展，高密度电法资料的电阻率成像技术也从一维和二维发展到三维，极大的提高了地电资料的解释精度。

高密度电法的温纳装置是不同深度对称的四极剖面装置，电极间距为5m根据场地上覆地层厚度选择不同的电极数和采集剖面层数。
