物探技术在地质找矿与资源勘查中的运用物探技术是指利用地球物理、地球化学和地质技术手段，对地下物质进行探测和分析的一种技术方法。
物探技术在地质找矿与资源勘查中扮演着至关重要的角色，通过物探技术的应用，可以有效地寻找地下矿产资源，为资源勘查和地质科研提供了重要的技术支持。
本文将从物探技术的基本原理、在地质找矿与资源勘查中的应用以及未来发展趋势等方面对物探技术进行全面介绍。
一、物探技术的基本原理1. 地球物理方法地球物理方法是物探技术中的重要手段，它是利用地球内部物理性质的差异来进行地下物质探测的一种方法。
地球物理方法主要包括地震勘探、电磁勘探、重力勘探、磁力勘探等多种技术手段。
地震勘探是利用地震波在地下的传播特性来勘探地下物质的一种方法，电磁勘探则是利用地下电磁场的变化情况来勘探地下物质。
重力和磁力勘探则是通过测量地下重力和磁场的变化情况来勘探地下物质。
1. 金属矿产勘查金属矿产勘查是物探技术在地质找矿与资源勘查中的重要应用领域之一。
金属矿产勘查主要包括有色金属矿产勘查、黑色金属矿产勘查、贵金属矿产勘查等多个方面。
通过地球物理方法、地球化学方法和地质方法的综合应用，可以有效地寻找金属矿床的位置、规模和品位，为金属矿产资源的合理开发和利用提供了重要的技术支持。
3. 工程勘查1. 多技术手段的集成应用未来物探技术在地质找矿与资源勘查中的发展趋势是多技术手段的集成应用。
随着勘查深度和难度的增加，单一的勘查方法已经难以满足勘查的需求，需要通过多技术手段的集成应用来提高勘查的效率和精度。
2. 多尺度的勘查需求3. 多领域的交叉应用未来物探技术在地质找矿与资源勘查中的发展趋势是多领域的交叉应用。
随着勘查的需求变化，需要通过多领域的交叉应用来实现对地下情况的全面探测和分析。
浅谈物探在地质灾害勘察中的利用摘要：地质灾害影响人类正常活动，甚至对人类生命安全构成威胁。
但由于地质灾害长期难以预测，人类很难在地质灾害发生前采取必要的行动来减少地质灾害对人类社会的影响。
但随着地球物理勘探技术的不断提高，地质灾害预测的准确性进一步提高。
准确有效的地质灾害预报和调查，不仅可以为人类预防地质灾害提供充足的准备时间，还可以有效减少人员伤亡。
关键词：物探；地质灾害调查；引言：物探技术在地质灾害的日常探测中可以发挥比较大的作用。
在时代不断发展、科学技术不断进步的今天，人类日常生产建设活动对地球的影响逐年增大。
因此，除了自然因素诱发的地质灾害外，人类活动很可能进一步加剧地质灾害的发生。
因此，利用物探技术开展地质灾害调查十分必要，相关技术研究人员必须引起足够的重视。
一、在地质灾害勘查过程中，有许多物探方法可以发挥比较明显的勘探作用，下面分别介绍。
1.地震横波反射勘探技术地震剪切波反射勘探技术是一种较为普遍的地质灾害勘探技术。
它的应用范围很广。
地表可能引发的各种地质灾害都可以利用横波反射进行探测。
即使表层含有大量水资源，也不会影响剪切波信号的传输，这与剪切波本身的低速、短波长等特性密切相关。
在这项技术的使用过程中，技术研究人员通常利用不同介质之间的波阻抗差异来检测地层内部的异常地质体。
为了使相应的勘探结果更加准确，在利用横波反射勘探技术进行地质灾害监测的过程中，相关技术人员可以尝试利用恒波回波或折射波进行相应的进一步应用。
勘探工作，可以使相应的速度参数更加准确可靠，提高最终勘测结果的准确性。
2.地震成像技术的使用该技术是近年来兴起的一项地质灾害勘察新技术，又名最优偏移技术。
与其他地质灾害相比，该技术在地震时有更好的表现。
与陆地地震条件下的勘探相比，涉及河流、湖泊等水域的地震勘探结果会更加准确。
与其他地质灾害调查方法相比，该调查方法具有较强的抗干扰能力，无需过于复杂的施工即可顺利完成。
因此，与其他技术相比，该类技术在当前地震勘探过程中具有更高的利用率。
物探在内蒙地区找水过程中的应用摘要：找水技术属于地下水勘查技术。
地下水作为区域可开发水资源的一种，最初的找水技术是基于地质构造理论来进行的，在地下水资源贫乏的地区寻找地下水。
随着找水工作的不断深入，遇到的问题也愈来愈多，环境地质条件的多变性、复杂性对技术提出了更高的要求，促进了各种勘探技术的进步。
物探技术以目标地质体与周围介质的物性差异为前提，如电性、磁性、密度、波速、温度、放射性等，通过仪器观测自然或人工物理场的变化，确定地下地质体的空间展布范围的物性参数，达到解决地质问题的目的。
物探具有快速、全面、准确、省时和经济、勘探精度高等特点，是一种无损检测的方法。
一、区域自然地理特征由于经济发展的不均衡性，在干旱半干旱区，特别是经济欠发达的国家和地区的干旱半干旱区，地下水勘查必然是很重要的工作。
地下水是水资源的重要组成部分，由于水量稳定，水质好，是农业灌溉、工业和城市用水的重要水源之一。
中国内蒙干旱地区，按《中国综合自然区划》的划分方案，属温带干旱半干旱地区和暖温带干早半干旱。
根据其地理位置，以及勘察所得到的水文地质条件，归纳起来中国干早半干旱区具有以下几个自然特征[1]：1、气候干燥，年平均降水量一般均在250毫米以下。
区内大气降水一般不能满足农作物生长的需要，因而必须依靠灌溉。
2、主要是内陆水系的分布区，且多为季节性河流，有各自的汇水中心并多消失于蒸发或汇聚为盐碱湖泊。
3、除边缘及区内少数高山外，在地貌和自然地理方面多表现为平缓起伏的草原、干草原和沙漠、盐漠、戈壁石漠等荒漠景观。
对于内蒙古地区，地下水资源更是不可多得的重要水源。
这种流动着的动态资源，不及时利用就会浪费；同时也可利用其动态特性，改善地下水资源的赋存环境。
因此在干旱半干旱区开展地下水勘查工作，物探技术所发挥的作用举足轻重。
二、水文地质物探方法目前，找水技术已发展成为地质学、地球物理学、遥感、数学等多学科交叉的综合性技术，技术的核心为水文地质物探。

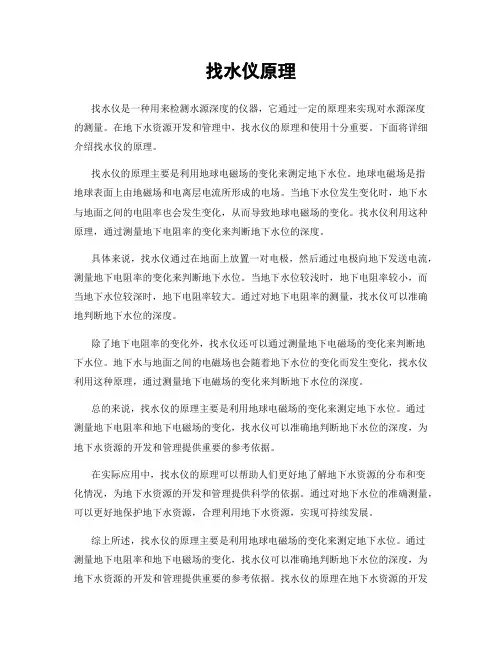

找水仪原理找水仪是一种用来检测水源深度的仪器，它通过一定的原理来实现对水源深度的测量。
在地下水资源开发和管理中，找水仪的原理和使用十分重要。
下面将详细介绍找水仪的原理。
找水仪的原理主要是利用地球电磁场的变化来测定地下水位。
地球电磁场是指地球表面上由地磁场和电离层电流所形成的电场。
当地下水位发生变化时，地下水与地面之间的电阻率也会发生变化，从而导致地球电磁场的变化。
找水仪利用这种原理，通过测量地下电阻率的变化来判断地下水位的深度。
具体来说，找水仪通过在地面上放置一对电极，然后通过电极向地下发送电流，测量地下电阻率的变化来判断地下水位。
当地下水位较浅时，地下电阻率较小，而当地下水位较深时，地下电阻率较大。
通过对地下电阻率的测量，找水仪可以准确地判断地下水位的深度。
除了地下电阻率的变化外，找水仪还可以通过测量地下电磁场的变化来判断地下水位。
地下水与地面之间的电磁场也会随着地下水位的变化而发生变化，找水仪利用这种原理，通过测量地下电磁场的变化来判断地下水位的深度。
总的来说，找水仪的原理主要是利用地球电磁场的变化来测定地下水位。
通过测量地下电阻率和地下电磁场的变化，找水仪可以准确地判断地下水位的深度，为地下水资源的开发和管理提供重要的参考依据。
在实际应用中，找水仪的原理可以帮助人们更好地了解地下水资源的分布和变化情况，为地下水资源的开发和管理提供科学的依据。
通过对地下水位的准确测量，可以更好地保护地下水资源，合理利用地下水资源，实现可持续发展。
综上所述，找水仪的原理主要是利用地球电磁场的变化来测定地下水位。
通过测量地下电阻率和地下电磁场的变化，找水仪可以准确地判断地下水位的深度，为地下水资源的开发和管理提供重要的参考依据。
找水仪的原理在地下水资源的开发和管理中具有重要的意义，对于保护地下水资源、合理利用地下水资源具有重要的意义。

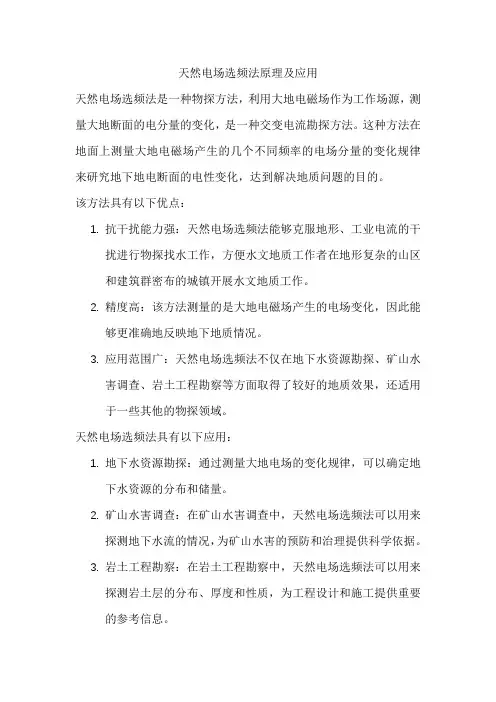

天然电场选频法原理及应用
天然电场选频法是一种物探方法，利用大地电磁场作为工作场源，测量大地断面的电分量的变化，是一种交变电流勘探方法。
这种方法在地面上测量大地电磁场产生的几个不同频率的电场分量的变化规律来研究地下地电断面的电性变化，达到解决地质问题的目的。
该方法具有以下优点：
1.抗干扰能力强：天然电场选频法能够克服地形、工业电流的干
扰进行物探找水工作，方便水文地质工作者在地形复杂的山区
和建筑群密布的城镇开展水文地质工作。
2.精度高：该方法测量的是大地电磁场产生的电场变化，因此能
够更准确地反映地下地质情况。
3.应用范围广：天然电场选频法不仅在地下水资源勘探、矿山水
害调查、岩土工程勘察等方面取得了较好的地质效果，还适用
于一些其他的物探领域。
天然电场选频法具有以下应用：
1.地下水资源勘探：通过测量大地电场的变化规律，可以确定地
下水资源的分布和储量。
2.矿山水害调查：在矿山水害调查中，天然电场选频法可以用来
探测地下水流的情况，为矿山水害的预防和治理提供科学依据。
3.岩土工程勘察：在岩土工程勘察中，天然电场选频法可以用来
探测岩土层的分布、厚度和性质，为工程设计和施工提供重要
的参考信息。
4.其他物探领域：除了上述应用外，天然电场选频法还可以应用
于地震预测、地热勘探、油气勘探等领域。
总之，天然电场选频法是一种高效、准确的物探方法，具有广泛的应用前景。

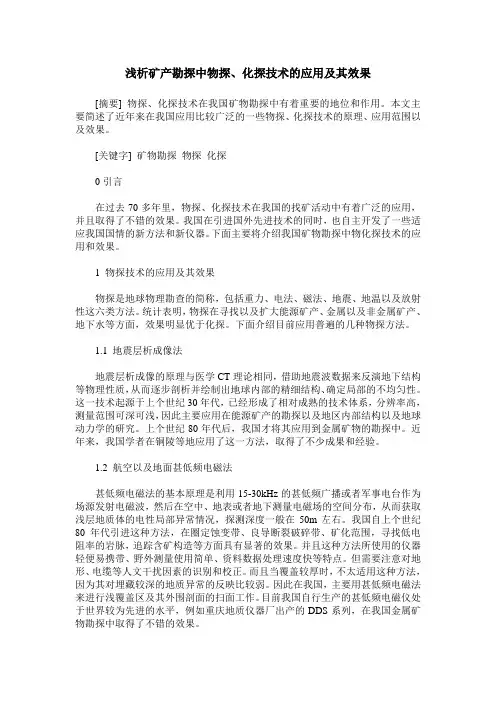

浅析矿产勘探中物探、化探技术的应用及其效果[摘要] 物探、化探技术在我国矿物勘探中有着重要的地位和作用。
本文主要简述了近年来在我国应用比较广泛的一些物探、化探技术的原理、应用范围以及效果。
[关键字] 矿物勘探物探化探0引言在过去70多年里，物探、化探技术在我国的找矿活动中有着广泛的应用，并且取得了不错的效果。
我国在引进国外先进技术的同时，也自主开发了一些适应我国国情的新方法和新仪器。
下面主要将介绍我国矿物勘探中物化探技术的应用和效果。
1 物探技术的应用及其效果物探是地球物理勘查的简称，包括重力、电法、磁法、地震、地温以及放射性这六类方法。
统计表明，物探在寻找以及扩大能源矿产、金属以及非金属矿产、地下水等方面，效果明显优于化探。
下面介绍目前应用普遍的几种物探方法。
1.1 地震层析成像法地震层析成像的原理与医学CT理论相同，借助地震波数据来反演地下结构等物理性质，从而逐步剖析并绘制出地球内部的精细结构、确定局部的不均匀性。
这一技术起源于上个世纪30年代，已经形成了相对成熟的技术体系，分辨率高，测量范围可深可浅，因此主要应用在能源矿产的勘探以及地区内部结构以及地球动力学的研究。
上个世纪80年代后，我国才将其应用到金属矿物的勘探中。
近年来，我国学者在铜陵等地应用了这一方法，取得了不少成果和经验。
1.2 航空以及地面甚低频电磁法甚低频电磁法的基本原理是利用15-30kHz的甚低频广播或者军事电台作为场源发射电磁波，然后在空中、地表或者地下测量电磁场的空间分布，从而获取浅层地质体的电性局部异常情况，探测深度一般在50m左右。
我国自上个世纪80年代引进这种方法，在圈定蚀变带、良导断裂破碎带、矿化范围，寻找低电阻率的岩脉，追踪含矿构造等方面具有显著的效果。
并且这种方法所使用的仪器轻便易携带、野外测量使用简单、资料数据处理速度快等特点。
但需要注意对地形、电缆等人文干扰因素的识别和校正。
而且当覆盖较厚时，不太适用这种方法，因为其对埋藏较深的地质异常的反映比较弱。
物探方法在找水定井中的应用【摘要】我国水资源短缺，因此地下水的高效率、高精度勘查就成为水资源研究中首先要解决的问题。
本文对找水定井中的几种物探方法进行介绍，并以实际勘察工作为例探讨了物探方法在找水定井中的应用。
【关键词】物探；找水定井；激发极化法；瞬变电磁法一、找水定井中的物探方法水文地质物探是根据地下岩层在物理性质上的差异，借助于专门的物探仪器，通过测量、分析其物理场的分布、变化规律来进行水文地质调查的一种勘探手段。
物探方法众多，下面对几种主要方法进行介绍。
（一）激发极化法激发极化法就是以岩、矿石激发极化效应的差异为基础来解决地质问题的一类勘探方法。
近年来，激发极化法找水效果十分显著，被誉为找水新法。
我国将激电场的衰减速度具体化为半衰时、衰减度、激化比等特征参数，这些参数不仅能较准确地找到各种类型的地下水资源，而且可以同一水文地质单元内预测水量大小，把激电参数与地层的含水性联系起来。
另外利用激发极化法找水或确定地层的含水性，最好与高密度电阻率法相结合，这样可以降低解释的多解性，提高找水的成功率。
高密度电阻率法在确定高阻或低阻地质体方面具有优越性，但低阻地质体并不代表富含地下水，可能是由于泥岩引起地层的电阻率下降。
这时，可以通过使用激发极化法来区分含水地层和泥岩。
（二）瞬变电磁法（TEM）瞬变电磁法（TEM）是利用不接地回线或接地电极向地下发送脉冲式一次电磁场，用线圈或接地电极观测由该脉冲电磁场感应的地下涡流而产生的二次电磁场的空间和时间分布，从而解决有关地质问题的时间域电磁法。
实际应用中，电磁法在揭示有关含水层结构及位置的同时，也能测量磁场以便绘出地下水位置显著的断层和岩脉。
新式的宽频带数字航空设备及处理系统能够对大于200m深的含水层进行迅速而廉价的探测。
计算机解释技术能够作出深度和含水层的电导率图，这种资料能够直接帮助水文地质学家识别并开发地下水。
（三）可控源大地电磁法（CSAMT）可控源音频大地电磁澍CSAMT）是在大地电磁法（MT）和音频大地电磁法（AMT）的基础上发展起来的一种人工源频率域电磁测深方法。
关于物探技术在地质勘查中的应用分析摘要：现代物探技术被广泛应用在地质勘探中，它是以地下岩土层（或地质体）的物性差异为基础，通过仪器观测自然或人工物理场的变化，确定地下地质体的空间展布范围（大小、形状、埋深等）并可测定岩土体的物性参数，达到解决地质问题的一种物理勘探方法。
物探技术是以客观的地质体作为分析研究的对象，其特点是探索性比较强，调查研究过程极为复杂所以在进行工程地质勘查工作时要注重采用科学的勘查方法。
关键词地质勘查；电磁测深中图分类号：p62引言：随着社会的快速发展，物探技术已经被广泛的应用到地质资源勘查工作中。
物探技术是地质科学中比较新的、相对活跃的、是重要价值的勘探办法，明显的提高了地质勘查的进度与质量，也提高了生产力，是地质勘查现代化水平的标志。
（一）地质物探现用勘查方法目前在进行勘察工作时应用在地球物理探查的方法有六种：他们分别是重力、电法，磁法、地震、地温、放射性。
发展至今，物探技术已经在众多生产行业运用，例如：矿产资源地质、环境地质、工程地质和地质灾害、考古等方面的勘查。
物探技术不仅在这些方面发挥了重要的作用，应用于勘查、寻找能源矿产、黑色金属和有色金属矿产、非金属矿产及地下水等方面都同样有着重要的作用。
（1）大地电磁测深。
它是我国20世纪研究，1980年前后在矿产勘查方面开始应用的它是以天然交变电磁场作为场源，被动场源电磁测深法。
可探测至上地慢，探测的深度较大并不受高阻层的屏蔽，对于良导介质的分辨能力更强，工作成本相对较低，野外装备较为轻便、对地震预报、勘探油气、地热田的调查以及对地球的岩石圈深部结构研究等都有重要的作用。
由于它对地下低阻层异常的敏感，所以能够在金属矿物勘探中发挥巨大的作用。
（2）航空及地面甚低频电磁法。
这种物探勘查方法是20世纪从国外引进，应用于良导层的断裂破碎及腐蚀带圈定方面，找寻具备较低电阻率的岩脉和矿脉，对含矿构造进行追踪，圈定矿化范围等方面都具有明显的效果、这种物探方法使用的仪器设备十分轻便，在野外进行观测时方法简单，对资料的处理速度相对较快，但是必须注意对地形、电缆等人文干扰或是异常情况进行识别和改正。
物探技术在地质找矿与资源勘查中的运用物探技术是指利用地球物理、地球化学、遥感和地图地质等科学技术手段，对地下储存资源以及地质构造进行探测和勘查的一种技术手段，是地质勘查中不可或缺的一部分。
随着现代科学技术的不断发展和进步，物探技术在地质找矿与资源勘查中的应用越来越广泛，为地质勘查工作提供了强有力的技术支持。
本文将探讨物探技术在地质找矿与资源勘查中的运用，并介绍其在地质勘查领域中的重要性和作用。
一、物探技术在地质找矿中的应用1.地球物理勘查地球物理勘查是通过观测地球物理现象来研究地下构造和岩石性质的一种方法。
常见的地球物理勘查手段包括地震勘探、地电法、重力勘探、磁力勘探等。
这些方法可以有效地识别地下矿产资源的分布情况、岩性变化和构造特征，为矿产资源的勘查和开发提供了重要的地质资料。
地震勘探是一种通过地震波在地下的传播和反射来勘探地下构造和岩石性质的方法。
通过地震波的速度和传播路径，可以判断地下构造的分布、岩性的变化以及矿产资源的分布情况。
地震勘探在寻找石油、天然气等油气资源上有着重要的应用，在地质找矿中也有着广泛的应用。
地电法是一种通过测量地下的电阻率来识别地下岩性和构造的方法。
地下岩石的电阻率与其含水量、孔隙度和矿化程度有关，通过测量地下电阻率可以间接地识别地下的含矿岩体和矿化带。
地电法在金属矿、非金属矿等矿产资源的勘查中有着广泛的应用。
重力勘探是一种通过测量地表重力场的变化来判断地下密度构造的方法。
通过重力勘探可以识别地下构造的不均匀性，进而预测可能的矿化带和矿体位置。
重力勘探在煤炭、铁矿等矿产资源的勘查中有着重要的应用。
磁力勘探是一种通过测量地表磁场的变化来识别地下岩石性质和构造的方法。
不同的岩石具有不同的磁性，通过磁力勘探可以识别地下矿化岩体和构造，为找矿工作提供重要的地质信息。
地球化学勘查是通过分析地表和地下岩石、土壤、水体等样品中的化学元素和物质，来判断地下矿产资源的分布和富集程度的一种方法。

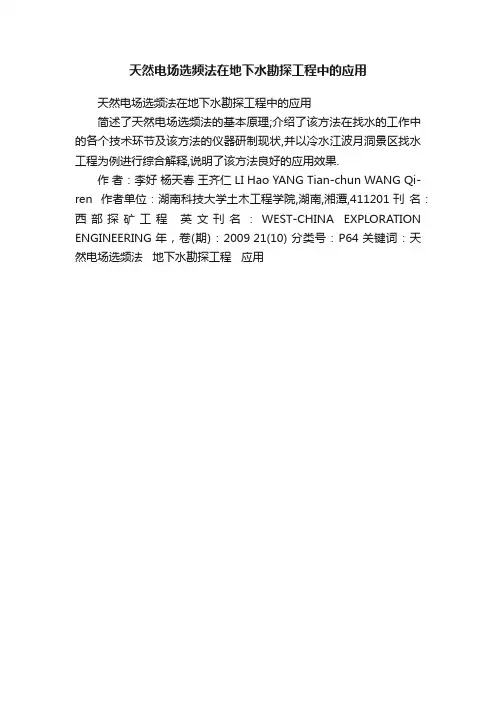

天然电场选频法在地下水勘探工程中的应用
天然电场选频法在地下水勘探工程中的应用
简述了天然电场选频法的基本原理;介绍了该方法在找水的工作中的各个技术环节及该方法的仪器研制现状,并以冷水江波月洞景区找水工程为例进行综合解释,说明了该方法良好的应用效果.
作者：李好杨天春王齐仁 LI Hao YANG Tian-chun WANG Qi-ren 作者单位：湖南科技大学土木工程学院,湖南,湘潭,411201 刊名：西部探矿工程英文刊名：WEST-CHINA EXPLORATION ENGINEERING 年，卷(期)：2009 21(10) 分类号：P64 关键词：天然电场选频法地下水勘探工程应用。
摘要资源勘探的物探方法有很多，但电法勘探由于成本较低、使用方便而比较受欢迎，而电法勘探中也有多种方法，比如电阻率法、时间域极化激化法、瞬变电磁法、大地音频电场法、天然电场物探法，其中天然电场物探仪是利用大地天然电磁场作为工作场源，通过测量接收电极MN 之间的电位差△V MN （即E ），通过大地的电阻率： ρ=15f |E H |2我们假定大地电磁H 为固定值，那么电阻率ρ与电位差△V MN （即E ）成正比，与频率f 成反比，仪器测得电位差△V MN 和频率f ，我们就研究地球内部各种不同地质体电性参数视电阻的变化，来确定各种资源异常位置，再依据不同频率的电磁波在导电煤质中具有不同趋肤深度的原理，我们就可以来确定各种资源异常的埋深等详细信息。
虽然天然电场物探相对发展较晚，也受到电子技术发展的制约，但其绝对的优势还是受到了用户极大的欢迎，主要是由于天然电场物探仪是吸取了电阻率法的布极方法，吸收自然电场法基础理论、同时也吸取瞬变电磁法、MT 法和频率测深法等交流电磁法频率测深的优势，省略了笨重的供电场源，天然电场物探仪具有轻便高效、携带非常方便，在资源勘探中，特别是大面积资源勘探中大面积电法普查，迅速圈定异常区域，勘探速度比直流电法勘探提高10倍以上。
大大提高工作效率。
虽然天然电场物探仪还是受到一些制约，但已经找到相关方法来改进完善，相信在未来会得到更加广阔的发展与应用。
关键词：天然电场 物探仪 资源勘探 MT目录一、天然电场物探仪主要原理与特点 (1)（一）、天然电场物探仪主要原理 (1)（二）、天然电场物探仪主要特点 (2)（三）、天然电场物探仪主要用途 (2)二、天然电场物探仪仪器介绍 (3)（一）、仪器设计主要功能结构介绍 (3)（二）、仪器部分电路设计介绍 (3)（三）、量产仪器介绍 (6)三、天然电场物探仪与传统直流激电仪的对比测试 (8)（一）、天然电场物探仪与传统时间域激电仪的对比 (8)（二）、在海南某地实际测试对比 (8)四、天然电场物探仪在资源勘探中的应用 (11)（一）、在某地多金属矿资源勘探中的应用 (11)（二）、在某破碎带型金矿资源勘探中的应用 (12)（三）、在寻找地下水资源勘探中的应用 (14)五、天然电场物探仪的发展中存在的问题及解决方法建议 (16)（一）、天然电场物探仪的发展存在的问题 (16)（二）、解决影响天然电场物探仪发展几点建议 (16)六、结论 (17)致谢 (18)参考文献 (19)一、天然电场物探仪主要原理与特点（一）、天然电场物探仪主要原理天然电场物探仪是利用大地天然电磁场作为工作场源，研究地球内部的电性结构，依据不同频率的电磁波在导电煤质中具有不同趋肤深度的原理，在地表测量由高频至低频的地球电磁响应序列，研究地下不同深度地质体的电性变化差异，确定地下地质体的赋存状态，天然电场物探仪主要根据以下3个方面的基础理论。
1、电磁波传播理论、亥姆霍兹方程地面电磁波发送到地下，电磁波在岩土中的传播遵循Maxwell方程。
如果假设大多数地下岩土为无磁性物质，并且宏观上均匀导电，不存在电荷积累，那么Maxwell方程就可简化为：∇2H+k2H=0（1-1）∇2E+k2E=0式中 k称为波数（或传播系数）k=[ω2με−iωσμ]12（1-2）考虑到传播系数k为复数，令k=b+ia，其中：a称为相位系数，b称为吸收系数。
在ADMT系列天然电场物探仪测量的电磁波频率范围内（0.1Hz~5KHz）,通常可以忽略位移电流，这时K进一步简化为：k=−iωμσ (1-3)2、波组抗与电阻率有亥姆霍兹方程变化的磁场感生出变化的电场，我们有磁电关系：E H =−iωρk（1-4）表面阻抗Z定义为地表电场和磁场水平分量的比值。
在均匀大地的情况下，此阻抗与入射场的极化无关，和地电阻率以及电磁场的频率有关：Z=EH=√ωμρe iπ/4（1-5）（1-5）式可用于确定大地的电阻率：ρ=15f |EH|2（1-6）3、趋肤深度在无磁性介质中，趋肤深度公式为：δ≈503√ρ/f（1-7）由上式可知，电磁波的穿透深度与频率、电阻率有关系。
在频率一定时，电阻率越高穿透深度越大，电阻率一定时，频率越低穿透深度越大。
（二）、天然电场物探仪主要特点1、操作简便：采用全触摸智能化操作，简单易学，对于没有勘探经验的人员可以在 2 小时内完成相关培训。
2、高效：多个频率同时测量，测量速度快，与传统人工电场勘探相比勘探速度和效率均提高 10 倍。
3、轻便便携：利用大地天然电磁场作为信号源，不需要笨重的人工供电场源部分，携带使用非常方便。
4、高精度测量：采用高性能放大器及进口核心部件，采用高性能AD转化器，分辨率高达0.001mV，±0.1%的高精度测量，让仪器能更好地应用于高阻地区工作，获得更深、更好的测量结果。
5、抗干扰能力强：通过多档增益和衰减的设计模式，并进行两级工频抑制及采用高精度的滤波IC使得抗干扰能力大大的加强，对50HZ工频抑制由于80dB。
适合各种地质环境。
6、频率响应范围广：根据频率测深法理论频率与测量深度成反比，1-5000HZ的宽频响应，充分满足测量深度的要求。
（三）、天然电场物探仪主要用途1、广泛用于金属矿、非金属矿、石油天然气、煤矿等矿产资源的详查和普查勘探，减少地质钻探量，降低矿山投资的风险、提高矿产投资的科学性及成功率。
2、广泛用于地下水、地热、温泉等资源详查和普查勘探，提高钻井取水资源的成功率。
3、广泛用于煤矿采空区、地下水灾害、堤坝隐患、断裂带及陷落柱、山体滑坡等水文地质的详查和普查勘探，确定水库坝基和防洪大堤隐患位置、寻找断裂带及陷落柱、山体滑坡、煤矿采空区等4、广泛用于铁路、桥梁等工程地质勘探，城市物探，考古挖掘，地下管线等详查和普查勘探。
二、天然电场物探仪仪器介绍（一）、仪器设计主要功能结构介绍天然电场物探测量仪由测量电极、衰减增益部分、工频抑制部分、检波部分、主控制器、数据存储和人机界面等部分组成(如图2-1)，在仪器的信号输入端加入衰减、增益及工频（50HZ、60HZ）滤波部分并使用波段开关进行转换，方便使用者灵活运用，在在程控滤波和检波部分采用高性能的进口检波芯片以达到高精度的频率固定误差（一般在1%）并且频率测量频率范围广达到（1-5K）HZ充分满足测量精度和测量深度的要求，在整个电路设计采用两级工频滤波和程控滤波和检波部分采用高性能的进口检波芯片等一系列设计，并采用高性能的２４位△－∑Ａ／Ｄ转换器实现对微弱信号高效转换测量。
整机具有测量精度高，响应频率范围广，抗干扰能力强等显著特点，是在长期的实践中不断完善实践研发的产品，工频抑制优于80dB，充分解决天然电场的干扰问题实现高精度稳定测量。
图2-1 原理框图（二）、仪器部分电路设计介绍1、工频抑制电路为提高整机抗干扰能力，本仪器采用Q值可调的有源双T带阻滤波器，滤除50Hz 和60Hz的工频干扰，衰减为80 dB。
如图2-2所示：图2-2：工频抑制电路原理图2、衰减电路采用无源电容电阻网络实现衰减X0.1，X0.01。
如图2-3所示：图2-3:衰减电路原理图3、放大电路原理采用有源高精度放大器实现信号的放大，放大倍数为：X20，X50。
如图2-4所示，调整RG的阻值实现放大倍数的调整。
图2-4：放大电路原理图4、程控放大根据信号的强弱，本仪器自适应切换相应的放大倍数，分为4个放大倍数X1，X10，X100，X1000。
如图2-5所示：图2-5：程控放大电路原理框图5、程控滤波采用CMOS双二阶通用开关电容有源滤波器，通过微控制器控制其精确滤波函数，设置其内部中心频率、Q值、工作模式来实现对信号的选频滤波，提高微弱信号检测的精度。
如图2-6所示：图2-6 程控滤波电路原理框图（三）、量产仪器介绍目前在市场上销售的产品有上海艾都能源科技有限公司所研发、生产的天然电场物探仪产品较为成熟，本文挑选了一款ADMT-6A多功能天然电场物探仪（图2-7）来说明，该仪器采用7寸超大触摸屏设计，量程为0-400mv，测量频率为2000、1200、900、600、500、400、300、200、170、120、100、80、67、57、43、39、35、31、28、25、21、18、15、12、10、8、7、6、5、4HZ共计30个测量频率，频率误差为0.1%，分辨率达到0.001mV。
图2-7 ADMT-6A多功能天然电场物探仪主机接地电极一般采用紫铜电极（图2-8）或不极化电极（图2-9），为了方便在野外使用，一般在紫铜电极中的上端配置尼龙手柄和快速电缆接头。
由于在野外工作，连接电缆（图2-10）一般需要解决导电、抗拉、屏蔽三个问题，并且配置快速接头。
图2-8：紫铜电极图2-9：不极化电极图2-10：连接电缆中国地质大学（武汉）远程与继续教育学院毕业设计（论文）三、天然电场物探仪与传统直流激电仪的对比测试（一）、天然电场物探仪与传统时间域激电仪的对比直流激电仪是传统电法勘探中应用较广泛的一种仪器，主要是根据不同的勘探深度使用不同功率的发送机向大地供电,电阻率法是采用A、B两电极供电，测量M、N两电极间的电位差△VMN也就是一次场，并依照公式：ρs=K∆U MN I（3-1）计算出各测点上的视电阻率，同时在向大地供电时也为大地充电了，所以在断电后的瞬间能测量到二次场△V2通过下面公式我们可以得到视激化率ηS:ηs=∆V2∆V×100%（3-2）根据不同的视电阻率、视激化率变化来判断地质体的各种资源，因而为了测量准确及得到最大的勘探深度，为了能够准确地测量△VMN、△V2、供电电流I，就必须加大供电电源，一般5KW的供电电源重量达到150KG，30KW的供电部分达到1.5吨，而天然电场物探仪则采用天然电磁场作为场源，省略了笨重的供电部分，并且使用频率测深的方法来测量深度，所以速度快。
（二）、在海南某地实际测试对比为了证明天然电场物探仪的效果是否跟传统的直流激化极化法的勘探效果一样，我们在海南某矿业公司矿区同时使用5KW的大功率激电仪与我们研发设计的天然电场物探仪进行对比试验，在时间勘探中国天然电场物探仪的勘探速度非常快，在同一个剖面上大功率激电仪用了3天时间勘探的测区，使用天然电场物探仪不到半天时间就完成了数据采集工作。
并且在多个剖面的勘探结果中的异常判断上得到惊人的一致效果，下面图3-1、图3-2就是其中一个测区的效果图对比图：图3-1: 大功率极化法勘探效果图。
图3-2: 天然电场物探仪勘探效果图从图3-1中横（X）轴是测线总长也称点距之和，纵（Y）轴是几条测线所做的一个平面图，因为激电仪在找矿中我要看高极化率，在图3-1中可以明显的看到在Y轴是-10米和X轴20米处到Y轴10米处和X轴50米处（即绿色到红色部分），我们看到了高激化异常很可能是有矿的异常表现。
