地质雷达在地下水探测中的应用地质雷达方法具有操作简便，使用成本较低，对隧道施工干扰较小等特点，因而在国内隧道建设中广为采用。
近年来经过广大物探工作者的积极探索，使得地质雷达在隧道超前预报中发挥出了重要作用，成为隧道超前预报的一种重要方法，尤其在探测地下水方面更是积累了许多宝贵的经验。
2.1地质雷达（GPR）检测方法简介地质雷达(亦称探地雷达)是目前分辨率最高的工程地球物理方法，在工程质量检测、场地勘察中被广泛应用，近年来在我国也被用于隧道超前预报工作，国外还少见此种用法。
探地雷达是通过发射和接收到的反射波来实现探测的。
其工作原理是基于不同岩土介质电磁波阻抗的不同，电磁波在地质体中传播时遇到波阻抗变化界面会发生反射，根据接收到的反射波的走时和波相可推断界面的位置和性质。
水是自然界中常见的物质中介电常数最大、电磁波速最低的介质。
与岩土介质和空气的差异很大。
含水界面会产生强烈的电磁反射，岩体中的含水溶洞、饱水破碎带很容易被地质雷达检测发现，因而将地质雷达作为掌子面前方含水的断裂带、破碎带、溶洞的预报工具。
在深埋隧道和富水地层以及溶洞发育地区，地质雷达是一种很好的预报手段。
但是地质雷达目前探测距离较短，大约在20~25m以内。
对于长隧道只能根据施工进度分段进行，相互影响较大，同时雷达记录易受洞内侧壁和机具的干扰，增加了预报难度和风险。
2.2 地质雷达方法原理探地雷达检测是利用高频电磁波以宽频带短脉冲的形式，其工作过程是由置于地面的发射天线发送入地下一高频电磁脉冲波(主频为数十兆赫至数百兆赫乃至千兆)，地层系统的结构层可以根据其电磁特性如介电常数来区分，当相邻的结构层材料的电磁特性不同时，就会在其界面间影响射频信号的传播，发生透射和反射。
一部分电磁波能量被界面反射回来，另一部分能量会继续穿透界面进入下一层介质，电磁波在地层系统内传播的过程中，每遇到不同的结构层，就会在层间界面发生透射和反射，由于介质对电磁波信号有损耗作用，所以透射的雷达信号会越来越弱。
水文物探方法在测定地下水流速流向中的运用摘要:水文地球物理勘探是根据地下水本身存在的地质结构或物理性质的差异，采用物理方法间接勘探地质、水文地质和地下水特征的手段，主要包括三个重要组成部分：地面物探、测量技术和遥感技术。
水文物探成本低、速度快、用途广泛，所以物探成为水文地质调查中必不可少的勘探手段。
通过水文物探方法测定地下水流速流向,确定水文地质参数, 不仅可以提高工作效率，还可以节约勘探成本。
本文系统首先说明了水文勘探的必要性，其次介绍了水文物探的工作原理、技术方法，并对应用效果进行了评价。
关键词：水文物探；地下水流速；地下水流向；应用降水会沿着岩石和土壤中的孔洞和裂缝向下渗透，在地壳上部形成渗流场。
但是渗流场的空间分布很不均匀，这是因为地壳上部岩土体中孔隙、裂隙发育程度的很不均匀。
地下水的流速，流向是含水层渗流场重要的影响因素，不仅在影响地下水的开发方面具有重要作用，而且在预防和对抗环境污染，污染物的运输和建筑施工等方面也发挥着重要作用，但埋在地表下的地下水难以直接进行测量，地下水含水层的空间结构复杂造成地下水运动的复杂性，更是对勘测难上加难。
检测地下水的流速和流向不仅可以获得含水层渗流场的分布情况，也有助于描述非均质含水层。
一、地下水流速流向研究意义地下水流动特性(流速、流向)的研究对人类生存生活和施工建设等方面具有重要的意义。
在淡水资源珍贵的今天，地下水更加成为一种宝贵的自然资源，对工农业发展具有较为重要的影响，地下水不仅是人类生存发展的重要资源，而且可以平衡水资源和节约水资源，这也是地下水的重要责任之一。
对地下水的合理规划和利用是我国实现可持续发展的重要保障中国经济的快速发展。
但是，地下水也是污染物输送的重要媒介，所以研究其运移规律和特征是污染治理的基础，在处理地下水污染过程中，对地下水的流向和流速进行检测可以获得地下水湿层的沉降参数，不仅可以为地下水生产、工程安全提供切实保障，还可以为设计、施工和防灾提供可靠的参考依据。
综合物探方法在贫水山区找水中的应用分析
贫水山区是指水资源相对较为匮乏的山区地域。
针对贫水山区的水资源问题，综合物
探方法可以发挥重要的作用。
本文将从综合物探方法的原理、常用技术和应用案例等方面
进行分析，探讨该方法在贫水山区找水中的应用。
综合物探方法是指将多种物理探测技术相结合，利用地球物理学原理对地下水的存在
和分布进行探测的方法。
常用的综合物探方法包括电法测深法、地磁法、重力法和地震法等。
电法测深法是一种通过测量地下电阻率来推断地下水位和水层深度的方法。
在贫水山
区找水中，电法测深法可以用来确定地下水位、水文地质断裂带的位置以及断层的规模等。
通过测量地下电阻率的变化，可以追踪地下水流动路径，为地下水资源的合理开发提供科
学依据。
地磁法是基于地球磁场的空间分布和变化来探测地下物质的方法。
在贫水山区找水中，地磁法可以用来检测地下储水层的存在以及其深度和厚度等。
通过测量地下储水层的磁场
异常，可以判断储水层的扩展范围和储水条件，为找水选点提供指导。
地震法是通过测量地下地震波传播的速度和频率来推断地下构造和岩性的方法。
在贫
水山区找水中，地震法可以用来确定地下水层的存在和延伸程度，预测地下水储量和分布
情况。
通过测量地下地震波的反射和折射，可以获取地下水层的相关信息，为贫水山区的
水资源开发和利用提供技术支持。

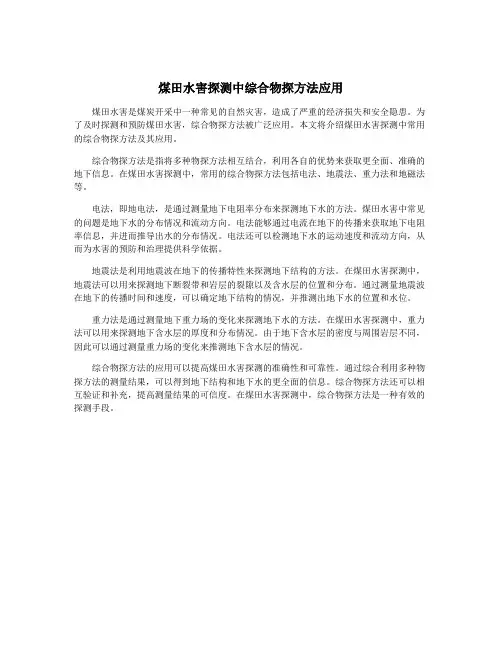

煤田水害探测中综合物探方法应用
煤田水害是煤炭开采中一种常见的自然灾害，造成了严重的经济损失和安全隐患。
为了及时探测和预防煤田水害，综合物探方法被广泛应用。
本文将介绍煤田水害探测中常用的综合物探方法及其应用。
综合物探方法是指将多种物探方法相互结合，利用各自的优势来获取更全面、准确的地下信息。
在煤田水害探测中，常用的综合物探方法包括电法、地震法、重力法和地磁法等。
电法，即地电法，是通过测量地下电阻率分布来探测地下水的方法。
煤田水害中常见的问题是地下水的分布情况和流动方向。
电法能够通过电流在地下的传播来获取地下电阻率信息，并进而推导出水的分布情况。
电法还可以检测地下水的运动速度和流动方向，从而为水害的预防和治理提供科学依据。
地震法是利用地震波在地下的传播特性来探测地下结构的方法。
在煤田水害探测中，地震法可以用来探测地下断裂带和岩层的裂隙以及含水层的位置和分布。
通过测量地震波在地下的传播时间和速度，可以确定地下结构的情况，并推测出地下水的位置和水位。
重力法是通过测量地下重力场的变化来探测地下水的方法。
在煤田水害探测中，重力法可以用来探测地下含水层的厚度和分布情况。
由于地下含水层的密度与周围岩层不同，因此可以通过测量重力场的变化来推测地下含水层的情况。
综合物探方法的应用可以提高煤田水害探测的准确性和可靠性。
通过综合利用多种物探方法的测量结果，可以得到地下结构和地下水的更全面的信息。
综合物探方法还可以相互验证和补充，提高测量结果的可信度。
在煤田水害探测中，综合物探方法是一种有效的探测手段。
物探方法在地下热水勘探中的应用张启;杨天春;王齐仁;许德根【摘要】Applied geophysics has acted as an important role in aspect of groundwater exploration in water lacking regions or hot spring prospection for tourism exploitation. The author presents application effects of natural electric field frequency se-lection method on hot spring exploration,and interprets formation mechanism of anomalies. According to the author’s practical experience in recent years,water-bearing structures bring on visible electric potential anomalies and the pointer swing for fre-quency selection method. This method has been used to prospect hot spring in a place of Liuyang city,Hunan province. When application effects of other geophysical methods are restricted by circumstances,obvious anomalies are obtained above water-bearing fracture zones by the frequency selection method. The borehole result testifies the validity of natural electric field fre-quency selection method.%缺水地区需要寻找地下水，旅游开发有时需要寻找温泉，地球物理勘探也因此在这些方面发挥了重要的作用。
物探方法在找水定井中的应用【摘要】我国水资源短缺，因此地下水的高效率、高精度勘查就成为水资源研究中首先要解决的问题。
本文对找水定井中的几种物探方法进行介绍，并以实际勘察工作为例探讨了物探方法在找水定井中的应用。
【关键词】物探；找水定井；激发极化法；瞬变电磁法一、找水定井中的物探方法水文地质物探是根据地下岩层在物理性质上的差异，借助于专门的物探仪器，通过测量、分析其物理场的分布、变化规律来进行水文地质调查的一种勘探手段。
物探方法众多，下面对几种主要方法进行介绍。
（一）激发极化法激发极化法就是以岩、矿石激发极化效应的差异为基础来解决地质问题的一类勘探方法。
近年来，激发极化法找水效果十分显著，被誉为找水新法。
我国将激电场的衰减速度具体化为半衰时、衰减度、激化比等特征参数，这些参数不仅能较准确地找到各种类型的地下水资源，而且可以同一水文地质单元内预测水量大小，把激电参数与地层的含水性联系起来。
另外利用激发极化法找水或确定地层的含水性，最好与高密度电阻率法相结合，这样可以降低解释的多解性，提高找水的成功率。
高密度电阻率法在确定高阻或低阻地质体方面具有优越性，但低阻地质体并不代表富含地下水，可能是由于泥岩引起地层的电阻率下降。
这时，可以通过使用激发极化法来区分含水地层和泥岩。
（二）瞬变电磁法（TEM）瞬变电磁法（TEM）是利用不接地回线或接地电极向地下发送脉冲式一次电磁场，用线圈或接地电极观测由该脉冲电磁场感应的地下涡流而产生的二次电磁场的空间和时间分布，从而解决有关地质问题的时间域电磁法。
实际应用中，电磁法在揭示有关含水层结构及位置的同时，也能测量磁场以便绘出地下水位置显著的断层和岩脉。
新式的宽频带数字航空设备及处理系统能够对大于200m深的含水层进行迅速而廉价的探测。
计算机解释技术能够作出深度和含水层的电导率图，这种资料能够直接帮助水文地质学家识别并开发地下水。
（三）可控源大地电磁法（CSAMT）可控源音频大地电磁澍CSAMT）是在大地电磁法（MT）和音频大地电磁法（AMT）的基础上发展起来的一种人工源频率域电磁测深方法。
中国地质大学（北京）成人高等教育毕业设计（论文）题目：内蒙古乌拉特金泉工业园区地下水水源地范围的选定与结论姓名摘要金泉工业园区位于内蒙古自治区乌拉特中旗乌不浪沟沟口处，是2006年3月31日巴彦淖尔市第一届人民代表大会第三次会议通过的巴彦淖尔市国民经济和社会发展第十一个五年规划纲要园区建设中指出的重点建设四大重化工业园区之一。
远期重点规划建设以3000万吨洗煤、1200万吨煤焦化、4×60万千瓦火力发电和300万吨煤制油项目为核心的煤化工园；规划建设40万吨铜冶炼和1万吨镍冶炼等产业为核心的有色金属冶炼产业园；；规划建设以铬盐无钙焙烧项目为核心的铬盐清洁化工产业园。
随着园区的建设发展，对水资源需求量较大，近期工业用水2000万m3/a，生活用水216万m3/a。
远期工业用水2亿m3/a，生活用水1000万m3/a。
工业用水主要用地表水，生活用水主要用地下水，地下水需水量为3万m3/d。
本次工作通过了解了含水层分布规律及地下水富水性、水质、水位变化情况，选择供水有利地段，确定供水方案，评价地下水资源，使之达到C级精度要求，为金泉工业园区确定1－3万m3/d水源地提供依据。
关键词：乌拉特金泉工业园区；地下水源；含水层分布规律。
目录第一章绪论 (1)第一节序言 (1)第二节工作区范围和地理条件 (1)一、地理位置及交通 (1)二、自然地理、气候与水文条件 (2)第三节以往地质及水文地质工作程度 (5)第四节水文地质物探具体任务 (6)第二章水文地质、地球物理特征 (6)第一节区域地质概况 (6)一、地层 (6)二、岩浆岩 (8)三、构造 (8)第二节地球物理特征 (8)一、岩性、沉积岩相物理参数的选择原则 (8)二、岩性、沉积岩相物理参数分析 (9)三、地层电性参数分析 (10)第三章方法技术效果分析及提交成果 (11)第一节地面物探完成情况 (11)第二节视电阻率测深方法有效性分析 (12)第四章工区供水水文地质详查电测深勘查成果的解释推测 (13)第一节电测深曲线的解释方法 (13)第二节详查区视电阻率测深（ρs）综合断面图的解释推测 (13)一、100—134点/1线综合断面解释 (13)二、108/2—112/10—134/2点线综合断面解释 (14)三、100/3—128/3—122/10点线综合断面解释 (14)四、100—130点/4线综合断面解释 (14)五、100—130点/5线综合断面解释 (14)六、100—134点/6线综合断面解释 (15)七、100—130点/7线综合断面解释 (15)八、100—130点/8线综合断面解释 (15)九、100—124点/9线综合断面解释 (16)十、100—186点/10线综合断面解释 (16)十一、100—156点/11线综合断面解释 (16)第三节视电阻率测深等AB/2平面图类的解释推测 (17)一、AB/2=150米视电阻率平面等值线图的解释推测 (17)二、AB/2=340米视电阻率平面等值线图的解释推测 (17)三、AB/2=500米视电阻率平面等值线图的解释推测 (17)四、AB/2=750米视电阻率平面等值线图的解释推测 (17)第五章地下水水源地范围的初步选定 (18)第六章结论与建议 (19)第一节结论 (19)第二节建议 (19)结束语 (20)致谢 (21)参考文献 (22)第一章绪论第一节序言乌拉特金泉工业园区位于内蒙古巴彦淖尔市乌拉特中旗境内，地处阴山山脉南麓，东西长6.5公里，南北宽0.3--3公里，规划面积20平方公里，人口2万人。

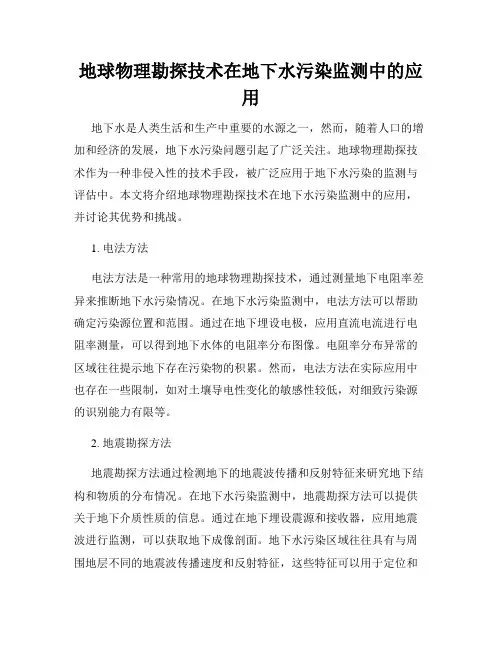

地球物理勘探技术在地下水污染监测中的应用地下水是人类生活和生产中重要的水源之一，然而，随着人口的增加和经济的发展，地下水污染问题引起了广泛关注。
地球物理勘探技术作为一种非侵入性的技术手段，被广泛应用于地下水污染的监测与评估中。
本文将介绍地球物理勘探技术在地下水污染监测中的应用，并讨论其优势和挑战。
1. 电法方法电法方法是一种常用的地球物理勘探技术，通过测量地下电阻率差异来推断地下水污染情况。
在地下水污染监测中，电法方法可以帮助确定污染源位置和范围。
通过在地下埋设电极，应用直流电流进行电阻率测量，可以得到地下水体的电阻率分布图像。
电阻率分布异常的区域往往提示地下存在污染物的积累。
然而，电法方法在实际应用中也存在一些限制，如对土壤导电性变化的敏感性较低，对细致污染源的识别能力有限等。
2. 地震勘探方法地震勘探方法通过检测地下的地震波传播和反射特征来研究地下结构和物质的分布情况。
在地下水污染监测中，地震勘探方法可以提供关于地下介质性质的信息。
通过在地下埋设震源和接收器，应用地震波进行监测，可以获取地下成像剖面。
地下水污染区域往往具有与周围地层不同的地震波传播速度和反射特征，这些特征可以用于定位和识别地下水污染源。
然而，地震勘探方法也存在一些限制，如对于深层地下水污染的监测能力有限，对噪音和干扰的敏感性较高等。
3. 地磁勘探方法地磁勘探方法是利用地下岩矿体和地下水体对地球磁场的响应来推断地下介质性质的一种方法。
在地下水污染监测中，地磁勘探方法可以提供地下水流动路径和地下水污染扩散情况的信息。
通过在地下埋设磁感应线圈，测量地下磁场的变化，可以得到地下磁场异常的分布图像。
地下水污染区域往往具有与周围地层不同的磁场响应特征，这些特征可以用于定位和识别地下水污染源。
然而，地磁勘探方法也存在一些限制，如被金属结构和电力设备等干扰影响较大，对水平方向水流的监测能力较弱等。
4. 地电磁法地电磁法是将电法和磁法相结合的一种地球物理勘探方法。
综合物探方法在寻找地下水中的应用韩忠坤（辽宁省第七地质大队有限责任公司，辽宁 丹东 １１８００３）摘 要：本文主要结合某地区寻找地下水实例说明综合物探方法（包括磁法、联合剖面法、加密电测深法、大地电磁测深法）在寻找地下水方面的实际效果和可行性，为在不同地区运用综合物探方法寻找下水提供参考和方向。
关键词：综合物探方法；寻找地下水中图分类号：Ｐ６３１ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２１）０３－０２２３－２Application of comprehensive geophysical prospecting method in searching for groundwaterHAN Zhong-kun（Ｌｉａｏｎｉｎｇ ｓｅｖｅｎｔｈ Ｇｅｏｌｏｇｉｃａｌ Ｂｒｉｇａｄｅ Ｃｏ．， Ｌｔｄ，Ｄａｎｄｏｎｇ １１８００３，Ｃｈｉｎａ）Abstract: Ｔｈｉｓ ｐａｐｅｒ ｍａｉｎｌｙ ｉｌｌｕｓｔｒａｔｅｓ ｔｈｅ ａｃｔｕａｌ ｅｆｆｅｃｔ ａｎｄ ｆｅａｓｉｂｉｌｉｔｙ ｏｆ ｃｏｍｐｒｅｈｅｎｓｉｖｅ ｇｅｏｐｈｙｓｉｃａｌ ｐｒｏｓｐｅｃｔｉｎｇ ｍｅｔｈｏｄｓ （ｉｎｃｌｕｄｉｎｇ ｍａｇｎｅｔｉｃ ｍｅｔｈｏｄ， ｊｏｉｎｔ ｓｅｃｔｉｏｎ ｍｅｔｈｏｄ， ｄｅｎｓｉｆｉｅｄ ｅｌｅｃｔｒｉｃａｌ ｓｏｕｎｄｉｎｇ ｍｅｔｈｏｄ ａｎｄ ｍａｇｎｅｔｏｔｅｌｌｕｒｉｃ ｓｏｕｎｄｉｎｇ ｍｅｔｈｏｄ） ｉｎ ｓｅａｒｃｈｉｎｇ ｆｏｒ ｇｒｏｕｎｄｗａｔｅｒ ｂｙ ｃｏｍｂｉｎｉｎｇ ｗｉｔｈ ａｎ ｅｘａｍｐｌｅ ｏｆ ｓｅａｒｃｈｉｎｇ ｆｏｒ ｇｒｏｕｎｄｗａｔｅｒ ｉｎ ａ ｃｅｒｔａｉｎ ａｒｅａ， ｓｏ ａｓ ｔｏ ｐｒｏｖｉｄｅ ｒｅｆｅｒｅｎｃｅ ａｎｄ ｄｉｒｅｃｔｉｏｎ ｆｏｒ ｕｓｉｎｇ ｃｏｍｐｒｅｈｅｎｓｉｖｅ ｇｅｏｐｈｙｓｉｃａｌ ｐｒｏｓｐｅｃｔｉｎｇ ｍｅｔｈｏｄｓ ｉｎ ｓｅａｒｃｈｉｎｇ ｆｏｒ ｇｒｏｕｎｄｗａｔｅｒ ｉｎ ｄｉｆｆｅｒｅｎｔ ａｒｅａｓ．Keywords: ｃｏｍｐｒｅｈｅｎｓｉｖｅ ｇｅｏｐｈｙｓｉｃａｌ ｐｒｏｓｐｅｃｔｉｎｇ ｍｅｔｈｏｄ； ｌｏｏｋｉｎｇ ｆｏｒ ｇｒｏｕｎｄｗａｔｅｒ1 区内地质概况工作区内出露的地层比较简单，主要为第四系及太古代地层。
