稳压二极管并联型稳压电路

稳压二极管的工作原理基于稳压二极管的稳压电路图简单的说，（稳压二极管）其实就是利用（二极管）反向击穿后在继续增加（电流）的情况下二极管两端电压保持不变特性制成的二极管。

就普通二极管而言反向击穿不可恢复，稳压二极管则相反。

稳压电路上图是稳压二极管组成的最简单的稳压电路，输入10V直流电压，输出约6V左右输出电压，利用欧姆定律我们可以很容易的计算各元件的取值。

假定需要输出6V，5ma稳压管的稳压值选取6V左右，稳压管的额定电流大于5MA即可，我们可以用10V-6V(稳压二极管稳压值)=4V 也就是说有4V的电压加在了与稳压管串联的（电阻）上，我们用4V/5ma=800欧电阻。

实际选取1K电阻就可以得到6V左右电压。

下面我们来I简单的分析一下这个简单的电路，当输入电压升高时，负载RL的电压也会随之升高，稳压二极管电流增大，由于其电压不变为6V所以多余的电流以电压形式加在电阻R上，形成稳压。

当输出电压不变负载电流加大时，电阻R上的电流，压降随之增大。

负载电压下降，此时稳压管中的电流急剧下降，使R上的压降随之减小从而保持R上的压降基本不变，使负载电压趋于稳定。

上图稳压电路由于稳压精度及输出电流等弊端目前已经很少使用，但是此电路诠释了稳压二极管的（工作原理）。

为了提高输出电流人们把稳压二极管与三极管结合形成如下串联型稳压电路：稳压二极管扩流电路由此电路可知三极管B极被固定为6V,由于BE间存在0.7V左右压降所以此电路输出约5.3V的电压，由于负载RL与三极管E极相连接，构成射极跟随器，所以只要UB固定不变，输出电压就会基本保持不变。

常用的78系列稳压器就采用这种原理，只不过将电压的波动取样，取调整三极管B极，控制输出电压。

上述两种稳压电路已经淘汰，目前我们可以采用78系列三端稳压器，也可以采用LM2596等高新能稳压器件进行稳压。

所以稳压二极管现在有了如下应用。

保护在mos管G极S极连接适当稳压二极管，当GS电压超过GS击穿电压时稳压二极管导通，电压被牵制在稳压稳压二极管的稳压值上，从而保护MOS管不被击穿。

稳压二极管基本稳压电路
稳压二极管是一种具有稳定电压的电子元器件，一般用于保护电路中的负载免受电压波动的影响，以确保负载电路的稳定工作。

其基本稳压电路如下：
1.电压调整器：稳压二极管的正极被连接到电路的正极，负极被连接到电路的负极。

这个电路可以通过调整输入电压来控制输出电压的大小，从而实现稳压的目的。

2.稳压二极管的特性：稳压二极管具有常数电压降，因此无论输入电压如何变化，它的电压降总是保持不变。

当输入电压变化时，稳压二极管会自动改变其电流，使其电压降保持恒定，从而保护负载电路。

3.限流电阻：限流电阻的作用是限制稳压二极管的电流，以确保其工作在安全区域。

如果电流过大，稳压二极管可能会被损坏。

4.负载：负载可以是任何需要稳定电压的电路，例如模拟电路、数字电路、传感器等等，它们都需要稳定的电压来保证其正常工作。

总之，稳压二极管基本稳压电路是非常常见且实用的电路，可以对输入电压进行稳定控制，确保负载电路的稳定工作。

稳压二极管基本稳压电路设计方法1.选取稳压二极管2.确定稳压电流稳压电流是指流过稳压二极管的电流，其大小会影响稳压二极管的稳压特性。

稳压电流通常为稳压二极管的额定电流的10%至20%左右。

3.设计稳压电路基本的稳压电路可以是简单的串联电阻电路。

在设计时，应根据所需稳压电压和稳压电流计算所需电阻值。

稳压电路的设计公式如下：R = (V_in - V_z) / I_z其中，R是电阻值，V_in是输入电压，V_z是稳压电压，I_z是稳压电流。

电阻值应选择最接近计算值的标准值。

如果找不到准确的电阻值，可以使用最接近的标准值，并使用电压分压法调整。

4.稳压电路的额定功率稳压电路的额定功率是指稳压二极管和电阻在正常工作时所能承受的最大功率。

额定功率的计算公式如下：P = (V_in - V_z) * I_z其中，P是额定功率，V_in是输入电压，V_z是稳压电压，I_z是稳压电流。

为确保稳压电路正常工作，电流和功率应小于稳压二极管的额定值。

5.考虑稳压电路的负载能力稳压电路的负载能力是指在正常工作条件下，能够提供给负载的最大电流。

负载能力应根据负载的功率要求以及稳压二极管和电阻的额定功率来确定。

6.稳压电路的继电保护为了保护稳压二极管和电阻免受过流和过电压的损害，可以在稳压电路中添加继电保护电路。

常用的继电保护电路包括过流保护电路和过电压保护电路。

总结：稳压二极管的基本稳压电路设计方法包括选取合适的稳压二极管、确定稳压电流、设计稳压电路、计算额定功率、考虑负载能力和添加继电保护电路。

在设计时要根据所需的稳压电压、稳压电流和功率来合理选择稳压二极管和电阻，并确保稳压电路能够提供稳定的电压输出，并保护稳压二极管和电阻不受损害。

分析稳压二极管的工作原理及其限流电阻的公式推导一、二极管主要参数在实际应用中选择适当的二极管对电路的设计很重要，不同用途的二极管有不同的结构，有不同的参数要求：不同用途的二极管对二极管参数的要求也不同。

二极管的主要参数如下：1、最大整流电流；二极管的最大整流电流是指在规定测试温度下，二极管允许通过的最大平均大流。

二极管在正常工作时，平均工作电流不应超过此值，二则会损坏二极管。

2、最大反向峰值电压：最大反向峰值电压是指在二极管工作时允许承受的最大反向电压3、最大正向浪涌电流：最大正想浪涌电流时二极管允许流过的过量的正向电流，表示二极管承受非正常工作电流（浪涌电流不是经常出现，只是偶然出现）的能力。

一般测试时，规定一个50Hz的浪涌电流。

4、反向电流：指二极管在未击穿是的反向电流（后续会介绍），一般规定在是温度25°C时进行测试。

5、反向恢复时间：当二极管两端电压从正向电压变为反向电压时，理想情况是电流能瞬时截止，但是实际要延迟一段时间，这段时间久成为反向恢复时间。

不同用途的二极管对各种参数的要求不同，表（1-1）和表（1-2）列出了二极管的参数，以供参考二、极管的种类二极管的种类有很多，出了普通的二极管和整流二极管外，还有利用特殊工艺制造的具有各种不同用途的二级管，如稳压管（齐纳二极管）、光敏二极管，发光二极管等。

下面，主要介绍的是在电路中最常见的二极管的一种——稳压二极管三、稳压二极管及其工作原理我们都知道，二极管加反响偏置电压时，如果反向电压达到UBR,则二极管会产生击穿。

击穿时反向电流迅速增加，但是此时二极管两端的电压变化很小。

稳压就是根据PN结的这一特性，经特殊工艺制造的。

稳压管又称齐纳二极管。

使用稳压管可以提供一个较为固定的稳定电压。

稳压管的图形符号和伏安特性曲线如图1所示由图1可知，稳压管在伏安特性的击穿区间电流变化很大，而稳压管上的电压变化很小。

稳压管工作时，应加上反向击穿电压，流过稳压管的电流时反向电流，在击穿区域的反向电流较大，因此稳压管在击穿区的交流电阻很小，大约为几欧到几十欧，有时可近似为零。

整流滤波与并联稳压电路实验报告一、实验目的本实验的主要目的是掌握整流滤波电路和并联稳压电路的基本原理，了解它们在实际应用中的作用和优缺点，并通过实验验证理论知识。

二、实验原理1. 整流滤波电路整流滤波电路是将交流信号转化为直流信号的一种电路。

其基本原理是利用二极管的单向导通特性，将交流信号中的负半周全部削去，只保留正半周，形成了一个具有脉动直流成分的信号。

接下来通过使用电容器对这个脉动直流进行平滑处理，使得输出信号更加稳定。

2. 并联稳压电路并联稳压电路是一种常见的稳压方式。

其基本原理是在输出端并联一个稳压二极管，当输出端电压过高时，稳压二极管就会导通，将多余的电压分担到自身上；当输出端电压过低时，稳压二极管不导通，则整个输出端所承受的负载电阻就会增大，从而使得输出端电压回到正常值。

三、实验器材1. 交流变压器2. 整流滤波电路实验箱3. 并联稳压电路实验箱4. 示波器、万用表等四、实验过程与结果分析1. 整流滤波电路实验（1）将交流变压器的输出端接入整流滤波电路实验箱中，选择所需的交流电压。

（2）将示波器接入整流滤波电路的输出端口，调节示波器的时间基准和垂直增益，观察输出信号的形态和幅值。

（3）依次更换不同容量的电容，观察输出信号的变化，并记录下各个容量下输出信号的峰值、平均值和纹波系数。

（4）根据记录数据绘制出不同容量下的输出信号曲线图，并分析各个参数之间的关系。

2. 并联稳压电路实验（1）将交流变压器接入并联稳压电路实验箱中，选择所需的交流电压。

（2）将示波器接入并联稳压电路的输出端口，调节示波器的时间基准和垂直增益，观察输出信号的形态和幅值。

（3）依次更换不同规格和型号的稳压二极管，观察输出信号的变化，并记录下各个参数。

（4）根据记录数据绘制出不同稳压二极管下的输出信号曲线图，并分析各个参数之间的关系。

五、实验结论通过本次实验，我们掌握了整流滤波电路和并联稳压电路的基本原理，了解了它们在实际应用中的作用和优缺点。

稳压二极管原理电路及应用引言二极管因用途不同而种类繁多。

稳压二极管是其中的一种。

我们知道晶体二极管具有单向导电的性能。

正向连接时是导电的(在电路中，二极管的正极接电源的正极，二极管的负极接电源的负极)，反向连接是不导电的，只有很小很小的漏电流。

但是如果给某些特定二极管反向电压逐渐加大到某一数值，二极管就会被击穿，这时二极管又开始反向导电。

随着导电电流逐渐增大(只要电流不是增加到损坏二极管的程度)，二极管两端的电压却基本上保持不变，几乎恒定在二极管击穿的电压数值上。

这就是二极管的反向击穿特性。

利用这个特性，人们制成稳压二极管[1]。

由于这种反向击穿特性能起稳压作用，所以在电路中稳压二极管必须反向连接，就是二极管的正极接电源的负极，二极管的负极接电源的正极。

1．稳压二极管的原理及电路1.1稳压管的特性稳压管的伏安特性曲线如图l所示。

由图可见，反向电压在一定范围内变化时，反向电流很小;当反向电压增高到击穿电压时，反向电流突然剧增，即稳压管反向击穿;此后，虽然电流在很大范围内变化，但稳压管两端的电压变化很小，这一特性便可用来稳压。

稳压管与其他二极管不同的是，其反向击穿是可逆的。

当反向电压去掉后，稳压管又恢复正常状态但是，如果反向电流超过允许值，稳压管的PN结也会因过热而损坏。

由于硅管的热稳定性比锗管好，因此一般都用硅管做稳压二极管，例如2CW系列和2DW系列都是硅稳压二极管[2]图1 硅稳压二极管伏安特性和符号1.2 稳压管的主要参数1.2.1 稳定电压U:稳压管反向击穿后稳定工作时的电压值称为稳定电压，如2CW13型为5V一6.5V，具有温度补偿作用的2DW7A型稳压管为5.8V一6.6V。

对于某只稳压管，其U Z是这个范围内的某一确定数值。

因此在使用时，具体数值需要实际测试。

1.2.2 稳定电流I Z稳压管反向击穿后稳定工作时的反向电流称为稳定电流。

稳压管允许通过的最大反向电流称为最大稳定电流I Zmax。

稳压二极管工作原理、参数、稳压电路设计方法图文说明常见稳压二极管如图1.14 所示。

(a) 实物图(b) 图形和文字符号图1.14 常见稳压二极管1.稳压二极管工作原理加在二极管上的反向电压如果超过二极管的承受能力，二极管就要击穿损毁。

但是有一种二极管，它的正向特性与普通二极管相同，而反向特性却比较特殊：当反向电压加到一定程度时，虽然管子呈现击穿状态，通过较大电流，却不损毁，并且这种现象的重复性很好；反过来看，只要管子处在击穿状态，尽管流过管子的电在变化很大，而管子两端的电压却变化极小，该二极管起到了稳压作用。

这种特殊的二极管叫稳压管，其实物如图1.14所示，它的特性曲线和符号如图1.15所示，其正向特性曲线与普通二极管相似，而反向击穿特性曲线很陡。

在正常情况下稳压管工作在反向击穿区，由于曲线很陡，反向电流在很大范围内变化时，端电压变化很小，因而具有稳压作用。

图中的U Z表示反向击穿电压，当电流的增量△I Z很大时，只引起很小的电压变化，即△U Z变化很小。

图1.15 稳压二极管符号及伏安特性曲线2.稳压管的主要参数⑴稳定电压指稳压管通过规定的测试电流时，稳压管两端的电压值。

由于制造工艺的原因，同一型号管子的稳定电压有一定的分散性。

⑵稳定电流I Z指稳压管的工作电压等于稳定电压时通过管子的所需最小电流。

低于此值，无稳压效果；高于此值，只要不超过最大工作电流I ZM 均可以正常工作，且电流越大，稳压效果越好。

⑶动态电阻 指稳压管两端电压变化量与相应电流变化量的比值，即：ZZ Z I U r ∆∆= 稳压管稳压性能的好坏，可以用它的动态电阻r Z 来表示。

稳压管的反向特性曲线愈陡，则动态电阻愈小，稳定效果愈好。

⑷最大工作电流I ZM 和最大耗散功率P ZM最大工作电流I ZM 指管子允许通过的最大电流。

最大耗散功率P ZM 等于最大工作电流I ZM 和他对应的稳定电压U Z 的乘积，它是由管子的温升所决定的参数。

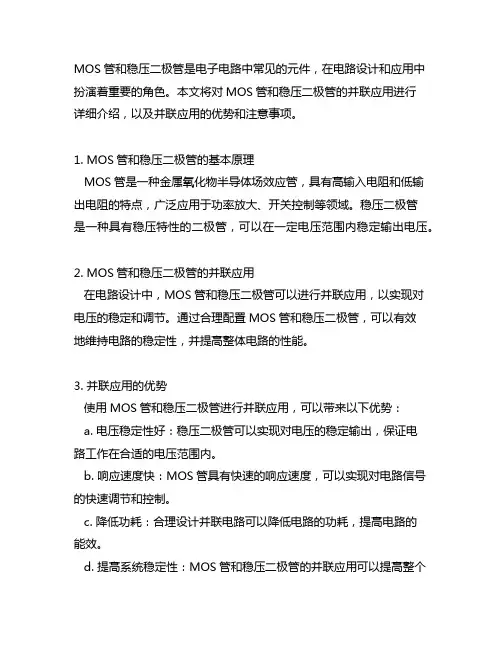

MOS管和稳压二极管是电子电路中常见的元件，在电路设计和应用中扮演着重要的角色。

本文将对MOS管和稳压二极管的并联应用进行详细介绍，以及并联应用的优势和注意事项。

1. MOS管和稳压二极管的基本原理MOS管是一种金属氧化物半导体场效应管，具有高输入电阻和低输出电阻的特点，广泛应用于功率放大、开关控制等领域。

稳压二极管是一种具有稳压特性的二极管，可以在一定电压范围内稳定输出电压。

2. MOS管和稳压二极管的并联应用在电路设计中，MOS管和稳压二极管可以进行并联应用，以实现对电压的稳定和调节。

通过合理配置MOS管和稳压二极管，可以有效地维持电路的稳定性，并提高整体电路的性能。

3. 并联应用的优势使用MOS管和稳压二极管进行并联应用，可以带来以下优势：a. 电压稳定性好：稳压二极管可以实现对电压的稳定输出，保证电路工作在合适的电压范围内。

b. 响应速度快：MOS管具有快速的响应速度，可以实现对电路信号的快速调节和控制。

c. 降低功耗：合理设计并联电路可以降低电路的功耗，提高电路的能效。

d. 提高系统稳定性：MOS管和稳压二极管的并联应用可以提高整个系统的稳定性和可靠性。

4. 注意事项在进行MOS管和稳压二极管并联应用时，需要注意以下事项：a. 输入输出特性匹配：确保MOS管和稳压二极管的输入输出特性匹配，以实现最佳的电路效果。

b. 温度效应补偿：考虑温度对MOS管和稳压二极管性能的影响，合理进行温度效应的补偿和调节。

c. 电路稳定性测试：在实际应用中，对并联电路的稳定性进行测试和验证，确保电路能够可靠工作。

5. 结论MOS管和稳压二极管的并联应用在电路设计中具有重要的意义，可以实现对电压的稳定和调节，提高电路的稳定性和性能。

在实际应用中，需要根据具体电路需求，合理选择并配置MOS管和稳压二极管，并进行严谨的测试和验证，以确保电路的稳定可靠工作。

以上便是对MOS管和稳压二极管并联应用的介绍，希望对读者对电子电路设计有所启发和帮助。

稳压二极管并联电容钽电容概述说明以及解释1. 引言1.1 概述本文将介绍稳压二极管并联电容和钽电容的概念、作用和应用。

稳压二极管并联电容是一种常见的电路设计技术，旨在提供稳定的电源输出并减少噪声干扰。

而钽电容作为一种优质的电容器件，具有高频响应和低ESR（等效串联电阻）等特点，在稳压二极管并联电路中发挥重要作用。

1.2 文章结构文章将分为五个部分进行论述：引言、稳压二极管并联电容、钽电容概述与说明、解释稳压二极管并联电容原理和机制以及结论。

每个部分都将深入探讨相关内容，并提供实际应用案例和解决方案。

1.3 目的本文旨在向读者介绍稳压二极管并联电容及其配合使用的钽电容的基本原理和优势。

通过对二者的详细分析，读者能够更好地理解它们在电路中的作用，并能正确选择和应用这些元件，从而改善系统的稳定性和性能。

以上是“1. 引言”部分内容的详细说明，后续部分将深入探讨稳压二极管并联电容和钽电容的特点、应用场景以及原理解释等内容。

2. 稳压二极管并联电容：2.1 稳压二极管的原理和作用：稳压二极管是一种特殊的二极管，其具有稳定电压的特性。

它通过将多余的电流绕过负载，使得负载电压保持在一个稳定的水平上。

稳压二极管采用反向击穿电压时，通过控制放大倍数，可以输出一个相对恒定的电压，从而实现对输入电流波动的抵消。

2.2 并联电容的作用和优势：并联电容在稳压二极管电路中起到滤波和去除高频噪声的作用。

一般来说，它可以提供较好的瞬态响应，并帮助减少杂散噪声以及抑制高频振荡。

并联电容还能够增加系统的可靠性和稳定性。

它可以提供额外的能量存储，并在需要时释放出来以保证系统正常运行。

此外，并联电容在处理瞬时功率需求方面具有较高的效能。

2.3 稳压二极管与并联电容的配合应用场景：稳压二极管与并联电容通常被广泛应用于各种需要稳定电压输出的电子设备中。

其中包括但不限于：电源供应器、通信系统、自动控制装置等。

通过将稳压二极管和并联电容组合起来，可以实现对输入电流和电压的稳定性控制，并能够有效地抑制系统中产生的杂散噪声和振荡。

二极管稳压电路原理
在电子电路中，稳压电路起着非常重要的作用，它可以保持输出电压的稳定性，使电路中的其他元件能够在一个稳定的工作电压下正常工作。

而二极管稳压电路作为一种常见的稳压电路，具有简单、可靠、成本低等优点，在实际应用中得到了广泛的应用。

二极管稳压电路的原理主要是利用二极管的正向导通特性和反向截止特性来实
现对输入电压的稳压。

在二极管稳压电路中，一般会采用稳压二极管或者普通二极管与稳压管结合的方式来实现稳压功能。

稳压二极管是一种特殊的二极管，它的特点是在一定的正向电压下，其正向漏
电流变化很小，因此可以在一定程度上稳定输出电压。

而普通二极管与稳压管结合的方式则是通过二极管的正向导通特性和稳压管的反向截止特性来实现稳压功能。

当输入电压发生变化时，二极管的导通电压也会发生变化，从而使稳压管的工作状态发生变化，以维持输出电压的稳定性。

在二极管稳压电路中，一般会加入一个限流电阻，以限制稳压管的工作电流，
从而保护稳压管不会过载损坏。

此外，还可以加入滤波电容来减小输出电压的纹波，提高稳压电路的稳定性。

二极管稳压电路的原理虽然相对简单，但是在实际应用中需要根据具体的电路
要求选择合适的二极管和稳压管，并合理设计限流电阻和滤波电容，以确保稳压电路能够稳定可靠地工作。

总的来说，二极管稳压电路通过利用二极管的正向导通特性和反向截止特性来
实现对输入电压的稳压，具有结构简单、成本低、稳定性好等优点，因此在各种电子设备中得到了广泛的应用。

当然，在实际应用中需要根据具体的要求进行合理设计，以确保稳压电路的稳定性和可靠性。

稳压二极管电路中串联与并联的作用
稳压二极管是一种常用的稳压器件，它能够稳定输出电压，在各种电路中都得到广泛应用。

在稳压二极管电路中，串联和并联是常见的两种电路结构，它们的作用和特点各不相同。

1.串联结构
串联结构是指将稳压二极管串联在电路中，使电路通过稳压二极管，以稳压二极管的额定输出电压Vz作为电路的输出电压。

串联结构的主要作用是保证输出电压的稳定性和精度。

串联结构在电路中的原理是：当电路中负载变化时，稳压二极管会自动调整其工作状态，以保持输出电压不变。

当电路中负载电流较小时，稳压二极管会工作在截止状态，此时它的阻值很大，可以保证输出电压的稳定性。

当电路中负载电流增加时，稳压二极管会进入正常工作状态，此时它的阻值变小，可以保证输出电压不变。

串联结构的优点是：结构简单，可靠性高，输出电压稳定度和精度高。

但串联结构的缺点也是比较明显的，就是输出电流较小，仅适用于小功率负载。

并联结构在电路中的原理是：稳压二极管会将电路中的噪声和波动滤波掉，以保证电路的稳定性。

由于稳压二极管处于开路状态，因此输出电流的大小取决于电路中的负载和输入电压。

总体而言，串联结构和并联结构在稳压二极管电路中都有其独特的作用和优缺点。

在实际应用中，需要根据电路设计的要求和负载的特性来选择合适的电路结构。

稳压管稳压电路图及工作原理当电网电压波动或负载RL变化时，自动调节使直流输出电压稳定。

主要器件：稳压二极管，限流电阻电路分析：本例电路是最简单的稳压管稳压电路，由限流电阻R1和稳压管D1组成。

Ui是输入电压；Uo是输出电压，即稳压管两端的电压Vz（电路是并联）。

本例电路既可以作为基准电压源，也可以单独作为输出电压固定、负载电流较小的稳压电路中使用，实用性较强。

其稳压原理如下：当负载电阻不变，输入电压Ui增大（或者输入电压不变，负载电阻RL增加）时，输出电压Uo将上升，使稳压管D1的反向电压会略有增加，随之流过稳压管D1的电流增加，于是流过电阻R1的电流将增加，限流电阻R1上的压降将变大，使得Ui增量的大部分压降在R1上被消耗，从而使输出电压Uo基本维持不变。

反之，当负载电阻不变，输入电压Ui下降（或者输入电压不变，负载电阻RL减小）时，输出电压Uo将下降，使稳压管D1的反向电压也随之下降，流过稳压管D1的反向电流也略微下降，于是，流过电阻R1的电流将减少，限流电阻R1上的压降将变小，这样Uo的电压又会上升，这样稳定后，电压Uo还是基本维持不变。

总结：不管是变化量增加还是减少。

都会造成限流电阻R压降的变化，从而维持输出的稳定。

可见，除稳压管外，限流电阻R的选取也是这个电路的关键点。

下面是限流电阻R的选取计算方法：稳压管的选取原则：1、稳压管能够稳压的最大电流Izmax应大于负载电流最大值ILmax的1.5到3倍。

2、稳压电路的输入电压Ui》Uo，一般选取2到3倍的Uo。

输入电压不能太大，否则容易烧掉限流电阻和稳压管。

注意：本例电路虽然简单实用，但是也有它的缺点：输出电压Uo不可调；稳压管的Iz电流动态范围很小，限制了它的使用范围。

常在一些数字电路中，用做基准电压源。

直流稳压电源技术——并联稳压电源直流稳压电源技术——并联稳压电源第三章并联稳压电源经整流滤波后输出的直流电压，虽然平滑程度较好，但其稳定性仍⽐较差。

其原因主要有以下⼏个⽅⾯：1、由于输⼊电压不稳定（通常交流电⽹允许有±10％的波动），⽽导致整流滤波电路输出直流电压不稳定；2、由于整流滤波电路存在内阻，当负载变化时，引起负载电流发⽣变化，使输出直流电压发⽣变化；3、由于电⼦元件（特别是导体器件）的参数与温度有关，当环境温度发⽣变化时，引起电路元件参数发⽣变化，导致输出电压发⽣变化；4、整流滤波后得到的直流电压中仍然会有少量纹波成份，不能直接供给那些对电源质量要求较⾼的电路。

所以，经整流滤波后的直流电压必须采取⼀定的稳压措施才能适合电⼦设备的需要。

常⽤的直流稳压电路有并联型和串联型稳压电路两种类型。

⼀、硅稳压管并联稳压电源1、电路原理分析图3－1－1是硅稳压管稳压电源。

其中D1是稳压⼆极管，R1是限流电阻，R2是负载。

由于D1与R2是并联，所以称并联稳压电路。

此电路必须接在整流滤波电路之后，上端为正下端为负。

由于稳压管D1反向导通时两端的电压总保持固定值，所以在⼀定条件下R2两端的电压值也能够保持稳定。

下⾯我们来分析⼀下具体⼯作原理：假设设输⼊电压为U I ，当某种原因导致U I 升⾼时，U D1相应升⾼，有稳压管的特性可知U D1上升很⼩都会造成I D1急剧增⼤，这样流过R1上的I R1电流也增⼤，R1两端的电压U R1会上升，R1就分担了极⼤⼀部分U I 升⾼的值，U D1就可以保持稳定，达到负载上电压U R2 保持稳定的⽬的。

这个过程可⽤下⾯的变化关系图表⽰：U I ↑→U D1↑→I D1↑→I R1↑→U R1↑→U D1↓相反的，如果U I 下降时，可⽤下⾯的变化关系图表⽰： U I ↓→U D1↓→I D1↓→I R1↓→U R1↓→U D1↑通过前⾯的分析可以看出，硅稳压管稳压电路中，D1负责控制电路的总电流，R1负责控制电路的输出电压，整个稳压过程由D1和R1共同作⽤完成。

电解电容并联稳压管
电解电容并联稳压管是一种常见的电子元件，它在电路中起到稳定电压的作用。

它由电解电容器和稳压管两部分组成。

电解电容器是一种能够储存电荷的器件。

它的结构由两个电极（正极和负极）和电解质组成。

当电解质中存在电场时，正负极之间会产生电势差，从而形成电容。

电解电容器的容量大小取决于电解质的种类和电容器的大小。

稳压管也被称为二极管稳压器，它是一种半导体器件，用于稳定电压。

稳压管具有一个固定的反向击穿电压，当电压超过该值时，稳压管会自动调节电流，使电路中的电压维持在稳定的值。

当电解电容并联稳压管放在电路中时，它的作用是稳定电压。

当电压变化时，电解电容器会根据电压的变化来储存或释放电荷，从而抵消电压的波动。

稳压管则会根据电压的变化来调节电流，以保持电路中的电压稳定。

电解电容并联稳压管在电子设备中广泛应用。

它可以用于电源电路、放大器电路、传感器电路等各种电路中，以保证电路工作的稳定性。

通过合理选择电解电容器的容量和稳压管的击穿电压，可以满足不同电路对电压稳定性的需求。

总的来说，电解电容并联稳压管是一种重要的电子元件，它能够稳定电压，保障电路的正常工作。

它的应用范围广泛，是电子设备中
不可或缺的一部分。

通过合理选择和使用电解电容并联稳压管，可以提高电路的稳定性和可靠性。
