电法勘探实验报告班级：地科1301班学号： 0403130105姓名：庄铭煌指导老师：严家斌、龚安栋地球科学与信息物理学院2015年12月目录第一章实验简述 (2)第二章实验仪器 (2)一、DDC-5 电子自动补偿仪 (2)二、双频激电仪 (2)第三章实验原理及操作 (3)一、中梯装置 (3)二、三极装置 (3)三、二级装置 (4)四、偶极装置 (4)五、对称四级装置 (5)六、温纳装置 (5)七、矿石电阻率测量装置 (5)第四章实验数据及分析 (6)一、中梯装置 (6)二、三极装置 (8)三、二级装置 (10)四、偶极装置 (11)五、对称四级装置 (14)六、温纳装置 (16)七、矿石电阻率测量装置 (17)第五章实验小结 (19)第一章实验简述电法勘探，即根据地壳中不同岩层之间、岩石和矿石之间存在的电磁性质差异，通过观测天然存在的或由人工建立的电场、电磁场分布，研究地质构造、寻找有用矿产资源，解决工程、环境、灾害等地质问题的一类地球物理勘探方法，是一种常用的勘探方法。

此次实验以水槽模拟实验为主，包括电阻率法和激发极化法两种方法；此外，还有测量矿体电阻率实验。

多个电法实验的完成，加深我们对理论知识的理解，熟悉并学会DDC-5和双频激电仪的操作流程，让我们对电法勘探过程有更加直观的理解。

第二章实验仪器一、DDC-5 电子自动补偿仪DDC—5是一种直流电法仪器，它将传统电法仪器的发射机和接收机组装在一个箱体里，可直接用于电阻率法的测量。

可直接显示所测得的参数值，如视电阻率值Rs值，及电流I和电压V的平均值。

该仪器广泛用于寻找地下水源，解决人畜用水及工农业用水问题。

用于水文工程，环境的地质勘探及高分辨电阻率法工程地质勘探，用于金属与非金属矿产资源勘探，能源勘探，城市物探，铁道及桥梁工程勘探，并用于找地热，确定水库坝基和防洪大堤隐患位置等。

二、双频激电仪SQ-3C双频道轻便型激电仪是基于中华人民共和国地质矿产行业标准《双频道激发极化法技术规定》开发完成，该系统由数据采集模块和数据处理模块组成。

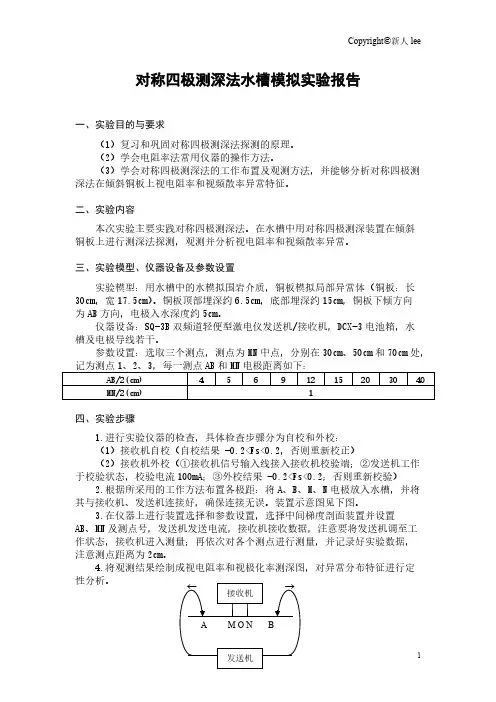

Copyright ©新人lee对称四极测深法水槽模拟实验报告一、实验目的与要求（1）复习和巩固对称四极测深法探测的原理。

（2）学会电阻率法常用仪器的操作方法。

（3）学会对称四极测深法的工作布置及观测方法，并能够分析对称四极测深法在倾斜铜板上视电阻率和视频散率异常特征。

二、实验内容本次实验主要实践对称四极测深法。

在水槽中用对称四极测深装置在倾斜铜板上进行测深法探测，观测并分析视电阻率和视频散率异常。

三、实验模型、仪器设备及参数设置实验模型：用水槽中的水模拟围岩介质，铜板模拟局部异常体（铜板：长30cm ，宽17.5cm ）。

铜板顶部埋深约6.5cm ，底部埋深约15cm ，铜板下倾方向为AB 方向，电极入水深度约5cm 。

仪器设备：SQ-3B 双频道轻便型激电仪发送机/接收机，DCX-3电池箱，水槽及电极导线若干。

参数设置：选取三个测点，测点为MN 中点，分别在30cm 、50cm 和70cm 处，记为测点1、2、3，每一测点AB 和MN 电极距离如下：AB/2(cm)45691215203040MN/2(cm)1四、实验步骤1.进行实验仪器的检查，具体检查步骤分为自校和外校：（1）接收机自校（自校结果 -0.2<Fs<0.2，否则重新校正）（2）接收机外校（①接收机信号输入线接入接收机校验端；②发送机工作于校验状态，校验电流100mA ；③外校结果 -0.2<Fs<0.2；否则重新校验）2.根据所采用的工作方法布置各极距：将A 、B 、M 、N 电极放入水槽，并将其与接收机、发送机连接好，确保连接无误。

装置示意图见下图。

3.在仪器上进行装置选择和参数设置，选择中间梯度剖面装置并设置AB 、MN 及测点号，发送机发送电流，接收机接收数据，注意要将发送机调至工作状态，接收机进入测量；再依次对各个测点进行测量，并记录好实验数据，注意测点距离为2cm。

4.将观测结果绘制成视电阻率和视极化率测深图，对异常分布特征进行定性分析。

147管理及其他M anagement and other多测点对称四极测深联测布极施工方法及应用宾金来，胡美兰，王 坤，何培良（河北省地质工程勘查院，河北 保定 071000）摘 要：本文主要研究改进多测点对称四极测深布极施工方法，尤其是在测深极距采用对数间隔的情况下，联测布极方法优势更加明显。

随着时代的进步和仪器设备的快速发展，人们对传统对称四极测深布极方法的革新更加迫切，对明显制约本方法生产效率的施工不断进行了改进和探索。

多通道电测仪的应用以及反演软件的发展，对多测点对称四极测深布极施工方法的改进提供了有力支持。

经过不断创新与改进布极施工方法，采用多测点对称四极测深联测布极施工方法，减少了布极移动的距离，极大地提高了对称四极测深工作效率，在供电极为大极距时相邻测点能同时做为中梯装置进行测量，与不少学者也进行的联合测深装置(对称四极 + 中间梯度)相近，能获取更多的深部地电信息，成效显著，具有较高的实用价值。

关键词：对称四极测深；多通道电测仪；多测点测深联测布极；提高测深工作效率中图分类号：P631.33 文献标识码：A 文章编号：11-5004（2021）16-0147-2收稿日期：2021-08作者简介：宾金来，男，生于1967年，汉族，河北唐县人，本科，高级工程师，研究方向：地质勘查和地球化学测量。

目前在山区开展的各种矿产资源的地质找矿工作中，常规的对称四极激电测深手段在实际找矿工作中应用仍然较为广泛，但因其独特的装置形式，其缺点也很明显，致使野外跑极工作量较大，加之山区地形起伏变化一般较大，它往往会导致测深布极较困难，导致工作效率低下，工作成本较高，经常造成实际生产费用超出项目预算费用，特别是在地形复杂区域更是如此。

随着时代的进步和仪器设备的快速发展，人们对传统对称四极测深布极方法提出了更多的要求，对明显制约本方法生产效率的施工不断进行了改进和探索，甚至探索出高效的替代方法，如结合采用中梯装置，采用联合测深装置(对称四极 + 中间梯度)[1]进行测深。

实验四 对称四极电测深法导电纸正演模拟 （一）实验目的：地电学是研究大气，海洋和固体地球内部的电性及电场分布规律，利用电法勘探中的某些方法，来研究固体地球内部介质及其周围的电性以及其电场的分布。

用导电纸模似均匀层状介质地面，采用四极对称电测深法，测量均匀层状介质地质剖面的电场分布，了解电场分布特征，用理论知识来验证实验结果。

学会正演科学实验方法，导电纸可以不同的地质构造，可以代替复杂的理论计算，为反演推断，解释提供依据。

本实验用导电纸模拟水平均匀层状介质地面电场分布特征。

在导电纸上挖洞模拟高阻矿体，在导电纸上压金属板模拟低阻矿体，比较含有不同模拟矿体时的电场分布特征。

（二）设备：1. 图板2．导电纸3．LZSD-C型自动数字电测仪4．电池1—2节或直流电源5．大头针及小铁锤6．鳄鱼夹及导线7．特种铅笔、直尺、记录本8．计算器（三）原理及装置：导电纸（电讯传真原纸）是一种纸浆加碳黑制造的纸，其面电阻在103—104欧姆范围内，与均匀介质相当，当在纸面上以点电源或其他形式供电时，电位在场源内满足泊桑方程，在场源外满足拉普拉斯方程。

地球物理场的理论研究，无论是直流电场、磁场、重力场或激发极化场，它们同样也满足这二个方程，因此利用导电纸作为介质就可能模拟这些方法的理论计算。

众所周知，复杂态理论计算的数学解不仅费时，而且有时是不可能的，而导电纸模拟实验恰能担负起这个任务。

它们之间相互的对应关系，在二维问题中可按下表一一对应。

导电纸实现类比的形式：建场布置：（图中的“纸”为均匀导电纸）点源 体源 极化源金属片测量布置：（地面） 磁场 磁场 电场：水平 水平 垂直 大头针 引力场 引力场1. 模拟层参数：三层地层的模拟曲线，采用多种形式，例如：（1）321ρρρ<> H型曲线（2）321ρρρ>> Q型曲线（3）321ρρρ>< K型曲线（4）321ρρρ<< A型曲线实现上述电阻率的方法是：采用多层导电纸迭加，n1ρρ=迭，以减小电阻率，利用纸边作为∞=2ρ，金属作为03=ρ。

CSAMT法和对称四极测深法在地下水调查中的应用冀显坤;王小多;唐圣松;白运;郭伟立【摘要】柴达木循环经济试验区建设中,对水资源和水文地质环境地质资料的需求较高,开展了1∶5万的水文地质调查.为了查明第四系含水层系统水文地质结构,在本区布置了CSAMT工作.同时针对CSAMT分辨率不足的问题,又在同点位布设了对称四极测深工作.工作实践表明,这两种方法结合在柴达木盆地的地下水调查中对第四系含水层电性结构的划分具有明显的效果.【期刊名称】《工程地球物理学报》【年(卷),期】2014(011)003【总页数】4页(P342-345)【关键词】CSAMT;对称四极测深;地下水调查【作者】冀显坤;王小多;唐圣松;白运;郭伟立【作者单位】中国地质调查局西安地质调查中心,陕西西安710054;陕西延长石油(集团)有限责任公司研究院,陕西西安710075;中国地质调查局西安地质调查中心,陕西西安710054;中国地质调查局西安地质调查中心,陕西西安710054;中国地质调查局西安地质调查中心,陕西西安710054【正文语种】中文【中图分类】P6311 引言在水文地质勘查中，可控源音频大地电磁测深法大多采用剖面或者面积性测量。

根据实际地质情况，结合勘查区岩石和地层的电性特征，利用实测的反演电阻率进行地质推断解释，推断实测剖面通过地段理想的赋水位置，为采水(水文钻孔)工程提供可靠依据[1～4]。

另外，常用的常规物探方法是对称四极测深法。

在确定含水层的分布情况, 埋藏深度、厚度,查明裂隙含水层的存在情况,寻找适于贮存地下水的断层破碎带等方面,电阻率测深法有着广泛的应用。

在同一测点上逐渐加大供电电极AB的间距,进行电阻率测量的对称四极测深[5,6]。

在柴达木盆地中，第四系为冲洪积层，矿化度较高的地下水赋存于第四系孔隙，由山前向盆地流动。

第四系是高阻，矿化的含水层是低阻，具有明显的电性差异，同时第四系埋深在盆地中心最深可达千余米，因此在本区布设了CSAMT工作，同时为了弥补CSAMT法分辨率较低的问题，在山前同点位布设了对称四极测深工作。

电法勘探实习报告学院：地球物理学院姓名：龚康学号：201005050305指导老师：肖宏跃2013/11/29实习一：高密度电阻率法一、实验目的掌握高密度电阻率法的测量方法及资料解释。

二、实验原理高密度电阻率法是结合电剖面和电测深的直流勘探方法，它是在常规电阻率法的基础上发展起来的，仍然以岩土体的电性差异的为基础，研究在施加电场的作用下，地下传导电流的变化规律。

但它相对传统电阻率法而言，具有观测精度高、数据采集量大、地质信息丰富、生产效率高等优点。

一次布极可以完成纵、横向二维勘探过程，既能反应地下某一深度沿水平方向岩土体的电性变化，同时又能提供地层岩性纵向的电性变化的情况，具备电剖面法和电测深法的综合探测能力。

高密度电阻率法的探测深度随着供电电极距的增大而增大，当隔离系数n主次增大时电极距也逐次增大，对地下深部介质的反应能力亦逐步增加。

由于岩土剖面的测点总数是固定的，因此，当极距扩大时，反映不同勘探深度的测点将依次减少。

通常把高密度电阻率法的测量结果记录在观测电极的中点、深度为na的点位上，整条剖面的测量结果就表示成为一种倒三角梯形的电性分布及工作剖面。

此次试验高密度电法用到三种装置：α排列（温纳装置AMNB）：Kα=2πaβ排列（偶极装置AMBN）：Kβ=6πaγ排列 (微分装置ABMN): Kγ=3πa三、实验内容及步骤测区：成都理工大学地球物理学院楼下的草坪，点距0.5 m，装置α、β、γ进行测量，并保存相关数据。

测量时选择60个电极，剖面为16层-19测量方式为连滚（断面），点距为0.5。

注意：在换装置是一定要从新输入新的测线号，同时在第一次测完后测第二次是向后移动12个测点即6 m。

步骤：1.检查实验仪器。

2.连接好装置，设置好仪器各参数。

3.开始测量。

注意：在换装置是一定要从新输入新的测线号，同时在第一次测完后测第二次是向后移动12个测点即6 m。

4.运用反演软件和sufer进行数据处理。

电阻率法和激发极化法水槽模型试验一、实验目的了解电阻率法和激发极化法常用仪器的简单原理，并学会仪器的操作方法；学会电阻率法和激发极化法中剖面法和测深法的工作布置及观测方法；了解电阻率法和激发极化法中剖面法和测深法在良导体上视电阻率和视极化率异常特征。

二、实验内容本实验主要实践电阻率法和激发极化法的中间梯度法和对称四极测深法。

中间梯度法：在水槽中用中间梯度装置在良导体上做剖面观测，实验工作装置大小根据实验条件设计。

仅作主剖面观测。

对称四极测深法：在水槽中的良导体上做对称四极测深法观测。

分别将MN 中心定在模型上方和模型边缘两侧的3个测深点上，A、B供电电极同时向外移动，逐渐加大极距，具体的点距和极距的选择见参数设置部分。

三、实验模型、仪器设备和采集参数设置实验模型：水模拟围岩介质，铜板模拟局部异常体。

电极入水深度约2mm 较合适。

铜板：在主剖面方向上宽度为25cm，厚度为0.3cm，顶部埋深3.5cm。

仪器设备：重庆奔腾数控技术研究所研制的激电仪，型号为WDJD观测参数：观测整理供电电流、电位差、视电阻率和视极化率值。

发射波形：正负相间的方波信号，周期为8s。

中间梯度法：AB=120cm，测量范围中间80cm，MN=4cm，记录点为MN 中点，点距4cm。

对称四极测深法：极距设置见下表，记录点为MN的中点。

四、实验步骤1.按实验要求，工作之前做好各项准备工作（仪器电源检查、线路连接、模型布设等）；2．根据所采用的工作方法布置选定极距，结合测点计算装置系数，同时记下模型参数和装置参数；3.逐点和逐个极距观测和记录参数，并及时检查可以点；4.对于中间梯度法，将观测结果绘制视电阻率和视极化率剖面图；5.对于对称四极测深法，将观测结果绘制视电阻率和视极化率测深曲线和测深剖面的视电阻率和视极化率拟断面图。

五、实验数据记录一中间梯度法：表一中间梯度法记录的测点位置（模型中心正上方定为坐标原点）：表二中间梯度法一次电位（U1）：中间梯度法视极化率（η）：表三表四中间梯度法平均电流（表六理论计算得到的视电阻率（Rs）：二对称四极测深法：表七第一个测点（MN中点在14cm处，模型中心正上方定为坐标原点）：中点在28cm处）：+12,-12表八第三个测点（MN表九 第二个测点（MN 中点在40cm 处）：+26,-26六、实验结果图1、中间梯度法实测视电阻率曲线中间梯度法实测视电阻率曲线X (cm)ρs( .m )2、中间梯度法实测视极化率曲线-40-30-20-10010203040-2-1012345678中间梯度法实测视极化率曲线X (cm)ηs3、对称四极测深得到的视电阻率曲线4、对称四极测深得到的视极化率曲线5、对称四极测深得到的视电阻率拟断面图6、对称四极测深得到的视极化率拟断面图七、实验结果分析在数据采集上，我组采用测两次以上取平均值的方法。

中国地质大学报告名称：电法勘探实验报告学院：地球物理与空间信息专业：勘察技术与工程姓名：黄凯班级：061144班学号：20141002131小组成员：李正来、田旭、尹航、张政、黄凯、俎强、李世鹏、张瑞泰、石子昭、陈静怡。

实验仪器：DDC-8 型电子自动补偿仪、电极、电线、电源、水槽、标尺。

DDC-8 电阻率仪操作步骤1、连接 A、B、M 、N 接线柱，并分别与电极连接2、按 ON 键打开仪器后，再按电池键检查仪器工作电压≥10V3、按“排列”键，设置排列方式参数4、按“极距”键，设置电极极距参数，AB/2,MN /2(单位：m) 按“前进”键，直至显示“K”值，记录装置系数 K 值5、检查线路，连接外接电源“HV”，6、按“测量”，采集数据。

7、处理数据，绘图。

实验一：低阻脉上的联合剖面法水槽模拟实验一、实验目的了解电阻率联合剖面法的工作布置及观测方法；了解电阻率联合剖面法在良导体上视电阻率异常特征；并要求学生自己动手完成电阻率联合剖面法的数据采集和图件绘制。

二、实验内容本实验是在水槽中用联合剖面法观测，装置的大小根据实验条件设计。

注意：①AB/2 和 MN/2 的大小要选择合理。

②电极入水深度约 2~3mm 较合适。

③无穷远极可选在水槽边缘。

三、实验原理联合剖面法是由两组三极装置联合进行探测的一种视电阻率测量方法，具有分辨能力高。

异常明显的优点，但也有装置较笨重、地形影响大等缺点。

无穷远极 C 通常设在测区基线方向离测区最边缘的测线大于五倍 AO 的距离处。

四、实验步骤1、实验前准备，打磨铜电极确保其导电性良好。

2、连接好实验装置，将电极放在标尺上并放在水槽上的横木（与低阻带垂直，作为一条测线）上，使电极尖端入水，入水深度在 2-3mm 之间3、检查装置，打开仪器，设置参数。

4、先测量A 极记录后断开再测量 B 极并记录。

5、先后在同一点测完 A 极和 B 极后，移动标尺，步长为 5cm，如此重复上述步骤。
