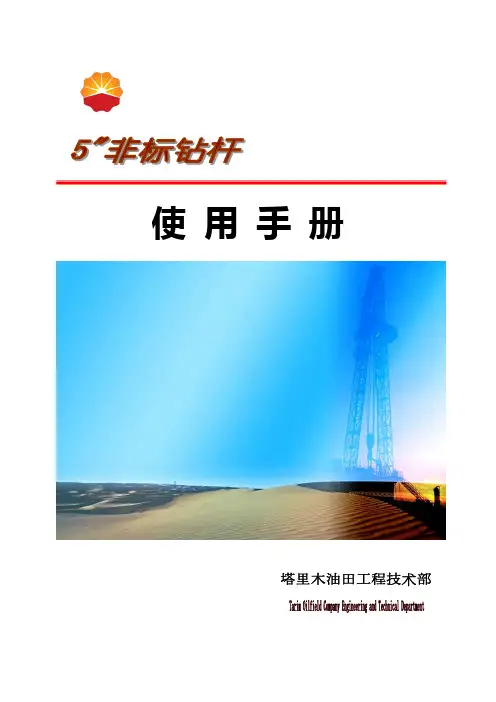

5″非标钻杆使用手册

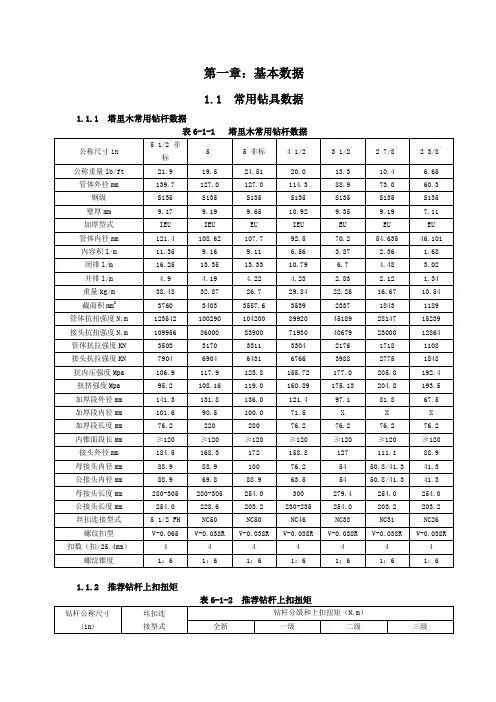

第一章：基本数据1.1 常用钻具数据1.1.1 塔里木常用钻杆数据表6-1-1 塔里木常用钻杆数据1.1.2 推荐钻杆上扣扭矩表6-1-2 推荐钻杆上扣扭矩1.1.3 塔里木常用钻铤数据表6-1-3 塔里木常用钻铤数据1.1.4 推荐钻铤上扣扭矩1.1.5 塔里木油田常用钻具稳定器表6-1-5 塔里木油田常用钻具稳定器规格与扣型1.1.6 塔里木常用加重钻杆数据1.1.7 塔里木常用方钻杆数据1.1.8 常用接头丝扣数据表6-1-9 石油钻具接头螺纹尺寸表6-1-10 石油钻具接头螺纹正常磨损允许量单位：mm1.1.9 石油钻具接头螺纹名称与现场叫法对照表1.1.10 塔里木油田钻具分级方法表6-1-13 钻杆分级标记表6-1-14 钻杆接头允许最小长度单位：mm表6-1-15 钻杆接头分级数据表6-1-19 钻杆允许直线度（SY/T5369-94）表6-1-20 钻铤允许直线度（SY/T 5369-94）表6-1-21 方钻杆允许直线度（SY/T5369-94）表6-1-22 方钻杆与方补心间隙（SY/T5369-94）1.1.11 螺杆钻具技术参数螺杆钻具命名方式：例：C 5 LZ 172 * 7.0 Ⅱ－D K W F G其中“C”表示：马达形式（C-长马达、D-短马达、K-空气或泡沫马达省略-常规马达）“5”表示：转子头数“LZ”表示：螺杆钻具产品代号“172”表示：螺杆钻具规格（外径,mm）“7.0”表示：允许使用的转子水眼压降（MPa）“II”表示：产品改进次数“D”表示：弯钻具弯角形式:D-单弯（弯接头或弯壳体）P-大偏移距同向双弯（弯接头+单弯壳体）T-同向双弯S-异向双弯（DTU）J-铰接钻具K-可调弯壳体无-直钻具“K”表示：K-可调弯壳体钻具结构形式省略-固定弯壳体钻具结构形式“W”表示：稳定器（W-传动轴壳体带稳定器；省略-不带稳定器）“F”表示：转子中空分流（F-转子中空分流；省略-转子非中空）“G”表示：钻具耐温特性（G-耐温150℃；省略-耐温120℃）1.1.12 Q10Y-M液气大钳扭矩表6-1-26 Q10Y-M液气大钳扭矩表1.2 油管及套管数据1.2.1 API 油管基本数据 API 油管数据见表6-1-27。

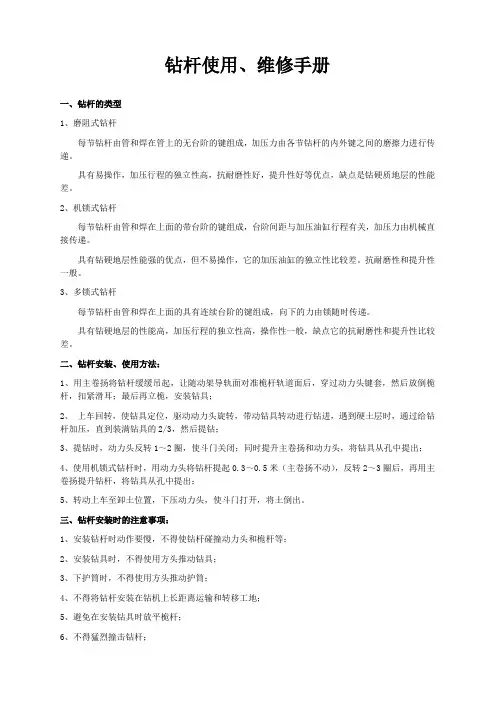

钻杆使用、维修手册一、钻杆的类型1、磨阻式钻杆每节钻杆由管和焊在管上的无台阶的键组成，加压力由各节钻杆的内外键之间的磨擦力进行传递。

具有易操作，加压行程的独立性高，抗耐磨性好，提升性好等优点，缺点是钻硬质地层的性能差。

2、机锁式钻杆每节钻杆由管和焊在上面的带台阶的键组成，台阶间距与加压油缸行程有关，加压力由机械直接传递。

具有钻硬地层性能强的优点，但不易操作，它的加压油缸的独立性比较差。

抗耐磨性和提升性一般。

3、多锁式钻杆每节钻杆由管和焊在上面的具有连续台阶的键组成，向下的力由锁随时传递。

具有钻硬地层的性能高，加压行程的独立性高，操作性一般，缺点它的抗耐磨性和提升性比较差。

二、钻杆安装、使用方法：1、用主卷扬将钻杆缓缓吊起，让随动架导轨面对准桅杆轨道面后，穿过动力头键套，然后放倒桅杆，扣紧滑耳；最后再立桅，安装钻具；2、上车回转，使钻具定位，驱动动力头旋转，带动钻具转动进行钻进，遇到硬土层时，通过给钻杆加压，直到装满钻具的2/3，然后提钻；3、提钻时，动力头反转1～2圈，使斗门关闭；同时提升主卷扬和动力头，将钻具从孔中提出；4、使用机锁式钻杆时，用动力头将钻杆提起0.3～0.5米（主卷扬不动），反转2～3圈后，再用主卷扬提升钻杆，将钻具从孔中提出；5、转动上车至卸土位置，下压动力头，使斗门打开，将土倒出。

三、钻杆安装时的注意事项：1、安装钻杆时动作要慢，不得使钻杆碰撞动力头和桅杆等；2、安装钻具时，不得使用方头推动钻具；3、下护筒时，不得使用方头推动护筒；4、不得将钻杆安装在钻机上长距离运输和转移工地；5、避免在安装钻具时放平桅杆；6、不得猛烈撞击钻杆；7、在提升过程中，发现带杆现象时，应放下钻杆，重新进行解锁操作后，然后再提升钻杆；8、不得在发现带杆时，反向旋转动力头进行强制解锁，以免损伤钻杆。

四、钻杆分解和结合1、分解：a、将钻杆平放在地面，用内六角扳手将钻杆最内节上的半圆挡板螺栓卸下，取下半圆挡板；b、将最内节由方头端直接抽出；c、然后将其余各内节先由方头端顶出一段后，然后再由随动架端抽出。

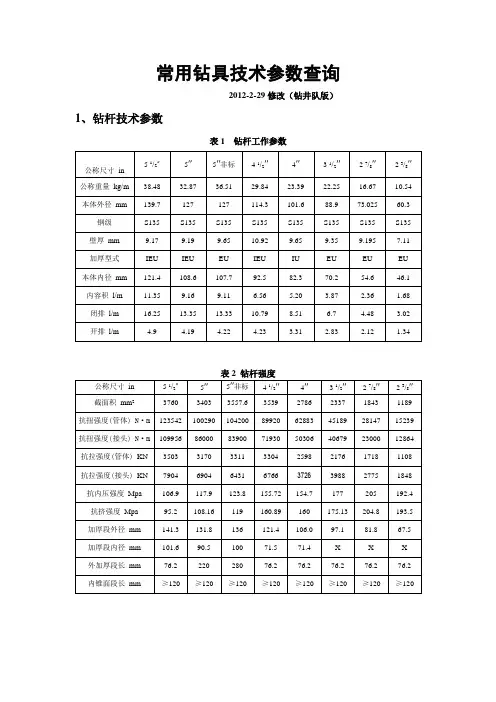

钻具常用技术参数查询钻井队版IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】塔里木油田常用钻具技术参数查询（钻井队版）2013-717修改1、钻杆技术参数表1 钻杆工作参数表2 钻杆强度表3 钻杆接头尺寸和扣型表4 常用钻杆分级规定注：1.塔里木油田范围内三级钻杆停用，分级管体壁厚比行标提高3-5个百分点；2.*表示非标，目前塔里木油田所用的4 "、41/2"、5″、51/2"钻杆均有采用非标制造。

2、铝合金钻杆表5铝合金钻杆技术参数3、方钻杆表6 方钻杆规范4、钻铤表7 钻铤规范注：螺旋钻铤开排减少4%，闭排=内体积+开排×96%5、加重钻杆6、扶正器表 9 稳定器基本尺寸mm7、紧扣扭矩推荐紧扣扭矩二、其他说明：1、上表中推荐的钻具螺纹紧扣扭矩单位为KN· m;2、如液压动力钳配备有KN·m单位的仪表，应该按照KN·m推荐数值紧扣；如液压动力钳未配备有KN·m单位的仪表，可参照Mpa单位紧扣；3、本体尺寸7"及以下规格钻具严禁使用无任何指示仪表（扭矩、压力）的液压动力钳上卸扣，本体尺寸7"以上钻具应使用带扭矩指示的猫头紧扣；4、严禁使用未经检验校检的液压动力钳紧扣；3、液压动力钳扭矩与压力Mpa单位对照关系：（1）ZQ100型液压钻杆动力钳与Mpa对照关系约为6:1；（2）XQ140 /12YA型油管液压动力钳与Mpa对照关系为1:1。

8、钻杆扭转圈数表11 常用钻杆扭转圈数。

使用手册5″×18°非标钻杆使用规程为了适应塔里木钻井的需要，由塔里木油田、西南石油学院等共同开发研制设计，由宝钢、渤海能克钻杆公司生产的5″×9.65mm非标钻杆，现已在塔里木油田通过验收，即将投入试用。

非标钻杆主要特点是优化了过渡带的结构，提高了钻杆防刺漏性能，同时加大了接头水眼尺寸，使水马力能得到充分利用，提高机械钻速。

本手册根据非标钻杆的特性，提供了其性能参数和使用规程以及与普通钻杆的对比说明。

1.非标钻杆几何尺寸图 1 5"×18°非标钻杆结构图2.非标钻杆的性能参数表 1 5"非标钻杆规范性能表 2 5"非标钻杆接头18°斜坡承载能力3.非标钻杆与普通钻杆的比较非标钻杆和普通钻杆相比，主要不同点有：连接螺纹NC52T，接头外径172mm，公接头内径88.9mm，母接头内径为100mm，管体内径106.2mm，其它具体详见下表。

表 2 非标钻杆与普通钻杆的基本参数对照4.非标钻杆现场使用规程为了能在现场得到更好的试用效果、以及将来对效果的评价，我们将对这批钻杆进行跟踪管理，及时收集现场使用资料，望井队密切配合。

非标钻杆的现场使用与管理请遵守以下条例：(1)钻杆到井后，井队应核对每车钻杆的数量，查看护丝是否齐全；(2)从车上卸货后，请将钻杆按内螺纹端朝向钻台方向整齐排列在管架台上，并将护丝戴好，叠放层数不超过4层，层与层之间用垫杠隔离，垫杠上下对齐。

(3)钻杆护丝卸下后应妥善保管，避免摔坏或丢失；(4)钻杆上钻台前螺纹要用清洁溶剂油清洗干净；(5)上下钻台戴好护丝，避免碰坏螺纹；(6)钻杆下井前，其螺纹及台肩部分请涂敷合格的螺纹脂，使用过程中，请注意将螺纹脂加盖存放，避免落进沙粒、泥浆等杂物磨损螺纹；(7)接单根时请注意平稳提放，防止钻杆丝扣的碰伤；(8)上扣时把握好钻杆紧扣扭矩，使用调整好参数的液压大钳，每隔5天校对一次液压大钳压力。

塔里木油田常用钻具技术参数查询
1、常用钻杆技术参数
表1 钻杆工作参数
表3 钻杆接头尺寸和扣型
表4 常用钻杆分级规定
注：1.塔里木油田范围内三级钻杆停用，分级管体壁厚比行标提高3-5个百分点；
2.*表示非标，目前塔里木油田所用的4 "、41/2"、5″、51/2"钻杆均有采用非标制造。

2、方钻杆
表5 方钻杆规范
3、钻铤
表6 钻铤规范
4、加重钻杆
表7 加重钻杆规格尺寸
5、扶正器
表8 稳定器基本尺寸mm
6、紧扣扭矩
表9 推荐的常用钻具紧扣扭矩（ZQ100液压大钳液压与扭矩对应关系）
7、钻杆扭转圈数
表10 常用钻杆扭转圈数。

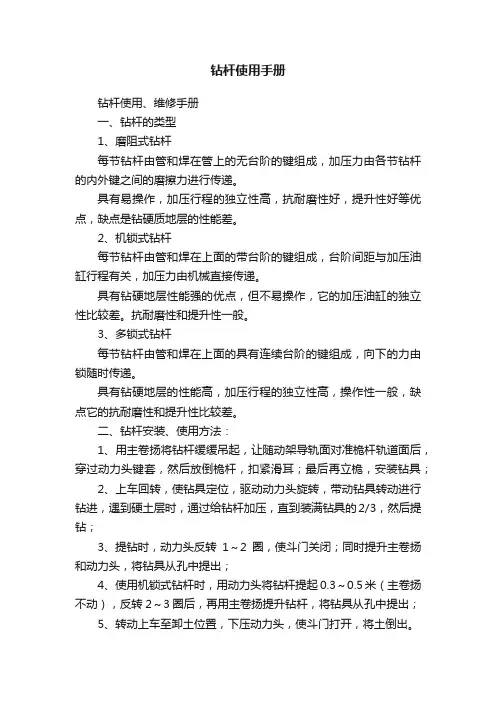

钻杆使用手册钻杆使用、维修手册一、钻杆的类型1、磨阻式钻杆每节钻杆由管和焊在管上的无台阶的键组成，加压力由各节钻杆的内外键之间的磨擦力进行传递。

具有易操作，加压行程的独立性高，抗耐磨性好，提升性好等优点，缺点是钻硬质地层的性能差。

2、机锁式钻杆每节钻杆由管和焊在上面的带台阶的键组成，台阶间距与加压油缸行程有关，加压力由机械直接传递。

具有钻硬地层性能强的优点，但不易操作，它的加压油缸的独立性比较差。

抗耐磨性和提升性一般。

3、多锁式钻杆每节钻杆由管和焊在上面的具有连续台阶的键组成，向下的力由锁随时传递。

具有钻硬地层的性能高，加压行程的独立性高，操作性一般，缺点它的抗耐磨性和提升性比较差。

二、钻杆安装、使用方法：1、用主卷扬将钻杆缓缓吊起，让随动架导轨面对准桅杆轨道面后，穿过动力头键套，然后放倒桅杆，扣紧滑耳；最后再立桅，安装钻具；2、上车回转，使钻具定位，驱动动力头旋转，带动钻具转动进行钻进，遇到硬土层时，通过给钻杆加压，直到装满钻具的2/3，然后提钻；3、提钻时，动力头反转1～2圈，使斗门关闭；同时提升主卷扬和动力头，将钻具从孔中提出；4、使用机锁式钻杆时，用动力头将钻杆提起0.3～0.5米（主卷扬不动），反转2～3圈后，再用主卷扬提升钻杆，将钻具从孔中提出；5、转动上车至卸土位置，下压动力头，使斗门打开，将土倒出。

三、钻杆安装时的注意事项：1、安装钻杆时动作要慢，不得使钻杆碰撞动力头和桅杆等；2、安装钻具时，不得使用方头推动钻具；3、下护筒时，不得使用方头推动护筒；4、不得将钻杆安装在钻机上长距离运输和转移工地；5、避免在安装钻具时放平桅杆；6、不得猛烈撞击钻杆；7、在提升过程中，发现带杆现象时，应放下钻杆，重新进行解锁操作后，然后再提升钻杆；8、不得在发现带杆时，反向旋转动力头进行强制解锁，以免损伤钻杆。

四、钻杆分解和结合1、分解：a、将钻杆平放在地面，用内六角扳手将钻杆最内节上的半圆挡板螺栓卸下，取下半圆挡板；b、将最内节由方头端直接抽出；c、然后将其余各内节先由方头端顶出一段后，然后再由随动架端抽出。

1、前言上海奥森油田服务有限公司为渤海石油有限公司（天津）钻井部提供螺杆钻具设备服务，与此同时联同各油田、科研院所，在消化国内外先进技术，结合我国国情的基础上，开发和制造出多种型号的螺杆钻具，能为油田提供满意服务。

本手册主要介绍螺杆钻具的性能和使用要求以及注意事项，便于用户更好地了解我公司的钻具，结合钻井的需要，选好、用好、维护好钻具，发挥其应有的技术性能，提高钻井经济效益。

2．螺杆钻具工作原理螺杆钻具是以泥浆为动力的一种井下动力钻具。

泥浆泵泵出的泥浆液流经旁通阀进入马达，在马达进出口处形成一定压差推动马达的转子旋转，并将扭矩和转速通过万向轴和传动轴传递给钻头。

螺杆钻具的性能主要取决于螺杆马达的性能参数。

3．螺杆钻具的组成螺杆钻具由旁通阀、马达、万向轴和传动轴四大总成组成（如图1）表 1 Table 15LZ165X7。

0Y BH 5LZ165X14。

0 BH q = 8。

5 5LZ197X7。

0Y BH 5LZ197X14。

0 BH q= 14。

0 5LZ120X7。

0Y BH q = 5。

0 5LZ95X7。

0Y BHq = 2.6按以上推荐计算公式，用户可以根据使用需要随时更换不同直径的喷咀，从而达到理想的效果。

Based on the above recommended equation, the customers can timely change different diameter nozzles according to the actual demand, so as to reach ideal effect.3．3 万向轴总成万向轴的作用是将马达的行星运动转变为传动轴的定轴转动，将马达产生的扭矩及转速传递给传动轴至钻头。

万向轴大多采用瓣形，也有采用挠轴形式的。

渤海启明钻具的瓣型万向轴采用线切割技术制成，切口平行度高，粗糙度可达且不破坏金属化学成分，因此使用寿命高、机械损失小（如图4）。

塔里木油田常用钻具技术参数查询
（钻井队版）2013-717修改
1、钻杆技术参数
表1 钻杆工作参数
表2 钻杆强度
表3 钻杆接头尺寸和扣型
表4 常用钻杆分级规定
注：1.塔里木油田范围内三级钻杆停用，分级管体壁厚比行标提高3-5个百分点；
2.*表示非标，目前塔里木油田所用的4 "、41/2"、5″、51/2"钻杆均有采用非标制造。

2、铝合金钻杆
表5铝合金钻杆技术参数
3、方钻杆
表6 方钻杆规范
4、钻铤
表7 钻铤规范
注：螺旋钻铤开排减少4%，闭排=内体积+开排×96%
5、加重钻杆
表8加重钻杆规格尺寸
6、扶正器
表9 稳定器基本尺寸mm
7、紧扣扭矩
推荐紧扣扭矩
二、其他说明：
1、上表中推荐的钻具螺纹紧扣扭矩单位为KN· m;
2、如液压动力钳配备有KN·m单位的仪表，应该按照KN·m推荐数值紧扣；如液压动力钳未配备有KN·m单位的仪表，可参照Mpa单位紧扣；
3、本体尺寸7"及以下规格钻具严禁使用无任何指示仪表（扭矩、压力）的液压动力钳上卸扣，本体尺寸7"以上钻具应使用带扭矩指示的猫头紧扣；
4、严禁使用未经检验校检的液压动力钳紧扣；
3、液压动力钳扭矩KN.m与压力Mpa单位对照关系：
（1）ZQ100型液压钻杆动力钳KN.m与Mpa对照关系约为6:1；
（2）XQ140 /12YA型油管液压动力钳KN.m与Mpa对照关系为1:1。

8、钻杆扭转圈数
表11 常用钻杆扭转圈数。

WQ-375-5多功能钻杆气动卡瓦使用说明书暨操作规程霸州市石大宏盛石化机械有限责任公司地址：河北省霸州市电话：******** / ********一、主要用途WQ系列多功能钻杆气动卡瓦是用于石油或天然气钻井起下钻过程中卡持钻杆、钻铤或套管的一种钻井动力卡瓦，是取代手提式卡瓦或双吊卡作业方式的一种井口机械化工具，适用于各种类型钻机转盘使用。

具有安装方便、操作简单、气动升降、自动刮泥、安全可靠等优点。

降低工人劳动强度，提高井口操作的人身、设备安全并提高钻井自动化操作程度，较大幅度地提高起、下钻速度（约15%-20%），一定程度上能够提高钻井时效。

二、结构及工作原理1、结构多功能钻杆气动卡瓦是以钻井平台上气源作为气动的一种钻井卡瓦。

这种卡瓦主要是由卡瓦座、卡瓦体、组合气缸、气控系统、卡瓦牙、导向杆、扶正环、刮泥盘等组成。

1.卡瓦座2.卡瓦体3.组合气缸4.气控系统5.卡瓦牙6.刮泥盘7.导向杆8.扶正环2、工作原理多功能钻杆气动卡瓦安装在转盘大方瓦孔内取代转盘大方瓦三级补心的位置，由支撑板通过连接片连接卡瓦体，气缸活塞杆及导向杆与支撑板固定连接。

工作时，卡瓦体沿阶梯式卡瓦座锥面下行，推动钻杆向中心收拢，卡紧钻杆。

反之，卡瓦体沿卡瓦座锥面上行时向外张开，松开钻杆，同时让出通道，允许钻杆从卡瓦中心自由通过。

起钻操作时刮泥盘同时工作兼具自动刮除粘附在钻杆上泥浆的功能。

卡瓦体的升降是靠气缸带动支撑板通过连接片进行动作的。

卡瓦体下行靠气缸拉力和卡瓦体自重及钻杆与卡瓦体摩擦力共同作用；卡瓦体上行靠气缸推力和钻杆与卡瓦体摩擦力作用。

气缸的动作由司钻操作台上的气控阀进行控制。

钻杆气动卡瓦的规格尺寸可根据不同转盘规格、钻杆直径进行更换。

三、主要技术参数（对应ZP-375转盘、5"钻杆的QW-375-5型）1、气源工作压力：0.6—0.9Mpa2、适用转盘规格：ZP-375或ZP-950型转盘3、适用钻杆规格：5"钻杆（更换卡瓦体可适用3½"、4½"、5½"钻杆）2、有效卡紧长度：420mm3、卡瓦卡紧位置最大高度：48mm4、卡瓦放开位置最大高度：260mm5、最大试验载荷：5014kN6、外形尺寸：Ф528×h510（非工作状态）7、重量：约720kg四、操作规程1、安装和拆卸（1）安装钻杆气动卡瓦前应检查卡瓦体与连接片连接销钉是否可靠，支撑板上的螺钉有无松动现象，卡瓦牙有无反装或磨损严重等现象。

塔里木油田常用钻具技术参数查询（钻井队版）2013-717修改1、钻杆技术参数表1 钻杆工作参数表2 钻杆强度表3 钻杆接头尺寸和扣型″″17 /″″/ 5 非标 54 55 ″″″″″非标″31177公称尺寸 2 2 3 /4 / / / 2 /2888822．表4 常用钻杆分级规定金 1168720 4060 42 60130 3553 28140 996 D16T 147注：1.塔里木油田范围内三级钻杆停用，分级管体壁厚比行标提高3-5个百分点；11/钻杆均有采用非标制造。

、5″、42.*表示非标，目前塔里木油田所用的?、5/222、铝合金钻杆表5 铝合金钻杆技术参数、方钻杆3．6 方钻杆规范表 4、钻铤钻铤规范表796%开排×内体积，闭排注：螺旋钻铤开排减少4%=+、加重钻杆5．表8加重钻杆规格尺寸6、扶正器7、紧扣扭矩推荐紧扣扭矩二、其他说明：1、上表中推荐的钻具螺纹紧扣扭矩单位为KN· m;2、如液压动力钳配备有KN·m单位的仪表，应该按照KN·m推荐数值紧扣；如液压动力钳未配备有KN·m单位的仪表，可参照Mpa单位紧扣；3、本体尺寸尷及以下规格钻具严禁使用无任何指示仪表（扭矩、压力）的液压动力钳上卸扣，本体尺寸尷以上钻具应使用带扭矩指示的猫头紧扣；4、严禁使用未经检验校检的液压动力钳紧扣；3、液压动力钳扭矩与压力Mpa单位对照关系：（1）ZQ100型液压钻杆动力钳与Mpa对照关系约为6:1；（2）XQ140 /12YA型油管液压动力钳与Mpa对照关系为1:1。

8、钻杆扭转圈数常用钻杆扭转圈数11 表．。

常用钻具紧扣扭矩表ZQ100液压大钳与扭矩对应关系(Q10Y-M液气大钳：额定流量：107L/min，最高压力：210Kg/cm2,电机功率：40KW)钻杆，加重钻杆上扣扭矩KN·m 液压大钳压力MPa 规格扣型新一级二级新一级二级2 3/8″DP NC26 4.7 4.4 4.1 1.0 0.9 0.827/8″DP NC31 11.8 10.4 9.3 2.1 1.9 1.7 31/2″DP, WDP NC38 18.0 17.1 14.9 3.1 2.9 2.6 4″DP HT40 27.0 4.541/2″DP, WDP NC46 34.5 26.0 21.0 5.8 4.4 3.65″DP, WDP NC50 43.0 38.5 33.4 7.2 5.5 5.65″非标DP NC52T 50.3 39.6 32.2 8.0 6.7 5.5 51/2″DP, WDP 51/2″FH 57.0 46.0 39.0 9.5 7.6 6.5 1Mpa≈4.53KN·m，1KN·m≈0.22072MPa钻铤及稳定器规格扣型上扣扭矩KN·m 液压大钳压力MPa 31/2″DC NC26 6.3 1.2041/8″DC NC31 9.2 1.6043/4″DC NC35 14.7 2.50 61/4″DC (81/2″LF) NC46 24.4 4.107″DC (91/2″LF) NC50 43.4 7.208″DC (121/4″LF) NC56 65.2 10.8 9″DC (16″,171/2″,26″LF) NC61 92.3 15.20 11″DC NC77 142.5 23.30推荐钻头上扣扭矩表钻头规格API正规扣扭矩KN·m(Mpa) 上体外径（mm）37/8″～41/2″23/8″ 4.1～4.7（1.04）8043/4″～5″27/8″8.2～9.5(2.09) 9457/8″～63/4″31/2″9.5～12.2(2.69) 108～12071/2″～83/4″41/2″16.3～21.7(4.79) 146～15291/2″～141/2″65/8″33.03～43.3(9.56) 193～196143/4″～171/2″75/8″46.94～54.2(11.96) 260～266取芯工具外筒紧扣扭矩工具系列尺寸紧扣扭矩KN·m(Mpa) 备注250P(63/4″) 171.45mm×101.6mm 13.4～16.3（2.33～2.84）白棕绳搭上猫头算一圈，二挡3道250P(43/4″) 120.65mm×66.675mm 5.5～6.6(0.91～1.12) 白棕绳搭上猫头算一圈，二挡2道川式川7-4 12.5～13.3（2.13～2.33）白棕绳搭上猫头算一圈，二挡3道川式川5-4 6.0～7.0（1.01～1.22）白棕绳搭上猫头算一圈，二挡2道注：1）扭矩大时：起钻必须上下倒换钻具。
