缀板式围护格构柱计算

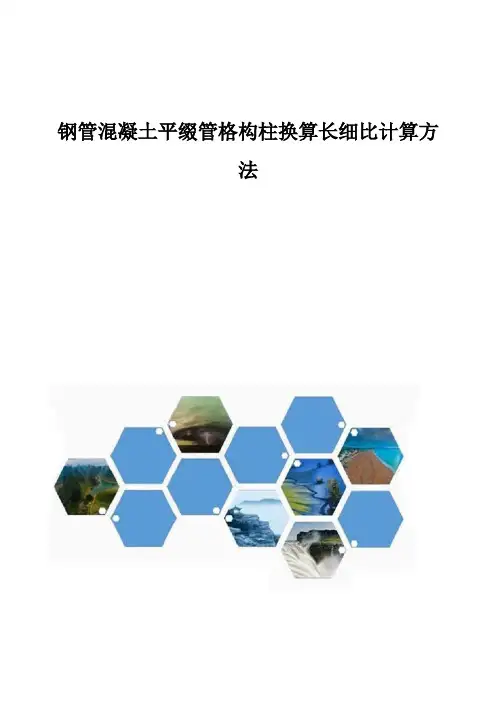

钢管混凝土平缀管格构柱换算长细比计算方法晏巧玲陈宝春薛建阳摘要：分析了现有钢管混凝土平缀管格构柱换算长细比计算方法的假定条件和计算式，并将各方法计算的极限承载力与试验结果进行对比；以格构柱剪切柔度理论为基础，对钢管混凝土平缀管格构柱各变形项与总剪切变形量的比值进行分析，指出现有换算长细比计算方法的不合理之处。

借鉴钢管混凝土（斜缀条）格构柱换算长细比乘法算法的计算思路，在剪切系数计算式中采用考虑节点构造参数影响的剪切柔度简化计算式，拟合得到放大系数与剪切系数的关系式。

结果表明：采用所提出的换算长细比计算方法及GB 50923—2013中稳定系数计算方法得到的计算结果与试验结果吻合良好，证明该方法简单、实用且具有足够的精度。

关键词：钢管混凝土；平缀管格构柱；换算长细比；剪切系数中图分类号：TU375.3文献标志码：AAbstract： The assumptions and formulas of existing calculation methods for equivalent slenderness ratio of concretefilled steel tube（CFST）battened columns were analyzed. The calculated ultimate load capacity results were compared with test results. based on the shear deformation theory of battened columns， each shear deformation item and its proportion in the whole deformation of CFST battened columns were analyzed. The unreasonableness in the existing method was pointed out. According to the calculation method of multiplication algorithm for equivalent slenderness ratio of CFST battened columns，the simplified formula of shear flexibility parameter was introduced to shear factor formula. The relationship between the amplification coefficient and shear flexibility parameter was obtained through the fitting analysis. The results show that the ultimate load carrying capacity can be calculated by adopting the calculation method for equivalent slenderness ratio and stability coefficient formula in GB 50923—2013. The calculated ultimate load carrying capacity agrees well with the test result， which indicates that the proposed method on the equivalent slenderness ratio of CFST battened columns is simple，practical and enough accurate.Key words： concretefilled steel tube； battened column； equivalent slenderness ratio； shear flexibility parameter0引言本文研究的钢管混凝土平缀管格构柱是指由钢管混凝土柱肢和空钢管平缀管通过相贯线焊接形成的受力构件，它在土木工程中有着较广泛的应用，如拱肋[13]、高墩[46]等。

格构柱受力计算书-CAL-FENGHAI.-(YICAI)-Company One1格构柱受力计算书计算依据：(1)《钢结构设计规范》(GB50017-2003)。

(2)《钢结构设计与计算》1. 格构柱截面的力学特性：格构柱的截面尺寸为×；主肢选用:18号角钢b×d×r=180×18×18mm；缀条选用:20号角钢b×d×r=180×24×18mm；主肢的截面力学参数为 A0=，Z0=，Ix0=，Iy0=；缀条的截面力学参数为 At=；格构柱截面示意图格构柱的y-y轴截面总惯性矩：格构柱的x-x轴截面总惯性矩：经过计算得到：Ix=4×[+×(65/2]=；Iy=4×[+×(65/2]= cm4；2. 格构柱的长细比计算：格构柱主肢的长细比计算公式：其中 H ──格构柱的总计算长度，取；I ──格构柱的截面惯性矩，取,Ix=，Iy=；A0 ──一个主肢的截面面积，取。

经过计算得到x=,y=。

3. 格构柱的整体稳定性计算：格构柱在弯矩作用平面内的整体稳定性计算公式：其中 N ──轴心压力的计算值(N)；取 N=4×105N；A──格构柱横截面的毛截面面积，取4×；──轴心受压构件弯矩作用平面内的稳定系数；根据换算长细比0x=,0y=≤150（容许长细比）满足要求!经过计算得到：X方向的强度值为mm2，不大于设计强度205N/mm2,所以满足要求! Y方向的强度值为mm2，不大于设计强度205N/mm2,所以满足要求!。

格构柱受力计算书
计算依据：
(1)《钢结构设计规范》(GB50017-2003)。

(2)《钢结构设计与计算》
1. 格构柱截面的力学特性：
格构柱的截面尺寸为×；
主肢选用:18号角钢b×d×r=180×18×18mm；
缀条选用:20号角钢b×d×r=180×24×18mm；
主肢的截面力学参数为A0=，Z0=，
Ix0=，Iy0=；
缀条的截面力学参数为At=；
格构柱截面示意图
格构柱的y-y轴截面总惯性矩：
格构柱的x-x轴截面总惯性矩：
经过计算得到：
Ix=4×[+×(65/2]=；
Iy=4×[+×(65/2]= cm4；
2. 格构柱的长细比计算：
格构柱主肢的长细比计算公式：
其中H ──格构柱的总计算长度，取；
I ──格构柱的截面惯性矩，取,Ix=，Iy=；
A0 ──一个主肢的截面面积，取。

经过计算得到x=,y=。

3. 格构柱的整体稳定性计算：
格构柱在弯矩作用平面内的整体稳定性计算公式：
其中N ──轴心压力的计算值(N)；取N=4×105N；
A──格构柱横截面的毛截面面积，取4×；
──轴心受压构件弯矩作用平面内的稳定系数；
根据换算长细比0x=,0y=≤150（容许长细比）满足要求!
经过计算得到：
X方向的强度值为mm2，不大于设计强度205N/mm2,所以满足要求!
Y方向的强度值为mm2，不大于设计强度205N/mm2,所以满足要求!。

（1）截面形式轴心受格构柱一般采用双轴对称对称截面。

常用的截面形式是用两根槽钢或工字钢作为肢件（图a～c），有时也采用四个角钢或三个圆管作为肢件（图d、e）。

格构柱的优点是肢件间的距离可以调整，能使构件对两个主轴的稳定性相等。

工字钢作为肢件的截面一般用于受力较大的构件。

用四个角钢作肢件的截面形式往往用于受力较小而长细比较大的构件。

肢件采用槽钢时，宜采用图a的形式，在轮廓尺寸相同的情况下，可得到较大的惯性矩 Ix，比较经济而且外观平整，便于和其他构件连接。

缀条式格构柱常采用角钢作为缀条。

缀条可布置成不带横杆的三角形体系或带横杆的三角形体系。

缀板式格构柱常采用钢板作为缀板。

（2）截面的初步选择设计截面时，首先应根据使用要求、受力大小和材料供应情况等选择柱的形式。

中、小型柱可用缀条柱或缀板柱，大型柱宜采用缀条柱。

然后根据轴力 N 和两个主轴方向的计算长度（ l0x 和l0y）初步选定截面尺寸。

具体步骤如下：①计算对实轴的整体稳定，用与实腹柱相同的方法和步骤选出肢件的截面规格。

②计算对虚轴的整体稳定以确定两肢间的距离。

为了获得等稳定性，应使λx = λy（ x为虚轴，y 为实轴）。

用换算长细比的计算公式，即可解得格构柱的λx，对于双肢格构柱则有缀条柱缀板柱由λx 求出对虚轴所需的回转半径ix= l0x/λx，可得柱的h≈ ix/a1。

（1）强度验算强度验算公式与实腹柱相同。

柱的净截面面积 An不应计入缀条或缀板的截面面积。

（2）整体稳定验算分别对实轴和虚轴验算整体稳定性。

对实轴作整体稳定验算时与实腹柱相同。

对虚轴作整体稳定验算时，轴心受压构件稳定系数应按换算长细比λ0x查出。

换算长细比λ0x，则按相关知识表中的有关公式计算。

（3）单肢验算格构柱在两个缀条或缀板相邻节点之间的单肢是一个单独的轴心受压实腹构件。

它的长细比为λ1=l0l/il，其中 l01为计算长度，对缀条柱取缀条节点间的距离，对缀板柱焊接时取缀板间的净距离（图）；螺栓连接时，取相邻两缀板边缘螺栓的最近距离； i1为单肢的最小回转半径，即图中单肢绕1－1轴的回转半径。

一．荷载统计中柱承受的荷载面积为9×8=72 m2，已知楼板结构层折算厚度为200mm，双面抹灰总厚度为60mm，混凝土的容重为25KN/ m3，抹灰层按照水泥砂浆计算，容重为20KN/ m3，则可知：中柱主要承受的恒荷载为F G=72×0.2×25+72×0.06×20=446.4KN学号为12，12÷4=3，活荷载为3×1.5＋20=24.5KN/㎡中柱主要承受的活荷载为F Q=72×24.5=1764KN由《建筑结构荷载规范》中规定：对标准值大于4KN/m2的工业房屋楼面结构的活荷载应取1.3。

则有：N=γG F G×γQ F Q=1.2×446.4+1.3×1764=2828.88KN二、柱截面设计已知柱高为8m，截面类型为b类，所用钢品种为Q235-B，一端固接一端铰接，则可推断出计算长度l ox=l oy=0.8×8=6.4m。

A.初选分肢截面并验算柱绕实轴的刚度和整体稳定1.假定绕实轴的长细比λyˊ=60，由《钢结构设计原理》附表查得φ=0.807。

2.求A r、i y r所需截面面积A r=N/φf=2828.88×103/(0.807×215)=16304.314mm2所需回转半径i y r = l oy /λyˊ=6400/60=107mm3.查型钢表选择从钢结构设计原理附表中可以查，试选2根40a的工字型钢A=2×86.1=172.2cm2i y=15.9cm 。

其他截面特性i1=2.77cm I1=660cm4 Z0=142/2=714.验算绕实轴的刚度和整体稳定λy= l oy/ i y=6400/159=40.25 <[λ]=150 故绕实轴刚度满足根据Ｑ235 λy＝40.25 b类截面查得φy=0.898σ=N/φA=2828.88×103/（0.898×17220）=182.9N/mm2<f=215N/ mm2故绕实轴整体稳定满足。

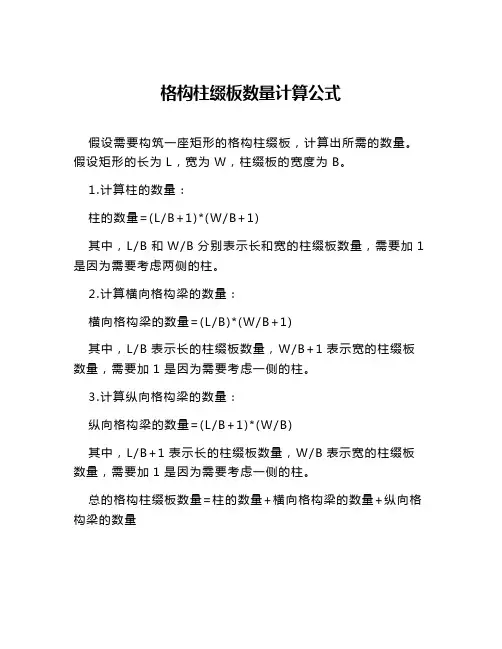

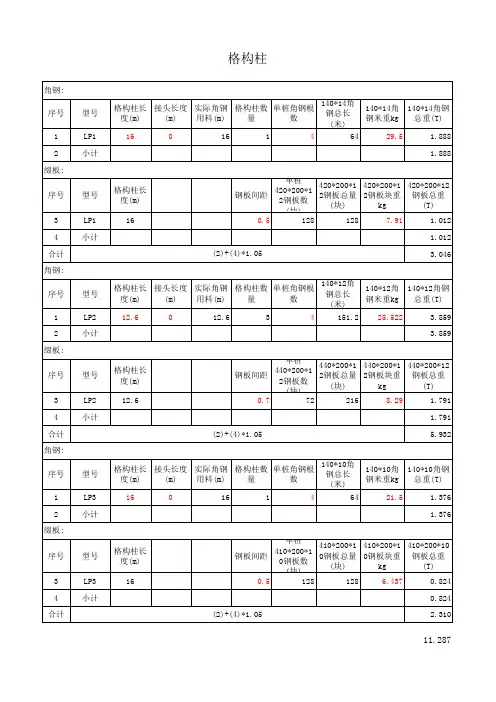

格构柱缀板数量计算公式
假设需要构筑一座矩形的格构柱缀板，计算出所需的数量。

假设矩形的长为L，宽为W，柱缀板的宽度为B。

1.计算柱的数量：
柱的数量=(L/B+1)*(W/B+1)
其中，L/B和W/B分别表示长和宽的柱缀板数量，需要加1是因为需要考虑两侧的柱。

2.计算横向格构梁的数量：
横向格构梁的数量=(L/B)*(W/B+1)
其中，L/B表示长的柱缀板数量，W/B+1表示宽的柱缀板数量，需要加1是因为需要考虑一侧的柱。

3.计算纵向格构梁的数量：
纵向格构梁的数量=(L/B+1)*(W/B)
其中，L/B+1表示长的柱缀板数量，W/B表示宽的柱缀板数量，需要加1是因为需要考虑一侧的柱。

总的格构柱缀板数量=柱的数量+横向格构梁的数量+纵向格构梁的数量
需要注意的是，这里所计算的柱缀板数量是理论数量，并没有考虑到实际施工的浪费和材料的接长。

在实际施工中，需要根据具体情况进行一定的调整和浪费率的考虑。

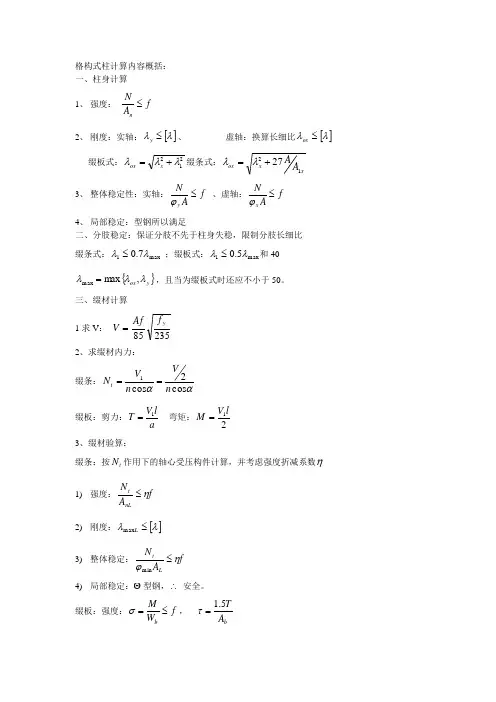

格构式柱计算内容概括：
一、柱身计算
1、 强度： f A N
n ≤
2、 刚度：实轴：[]λλ≤y 、 虚轴：换算长细比[]λλ≤ox 缀板式：212λλλ+=x ox 缀条式：x x ox A A 1227+=
λλ 3、 整体稳定性：实轴：f A N y ≤ϕ 、虚轴：f A N
x ≤ϕ
4、 局部稳定：型钢所以满足
二、分肢稳定：保证分肢不先于柱身失稳，限制分肢长细比 缀条式：max 17.0λλ≤ ；缀板式：max 15.0λλ≤和40
{}y ox λλλ,max max =，且当为缀板式时还应不小于50。

三、缀材计算
1求V ： =V 23585y f Af
2、求缀材内力： 缀条：ααcos 2cos 1n V
n V N t == 缀板：剪力：a l V T 1=
弯矩：21l V M =
3、缀材验算： 缀条：按t N 作用下的轴心受压构件计算，并考虑强度折减系数η
1) 强度：f A N nL t
η≤
2) 刚度：[]λλ≤L max
3) 整体稳定：f A N L
t ηϕ≤min 4) 局部稳定： 型钢，∴ 安全。

缀板：强度：f W M
b ≤=σ， b A T 5.1=τ
刚度：缀板线刚度之和与分肢线刚度之比不小于6 611≥∑l I a I b
，：缀板中心距：分肢轴间距，1l a。

矩形格构式基础计算书（缀板）计算依据：1、《塔式起重机混凝土基础工程技术规程》JGJ/T187-20092、《混凝土结构设计规范》GB50010-20103、《建筑桩基技术规范》JGJ94-20084、《建筑地基基础设计规范》GB50007-20115、《钢结构设计规范》GB50017-2003一、塔机属性1、塔机传递至基础荷载标准值基础布置图承台及其上土的自重荷载标准值：G k=bl(hγc+h'γ')=5×5×(1.2×25+0×19)=750kN承台及其上土的自重荷载设计值：G=1.35G k=1.35×750=1012.5kN桩对角线距离：L=(a b2+a l2)0.5=(2.52+2.52)0.5=3.536m1、荷载效应标准组合轴心竖向力作用下：Q k=(F k+G k+G p2)/n=(449+750+20)/4=304.75kN荷载效应标准组合偏心竖向力作用下：Q kmax=(F k+G k+G p2)/n+(M k+F Vk(H0-h r+h/2))/L=(449+750+20)/4+(2429.15+46.8×(1.2+9-2-1.2/2))/3.536=1092.419kN Q kmin=(F k+G k+G p2)/n-(M k+F Vk(H0-h r+h/2))/L=(449+750+20)/4-(2429.15+46.8×(1.2+9-2-1.2/2))/3.536=-482.919kN 2、荷载效应基本组合荷载效应基本组合偏心竖向力作用下：Q max=(F+G+1.35×G p2)/n+(M+F v(H0-h r+h/2))/L=(606.15+1012.5+1.35×20)/4+(3279.352+63.18×(1.2+9-2-1.2/2))/3.536=1474.765kN Q min=(F+G+1.35×G p2)/n-(M+F v(H0-h r+h/2))/L=(606.15+1012.5+1.35×20)/4-(3279.352+63.18×(1.2+9-2-1.2/2))/3.536=-651.94kN 四、格构柱计算整个格构柱截面对X、Y轴惯性矩：I=4[I0+A0(a/2-Z0)2]=4×[361.67+24.37×(46.00/2-3.45)2]=38703.78cm4整个构件长细比：λx=λy=H0/(I/(4A0))0.5=900/(38703.78/(4×24.37))0.5=45.167分肢长细比：λ1=l01/i y0=20.00/2.48=8.065分肢毛截面积之和：A=4A0=4×24.37×102=9748mm2格构式钢柱绕两主轴的换算长细比：λ0=(λx2+λ12)0.5=(45.1672+8.0652)0.5=45.882maxλ0max=45.882≤[λ]=150满足要求！2、格构式钢柱分肢的长细比验算λ1=8.065≤min(0.5λ0max，40)=min(0.5×50，40)=25满足要求！3、格构式钢柱受压稳定性验算λ0max(f y/235)0.5=50×(235/235)0.5=50查表《钢结构设计规范》GB50017附录C：b类截面轴心受压构件的稳定系数：φ=0.856Q max/(φA)=1474.765×103/(0.856×9748)=176.74N/mm2≤f=215N/mm2满足要求！4、缀件验算缀件所受剪力：V=Af(f y/235)0.5/85=9748×215×10-3×(235/235)0.5/85=24.657kN 格构柱相邻缀板轴线距离：l1=l01+30=20.00+30=50cm作用在一侧缀板上的弯矩：M0=Vl1/4=24.657×0.5/4=3.082kN·m分肢型钢形心轴之间距离：b1=a-2Z0=0.46-2×0.0345=0.391m作用在一侧缀板上的剪力：V0=Vl1/(2·b1)=24.657×0.5/(2×0.391)=15.765kNσ= M0/(bh2/6)=3.082×106/(10×3002/6)=20.547N/mm2≤f=215N/mm2满足要求！τ=3V0/(2bh)=3×15.765×103/(2×10×300)=7.883N/mm2≤τ=125N/mm2满足要求！角焊缝面积：A f=0.7h f l f=0.8×10×540=3780mm2角焊缝截面抵抗矩：W f=0.7h f l f2/6=0.7×10×5402/6=340200mm3垂直于角焊缝长度方向应力：σf=M0/W f=3.082×106/340200=9N/mm2平行于角焊缝长度方向剪应力：τf=V0/A f=15.765×103/3780=4N/mm2((σf /1.22)2+τf2)0.5=((9/1.22)2+42)0.5=9N/mm2≤f tw=160N/mm2满足要求！根据缀板的构造要求缀板高度：300mm≥2/3 b1=2/3×0.391×1000=261mm满足要求！缀板厚度：10mm≥max[1/40b1，6]= max[1/40×0.391×1000，6]=10mm满足要求！缀板间距：l1=500mm≤2b1=2×0.391×1000=782mm满足要求！线刚度：∑缀板/分肢=4×10×3003/(12×(460-2×34.5))/(361.67×104/500)=31.822≥6满足要求！五、桩承载力验算1、桩基竖向抗压承载力计算桩身周长：u=πd=3.14×0.8=2.513m桩端面积：A p=πd2/4=3.14×0.82/4=0.503m2承载力计算深度：min(b/2,5)=min(5/2,5)=2.5mf ak=(2.5×150)/2.5=375/2.5=150kPa承台底净面积：A c=(bl-nA p)/n=(5×5-4×0.503)/4=5.747m2复合桩基竖向承载力特征值：R a=ψuΣq sia·l i+q pa·A p+ηc f ak A c=0.8×2.513×(3.35×25+3.48×35+8.67×70)+4000×0.503+0.1×150×5.747=3730.357kNQ k=304.75kN≤R a=3730.357kNQ kmax=1092.419kN≤1.2R a=1.2×3730.357=4476.429kN满足要求！2、桩基竖向抗拔承载力计算Q kmin=-482.919kN<0按荷载效应标准组合计算的桩基拔力：Q k'=482.919kN桩身位于地下水位以下时，位于地下水位以下的桩自重按桩的浮重度计算，桩身的重力标准值：G p=l t A p(γz-10)=15.5×0.503×(25-10)=116.867kNR a'=ψuΣλi q sia l i+G p=0.8×2.513×(0.4×3.35×25+0.6×3.48×35+0.6×8.67×70)+116.867 =1063.306kNQ k'=482.919kN≤R a'=1063.306kN满足要求！3、桩身承载力计算纵向普通钢筋截面面积：A s=nπd2/4=12×3.142×162/4=2413mm2(1)、轴心受压桩桩身承载力荷载效应基本组合下的桩顶轴向压力设计值：Q=Q max=1474.765kNψc f c A p+0.9f y'A s'=(0.75×14×0.503×106 + 0.9×(360×2412.743))×10-3=6259.561kN Q=1474.765kN≤ψc f c A p+0.9f y'A s'=6259.561kN满足要求！(2)、轴心受拔桩桩身承载力荷载效应基本组合下的桩顶轴向拉力设计值：Q'=-Q min=651.94kNf y A S=360×2412.743×10-3=868.588kNQ'=651.94kN≤f y A S=868.588kN满足要求！4、桩身构造配筋计算A s/A p×100%=(2412.743/(0.503×106))×100%=0.48%≥0.45%满足要求！六、承台计算塔身截面对角线上的荷载设计值：F max=F/4+M/(20.5B)=606.15/4+3279.352/(20.5×1.6)=1600.82kNF min=F/4-M/(20.5B)=606.15/4-3279.352/(20.5×1.6)=-1297.745kN剪力图(kN)弯矩图(kN·m)V max=1078.652kN，M max=494.043kN·m，M min=-687.101kN·m 2、受剪切计算截面有效高度：h0=h-δc-D/2=1200-50-25/2=1138mm受剪切承载力截面高度影响系数：βhs=(800/1138)1/4=0.916塔吊边至桩边的水平距离：a1b=(a b-B-d)/2=(2.5-1.6-0.8)/2=0.05ma1l=(a l-B-d)/2=(2.5-1.6-0.8)/2=0.05m计算截面剪跨比：λb'=a1b/h0=0.05/1.138=0.044，取λb=0.25；λl'= a1l/h0=0.05/1.138=0.044，取λl=0.25；承台剪切系数：αb=1.75/(λb+1)=1.75/(0.25+1)=1.4αl=1.75/(λl+1)=1.75/(0.25+1)=1.4βhsαb f t l'h0=0.916×1.4×1430×1×1.138=2086.139kNβhsαl f t l'h0=0.916×1.4×1430×1×1.138=2086.139kNV=1078.652kN≤min(βhsαb f t bh0，βhsαl f t lh0)=2086.139kN满足要求！3、受冲切计算钢格构柱顶部基础承台底有角钢托板，所以无需对混凝土承台进行抗冲切验算4、承台配筋计算(1)、承台梁底部配筋αS1= M min/(α1f c l'h02)=687.101×106/(1.04×14.3×1000×11382)=0.036ζ1=1-(1-2αS1)0.5=1-(1-2×0.036)0.5=0.036γS1=1-ζ1/2=1-0.036/2=0.982A S1=M min/(γS1h0f y1)=687.101×106/(0.982×1138×360)=1709mm2最小配筋率：ρ=max(0.2,45f t/f y1)=max(0.2,45×1.43/360)=max(0.2,0.179)=0.2% 梁底需要配筋：A1=max(A S1, ρlh0)=max(1709,0.002×1000×1138)=2276mm2梁底部实际配筋：A S1'=3927mm2≥A S1=2276mm2满足要求！(2)、承台梁上部配筋αS2= M max/(α2f c l'h02)=494.043×106/(1.04×14.3×1000×11382)=0.026ζ2=1-(1-2αS2)0.5=1-(1-2×0.026)0.5=0.026γS2=1-ζ2/2=1-0.026/2=0.987A S1=M max/(γS2h0f y2)=494.043×106/(0.987×1138×360)=1222mm2最小配筋率：ρ=max(0.2,45f t/f y2)=max(0.2,45×1.43/360)=max(0.2,0.179)=0.2% 梁上部需要配筋：A2=max(A S2, ρl'h0)=max(1222,0.002×1000×1138)=2276mm2 梁上部实际配筋：A S2'=3927mm2≥A S2=2276mm2满足要求！(3)、梁腰筋配筋梁腰筋按照构造配筋4Φ14(4)、承台梁箍筋计算箍筋抗剪计算截面剪跨比：λ'=(L-20.5B)/(2h0)=(5-20.5×1.6)/(2×1.138)=1.203取λ=1.5混凝土受剪承载力：1.75f t l'h0/(λ+1)=1.75×1.43×1×1.138/(1.5+1)=1.139kN V max=1078.652kN>1.75f t l'h0/(λ+1)=1.139kNnA sv1/s=4×(3.142×122/4)/200=2.262V=1078.652kN≤0.7f t l’h0+1.25f yv h0(nA sv1/s)=0.7×1.43×1000×1138+1.25×360×1138×2.262=2297.481 kN满足要求！配箍率验算ρsv=nA sv1/( l's)=4×(3.142×122/4)/(1000×200)=0.226%≥p sv，min=0.24f t/f yv=0.24×1.43/360=0.095%满足要求！(5)、板底面长向配筋面积板底需要配筋：A S1=ρbh0=0.002×5000×1138=11380mm2承台底长向实际配筋：A S1'=15831mm2≥A S1=11380mm2满足要求！(6)、板底面短向配筋面积板底需要配筋：A S2=ρlh0=0.002×5000×1138=11380mm2承台底短向实际配筋：A S2'=15831mm2≥A S2=11380mm2满足要求！(7)、板顶面长向配筋面积承台顶长向实际配筋：A S3'=15831mm2≥0.5A S1'=0.5×15831=7916mm2满足要求！承台顶长向实际配筋：A S4'=15831mm2≥0.5A S2'=0.5×15831=7916mm2 满足要求！(9)、承台竖向连接筋配筋面积承台竖向连接筋为双向Φ10@500。

N=1.35γ0N k =数据001kN钢格构柱主肢角钢参数： L160×12单肢力学特性为：A 1=数据002mm 2， z 0=数据003mm, I x1=数据004mm 4。

缀板截面参数：厚度t b =数据005mm 2格构柱截面参数：柱截面宽a=数据006mm ，柱长l o =数据007mm两缀板间的净距离l=数据008mm（1） 格构柱整体稳定性验算组合构件对x 轴的惯性矩为：211042x x a I I A z ⎡⎤⎛⎫=⨯+-⎢⎥ ⎪⎝⎭⎢⎥⎣⎦=数据009mm 4回转半径：==x i 数据010mm 长细比：0x xL i λ==数据011 单肢长细比：11l i λ==数据012换算长细比：0x λ==数据013查表：ϕ=数据014稳定性验算：N Aϕ=数据015215MPa MP <，满足设计要求。

（2） 受压构件单肢自身的稳定性验算缀板中心距a=数据016mm单肢回转半径1i =数据017 单肢长细比1a iλ==数据018<max 0.5λ=25 （3） 缀板稳定性验算单肢轴线间净距c=数据019mm轴心受压构件的最大剪力：max V ==数据020N缀板的剪力：max 2a T V c==数据021 N 缀板的弯矩：max 4a M V ==数据022 N ·mm 缀板厚度：tb =数据023mm 缀板高度：h =数据024mm 缀板截面的截面模量：2212b t h W =⨯=数据025 mm 3 缀板强度验算：M Wσ==数据026 N/mm 2< 215N/mm 2，满足要求。

1.5b T ht τ==数据027 N/mm 2< 215N/mm 2，满足要求。

格构柱、立柱桩单桩承载力的设计计算书
-CAL-FENGHAI.-(YICAI)-Company One1
格构柱、立柱桩单桩承载力的设计计算书
一、
地下室顶层荷载： D附加恒荷载5kN/㎡， L活荷载30kN/㎡；
地下室二层荷载： D附加恒荷载0kN/㎡， L活荷载5kN/㎡；
地下室三层荷载： D附加恒荷载0kN/㎡， L活荷载5kN/㎡；
（结构自重程序倒算）
各立柱下计算结果详见后附计算书；
选取角钢4L180×16、截面尺寸480×480、缀板尺寸460×300×14、
Q345b，计算长度按5.5米时承载力4600kN的格构柱。

选取角钢4L160×14、截面尺寸460×460、缀板尺寸440×300×10、
Q345b，计算长度按5.5米时承载力3500kN的格构柱。

下部立柱桩需承担反力详见后附pkpm计算书；
二、立柱桩单桩承载力
1. 基桩设计参数
成桩工艺: 混凝土灌注桩
桩顶绝对标高-11.7 m
桩身设计直径: d =0.85 m
桩身长度: l = 45 m
2. 设计依据
上海市工程建设规范《地基基础设计规范》(DGJ08-11-2010) 以下简称基础规范
3.计算书
2。

格构式轴心受压构件6.7.1 格构式轴心受压构件绕实轴的整体稳定格构式受压构件也称为格构式柱(latticed columns)，其分肢通常采用槽钢和工字钢，构件截面具有对称轴（图6.1.1）。

当构件轴心受压丧失整体稳定时，不大可能发生扭转屈曲和弯扭屈曲，往往发生绕截面主轴的弯曲屈曲。

因此计算格构式轴心受压构件的整体稳定时，只需计算绕截面实轴和虚轴抵抗弯曲屈曲的能力。

格构式轴心受压构件绕实轴的弯曲屈曲情况与实腹式轴心受压构件没有区别，因此其整体稳定计算也相同，可以采用式(6.4.2)按b类截面进行计算。

6.7.2 格构式轴心受压构件绕虚轴的整体稳定1.双肢格构式轴心受压构件实腹式轴心受压构件在弯曲屈曲时，剪切变形影响很小，对构件临界力的降低不到1%，可以忽略不计。

格构式轴心受压构件绕虚轴弯曲屈曲时，由于两个分肢不是实体相连，连接两分肢的缀件的抗剪刚度比实腹式构件的腹板弱，构件在微弯平衡状态下，除弯曲变形外，还需要考虑剪切变形的影响，因此稳定承载力有所降低。

根据弹性稳定理论分析，当缀件采用缀条时，两端铰接等截面格构式构件绕虚轴弯曲屈曲的临界应力为：构式轴心受压构件(图6.1.2d)缀条的三肢组合构件(图6.1.2d)6.7.3 格构式轴心受压构件分肢的稳定和强度计算格构式轴心受压构件的分肢既是组成整体截面的一部分，在缀件节点之间又是一个单独的实腹式受压构件。

所以，对格构式构件除需作为整体计算其强度、刚度和稳定外，还应计算各分肢的强度、刚度和稳定，且应保证各分肢失稳不先于格构式构件整体失稳。

一、分肢稳定和强度的计算方法分肢内力的确定构件总挠度曲线为2．分肢稳定的验算①对缀条式构件：图7.7.1格构式轴心受压构件弯曲屈曲稳定和强度求v0的简化计算方法(规范规定的方法)①由钢构件制造容许最大初弯曲l/1000，考虑其它初始缺陷按经验近似地规定v0=l/500右l/400等。

②根据构件边缘纤维屈服准则来确定v0。

一．荷载统计中柱承受的荷载面积为9×8=72 m2，已知楼板结构层折算厚度为200mm，双面抹灰总厚度为60mm，混凝土的容重为25KN/ m3，抹灰层按照水泥砂浆计算，容重为20KN/ m3，则可知：中柱主要承受的恒荷载为F G=72×0.2×25+72×0.06×20=446.4KN学号为12，12÷4=3，活荷载为3×1.5＋20=24.5KN/㎡中柱主要承受的活荷载为F Q=72×24.5=1764KN由《建筑结构荷载规范》中规定：对标准值大于4KN/m2的工业房屋楼面结构的活荷载应取1.3。

则有：N=γG F G×γQ F Q=1.2×446.4+1.3×1764=2828.88KN二、柱截面设计已知柱高为8m，截面类型为b类，所用钢品种为Q235-B，一端固接一端铰接，则可推断出计算长度l ox=l oy=0.8×8=6.4m。

A.初选分肢截面并验算柱绕实轴的刚度和整体稳定1.假定绕实轴的长细比λyˊ=60，由《钢结构设计原理》附表查得φ=0.807。

2.求A r、i y r所需截面面积A r=N/φf=2828.88×103/(0.807×215)=16304.314mm2所需回转半径i y r = l oy /λyˊ=6400/60=107mm3.查型钢表选择从钢结构设计原理附表中可以查，试选2根40a的工字型钢A=2×86.1=172.2cm2i y=15.9cm 。

其他截面特性i1=2.77cm I1=660cm4 Z0=142/2=714.验算绕实轴的刚度和整体稳定λy= l oy/ i y=6400/159=40.25 <[λ]=150 故绕实轴刚度满足根据Ｑ235 λy＝40.25 b类截面查得φy=0.898σ=N/φA=2828.88×103/（0.898×17220）=182.9N/mm2<f=215N/ mm2故绕实轴整体稳定满足。
