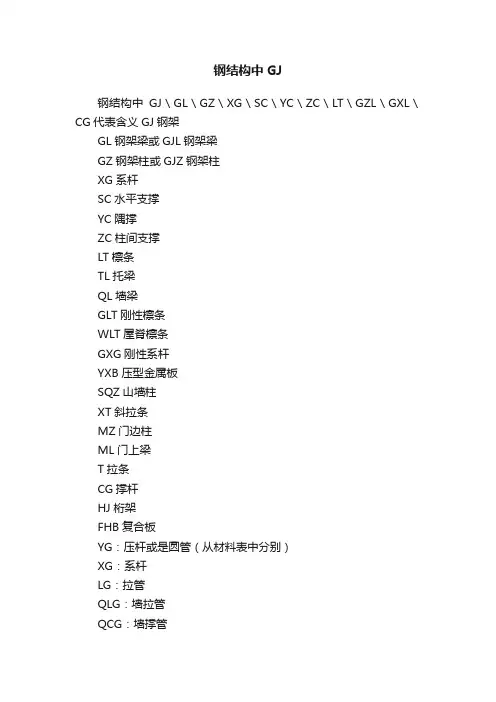

钢结构中GJ

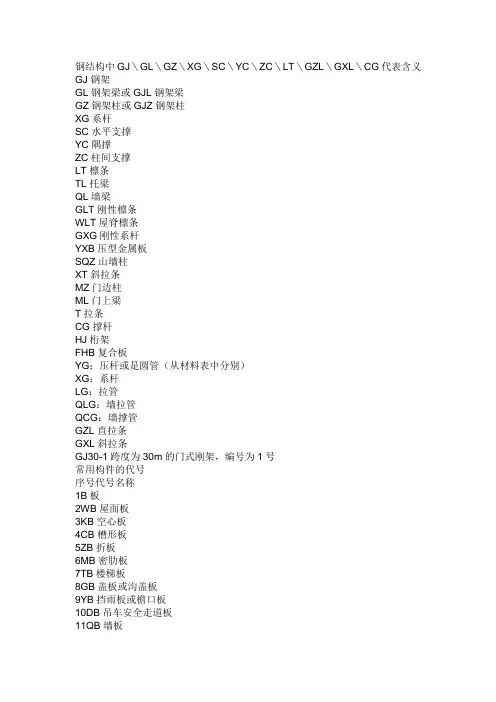

钢结构中GJ＼GL＼GZ＼XG＼SC＼YC＼ZC＼LT＼GZL＼GXL＼CG代表含义GJ钢架
GL钢架梁或GJL钢架梁
GZ钢架柱或GJZ钢架柱
XG系杆
SC水平支撑
YC隅撑
ZC柱间支撑
LT檩条
TL托梁
QL墙梁
GLT刚性檩条
WLT屋脊檩条
GXG刚性系杆
YXB压型金属板
SQZ山墙柱
XT斜拉条
MZ门边柱
ML门上梁
T拉条
CG撑杆
HJ桁架
FHB复合板
YG：压杆或是圆管（从材料表中分别）
XG：系杆
LG：拉管
QLG：墙拉管
QCG：墙撑管
GZL直拉条
GXL斜拉条
GJ30-1跨度为30m的门式刚架，编号为1号
常用构件的代号
序号代号名称
1B板
2WB屋面板
3KB空心板
4CB槽形板
5ZB折板
6MB密肋板
7TB楼梯板
8GB盖板或沟盖板
9YB挡雨板或檐口板
10DB吊车安全走道板
11QB墙板
12TGB天沟板13L梁
14WL屋面梁15DL吊车梁16QL圈梁
17GL过梁
18LL连系梁19JL基础梁20TL楼梯梁21LT檩条
22WJ屋架
23TJ托架
24CJ天窗架25KJ框架
26GJ钢架
27ZJ支架
28Z柱
29J基础
30SJ设备基础31ZH桩
32ZC柱间支撑33CC垂直支撑34SC水平支撑35T梯36YP雨蓬
37YT阳台
38LD梁垫
39M预埋件
40TD天窗端壁41W钢筋网42G钢筋骨架。

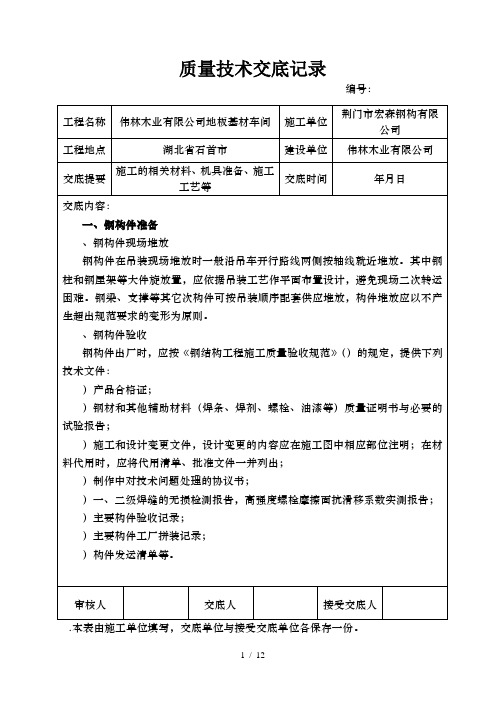

钢结构工程施工工艺（一）、钢柱加工工艺1）空腹钢柱待钢焊接、矫正后, 定尺切头, 再焊接柱底板、顶板、筋板、墙皮支座。
2）格构式组合柱制作先定尺加工上下肢焊接钢, 下肢钢二次切头时要加焊接收缩余量、每米加1mm。
3）在刚性平台上搭设组装支架, 间隔约3m一个, 支架用水平仪测平, 调整好上下肢高差在组装支架上划出钢柱中线, 上、下肢边线, 再按图纸要求组装钢柱全部零件。
4）钢柱全部零件组装完毕, 要重点检查钢柱平整度、旁弯、肩梁和柱底板与柱轴线的垂直度、眼孔偏差。
柱下肢焊接时要采用对称焊接, 防止旁弯变形, 柱底板焊接要控制产生角变形。
5）柱间支撑为门式刚架。
三角形斜支撑桁架部分, 无法运输, 故此部分桁架弦杆、腹杆在工厂（或现场加工场地）加工后现场拼装成整体。
6)吊车梁加工工艺:吊车梁加工工序与焊接钢基本相同, 但在腹板下料时要注意起拱度的要求。
7）吊车梁腹板与翼板接头的焊接坡口, 采用刨边机加工。
8）装配定位前, 腹板坡口面及两侧50mm范围内的氧化物及铁锈用高速砂轮机除净, 翼板宽度方向的中心部位100mm范围内的氧化物铁锈进行彻底清理。
9）在专用台架上卧置组装成工字梁。
工字梁一律点焊定位, 点焊长度为100-200mm, 间距不大于400mm, 厚度均等于坡口深度二分之一。
10）根据吊车梁材质和结构要求, 气体保护焊打底选用镀铜焊丝, 焊丝的质量必须符合国际标准要求, 为防止因结构焊接应力大而引起焊接裂纹, 焊丝的碳含量应控制在0.08%以下。
2. 构件防腐（1）抛丸除锈:钢材(构件)的表面处理应按设计规定的施工方法施工, 并达到规定的除锈等级标准要求。
所有构件均采用抛丸除锈, 将表面油污、氧化层和铁锈以其它杂物清除干净, 达到标准要求。
构件表面的毛刺、电焊药皮、飞溅物、灰尘在除锈前应清除干净。
喷丸前应用砂轮打磨气割表面、火焰矫正部位的硬化层, 以使喷砂在这些部位能形成合适的表面粗糙度。
钢结构中GJ＼GL＼GZ＼XG＼SC＼YC＼ZC＼LT＼GZL＼GXL＼CG代表含义GJ钢架
GL钢架梁或GJL钢架梁
GZ钢架柱或GJZ钢架柱
XG系杆
SC水平支撑
YC隅撑
ZC柱间支撑
LT檩条
TL托梁
QL墙梁
GLT刚性檩条
WLT屋脊檩条
GXG刚性系杆
YXB压型金属板
SQZ山墙柱
XT斜拉条
MZ门边柱
ML门上梁
T拉条
CG撑杆
HJ桁架
FHB复合板
YG：压杆或是圆管（从材料表中分别）
XG：系杆
LG：拉管
QLG：墙拉管
QCG：墙撑管
GZL直拉条
GXL斜拉条
GJ30-1跨度为30m的门式刚架，编号为1号
常用构件的代号
序号代号名称
1B板
2WB屋面板
3KB空心板
4CB槽形板
5ZB折板
6MB密肋板
7TB楼梯板
8GB盖板或沟盖板
9YB挡雨板或檐口板
10DB吊车安全走道板
11QB墙板
12TGB天沟板13L梁
14WL屋面梁15DL吊车梁16QL圈梁
17GL过梁
18LL连系梁19JL基础梁20TL楼梯梁21LT檩条
22WJ屋架
23TJ托架
24CJ天窗架25KJ框架
26GJ钢架
27ZJ支架
28Z柱
29J基础
30SJ设备基础31ZH桩
32ZC柱间支撑33CC垂直支撑34SC水平支撑35T梯
36YP雨蓬
37YT阳台
38LD梁垫
39M预埋件
40TD天窗端壁41W钢筋网
42G钢筋骨架。
一般可以分成几大块：1、柱脚：包括柱底板、地脚螺栓、抗剪件。
2、刚架。
按榀数计算，钢柱、钢梁、节点（板及高强螺栓）3、支撑。
（分屋面支撑和墙面支撑。
屋面支撑包括有1、水平支撑2、系杆。
3、雨棚梁等；墙面支撑包括：1、柱间支撑 2、系杆。
）4、檩条（同样按屋面及墙面分。
屋面：1、檩条 2、隅撑 3、檩托板 4、拉条、斜拉条、撑杆。
墙面：1、檩条（墙面檩条、窗侧檩条、雨棚檩条） 2、隅撑 3、檩托板 4、拉条、斜拉条、撑杆5、门柱、门梁。
）5、建筑维护。
分屋面及墙面。
（屋面一般含：1、屋面彩板及收边 2、天沟 3、落水管 4、若有采光板或屋脊气楼或涡轮通风器或DK600等顺坡气楼；墙面：1、墙面彩板及收边(若有女儿墙需计算女儿墙内层板) 2、门窗一般可以分成几大块：1、柱脚：2、钢柱3、刚架4、支撑。
5、檩条6、建筑维护。
分屋面及墙面高层4钢梁箱型梁T箱型梁：梁实际净长*该规格的理论重量箱型梁理论重量：〔B*厚度*7.85kg/m3*2+（A－2a）*厚度*7.85kg/m3*2〕1、箱型梁内的隔板、夹板等节点板参照借点详图计算，工程量并入梁内计算2、如单个加劲板或隔板、夹板等节点板孔洞面积在0.3m2以内的不扣除孔洞面积；如在0.3m2以上需扣除孔洞面积3、总重：单根箱型梁重量*根数（参照钢梁布置图）高层5 异型梁截面尺寸不规则的钢梁或者如曲梁等T 组成异型梁的各构件相应计算规则计算1、在计算异型梁工程量时按照图纸节点详图把相关的节点板工程量计算出来（如节点板形状为不规则或多边形钢板以其最小外接矩形面积*板厚*7.85kg/m3）。
高层6 备注：H型钢柱、柱间支撑（如垂直支撑）、钢梁支撑（如水平支撑、角隅撑、圆管压杆等）、钢楼梯、钢栏杆参照轻钢类工程计算规则计算工程量序号项目名称构件名称图示计量单位工程量计算规则备注空间1桁架部分弦杆上图为圆管桁架，如为矩形管、角钢桁架计算规则与圆管相同，理论重量不同T 弦杆长*该规格圆管的理论重量1、在计算时按照图纸节点详图把相关的节点板工程量计算出来（如节点板形状为不规则或多边形钢板以其最小外接矩形面积*理论重量计算），把工程量单列计入节点板中。
钢结构中代表含义及识图常识GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑Z C柱间支撑TL托梁QL墙梁GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条M Z门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条B板WB屋面板KB空心板CB槽形板Z B折板MB密肋板TB楼梯板GB盖板或沟盖板YB挡雨板或檐口板DB吊车安全走道板QB墙板TGB天沟板L梁WL屋面梁DL吊车梁QL圈梁GL过梁LL连系梁JL基础梁TL楼梯梁檩条WJ屋架TJ托架CJ天窗架KJ框架GJ钢架Z J支架Z柱J基础SJ设备基础ZH 桩ZC柱间支撑CC垂直支撑SC水平支撑T梯YP雨蓬YT阳台LD梁垫M预埋件TD天窗端壁W钢筋网G钢筋骨架L代表角钢`GZ代表钢柱Q T-球墨铸铁SC铸钢SCS-不锈钢铸件GJ 刚架GJZ 刚架柱G J L刚架梁T L托梁Q L墙梁SC 水平支撑ZC 柱间支撑GJ 刚架GJZ 刚架柱G J L刚架梁T L托梁L T檩条Q L墙梁G L T刚性檩条W L T屋脊檩条SC 水平支撑ZC 柱间支撑GXG 刚性系杆YXB 压型金属板SQZ 山墙柱XT 斜拉条MZ 门边柱M L门上梁YC 隅撑T 拉条CG 撑杆HJ 桁架FHB 复合板GXG 刚性系杆YXB 压型金属板SQZ 山墙柱XT 斜拉条MZ 门边柱M L门上梁YC 隅撑T 拉条CG 撑杆HJ 桁架FHB 复合板GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为-1。
钢结构的连接与支撑技术钢结构在建筑领域中广泛应用，其连接与支撑技术是确保结构强度和稳定性的关键。
本文将探讨钢结构的连接与支撑技术，包括常见的连接方式以及支撑系统的设计与选择。
1.连接技术钢结构的连接是指通过不同的方式将结构中的各个部件连接在一起，以形成一个整体。
常见的连接技术包括焊接、螺栓连接和钢槽连接。
1.1 焊接连接焊接是将两个或多个金属部件通过加热至熔化状态，并加入填充金属形成连续界面的方法。
它具有连接强度高、结构刚度好的优点，适用于较大应力和振动环境下的连接。
常见的焊接连接方式包括角焊缝、对接焊缝和搭接焊缝。
1.2 螺栓连接螺栓连接是通过将螺纹螺钉穿过连接零件的孔，在零件两侧加紧螺帽以实现紧固的连接方式。
螺栓连接具有可拆卸性、连接灵活、适用于较大变形和异形连接等优点。
常见的螺栓连接方式包括剪切连接、挤压连接和张拉连接。
1.3 钢槽连接钢槽连接是通过将预制的钢槽装配在连接零件上，并通过紧固件将其固定的连接方式。
它具有施工便利、加工简单的优点，适用于临时性的或不需要经常拆卸的连接。
常见的钢槽连接方式包括卡槽连接、螺栓钢槽连接和焊接钢槽连接。
2.支撑技术支撑技术是指通过合理的设计和选择支撑系统，以确保钢结构的稳定性和安全性。
合适的支撑系统可以有效地分担结构的荷载和力矩，并防止结构的不稳定性。
2.1 桁架支撑桁架支撑是最常见的支撑系统之一，其由多个桁架组成。
桁架由轴杆和连接件构成，具有高强度、刚度大和重量轻的特点。
桁架支撑适用于大跨度的结构，并可根据实际需要进行灵活配置。
2.2 斜杆支撑斜杆支撑是通过斜向拉紧杆件，以稳定结构的支撑系统。
它适用于较小跨度的结构，具有施工方便和经济实用的特点。
2.3 压杆支撑压杆支撑是通过压杆将结构的上部和下部连接在一起，以防止结构侧向位移的支撑系统。
它适用于较高的结构，并可以提供额外的稳定性和刚性。
2.4 悬挂支撑悬挂支撑是通过将结构上悬挂在另一结构上，以提供额外的支撑系统。
第一章绪论1、钢结构的特点优点：自重轻、可靠性高、抗振性，抗冲击性好、工业化程度高、可以准确快速装配、容易做成密封结构缺点：易腐蚀、耐火性差、价格相对较贵2、钢结构在水工中的应用有哪些活动式结构、装拆式结构、板结构、高耸结构、大跨度结构、海工钢结构第二章钢结构的材料和计算方法1、钢结构的破坏形式塑性破坏、脆性破坏2、软钢的单向拉伸试验四个阶段：弹性及弹塑性阶段，塑性阶段，自强阶段，颈缩阶段四个性能指标：屈服强度，抗拉强度，比例极限，伸长率看课本第9页图2-13、冷弯试验可以检验钢材内部颗粒组织情况和非金属夹渣夹层等缺陷。
可以反映钢材的塑性，检验钢材的冷弯性能，是衡量钢材质量的一个综合性指标。
4、冲击韧性试件吸收的冲击功越大，材料断裂时吸收的能量越多，材料的冲击韧性越好。
5、钢材的防腐蚀措施涂料防护、喷镀保护、电化学保护6、化学成分对钢材的影响碳含量越多，钢材的屈服强度和抗拉强度越高，而塑性和韧性，特别是低温冲击韧性下降。
同时钢材的焊接性能、疲劳强度、抗锈蚀性下降。
氧和硫引起“热脆”，氮和磷引起“冷脆”，锰、硅、钒、硼为有益元素7、钢材浇铸过程中因脱氧程度不同分类沸腾钢（F）、半镇静钢（b）、镇静钢（Z）、特殊镇静钢(TZ)8、复杂应力对钢材的影响？同号危险，异号安全9、什么是应力集中？影响如何？（概念作为了解）概念：在缺陷或截面变化附近，主应力迹线曲折、密集，出现应力高峰的现象。
影响：形成了同号应力状态。
裂缝最危险，椭圆比圆危险10、什么是硬化？冷作硬化VS时效硬化（概念作为了解）概念：钢材强度增强，塑性和韧性降低的现象叫硬化。
分为冷作硬化和时效硬化。
冷作硬化属于人为；时效硬化不属于人为。
11、温度对钢材的影响课本17页图2-812、钢材的疲劳破坏主要取决于：钢材的质量、构件的几何尺寸和缺陷、应力循环特征和循环次数。
在一定的循环次数下，发生疲劳破坏时的应力幅大小取决于：构件和连接类别。
13、疲劳计算应注意的问题疲劳计算时，作用于钢结构的荷载取标准值。
