第三篇建筑消防设施第十一章消防应急照明和疏散指示标志知识框架考点解析考点一：系统的分类和组成一、消防应急灯具的分类1，按电源电压等级分类①A型消防应急灯具② B型消防应急灯具2，按储电池电源供电方式分类①集中电源型消防应急灯具②自带电源型消防应急灯具3，按适用系统类型分类①集中控制型消防应急灯具②非集中控制型消防应急灯具4，按工作方式分类①持续性型消防应急灯具②非持续性型消防应急灯具5，按用途分类①消防应急照明灯具②消防应急标志灯具二、系统分类与组成考点二：系统的工作原理、功能一、系统的工作原理（一）集中控制型系统集中控制型系统中设置有应急照明控制器，应急照明控制器采用通信总线与其配接的集中电源或应急照明配电箱连接，并进行数据通信；集中电源或应急照明配电箱通过配电回路和通信回路与其配接的灯具连接，为灯具供配电，并与灯具进行数据通信。

应急照明控制器通过集中电源或应急照明配电箱控制灯具的工作状态，集中电源或应急照明配电箱也可直接联锁控制灯具的工作状态。

应急照明控制器能够采用自动和手动方式控制集中电源或应急照明配电箱及其配接灯具的应急启动，接收并显示其工作状态。

（二）非集中控制型系统非集中控制型系统中未设置应急照明控制器，应急照明集中电源或应急照明配电箱通过配电回路与其配接的灯具连接，为灯具供配电。

非集中控制型系统中，应急照明集中电源或应急照明配电箱直接控制其配接灯具的工作状态，可采用自动和手动方式控制应急照明集中电源或应急照明配电箱及其配接灯具的应急启动。

二、系统的功能（一）应急启动功能在火灾等紧急情况下，应能采用自动和手动方式控制消防应急照明和疏散指示系统的应急启动，即控制系统的灯具和相关设备转入应急工作状态，发挥其疏散照明和疏散指示的作用。

（二）集中控制型系统的应急状态保持功能系统应急启动后，除指示状态可变的标志灯具外，集中控制型系统设备应保持应急工作状态直到系统复位。

考点三：系统的性能要求一、系统的持续应急时间系统的持续应急时间是指系统应急启动后，灯具、应急照明集中电源等设备在蓄电池供电状态下保持应急工作状态的持续时间。

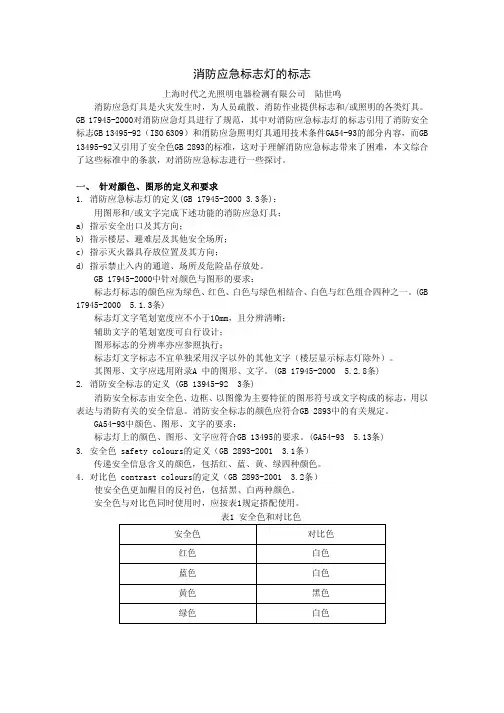

消防应急标志灯的标志上海时代之光照明电器检测有限公司陆世鸣消防应急灯具是火灾发生时，为人员疏散、消防作业提供标志和/或照明的各类灯具。

GB 17945-2000对消防应急灯具进行了规范，其中对消防应急标志灯的标志引用了消防安全标志GB 13495-92（ISO 6309）和消防应急照明灯具通用技术条件GA54-93的部分内容，而GB 13495-92又引用了安全色GB 2893的标准，这对于理解消防应急标志带来了困难，本文综合了这些标准中的条款，对消防应急标志进行一些探讨。

一、 针对颜色、图形的定义和要求1. 消防应急标志灯的定义(GB 17945-2000 3.3条)：用图形和/或文字完成下述功能的消防应急灯具：a) 指示安全出口及其方向；b) 指示楼层、避难层及其他安全场所；c) 指示灭火器具存放位置及其方向；d) 指示禁止入内的通道、场所及危险品存放处。

GB 17945-2000中针对颜色与图形的要求：标志灯标志的颜色应为绿色、红色、白色与绿色相结合、白色与红色组合四种之一。

(GB 17945-2000 5.1.3条)标志灯文字笔划宽度应不小于10mm，且分辨清晰；辅助文字的笔划宽度可自行设计；图形标志的分辨率亦应参照执行；标志灯文字标志不宜单独采用汉字以外的其他文字（楼层显示标志灯除外）。

其图形、文字应选用附录A 中的图形、文字。

(GB 17945-2000 5.2.8条)2. 消防安全标志的定义 (GB 13945-92 3条)消防安全标志由安全色、边框、以图像为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。

消防安全标志的颜色应符合GB 2893中的有关规定。

GA54-93中颜色、图形、文字的要求：标志灯上的颜色、图形、文字应符合GB 13495的要求。

(GA54-93 5.13条)3. 安全色 safety colours的定义（GB 2893-2001 3.1条）传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色。

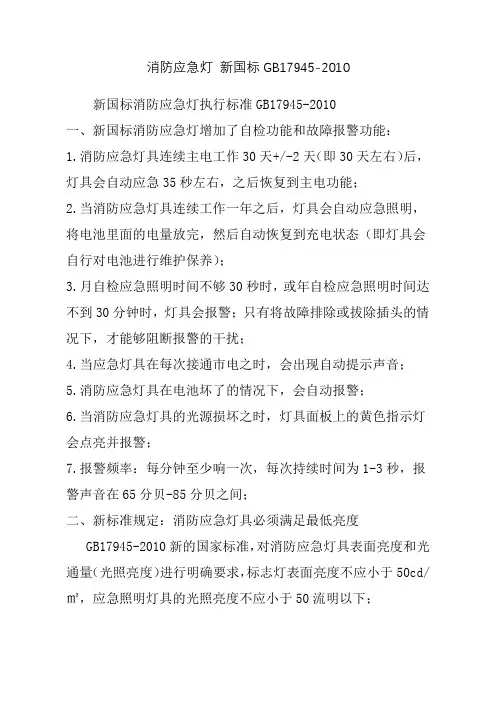

消防应急灯新国标GB17945-2010新国标消防应急灯执行标准GB17945-2010一、新国标消防应急灯增加了自检功能和故障报警功能：1.消防应急灯具连续主电工作30天+/-2天（即30天左右）后，灯具会自动应急35秒左右，之后恢复到主电功能；2.当消防应急灯具连续工作一年之后，灯具会自动应急照明，将电池里面的电量放完，然后自动恢复到充电状态（即灯具会自行对电池进行维护保养）；3.月自检应急照明时间不够30秒时，或年自检应急照明时间达不到30分钟时，灯具会报警；只有将故障排除或拔除插头的情况下，才能够阻断报警的干扰；4.当应急灯具在每次接通市电之时，会出现自动提示声音；5.消防应急灯具在电池坏了的情况下，会自动报警；6.当消防应急灯具的光源损坏之时，灯具面板上的黄色指示灯会点亮并报警；7.报警频率：每分钟至少响一次，每次持续时间为1-3秒，报警声音在65分贝-85分贝之间；二、新标准规定：消防应急灯具必须满足最低亮度GB17945-2010新的国家标准，对消防应急灯具表面亮度和光通量（光照亮度）进行明确要求，标志灯表面亮度不应小于50cd/㎡，应急照明灯具的光照亮度不应小于50流明以下；以前市场上使用的老国标消防应急灯具由于缺乏对亮度要求，导致大部分应急照明灯具无法满足消防要求，消防隐患时时存在；而新国标的消防应急灯具亮度比以前灯具的亮度提高了10-50倍，有效地保障消防安全的要求；三、新国标消防应急灯不能采用阻容降压方式1.老国标形式的消防应急灯，采用阻容降压方式，但是阻容降压功率因素过低，浪费电量太多，一台应急灯使用阻容降压一天多浪费近一度电；2.阻容降压会改变正常线路的相位，使三相四线的中线产生大电流并发烫，大批量使用会破坏电网；3.新国标消防应急灯具全部采用变压器，耗电小、效率高、性能稳定；四、新标准增加了对防护等级的要求：防护等级：目的是防止人或畜接触到灯具带电的部位；在新国标消防应急灯具中使用防护等级IP30，能有效防止人或畜伤亡；同时规定消防应急地埋灯的使用防护等级为IP65，由原来老国标的AC220V市电供电形式，调整成现在的以安全电压供电的形式，对应急灯具的安全性能进一步进行了提升；五、新国标应急灯增加了对爬电距离和电气间隙的要求：在新国标中规定：已接地的消防应急灯具的爬电距离大于，电气间隙大于，空气及物体本身都存在导电性，爬电距离及电气间隙的要求，将减少由此因素导致的电气短路，降低安全隐患，并保护电网的安全；六、新国标消防应急灯具应与应急照明配电箱的连接要求：消防应急照明配电箱：应急照明配电箱与消防设备直接联动，避免火灾发生时，市电能够正常工作，而应急灯具无法进入应急状态；应急照明配电箱将根据消防联动信息自动将所有应急灯具进入应急工作状态；七、新国标修改了消防应急标志灯具的图案：新标准对消防疏散指示灯具指示图案进行了新的规范：好处一：可以使信息比文字更容易识别；好处二：可以和国际规范接轨：老国标消防应急标志灯【安全出口】图案参考图片新国标消防应急疏散指示灯【安全出口】图案参考图片老国标形式的吊挂式玻璃镜面【安全出口】参考图片新国标玻璃镜面【安全出口】消防疏散指示灯图片。

消防应急灯安装位置及安装规范消防应急照明灯安装位置：根据《建筑设计防火规范》及《高层民用建筑设计防火规范》的规定，消防应急照明灯具的安装位置应该在建筑物的下列部位；1.封闭的楼梯间、防烟楼梯间及其前室，消防电梯及其前室；2.配电室、消防控制室、自动发电机房，消防水泵房、防烟排烟控制室，供消防用电的蓄电池室，电话总机房以及在发生火灾时任然需要停留在火灾环境中进行扑灭火情的其他房间；3.观众厅每层超过1500㎡的展览厅、营业厅、建筑面积超过2000㎡的演播室，人员密集且建筑面积超过300㎡的地下室等；4.公共建筑内的疏散走道（安全出口通道）和长度超过20米的内走道等；消防应急灯安装位置参考图例消防应急灯安装规范一、消防应急照明灯安装规范常见的双头消防应急照明灯，一般安装于疏散通道大门出口的门框上方，走廊、安全出口走道的墙壁上，距离地面约2米以上的高度；大型的电子市场、购物中心等场所，双头应急灯有直接壁挂安装于立柱上面的。

消防应急灯的安装位置以不被物体撞击，遮挡为好；安装过高，会影响停电应急时光照亮度的光效作用，及对应急灯具进行检修、调试的不便；双头消防应急照明灯的按照高度以2.2米左右即可；也要根据使用场所的实际情况而定，当使用场所的空间较大，应急灯具的使用密度增加的情况下，可以适当的对安装高度进行调整；前提条件必须满足消防检查验收部门的相关规定；双头应急灯酒店房间安装图例消防应急照明灯酒店走廊安装使用图例led 应急吸顶灯安全走道安装使用效果图二、消防应急安全出口指示灯的安装规范消防应急出口灯可分为安全出口标志灯和疏散通道指示标志灯。

安全出口标志灯的安装位置通常在建筑物内通往室外的正常出口和应急通道的出口处。

多层和高层建筑各楼层通往楼梯间和消防电梯前室的门口；大面积的厅堂、场、馆通向疏散通道和通往前厅、侧厅、楼梯间的出口；消防应急疏散指示灯安装位置图例安全出口灯一般安装于出口门框的上方，如果门框太高时，可安装于门框的侧口位置；为防止火灾发生时产生的烟雾影响视觉，其安装高度以2.2-2.5米为宜；安全出口灯安装位置图例消防安全指示灯的安装位置通常是在公共建筑物内的安全疏散通道，方便人员疏散时，无论从哪个位置都能够找到正确的紧急逃生出口，消防应急疏散通道或安全紧急出口通道安装的应急疏散指示灯间距不应大于20米。

新国标消防应急灯安装规范大量的火灾案例表明，公共建筑由于安全疏散设施设置不合理或疏散不畅，人员在火灾中不能正确的发现或识别安全出口所处位置，是造成群死群伤火灾事故的主要原因之一。

因此，消防应急灯具在火灾中能否发挥其应有的作用，应当引起我们高度重视。

消防应急灯具的设置范围。

《建规》第11.3.1条规定：除住宅外的民用建筑、厂房和丙类仓库的以下部位，应当设置消防应急照明灯具：1、封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室;2、消防控制室、消防水泵房、自带发电机房、配电室、防烟与冷却系统机房以及出现火灾时仍须要正常工作的其它房间;3、观众厅，建筑面积超过m2的展览厅、营业厅、多功能厅、餐厅，建筑面积超过m2的演播室;4、建筑面积少于m2的地下、半地下建筑或地下室、半地下室中的公共活动房间;5、公共建筑中的疏散走道。

《建好规法》第11.3.4条规定：公共建筑、高层厂房(仓库)及甲乙丙类厂房应当沿撤离门廊和安全出口、人员密集场所撤离门的正上方设置灯光撤离命令标志。

《建规法》第11.3.5条规定：下列建筑或场所应在其内疏散走道和主要疏散路线的地面上增设能保持视觉连续的灯光疏散指示标志或蓄光疏散指示标志：1、总建筑面积少于m2的展出建筑;2、总建筑面积超过m2的地上商店;3、总建筑面积少于m2的地下、半地下商店;4、歌舞娱乐放映游艺场所;《建规》将消防应急灯具的设置单独列入一个章节展开了全面规范，与原《建筑设计防雷规范》(gbj16-87)较之，显著不断扩大了消防应急照明灯具的设置范围，注重了消防应急标志灯设置的强制性，例如规定普通的民用建筑(除住宅外)、厂房(仓库)的规定部位均应当设置消防应急灯具，公共建筑、高层厂房(仓库)、除丁戊类以外的厂房的撤离跑道、安全出口、撤离门等部位设置灯光撤离命令标志和具备一定规模的公共建筑和地下(半地下)商店及歌舞娱乐游艺播放场所等建筑加设地面灯光或蓄光撤离命令标志。

消防安全标志GB 13495—1992国家技术监督局1992—06—12批准1993—03—01实施本标准参照采用国际标准ISO 6309—1987《消防——安全标志》。

1 主题内容与适用范围1．1 本标准规定了与消防有关的安全标志及其标志牌的制作、设置位置。

1．2 本标准的应用领域要尽可能广泛地扩大到需要或者应该的一切场所，以向公众表明下列内容的位置和性质：a．火灾报警和手动控制装置；b．火灾时疏散途径；c．灭火设备；d．具有火灾、爆炸危险的地方或物质。

本标准不适用于GB 4327—84《消防设施图形符号》所覆盖的设计图或地图上用的图形符号。

2 引用标准GB 2893 安全色3 消防安全标志消防安全标志由安全色、边框、以图象为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。

消防安全标志的颜色应符合GB 2893中的有关规定。

消防安全标志按照主题内容与适用范围的分类，以表格的形式列出。

3．1 火灾报警和手动控制装置的标志3．2 火灾时疏散途径的标志3．3灭火设备的标志3．4 具有火灾、爆炸危险的地方或物质的标志3．53．5．3 方向辅助标志应该与3．1—3．4中的有关标志联用，指示被联用标志所表示意义的方向。

表5只列出左向和左下向的方向辅助标志。

根据实际需要，还可以制作指示其他方向的方向辅助标志(见图1、图3c)。

3．5．4 在标志远离指示物时，必须联用方向辅助标志。

如果标志与其指示物很近，人们一眼即可看到标志的指示物，方向辅助标志可以省略。

3．5．5 方向辅助标志与3．1—3．4中的图形标志联用时，如系指示左向(包括左下、左上)和下向，则放在图形标志的左方；如系指示右向(包括右下、右上)。

则放在图形标志的右方(见图1、图3c)。

3．5．6 方向辅助标志的颜色应与联用的图形标志的颜色统一(见图1、图2c)。

图1 方向辅助标志使用举例3．6 文字辅助标志3．6．1 将3．1～3．4中图形标志的名称用黑体字写出来加上适当的背底色即构成文字辅助标志。
