5-2 角度、距离测量与全站仪的使用方法

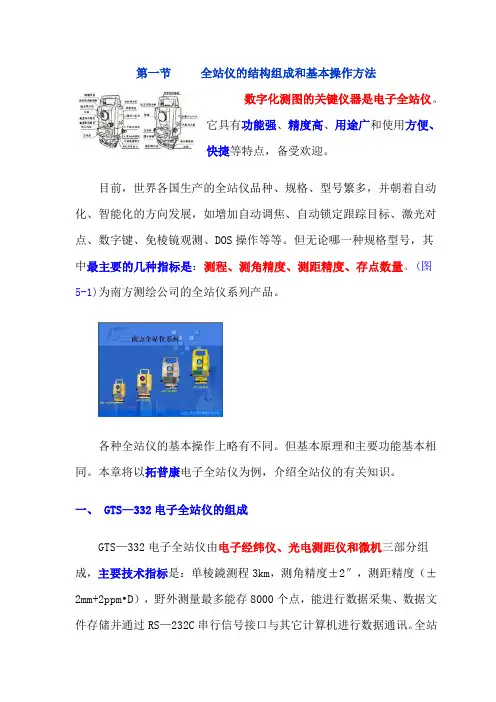

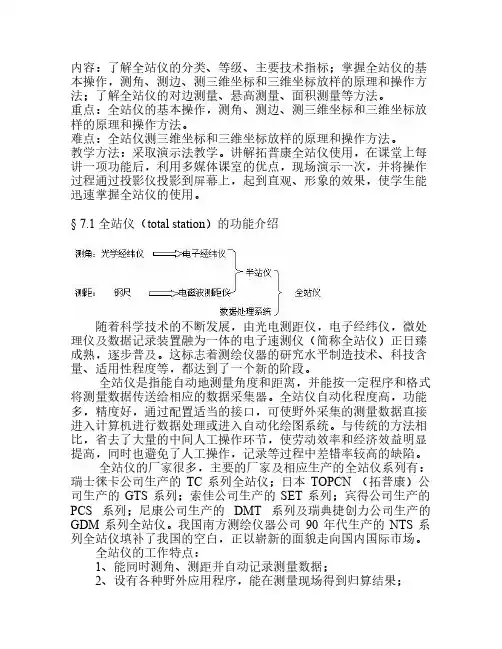

第一节全站仪的结构组成和基本操作方法数字化测图的关键仪器是电子全站仪。

它具有功能强、精度高、用途广和使用方便、快捷等特点，备受欢迎。

目前，世界各国生产的全站仪品种、规格、型号繁多，并朝着自动化、智能化的方向发展，如增加自动调焦、自动锁定跟踪目标、激光对点、数字键、免棱镜观测、DOS操作等等。

但无论哪一种规格型号，其中最主要的几种指标是：测程、测角精度、测距精度、存点数量。

(图5-1)为南方测绘公司的全站仪系列产品。

各种全站仪的基本操作上略有不同。

但基本原理和主要功能基本相同。

本章将以拓普康电子全站仪为例，介绍全站仪的有关知识。

一、GTS—332电子全站仪的组成GTS—332电子全站仪由电子经纬仪、光电测距仪和微机三部分组成，主要技术指标是：单棱鏡测程3km，测角精度±2″，测距精度（±2mm+2ppm•D），野外测量最多能存8000个点，能进行数据采集、数据文件存储并通过RS—232C串行信号接口与其它计算机进行数据通讯。

全站仪的各部件名称如(图5-2)。

基本操作方法全站仪的安置操作（对中、整平、瞄准等）与经纬仪基本相同，所不同的是，全站仪有一操作键盘和显示屏（图5-3），通过观测和键盘的操作，会在显示屏上显示出各种数据。

1、键盘操作各种操作键的功能见(表5-1)。

按POWER键打开电源开关后，可直接进入角度测量，如按键或键可进行距离测量或坐标测量，若按MENU键，将进入菜单测量模式。

操作键表5-12、显示屏显示的符号(表5-2)显示屏表5-2在显示屏右边的各操作键与显示屏下方的软键（功能键）配合，将组合成各种各样的功能，并在显示屏上显示出各种信息（图5-4）。

3、角度测量模式下各功能键的功能(表5-3)角度测量模式表5-3请操作：4、距离测量模式下各功能键的功能(表5-4)距离测量模式表5-4请操作：5、坐标测量模式下各功能键的功能(表5-5)坐标测量模式表5-5请操作：6、星键用于各种设置(表5-6)星键表5-6当通过主程序运行与星键相同的功能时，则星键模式无效。

全站仪测角度步骤详细全站仪具有角测量、距离(斜距、平距、高差)测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。

内置专用软件后，功能还可进一步拓展。

全站仪的基本操作与使用方法:1)水平角测量(1)按角度测量键，使全站仪处于角度测量模式,照准第一个目标A。

(2)设置A方向的水平度盘读数为0°00/00〃。

(3)照准第二个目标B,此时显示的水平度盘读数即为两方向间的水平夹角。

2)距离测量(1)设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。

(2)设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15°C和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。

实测时，可输入温度和气压值，全站仪会自动计算大气改正值(也可直接输入大气改正值)，并对测距结果进行改正。

（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。

全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。

精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。

在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。

应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。

3）坐标测量（1）设定测站点的三维坐标。

（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。

当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。

（3）设置棱镜常数。

（4）设置大气改正值或气温、气压值。

(6)照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。

全站仪的数据通讯全站仪的的数据通讯是指全站仪与电子计算机之间进行的双向数据交换。

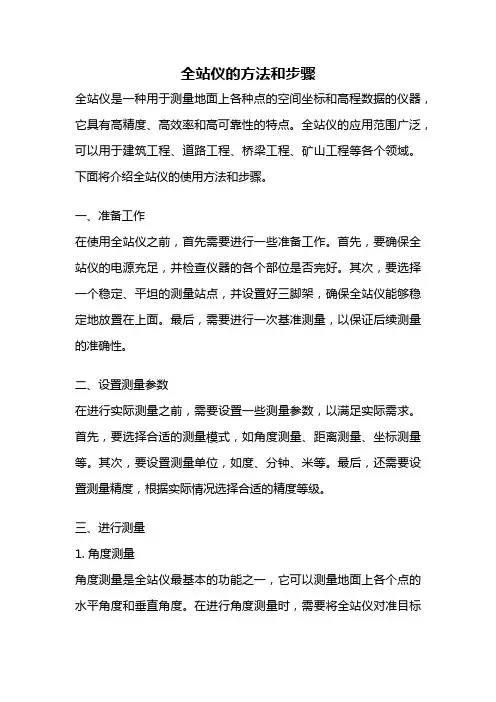

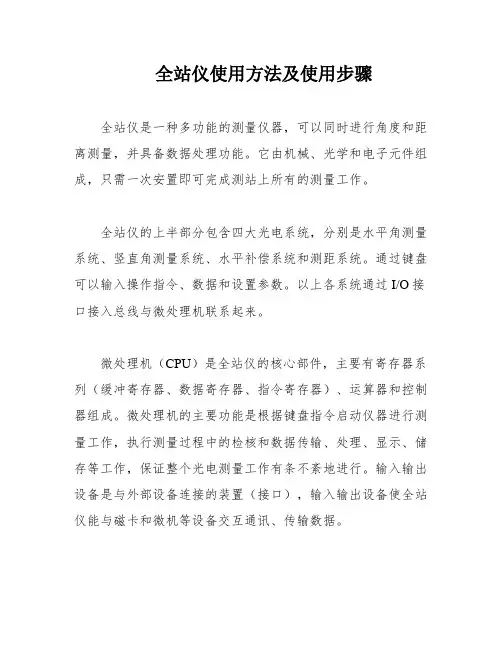

全站仪的方法和步骤全站仪是一种用于测量地面上各种点的空间坐标和高程数据的仪器，它具有高精度、高效率和高可靠性的特点。

全站仪的应用范围广泛，可以用于建筑工程、道路工程、桥梁工程、矿山工程等各个领域。

下面将介绍全站仪的使用方法和步骤。

一、准备工作在使用全站仪之前，首先需要进行一些准备工作。

首先，要确保全站仪的电源充足，并检查仪器的各个部位是否完好。

其次，要选择一个稳定、平坦的测量站点，并设置好三脚架，确保全站仪能够稳定地放置在上面。

最后，需要进行一次基准测量，以保证后续测量的准确性。

二、设置测量参数在进行实际测量之前，需要设置一些测量参数，以满足实际需求。

首先，要选择合适的测量模式，如角度测量、距离测量、坐标测量等。

其次，要设置测量单位，如度、分钟、米等。

最后，还需要设置测量精度，根据实际情况选择合适的精度等级。

三、进行测量1. 角度测量角度测量是全站仪最基本的功能之一，它可以测量地面上各个点的水平角度和垂直角度。

在进行角度测量时，需要将全站仪对准目标点，并观察仪器上的刻度盘，记录下测量结果。

2. 距离测量距离测量是全站仪的另一个重要功能，它可以测量地面上各个点之间的距离。

在进行距离测量时，需要使用全站仪上的测距仪，对准目标点进行测量，并记录下测量结果。

3. 坐标测量坐标测量是全站仪的高级功能之一，它可以测量地面上各个点的空间坐标。

在进行坐标测量时，需要选择一个已知坐标的控制点作为参考点，然后对其他待测点进行测量，并计算出它们的坐标值。

四、数据处理在完成测量后，还需要对测量数据进行处理，以获得最终的测量结果。

首先，要进行数据的清理和筛选，将不符合要求的数据剔除掉。

然后，要进行数据的计算和分析，以获得所需的角度、距离和坐标数据。

五、结果输出将处理后的测量结果输出，可以以表格或图形的形式展示。

同时，还可以进行数据的导出和存储，以备后续的分析和应用。

全站仪的使用方法和步骤包括准备工作、设置测量参数、进行测量、数据处理和结果输出。

全站仪使用操作说明全站仪是一种测量仪器，广泛应用于建筑、工程、测绘等领域。

它可以实现高精度的距离测量、角度测量以及测量数据的存储和处理。

本文将详细介绍全站仪的使用操作步骤。

一、开机与初始化1.将全站仪放置在平稳的地面上，并连接传输线缆和电源线。

2.按下电源开关，等待全站仪启动。

启动完成后，全站仪会自动进行校准和初始化，此过程需要等待一段时间。

根据具体型号的要求，通过操作面板上的相应按键完成初始化设置。

二、水平中心快速收敛1.在完成初始化后，全站仪会自动进入水平中心快速收敛模式。

此时，需要将全站仪定位到待测点上，并保持水平状态。

在操作面板上选择“水平中心快速收敛”选项，开始进行校准。

2.全站仪会发出激光束，通过观察仪器显示屏上的提示，将目标对准至激光束上。

根据仪器提示进行进一步操作，等待校准完成。

三、测量模式设置1.在校准完成后，可以通过操作面板上的菜单进行测量模式的设置。

常见的测量模式包括：角度测量、距离测量、坐标测量等。

2.根据实际需要选择相应的测量模式，在菜单中进行设置并确认。

四、角度测量1.进入角度测量模式后，全站仪会发出测向目标的激光束。

将目标对准激光束上，并观察显示屏上的读数。

如果有需要，可以通过操纵控制面板上的触摸屏或按键进行校准和调整。

2.在测量完一个目标后，可以通过操作面板上的菜单选择测量下一个目标或者退出角度测量模式。

五、距离测量1.进入距离测量模式后，全站仪会发出激光束测量目标点的距离。

将目标对准激光束上，并观察显示屏上的读数。

需要注意的是，高度差对距离测量有一定影响，如果需要更精确的测量结果，可以通过仪器的高度差补偿功能进行调整。

2.在测量完一个目标后，可以通过操作面板上的菜单选择测量下一个目标或者退出距离测量模式。

六、坐标测量与存储1.进入坐标测量模式后，全站仪会通过角度和距离测量目标点的坐标。

根据仪器的操作提示进行操作，将目标对准激光束上，并观察显示屏上的读数。

2.在测量完一个目标点后，可以通过操作面板上的菜单选择测量下一个目标点或者退出坐标测量模式。

全站仪使用方法与步骤全站仪是一种高精度的测量仪器，广泛应用于土木工程、建筑工程、道路工程等领域中。

它可以进行水平角、垂直角和距离等多种测量，并能实时显示测量结果。

下面是全站仪的使用方法与步骤。

一、准备工作1.首先确认全站仪的电池是否充电充足，并检查仪器的所有部件是否完好无损。

2.打开全站仪的电源开关，待仪器启动完成后，进行初始化操作。

二、选择水平仪全站仪上配有两个水平仪，一个是电子水平仪，一个是气泡水平仪。

根据需要选择使用哪个水平仪进行测量。

三、设置测量模式1.在全站仪上选择需要的测量模式，例如水平角、垂直角、坐标等。

2.进入相应的测量模式设置页面，进行参数设置，如测量单位、测量精度等。

四、放置三脚架1.打开三脚架，将其放置在测量点上，确保三脚架稳固平整。

2.使用水平仪或调节螺旋脚，调整三脚架的水平度，直至达到要求。

五、安装全站仪1.取下全站仪的保护外壳，并将其放置在三脚架上的平台上。

2.固定全站仪，确保其稳定固定在三脚架上，不会晃动或倾斜。

六、测量准备1.按照需求，使用全站仪所配的反射棱镜或目标板，将其放置在需要测量的位置上，并进行精确定位。

2.并确保全站仪与目标板之间有良好的通信，保证反射信号的传输质量。

七、进行测量1.首先使用全站仪的目标功能，找到目标并锁定。

2.进行角度测量：对准目标后，按下测量键，全站仪会自动测量水平角和垂直角，并显示测量结果。

3.进行距离测量：在全站仪显示屏上操作，启动测距功能，全站仪会发出激光，接收目标板反射的激光，并通过计算得出测量距离。

八、记录和保存测量数据1.在进行每次测量之前，应先设定好数据记录的格式和要求。

2.测量完成后，全站仪会自动记录测量结果，包括角度和距离。

3.可以将测量数据通过连接电脑或存储卡的方式进行保存和导出。

九、结束测量1.测量结束后，关闭全站仪的电源开关。

2.拆卸全站仪，并进行清洁和保养。

以上就是全站仪的使用方法与步骤。

在实际使用时，还应根据具体情况和要求进行调整和使用，确保测量结果的准确性。

苏一光全站仪操作细部步骤一、距离测量步骤1：将全站仪架设于测站点已知点O上、对中、调平全站仪。

步骤2：将棱镜架设到待测点A，调平，反光棱镜朝向全站仪。

步骤3：打开仪器，出现画面步骤4：用全站仪对准反光棱镜十字丝中心，按DIST键。

二、坐标测量每个小组选取两个已知点0点和A点，一个待测点B点，并做好标记。

设0点的坐标为（0,0），A点的坐标（10,0），测量待测点B 的坐标。

步骤1：将全站仪架设于测站点O点上，对中整平。

将对中杆棱镜架设后视点A上，将反光棱镜朝向全站仪。

步骤2：打开全站仪电源，按CORD键进入坐标测量，出现如下画面再按F4切换键，步骤三：按F3键，切换到以下画面步骤四：按F1键，出现如下画面步骤六：点F3切换到字母键，点名设置为O。

输入O点坐标（0,0），步骤五：点F3切换到字母键，点名设置为O。

输入O点坐标（0,0），完成后按ENT键结束。

步骤六：按F2键进入如下界面步骤七：按F1输入后视点，出现如下画面，输入后视点坐标，按ENT 键结束。

步骤八：按ENT键保存步骤九：按ENT键保存后出现如下画面，对准反光棱镜，按ENT键，坐标系建立。

步骤10：将反光棱镜移至B点，对中调平，反光棱镜朝向全站仪。

将照准部对准反光棱镜中心，出现如下画面，B点坐标（3.87,0.192）三、坐标放样（应该说明任务才对）步骤1：按MENU菜单键，出现如下画面步骤3：先设置测站点O（仪器架设点）的坐标。

将（0,0）一次输入，高程Z 略过。

N与E坐标输入之间切换按F4确认键，输入完毕后点ENT键结束后视点坐标输入。

步骤4：选择设置后视点，按ENT键进入。

如测站点坐标输入一样，一次输入后视点坐标，出现如下画面，完成输入后按ENT结束。

步骤5：将对中杆放置于后视点（0,10），气泡居中调平，全站仪照准部对准反光棱镜中心后按ENT键，此时，坐标系建立。

选中放样，按ENT键出现如下画面步骤6：依次输入放样点坐标（10,10），然后按ENT键结束放样点坐标输入，出现画面，选择测距后出现如下画面按F1距离键，出现如下画面步骤7：松开水平制动螺旋，，转动照准部，将dHR调为0.00.00，这时，待测点就在视准轴上。

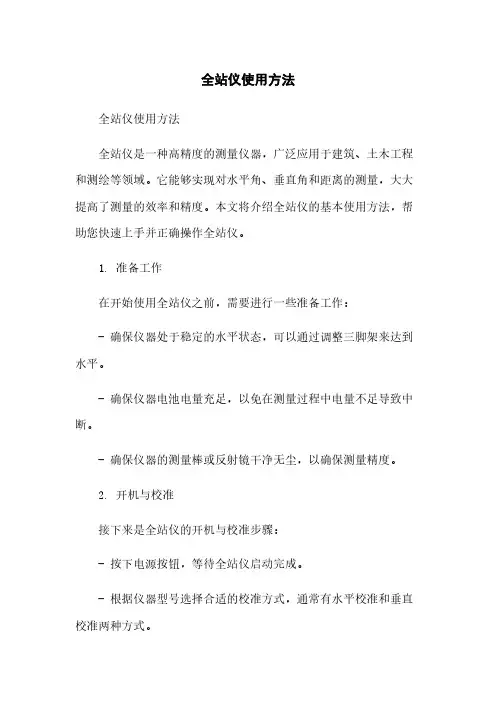

全站仪使用方法全站仪使用方法全站仪是一种高精度的测量仪器，广泛应用于建筑、土木工程和测绘等领域。

它能够实现对水平角、垂直角和距离的测量，大大提高了测量的效率和精度。

本文将介绍全站仪的基本使用方法，帮助您快速上手并正确操作全站仪。

1. 准备工作在开始使用全站仪之前，需要进行一些准备工作：- 确保仪器处于稳定的水平状态，可以通过调整三脚架来达到水平。

- 确保仪器电池电量充足，以免在测量过程中电量不足导致中断。

- 确保仪器的测量棒或反射镜干净无尘，以确保测量精度。

2. 开机与校准接下来是全站仪的开机与校准步骤：- 按下电源按钮，等待全站仪启动完成。

- 根据仪器型号选择合适的校准方式，通常有水平校准和垂直校准两种方式。

- 按照仪器说明书的要求进行校准，保证全站仪的测量准确性。

3. 基本测量操作全站仪的基本测量操作包括测量角度和测量距离两个方面。

3.1 测量角度- 对准目标点，通过调整全站仪的望远镜确保目标点位于准星上。

- 按下测量按钮进行角度测量，并记录测量结果。

- 如果需要连续测量多个点的角度，可以选择仪器上的自动测量功能。

3.2 测量距离- 对准目标点，通过调整全站仪的望远镜确保目标点位于测距杆或反射镜上。

- 按下测量按钮进行距离测量，并记录测量结果。

- 如果需要连续测量多个点的距离，可以选择仪器上的连续测量功能。

3.3 数据处理与导出全站仪通常配备了数据处理与导出功能，方便用户将测量数据传输到电脑或其他设备上进行进一步分析和处理。

- 通过连接数据线或蓝牙等方式将测量数据传输到电脑上。

- 使用相应的数据处理软件对测量数据进行处理和分析。

- 根据实际需求将处理后的数据导出为常见的数据格式，如Excel、CSV等。

4. 注意事项在使用全站仪进行测量时，还需要注意以下事项：- 避免在强风、雨雪等恶劣天气条件下进行测量，以免影响测量精度。

- 在进行长距离测量时，应考虑大地曲率和大地方位角的影响，选择合适的校正方式。

全站仪的使用方法
全站仪使用方法
1.简介
全站仪是一种测量仪器，用于测量地理位置、角度和距离。

它
通常由仪器本体、三脚架和遥控器组成。

全站仪具有高精度和高效性，广泛应用于建筑、土木工程、道路施工等领域。

2.组装全站仪
首先，将三脚架打开并调整至合适的高度，确保稳固。

然后将
全站仪安装在三脚架上，确保仪器水平。

最后，使用水平仪进行校准，使全站仪完全水平。

3.全站仪的开机与初始化
按下全站仪的电源按钮，等待仪器自检完成。

然后，根据仪器
说明书的指导进行初始化设置，包括日期、时间、坐标系统、单位等。

4.测量角度
使用遥控器或仪器本体上的按钮进行角度测量。

将仪器对准目
标点，按下测量按钮，记录角度数值。

重复此步骤以测量多个角度，并计算出各角度之间的差异。

5.测量距离
使用遥控器或仪器本体上的按钮进行距离测量。

将仪器对准目标点，按下测量按钮，记录距离数值。

全站仪通常具有单次测量和连续测量两种模式，根据需要选择合适的模式。

6.数据处理与导出
全站仪通常具有内置的数据处理功能，可以对测量数据进行计算和分析。

根据需要，可以导出数据至计算机或存储设备进行后续处理。

附件：
1.仪器说明书：包含全站仪的详细操作方法和技术规格。

2.遥控器：用于远程控制全站仪的操作。

法律名词及注释：
1.土木工程：指基于土木工程原理和方法进行的建设工程，包括道路、桥梁、水利工程等。

2.角度：指两个线段之间的夹角。

3.距离：指两个点之间的直线距离。

全站仪的操作和使用方法
1. 设置全站仪。

在使用全站仪之前，首先需要进行设置。

打开全站仪，确保其处于水平状态。

然后使用调节螺丝将全站仪调整至水平状态，通常全站仪上会有气泡仪来帮助调整水平。

接下来，根据需要设置全站仪的工作模式和参数，如测量单位、测量精度等。

2. 定位和瞄准。

将全站仪放置在需要测量的位置，确保其稳固并且不会受到外部干扰。

然后使用全站仪的望远镜瞄准目标物体，确保目标物体位于准星线上。

在瞄准时，可以通过调整全站仪的水平和垂直角度来确保准星线与目标物体对齐。

3. 进行测量。

当全站仪准备就绪并且目标物体已经瞄准好后，就可以进行测量了。

按下测量按钮，全站仪会自动进行测量，并将测量结果显示在其屏幕上。

根据需要，可以进行单次或连续测量，并且可以保存
测量结果以备后续分析和处理。

4. 数据处理。

测量完成后，可以将测量结果导出到计算机或其他设备进行数据处理和分析。

全站仪通常可以通过USB或蓝牙等方式与外部设备进行连接，方便数据传输和处理。

5. 维护和保养。

在使用全站仪之后，需要对其进行适当的维护和保养，以确保其性能和精度。

定期清洁全站仪的镜头和传感器，并定期校准和调整全站仪的参数，以确保其测量精度和稳定性。

总之，全站仪是一种非常重要的工程测量仪器，正确的操作和使用方法能够确保其测量结果的准确性和可靠性。

希望以上介绍能够帮助您更好地了解全站仪的操作和使用方法。
