转速表的用途

智能型数字转速表使用说明书

当您购买这部数字转速表时，标志着您在精密测量领域里向前迈进一步。该表系一部复杂而精巧的测试工具，在使用之前，请详阅此说明书并妥善保管在容易取阅的地方。

1．特性：

* 流线型外观设计，机身与手掌完美配合，确保使用更加方便、舒适。

* 采用微电脑技术、光电技术、抗干扰技术等多项先进技术，能准确地测量出转速值。

* 测量范围广，分辨率高。

* 超大屏幕液晶显示，读数清晰、无视差。

* 自动记忆测量的最大值、最小值及最后一个显示值。

* 当电池电压低于规定值时，自动指示。

* 结构精致、坚固耐用。

2．规格：

功 能 DM6236P

光 电 式

接 触 式

接触线速（公制）

接触线速（英制）

注：各机型按表内功能采用以下技术指标和操作方法。

显示器： 5 位 16mm(0.7") 液晶显示屏

准确度： ±(0.05%+1) 表示为±(读数的%+最低有效数位)

采样时间： 1.0 秒(60分转/分以上)

量程选择： 自动切换

时基： 6MHz石英晶体振荡器

有效距离： 50mm~500mm

尺寸： 180mm × 72mm × 37mm

电源： 3 × 1.5V size电池

电源消耗： 约 40mA

重量： 约200g(包括电池)

测试范围： 2.5~99999rpm(转/分) 光电转速方式

0.5~19999rpm (转/分) 接触转速方式

0.05~1999.9m/min (米/分) 接触线速方式(公制)

0.2~6560ft/min (英寸/分) 接触线速方式(英制)

分辨力：

光电转速方式：

0.1rpm(转/分) (2.5~999.99rpm)

1rpm(转/分) (1000rpm以上)

接触转速方式：

0.1rpm(转/分) (0.5~999.99rpm)

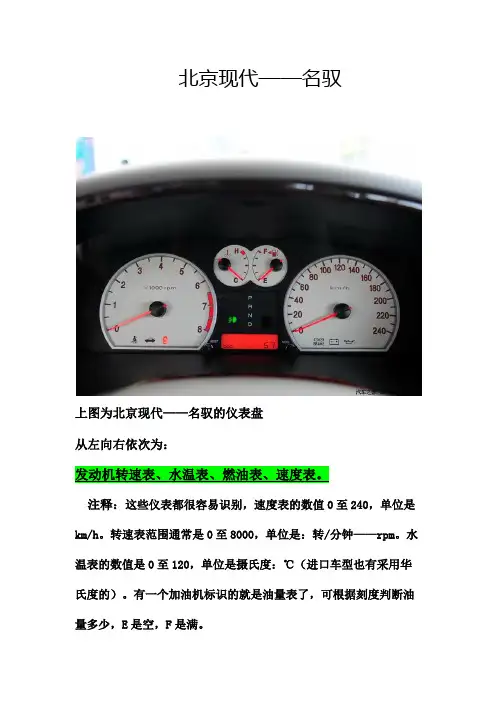

北京现代——名驭

上图为北京现代——名驭的仪表盘

从左向右依次为：

发动机转速表、水温表、燃油表、速度表。

注释：这些仪表都很容易识别，速度表的数值0至240，单位是km/h。转速表范围通常是0至8000，单位是：转/分钟——rpm。水温表的数值是0至120，单位是摄氏度：℃（进口车型也有采用华氏度的）。有一个加油机标识的就是油量表了，可根据刻度判断油量多少，E是空，F是满。 1各表盘的功用

转速表：反应发动机转速的仪表，通常设置在仪表板内，与车速里程表对称的放在一起，一般转速表单位是千转/分钟。驾驶员可以通过该表了解发动机的运转情况，并据此决定油门和档位的变化，使车辆处于最佳运行状态，减少油耗，延长发动机寿命。

速度表：它是现代汽车必备的仪表之一，它显示的是汽车的时速，公制单位是公里/小时。

水温表：显示冷却液温度的仪表，单位是摄氏度。由于以前的汽车都使用水作为冷却液，故叫做水温表。现代汽车都以用上专门的冷却液。

燃油表：显是油箱内所存油量的仪表，E是空油，F是满油。

挡位变化指示灯：通过不同亮灯，驾驶员可以知道此时的档位，并根据路况决定档位的相应变化。

图中“57”：表示该车已行驶57公里，驾驶员可根据此数字来判断车辆的受损情况，并决定车检时间。

2汽车仪表盘上也会有许多的仪表指示灯，其工作用途给出一些介绍： 汽车仪表盘指示灯图解

起重机械检验检测用仪器设备知识

起重机械检验时常用的仪器设备包括：万用表、尽缘电阻测量仪、钳形电流表、经纬仪、水准仪、测拱仪〔自制〕、便携式测距仪、全站仪、转速表、测厚仪、称重仪、声级计、温湿度计、百分表、压力表、点温计、弹簧秤、游标卡尺、钢卷尺、钢直尺、塞尺、力矩扳手、放大镜〔20倍〕、线锤、常用电工工具、便携式检验照明灯。

防爆类型的起重机械检验时常用的专用检验仪器设备包括：防爆万用表、防爆接地电阻测试仪、防爆尽缘电阻测试仪、防爆力矩扳手、防爆电流钳表、防爆红外测温仪、防爆气体检测仪。

一、万用表

1. 概念定义

万用表，是一种多用途电子测量仪器，要紧用于物理、电气、电子等测量领域，一般包含电流表(安培计)、电压表(伏特计)、电阻表(欧姆计)等功能，也称为万用计、多用计、多用电表、万用电表或万用表。

2. 工作原理

多用表的全然原理是利用一只灵敏的磁电式直流电流表〔微安表〕做表头。当微小电流通过表头，就会有电流指示。但表头不能通过大电流，因此，必须在表头上并联与串联一些电阻进行分流或落压，从而测出电路中的电流、电压和电阻。

3. 万用表结构

万用表由表头、测量电路及转换开关等三个要紧局部组成。

4. 注重事项

(1) 在使用多用表之前，应先进行“机械调零〞，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。

(2) 在使用多用表过程中，不能用手往接触表笔的金属局部，如此一方面能够保证测量的正确，另一方面也能够保证人身平安。

(3) 在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注重。否那么，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再往测量。

(4) 多用表在使用时，必须水平放置，以免造成误差。同时，还要注重到防止外界磁场对万用表的碍事。

(5) 多用表使用完毕，应将转换开关置于交流电压的最大挡。要是长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。

第 1 页 第一部分 发电厂热工设备介绍

热工设备（通常称热工仪表）遍布火力发电厂各个部位，用于测量各种介质的温度、压力、流量、物位、机械量等，它是保障机组安全启停、正常运行、防止误操作和处理故障等非常重要的技术装备，也是火力发电厂安全经济运行、文明生产、提高劳动生产率、减轻运行人员劳动强度必不可少的设施。

热工仪表包括检测仪表、显示仪表和控制仪表。下面我们对这些常用仪表原理、用途等进行简单介绍，便于新成员从事仪控专业工作有个大概的了解。

一、检测仪表

检测仪表是能够确定所感受的被测变量大小的仪表，根据被测变量的不同，分为温度、压力、流量、物位、机械量、成分分析仪表等。

1、温度测量仪表：

温度是表征物体冷热程度的物理量，常用仪表包括双金属温度计、热电偶、热电阻、温度变送器。常用的产品见下图：

双金属温度计 热电偶

铠装热电偶 热电阻（Pt100）

端面热电阻（测量轴温） 温度变送器

1）双金属温度计

原理：利用两种热膨胀不同的金属结合在一起制成的温度检测元件来测量温度的仪表。

常用规格型号：WSS-581，WSS-461；万向型抽芯式；φ100或150第 2 页 表盘；安装螺纹为可动外螺纹:M27×2

2）热电偶

原理：由一对不同材料的导电体组成，其一端（热端、测量端）相互连接并感受被测温度；另一端（冷端、参比端）则连接到测量装置中。根据热电效应，测量端和参比端的温度之差与热电偶产生的热电动势之间具有函数关系。参比端温度一定时热电偶的热电动势随着测量温度端温度升高而加大，其数值只与热电偶材料及两端温差有关。

根据结构不同，有普通型热电偶和铠装型热电偶。根据被被测介质温度高低不同，一般热电偶常选用K、E三种分度号。K分度用于高温，E分度用于中低温。
