压阻式压力传感器

压力传感器知识点总结一、压力传感器的概念及分类压力传感器是一种能够将物体外部施加的压力转变成电信号输出的装置。

它可以将压力大小转化为电信号输出，通常用于测量液体、气体或固体的压力。

根据测量原理和测量对象的不同，压力传感器可以分为多种类型，常见的有压阻式压力传感器、压力变送器、电容式压力传感器和压电式压力传感器等。

1. 压阻式压力传感器压阻式压力传感器是利用压阻效应来测量被测压力的装置。

当被测压力作用在敏感元件上时，敏感元件发生形变，从而改变了电阻值。

通过检测电阻值的变化，就可以得到被测压力的大小。

压阻式压力传感器的优点是价格低廉，输出信号稳定，但灵敏度较低，精度一般较低。

2. 压力变送器压力变送器也是一种常见的压力传感器，它一般由感压元件和信号处理电路组成。

感压元件将被测压力转化为位移，再由信号处理电路将位移信号转化为电信号输出。

压力变送器具有输出信号稳定、精度高、灵敏度高等优点，广泛应用于工业自动化领域。

3. 电容式压力传感器电容式压力传感器是利用被测压力作用下的电容值变化来测量压力大小的装置。

当被测压力作用在感应体上时，感应体发生形变，从而改变了电容值。

通过检测电容值的变化，就可以得到被测压力的大小。

电容式压力传感器具有灵敏度高、精度高的特点，但价格较高。

4. 压电式压力传感器压电式压力传感器是利用压电效应来测量被测压力的装置。

当被测压力作用在压电晶体上时，压电晶体产生电荷，从而产生电压信号输出。

压电式压力传感器具有输出稳定、精度高、频率响应快的优点，但价格较高。

二、压力传感器的工作原理1. 压阻式压力传感器的工作原理压阻式压力传感器是利用压阻效应来测量被测压力的装置。

当被测压力作用在敏感元件上时，敏感元件发生形变，从而改变了电阻值。

通过检测电阻值的变化，就可以得到被测压力的大小。

2. 压力变送器的工作原理压力变送器一般由感压元件和信号处理电路组成。

感压元件将被测压力转化为位移，再由信号处理电路将位移信号转化为电信号输出。

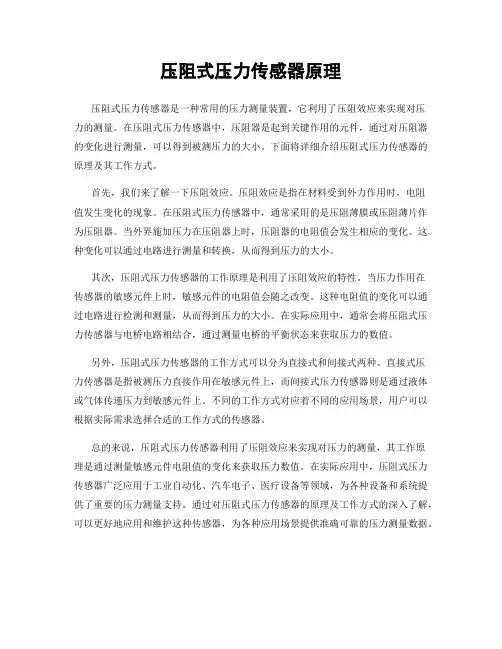

压阻式压力传感器原理压阻式压力传感器是一种常用的压力测量装置，它利用了压阻效应来实现对压力的测量。

在压阻式压力传感器中，压阻器是起到关键作用的元件，通过对压阻器的变化进行测量，可以得到被测压力的大小。

下面将详细介绍压阻式压力传感器的原理及其工作方式。

首先，我们来了解一下压阻效应。

压阻效应是指在材料受到外力作用时，电阻值发生变化的现象。

在压阻式压力传感器中，通常采用的是压阻薄膜或压阻薄片作为压阻器。

当外界施加压力在压阻器上时，压阻器的电阻值会发生相应的变化。

这种变化可以通过电路进行测量和转换，从而得到压力的大小。

其次，压阻式压力传感器的工作原理是利用了压阻效应的特性。

当压力作用在传感器的敏感元件上时，敏感元件的电阻值会随之改变。

这种电阻值的变化可以通过电路进行检测和测量，从而得到压力的大小。

在实际应用中，通常会将压阻式压力传感器与电桥电路相结合，通过测量电桥的平衡状态来获取压力的数值。

另外，压阻式压力传感器的工作方式可以分为直接式和间接式两种。

直接式压力传感器是指被测压力直接作用在敏感元件上，而间接式压力传感器则是通过液体或气体传递压力到敏感元件上。

不同的工作方式对应着不同的应用场景，用户可以根据实际需求选择合适的工作方式的传感器。

总的来说，压阻式压力传感器利用了压阻效应来实现对压力的测量，其工作原理是通过测量敏感元件电阻值的变化来获取压力数值。

在实际应用中，压阻式压力传感器广泛应用于工业自动化、汽车电子、医疗设备等领域，为各种设备和系统提供了重要的压力测量支持。

通过对压阻式压力传感器的原理及工作方式的深入了解，可以更好地应用和维护这种传感器，为各种应用场景提供准确可靠的压力测量数据。

压力传感器的分类与原理介绍压力传感器是一种测量物体受力并将其转化为电信号的设备。

它被广泛应用于工业、汽车、航空航天等领域中，用于测量压力变化并实时反馈给控制系统。

压力传感器根据其工作原理和结构特点可以分为多种类型，下面将对几种常见的压力传感器进行分类与原理介绍。

1. 压阻式传感器压阻式传感器是一种基于电阻变化原理的压力传感器。

它通常由两个平行的金属片组成，两片金属片之间有一层敏感膜，当外力作用于敏感膜时，金属片的电阻值会发生变化。

这种变化可以通过电路进行检测和测量。

压阻式传感器的优点是结构简单、价格低廉，但是其精度较低，易受温度和湿度的影响。

2. 容积式传感器容积式传感器是一种基于压力变化引起的容积变化原理的压力传感器。

它通常由一个弹性元件和一个容器组成。

当压力作用于容器时，容器内的气体容积会发生变化，从而引起弹性元件的形变。

这种形变可以通过传感器内的压力变化转化为电信号进行测量。

容积式传感器的优点是精度较高、抗干扰能力强，但是其结构复杂，成本较高。

3. 电容式传感器电容式传感器是一种基于电容变化原理的压力传感器。

它通常由两个电极和一个电介质组成，当压力作用于电介质时，电容的值会发生变化。

这种变化可以通过电路进行检测和测量。

电容式传感器的优点是精度高、响应速度快，但是其受温度和湿度的影响较大，且易受外界电场干扰。

4. 压电式传感器压电式传感器是一种基于压电效应原理的压力传感器。

它通常由压电材料和电极组成，当外力作用于压电材料时，压电材料会产生电荷，从而生成电压信号。

这种电压信号可以通过电路进行检测和测量。

压电式传感器的优点是响应速度快、精度高、抗干扰能力强，但是其价格较高，使用时需要注意防止过载和过压。

5. 磁敏式传感器磁敏式传感器是一种基于磁阻效应原理的压力传感器。

它通常由一个磁敏材料和一个磁场组成，当压力作用于磁敏材料时，磁敏材料的磁阻值会发生变化。

这种变化可以通过电路进行检测和测量。

磁敏式传感器的优点是精度高、稳定性好，但是其价格较高，且易受外界磁场干扰。

压力传感器工作原理压力传感器是一种用于测量压力的装置，它能够将压力信号转换为可读取的电信号。

在工业自动化、汽车工程、医疗设备等领域中广泛应用。

本文将详细介绍压力传感器的工作原理。

一、压力传感器的基本原理压力传感器的基本原理是利用压力作用于传感器感应元件上，产生相应的信号，经过信号处理电路转换为标准电信号输出。

常见的压力传感器有压阻式、电容式、电感式等。

1. 压阻式压力传感器压阻式压力传感器的核心是一个压阻元件，它的电阻值随着受力的增加而发生变化。

当压力作用于压阻元件上时，导致其阻值发生变化，进而改变电路中的电流或者电压。

通过测量电路中的电流或者电压变化，可以间接得到压力的大小。

2. 电容式压力传感器电容式压力传感器的核心是一个可变电容结构，当压力作用于传感器时，使得电容结构的间隙发生变化，进而改变电容的值。

通过测量电容的变化，可以得到压力的大小。

3. 电感式压力传感器电感式压力传感器利用感应线圈和铁芯的磁耦合效应来测量压力。

当压力作用于传感器时，使得感应线圈和铁芯之间的距离发生变化，从而改变感应线圈的电感值。

通过测量电感的变化，可以得到压力的大小。

二、压力传感器的工作过程压力传感器的工作过程可以分为感应元件受力、信号转换和信号输出三个阶段。

1. 感应元件受力当压力作用于压力传感器的感应元件上时，感应元件会发生形变或者位移。

这个形变或者位移可以是压阻元件的阻值变化、电容结构的间隙变化或者感应线圈和铁芯之间的距离变化。

2. 信号转换感应元件受力后，传感器内部的信号转换电路会将感应元件产生的变化转换为电信号。

具体的转换方式取决于传感器的类型，可以是电流、电压或者电容的变化。

3. 信号输出经过信号转换后，压力传感器会将转换后的电信号输出。

输出的电信号可以是摹拟信号，也可以是数字信号。

摹拟信号通常是电压或者电流的变化，而数字信号通常是经过ADC（模数转换器）转换后的二进制数据。

三、压力传感器的特点和应用压力传感器具有以下特点：1. 高精度：压力传感器能够提供高精度的压力测量结果，通常可以达到几个百分点的精度。

压阻式压力传感器工作原理
压阻式压力传感器工作原理是基于电阻的变化原理。

传感器内部含有一个薄膜，该薄膜上涂有导电层，形成一个电阻。

当传感器受到外部压力作用时，薄膜会发生微小的弯曲，导致导电层上电阻的改变。

具体来说，当外部压力增加时，薄膜的弯曲程度会增大，导致电阻的值随之增加。

而当外部压力减小时，薄膜会恢复原状，导致电阻的值随之减小。

这种电阻和压力之间的关系可以通过压力传感器的电路进行测量和转换。

一般情况下，压阻式压力传感器会和一个电桥电路结合使用。

电桥电路由四个电阻组成，其中一个电阻为压阻传感器的电阻，另外三个为已知电阻。

当系统施加一个恒定的电压到电桥上时，电桥会输出一个电压信号，该信号的大小与压阻传感器的电阻值相关。

通过测量和分析电桥的输出信号，就可以得到与外部压力关联的电阻值。

进一步，可以经过校准和转换，将电阻值转换为实际的压力数值。

总的来说，压阻式压力传感器通过测量导电层电阻的变化，实现对外部压力的检测和测量。

这种传感器具有结构简单、成本低廉、响应速度快等优点，广泛应用于各种工业领域和仪器设备中。

压力传感器的原理压力传感器是一种能够将压力信号转换为电信号输出的传感器，广泛应用于工业自动化控制、汽车电子、医疗设备等领域。

它的原理是利用一定的物理效应，将受力的变化转换为电信号输出，从而实现对压力的测量和控制。

压力传感器的原理主要包括以下几个方面：1. 压阻式原理。

压阻式压力传感器是利用压阻效应来实现对压力的测量。

当外力作用于传感器的敏感元件上时，敏感元件会发生形变，从而改变其电阻值。

通过测量电阻值的变化，就可以得到压力的大小。

这种原理的传感器简单、成本低，但精度较低，易受温度影响。

2. 容性原理。

容性压力传感器利用压力作用于传感器时，会改变传感器内部电容值的特性。

通过测量电容值的变化，就可以得到压力的大小。

这种原理的传感器具有较高的灵敏度和稳定性，但制造工艺复杂，成本较高。

3. 压电原理。

压电压力传感器是利用压电效应来实现对压力的测量。

当外力作用于传感器的压电晶体上时，会产生电荷的分布变化，从而产生电压信号输出。

通过测量电压信号的变化，就可以得到压力的大小。

这种原理的传感器具有高灵敏度、高稳定性和高精度，但制造工艺复杂，成本较高。

4. 光纤原理。

光纤压力传感器是利用光纤的光学原理来实现对压力的测量。

当外力作用于传感器上时，会改变光纤的折射率，从而改变光信号的传输特性。

通过测量光信号的变化，就可以得到压力的大小。

这种原理的传感器具有抗干扰性强、可靠性高的优点，但制造工艺复杂，成本较高。

总结：压力传感器的原理多种多样，每种原理都有其适用的场景和特点。

在实际应用中，需要根据具体的测量要求和环境条件选择合适的压力传感器。

随着科技的不断发展，压力传感器的原理和性能也在不断提升，为各行各业的应用提供了更加可靠和精准的压力测量解决方案。

压阻式压力传感器的工作原理
压阻式压力传感器是一种常见的传感器，它能够将机械压力转换
成电信号，并输出到载波、微处理器等电子设备中。

压阻式压力传感器的工作原理是：通过机械受力，将受力区域内
的电阻片加以拉伸或压缩，使电阻片的电阻发生变化，电阻的变化大
小与机械压力的大小成正比。

这个原理又被称为压阻效应。

压阻式压力传感器可以分为：薄膜式压力传感器、箔片式压力传
感器和微应变片式压力传感器。

薄膜式压力传感器是将压力感受器下面的薄膜受力区域做成一个
电阻器，当薄膜受到压力时，在电极之间会产生电压信号，这个电压
信号随着压力变化而变化。

这样的传感器结构简单，易于制造。

箔片式压力传感器是将薄膜变成箔式，其受力特性更好，更灵敏，输出稳定。

微应变片式压力传感器也是一种常见的压力传感器，与薄膜式压
力传感器类似，同样将感受器下面的微应变片或桥式微应变传感器成
一个电阻器，当感受器下面的微应变片受到压力时，所产生的应变同样会造成其电阻值的变化，进而产生电压信号，从而实现输出压力信号的目的。

除了压阻式压力传感器以外，流式传感器，如流量传感器、液位传感器，温度传感器，光电传感器等等都是常见的传感器，而他们的工作原理都各有不同。

在生产和实际使用中，根据场合和需要选择适合的传感器，可以更好地胜任各类测量需求。
