毛细管网辐射供冷系统原理分析

０引言传统的供热制冷形式经历了数百年，人们在继承传统文化的同时也在一刻不断地追求着新生事物。

对生活环境舒适感的强烈追求，对生存环境的保护和受到能源资源的限制，促使人们不断研究新方法、新手段、新技术和新设备来满足日益增长的需求，也促使着人们从概念到应用都发生着巨大变化。

大量新理念、新方式经过时间的检验，成功、夭折皆有之，从“告别空调暖气时代”观点的宣传、到国家节能减排的强制要求，促使人们冷静地考虑如何将概念与现实有机地结合起来，作为工程技术人员，考虑更多的是应如何将成熟的工程技术尽快推向社会。

对于传统的辐射供暖，人们并不陌生，特别是地板辐射采暖，从理论上符合人体生理感觉，从感觉上舒适性好，从工程应用上技术成熟，也是国家节能环保的推广技术。

对于辐射供冷，至今存在争议，对不同位置辐射供冷方式的舒适感也存在着不同的意见，目前研究多利用仿真模拟技术进行，人体真实感觉效果是否与模拟效果相吻合还有待进一步证实。

由于受到围护结构结露等问题的困扰，辐射供冷还需要采取相应的技术措施。

１毛细管网辐射供热供冷系统介绍辐射供热供冷系统有多种形式，毛细管网辐射供热供冷系统只是其中一种新的形式，通过遍布在结构体表的毛细管内流动的液体来传递热量，调节自身机体温度并与周围环境保持平衡。

由于该系统形式符合“减排增效”和充分利用低品位能源的原则，受到大家的关注。

１．１工作原理毛细管网辐射供热供冷系统模拟植物叶脉和人体的毛细血管机制，形成毛细管网，利用毛细管网散热面积大、换热效率高的优势，利用毛细管网表面或辐射体表面与室内空气较小的温差，与人体或周边环境进行有效地热交换，从而达到调节房间温度的作用。

事实上，这种毛细管换热器还不能离开循环泵进行自然循环流动，并不是真正意义上的毛细管。

１．２毛细管网的组成毛细管网是由两根２０ｍｍ的供回水联管与若干毛细管组成的集分水式结构，联管与外径为４．３ｍｍ、壁厚０．９ｍｍ、长度为１￣６ｍ、间距为４０￣１２０ｍｍ，的毛细管连接，形成不同面积的网栅，其宽度也可根据房间尺寸定制，最大可达１０００ｍｍ。

毛细管网辐射空调系统一、毛细管网空调系统介绍毛细管网空调系统由冷源、分集水器、循环泵和辐射板组成，冷源采用空冷式冰蓄冷冷水机组，冷水机组的供水温度为5℃－7℃。

各供冷方式所需要的冷水温度不同，所需要的冷水温度为16℃－18℃，供应辐射供冷方式的冷水系统因所需要的冷水温度较高（16℃－18℃），需要设置板式换热器和三通调节阀进行调节。

各实验空间的流量利用流量计、流量平衡阀进行调节。

露点控制系统采用毛细管网供冷系统的配套产品，毛细管辐射空调系统是一种可代替常规中央空调的新型节能舒适空调。

系统以水作为冷媒载体，通过均匀紧密的毛细管席（一般管体3．35MM＊0．5MM，间距10MM）辐射传热。

由于该系统所需的夏季冷冻源供水温度只需17－19℃供回水温度，冬季只需32－30℃供回水温度，大大低于常规水空调夏季7－12℃和冬季45－40℃供回水所需的能耗，因而系统更节能。

二、毛细管网地板采暖系统特点1)高舒适度由于毛细管网是由间距很小的平行毛细管均匀分布构成，热辐射交换面积特别大，地表基本没有温差，脚感更好!每个房间采用单独循环结构，故通过安装在房间内的温控器可单独控制各房间温度。

2)安装灵活毛细管网轻薄、柔软、荷载小，方便与装饰层结合安装，不仅可以安装在地面，在地面遮挡率大的情况下可以考虑安装在墙面或顶棚。

A、卫生间卫生洁具多地面安装面积有限，同时一些卧室由于家具遮挡导致散热面积有限，普通地板采暖一般满足不了热负荷要求需要增加辅助采暖设施。

如果用毛细管网采暖，可以把毛细管网安装在墙面或顶棚，各种问题就可以很好解决。

B、地面装饰材质影响：采用普通地板采暖的房间地面装饰材料受到限制，如不宜安装实木地板等。

铺装毛细管网的房间不受这些条件限制。

3)节能效果好普通地暖供回水温度一般55℃-45℃;毛细管网供回水温度一般28℃-32℃,比普通地暖节能30%以上，节能显著。

特别适合同热泵配合使用，达到更节能的效果。

4)毛细管网占用建筑净空小，节省建筑空间，利于房屋设计和装修*超薄地暖系统，大大降低了建筑基础的承重负荷和造价成本，比普通地暖增加了房间净高。

浅谈毛细管在辐射空调系统中的应用本文介绍了以毛细管为末端的低温辐射空调系统的特点，对其布置形式、冷却性能特点、系统组成和设计等方面进行了介绍和分析。

标签：毛细管;辐射供冷;地源热泵毛细管不仅在节流装置中有很好的应用效果，而且在新的辐射供冷技术方面也有很好的发挥，本论文主要分析毛细管辐射供冷空调系统方面的应用。

毛细管辐射空调系统一种新型空调末端系统形式，它是一种隐形空调，一般安装在地面、墙体或天花板内，通过把围护结构的一个或多个表面控制在一定温度，形成冷热辐射面，依靠辐射面与人体、家具及其余围护结构表面的辐射热交换进行供暖制冷。

毛细管辐射空调系统是以毛细管席为主要传热装置，以水为热媒，与冷热源、水循环系统、新风调湿系统和自控系统构成以冷、热辐射为主要特征的供冷、供暖空调系统。

系统工作原理如图1[2]所示。

毛细管末端示意图如图2[1]所示。

毛细管是辐射供冷供热管的一种，利用充满水的毛细管进行换热，类似于自然界中植物的叶脉和人体皮肤下的血管，由外径为3.5～5.0mm（壁厚0.9mm左右）的毛细管和外径20mm（壁厚2mm）的供回水主管构成毛细管席[3]。

毛细管席宽度范围600～1200mm，长度范围1～12m，具体尺寸可根据安装需要定制，且安装方式灵活，管路和席子之间通过热熔或快速接头连接。

毛细管辐射供冷空调系统在节能、环保、热舒适性及使用寿命等方面具有显著的优势。

毛细管辐射空调弥补了传统空调中以对流散热为主的不利因素，主要通过辐射方式供冷供热，热辐射交换面积大，室内温度变化速度快、分布均匀，无温度死角，室内无吹风感，无风机噪音，新风系统能有效改善室内空气质量，降低室内CO2浓度，并提供人体所必需的新风量，种种措施使毛细管辐射空调能实现最佳的舒适度。

同时毛细管席有极大的散热表面积，热交换效率很高。

采暖时只需要系统内的水温达到28～32℃，制冷时只需要系统内水温达到16～18℃，作用温度可降低1～2℃，毛细管席表面与室内空气温差小可以有效节能[4]。

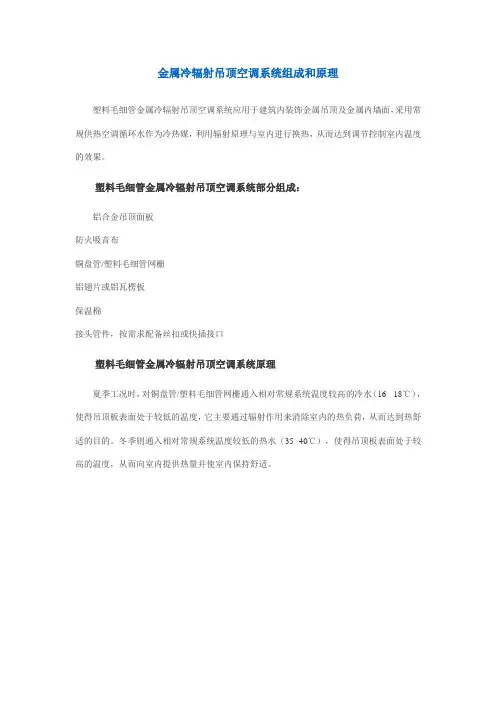

金属冷辐射吊顶空调系统组成和原理
塑料毛细管金属冷辐射吊顶空调系统应用于建筑内装饰金属吊顶及金属内墙面，采用常规供热空调循环水作为冷热媒，利用辐射原理与室内进行换热，从而达到调节控制室内温度的效果。

塑料毛细管金属冷辐射吊顶空调系统部分组成：
铝合金吊顶面板
防火吸音布
铜盘管/塑料毛细管网栅
铝翅片或铝瓦楞板
保温棉
接头管件，按需求配备丝扣或快插接口
塑料毛细管金属冷辐射吊顶空调系统原理
夏季工况时，对铜盘管/塑料毛细管网栅通入相对常规系统温度较高的冷水（16 - 18℃），使得吊顶板表面处于较低的温度，它主要通过辐射作用来消除室内的热负荷，从而达到热舒适的目的。

冬季则通入相对常规系统温度较低的热水（35 -40℃），使得吊顶板表面处于较高的温度，从而向室内提供热量并使室内保持舒适。

毛细管辐射空调系统知识介绍毛细管辐射空调系统是一种可代替常规中央空调的新型节能舒适空调。

系统以水作为冷媒载体，通过均匀紧密的毛细管席（一般管体 4.3mm*0.8mm，间距20mm）辐射传热。

由于该系统所需的夏季冷冻源供水温度只需17-19度供回水温度，冬季只需32-30度供回水温度，大大低于常规水空调夏季7-12度和冬季45-40度供回水所需的能耗，因而系统更节能。

一、工作原理毛细管辐射空调系统采用4.3X0.8 mm 的PPR塑料毛细管组成的间隔为10 mm–30 mm 的网栅，犹如人体中的毛细管，起到着分配、输送和搜集液体的功能。

在网栅中和人体毛细管中的液体流动速度基本相同，都在0.05–0.2 m/s之间。

同时人体皮下组织的毛细血管与周围环境成功地进行了传热交换，达到自身温度调节的目的。

二、主要特点1、结构特点：毛细管辐射空调是集分水式结构，具有换热面积大、壁薄导热性好、换热均匀、水力损失小的特点，决定了毛细管网是一种高效的换热器。

“面大壁薄”是毛细管网用于热交换的核心优点。

2、材料特点：制作毛细管辐射空调的原料是PP-R、PE-RT等可热塑性塑料，可热熔成型，绿色环保，同时具有耐高温、耐高压、耐腐蚀的特点，因此有广泛的推广应用领域，是理想的高效换热器。

3、使用特点：毛细管辐射空调薄、柔、轻，因此安装方便、覆盖层可以薄，铺装面积可以大，因此可以有效利用低品位能源，实现节能和舒适效果。

三、主要用途1、用于热湿独立处理空调系统，辐射供暖制冷，用能品位低，可以提高空调机组的能效，或直接利用可再生能源。

2、用于制作呼吸式空调墙（又称重力循环空调），调温调湿，使用方便，受限制条件少。

3、用于供暖，可以替代传统散热器或普通地板采暖，安装方便，供热效率高。

4、用于农业大棚，利用土壤的蓄热能力，均衡大棚内昼夜及季节的温差，提高大棚的生产效率。

5、用于制成毛细管网箱，作为地表水（海水、江、河、湖泊水等）源热泵的前端集热，集热效率高、不受环境的水质影响。

毛细管网低温辐射供暖供冷系统探讨摘要：毛细管网辐射供暖供冷系统作为一种新型低温热水辐射供暖方式，具有舒适、卫生、环保、高效率、低能耗、可利用低品位能源等诸多优势，有着巨大的应用潜力和研究价值。

为促进毛细管网辐射供暖系统的推广和应用，本文对毛细管网辐射供暖系统开展探讨。

关键词：毛细管网；辐射供暖；供暖供冷系统引言毛细管辐射供暖供冷系统末端因其具有人体感觉舒适、温度调节均匀、可以利用低品质冷热源、减少占用有效使用空间等特点逐渐得到推广和应用。

除可以利用传统能源（电，煤炭，燃气等），还可以和热泵配合使用，利用空气源、水源、地源等低品位冷热源，满足夏季制冷及冬季供暖的要求。

既可以集中设置也可以分散设置，系统灵活多变，可满足大部分用户的需求。

一、毛细管网供热系统的优势可有效利用低温热源，节能环保：由于毛细管网散热面积较大，供水温度为28~32℃，低于传统地暖热源所需的50~60℃，故可采用空气源、水源、太阳能、地源等可再生低品质能源。

以达到节能环保的目的。

目前我国也在积极推广这一绿色环保的新型设备。

利用可再生能源、工业废热、污废水、空气能、太阳能等能源上，毛细管网系统具有较大潜力和研究价值。

毛细管网传热均匀，同时以热辐射、对流的方式向室内散热，体感温度比室内实际温度高2~3℃。

与对流散热相比，要想达到同样供暖效果，计算以地板辐射供暖系统热负荷时，所取的室内设计温度降低2~3℃，或辐射供暖热负荷为传统对流供暖总热负荷乘以系数0.90~0.95。

人体感觉舒适，卫生环境良好：毛细管网末端主要通过形成的辐射方式进行供暖或制冷。

辐射供暖一般敷设于地面，当地面有效传热面积不足时，可敷设再墙面、顶棚等位置。

当敷设于地面时，由于热量从下向上传导，垂直温差小，人体感觉舒适；由于其是辐射供热，不产生强烈的空气对流，故没有吹风感，减小了室内空气中灰尘、病毒细菌、皮屑等扩散传播的可能性，从而提高了室内的卫生环境水平，从一定程度上保障了人体的健康。

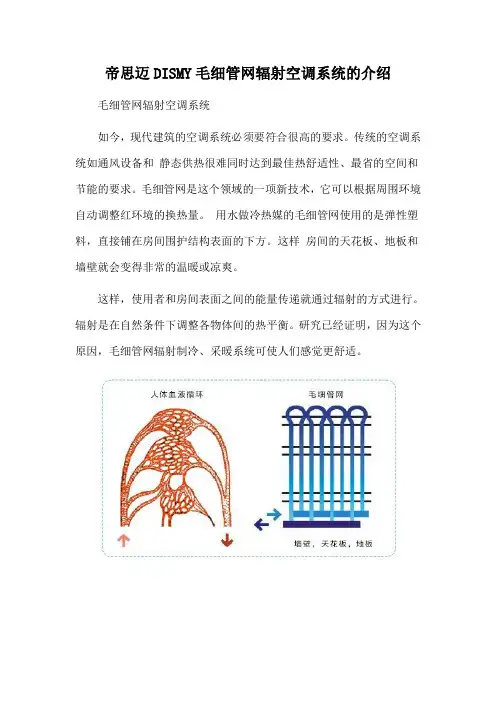

帝思迈DISMY毛细管网辐射空调系统的介绍毛细管网辐射空调系统如今，现代建筑的空调系统必须要符合很高的要求。

传统的空调系统如通风设备和静态供热很难同时达到最佳热舒适性、最省的空间和节能的要求。

毛细管网是这个领域的一项新技术，它可以根据周围环境自动调整红环境的换热量。

用水做冷热媒的毛细管网使用的是弹性塑料，直接铺在房间围护结构表面的下方。

这样房间的天花板、地板和墙壁就会变得非常的温暖或凉爽。

这样，使用者和房间表面之间的能量传递就通过辐射的方式进行。

辐射是在自然条件下调整各物体间的热平衡。

研究已经证明，因为这个原因，毛细管网辐射制冷、采暖系统可使人们感觉更舒适。

毛细管网辐射空调系统原理采用4.3X0.8 mm 的PPR塑料毛细管组成的间隔为20mm或40 mm 的毛细管网，犹如人体中的毛细血管，起到着分配、输送和搜集液体的功能。

在毛细管网中和人体毛细管中的液体流动速度基本相同，都在0.05-0.2 m/s之间。

同时人体皮下组织的毛细血管与周围环境成功地进行了传热交换，达到自身温度调节的目的。

毛细管网换热技术用毛细管网系统铺设在房间顶棚，墙壁和和地板内，由于毛细管网间隔非常小，则能够使得房间顶棚或地板的温度基本均匀一致。

在这种情况下，传热形式为辐射60％对流40％的形式使得此种制冷或供暖形式等同于自然界物体间的动态热平衡规律，因此这一静态制冷及自然温暖的环境使人体感到非常舒适，不会产生常规空调由于需要满足制冷量或制热量而采用高风速时带来的不舒服的吹风感和相应的干燥感觉。

－相对低的空气流速实现了完全的“安静制冷”。

－相对于平均环境辐射温度的室内空气温度相对偏高，这对于人体的呼吸器官的健康有利。

因此减少了风湿病和呼吸道疾病患病的几率。

换热面积最大＋可铺装绝对面积最大＋换热均匀，这就是毛细管网不可替代的优势顶棚供热制冷制冷工况：－制冷原理应用热空气比冷空气轻的物理特性。

热空气上升后由顶棚降温，被降温的冷空气积蓄到一定密度后重新下沉，从而供给室内凉爽舒适的温度。

浅谈毛细管网低温辐射供暖供冷系统浅谈毛细管网低温辐射供暖供冷系统随着建筑能耗的不断增长，节能减排已经成为当前社会发展的重中之重。

建筑能耗占总能耗的27%以上，每年还在以1%的速度增长。

因此，建筑节能被列为我国中长期节能规划的重点领域和重点工程。

本文旨在探讨一种新型的高舒适度高节能的高效换热器——毛细管网低温辐射供暖供冷系统。

毛细管网起源于自然界，例如植物的叶脉或人体皮下组织的毛细血管都是利用这种原理与周围环境成功地进行了传热交换，达到自身温度调节的目的。

德国科学家根据这种仿生学原理在20世纪70年代发明了一种新型空调末端系统形式——毛细管网辐射空调末端系统。

它于2005年被引入中国，在XXX 的节能示范楼进行展示，从此引领了中国新型高舒适度高节能的高效换热器的发展。

毛细管网由若干毛细管以并联方式与两根主管连接而成，散热面积大，壁薄导热性好，传热速度快，水力分布均匀，水力损失小，是理想的高效换热器。

由于采用PPR原料，具有耐高温、耐高压和耐腐蚀的优良性能，轻薄柔韧、安装灵活，在室内地面、墙面和顶棚都可以安装，隐蔽在装饰面层下，让建筑物有了一层可以调节室温的皮肤。

毛细管网技术创新主要体现在以下两个方面。

首先，PPR 原料的可塑性和可成型加工性，以及PPr成品的可焊接性，使得毛细管网的制造更加便捷。

其次，毛细管网的技术指标也得到了升级，采用PP-R、PE-RT或PB材料制造，可应用温度范围为-30℃～95℃，主管道规格为外径20mm、内径16mm，支管管道规格为外径4.3mm、内径2.5mm，支管间距可根据设计任意调节，管网形状可根据使用场合定制。

管网系统长期承压能力为20 kgf/cm2，爆破压力为5.6 MPa，耐水温度为60℃。

加热介质温度一般不超过35℃即可达到暖气片（加热介质温度为85℃）的效果，节能非常明显的同时，具有更为明显的舒适度；制冷介质温度一般不低于18℃即可达到所需的舒适温度。

本文介绍了一种新型的毛细管网辐射空调系统，该系统具有以下优点。

毛细管辐射空调系统的研究毛细管辐射空调系统的研究随着气候变化和人口增长，能源消耗成为当前社会面临的一个严重问题。

人们开始逐渐意识到环保和节约能源的重要性。

空调系统消耗大量的电力，因此研究一种节能环保的空调系统就显得尤为重要。

毛细管辐射空调系统就是一种新兴的空调系统，它采用了最新的技术处理技术来节省能源。

下面将对其进行详细的介绍。

一、毛细管辐射空调系统的基本原理毛细管辐射空调系统主要由热交换器、制冷剂、毛细管、蒸发器和冷凝器等部件组成。

工作原理是基于毛细管特性和辐射传热原理。

制冷剂通过蒸发器从室内吸收了室内温度，然后流入毛细管，随后进入到蒸发器。

在这个过程中，制冷剂释放出热量，从而将室内的温度降低。

整个过程都是在一个密闭的系统中进行的。

二、毛细管辐射空调系统的优点相比于传统空调系统，毛细管辐射空调系统有以下几个优点：1.节约能源：毛细管辐射空调系统采用了最新的节能技术，可以有效地降低能源消耗。

一般来说，与传统的空调系统相比，该系统可以节省30%至50%的能源。

2.环保：毛细管辐射空调系统的工作原理和传统空调系统不同，它采用的是一种绿色的制冷剂，因此对环境没有负面影响。

3.健康：毛细管辐射空调系统采用的是辐射传热技术，可以有效地改善室内空气质量，降低空气湿度，有利于人体健康。

三、毛细管辐射空调系统的应用毛细管辐射空调系统可以应用于多种场合，如商业和住宅等。

在商业场所，例如办公室、教室和商店等，毛细管辐射空调系统可以大大提高室内空气质量和员工的工作效率。

在住宅场所，毛细管辐射空调系统可以保持室内的温度稳定，降低能源消耗，提高居住舒适度。

四、毛细管辐射空调系统的研究和发展毛细管辐射空调系统是一项比较新的技术，尚需进一步研究和开发。

研究人员可以通过对系统的工作原理、制冷剂流量和空气流动等方面的模拟和实验，来探索系统的优化和改进。

同时，还需要提高该技术的普及度，让更多的人了解和使用毛细管辐射空调系统。

总之，毛细管辐射空调系统是一项具有很大的潜力和优势的技术。
