保护渣的成分及作用

保护渣简介保护渣的性能测定一、保护渣的作用1）绝热保温向结晶器液面加固体保护渣覆盖其表面，减少钢液热损失。

由于保护渣的三层结构，钢液通过保护渣的散热量，比裸露状态的散热量要小10倍左右，从而避免了钢液面的冷凝结壳。

尤其是浸入式水口外壁四周覆盖了一层渣膜，减少了相应位置冷钢的聚集。

2）隔绝空气，防止钢液的二次氧化保护渣均匀地覆盖在结晶器钢液表面，阻止了空气与钢液的直接接触，再加上保护渣中碳粉的氧化产物和碳酸盐受热分解溢出的气体，可驱赶弯月面处的空气，有效地避免了钢液的二次氧化。

3）吸收非金属夹杂物，净化钢液加入的保护渣在钢液面上形成一层液渣，具有良好的吸附和溶解从钢液中上浮的夹杂物，达到清洁钢液作用。

4）在铸坯凝固坯壳与结晶器内壁间形成润滑渣膜在结晶器的弯月面处有保护渣的液渣存在，由于结晶器的振动和结晶器壁与坯壳间气隙的毛细管作用。

将液渣吸入，并填充于气隙之中，形成渣膜。

在正常情况下，与坯壳接触的一侧，由于温度高，渣膜仍保持足够的流动性，在结晶器壁与坯壳之间起着良好的润滑作用，防止了铸坯与结晶器壁的粘结;减少了拉坯阻力;渣膜厚度一般在50~200μm5）改善了结晶器与坯壳间的传热在结晶器内，由于钢液凝固形成的凝固收缩，铸坯凝固壳脱离结晶器壁产生了气隙，使热阻增加，影响铸坯的散热。

保护渣的液渣均匀的充满气隙，减小了气隙的热阻。

据实测，气隙中充满空气时导热系数仅为0.09W/m·K，而充满渣膜时的导热系数为1.2W/m·K，由此可见，渣膜的导热系数是充满空气时的13倍。

由于气隙充满渣膜，明显地改善了结晶器的传热，使坯壳得以均匀生长。

二、保护渣的构成1）液渣层当固体粉状或粒状保护渣加入结晶器后与钢液面相接触，由于保护渣的熔点只有1050℃~1100℃，因而靠钢液提供的热量使部分保护渣熔化，形成液（C）高速连铸用保护渣薄板连铸坯的拉速可达4~5m /min，比一般板坯连铸的拉速要快得多。

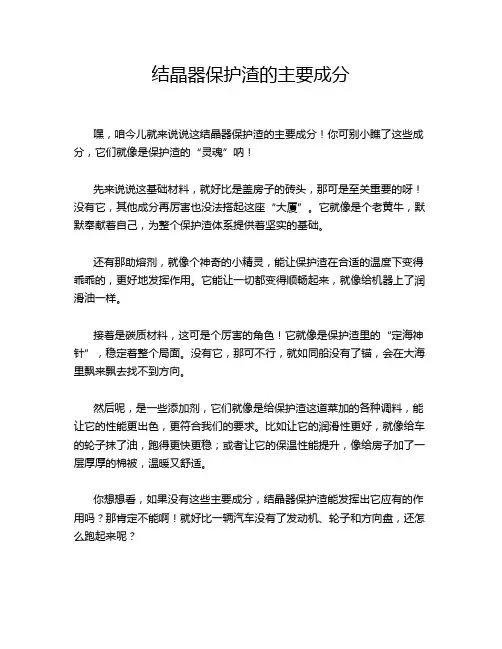

结晶器保护渣的主要成分嘿，咱今儿就来说说这结晶器保护渣的主要成分！你可别小瞧了这些成分，它们就像是保护渣的“灵魂”呐！先来说说这基础材料，就好比是盖房子的砖头，那可是至关重要的呀！没有它，其他成分再厉害也没法搭起这座“大厦”。

它就像是个老黄牛，默默奉献着自己，为整个保护渣体系提供着坚实的基础。

还有那助熔剂，就像个神奇的小精灵，能让保护渣在合适的温度下变得乖乖的，更好地发挥作用。

它能让一切都变得顺畅起来，就像给机器上了润滑油一样。

接着是碳质材料，这可是个厉害的角色！它就像是保护渣里的“定海神针”，稳定着整个局面。

没有它，那可不行，就如同船没有了锚，会在大海里飘来飘去找不到方向。

然后呢，是一些添加剂，它们就像是给保护渣这道菜加的各种调料，能让它的性能更出色，更符合我们的要求。

比如让它的润滑性更好，就像给车的轮子抹了油，跑得更快更稳；或者让它的保温性能提升，像给房子加了一层厚厚的棉被，温暖又舒适。

你想想看，如果没有这些主要成分，结晶器保护渣能发挥出它应有的作用吗？那肯定不能啊！就好比一辆汽车没有了发动机、轮子和方向盘，还怎么跑起来呢？咱再打个比方，这些主要成分就像是一支乐队里的各种乐器，只有大家齐心协力，才能演奏出美妙动听的音乐。

基础材料是那沉稳的鼓，助熔剂是那灵动的小提琴，碳质材料是那低沉的大提琴，添加剂则是各种管乐器，它们共同奏响了结晶器保护渣的“交响曲”！所以说啊，结晶器保护渣的主要成分可真是太重要啦！它们相互配合，相互支持，共同为钢铁的生产保驾护航。

咱可不能小看了它们的作用，要像爱护宝贝一样对待它们。

毕竟，没有它们，哪来高质量的钢铁呢？你说是不是这个理儿？这结晶器保护渣的主要成分，可真是钢铁生产中不可或缺的一部分呐！原创不易，请尊重原创，谢谢!。

最新连铸保护渣基础知识连铸保护渣是在钢液连铸过程中使用的一种特殊材料，它能够有效保护钢液不受氧化和污染，提高连铸过程中的钢液质量，确保铸坯的成型质量。

通过对最新连铸保护渣的基础知识的了解，可以更好地应用连铸保护渣，提高连铸过程的效率和质量。

1. 连铸保护渣的概念连铸保护渣是在钢液连铸过程中向钢液的表面加覆盖剂，形成一层保护层来隔绝钢液与氧气、杂质的接触，防止钢液的氧化和污染。

这种保护层能够降低钢液与外界的热交换，延缓钢液的凝固速度，从而改善铸坯的结晶结构。

2. 连铸保护渣的组成连铸保护渣由多种物质组成，主要包括粉状碳化物、氧化物和稳定剂。

粉状碳化物可以提供还原性碳元素，减少钢液的氧化反应；氧化物可以迅速消耗气氛中的氧气，防止氧化反应的进行；稳定剂可以调节渣体的粘度和流动性，提供较好的覆盖效果。

3. 连铸保护渣的作用连铸保护渣在连铸过程中起到多重作用。

首先，它可以保护钢液不受氧化和污染，确保钢液质量的稳定。

其次，它可以降低钢液与外界的热交换，减少结晶过程中的缺陷，提高铸坯的结晶质量。

此外，连铸保护渣还能防止结晶器内渣垢的形成，保护结晶器的正常运行。

4. 连铸保护渣的使用方法在连铸过程中使用连铸保护渣需要注意一些方法。

首先，要控制保护渣的添加时间和添加方式，确保渣体在钢液表面形成均匀的保护层。

其次，要根据不同钢种和连铸条件选择合适的保护渣种类和配方。

此外，还需要定期检查和更换保护渣，确保其有效性和稳定性。

5. 连铸保护渣的发展趋势随着连铸技术的不断发展，连铸保护渣也在不断改进和创新。

目前，一些新型的连铸保护渣已经应用于实际生产中，具有更好的保护效果和性能稳定性。

未来，随着研究的深入和技术的突破，连铸保护渣的发展趋势将更加注重环保性能和节能性能。

通过对最新连铸保护渣基础知识的了解，我们可以更好地应用连铸保护渣，提高连铸过程的效率和质量。

随着连铸技术的不断进步，我们有理由相信，在不久的将来，连铸保护渣将会在钢铁生产中起到越来越重要的作用，为我们提供更好的铸坯产品。

保护渣及氧化铝保护渣和氧化铝是在冶金工艺中广泛应用的两种材料。

它们在金属制备和处理过程中的作用至关重要。

保护渣可以提供金属表面的保护，防止氧化和其他污染物的侵害；氧化铝则具有良好的热稳定性和电绝缘性能，适用于高温环境下的应用。

本文将详细介绍保护渣和氧化铝的特性、应用和制备方法。

一、保护渣的特性和应用保护渣是一种在金属表面形成的覆盖层，主要起到保护、隔离、净化和调合等作用。

它可以防止金属表面氧化、减少杂质的侵入、吸附杂质并改变金属表面的特性。

保护渣在冶金炼制、铸造、焊接等工艺中得到广泛应用。

1. 保护渣的特性保护渣具有以下几个特性：（1）抑制氧化：保护渣能够在高温下抑制金属表面的氧化反应，防止金属氧化脱失和品质下降。

（2）隔离杂质：保护渣能够与金属表面的杂质反应，形成较稳定的化合物，从而隔离杂质的进一步扩散。

（3）净化金属液：保护渣中的氧化物、氟化物等成分能够吸附金属液中的污染物，起到净化金属的作用。

（4）调节金属液的温度和流动性：保护渣可以改变金属液的热传导性能和流动性，有助于控制金属液的温度和流动过程。

2. 保护渣的应用保护渣在冶金工艺中的应用广泛，主要包括以下几个方面：（1）熔炼过程中的保护：保护渣在熔炼过程中能够保护金属不受氧化、石墨化和脱气等因素的影响，确保金属的质量和成分。

（2）连铸过程中的保护：保护渣在连铸过程中能够形成一层保护膜，防止金属与空气接触，避免气孔和表面缺陷的产生。

（3）焊接过程中的保护：保护渣在焊接过程中能够保护焊接区域免受氧化和污染，提高焊接接头的质量和可靠性。

二、氧化铝的特性和应用氧化铝是一种重要的陶瓷材料，具有优良的热稳定性、电绝缘性和化学稳定性等特性。

它在高温环境下被广泛应用于电子、冶金、陶瓷、制备金属及催化剂等领域。

1. 氧化铝的特性氧化铝具有以下几个主要特性：（1）热稳定性：氧化铝具有较高的熔点，能够在高温环境下保持稳定的物理和化学性质。

（2）电绝缘性：氧化铝具有良好的绝缘性能，可用作电子元器件的绝缘材料。

连铸保护渣是一种以硅酸盐为基料，并含有多种熔剂和碳质骨架材料的多功能冶金材料，是钢铁冶金连铸过程中的关键辅料之一。

保护渣在结晶器钢液面上熔化，形成液渣层、烧结层和粉渣层三层结构。

正常浇注条件下，液渣在弯月面处流入结晶器与铸坯坯壳的间隙中，对铸坯表面质量及连铸生产工艺的顺行有很大影响。

1 保护渣成分连铸保护渣主要由基料、助熔剂和碳质材料三大部分组成，化学成分通常包括CaO、SiO2、Al2O3、Na2O、MgO、MnO、Li2O、K2O、BaO、SrO、FeO、CaF2、炭粒及有害成分磷、硫。

保护渣的理化性能，比如熔化温度、碱度、黏度、熔化速度、表面张力等都与化学成分密切相关，其使用性能与连铸机生产工艺条件相互影响和制约。

2 保护渣作用保护渣的作用可概括为：一是，隔热保温作用：连铸浇注过程中，被高温钢水熔化的液渣层覆盖在结晶器钢水表面上。

隔热保温，防止表面结壳和搭桥，提高弯月面温度，保持良好的液渣流入通道，减轻振痕，减少铸坯表面缺陷。

二是，防止钢水二次氧化：保护渣覆盖在钢水液面上，其三层结构将钢水与空气隔绝开，防止空气进入钢水发生二次氧化。

三是，吸附夹杂的作用：液渣具有一定的吸附、溶解夹杂物的能力，保护渣熔化成液渣后，吸附钢水中上浮的夹杂物，达到净化钢水的作用。

四是，润滑作用：液渣在结晶器四周的弯月面处，由于结晶器的振动和坯壳与铜板之间缝隙的毛细管作用，液渣被吸入并充满铜板与坯壳的缝隙，形成一定厚度的渣膜，减少拉坯阻力和避免坯壳粘结问题。

五是，改善结晶器传热：液渣填充到铜板与坯壳之间的气隙中，减少了热阻，改善坯壳在结晶器内的传热，使坯壳生长均匀，防止铸坯表面裂纹。

3 连铸生产工艺对保护渣性能的影响(1) 钢水质量及温度保护渣必须在合适的钢水温度下才能发挥良好的使用性能。

钢水温度偏低，保护渣熔化需要的热量不足，熔化效果不好，熔化速度慢，液渣生成少，影响坯壳润滑和传热。

钢水温度过高，保护渣熔化快，液渣层厚，造成下渣不均，坯壳厚度不均匀。

一、保护渣的概述在现代钢铁冶金中，炼钢的过程的产品是铸坯。

影响铸坯质量的因素，除了原材料的条件之外，主要是浇铸和凝固过程中钢液的质量。

长期以来，许多精炼后的纯净钢液仍然在大气中进行敞开浇铸，在浇铸过程中又会产生新的化学和物理变化，影响了钢液的质量。

为了获得成分均一，夹杂少而且分布均匀、组织致密、表面质量良好的铸坯，不仅要在浇铸前采取措施，而且还应采用保护浇铸。

保护渣浇铸对钢液的浇铸环境有了很大的改善。

二、保护渣的作用（1）隔绝空气，保护钢液面部受空气的二次氧化。

（2）使钢液面绝热保温，以防止过早凝固或结壳。

（3）吸收上浮夹杂，防止铸坯表面和皮下夹渣。

（4）充当铸坯与结晶器间的润滑剂。

（5）控制结晶器与坯壳之间热量传递的速度和均匀性。

三、保护渣可分为发热型，熔融型和绝热型三种。

1）发热型发热渣主要由四部分组成1.发热还原剂。

靠它们燃烧发热，帮助渣料熔化并造成强烈的还原性气氛，保护钢液面。

2.氧化剂为发热还原剂的燃烧提供部分氧量，帮助点燃发火。

3.助溶剂用以降低渣子的熔点。

4.基本渣。

由于发热渣同钢水液面接触，能迅速的释放热量，故能很快地形成熔渣层。

2）熔融型熔融渣的实质是液渣保护，及使用专门的化渣设备化渣，而后将液态渣加入结晶器内。

3) 绝热型它可以制成粉状、粒状、或块状加到结晶器液面上与钢液接触部分很快融化成熔融层，其上保持粉状或粒状，犹如棉被一般起绝热保温的作用。

四、钢种与保护渣的关系不同成分的钢种，其钢水特性及其凝固特点有别，从而决定了其对保护渣性能的不同要求。

（1）低碳钢首先，低碳钢中C含量低于0.08%或0.06%。

这类钢的高温机械性能好，凝固过程中不存在严重的相变体积变化，内应力及裂纹敏感性小，故通常以较高拉坯速度进行生产，以提高生产率。

基于低碳钢本身的凝固特点和质量要求，设计时主要考虑渣的润滑及消耗。

较高的拉坯速度要求尽量增大结晶器热流，加速钢水凝固，防止黏结性漏钢，这要求保护渣结晶温度低，凝固温度适中，以确保低碳钢结晶器保护渣在950℃以上处于非晶体状态，使发生黏结性漏钢的可能降到最低。

最新连铸保护渣基础知识连铸保护渣在连铸过程中起着非常重要的作用，它可以保护钢水不受外界氧化，减少钢水中的杂质和气泡，并调整钢水的温度和流动性，确保最终铸造出高质量的产品。

本文将介绍最新连铸保护渣的基础知识，包括其主要成分、性能和应用。

一、连铸保护渣的主要成分连铸保护渣的主要成分通常包括氧化物、碳化物和氟化物等。

其中，氧化物是最常见的成分，包括SiO2、Al2O3、CaO、MgO等。

这些氧化物能够与钢水中的杂质和氧发生反应，形成不溶于钢水的氧化物渣和气泡，达到保护钢水的目的。

二、连铸保护渣的性能1. 抗渗透性：连铸保护渣应具有较好的抗渗透性，能形成一层致密的保护层，阻止钢水渗漏。

2. 熔化性：连铸保护渣应具有适当的熔化性，能够在高温下迅速熔化，并形成均匀的保护层。

3. 抗氧化性：连铸保护渣应具有较好的抗氧化性能，能够抵御高温氧化环境的侵蚀，保护钢水不受氧化。

4. 温度控制性：连铸保护渣应具有一定的温度控制性，能够吸收钢水的过剩热量，调整钢水的温度。

5. 流动性：连铸保护渣应具有一定的流动性，能够在结晶器内形成均匀的保护层，并顺利排出。

三、连铸保护渣的应用连铸保护渣广泛应用于钢铁冶炼和连铸过程中。

它可在连铸过程中形成一层保护层，保护钢水不受外界氧化，并减少钢水中的气泡和杂质。

此外，连铸保护渣还有以下应用：1. 调温：连铸保护渣可通过吸收钢水的过剩热量，调整钢水的温度，确保连铸过程中的温度控制。

2. 减少结晶器磨损：连铸保护渣可在结晶器内形成一层均匀的保护层，减少结晶器的磨损。

3. 改善钢水流动性：连铸保护渣具有一定的流动性，可改善钢水的流动性，使其在连铸过程中顺利流动。

4. 减少内包体生成：连铸保护渣中的氧化物和其他化合物能够与钢水中的氧和杂质发生反应，减少内包体的生成。

5. 提高产品质量：连铸保护渣能够保护钢水不受外界氧化，减少钢水中的杂质和气泡，从而提高最终产品的质量。

6. 减少能源消耗：连铸保护渣的应用可以减少能源消耗，提高冶炼效率。

1.基础材料设计保护渣的基本组分:主要化学成分是SiO2, CaO, Al2O3。

它们在保护渣中占的比例是50 -80%。

2. 熔剂材料具有控制保护渣的粘度和熔化行为的能力。

主要组元是Na2O, Li2O, K2O, F 等。

–如)Na2CO3,CaF2,Li2CO3等。

3. 碳质材料（骨架材料）具有控制保护渣熔速的能力碳的类型（炭黑，焦炭，石墨等）不同的钢种选用不同的保护渣，成分的变化主要考虑以下保护渣物理化学特性：2.1 碱度一般定义为组分中(R=CaO%/SiO2%)的比值。

它是反映保护渣吸收钢液中夹杂物能力的重要指标，同时也反映了保护渣润滑性能的优劣。

通常碱度大，吸收夹杂物的能力也大，但它的析晶温度变大，导致传热和润滑性能恶化。

2.2 粘度它是衡量保护渣润滑性能的重要指标。

目前通常采用旋转法测定或根据经验公式计算。

现在大多测其在1300℃条件下的值，常用保护渣的粘度(1300℃)为0 .05～0.15Pa.s。

它受化学成分和温度的控制，生产中主要靠助熔剂来调节。

要想得到高质量铸坯且不发生粘结漏钢，必须要选择合适粘度的保护渣。

保护渣粘度过低，液渣大量流入缝隙，造成渣膜不均匀，局部凝固变缓，导致凝固坯壳变形，引起纵裂和拉漏事故；粘度过大，会使铸坯表面粗糙。

2.3 熔化温度它包括烧结起始温度、软化温度或叫变形温度、半球点温度和流动温度。

实际应用中是将渣料制成锥形3×3 mm的标准试样，在显微镜中测定。

当以一定的升温速度使试样加热到由圆柱形变为半球形时的温度，称为熔化温度。

连铸生产中通常将保护渣的熔化温度控制在1200℃以下。

它主要受保护渣的成分、碱度以及Al2O3含量等因素的影响，熔化温度过高，润滑作用差并且不均匀。

2.4 结晶温度(析晶温度)它是影响凝固坯壳导热的重要参数。

对裂纹敏感性特强的包晶类钢种应使用结晶温度高的保护渣。

它主要受化学成分的影响，尤其是碱度。

通常可以在测保护渣粘度时进行，当保护渣在降温过程中，从粘度-温度曲线上发现熔渣有结晶现象。

保护渣的作用1.连铸保护渣的作用是什么?在浇注过程中，要向结晶器钢水面上不断添加粉末状或颗粒状的渣料，称为保护渣。

保护渣的作用有以下几方面：(1)绝热保温防止散热；(2)隔开空气，防止空气中的氧进入钢水发生二次氧化，影响钢的质量；(3)吸收溶解从钢水中上浮到钢渣界面的夹杂物，净化钢液；(4)在结晶器壁与凝固壳之间有一层渣膜起润滑作用，减少拉坯阻力，防止凝壳与铜板的粘结；(5)充填坯壳与结晶器之间的气隙，改善结晶器传热。

一种好的保护渣，应能全面发挥上述五个方面作用，以达到提高铸坯表面质量，保证连铸顺行的目的。

2.连铸保护渣有哪几种类型?根据设计的保护渣组成，再选用合适的原料经过破碎、球磨、混合等制作工序就制成了保护渣。

有四种类型。

(1)粉状保护渣：是多种粉状物料的机械混合物。

在长途动输过程中，由于受到长时间的震动，使不同比重的物料偏析，渣料均匀状态受到破坏，影响使用效果的稳定性。

同时，向结晶器添加渣粉时，粉尘飞扬，污染了环境。

(2)颗粒保护渣：为了克服污染环境的缺点，在粉状渣中配加适量的粘结剂，做成似小米粒的颗粒保护渣。

制作工艺复杂，成本有所增加。

(3)预熔型保护渣：将各造渣料混匀后放入预熔炉熔化成一体，冷却后破碎磨细，并添加适当熔速调节剂，就得到预熔性粉状保护渣。

预熔保护渣还可进一步加工成颗粒保护渣。

预熔保护渣制作工艺复杂，成本较高。

但优点是提高保护渣成渣的均匀性。

(4)发热型保护渣：在渣粉中加入发热剂(如铝粉)，使其氧化放出热量，很快形成液渣层。

但这种渣成渣速度不易控制，成本较高，故应用较少。

3.连铸保护渣主要理化性能有哪些?保护渣配制好后，要测定渣子的理化性能，主要的理化指标有以下几项：(1)化学成分：各牌号的保护渣，应分析化学成分，各氧化物的含量应在所规定的范围内，这是最起码的指标。

(2)熔化温度，将渣粉制成Φ3×5mm的试样，在专门仪器上把试样加热到圆柱体变为半球形的温度，定义达到半球点的温度叫熔化温度。

模铸保护渣的成分及作用模铸保护渣啊，就像一位默默守护的小助手，在钢铁的模铸过程中发挥着不可小觑的作用。

那它到底是由啥组成的呢？这成分可有点讲究呢。

模铸保护渣里有基础的熔剂成分，就好比做饭时的盐，是个不可或缺的东西。

熔剂能降低渣的熔点，让它更容易形成液态，这就像盐能让食物更容易煮熟一个道理。

如果没有这个熔剂，保护渣可能就像个倔强的冰块，在该发挥作用的时候还硬邦邦的，怎么能好好地保护钢水呢？这熔剂里面有石灰之类的东西，它们就像一群热情的小工匠，齐心协力地把熔点降下来，好让整个保护渣的体系变得更加灵动。

还有一种重要的成分是碳质材料，这就像是保护渣里的小黑精灵。

碳质材料在保护渣里可是有着独特的使命呢。

它能够调节保护渣的黏度，你可以把它想象成是在给保护渣的“身体”塑形。

如果保护渣太稀了，就像水一样到处流，那可没法好好地待在钢水表面起到保护作用；要是太稠了呢，又像是糊住了一样，不能均匀地铺开。

而碳质材料这个小黑精灵就恰到好处地调节着，让保护渣的黏度刚刚好，就像一个经验丰富的理发师，把头发的造型打理得恰到好处。

除了这些，保护渣里还有一些氧化物成分。

这些氧化物啊，就像是一群团结的小卫士。

它们能和钢水中的一些杂质发生反应，就像是把那些偷偷混进钢水队伍里的“小坏蛋”给揪出来一样。

这些氧化物小卫士把杂质给吸收或者转化了，让钢水变得更加纯净，就像过滤器一样，把不好的东西都给拦住，只让纯净的钢水流向完美的成品。

那模铸保护渣到底都起到了啥作用呢？这作用可多了去了。

保护渣最大的作用之一就是隔热保温。

钢水啊，就像个娇贵的小宝贝，温度很容易就散失了。

保护渣就像给钢水穿上了一件暖和的小棉袄，紧紧地包裹着钢水，让它的热量不会轻易地跑掉。

要是没有这层保护渣的小棉袄，钢水可能很快就变冷了，变冷后的钢水就像失去活力的小老头，在后续的成型过程中就会出现各种各样的问题，比如可能会有裂缝之类的毛病。

保护渣还能起到润滑的作用呢。

你看，在模铸过程中，钢水要在模具里流动，如果没有保护渣的润滑，就像是汽车没有润滑油一样，走起来磕磕绊绊的。

一、保护渣的概述在现代钢铁冶金中，炼钢的过程的产品是铸坯。

影响铸坯质量的因素，除了原材料的条件之外，主要是浇铸和凝固过程中钢液的质量。

长期以来，许多精炼后的纯净钢液仍然在大气中进行敞开浇铸，在浇铸过程中又会产生新的化学和物理变化，影响了钢液的质量。

为了获得成分均一，夹杂少而且分布均匀、组织致密、表面质量良好的铸坯，不仅要在浇铸前采取措施，而且还应采用保护浇铸。

保护渣浇铸对钢液的浇铸环境有了很大的改善。

二、保护渣的作用（1）隔绝空气，保护钢液面部受空气的二次氧化。

（2）使钢液面绝热保温，以防止过早凝固或结壳。

（3）吸收上浮夹杂，防止铸坯表面和皮下夹渣。

（4）充当铸坯与结晶器间的润滑剂。

（5）控制结晶器与坯壳之间热量传递的速度和均匀性。

三、保护渣可分为发热型，熔融型和绝热型三种。

1）发热型发热渣主要由四部分组成1.发热还原剂。

靠它们燃烧发热，帮助渣料熔化并造成强烈的还原性气氛，保护钢液面。

2.氧化剂为发热还原剂的燃烧提供部分氧量，帮助点燃发火。

3.助溶剂用以降低渣子的熔点。

4.基本渣。

由于发热渣同钢水液面接触，能迅速的释放热量，故能很快地形成熔渣层。

2）熔融型熔融渣的实质是液渣保护，及使用专门的化渣设备化渣，而后将液态渣加入结晶器内。

3) 绝热型它可以制成粉状、粒状、或块状加到结晶器液面上与钢液接触部分很快融化成熔融层，其上保持粉状或粒状，犹如棉被一般起绝热保温的作用。

四、钢种与保护渣的关系不同成分的钢种，其钢水特性及其凝固特点有别，从而决定了其对保护渣性能的不同要求。

（1）低碳钢首先，低碳钢中C含量低于0.08%或0.06%。

这类钢的高温机械性能好，凝固过程中不存在严重的相变体积变化，内应力及裂纹敏感性小，故通常以较高拉坯速度进行生产，以提高生产率。

基于低碳钢本身的凝固特点和质量要求，设计时主要考虑渣的润滑及消耗。

较高的拉坯速度要求尽量增大结晶器热流，加速钢水凝固，防止黏结性漏钢，这要求保护渣结晶温度低，凝固温度适中，以确保低碳钢结晶器保护渣在950℃以上处于非晶体状态，使发生黏结性漏钢的可能降到最低。

炼钢保护渣成分
炼钢保护渣是指在冶炼过程中用于保护熔池的一种物质，其成分和性能将直接影响到钢水的质量。

目前，炼钢保护渣的成分和配方已经越来越成熟，保证了钢水的质量和生产效率。

炼钢保护渣由多种物质组成，包括石灰石、钙质、硅酸钙等。

经过混合配比后，成品可以起到保护钢水、保温和吸收杂质等作用。

一般情况下，炼钢保护渣的性质不稳定，需要经过多次实验和调配，才能达到最佳效果。

炼钢保护渣有以下的作用：
1、保护钢水质量。

在炼钢过程中，炉中的钢水和炉墙之间的接触面积很大，容易造成钢水的污染和质量降低。

而炼钢保护渣可以形成一层保护膜，隔绝熔池与外界接触，这样就可以保证钢水质量。

2、保温。

炼钢过程中必须保持熔池的高温，否则会导致钢水的凝固和短流。

炼钢保护渣可以起到保温作用，保持熔池温度。

3、吸收杂质。

在炼钢过程中，会产生大量的杂质，如氧化物、硫化物等。

这些杂质会对钢水的品质造成影响。

经过多种相互作用，炼钢保护渣可以将这些杂质吸收，使钢水纯净。

除了上述的基本作用外，炼钢保护渣还有其他方面的应用，如添加燃料，消耗氧气等。

因此，炼钢保护渣的成分非常重要。

正常情况下，炼钢保护渣的成分和性能会不断改进，以适应不断变化的生产需求和市场要求。

总之，炼钢保护渣是炼钢过程中不可替代的重要物质，其作用和质量的好坏将直接决定钢水的质量和产量。

因此，炼钢厂必须认真选择和配比炼钢保护渣，以保证炼钢工艺的高效、稳定和可靠。

1.连铸保护渣的作用是什么?在浇注过程中，要向结晶器钢水面上不断添加粉末状或颗粒状的渣料，称为保护渣。

保护渣的作用有以下几方面：(1)绝热保温防止散热；(2)隔开空气，防止空气中的氧进入钢水发生二次氧化，影响钢的质量；(3)吸收溶解从钢水中上浮到钢渣界面的夹杂物，净化钢液；(4)在结晶器壁与凝固壳之间有一层渣膜起润滑作用，减少拉坯阻力，防止凝壳与铜板的粘结；(5)充填坯壳与结晶器之间的气隙，改善结晶器传热。

一种好的保护渣，应能全面发挥上述五个方面作用，以达到提高铸坯表面质量，保证连铸顺行的目的。

2.连铸保护渣有哪几种类型?根据设计的保护渣组成，再选用合适的原料经过破碎、球磨、混合等制作工序就制成了保护渣。

有四种类型。

(1)粉状保护渣：是多种粉状物料的机械混合物。

在长途动输过程中，由于受到长时间的震动，使不同比重的物料偏析，渣料均匀状态受到破坏，影响使用效果的稳定性。

同时，向结晶器添加渣粉时，粉尘飞扬，污染了环境。

(2)颗粒保护渣：为了克服污染环境的缺点，在粉状渣中配加适量的粘结剂，做成似小米粒的颗粒保护渣。

制作工艺复杂，成本有所增加。

(3)预熔型保护渣：将各造渣料混匀后放入预熔炉熔化成一体，冷却后破碎磨细，并添加适当熔速调节剂，就得到预熔性粉状保护渣。

预熔保护渣还可进一步加工成颗粒保护渣。

预熔保护渣制作工艺复杂，成本较高。

但优点是提高保护渣成渣的均匀性。

(4)发热型保护渣：在渣粉中加入发热剂(如铝粉)，使其氧化放出热量，很快形成液渣层。

但这种渣成渣速度不易控制，成本较高，故应用较少。

3.连铸保护渣主要理化性能有哪些?保护渣配制好后，要测定渣子的理化性能，主要的理化指标有以下几项：(1)化学成分：各牌号的保护渣，应分析化学成分，各氧化物的含量应在所规定的范围内，这是最起码的指标。

(2)熔化温度，将渣粉制成Φ3×5mm的试样，在专门仪器上把试样加热到圆柱体变为半球形的温度，定义达到半球点的温度叫熔化温度。

保护渣的成分及作用浇注过程中覆盖在钢锭模或结晶器内钢液面上稳定浇注操作和改善钢表面质量的一种合成渣。

保护渣按使用范围可分为模注保护渣和连铸保护渣。

浇注过程钢表面产生的缺陷如重皮、翻皮、夹渣、裂纹等，往往都与保护渣性能及操作有关。

渣保护浇注是钢浇注中最常用、最有效的一种工艺。

保护渣在浇注过程中的功能有：(1)防止钢水再氧化；(2)减少钢液面的热损失，防止钢液面过早凝固结壳；(3)溶解吸收钢水表面的夹杂；(4)控制钢坯的传热速度，减少钢坯凝固层厚度方向上的温度梯度产生的热应力；(5)在结晶器与坯壳之间起润滑作用。

对模注保护渣来说主要是前3种功能，而连铸保护渣则具有所有的功能。

模注保护渣可分为上注保护渣和下注保护渣，按其性能有绝热型与吸收型两种。

模注保护渣与连铸保护渣按原料及制备方法不同，有以发电厂飞灰或石墨矿粉等为基的粉状保护渣，合成保护渣，预烧结、预熔保护渣与颗粒保护渣。

使用最广泛的是合成的粉状保护渣和颗粒保护渣。

保护渣的成分通常是以二氧化硅一氧化钙三氧化二铝为基，添加适量的碱土氧化物(如Na2O、Li2O、K2O等)、氟化物(如CaF2、NaF等)及碳质材料(如石墨、焦炭、石油焦及碳化合物等)。

保护渣的主要理化性能有：熔融温度、熔融速度、黏度、表面张力、结晶温度等。

在使用过程中还要求其具有铺展性、保温性、吸收夹杂物的能力，以及化学反应性等。

这些性能与保护渣的原料和熔剂的种类、配比及粉体特性有关。

常用熔剂有苏打、冰晶石、硼砂及氟化物等。

它们均能有效降低熔融温度，加快熔融速度，得到适宜的黏度。

碳是保护渣中不可缺少的材料，它有效调节熔化速度，改善烧结倾向，提高粉渣的保温性能，控制熔渣的氧化性。

当浇注时，模注保护渣以袋装或吊挂方式加入钢锭模内，其加入方法如图。

模注保护渣一旦与钢水接触，立即被加热、熔融、烧结。

在钢液面上形成三层结构，在靠近钢液面上为熔融层，熔融层上为烧结层，最上面是粉状层。

粉状层起着隔热保温作用，熔融层可以减少从大气中吸收氧、氢、氮等气体，溶解吸收夹杂物，渗入到钢锭模与凝固层缝隙中形成渣膜，有效改善传热及表面质量。
