滚动轴承的设计和选择

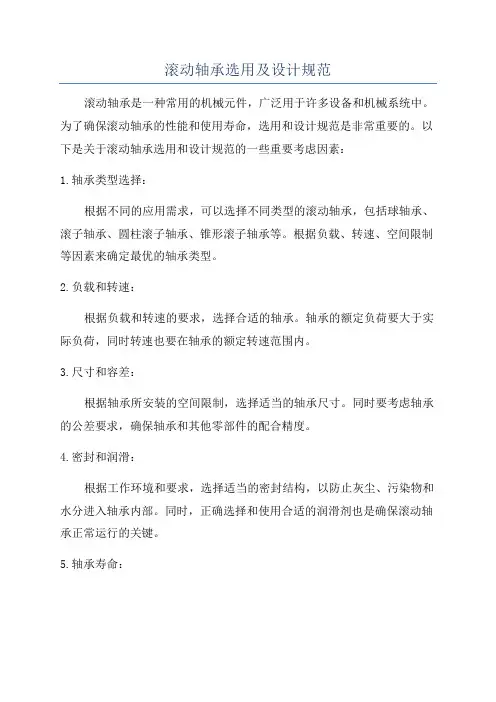

滚动轴承选用及设计规范滚动轴承是一种常用的机械元件，广泛用于许多设备和机械系统中。

为了确保滚动轴承的性能和使用寿命，选用和设计规范是非常重要的。

以下是关于滚动轴承选用和设计规范的一些重要考虑因素：1.轴承类型选择：根据不同的应用需求，可以选择不同类型的滚动轴承，包括球轴承、滚子轴承、圆柱滚子轴承、锥形滚子轴承等。

根据负载、转速、空间限制等因素来确定最优的轴承类型。

2.负载和转速：根据负载和转速的要求，选择合适的轴承。

轴承的额定负荷要大于实际负荷，同时转速也要在轴承的额定转速范围内。

3.尺寸和容差：根据轴承所安装的空间限制，选择适当的轴承尺寸。

同时要考虑轴承的公差要求，确保轴承和其他零部件的配合精度。

4.密封和润滑：根据工作环境和要求，选择适当的密封结构，以防止灰尘、污染物和水分进入轴承内部。

同时，正确选择和使用合适的润滑剂也是确保滚动轴承正常运行的关键。

5.轴承寿命：根据设备的使用寿命要求，选择具有足够寿命的轴承。

轴承的寿命主要受到负载、转速和工作温度等因素的影响，因此需要对这些参数进行准确的计算和分析。

6.轴承安装和调整：在安装滚动轴承时，应确保轴承与其所安装的座圈或轴承座之间的配合精度；并在必要时进行轴承的调整，以保证轴承在工作过程中正常运行。

7.轴承维护和保养：根据轴承的使用条件和工作环境，制定合理的维护和保养计划，及时进行轴承的润滑、清洁和检查，以延长轴承的使用寿命。

综上所述，滚动轴承的选用和设计规范是确保轴承性能和使用寿命的重要因素。

通过正确选择轴承类型、合适的负载、转速、尺寸、容差、密封和润滑等，以及正确的安装、调整、维护和保养，可以提高滚动轴承的可靠性和寿命，确保设备的正常运行。

同时，也可以减少故障率和维修成本，提高设备的效率和生产效益。

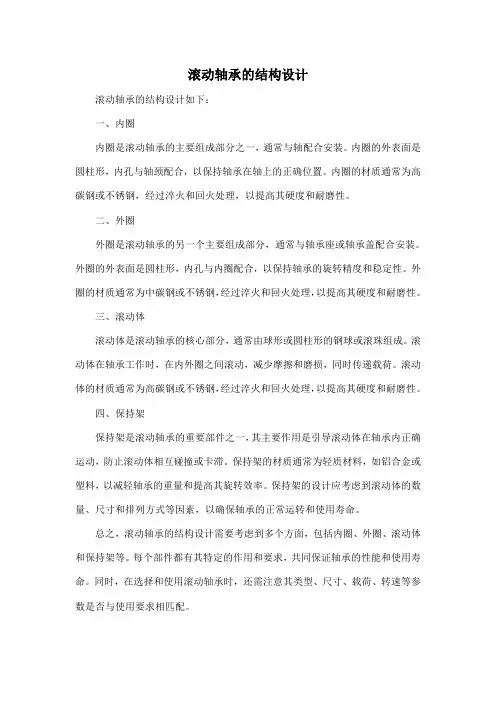

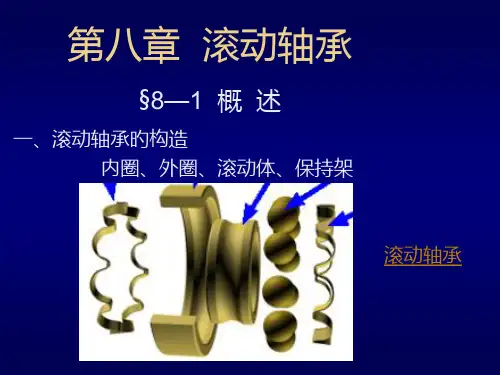

滚动轴承的结构设计
滚动轴承的结构设计如下：
一、内圈
内圈是滚动轴承的主要组成部分之一，通常与轴配合安装。

内圈的外表面是圆柱形，内孔与轴颈配合，以保持轴承在轴上的正确位置。

内圈的材质通常为高碳钢或不锈钢，经过淬火和回火处理，以提高其硬度和耐磨性。

二、外圈
外圈是滚动轴承的另一个主要组成部分，通常与轴承座或轴承盖配合安装。

外圈的外表面是圆柱形，内孔与内圈配合，以保持轴承的旋转精度和稳定性。

外圈的材质通常为中碳钢或不锈钢，经过淬火和回火处理，以提高其硬度和耐磨性。

三、滚动体
滚动体是滚动轴承的核心部分，通常由球形或圆柱形的钢球或滚珠组成。

滚动体在轴承工作时，在内外圈之间滚动，减少摩擦和磨损，同时传递载荷。

滚动体的材质通常为高碳钢或不锈钢，经过淬火和回火处理，以提高其硬度和耐磨性。

四、保持架
保持架是滚动轴承的重要部件之一，其主要作用是引导滚动体在轴承内正确运动，防止滚动体相互碰撞或卡滞。

保持架的材质通常为轻质材料，如铝合金或塑料，以减轻轴承的重量和提高其旋转效率。

保持架的设计应考虑到滚动体的数量、尺寸和排列方式等因素，以确保轴承的正常运转和使用寿命。

总之，滚动轴承的结构设计需要考虑到多个方面，包括内圈、外圈、滚动体和保持架等。

每个部件都有其特定的作用和要求，共同保证轴承的性能和使用寿命。

同时，在选择和使用滚动轴承时，还需注意其类型、尺寸、载荷、转速等参数是否与使用要求相匹配。

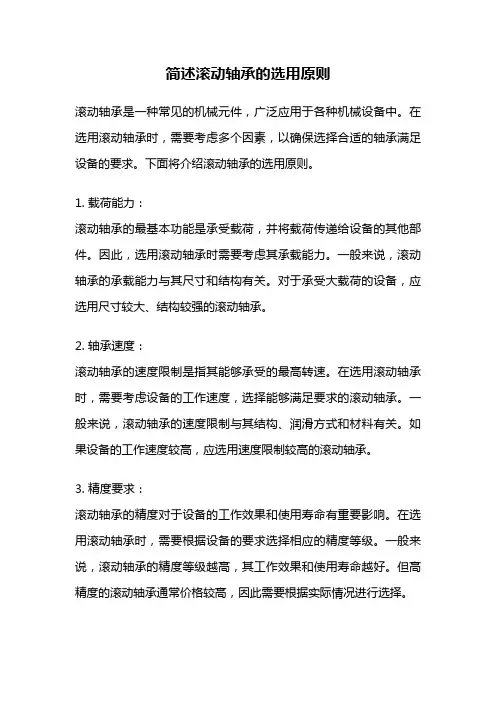

简述滚动轴承的选用原则滚动轴承是一种常见的机械元件，广泛应用于各种机械设备中。

在选用滚动轴承时，需要考虑多个因素，以确保选择合适的轴承满足设备的要求。

下面将介绍滚动轴承的选用原则。

1. 载荷能力：滚动轴承的最基本功能是承受载荷，并将载荷传递给设备的其他部件。

因此，选用滚动轴承时需要考虑其承载能力。

一般来说，滚动轴承的承载能力与其尺寸和结构有关。

对于承受大载荷的设备，应选用尺寸较大、结构较强的滚动轴承。

2. 轴承速度：滚动轴承的速度限制是指其能够承受的最高转速。

在选用滚动轴承时，需要考虑设备的工作速度，选择能够满足要求的滚动轴承。

一般来说，滚动轴承的速度限制与其结构、润滑方式和材料有关。

如果设备的工作速度较高，应选用速度限制较高的滚动轴承。

3. 精度要求：滚动轴承的精度对于设备的工作效果和使用寿命有重要影响。

在选用滚动轴承时，需要根据设备的要求选择相应的精度等级。

一般来说，滚动轴承的精度等级越高，其工作效果和使用寿命越好。

但高精度的滚动轴承通常价格较高，因此需要根据实际情况进行选择。

4. 轴承刚度：滚动轴承的刚度是指其在承受载荷时的变形程度。

在选用滚动轴承时，需要考虑设备对刚度的要求。

一般来说，对于要求较高的设备，应选用刚度较高的滚动轴承，以确保设备的工作稳定性和精度。

5. 寿命要求：滚动轴承的寿命是指其在特定工况下能够正常工作的时间。

在选用滚动轴承时，需要根据设备的使用寿命要求选择相应的轴承。

一般来说，滚动轴承的寿命与其材料、润滑方式和工作条件有关。

如果设备对寿命要求较高，应选择寿命较长的滚动轴承。

6. 环境适应性：滚动轴承在使用过程中需要适应不同的工作环境，如高温、低温、潮湿等。

在选用滚动轴承时，需要考虑设备的工作环境，并选择能够适应的轴承。

一般来说，滚动轴承的材料和润滑方式与其适应的环境有关。

如果设备工作环境恶劣，应选用能够耐受恶劣环境的滚动轴承。

以上是滚动轴承的选用原则的简要介绍。

在实际应用中，还需要考虑其他因素，如成本、可维护性等。

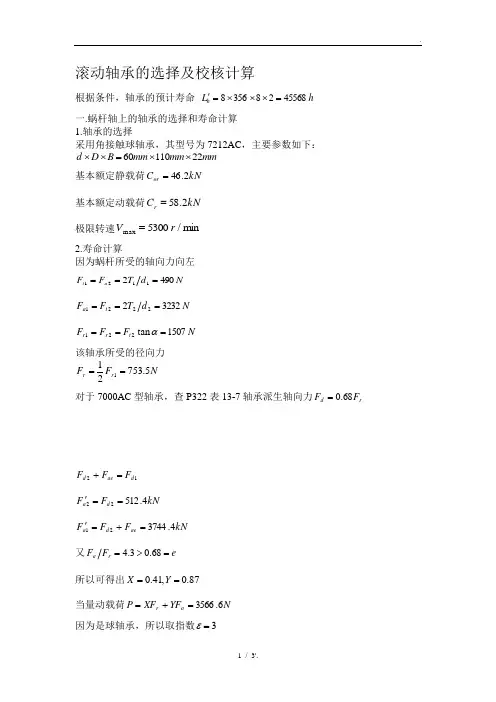

滚动轴承的选择及校核计算根据条件，轴承的预计寿命 h L h45568283568=⨯⨯⨯=' 一.蜗杆轴上的轴承的选择和寿命计算1.轴承的选择采用角接触球轴承，其型号为7212AC ，主要参数如下： mm mm mm B D d 2211060⨯⨯=⨯⨯基本额定静载荷kN C or 2.46=基本额定动载荷kN C r 2.58=极限转速m in /5300max r V =2.寿命计算因为蜗杆所受的轴向力向左N d T F F a t 49021121===N d T F F t a 323222221===N F F F t r r 1507tan 221===α该轴承所受的径向力N F F r r 5.753211== 对于7000AC 型轴承，查P322表13-7轴承派生轴向力r d F F 68.0=12d ae d F F F =+kN F F d a 4.51222=='kN F F F ae d a 4.374421=+=' 又e F F r a =>=68.03.4所以可得出87.0,41.0==Y X当量动载荷N YF XF P a r 6.3566=+=因为是球轴承，所以取指数3ε=轴承寿命计算h P C n L h 50498)57.32.58(14306010)(6010366=⨯⨯=='ε 所以该轴承满足寿命要求。

二.涡轮轴上轴承的选择和寿命计算1.轴承的选择选择角接触轴承，其型号为7213AC ，主要参数如下： mm mm mm B D d 2312065⨯⨯=⨯⨯基本额定静载荷kN C or 5.52=基本额定动载荷kN C r 5.66=2.计算涡轮轴的径向力N F F F a r V r 75.373160224880221=⨯-⨯= N F F F V r r V r 25.1133122=-=N F F t H r 16161608021== N F F F H r r H r 1616122=-=所以可以得出N F F F H r V r r 7.165821211=+=N F F F H r V r r 8.197322222=+=对于7000AC 型号的轴承r d F F 68.0=N F F r d 9.112768.011==N F F r d 2.134268.022==所以可得N F F F d ae a 2.1832221=+=N F F d a 2.134222== 又68.08.19732.134222==r a F F 所以可以得出0,1==Y X 轴承的当量动载荷N F P r 8.197322==h P C n L h 445726)97.15.66(14306010)(6010363262=⨯⨯== 68.093.08.19732.183211>==r a F F 所以有87.0,41.0==Y X 当量动载荷N YF XF P a r 2274111=+=h P C n L h 291478)(60103161==。

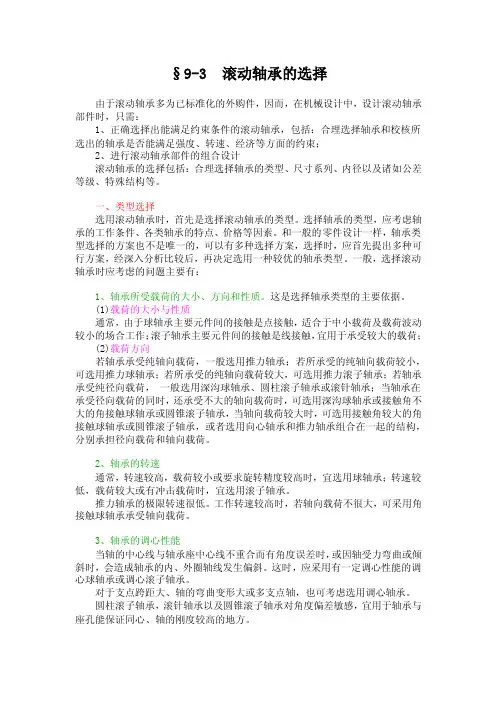

§9-3 滚动轴承的选择由于滚动轴承多为已标准化的外购件，因而，在机械设计中，设计滚动轴承部件时，只需：1、正确选择出能满足约束条件的滚动轴承，包括：合理选择轴承和校核所选出的轴承是否能满足强度、转速、经济等方面的约束；2、进行滚动轴承部件的组合设计滚动轴承的选择包括：合理选择轴承的类型、尺寸系列、内径以及诸如公差等级、特殊结构等。

一、类型选择选用滚动轴承时，首先是选择滚动轴承的类型。

选择轴承的类型，应考虑轴承的工作条件、各类轴承的特点、价格等因素。

和一般的零件设计一样，轴承类型选择的方案也不是唯一的，可以有多种选择方案，选择时，应首先提出多种可行方案，经深入分析比较后，再决定选用一种较优的轴承类型。

一般，选择滚动轴承时应考虑的问题主要有：1、轴承所受载荷的大小、方向和性质。

这是选择轴承类型的主要依据。

(1)载荷的大小与性质通常，由于球轴承主要元件间的接触是点接触，适合于中小载荷及载荷波动较小的场合工作；滚子轴承主要元件间的接触是线接触，宜用于承受较大的载荷；(2)载荷方向若轴承承受纯轴向载荷，一般选用推力轴承；若所承受的纯轴向载荷较小，可选用推力球轴承；若所承受的纯轴向载荷较大，可选用推力滚子轴承；若轴承承受纯径向载荷，一般选用深沟球轴承、圆柱滚子轴承或滚针轴承；当轴承在承受径向载荷的同时，还承受不大的轴向载荷时，可选用深沟球轴承或接触角不大的角接触球轴承或圆锥滚子轴承，当轴向载荷较大时，可选用接触角较大的角接触球轴承或圆锥滚子轴承，或者选用向心轴承和推力轴承组合在一起的结构，分别承担径向载荷和轴向载荷。

2、轴承的转速通常，转速较高，载荷较小或要求旋转精度较高时，宜选用球轴承；转速较低，载荷较大或有冲击载荷时，宜选用滚子轴承。

推力轴承的极限转速很低。

工作转速较高时，若轴向载荷不很大，可采用角接触球轴承承受轴向载荷。

3、轴承的调心性能当轴的中心线与轴承座中心线不重合而有角度误差时，或因轴受力弯曲或倾斜时，会造成轴承的内、外圈轴线发生偏斜。

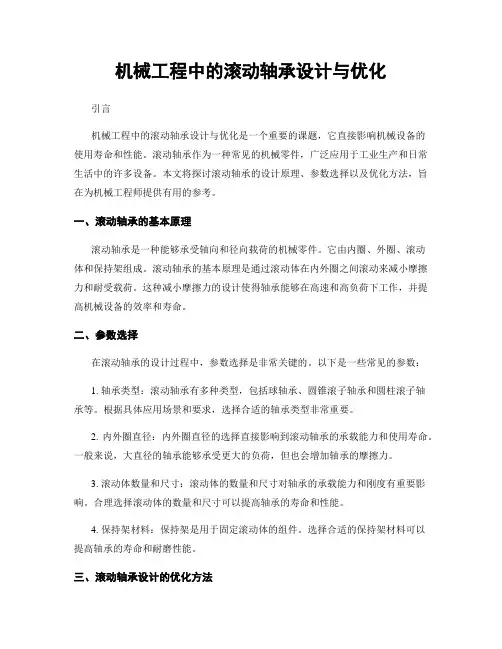

机械工程中的滚动轴承设计与优化引言机械工程中的滚动轴承设计与优化是一个重要的课题，它直接影响机械设备的使用寿命和性能。

滚动轴承作为一种常见的机械零件，广泛应用于工业生产和日常生活中的许多设备。

本文将探讨滚动轴承的设计原理、参数选择以及优化方法，旨在为机械工程师提供有用的参考。

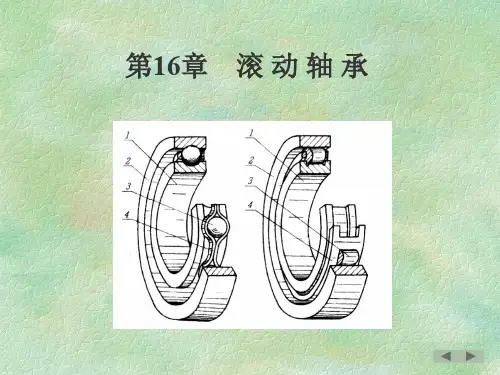

一、滚动轴承的基本原理滚动轴承是一种能够承受轴向和径向载荷的机械零件。

它由内圈、外圈、滚动体和保持架组成。

滚动轴承的基本原理是通过滚动体在内外圈之间滚动来减小摩擦力和耐受载荷。

这种减小摩擦力的设计使得轴承能够在高速和高负荷下工作，并提高机械设备的效率和寿命。

二、参数选择在滚动轴承的设计过程中，参数选择是非常关键的。

以下是一些常见的参数：1. 轴承类型：滚动轴承有多种类型，包括球轴承、圆锥滚子轴承和圆柱滚子轴承等。

根据具体应用场景和要求，选择合适的轴承类型非常重要。

2. 内外圈直径：内外圈直径的选择直接影响到滚动轴承的承载能力和使用寿命。

一般来说，大直径的轴承能够承受更大的负荷，但也会增加轴承的摩擦力。

3. 滚动体数量和尺寸：滚动体的数量和尺寸对轴承的承载能力和刚度有重要影响。

合理选择滚动体的数量和尺寸可以提高轴承的寿命和性能。

4. 保持架材料：保持架是用于固定滚动体的组件。

选择合适的保持架材料可以提高轴承的寿命和耐磨性能。

三、滚动轴承设计的优化方法滚动轴承的设计优化是为了提高其性能和寿命。

以下是一些常见的优化方法：1. 材料选择：滚动轴承的材料选择对其性能有重要影响。

一般来说，高强度、高硬度和耐磨性好的材料是滚动轴承的理想选择。

2. 表面润滑：良好的表面润滑可以减小滚动轴承的摩擦力和磨损。

使用高质量的润滑油或润滑脂，并定期更换和维护，可以延长轴承的使用寿命。

3. 载荷分布：合理分布和控制载荷对轴承的寿命和性能有重要影响。

通过设计和优化机械结构，合理分配载荷，可以减小轴承的疲劳和磨损。

4. 减小振动和噪音：振动和噪音是滚动轴承设计中需要考虑的关键问题。

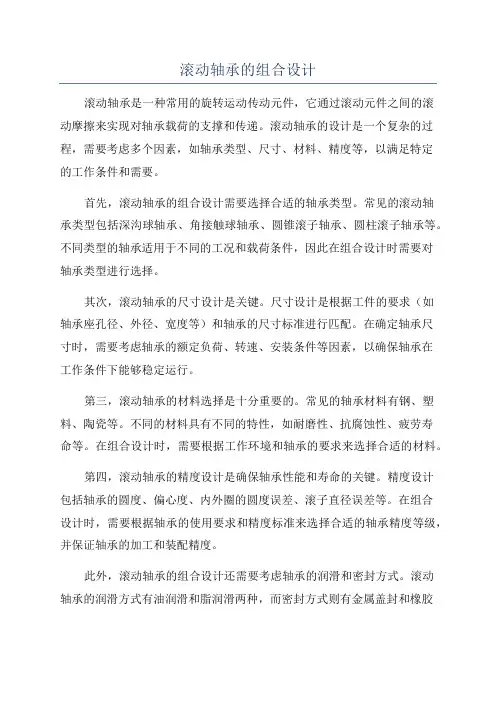

滚动轴承的组合设计滚动轴承是一种常用的旋转运动传动元件，它通过滚动元件之间的滚动摩擦来实现对轴承载荷的支撑和传递。

滚动轴承的设计是一个复杂的过程，需要考虑多个因素，如轴承类型、尺寸、材料、精度等，以满足特定的工作条件和需要。

首先，滚动轴承的组合设计需要选择合适的轴承类型。

常见的滚动轴承类型包括深沟球轴承、角接触球轴承、圆锥滚子轴承、圆柱滚子轴承等。

不同类型的轴承适用于不同的工况和载荷条件，因此在组合设计时需要对轴承类型进行选择。

其次，滚动轴承的尺寸设计是关键。

尺寸设计是根据工件的要求（如轴承座孔径、外径、宽度等）和轴承的尺寸标准进行匹配。

在确定轴承尺寸时，需要考虑轴承的额定负荷、转速、安装条件等因素，以确保轴承在工作条件下能够稳定运行。

第三，滚动轴承的材料选择是十分重要的。

常见的轴承材料有钢、塑料、陶瓷等。

不同的材料具有不同的特性，如耐磨性、抗腐蚀性、疲劳寿命等。

在组合设计时，需要根据工作环境和轴承的要求来选择合适的材料。

第四，滚动轴承的精度设计是确保轴承性能和寿命的关键。

精度设计包括轴承的圆度、偏心度、内外圈的圆度误差、滚子直径误差等。

在组合设计时，需要根据轴承的使用要求和精度标准来选择合适的轴承精度等级，并保证轴承的加工和装配精度。

此外，滚动轴承的组合设计还需要考虑轴承的润滑和密封方式。

滚动轴承的润滑方式有油润滑和脂润滑两种，而密封方式则有金属盖封和橡胶密封等。

正确选择合适的润滑和密封方式，能够提高轴承的使用寿命和工作效率。

在滚动轴承的组合设计过程中，还需要进行轴承的寿命计算和强度校核。

轴承的寿命计算是根据工作条件和载荷计算轴承的额定寿命，并确定轴承的适用性。

强度校核则是根据轴承的负载情况和材料强度计算轴承的强度，并验证轴承的安全性。

总之，滚动轴承的组合设计是一个复杂的过程，需要综合考虑轴承类型、尺寸、材料、精度等因素。

只有在合理选择和设计的基础上，才能获得满足特定工作条件和要求的滚动轴承组合，提高轴承的性能和寿命。

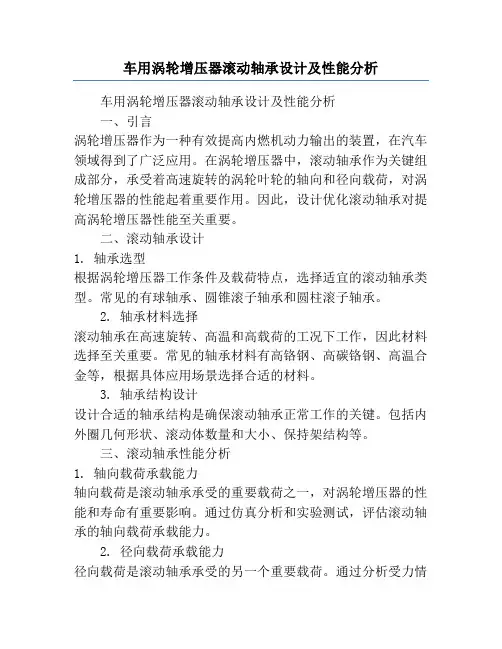

车用涡轮增压器滚动轴承设计及性能分析车用涡轮增压器滚动轴承设计及性能分析一、引言涡轮增压器作为一种有效提高内燃机动力输出的装置，在汽车领域得到了广泛应用。

在涡轮增压器中，滚动轴承作为关键组成部分，承受着高速旋转的涡轮叶轮的轴向和径向载荷，对涡轮增压器的性能起着重要作用。

因此，设计优化滚动轴承对提高涡轮增压器性能至关重要。

二、滚动轴承设计1. 轴承选型根据涡轮增压器工作条件及载荷特点，选择适宜的滚动轴承类型。

常见的有球轴承、圆锥滚子轴承和圆柱滚子轴承。

2. 轴承材料选择滚动轴承在高速旋转、高温和高载荷的工况下工作，因此材料选择至关重要。

常见的轴承材料有高铬钢、高碳铬钢、高温合金等，根据具体应用场景选择合适的材料。

3. 轴承结构设计设计合适的轴承结构是确保滚动轴承正常工作的关键。

包括内外圈几何形状、滚动体数量和大小、保持架结构等。

三、滚动轴承性能分析1. 轴向载荷承载能力轴向载荷是滚动轴承承受的重要载荷之一，对涡轮增压器的性能和寿命有重要影响。

通过仿真分析和实验测试，评估滚动轴承的轴向载荷承载能力。

2. 径向载荷承载能力径向载荷是滚动轴承承受的另一个重要载荷。

通过分析受力情况和应力分布，评估滚动轴承的径向载荷承载能力。

3. 高速旋转下的热特性在高速旋转下，涡轮增压器会产生大量摩擦和热量。

通过热仿真和实验测试，研究滚动轴承在高速旋转下的热特性，如温升情况、热应力分布等。

4. 抗疲劳寿命滚动轴承在长期工作中容易受到疲劳破坏。

通过载荷循环试验和寿命预测分析，评估滚动轴承的抗疲劳寿命。

四、结论滚动轴承是车用涡轮增压器的关键部件之一，对其设计和性能分析具有重要意义。

通过合理的轴承选型、材料选择和结构设计，可以提高涡轮增压器的性能和寿命。

需要进一步加强对滚动轴承的现场测试、实验数据采集和仿真分析，不断优化其设计并提高其性能综上所述，滚动轴承在车用涡轮增压器中具有关键作用。

通过对轴承的设计和性能分析，可以提高涡轮增压器的性能和寿命。
