墙下条基计算书

墙下有筋条基计算项目名称_____________日期_____________设计者_____________校对者_____________一、设计依据《建筑地基基础设计规范》 (GB50007-2011)①《混凝土结构设计规范》 (GB50010-2010)②二、示意图三、计算信息构件编号: JC-1 计算类型: 验算截面尺寸1. 几何参数墙宽bo=400mm基础水平长度B1=400mm B2=400mm基础端部高度h1=300mm基础根部高度h2=300mm基础总高度H=600mmas=40mmho=560mm2. 材料信息墙体材料: 混凝土基础砼等级: C30 ft=1.43N/mm2fc=14.3N/mm2基础钢筋级别: HPB300 fy=270N/mm23. 计算信息结构重要性系数: γo=1.0基础埋深: dh=1.500m基础及其上覆土的平均容重: γ=20.000kN/m3最小配筋率ρmin=0.150%4. 作用在基础顶部荷载标准组合值F=1283.000kNM=0.000kN*mV=0.000kNks=0.00Fk=F/ks=1283.000/0.00=1.#IOkNMk=M/ks=0.000/0.00=-1.#IOkN*mVk=V/ks=0.000/0.00=-1.#IOkN5. 修正后的地基承载力特征值fa=150.000kPa四、计算参数1. 基础计算长度 By=1m2. 基础总宽 Bx=B1+B2=0.400+0.400=0.800m3. 基础底面积 A=Bx*By=0.800*1.000=0.800m24. Gk=γ*Bx*By*dh=20.000*0.800*1.000*1.500=24.000kNG=1.35*Gk=1.35*24.000=32.400kN五、计算作用在基础底部弯矩值Mdk=Mk+Vk*H=-1.#IO+(-1.#IO)*0.600=-1.#IOkN*mMd=M+V*H=0.000+(0.000)*0.600=0.000kN*m六、验算地基承载力1. 验算轴心荷载作用下地基承载力pk=(Fk+Gk)/A=(1.#IO+24.000)/0.800=1.#IOkPa因γo*pk=1.0*1.#IO=1.#IOkPa≤fa=150.000kPa轴心荷载作用下地基承载力满足要求2. 验算偏心荷载作用下地基承载力x方向偏心荷载作用下地基反力计算enk=(B2+B1)/2-B2=(0.400+0.400)/2-0.400=0.000mexk=[Mdk+(Fk+Gk)*enk]/(Fk+Gk)=[-1.#IO+(1.#IO+24.000)*0.000]/(1.#IO+24.000)=-1.#IOm因 |exk| >Bx/6 x方向大偏心ak=Bx/2-|exk|=0.800/2-|-1.#IO|=1.#QOmPkmax=2*(Fk+Gk)/(3*ak)=2*(1.#IO+24.000)/(3*1.#QO)=1.#QOkPaPkmin=(Fk+Gk)/A*(1-6*|exk|/Bx)=(1.#IO+24.000)/0.800*(1-6*|-1.#IO|/0.800)=1.#QOkPaγo*Pkmax=1.0*1.#QO=1.#QOkPa≤1.2*fa=1.2*150.000=180.000kPa偏心荷载作用下地基承载力满足要求七、基础受弯计算1. 计算exen=(B2+B1)/2-B2=(0.400+0.400)/2-0.400=0.000mex=(Md+(F+G)*en)/(F+G)=(0.000+(1283.000+32.400)*0.000)/(1283.000+32.400)=0.000m2. 计算地基承载力因|ex|≤Bx/6小偏心Pmax=(F+G)/A*(1+6*|ex|/Bx)=(1283.000+32.400)/0.800*(1+6*|0.000|/0.800)=1644.250kPaPmin=(F+G)/A*(1-6*|ex|/Bx)=(1283.000+32.400)/0.800*(1-6*|0.000|/0.800)=1644.250kPa因ex<0P=Pmin+(B2+bo/2)*(Pmax-Pmin)/Bx=1644.250+(0.400+0.400/2)*(1644.250-1644.250)/0.800)=1644.250kPa3. 计算弯矩墙体材料为混凝土a1=B1-bo/2=0.400-0.400/2=0.200ma2=B2-bo/2=0.400-0.400/2=0.200ma=max(a1,a2)=max(0.200,0.200)=0.200mMI=1/6*a2*(2*Pmax+P-3*G/A)=1/6*0.2002*(2*1644.250+1644.250-3*32.400/0.800)=32.075kN*m八、基础受剪计算1. 计算剪力pk=(Fk+Gk)/B=(1.+24.0)/0.8=1.#JkN/mVs=1m*pk=1m*1.#J=1.#JkN2. 计算截面高度影响系数βhsβhs=(800/h0)1/4=(800/800.0)1/4=1.03. 剪切承载力验算Bz=B1+B2=400+400=800mmAo=Bz*h1+0.5*(bo+100+Bz)*h2=800*300+0.5*(400+100+800)*300=405000.00mm2γo*Vs=1.0*1.#J=1.#JkN>0.7βhs ftAo=0.7*1.0*1.43*405000.0=405.4kN受剪承载力验算不满足要求！九、配筋计算1. 计算基础底板X方向钢筋Asx=γo*MI/(0.9*ho*fy)=1.0*32.08*106/(0.9*560*270)=235.7mm2Asxmin=ρmin*By*H=0.150%*1000*600=900.0mm2Asx=max(Asx, Asxmin)=max(235.7, 900.0)=900mm2Asx1=Asx/By=900/1000=900mm2/m选择钢筋12@125, 实配面积为905mm2/m。

条形基础工程量计算方式条形基础计算方法（1）素土垫层工程量外墙条基素土工程量＝外墙素土中心线的长度×素土的截面积内墙条基素土工程量＝内墙素土净长线的长度×素土的截面积（2）灰土垫层工程量外墙条基灰土工程量＝外墙灰土中心线的长度×灰土的截面积内墙条基灰土工程量＝内墙灰土净长线的长度×灰土的截面积（3）砼垫层工程量外墙条基砼垫层基础＝外墙条形基础砼垫层的中心线长度×砼垫层的截面积内墙条基砼垫层基础＝内墙条形基础砼垫层的净长线长度×砼垫层的截面积（4）条形基础工程量外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积注意：净长线的计算①砖条形基础按内墙净长线计算②砼条形基础按分层净长线计算有些地区(天津)计算规则规定，条形基础以地圈梁顶为分界线，这就造成了计算墙体时候必须加上+-0.000以下的高度；而且一个工程条形基础同时出现不同标高的圈梁时候，计算墙体时候必须区分出墙的底标高，对手工造成了麻烦。

（5）、砼垫层模板①计算方法之一：天津2004年建筑工程预算基价砼垫层模板按砼垫层以体积计算。

②计算方法之二：有的地区定额规则的砼垫层模板=砼垫层的侧面净长×砼垫层高度（6）、砼条基模板①计算方法之一：天津2004年建筑工程预算基价砼条基模板按砼条基以体积计算。

②计算方法之二：有的地区定额规则的砼条基模板=砼条基侧面净长×砼条基高度 .（7）、地圈梁工程量外墙地圈梁的工程量＝外墙地圈梁中心线的长度×地圈梁的截面积内墙地圈梁的工程梁＝内墙地圈梁净长线的长度×地圈梁的截面积（8）、地圈梁模板①计算方法之一：天津2004年建筑工程预算基价地圈梁模板按地圈梁以体积计算。

②计算方法之二：有的地区定额规则的地圈梁模板=地圈梁侧面净长×地圈梁高度（9）基础墙工程量外墙基础墙的工程量＝外墙基础墙中心线的长度×基础墙的截面积内墙基础墙的工程梁＝内墙基础墙净长线的长度×基础墙的截面积（10）基槽的土方体积基槽的土方体积＝基槽的截面面积×基槽的净长度外墙地槽长度按外墙槽底中心线计算，内墙地槽长度按内墙槽底净长计算，槽宽按图示尺寸加工作面的宽度计算，槽深按自然地坪至槽底计算。

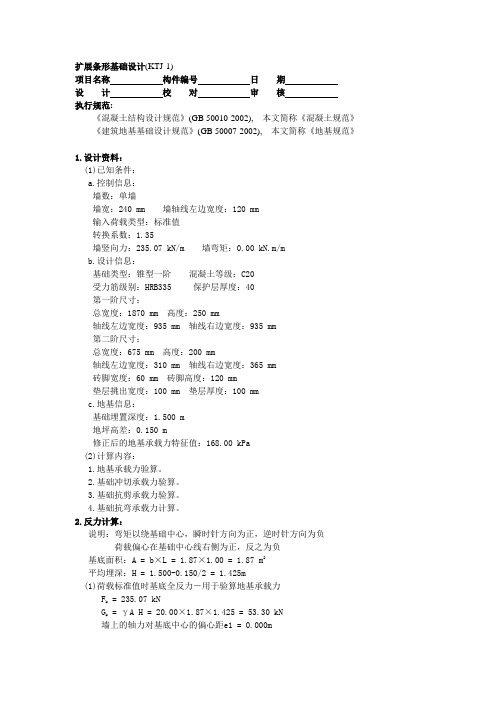

扩展条形基础设计(KTJ-1)项目名称构件编号日期设计校对审核执行规范:《混凝土结构设计规范》(GB 50010-2002), 本文简称《混凝土规范》《建筑地基基础设计规范》(GB 50007-2002), 本文简称《地基规范》-----------------------------------------------------------------------1.设计资料：(1)已知条件：a.控制信息：墙数：单墙墙宽：240 mm 墙轴线左边宽度：120 mm输入荷载类型：标准值转换系数：1.35墙竖向力：235.07 kN/m 墙弯矩：0.00 kN.m/mb.设计信息：基础类型：锥型一阶混凝土等级：C20受力筋级别：HRB335 保护层厚度：40第一阶尺寸：总宽度：1870 mm 高度：250 mm轴线左边宽度：935 mm 轴线右边宽度：935 mm第二阶尺寸：总宽度：675 mm 高度：200 mm轴线左边宽度：310 mm 轴线右边宽度：365 mm砖脚宽度：60 mm 砖脚高度：120 mm垫层挑出宽度：100 mm 垫层厚度：100 mmc.地基信息：基础埋置深度：1.500 m地坪高差：0.150 m修正后的地基承载力特征值：168.00 kPa(2)计算内容：1.地基承载力验算。

2.基础冲切承载力验算。

3.基础抗剪承载力验算。

4.基础抗弯承载力计算。

2.反力计算：说明：弯矩以绕基础中心，瞬时针方向为正，逆时针方向为负荷载偏心在基础中心线右侧为正，反之为负基底面积：A = b×L = 1.87×1.00 = 1.87 m2平均埋深：H = 1.500-0.150/2 = 1.425m(1)荷载标准值时基底全反力－用于验算地基承载力F k = 235.07 kNG k = γA H = 20.00×1.87×1.425 = 53.30 kN墙上的轴力对基底中心的偏心距e1 = 0.000m按《地基规范》公式5.2.2-1得：p k = (F k + G k)/A = (235.07 + 53.30)/1.87 = 154.21 kPa(2)荷载设计值时基底净反力－用于验算基础剪切和冲切承载力F = 317.34 kNp j = F/A = 169.70 kPa3.地基承载力验算：轴心受压:p k=154.21kPa <= f a=168.00kPa 满足!地基承载力验算满足要求！4.基础冲切承载力验算：依据《地基规范》公式8.2.7-1、8.2.7-2、8.2.7-3计算计算右侧墙边缘:截面高度：h = 450.00mm，不大于800mm，因此：受冲切承载力截面高度影响系数为1.00a m = (a t+a b)/2 = (1000+1000)/2 = 1000mmh0 = h-a s = 450-40 = 410mm抗冲切力：F r = 0.7βhp f t a m h0 = 0.7×1.00×1100.00×1000×410/106 = 315.70 kN 冲切面积：A l = 1000×(755-410) = 345000 mm2冲切力：F l = p max A l = 169.70×345000.00/106 = 58.55 kNFl=58.55kN <= 0.7βhp f t a m h0=315.70kN 满足!5.基础抗剪承载力验算：A p = 755×1000/106 = 0.75m2Vs = p j A p = 169.70×0.75 = 128.13 kNh0 = h-as = 450-40 = 410mm计算截面高度影响系数βh，h0 < 800，取h0 = 800计算h取1m宽的截面计算，b = 1000mm抗剪力Vr = 0.7βh f t bh0 = 0.7 × 1.00×1100.00×1000×410/106 = 315.70 kNVs=128.13kN <= 0.7βh f t bh0=315.70kN 满足!6.抗弯计算结果：下部受力筋：h0=405mmM max = 56.36 kN.m(墙根部)计算面积：实配面积：565 mm2/m选筋方案：D12@200配筋率：0.126%---------------------------------------------------------------------------------------------------------------------------------------经过经验校对，对条形基础作出修改！---------------------------------------------。

一、结构自重及风荷载计算1. 已知条件：一围网高H=3.06m，底部为500高钢筋混凝土基座，采用扩展条形基础。

2.恒荷载计算：假设基础面标高为-0.5m，其上部混凝土基座重为：G1=1.0m×0.2m×25kN/m3 =5kN/m围网重：G2=（3.06-0.5m）×0.10kN/m3 =0.26kN/m结构自重：G=G1+G2=5.26kN/m3.水平风荷载计算：根据《建筑结构荷载规范》GB 50009--2001（2006 年版）：垂直于建筑物表面上的风荷载标准值，当计算围护结构时，应按下述公式计算W k=βgzμs1μzωo式中：ωo——基本风压，取ωo=0.7 kN/m2；βgz——风振系数，取βgz=1.0；μs——风荷载体型系数，根据建筑风荷载体型系数表查得μs=1.3；μz——风压变化系数，取μz=1.0；W k =1.0×1.3×1.0×0.7=0.91kN/m。

基础面弯矩：M k=W k H2/2=0.91×3.062/2=4.26kN/m2二、扩展条形基础设计1. 已知条件：(1)控制信息：墙数：单墙墙竖向力：F k=5.26kN/m 墙弯矩M k=4.26kN·m/m(2)设计信息：基础类型：阶型一阶混凝土等级：C25受力筋级别：HRB335 保护层厚度：40 mm基础宽度：800 mm 高度：200 mm轴线左边宽度：400 mm 轴线右边宽度：400 mm垫层挑出宽度：100 mm 垫层厚度：100 mm荷载的综合分项系数γz=1.35(3)地基信息：基础埋置深度：0.7 m地坪高差：0.000 m修正后的地基承载力特征值：80.00 kPa2. 基础自重和基础上的土重:基础混凝土的容重γc=25.00kN/m基础顶面以上土的容重γs=18.00kN/m顶面上覆土厚度 d s=700mmG k=V jcγc+(A-b c×h c)×d s×γs=13.6kN3. 反力计算：(1)荷载标准值时基底全反力－用于验算地基承载力p k=(F k+G k)/A=23.58 kPa偏心矩：e= M k/(F k+G k)= 4.26/(5.26+13.6)=0.226m＞l/6=0.167m基础底面抵抗矩W=lb2/6=1.000×0.800×0.800/6=0.107mp Kmax=2(F k+G k)/3la=2×18.86/[3×1.0×(0.4-0.226)]=93.83kPap Kmin=0kPa(2)荷载设计值时基底全反力p=(F+G)/A=31.83kPap max=2(F+G)/3la=126.67kPap min=0kPa(3)荷载设计值时基底净反力－用于验算基础剪切和冲切承载力p j=F/A=8.88 kPap maxj=p max-G/A=103.72kPap minj=p min-G/A=0-22.92kPa<0 ，取p minj=04. 地基承载力验算：p k=25.46kPa<f a=80.00kPa 满足!p kmax=93.83kPa<1.2f a=96.00kPa 满足!地基承载力验算满足要求！5. 基础冲切承载力验算：p max＝γz×93.83＝126.67kPap j＝p max-G/A＝126.67-18.36/0.80＝103.72kPa因 b＞b c+2×H o、b＞h c+2×H o且l-h c＞1-b c有：A l=0.5×(b+h c+2×H o)×(b-h c-2×H o)/2+b×(l-b c-b+h c)/2=0.5×(0.800+0.200+2×0.150)×(0.800-0.200-2×0.150)/2 +0.800×(1.000-0.200-0.800+0.200)/2=0.18ma b= Min{b c+2×H o，l}= Min{0.200+2×0.150，1.000} = 0.500ma m=(b c+a b)/2=(0.200+0.500)/2=0.350mF l = p j×A l=103.72×0.18=18.67kN0.7βhp f t a m H o/γRE=0.7×1.000×1271×0.350×0.150/0.85=54.9kN≥F l=18.67kN 满足!基础冲切承载力验算满足要求！6.基础抗剪承载力验算：计算宽度 B o=800mmV=p j×A=p j×(l-b c)×b/2=103.72×(1.000-0.200)×0.800/2=33.19kN0.7βh f t B o H o/γRE =0.7×1.00×1271×0.800×0.150/0.85= 125.6kN≥V=33.19kN，满足要求。

墙下条基计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图基础类型：墙下条基计算形式：验算截面尺寸剖面:二、基本参数1．依据规范《建筑地基基础设计规范》（GB 50007－2002）《混凝土结构设计规范》（GB 50010－2002）《简明高层钢筋混凝土结构设计手册（第二版）》2．几何参数：已知尺寸：B1 = 1200 mm, B = 400 mmH1 = 500 mm, H2 = 200 mm无偏心：B2 = 1200 mm基础埋深d = 1.50 m钢筋合力重心到板底距离a s = 80 mm3．荷载值：(1)作用在基础顶部的标准值荷载( l = 1m 范围内的荷载)F gk = 80.00 kN F qk = 80.00 kNM gyk = 20.00 kN·m M qyk = 10.00 kN·mV gxk = 20.00 kN V qxk = 10.00 kN(2)作用在基础底部的标准值荷载M yk = M gyk＋M qyk = 20.00＋10.00 = 30.00 kN·mV xk = V gxk＋V qxk = 20.00＋10.00 = 30.00 kN·m(2)作用在基础底部的弯矩标准值绕Y轴弯矩: M0yk = M yk＋V xk·(H1＋H2) = 30.00＋30.00×0.70 = 51.00 kN·m(3)作用在基础顶部的基本组合荷载( l = 1m 范围内的荷载)不变荷载分项系数r g = 1.20 活荷载分项系数r q = 1.40F = r g·F gk＋r q·F qk = 208.00 kNM y = r g·M gyk＋r q·M qyk = 38.00 kN·mV x = r g·V gxk＋r q·V qxk = 38.00 kN(4)作用在基础底部的弯矩设计值绕Y轴弯矩: M0y = M y＋V x·(H1＋H2) = 38.00＋38.00×0.70 = 64.60 kN·m 4．材料信息：混凝土：C30 钢筋：HPB235(Q235)5．基础几何特性：底面积：S =(B1＋B2)×l = 2.40×1.0 = 2.40 m2绕Y轴抵抗矩：W y = (1/6)·l·(B1+B2)2 = (1/6)×1.0×2.402 = 0.96 m3三、计算过程1．修正地基承载力修正后的地基承载力特征值f a = 180.00 kPa2．轴心荷载作用下地基承载力验算计算公式：按《建筑地基基础设计规范》（GB 50007－2002）下列公式验算：p k = (F k＋G k)/A (5.2.2－1)F k = F gk＋F qk = 80.00＋80.00 = 160.00 kNG k = 20S·d = 20×2.40×1.50 = 72.00 kNp k = (F k＋G k)/S = (160.00＋72.00)/2.40 = 96.67 kPa ≤f a，满足要求。

第三节墙下条形基础一、墙下条形基础的设计原则内力计算：一般可按平面应变问题处理；在长度方向可取单位长度计算。

截面设计验算内容：主要包括基础底面宽度b、基础高度h及基础底板配筋等。

基底宽度根据地基承载力要求确定；基础高度由混凝土的抗剪切条件确定；基础底板受力钢筋由基础验算截面的抗弯能力确定。

基底压力：基础截面设计(基础高度确定、底板配筋)中，应采用不计基础与上覆土重力作用时的地基净反力计算二、基础截面的设计计算步骤1. 地基净反力计算2. 基础高度的确定地基净反力：由基础顶面的荷载基本组合值所产生的地基反力，以表示。

j p max 2min 6j F M p b b=±[]()[]min j I max j I I jI max j I I 22 2p b p b b bb p p b V +-=+=基础验算截面I 的剪力设计值V I （kN/m ）为砖墙情况混凝土墙情况当墙体材料为砖墙且墙脚伸出1/4砖长时，验算截面I 在墙面处，即m 。

当墙体材料为混凝土时，验算截面I 在墙脚处，等于基础边缘至墙脚的距离a ；I b 06.0+=a b I I b 为验算截面I 距基础边缘的距离，m 。

有缘学习＋Ｖ星ｙｇｄ３０７６或关注桃报：奉献教育（店铺）基础有效高度h 0(mm)由混凝土的抗剪切条件确定，即式中—混凝土轴心抗拉强度设计值(MPa)。

0hs 0.7I t V h f β≥t f 基础高度h 为有效高度h 0加上混凝土保护层厚度。

设计时，可初选基础高度。

8b h =当荷载无偏心时，验算截面的V I 可简化为：I I b V F b=hs β—截面高度影响系数，当时，取h 0=800mm ；当时，取h 0=2000mm 。

0800 mm h <02000 mm h >14hs 0800h β⎛⎫= ⎪⎝⎭。

DT钢筋混凝土条形基础计算1、工程量计算内容和步骤a 钢筋混凝土条形基础包括:挖槽、垫层、混凝土条形基础、钢筋、砖基础、地圈梁、防潮层、回填土、余土外运等。

b 外墙的长度按中到中5内墙的长度按内墙净长和(不考虑工作面的)槽净长2、定额规定:a 定额规定混凝土条形基础大放脚的T 形接头处的重叠工程量要扣除。

扣除办法是选择有代表性接头,计算出一个重合的混凝土体积,然后乘以接头个数,得出总重合体积,再从混凝土基础工程量中扣除(V1、V2)b 定额中长钢筋搭接规定为:Φ25内的8M 一个接头,Φ25 以上的6M 一个接头,搭接长度为30d(30×钢筋直径d),圆钢筋加弯钩长12.5d3、T 形接头重合体积计算公式:(扣除重合部分体积)重合体积V1=〖基础底部宽度(B1)-墙厚〗÷2×与其相交的基础底部宽度(B2)×搭接长方体高度(h1)重合体积V2=棱台高度(h2)÷6×〖[基础棱台上宽(b1)-墙厚(a)]÷2×与其相交的基础棱台上宽(b2)+[基础底宽-墙厚(a)]÷2×与其相交的基础的底宽(b2)+[基础棱台上宽(b1)-墙厚(a)]÷2+[基础底宽(B1)-墙厚(a)]÷2×[与其相交的基础棱台上宽(b2)+与其相交的基础底宽(B2)] 附:b1――外墙基础的棱台宽度,通常b1=b2v1 v2 v3(v3 通常不需计算)图示如下:4、工程量计算程序公式:首先,列L 墙、L 槽表:a、第一套算式:各断面基础分别计算工程量,然后合算。

○1 1-1断面基础工程量:□A挖槽工程量:槽长(L 槽)×〖槽底部宽(B)+2×工作面宽度(C)〗×挖槽深度(H 挖)+槽长(L 槽)×放坡系数(K)×挖槽深度的平方(H 挖2)=?立方□B(C10)混凝土垫层工程量:槽长(L 槽)×槽内垫层宽(B)×垫层厚=?立方断面号墙长(L 墙)槽长(L 槽)1-1 ..M ..M2-2 ..M ..MX-X………□C钢筋混凝土条形基础工程量(有梁式):基础长(L)×〖基础宽(B)×基础底部矩形高度(h1)+[基础宽(B)+基础梁宽度(b)]×基础棱台高度(h2)÷2+基础梁宽度(b)×基础梁高度(h3)〗=?立方附1:式中基础宽(B)×基础底部矩形高度(h1)=基础矩形截面面积[基础宽(B)+基础梁宽度(b)]×基础棱台高度(h2)÷2=基础梯形截面面积基础梁宽度(b)×基础梁高度(h3)=基础梁截面面积附2:h1 h2 h3 见前面图示。
