Motor堵转测试

交流电机堵转检测电路原理交流电机是工业中常见的一种电动机，其在使用过程中可能会出现堵转现象，即电机转子无法自由旋转。

堵转会导致电机发热，甚至损坏电机。

因此，对交流电机进行堵转检测非常重要。

本文将介绍交流电机堵转检测电路的原理。

交流电机堵转检测电路原理基于电机堵转时电流的变化。

当电机堵转时，电机转子无法旋转，电流会显著增大。

因此，通过检测电流的变化可以判断电机是否堵转。

交流电机堵转检测电路一般由电流传感器、电流检测电路和报警电路组成。

电流传感器通常采用霍尔效应传感器，它能够将电流转换成电压输出。

霍尔效应传感器是一种非接触式传感器，可以测量电流而无需将电流直接流过传感器。

电流通过电流传感器时，电流引起磁场的变化，传感器检测到磁场的变化并将其转换成电压输出。

电流检测电路主要是用来放大和滤波电流传感器输出的电压信号。

放大电流信号是为了提高信号的灵敏度和检测的精度。

滤波电流信号是为了去除噪声和干扰，以确保信号的稳定性和准确性。

报警电路是用来判断电机是否堵转的关键部分。

报警电路通常设置一个阈值，当检测到的电流超过阈值时，电路将触发报警信号。

阈值的设置需要根据电机的额定电流和设计要求来确定。

一般来说，阈值应设置为电机额定电流的一定倍数，以确保及时发现电机堵转现象。

交流电机堵转检测电路还可以根据需要添加其他功能，如电机状态显示、远程报警和自动停机等。

这些功能可以根据实际应用来设计和实现。

总结交流电机堵转检测电路的原理是基于电流的变化来判断电机是否堵转。

电流传感器将电流转换成电压信号，电流检测电路放大和滤波电压信号，报警电路判断电流是否超过设定的阈值。

通过这个电路，可以及时检测电机的堵转情况，并采取相应的措施，以保护电机的正常运行。

需要注意的是，在实际应用中，还需要考虑电路的可靠性、抗干扰能力和适应性等因素。

因此，对于不同的应用场景，需要根据具体需求进行电路设计和调整，以保证电路的可靠性和性能。

交流电机堵转检测电路在工业自动化中具有重要的应用价值，它能够提前发现电机的故障，及时采取措施，以避免电机的损坏和生产事故的发生。

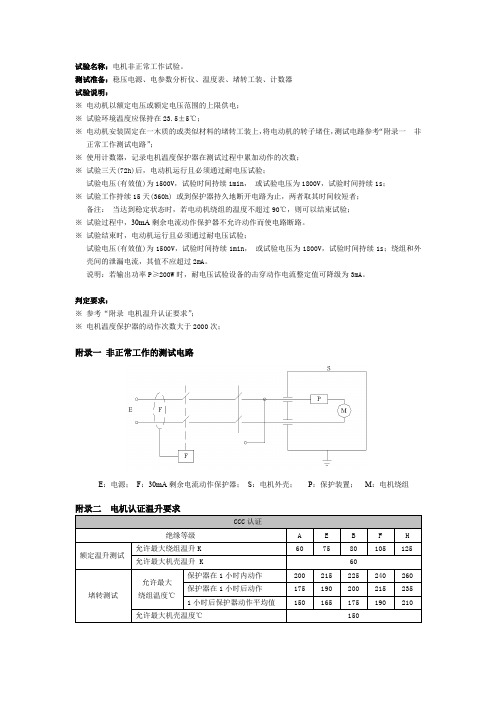

试验名称：电机非正常工作试验。

测试准备：稳压电源、电参数分析仪、温度表、堵转工装、计数器
试验说明：
※电动机以额定电压或额定电压范围的上限供电；
※试验环境温度应保持在23.5±5℃；
※电动机安装固定在一木质的或类似材料的堵转工装上，将电动机的转子堵住，测试电路参考“附录一非正常工作测试电路”；
※使用计数器，记录电机温度保护器在测试过程中累加动作的次数；
※试验三天(72h)后，电动机运行且必须通过耐电压试验；
试验电压(有效值)为1500V，试验时间持续1min，或试验电压为1800V，试验时间持续1s；
※试验工作持续15天(360h) 或到保护器持久地断开电路为止，两者取其时间较短者；
备注：当达到稳定状态时，若电动机绕组的温度不超过90℃，则可以结束试验；
※试验过程中，30mA剩余电流动作保护器不允许动作而使电路断路。

※试验结束时，电动机运行且必须通过耐电压试验；
试验电压(有效值)为1500V，试验时间持续1min，或试验电压为1800V，试验时间持续1s；绕组和外壳间的泄漏电流，其值不应超过2mA。

说明：若输出功率P≥200W时，耐电压试验设备的击穿动作电流整定值可降级为3mA。

判定要求：
※参考“附录电机温升认证要求”；
※电机温度保护器的动作次数大于2000次；
附录一非正常工作的测试电路
E：电源；F：30mA剩余电流动作保护器；S：电机外壳；P：保护装置；M：电机绕组。

异步电机堵转试验的微机测试方法异步电机是一种常见的电动机类型，其在工业生产中应用广泛。

在使用异步电机时，堵转是一种常见的故障，因此需要进行堵转试验。

本文将介绍异步电机堵转试验的微机测试方法。

一、试验原理异步电机堵转试验的原理是利用电机在堵转状态下的电流和电压等参数进行测试，以判断电机是否存在堵转故障。

在堵转状态下，电机的转子无法旋转，因此电机的电流和电压等参数会发生变化。

通过对这些参数的测试和分析，可以判断电机是否存在堵转故障。

二、试验步骤1.准备工作在进行异步电机堵转试验之前，需要进行一些准备工作。

首先，需要检查电机的接线是否正确，以及电机的绝缘是否良好。

其次，需要准备好测试仪器，包括电流表、电压表、功率表等。

2.测试电流和电压在进行堵转试验时，需要先将电机接通电源，然后测量电机的电流和电压。

在堵转状态下，电机的电流和电压会发生变化，因此需要对这些参数进行测试。

测试时，需要将电流表和电压表分别接在电机的输入端和输出端，然后记录下电流和电压的数值。

3.测试功率在测试电流和电压之后，还需要测试电机的功率。

在堵转状态下，电机的功率会发生变化，因此需要对电机的功率进行测试。

测试时，需要将功率表接在电机的输入端和输出端，然后记录下功率的数值。

4.分析测试结果在完成测试之后，需要对测试结果进行分析。

如果电机的电流和电压等参数发生了明显的变化，同时电机的功率也发生了变化，那么就可以判断电机存在堵转故障。

如果电机的电流和电压等参数没有发生明显的变化，那么就可以判断电机不存在堵转故障。

三、微机测试方法在进行异步电机堵转试验时，可以使用微机测试方法。

微机测试方法可以将测试结果自动记录下来，并进行数据分析和处理。

具体步骤如下：1.准备工作在进行微机测试之前，需要准备好测试仪器和软件。

测试仪器包括电流表、电压表、功率表等，软件包括数据采集软件和数据分析软件。

2.连接测试仪器将测试仪器连接到电机的输入端和输出端，然后将测试仪器与计算机连接。

马达堵转测试的原理马达堵转测试是用于检测电动机（马达）在机械上是否被阻塞或堵塞的一种测试方法。

这种测试通常旨在检测电动机在正常运行时遇到的问题，例如机械部件卡住、轴承故障等。

以下是马达堵转测试的原理的详细介绍：基本原理：马达堵转测试的核心原理是测量电动机在堵转状态下的电流和/或扭矩。

在正常情况下，电动机运行时会有一个稳定的电流和扭矩水平。

当电动机受到阻塞或堵塞时，由于机械阻力的增加，电流和扭矩将发生显著的变化。

测试步骤：电机停止：在进行堵转测试之前，电动机应该停止运行，以确保安全性。

堵转电流测量：将电流测量设备连接到电动机的电源线上，然后启动电动机。

记录电流的变化，特别是在启动瞬间和电动机受到堵塞时的情况。

扭矩测量（可选）：对于某些应用，还可以使用扭矩传感器来测量电动机输出的扭矩。

增加的机械阻力将导致扭矩的增加。

堵转测试设备：电流测量设备：通常使用电流传感器或电流表来测量电动机的电流。

扭矩传感器（可选）：用于测量电动机的输出扭矩。

这可以是旋转式扭矩传感器或其他类型的扭矩测量设备。

应用和检测问题：机械问题检测：堵转测试能够检测到电动机中存在的机械问题，例如轴承故障、机械阻塞等。

预防性维护：定期进行堵转测试可以帮助进行预防性维护，提前发现潜在的问题，减少因故障导致的停机时间。

安全注意事项：在堵转测试期间，电动机产生的额外热量和电流会导致设备过热。

因此，确保在测试过程中保持适当的通风和监测设备温度。

在进行堵转测试之前，请务必按照制造商的建议和安全操作程序来执行。

马达堵转测试是确保电动机正常运行和及早发现潜在问题的有用工具。

电机堵转试验一、电机堵转试验定义用工具使电动机堵住转子不转而进行的电机试验。

试验数据能为改进设计和工艺提供有关实测数据，为故障电机查找原因和确定修理内容提供帮助。

二、电机堵转试验目的堵转试验是为了测取额定电压时的堵转电流IK和堵转转矩值TK以及堵转损耗PK，同时测取堵转电流，堵转转矩，堵转输入功率与输入电压的关系曲线，即为堵转特性曲线，通过对堵转电流大小和三相平衡情况的分析，能反应出电机定，转子绕组及定，转子所组成磁路的合理性和一些质量问题。

三、电机堵转试验电气线路图下图为三相异步机堵转试验电气接线原理图，图中T为三相变压器，一般采用三相感应调压器，10kVA以下采用接触式自耦变压器，若想做满载堵转，则其容量应该在被试电机额定功率的6倍以上，做不到满压，也不应该小于被试电机额定功率的2倍，测量功率用功率计时，必须采用低功率因素功率计或者功率分析仪。

图1.三相异步机堵转试验电气接线原理图实际测堵转转矩时，最简单实用的，是用弹簧秤加力臂的方法，若加满压，则按力臂长L和弹簧秤满量程Gm与力臂重力G0之差的乘积，Tm，应在被试电机额定转矩TN的3倍左右，可按照下式来确定2.8TN≤L(Gm－G0)≤3.5Tn应该注意,力臂的材料应该有足够的强度,以免因承受较大的力矩而弯曲,甚至甩起伤人。

因电机堵转转矩过大，测试转矩的设备无法满足要求时，应准备一台电阻测定仪表，一般采用电阻电桥。

四、电机堵转试验方法按照国家规定，进行堵转试验时，100KW及其以下的电机，施于定子上的电压应该尽可能从接近额定电压开始，并且应该实测转矩值，100kw以上的电动机所加最高电压应该能保证定子电流不低于额定电流的2倍，堵转转矩值可利用损耗计算法。

可用两种方法做试验，一种是恒定电压法，一种是恒定电流法。

五、求值以及描绘特性曲线1、堵转电流，堵转转矩和堵转输入功率的表示方法在电机性能数据中所说的堵转电流，堵转转矩和堵转输入功率，是指在堵转电压为额定电压时的数值，分别用IK，TK和PK，他们的单位分别为A，N·m，和W。

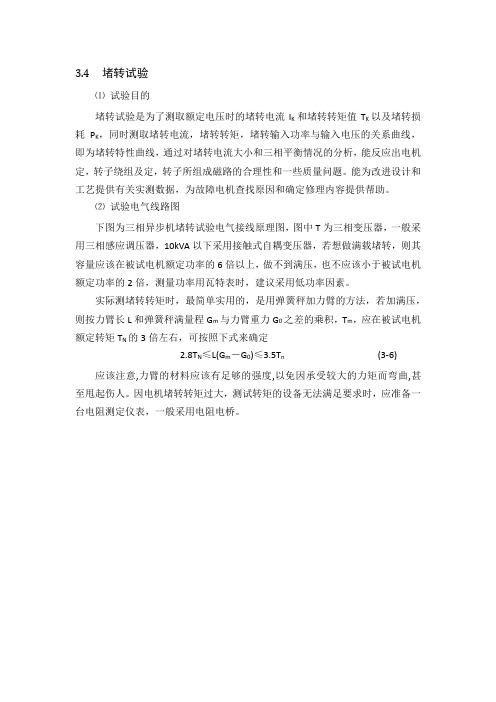

3.4 堵转试验⑴试验目的堵转试验是为了测取额定电压时的堵转电流I K和堵转转矩值T K以及堵转损耗P K，同时测取堵转电流，堵转转矩，堵转输入功率与输入电压的关系曲线，即为堵转特性曲线，通过对堵转电流大小和三相平衡情况的分析，能反应出电机定，转子绕组及定，转子所组成磁路的合理性和一些质量问题。

能为改进设计和工艺提供有关实测数据，为故障电机查找原因和确定修理内容提供帮助。

⑵试验电气线路图下图为三相异步机堵转试验电气接线原理图，图中T为三相变压器，一般采用三相感应调压器，10kVA以下采用接触式自耦变压器，若想做满载堵转，则其容量应该在被试电机额定功率的6倍以上，做不到满压，也不应该小于被试电机额定功率的2倍，测量功率用瓦特表时，建议采用低功率因素。

实际测堵转转矩时，最简单实用的，是用弹簧秤加力臂的方法，若加满压，则按力臂长L和弹簧秤满量程G m与力臂重力G0之差的乘积，T m，应在被试电机额定转矩T N的3倍左右，可按照下式来确定2.8T N≤L(G m－G0)≤3.5T n (3-6)应该注意,力臂的材料应该有足够的强度,以免因承受较大的力矩而弯曲,甚至甩起伤人。

因电机堵转转矩过大，测试转矩的设备无法满足要求时，应准备一台电阻测定仪表，一般采用电阻电桥。

图3-6三相异步机堵转试验框图⑵试验方法按照国家规定，进行堵转试验时，100KW及其以下的电机，施于定子上的电压应该尽可能从接近额定电压开始，并且应该实测转矩值，100kw以上的电动机所加最高电压应该能保证定子电流不低于额定电流的2倍，堵转转矩值可利用损耗计算法。

可用两种方法做试验，一种是恒定电压法，一种是恒定电流法。

表3-5恒电流法测堵转电压值电机容量/KW0.6-1.0 1.0-7.5 7.5-13 13-50 50-125堵转电压值/V 90 85-75 75 75-70 70-65恒电压法测量时，电压范围如下表所示：表3-6恒电压法测堵转电压值恒电压值/V 220 380堵转电压值/V50—6080—100试验时，用工具使电动机堵住转子不转，按下图接线，功率表选择用低功率因数表，在下列表格中选择试验电压值，因采用恒电流法，所以电压大小要以达到额定电流为准。

异步电机堵转试验的微机测试方法
异步电机是一种常见的电动机，其工作原理是利用旋转磁场的作用使转子转动。

在实际应用中，由于各种原因，异步电机可能会出现堵转现象，即转子无法转动。

为了检测异步电机的堵转情况，需要进行堵转试验。

本文将介绍一种基于微机的异步电机堵转试验方法。

需要准备一台电机堵转试验台。

该试验台应包括电机、电源、测量仪器等设备。

在试验前，需要对试验台进行检查，确保各项设备正常工作。

接下来，将待测试的异步电机安装在试验台上，并将电源接入电机。

然后，使用微机连接测量仪器，进行数据采集和处理。

在堵转试验中，需要测量电机的电流、电压、转速等参数，并记录下来。

开始试验后，先让电机正常运转一段时间，以确保电机处于正常工作状态。

然后，通过控制电源，使电机突然停止转动，即出现堵转现象。

此时，测量仪器会记录下电机的各项参数变化情况。

根据测量数据，可以判断电机是否出现堵转现象。

如果电机的电流急剧上升，电压急剧下降，转速急剧降低，且持续时间较长，则可以判断电机已经堵转。

反之，如果电机的各项参数变化不明显，或者变化时间较短，则可以判断电机未出现堵转现象。

通过微机测试方法进行异步电机堵转试验，具有数据采集和处理快速、准确的优点。

同时，该方法还可以实现自动化控制，提高试验
效率和精度。

因此，该方法在电机制造、维修和检测等领域得到了广泛应用。

电机堵转试验标准
电机堵转试验的标准如下: .
1.堵转试验应在电机接近实际冷状态下进行。

试验时应先试相序，确定转子旋转方向。

然后将转子堵住,测取堵转特性，每次堵转连续通电时间不得超过10s。

2.测量方法:试验应从电机所施最电压(即50%额定电压)开始，逐步降低电压并观察电流表到小于额定电流时为正。

期间共测5~7点，每点同时测取三相电压、三相电流输人功率频率、转矩,并停机测定子绕组直流电阻R。

采用圆图计算法求取最大转矩，堵转试验应在2.0-2.5倍额定电流范围内的某一电流值下进行。

3.测结果计算额定电压下的堵转电流:按下述作图法求得。

由于堵转试验最大电压低于0.9倍额定电压，应作曲线，从最大电流的延长线任得。

堵转特性曲线。

额定电压下的堵转转矩按式(13)计算。

实测堵转转矩,单位为牛顿米(N.m),堵转时输入功率，单位为干瓦(kW)，额定电压下堵转电流,单位为安培(A)。

堵转时的杂散损耗，单位为干瓦(kW,电机同步转速，单位为转每分钟(r/min); 实测电源频率,单位为赫益(Hz); 电机极对数。

4. 检验结果判定符合表4的定为合格。

以上标准仅供参考，具体标准可能会因电机关型、规格、用途等差异而有所不同。

因此在实际操作中建议结合电机使用说明书或相关设备资料进行正看，并按专业人士指导进行操作。

制表：审核：批准：。

交流电机堵转检测电路原理
交流电机堵转是指电机因负载过大或其他原因导致机械部件无法正
常运转而停转的情况。

为了及时检测电机是否堵转，并采取相应的保
护措施，设计了交流电机堵转检测电路。

交流电机堵转检测电路的原理是基于电流的变化。

当电机正常运行时，电流的大小和波形会在一定范围内变化；而当电机堵转时，电流
会急剧增加或变为直流，并且不再有明显的周期性波动。

交流电机堵转检测电路通常采用霍尔传感器或电流互感器来监测电
流的变化。

这些传感器将电流信号转化为电压信号，进而经过运算放
大器、滤波器等电路进行处理。

具体的电路设计中，通常会采用比较器进行阈值判断。

当电流超过
设定阈值时，比较器输出高电平，表示电机可能出现堵转；反之，输
出低电平，表示电机正常运行。

交流电机堵转检测电路还可以结合微控制器或PLC进行智能化控制。

通过对堵转状态的检测，系统可以自动切断电源或触发警报，从而实
现对电机的保护。

交流电机堵转检测电路利用电流的变化来判断电机是否堵转，通过
电流传感器、比较器等电路元件进行信号处理，以实现电机保护的功能。

这一电路设计可以应用于工业生产、家用电器等领域，保障设备
的正常运行和延长设备寿命。

19．7 如果器具有下列情形，则锁住运动部件进行马达堵转试验：
——转子堵转转矩小于满负荷转矩；
——有易被卡住的运动部件。

电动器具的副线圈电路中有电容时，需进行堵转试验，电容应逐个开
路。

每次试验，以额定电压工作一个周期：
对于：①手持式器具；②必须用手保持开关接通的器具；③用手连续
加载的器具，一个周期为30s；
对于有人看管使用的器具，一个周期为5min；
对其它器具，其周期时间等于器具达到稳定状态所需的时间。

在试验结束后，除Ⅲ类器具外，其它器具的绝缘在冷却至近似室温时，应能承受16.3条所规定的电气强度试验，试验电压为：
基本绝缘：1000V；附加绝缘：2750V；加强绝缘：3750V。
