030703-1_石材幕墙工程检验批质量验收记录表(主控项目)

石材幕墙工程检验批质量验收记录表（主控项目）GB50210—2001（一）030703□□说明（一）030703 主控项目1、石材幕墙工程所用材料的品种、规格、性能和等级，应符合设计要求及国家现行产品标准和工程技术规范的规定。

石材的弯曲强度度不应小于8.0MPa；吸水率应小于0.8％。

石材幕墙的铝合金挂件厚度不应小于4.0mm。

不诱钢挂件厚度不应小于3.0mm。

观察和尺量检查；检查产品合格证书、性能检测报告、材料进场验收记录和复验报告。

2、石材幕墙的造型、立面分格、颜色、光泽、花纹和图案应符合设计要求。

观察检查。

3、石材孔、槽的数量、深度、位置、尺寸应符合设计要求。

检查进场验收记录或施工记录。

4、石材幕墙主体结构上的预埋件和后置埋件的位置、数量及后置埋件的拉拔力必须符合设计要求。

检查拉拔力检测报告和隐蔽工程验收记录。

5、石材幕墙的金属框架立柱与主体结构预埋件的连接、立柱与横粱的连接、连接件与金属框架的连接、连接件与石材面板的连接必须符合设计要求，安装必须牢固。

手扳检查；检查隐蔽工程验收记录。

6、金属框架和连接件的防腐处理应符合设计要求。

检验方法：检查隐蔽工程验收记录。

7、石材幕墙的防雷装置必须与主体结构防雷装置可靠连接。

观察和检查隐蔽工程验收记录和施工记录。

8、石材幕墙的防火、保温、防潮材料的设置应符合设计要求，填充应密实、均匀、厚度一致。

检查隐蔽工程验收记录。

9、各种结构变形缝、墙角的连接节点应符合设计要求和技术标准的规定。

检查隐蔽工程验收记录和施工记录。

10、石材表面和板缝的处理应符合设计要求。

观察检查。

11、石材幕墙的板缝注胶应饱满、密实、连续、均匀、无气泡，板缝宽度和厚度应符合设计要求和技术标准的规定。

观察和尺量检查；检查施工记录。

12、石材幕墙应无渗漏。

在易渗漏部位进行淋水检查。

石材幕墙工程检验批质量验收记录表
（一般项目）
GB50210—2001
（二）
说明
（二）
030703
一般项目
1、石材幕墙表面应平整、洁净，无污梁、缺损和裂痕。

颜色和花纹应协调一致，无明显色差，无明显修痕。

观察检查。

2、石材幕墙的压条应平直、洁净、接口严密、安装牢固。

观察和手扳检查。

3、石材接缝应横平竖直、宽窄均匀；阴阳角石板压向应正确。

板边合缝应顺直；凸凹线出墙厚度应一致，上下口应平直；石材面板上洞口、槽边应套割吻合，边缘应整齐。

观察和尺量检查。

4、石材幕墙的密封胶缝应横平坚直、深浅一致、宽窄均匀、光滑顺直。

观察检查。

5、石材幕墙上的滴水线、流水坡向应正确、顺直。

观察和用水平尺检查。

6、每平方米石材的表面质量符合下面的规定：
7、石材幕墙安装的允许偏差的检查方式。

（1）幕墙垂直度用经纬仪检查。

（2）幕墙水平度用水平仪检查。

（3）板材立面垂直度用水平仪检查。

（4）板材上沿水平度用1m水平尺和钢直尺检查。

（5）相邻板材板角错位用钢直尺检查。

（6）幕墙表平整度用垂直检测尺检查。

（7）阳角方正用直角检测尺检查。

（8）接缝直线度拉5m线，不足5m拉通线，用钢直尺检查。

（9）接缝高低差用钢直尺和塞尺检查。

（10）接缝宽度用钢直尺检查。

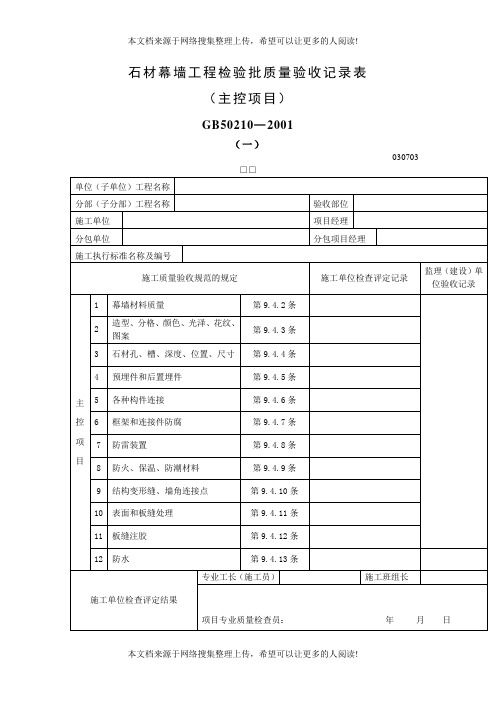

123456789101112石材幕墙工程检验批质量验收记录表
（主控项目）
GB50210-2001
（一）
单位（子单位）工程名称
分部（子分部）工程名称
施工单位
分包单位
施工执行标准名称及编号
分包项目经施工质量验收规范的规定
主
控
项
目施工单位检查评定结果
监理(建设)单位验收结论石材孔、槽预埋件和后置埋件各种构件连接框架和连接件防腐防雷装置第9.4.5条第9.4.6条结构变形缝、墙角连接点表面和板缝处理板缝注胶防水防火、保温、防潮材料第9.4.2条第9.4.3条
第9.4.4条材料质量造型、分格、颜色、光泽、花纹
、图案第9.4.7条第9.4.8条第9.4.9条第9.4.10条
专业工长（施工员）
项目专业质量检查员：
第9.4.11条第9.4.12条第9.4.13条
施工单位检查评定记录
验收项目
监理(建设)单位验收结论
专业监理工程师
(建设单位项目专业技术负责人):
项目经理定记录验收部位项目经理施工班组长
030703
年 月 日监理(建设)单位验收
记录
年 月 日。

石材幕墙工程查验批质量查收记录表格
1 / 1
石材幕墙工程查验批质量查收记录表
（一般项目） GB50210- 2001
（Ⅱ）
030703
单位（子单位）工程名称 分部（子分部）工程名称
施工单位 分包单位
施工履行标准名称及编号
查收部位 项目经理
分包项目经理
监理(建设 )单 施工质量查收规范的规定
施工单位检查评定记录
位查收记录
1 表面质量 第 9.4.14 条
2 压条 第 9.4.15 条
3 细部质量 第 9.4.16 条
4 密封胶缝 第 9.4.17 条
5 滴水线
第 9.4.18 条 6 石材表面质量
第 9.4.19 条
幕墙高度≤ 30m
10 一 幕墙垂 30m< 幕墙高度≤ 60m
15
直度
60m< 幕墙高度≤ 90m
20 般
幕墙高度 >90m
25 项
幕墙水平度
3 目
安 装
光 2
麻 3
幕墙表面平坦度
7
允 许
3 板材立面垂直度 误差
2
板材上沿水平度
(mm)
1 相邻板材板角错位
阳角方正 光 2 麻 4 接缝直线度 光 3 麻 4 接缝高低差 光 1 麻— 接缝宽度
光 1
麻 2
专业工长（施工员）
施工班组长
施工单位检查评定结果
项目专业质量检查员： 年
月 日
监理（建设）单位查收结论
专业监理工程师：
（建设单位项目专业技术负责人）
：
年 月 日。

石材幕墙工程检验批质量验收记录表（一般项目）工程名称：施工质量验收规范的规定施工单位检查评定记录一般项目1 表面质量石材幕墙表面应平整、洁净、无污染、缺损和裂痕。

颜色和花纹应协调一致，无明显色差，无明显修痕。

2 压条石材幕墙的压条应平直、洁净、接口严密、安装牢固。

3 细部质量石材接缝应横平竖直、宽窄均匀；阴阳角石板压向应正确、板边合缝应顺直；凸凹线出墙厚度应一致，上下口应平直；石材面板上洞口、槽边应套割吻合，边缘应整齐。

4 密封胶缝石材幕墙的密封胶横平竖直、深浅一致、宽窄均匀、光滑顺直。

5 滴水线石材幕墙上的滴水线、流水坡向应正确、顺直。

6 石材表面质量每平方米石材的表面质量符合下表的规定7安装允许偏差(mm)幕墙高度幕墙高度≤30m 1030m<幕墙高度≤60m 1560m<幕墙高度≤90m 20幕墙高度>90m 25幕墙水平度 3幕墙表面平整度光2 麻4板材立面垂直度 3板材上沿水平度 2相邻板材角错位 1阳角方正光2 麻4接缝直线度光3 麻4接缝高低差光1 麻-接缝宽度光1 麻2第三方验收结论：验房师：年月日说明一般项目：1、观察检查。

2、观察和手扳检查。

3、观察检查。

4、观察检查。

5、观察和用水平尺检查。

6．每平方米石材的表面质量符合下表的规定：项次项目质量要求检验方法1 裂痕、明显划伤和长度>100mm的轻微划伤不允许观察2 长度≤100mm的轻微划伤≤8条用钢尺检查3 擦伤总面积≤5mm2 用钢尺检查7．石材幕墙安装的允许偏差：用经纬仪、水准仪、拉线和尺量检查。

填写方法：1、本表的用处：本表格用于检验石材幕墙工程检验批质量是否合格并对检验情况进行记录。

2、使用时间：在石材幕墙工程施工过程中和施工完成后，进行检验并填写数据。

3、填写内容：3.1石材幕墙工程各道工序的施工工艺过程及施工结束后的完成品是否符合规范规定，并对各道工序进行记录；3.2各方负责人填写意见并签字；4、填写时注意事项：4.1填表时字迹要清晰、工整，宜用正确的书写方式，不允许随意涂改；4.2签署意见时严禁用草书，签名时可以用草书；4.3要求使用黑色签字笔，严禁随意使用多种颜色笔在同一份表格上填写；4.4要求按照表格模式进行认真填写，不得随意乱画乱写；4.5各项内容详细、真实的填写，各种数据务必准确；4.6签字栏必须各负责人本人亲自签字。
