冲裁模的结构设计(doc 7页)冲裁模的结构设计冲裁模是冲裁工序所用的模具。
冲裁模的结构型式很多，为研究方便，对冲裁模可按不同的特征进行分类。
1．按工序性质可分为落料模、冲孔模、切断模、切口模、切边模、剖切模等；2．按工序组合方式可分为单工序模、复合模和级进模；3．按上、下模的导向方式可分为无导向的开式模和有导向的导板模、导柱模、导筒模等。
4．按凸、凹模的材料可分为硬质合金冲模、钢皮冲模、锌基合金冲模、聚氨脂冲模等；5．按凸、凹模的结构和布置方法可分为整体模和镶拼模，正装模和倒装模。
6．按自动化程度可分为手工操作模、半自动模、自动模。
分类的方法还比较多，上述的各种分类方法从不同的角度反映了模具结构的不同特点。
下面以工序组合方式，分别分析各类冲裁模的结构及其特点。
单工序冲裁模单工序冲裁模指在压力机一次行程内只完成一个冲压工序的冲裁模，如落料模、冲孔模、切断模、切口模、切边模等。
(一)落料模落料模常见有三种形式：1．无导向的敞开式落料模，其特点是上、下模无导向，结构简单，制造容易，冲裁间隙由冲床滑块的导向精度决定。
可用边角余料冲裁。
常用于料厚而精度要求低的小批量冲件的生产。
2．导板式落料模，是将凸模与导板间(又是固定卸料板)选用H7／h6的间隙配合，且该间隙小于冲裁间隙。
回程时不允许凸模离开导板，以保证对凸模的导向作用。
它与敞开式模相比，精度较高，模具寿命长，但制造要复杂一些常用于料厚大于 0.3mm 的简单冲压件(图1)。
1—下模座;2—销;3—导板;4—销;5—档料钉;6—凸模;7—螺钉8—上模座；9—销；10、垫板；11—凸模固定板；12—螺钉；13—导料板14—凹模；15—螺钉图 1 导板式落料模3．图2是带导柱的弹顶落料模。
上下模依靠导柱导套导向，间隙容易保证，并且该模具采用弹压卸料和弹压顶出的结构，冲压时材料被上下压紧完成分离。
零件的变形小，平整度高。
该种结构广泛用于材料厚度较小，且有平面度要求的金属件和易于分层的非金属件。

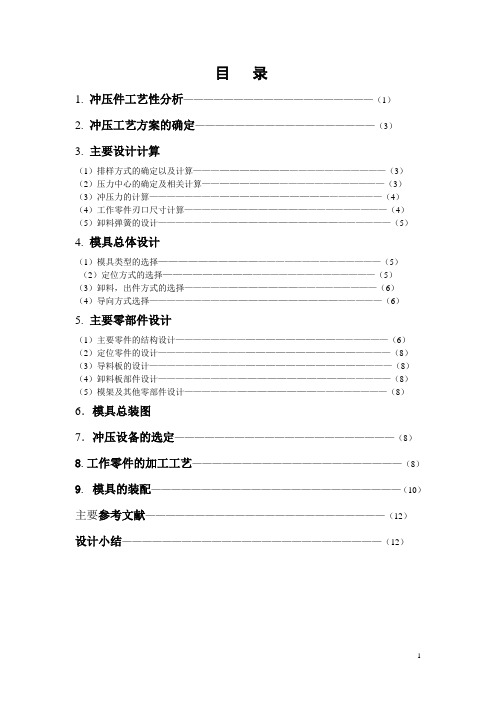

目录1. 冲压件工艺性分析———————————————————（1）2.冲压工艺方案的确定——————————————————（3）3. 主要设计计算（1）排样方式的确定以及计算—————————————————————（3）（2）压力中心的确定及相关计算————————————————————（3）（3）冲压力的计算—————————————————————————（4）（4）工作零件刃口尺寸计算——————————————————————（4）（5）卸料弹簧的设计—————————————————————————（5）4.模具总体设计（1）模具类型的选择————————————————————————（5）（2）定位方式的选择———————————————————————（5）（3）卸料，出件方式的选择—————————————————————（6）（4）导向方式选择—————————————————————————（6）5. 主要零部件设计（1）主要零件的结构设计———————————————————————（6）（2）定位零件的设计—————————————————————————（8）（3）导料板的设计——————————————————————————（8）（4）卸料板部件设计—————————————————————————（8）（5）模架及其他零部件设计——————————————————————（8）6．模具总装图7．冲压设备的选定——————————————————————（8）8.工作零件的加工工艺—————————————————————（8）9. 模具的装配—————————————————————————（10）主要参考文献————————————————————————（12）设计小结——————————————————————————（12）级进模设计说明冲裁级进模设计（08-2班）要求：1、对产品进行工艺性分析，确定工艺方案；2、进行必要的工艺计算，例如：冲裁力、压力中心、刃口尺寸等；3、对工作零件、定位零件、导向零件、卸料和出件装置等进行设计，对装配中使用的标准件进行选取；4、确定各零件尺寸（可列表说明），画出二维或三维级进模装配图、凸模、凹模零件图。
冲裁模的结构设计(doc 7页)冲裁模的结构设计冲裁模是冲裁工序所用的模具。
冲裁模的结构型式很多，为研究方便，对冲裁模可按不同的特征进行分类。
1．按工序性质可分为落料模、冲孔模、切断模、切口模、切边模、剖切模等；2．按工序组合方式可分为单工序模、复合模和级进模；3．按上、下模的导向方式可分为无导向的开式模和有导向的导板模、导柱模、导筒模等。
4．按凸、凹模的材料可分为硬质合金冲模、钢皮冲模、锌基合金冲模、聚氨脂冲模等；5．按凸、凹模的结构和布置方法可分为整体模和镶拼模，正装模和倒装模。
6．按自动化程度可分为手工操作模、半自动模、自动模。
分类的方法还比较多，上述的各种分类方法从不同的角度反映了模具结构的不同特点。
下面以工序组合方式，分别分析各类冲裁模的结构及其特点。
单工序冲裁模单工序冲裁模指在压力机一次行程内只完成一个冲压工序的冲裁模，如落料模、冲孔模、切断模、切口模、切边模等。
(一)落料模落料模常见有三种形式：1．无导向的敞开式落料模，其特点是上、下模无导向，结构简单，制造容易，冲裁间隙由冲床滑块的导向精度决定。
可用边角余料冲裁。
常用于料厚而精度要求低的小批量冲件的生产。
2．导板式落料模，是将凸模与导板间(又是固定卸料板)选用H7／h6的间隙配合，且该间隙小于冲裁间隙。
回程时不允许凸模离开导板，以保证对凸模的导向作用。
它与敞开式模相比，精度较高，模具寿命长，但制造要复杂一些常用于料厚大于 0.3mm 的简单冲压件(图1)。
图 4 超短凸模的小孔冲模复合冲裁模图 5 复合模的基本结构在压力机的一次工作行程中，在模具同一部位同时完成数道冲压工序的模具，称为复合冲裁模。
复合模的设计难点是如何在同一工作位置上合理地布置好几对凸、凹模。
图 5是落料冲孔复合模的基本结构。
在模具的一方是落料凹模，中间装着冲孔凸模；而另一方是凸凹模，外形是落料的凸模，内孔是冲孔的凹模。
若落料凹模装在上模上，称为倒装复合模；反之，称为顺装复合模。
