电机与拖动考试试卷一、选择题（每题2分，共20分）1. 直流电机的工作原理是基于（）。
A. 电磁感应定律B. 洛伦兹力定律C. 法拉第电磁感应定律D. 欧姆定律2. 异步电动机的转子转速与同步转速的关系是（）。
A. 转子转速等于同步转速B. 转子转速小于同步转速C. 转子转速大于同步转速D. 转子转速与同步转速无关3. 同步电动机的启动方式中，不包括（）。
A. 直接启动B. 异步启动C. 变频启动D. 电阻启动4. 电机的额定功率是指（）。
A. 电机在额定电压和额定电流下的输出功率B. 电机在额定电压和额定电流下的输入功率C. 电机在额定电压和额定电流下的最大功率D. 电机在额定电压和额定电流下的最小功率5. 电机的效率是指（）。
A. 输出功率与输入功率的比值B. 输入功率与输出功率的比值C. 输出功率与输入功率的差值D. 输入功率与输出功率的差值6. 电机的额定电压是指（）。
A. 电机在额定工作状态下的最高电压B. 电机在额定工作状态下的最低电压C. 电机在额定工作状态下的电压范围D. 电机在额定工作状态下的平均电压7. 电机的额定电流是指（）。
A. 电机在额定工作状态下的最高电流B. 电机在额定工作状态下的最低电流C. 电机在额定工作状态下的电流范围D. 电机在额定工作状态下的平均电流8. 电机的额定转速是指（）。
A. 电机在额定工作状态下的最高转速B. 电机在额定工作状态下的最低转速C. 电机在额定工作状态下的转速范围D. 电机在额定工作状态下的平均转速9. 电机的额定负载是指（）。
A. 电机在额定工作状态下的最大负载B. 电机在额定工作状态下的最小负载C. 电机在额定工作状态下的负载范围D. 电机在额定工作状态下的平均负载10. 电机的额定功率因数是指（）。
A. 电机在额定工作状态下的功率因数B. 电机在额定工作状态下的电压因数C. 电机在额定工作状态下的电流因数D. 电机在额定工作状态下的频率因数二、填空题（每空1分，共20分）1. 直流电机的励磁方式有______和______两种。
《电机与拖动》考试试题与答案一、选择题（每题2分，共20分）1、下列哪一种类型的电机是直流电机？（A）同步电机（B）异步电机（C）伺服电机（D）步进电机答案：（C）伺服电机解释：伺服电机是一种将电信号转化为机械运动的装置，其中直流伺服电机是最常见的一种。
同步电机和异步电机是交流电机，而步进电机则是一种特殊类型的伺服电机。
2、在电动机的转速和转向一定的情况下，下列哪种方法可以改变电动机的转矩？（A）改变电源频率（B）改变电源电压（C）改变负载大小（D）改变电动机的极数答案：（B）改变电源电压解释：电动机的转矩与电源电压的平方成正比，因此改变电源电压可以改变电动机的转矩。
改变电源频率、负载大小或电动机的极数都会影响电动机的转速和转向，但不会改变电动机的转矩。
3、下列哪一种控制方式常用于直流电动机的调速？（A）开环控制（B）闭环控制（C）PWM控制（D）V/F控制答案：（B）闭环控制解释：直流电动机的调速需要精确控制电机的转速和转向，闭环控制可以实时监测电机的转速和转向，并根据需要对其进行调整，因此常用于直流电动机的调速。
开环控制常用于对系统稳定性要求不高的情况。
PWM控制常用于交流电动机的调速，而V/F控制常用于变压器的控制。
二、填空题（每空2分，共30分）1、直流电动机主要由______、______、______和______等部分组成。
答案：定子、转子、换向器、电刷2、电动机根据使用电源的不同可以分为______和______两大类。
答案：交流电动机、直流电动机3、交流电动机的转速与电源频率的______次方成正比。
答案：24、伺服电机分为______和______两种类型。
其中，______主要用于位置控制，而______主要用于速度控制。
答案：直流伺服电机、交流伺服电机、直流伺服电机、交流伺服电机三、计算题（每题10分，共20分）1、一台直流电动机的额定功率为10kW，额定电压为220V，额定转速为1500r/min。

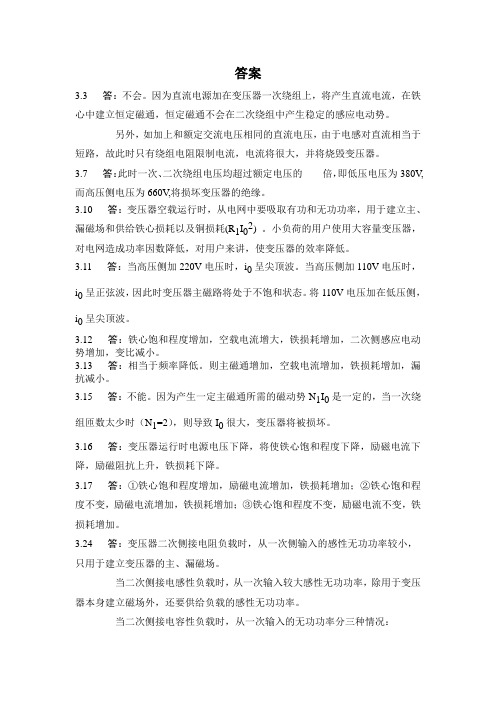

答案3.3 答：不会。
因为直流电源加在变压器一次绕组上，将产生直流电流，在铁心中建立恒定磁通，恒定磁通不会在二次绕组中产生稳定的感应电动势。
另外，如加上和额定交流电压相同的直流电压，由于电感对直流相当于短路，故此时只有绕组电阻限制电流，电流将很大，并将烧毁变压器。
3.7 答：此时一次、二次绕组电压均超过额定电压的倍，即低压电压为380V,而高压侧电压为660V,将损坏变压器的绝缘。
3.10 答：变压器空载运行时，从电网中要吸取有功和无功功率，用于建立主、漏磁场和供给铁心损耗以及铜损耗(R1I02) 。
小负荷的用户使用大容量变压器，对电网造成功率因数降低，对用户来讲，使变压器的效率降低。
3.11 答：当高压侧加220V电压时，i0呈尖顶波。
当高压侧加110V电压时，i0呈正弦波，因此时变压器主磁路将处于不饱和状态。
将110V电压加在低压侧，i0呈尖顶波。
3.12 答：铁心饱和程度增加，空载电流增大，铁损耗增加，二次侧感应电动势增加，变比减小。
3.13 答：相当于频率降低。
则主磁通增加，空载电流增加，铁损耗增加，漏抗减小。
3.15 答：不能。
因为产生一定主磁通所需的磁动势N1I0是一定的，当一次绕组匝数太少时（N1=2），则导致I0很大，变压器将被损坏。
3.16 答：变压器运行时电源电压下降，将使铁心饱和程度下降，励磁电流下降，励磁阻抗上升，铁损耗下降。
3.17 答：①铁心饱和程度增加，励磁电流增加，铁损耗增加；②铁心饱和程度不变，励磁电流增加，铁损耗增加；③铁心饱和程度不变，励磁电流不变，铁损耗增加。
3.24 答：变压器二次侧接电阻负载时，从一次侧输入的感性无功功率较小，只用于建立变压器的主、漏磁场。
当二次侧接电感性负载时，从一次输入较大感性无功功率，除用于变压器本身建立磁场外，还要供给负载的感性无功功率。
当二次侧接电容性负载时，从一次输入的无功功率分三种情况：①当电容性负载较小时，从一次侧输入较小的感性无功功率，此时变压器建立主、漏磁场所需感性无功由电源和负载共同承担。
2.1.2解：(1) E 1=4.44N 1f Фm =4.44×783×50×0.0575≈9995(V) E 2=4.44N 2f Фm =4.44×18×50×0.0575≈229.77(V) (2)设.999501E =∠ ,则.110000180.01U =∠ ...11110000180.019995000.6j2.45U E Z I ︒︒+∠+∠==+ 100009995 1.991042.5276︒︒-+≈=∠∠ I 0=1.99A(3)..222229.7704185.2515.630.0029j0.001+0.05-j0.016L E I Z Z ︒︒∠==≈∠++ I 2=4185.25Ak=N 1/N 2=783/18=43.5I 1=I 2/k=4185.25/43.5=96.21(A)2.3.1解:12 6.3k=15.750.4NP NP U U === U 1NP =U 1N'2Z =k 2Z 2=15.752(0.024+j0.04)=5.59+j9.92'L Z =k 2Z L =15.752(2.4+j1.2)=595.35+j297.68'2Z +'L Z =5.59+j9.92+595.35+j297.68=601.3+j307.6=675.41∠27.09°(Ω) ''m 2e 1''m 2()=+L LZ Z Z Z Z Z Z Z +++=6+j8+(1500+j6000)675.4127.091500+j6000+601.3+j307.6︒⨯∠ =637.61∠31.8(Ω) ..11e 3641.620=637.6131.8NP U I Z ︒︒∠=∠=5.71∠-31.8°(A)...'2111NP E E U Z ==-=(6+j8)×5.71∠-31.8°-3641.62∠0° =3588.49∠-180.33°(V) .'.'22''23588.49180.33675.4127.03L I E Z Z ︒︒∠-==∠+=5.31∠-207.42°(A) =5.31∠152.58°A'22kI I ==15.75×5.31=83.63(A)I 2NP =I 2N363101.73400⨯=⨯=91(A) 由于I 2﹤I 2NP ,所以未过载。
2020秋《电机与拖动》一、单选题1.三相异步电动机空载时气隙磁通大小取决于（A）A.电源电压B.气隙大小C.定、转子铁心材料D.定子绕组漏阻抗2.变压器副边绕组开路,原边电压因故升高时,变压器铁心中产生的铁损耗将（B）A.不变B.增大C.减小D.基本不变3.一台直流发电机,电刷位于几何中性线上,如果磁路不饱和,这时的电枢反应对磁场的影响是（C）A.去磁B.増磁C.不去磁也不増磁4.并励直流电动机的额定电流IN,额定电枢电流IaN和励磁电流IfN三者的关系为（A )A.IN=IAN+IfNB.IN=IAN=IfNC.IN=IAN-IfND.IfN?=IAN+IN5.与固有机械特性相比，人为机械特性上的最大电磁转矩减小，临界转差率没变，则该人为机械特性是异步电动机的：（C）A.定子串接电阻的人为机械特性B.转子串接电阻的人为机械特性C.降低电压的人为机械特性6.一台Ｙ接法的三相异步电动机定子绕组有一相绕组断线时，它所产生的磁动势是(D )A.椭圆形旋转磁动势B.不变的磁动势C.圆形旋转磁动势D.脉动磁动势7.他励直流电动机电枢回路串入附加电阻时,如果负载转矩不变,则此电动机的（B）A.输出功率P2不变B.输入功率P1不变C.电磁功率Pem不变8.一台三角形连接的三相异步电动机在额定电压下起动时的起动电流为300A，现采用星-三角换接接开关降压起动，其起动电流Ist为（A）A.100AB.173AC.212AD.150A9.他励直流电动机带额定负载转矩进行的弱磁调速，其额定转速nN=1500r/min，最高转速nmax=2700r/min，则调速范围D为（B）A.1.2B.1.8C.1200D.12010.在电动机的额定工作区内，转子电流的频率一般（D）A.很高B.为零C.不定D.很低11.他励直流电动机带额定负载时，在电枢回路串接电阻后，电动机的转速将（C）A.升高B.不变C.降低12.一台单相变压器，其它条件不变，只沿铁芯截面开一条缝，主磁通将会（C）A.变大B.基本不变C.变小13.变压器中，不考虑漏阻抗压降和饱和的影响，若原边电压不变，铁心不变，而将匝数增加，则励磁电流（B）A.增加B.减少C.不变D.基本不变14.他励直流电动机若电压U、主磁通φ和负载转矩T不变时，在电枢电路中串联一个适当阻值的电阻Ra，则转速n、电枢电流Ia和反电动势Ea的变化应是(A )A.n下降，IA不变，EA降低B.n上升，IA变小，EA增大C.n不变，IA 变小，EA不变D.n上升，IA变大，EA增大15.电力拖动系统运动方程式中的GD2反映了（B）A.旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见B.系统机械惯性的大小，它是一个整体物理量C.系统储能的大小，但它不是一个整体物理量16.三相异步电）动机中，转子的转向取决于旋转磁场的转向，下列有关圆形旋转磁场正确的是（CA.只要在定子绕组中通入三相交流电即可产生圆形旋转磁场B.必须向在空间上相差120度的定子绕组中通入三相交流电就可产生圆形旋转磁场C.只有向在空间上相差120度电角度的对称三相定子绕组中通入时间上相差120度的对称三相交流电才能产生圆形旋转磁场D.以上都不对17.在额定情况下运行的异步电动机，若电源电压突然下降，而负载转矩不变，则异步电动机各量的变化是(B )A.旋转磁场转速下降B.转子转速下降C.定子电流下降D.主磁通增大18.三相异步电动机拖动恒转矩负载，当进行变极调速时，应采用的联结方式为（A）A.Y—YYB.△—YYC.正串Y—反串Y19.变压器一次侧接在额定电压的电源上。
电机拖动试题库与参考答案一、选择题1. 直流电动机的电磁转矩与电枢电流之间的关系是（）。
A. 电磁转矩与电枢电流成正比B. 电磁转矩与电枢电流的平方成正比C. 电磁转矩与电枢电流成反比D. 电磁转矩与电枢电流无关答案：B2. 异步电动机的铭牌上标的功率是指（）。
A. 电动机的输出功率B. 电动机的输入功率C. 电动机的额定功率D. 电动机的实际功率答案：C3. 同步电动机的转速与（）无关。
A. 电源频率B. 电动机极数C. 电动机负载D. 电源电压答案：C4. 下列哪种电机不能实现自动调速（）。
A. 直流调速电动机B. 异步调速电动机C. 同步调速电动机D. 交流调速电动机答案：D5. 三相异步电动机的铭牌上标有的额定电流是指（）。
A. 电动机的输入电流B. 电动机的输出电流C. 电动机的额定电流D. 电动机的实际电流答案：A6. 变压器的工作原理是利用（）。
A. 电磁感应B. 电动势C. 磁通量D. 电流答案：A7. 变压器的变压比等于（）。
A. 初级线圈匝数与次级线圈匝数的比值B. 初级线圈电压与次级线圈电压的比值C. 初级线圈电流与次级线圈电流的比值D. 初级线圈功率与次级线圈功率的比值答案：A8. 下列哪种电路是交流电路（）。
A. 直流电源与直流负载组成的电路B. 直流电源与交流负载组成的电路C. 交流电源与直流负载组成的电路D. 交流电源与交流负载组成的电路答案：D9. 电容器的作用是（）。
A. 容纳电荷B. 存储电能C. 滤波D. 调压答案：A10. 电感器的作用是（）。
A. 容纳电荷B. 存储电能C. 滤波D. 调压答案：B二、填空题1. 直流电动机的电枢电流与电磁转矩之间的关系是____。
答案：电磁转矩与电枢电流的平方成正比2. 异步电动机的铭牌上标的功率是指____。
答案：电动机的额定功率3. 同步电动机的转速与____无关。
答案：电动机负载4. 下列哪种电机不能实现自动调速____。
直流电机部分一．填空题1.直流电机电枢绕组元件流过的电流是___________电流,流过正负电刷的电流是_________电流，直流发电机中电枢绕组产生的电磁转矩是_____ __性质的转矩,直流电动机电枢绕组电势的方向与电枢电流的方向__________。
2.直流电机的____________损耗等于___________损耗时效率最高。
3.他励直流发电机的外特性下降的原因有___________和__________，与之相比并励直流发电机的外特性，并励直流发电机电压变化率他励直流发电机。
4.并励直流发电机自励建压的条件有三个,它们是____ ___,________ __和_____________。
5. 一台并励直流电机Ea＞U时运行于_____ ____状态，此时电机I、Ia和If 之间的关系_____________， Ea＜U时运行在_____ ___状态，电机I、Ia和I之间的关系_____________。
f6. 直流电机空载时气隙磁密分布波形为___________波,电枢磁势分布的波形为___________波,电枢磁场空间分布波形为____________波。
7. 直流电机的电枢反应是，电刷放在几何中性线上，磁路处于饱和状态时,电枢反应的影响为(1)_________ _(2)__________。
8.按负载转矩的大小随转速变化的规律分类,负载可以分为_________,__________和________三类；位能性负载的机械特性位于____ _象限,反抗性负载的机械特性位于_________象限。
9.他励直流电动机恒转矩调速的方法有___________________,恒功率调速方法有________________。
10.他励直流电动机的励磁和负载转矩不变时,如降低电枢电压,则稳定后电枢电流将_________,电磁转矩将_________,转速将__________。
《电机与拖动》复习题及答案第一章直流电机一、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。
（×）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（√）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。
（×）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。
（×）5、电刷装置是直流电机所特有的部件。
（×）6、电刷装置并不是直流电机所特有的部件。
（√）7、在直流电机中换向极的作用主要是帮助换向（√）8、在直流发电机中换向极的作用主要是帮助换向（√）二、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。
（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。
升高（）。
（2）3、如果并励直流发电机的转速上升20%，则空载时发电机的端电压U（1）20%；（2）大于20%；（3）小于20%。
三、多项选择题1、下列结构部件中属于直流电动机旋转部件的为（B C ）A．主磁极B．电枢绕组C．换向器D．电刷2、下列结构部件中属于直流发电机旋转部件的为（B C ）A．主磁极B．电枢绕组C．换向器D．电刷3、下列结构部件中属于直流电机旋转部件的为（B C ）A．主磁极B．电枢绕组C．换向器D．电刷四、简答题1、直流发电机的励磁方式有哪几种？（他励；自励（包括并励，串励和复励））2、如何确定换向极的极性，换向极绕组为什么要与电枢绕组相串联？（使换向极产生的磁通与电枢反应磁通方向相反。
对于直流发电机而言，换向极性和电枢要进入的主磁极性相同；而对于直流电动机，则换向极极性和电枢要进入的主磁极极性相反。
换向极绕组与电枢组相串联的原因是：使随着电枢磁场的变化，换向极磁场也随之变化，即任何负载情况下都能抵消电枢反应的影响。
电机与拖动试题及答案一、单项选择题（每题2分，共20分）1. 异步电动机的转子旋转速度与旋转磁场的同步转速之间的关系是（）。
A. 转子旋转速度等于同步转速B. 转子旋转速度小于同步转速C. 转子旋转速度大于同步转速D. 转子旋转速度与同步转速无关答案：B2. 直流电动机的电枢反应对电机性能的影响是（）。
A. 电枢反应使电机效率降低B. 电枢反应使电机效率提高C. 电枢反应对电机效率无影响D. 电枢反应使电机效率先降低后提高答案：A3. 同步电动机的启动方式中，哪种方式不需要额外的启动设备（）。
A. 异步启动B. 变频启动C. 直接启动D. 转子串电阻启动答案：C4. 变压器的空载损耗主要是指（）。
A. 铜损B. 铁损C. 机械损耗D. 附加损耗答案：B5. 变压器的短路试验主要用于测量（）。
A. 空载损耗B. 短路损耗C. 空载电流D. 短路阻抗答案：D6. 直流电动机的电枢反应对电机性能的影响是（）。
A. 电枢反应使电机效率降低B. 电枢反应使电机效率提高C. 电枢反应对电机效率无影响D. 电枢反应使电机效率先降低后提高答案：A7. 异步电动机的转子旋转速度与旋转磁场的同步转速之间的关系是（）。
A. 转子旋转速度等于同步转速B. 转子旋转速度小于同步转速C. 转子旋转速度大于同步转速D. 转子旋转速度与同步转速无关答案：B8. 直流电动机的电枢反应对电机性能的影响是（）。
A. 电枢反应使电机效率降低B. 电枢反应使电机效率提高C. 电枢反应对电机效率无影响D. 电枢反应使电机效率先降低后提高答案：A9. 同步电动机的启动方式中，哪种方式不需要额外的启动设备（）。
A. 异步启动B. 变频启动C. 直接启动D. 转子串电阻启动答案：C10. 变压器的空载损耗主要是指（）。
A. 铜损B. 铁损C. 机械损耗D. 附加损耗答案：B二、多项选择题（每题3分，共15分）1. 异步电动机的启动方式包括（）。
自测题（一）填空题：1. 同步发电机的短路特性为一直线，这是因为在短路时电机的磁路。
2. 同步发电机正常情况下并车采用，事故状态下并车采用。
3. 同步调相机又称为。
实际上就是一台运行的同步电动机，通常工作于状态。
4. 同步发电机带负载时，如0o<Ψ<90o，则电枢反应磁动势F a可分解为F ad= ，F aq= 。
其中F ad电枢反应的性质为，F aq电枢反应的性质为。
5. 同步发电机与无穷大电网并联运行，过励时向电网输出无功功率，欠励时向电网输出性无功功率。
6. 一台汽轮发电机并联于无穷大电网运行，欲增加有功功率输出，应，欲增加感性无功功率输出，应。
（填如何调节）7. 汽轮发电机气隙增大时，则同步电抗X t，电压调整率∆U ，电机制造成本，增加静态稳定性能。
8. 当同步电机作发电机运行时，在相位上，超前于；作电动机运行时，滞后于。
（二）判断题：1. 凸极同步发电机由于其电磁功率中包括磁阻功率，即使该电机失去励磁，仍可能稳定运行。
（）2. 采用同步电动机拖动机械负载，可以改善电网的功率因数，为吸收容性无功功率，同步电动机通常工作于过励状态。
（）3. 同步发电机过励运行较欠励运行稳定，满载运行较轻载运行稳定。
（）4. 同步发电机采用准同期法并车，当其他条件已满足，只有频率不同时，调节发电机的转速，使其频率与电网频率相等时，合上并联开关，即可并车成功。
（）5. 汽轮同步发电机与无穷大电网并联运行，只调节气门开度，既可改变有功功率又可改变无功功率输出。
（）（三）选择题：1. 同步发电机带容性负载时，其调整特性是一条：（）①上升的曲线；②水平直线；③下降的曲线。
2. 同步发电机的V形曲线在其欠励时有一不稳定区域，而对同步电动机的V形曲线，这一不稳定区应该在（）区域。
①I f>I f0；②I f=I f0；③I f<I f0。
3. 工作于过励状态的同步调相机，其电枢反应主要是：（）①交轴电枢反应；②去磁的直轴电枢反应；③增磁的直轴电枢反应。
