某项目空调系统方案技术经济比较

高大空间空调系统（气流组织）的技术经济分析目的：比较各种高大空间空调送风方式的技术特性，结合空间的使用功能和建筑形式等选择合适的送风方式。

综述：高大空间的气流组织形式应满足室内设计的温湿度要求、人员活动区的允许气流速度、室内噪声标准和室内空气质量等要求，并结合建筑形式与装修，气流分布均匀，避免产生短路和死角。

在不破坏气流组织效果的前提下，减少送风口数量，送风管道尽量简单，以降低空调系统造价。

送风方式：1.顶棚上送风下回风：经过处理的空气，由上部送风口送出，与室内空气混合后到达人员活动区域，空气从上部送达，无二次产尘隐患，卫生条件较好。

但空调负荷大，能耗较大，顶部风管布置较复杂，冷损失也较大，冬季送热风时，垂直梯度大，往往出现上热下冷的情况。

其常用的送风口有：散流器、喷口型送风口、孔板、格栅或百叶送风口、旋流送风口等；常用回风口有：格栅风口、百叶风口、网式风口等。

2.喷口送风下回风：高大空间通过喷口或旋流风口顶送或有一定的倾角，工作区处于回流区，回风口宜设置在下方同侧。

其送风射流射程远，气流混合过程长，可采用较大的风速和温差。

与一般上送风系统比较，可节省投资10~15%。

3.侧送风下回风：送风气流以百叶送风口、格栅送风口等从高大空间顶部侧墙沿水平或有一定倾角送出，再从同侧下部回风，工作区处于回流区内，气流分布均匀，布置简单。

4.分层空调送风：侧送方式往往将上部顶棚、侧墙、灯光等大量散热带入工作区，增大冷负荷，不利于节能。

分层空调送风是将高大空间分为空调区与非空调区，在空调区采用喷口、百叶风口等侧送，回风口宜设置在同侧下方；并在非空调区设置排风措施。

空调负荷仅为空调区负荷（包括非空调区向空调去转移形成的负荷），取得较好的节能效果。

5.下送风上回风：经处理空调送风直接由地板送入工作区，吸收室内热湿负荷后，由顶部排出室内。

屋顶、上部侧墙及部分照明发热均可由排风带走，具有良好的节能效果。

为简化送风管道和风量分配均匀，常在地面下设静压箱。

暖通空调设计方案的技术经济比较研究【摘要】：暖通空调设计方案的选择是一个直接关系到暖通空调工程项目的成败和经济效益优劣的重要问题。

暖通空调设计方案的比较和优选是一个涉及面广、影响因素多的复杂技术工作。

一个优秀的暖通空调工程设计方案，应对设计方案涉及的各种因素进行全面的考虑，使其综合效益最高。

本文从设计方案比较的特点和目的出发，通过论述可行性，可靠性以及可调整性等方面的问题来浅析了技术经济比较的问题。

【关键词】：暖通空调；设计方案；技术；经济比较中图分类号：tu96+2 文献标识码：a 文章编号：引言近几年来，随着我国城市化进程的加快，建筑业得到了迅速的发展。

同时，随着人们生活水平的不断提高，老百姓越来越关注室内环境品质。

因此，作为室内环境的创造者和维护者，暖通空调系统受到格外的重视。

暖通空调领域中新的设计方案大量涌现，面对众多的设计方案，由于考虑问题的角度不同，各方的看法往往各不相同，甚至大相径庭。

然而，暖通空调方案设计是整个暖通空调系统生命周期中最为关键的一环，是后续工作顺利进行的重要保障。

因此，我们需要十分注重设计方案的选择。

一、设计方案比较的特点1、比较内容的不确定性暖通空调方案设计比较体系的评价内容丰富，可包括:舒适度，耗能，可靠性，灵活度，可维护性，经济性等。

可靠性是指发生故障的频率大小以及如果出现问题是否容易修理和修理要花多少时间的综合性指数；灵活度是指在需要的时候是否容易改造或扩充增容的指标；经济性主要是指初投资、运行费用等。

舒适度、灵活度、可靠性、可维护性具有很强的不确定性，这样会给设计方案的比较造成较大的难度。

2、方案比较涉及的人员和学科较复杂首先，比较过程必须由多个不同领域的专家或者决策者一同参与对方案的比较，以此来保证比较结果的准确性和可信度。

其次，暖通空调设计方案的比较工作涉及到不同的领域的诸多学科，其中有:、能源、建筑、设备、材料、环境等，这样就需要不同领域的专家共同合作。

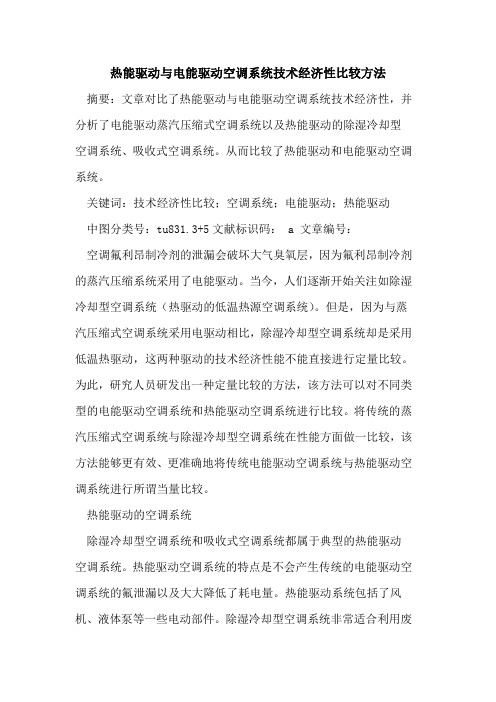

热能驱动与电能驱动空调系统技术经济性比较方法摘要：文章对比了热能驱动与电能驱动空调系统技术经济性，并分析了电能驱动蒸汽压缩式空调系统以及热能驱动的除湿冷却型空调系统、吸收式空调系统。

从而比较了热能驱动和电能驱动空调系统。

关键词：技术经济性比较；空调系统；电能驱动；热能驱动中图分类号：tu831.3+5文献标识码： a 文章编号：空调氟利昂制冷剂的泄漏会破坏大气臭氧层，因为氟利昂制冷剂的蒸汽压缩系统采用了电能驱动。

当今，人们逐渐开始关注如除湿冷却型空调系统（热驱动的低温热源空调系统）。

但是，因为与蒸汽压缩式空调系统采用电驱动相比，除湿冷却型空调系统却是采用低温热驱动，这两种驱动的技术经济性能不能直接进行定量比较。

为此，研究人员研发出一种定量比较的方法，该方法可以对不同类型的电能驱动空调系统和热能驱动空调系统进行比较。

将传统的蒸汽压缩式空调系统与除湿冷却型空调系统在性能方面做一比较，该方法能够更有效、更准确地将传统电能驱动空调系统与热能驱动空调系统进行所谓当量比较。

热能驱动的空调系统除湿冷却型空调系统和吸收式空调系统都属于典型的热能驱动空调系统。

热能驱动空调系统的特点是不会产生传统的电能驱动空调系统的氟泄漏以及大大降低了耗电量。

热能驱动系统包括了风机、液体泵等一些电动部件。

除湿冷却型空调系统非常适合利用废热或太阳能等可再生资源，来实现低温热源驱动。

废热、太阳能驱动除湿冷却型空调系统可以参照图1。

空气通过除湿器进行了有图1废热、太阳能驱动除湿冷却型空调系统效除湿后，产生了升温，之后，通过蒸发冷却器和显热换热器，将空气气流转变为空调气流。

在经过显热换热器和蒸发冷却器后，废热、太阳能加热了房间回气，这时，有效降低了气流中的相对湿度，除湿器对形成的再生气流中的除湿剂进行干燥处理，这样就能够循环使用除湿剂了。

变成湿热气体后，再生气流被排出大气中。

空调系统技术经济性比较因为蒸汽压缩式空调系统的制冷必须使用电能进行生产。

某水蓄冷空调系统的设计及经济性分析胡涛;管海凤;董凯军;周群【摘要】A design approach of an air conditioning system with water thermal storage for process cooling of a large industrial building in Guangdong region is presented in this paper. After completion of the project, a detailed economic analysis and calculation on actual operation data is developed. The results show that the month economical rate of electricity charge with this water cold storage system is 34.8%~78.2% compared with traditional air conditioning system. And the total average economical rate of electricity charge is 65.1%. Moreover, this air conditioning system with water cold storage system also has saved 743000 yuan for enterprise after four months of actual operation.%介绍了一种应用于广东地区某大型工业厂房工艺用冷的水蓄冷空调系统的设计方法.该工程竣工后,根据实际运行数据进行了详细的经济性分析计算,结果表明:相比常规空调水蓄冷空调系统的月节费率为34.8%~78.2%,总平均节费率为65.1%,实际运行4个月为企业节省用电费用74.3万元.【期刊名称】《制冷与空调（四川）》【年(卷),期】2017(031)002【总页数】6页(P188-193)【关键词】大工业厂房;工艺冷却;水蓄冷;节费率;运行经济性分析【作者】胡涛;管海凤;董凯军;周群【作者单位】三峡大学机械与动力学院宜昌 443002;中国科学院广州能源研究所广州 510640;中国科学院广州能源研究所广州 510640;广州地铁设计研究院有限公司广州 510010【正文语种】中文【中图分类】TK9水蓄冷技术一般是在夜间电网低谷时运行制冷机，把电能转换为冷量并以低温冷水形式储存在蓄冷结构或容器中，在白天电网峰电时再将储存的冷量取出释放出来供末端用户使用，在峰谷电价政策的前提下，既能达到电力移峰填谷，又能实现运行费用降低的目的[1]。

XX项目空调方案经济性分析一、工程概况该项目总面积为20000.00m2二、本工程可采用的空调冷热源方案方案一.采用VRV变频一拖多热泵空调（简称EHP）方案二.采用地源热泵空调方案三.采用水冷螺杆机组+冬季板换市政热网采暖方案四.采用燃气式（天然气源）一拖多热泵空调（简称GHP）方案五.原生污水源热泵空调方案六.风冷模块式机组+冬季板换市政热网采暖方案七.燃气溴化锂吸收式空调方案八.地源水冷多联机方案九.采用水源热泵空调方案十.采用水环热泵空调三、基础数据1. 电增容费1280.00元/KVA配电设施费800.00元/KVA2. 平均电价0.93元/（度·时）3. 打井费用地源热泵打井埋管费用100.00元/m2水源热泵打井费用1400.00元/m水源热泵打井深度400.00m4. 热网增容费120.00元/m2热网使用费36.00元/m2蒸汽使用费145.00元/吨蒸汽板式换热器2000.00元/m25. 燃气增容费1500.00元/Nm3燃气使用费 2.60元/Nm3燃气热值（低位发热量）8500.00kcal/Nm36. 运行费用计算中的季节平均负荷系夏季0.65数冬季0.80 供冷期运行天数为120.00天供热期运行天数为100.00天平均每日运行12.00小时7. VRV一拖多空调COP值约为夏季 3.15冬季 2.90制热季平均衰减率0.85 燃气一拖多空调COP值约为 1.57燃气一拖多空调冬季能耗系数 1.258. 机房内冷却塔、水泵、管道等综合水冷螺杆机组0.40元/kcal 投资风冷模块式机组0.25元/kcal地源热泵机组0.40元/kcal9. 机组投资EHP机组420.00元/m2GHP机组450.00元/m2水冷多联机450.00元/m2水冷螺杆机组0.90元/kcal热泵机组0.90元/kcal风冷模块式机组 1.25元/kcal10.空调冷、热负荷冷负荷为2000.00KW热负荷为1600.00KW11.水路平衡系统23.00元/m212.风路平衡系统13.00元/m213.空气换热系统10.00元/m214.地源热泵机组COP值约为夏季 5.05冬季 3.8615.水冷螺杆机组COP值约为 4.5016.风水模块式机组COP值约为 3.1017.污水源热泵机组COP值约为夏季 5.76冬季 3.8618.燃气溴化锂机组COP值约为夏季 1.34冬季0.9319.污水取水工程80.00万元20.水源热泵机组COP值约为夏季 5.52冬季 4.3321.水环热泵机组COP值约为夏季 6.20冬季7.30四、冷热源方案的经济技术分析方案一.采用VRV变频一拖多热泵空调（简称EHP）（一）相关基本数据及计算1.夏季冷负荷=2000.00KW冬季热负荷=1600.00KW2.机组单位时间耗电量= 制冷2000KW/3.2=634.92KW制热1600KW/(2.90×0.85)=649.09KW （二）运行费用1.供冷期电费 = 634.92KW×12小时×55.27万元120天×0.65×0.93元/（度·时）2.供暖期电费 = 649.09KW×12小时×57.95万元100天×0.8×0.93元/（度·时）运行费 = 55.27万元+57.95万元 =113.22万元（三）初投资1.空调设备初投资 =840.00万元2.电增容费 = 649.09/0.9×1280元92.31万元/KVA3.配电设施费 = 649.09/0.9×800元57.70万元/KVA4.人工费 =198.00万元初投资 = 840.00万元+92.31万元1188.01万元+57.70万元+198.00万元 =采用地源热泵空调（一）相关基本数据及计算1.夏季冷负荷=2000.00KW 冬季热负荷=1600.00KW 2.制冷机冷冻水量 = 2000.00KW×860kcal/h·KW/(5×1000)344.00m3/h 制冷机冷却水量 = 2000.00KW×860kcal/h·KW×1.25/(5×1000)430.00m3/h 3.夏季耗电量：夏季水系统轴功率 =(344.00+430.00)×30×0.0045104.49KW 地源热泵机组电量 =2000.00/5.05396.04KW 合计 =104.49+396.04500.53KW 冬季耗电量：冬季水系统轴功率 =(344.00+430.00)×30×0.0045104.49KW 地源热泵机组电量 =1600.00/3.86414.51KW 合计 =104.49+414.51519.00KW （二）运行费用1.供冷期电费 = 500.53KW×12小时×120天×0.65×0.93元/（度·时）43.57万元2.供暖期电费 = 519.00KW×12小时×100天×0.8×0.93元/（度·时）46.34万元运行费 = 43.57万元+46.34万元 =89.91万元（三）初投资1.打井埋管费用 =20000m2×100元/m2200.00万元2.电增容费 = 519.00/0.9×1280元/KVA73.81万元3.配电设施费 = 519.00/0.9×800元/KVA46.13万元4.机房综合费用 = 2000KW×860kcal/h·KW×0.468.80万元5.地源热泵机组费用 =154.80万元6.室内系统设备管路费用 =240.00万元7.水路平衡系统费用 = 20000m2×23元/m246.00万元8.风路平衡系统费用 = 20000m2×13元/m226.00万元9.空气换热系统费用 = 20000m2×10元/m220.00万元10.人工费 =175.11万元1050.66万元初投资 = 200.00万元+73.81万元+46.13万元+68.80万元+154.80万元+240.00万元+46.00万元+26.00万元+20.00万元+175.11万元 =采用水冷螺杆机组+冬季板换市政热网采暖（一）相关基本数据及计算1.夏季冷负荷=2000.00KW冬季热负荷=1600.00KW2.制冷机冷冻水量 = 2000.00KW×344.00m3/h 860kcal/h·KW/(5×1000)制冷机冷却水量 = 2000.00KW×430.00m3/h 860kcal/h·KW×1.25/(5×1000)冬季热水系统流量 = 1600.00KW×137.60m3/h 860kcal/h·KW/(10×1000)3.夏季耗电量：夏季水系统轴功率 =104.49KW (344.00+430.00)×30×0.0045水冷螺杆机组电量 =444.44KW 2000.00/4.50冷却塔风机电量 =12.90KW430.00/100×3合计561.83KW =104.49+444.44+12.90冬季耗电量：冬季水系统轴功率 =12.38KW137.60×20×0.0045合计 =12.3812.38KW （二）运行费用1.供冷期电费 = 561.83KW×12小时×48.91万元120天×0.65×0.93元/（度·时）2.供暖期电费 = 12.38KW×12小时×1.11万元100天×0.8×0.93元/（度·时）3.热网使用费 = 20000m2×36元/m272.00万元运行费 = 48.91万元+1.11万元72.00122.01万元万元 =（三）初投资1.热网增容费 =20000元/m2×120元240.00万元/m22.电增容费 = 561.83/0.9×1280元79.91万元/KVA3.配电设施费 = 561.83/0.9×800元49.94万元/KVA4.机房综合费用 = 2000KW×68.80万元860kcal/h·KW×0.45.水冷螺杆机组费用 =154.80万元6.室内系统设备管路费用 =240.00万元7.水路平衡系统费用 = 20000m2×2346.00万元元/m28.风路平衡系统费用 = 20000m2×1326.00万元元/m29.空气换热系统费用 = 20000m2×1020.00万元元/m210.冬季板换费用 = 1600KW×2.46万元860kcal/h·KW/(5000×22.4)×200011.人工费 =185.58万元初投资 = 240.00万元+79.91万元+49.94万元+68.80万元+154.80万元+240.00万元+46.00万元+26.00万元+20.00万元+2.46万元+185.58万元=1113.48万元采用燃气式（天然气源）一拖多热泵空调（简称GHP）（一）相关基本数据及计算1.夏季冷负荷=2000.00KW冬季热负荷=1600.00KW2.机组单位时间耗电量= 制冷44.44KW制热33.96KW3.机组单位时间耗气量制冷 = 2000.00KW×128.89Nm3 860kcal/KW/1.57/8500kcal/Nm3制热 = 1600.00KW×128.89Nm3 860kcal/KW/(1.57/1.25)/8500kcal/Nm3（二）运行费用1.供冷期电费 = 44.44KW×12小时×5.95万元120天×0.93元/（度·时）2.供暖期电费 = 33.96KW×12小时×3.79万元100天×0.93元/（度·时）3.供冷期燃气费 = 128.89Nm3×12小31.37万元时×120天×0.65×2.6元/Nm34.供暖期燃气费 = 128.89Nm3×12小32.17万元时×100天×0.8×2.6元/Nm3运行费 = 5.95万元+3.79万元+31.3773.28万元万元+32.17万元 =（三）初投资1.空调设备初投资 =900.00万元2.电增容费 = 44.44/0.9×1280元6.32万元/KVA3.配电设施费 = 44.44/0.9×800元3.95万元/KVA4.燃气增容费 =19.33万元5.人工费 =185.92万元初投资 = 900.00万元+6.32万元+3.95万元+19.33万元+185.92万元 =1115.53万元原生污水源热泵空调（一）相关基本数据及计算1.夏季冷负荷=2000.00KW 冬季热负荷=1600.00KW 2.制冷机冷冻水量 = 2000.00KW×860kcal/h·KW/(5×1000)344.00m3/h 制冷机冷却水量 = 2000.00KW×860kcal/h·KW×1.25/(5×1000)430.00m3/h 3.夏季耗电量：夏季水系统轴功率 =(344.00+430.00)×30×0.0045104.49KW 污水源热泵机组电量 =2000.00/5.76347.22KW 合计 =104.49+347.22451.71KW 冬季耗电量：冬季水系统轴功率 =(344.00+430.00)×30×0.0045104.49KW 污水源热泵机组电量 =1600.00/3.86414.51KW 合计 =104.49+414.51519.00KW （二）运行费用1.供冷期电费 = 451.71KW×12小时×120天×0.65×0.93元/（度·时）39.32万元2.供暖期电费 = 519.00KW×12小时×100天×0.8×0.93元/（度·时）46.34万元运行费 = 39.32万元+46.34万元 =85.66万元（三）初投资1.污水取水工程 =80.00万元2.电增容费 = 519.00/0.9×1280元/KVA73.81万元3.配电设施费 = 519.00/0.9×800元/KVA46.13万元4.机房综合费用 = 2000KW×860kcal/h·KW×0.468.80万元5.污水源热泵机组费用 =154.80万元6.室内系统设备管路费用 =240.00万元7.水路平衡系统费用 = 20000m2×23元/m246.00万元8.风路平衡系统费用 = 20000m2×13元/m226.00万元9.空气换热系统费用 = 20000m2×10元/m220.00万元10.换热器费用 =80.00万元11.污水防阻机费用 =32.80万元12.人工费 =151.11万元1019.46万元初投资 = 80.00万元+73.81万元+46.13万元+68.80万元+154.80万元+240.00万元+46.00万元+26.00万元+20.00万元+80.00万元+32.80万元+151.11万元 =（一）相关基本数据及计算1.夏季冷负荷=2000.00KW 冬季热负荷=1600.00KW 2.制冷机冷冻水量 = 2000.00KW×860kcal/h·KW/(5×1000)344.00m3/h 冬季热水系统流量 = 1600.00KW×860kcal/h·KW/(10×1000)137.60m3/h 3.夏季耗电量：夏季水系统轴功率 =344.00×30×0.004546.44KW 风冷模块式机组电量 =2000.00/3.10645.16KW 合计 =46.44+645.16691.60KW 冬季耗电量：冬季水系统轴功率 =137.60×20×0.004512.38KW 合计 =12.3812.38KW （二）运行费用1.供冷期电费 = 691.60KW×12小时×120天×0.65×0.93元/（度·时）60.20万元2.供暖期电费 = 12.38KW×12小时×100天×0.8×0.93元/（度·时） 1.11万元3.热网使用费 = 20000m2×36元/m272.00万元运行费 = 60.20万元+1.11万元72.00万元 =133.31万元（三）初投资1.热网增容费 =20000元/m2×120元/m2240.00万元2.电增容费 = 691.60/0.9×1280元/KVA98.36万元3.配电设施费 = 691.60/0.9×800元/KVA61.48万元4.机房综合费用 = 2000KW×860kcal/h·KW×0.2543.00万元5.风冷模块式机组费用 =215.00万元6.室内系统设备管路费用 =240.00万元7.水路平衡系统费用 = 20000m2×23元/m246.00万元8.风路平衡系统费用 = 20000m2×13元/m226.00万元9.空气换热系统费用 = 20000m2×10元/m220.00万元10.冬季板换费用 = 1600KW×860kcal/h·KW/(5000×22.4)×2000 2.46万元11.人工费 =198.46万元1190.75万元初投资 = 240.00万元+98.36万元+61.48万元+43.00万元+215.00万元+240.00万元+46.00万元+26.00万元+20.00万元+2.46万元+198.46万元=燃气溴化锂吸收式空调（一）相关基本数据及计算1.夏季冷负荷=2000.00KW冬季热负荷=1600.00KW2.制冷机冷冻水量 = 2000.00KW×344.00m3/h 860kcal/h·KW/(5×1000)制冷机冷却水量 = 2000.00KW×531.64m3/h 860kcal/h·KW×1.7/(5.5×1000)冬季热水系统流量 = 1600.00KW×137.60m3/h 860kcal/h·KW/(10×1000)3.夏季耗电量：夏季水系统轴功率 =118.21KW (344.00+531.64)×30×0.0045燃气溴化锂机组电量 =12.68KW冷却塔风机电量 =15.95KW531.64/100×3合计146.84KW =118.21+12.68+15.95冬季耗电量：冬季水系统轴功率 =12.38KW137.60×20×0.0045合计 =12.3812.38KW4.机组单位时间耗气量制冷 = 2000.00KW×151.01Nm3 860kcal/KW/1.34/8500kcal/Nm3制热 = 1600.00KW×175.01Nm3 860kcal/KW/0.93/8500kcal/Nm3（二）运行费用1.供冷期电费 = 146.84KW×12小时×19.66万元120天×0.93元/（度·时）2.供暖期电费 = 12.38KW×12小时×1.38万元100天×0.93元/（度·时）3.供冷期燃气费 = 151.01Nm3×12小36.75万元时×120天×0.65×2.6元/Nm34.供暖期燃气费 = 175.01Nm3×12小43.68万元时×100天×0.8×2.6元/Nm3运行费 = 19.66万元+1.38万元+36.75101.48万元万元+43.68万元 =（三）初投资1.燃气增容费 =26.25万元2.电增容费 = 146.84/0.9×1280元20.88万元/KVA3.配电设施费 = 146.84/0.9×800元13.05万元/KVA4.机房综合费用 = 2000m3/h×68.80万元860kcal/h·KW×0.45.燃气溴化锂机组费用 =172.00万元6.室内系统设备管路费用 =240.00万元7.水路平衡系统费用 = 20000m2×2346.00万元元/m28.风路平衡系统费用 = 20000m2×1326.00万元元/m29.空气换热系统费用 = 20000m2×1020.00万元元/m210.人工费 =126.60万元759.58万元初投资 = 26.25万元+20.88万元+13.05万元+68.80万元+172.00万元+240.00万元+46.00万元+26.00万元+20.00万元+126.60万元 =方案八.地源水冷多联机（一）相关基本数据及计算1.夏季冷负荷=2000.00KW 冬季热负荷=1600.00KW 2.夏季埋管侧水量 = 2000.00KW×860kcal/h·KW×1.25/(5×1000)430.00m3/h 冬季埋管侧水量 = 1600.00KW×860kcal/h·KW×1.25/(5×1000)344.00m3/h 3.夏季耗电量：夏季水系统轴功率 =430.00×30×0.004558.05KW 地源热泵机组电量 =2000.00/5.05396.04KW 合计 =58.05+396.04454.09KW 冬季耗电量：冬季水系统轴功率 =344.00×30×0.004546.44KW 地源热泵机组电量 =1600.00/3.86414.51KW 合计 =46.44+414.51460.95KW （二）运行费用1.供冷期电费 = 454.09KW×12小时×120天×0.65×0.93元/（度·时）39.53万元2.供暖期电费 = 460.95KW×12小时×100天×0.8×0.93元/（度·时）41.15万元运行费 = 39.53万元+41.15万元 =80.68万元（三）初投资1.打井埋管费用 =20000m2×100元/m2200.00万元2.电增容费 = 460.95/0.9×1280元/KVA65.56万元3.配电设施费 = 460.95/0.9×800元/KVA40.97万元4.机房综合费用 = 2000KW×860kcal/h·KW×0.468.80万元5.水冷多联机费用 =900.00万元6.室内系统设备管路费用 =40.00万元10.人工费 =263.07万元1578.40万元初投资 = 200.00万元+65.56万元+40.97万元+68.80万元+900.00万元+40.00万元+263.07万元 =采用水源热泵空调（一）相关基本数据及计算1.夏季冷负荷=2000.00KW 冬季热负荷=1600.00KW 2.制冷机冷冻水量 = 2000.00KW×860kcal/h·KW/(5×1000)344.00m3/h 制冷机冷却水量 = 2000.00KW×860kcal/h·KW×1.25/(5×1000)430.00m3/h 3.夏季耗电量：夏季水系统轴功率 =(344.00×30+430.00×150)×0.0045336.69KW 地源热泵机组电量 =2000.00/5.52362.32KW 合计 =336.69+362.32699.01KW 冬季耗电量：冬季水系统轴功率 =(344.00×150+430.00×30)×0.0045290.25KW 地源热泵机组电量 =1600.00/4.33369.52KW 合计 =290.25+369.52659.77KW （二）运行费用1.供冷期电费 = 699.01KW×12小时×120天×0.65×0.93元/（度·时）60.85万元2.供暖期电费 = 659.77KW×12小时×100天×0.8×0.93元/（度·时）58.90万元运行费 = 60.85万元+58.90万元 =119.75万元（三）初投资1.打井费用 = 井深×1400元/m×井数336.00万元2.电增容费 = 699.01/0.9×1280元/KVA99.41万元3.配电设施费 = 699.01/0.9×800元/KVA62.13万元4.机房综合费用 = 2000KW×860kcal/h·KW×0.468.80万元5.水源热泵机组费用 =154.80万元6.室内系统设备管路费用 =240.00万元7.水路平衡系统费用 = 20000m2×23元/m246.00万元8.风路平衡系统费用 = 20000m2×13元/m226.00万元9.空气换热系统费用 = 20000m2×10元/m220.00万元10.人工费 =210.63万元1263.78万元初投资 = 336.00万元+99.41万元+62.13万元+68.80万元+154.80万元+240.00万元+46.00万元+26.00万元+20.00万元+210.63万元 =采用水环热泵空调（一）相关基本数据及计算1.夏季冷负荷=2000.00KW 冬季热负荷=1600.00KW 2.夏季冷却塔侧水量 = 2000.00KW×860kcal/h·KW×1.25/(5×1000)430.00m3/h 冬季热源侧水量 = 1600.00KW×860kcal/h·KW×1.25/(10×1000)172.00m3/h 3.夏季耗电量：夏季水系统轴功率 =430.00×30×0.004558.05KW 水环热泵机组电量 =2000.00/6.20322.58KW 冷却塔风机电量 =430.00/100×312.90KW 合计=58.05+322.58+12.90393.53KW 冬季耗电量：冬季水系统轴功率 =172.00×30×0.004523.22KW 水环热泵机组电量 =1600.00/7.30219.18KW 合计 =23.22+219.18242.40KW 冬季耗汽量：冬季消耗蒸汽量 =3.10t/h （二）运行费用1.供冷期电费 = 393.53KW×12小时×120天×0.65×0.93元/（度·时）34.26万元2.供暖期电费 = 242.40KW×12小时×100天×0.8×0.93元/（度·时）21.64万元3.供暖期汽费 = 3.10t/h×12小时×100天×0.8×145元/吨蒸汽43.15万元运行费 = 34.26万元+21.64万元+43.15万元99.05万元（三）初投资1.热网增容费 =20000元/m2×120元/m2240.00万元2.电增容费 = 393.53/0.9×1280元/KVA55.97万元3.配电设施费 = 393.53/0.9×800元/KVA34.98万元4.机房综合费用 = 2000KW×860kcal/h·KW×0.6103.20万元5.水冷多联机费用 =900.00万元6.室内系统设备管路费用 =40.00万元10.人工费 =274.83万元1648.98万元初投资 = 240.00万元+55.97万元+34.98万元+103.20万元+900.00万元+40.00万元+274.83万元 =五、分析1.包含电气增序号系统形式初投资（万元）/面积指标（元/m2）全年运行费(万元)/面积指标（元/m2）20年寿命总投资(万元)方案一采用VRV变频一拖多热泵空调（简称EHP）1188.01 / 594.01113 / 573452方案二采用地源热泵空调1050.66 / 525.3390 / 452849方案三采用水冷螺杆机组+冬季板换市政热网采暖1113.48 / 556.74122 / 613554方案四采用燃气式（天然气源）一拖多热泵空调（简称GHP）1115.53 / 557.7673 / 372581方案五原生污水源热泵空调1019.46 / 509.7386 / 432733方案六风冷模块式机组+冬季板换市政热网采暖1190.75 / 595.38133 / 673857方案七燃气溴化锂吸收式空调759.58 / 379.79101 / 512789方案八地源水冷多联机1578.40 / 789.2081 / 403192方案九采用水源热泵空调1263.78 / 631.89120 / 603659方案十采用水环热泵空调1648.98 / 824.4999 / 50363034522849355425812733385727893192365936301188105111131116101911917601578126416491139012273861331018112099 050010001500200025003000350040004500方案一方案二方案三方案四方案五方案六方案七方案八方案九方案十费用（万元）包含电气增容费、平衡装置、换热装置方案一方案二方案三方案四方案五方案六方案七方案八方案九方案十20年寿命总投资(万元)初投资全年运行费(万元)2.不包含电气增容费，包含平衡装置、换热装置序号系统形式初投资（万元）/面积指标（元/m2）全年运行费(万元)/面积指标（元/m2）20年寿命总投资(万元)方案一采用VRV变频一拖多热泵空调（简称EHP）1008.00 / 504.00113 / 573272方案二采用地源热泵空调906.72 / 453.3690 / 452705方案三采用水冷螺杆机组+冬季板换市政热网采暖957.67 / 478.83122 / 613398方案四采用燃气式（天然气源）一拖多热泵空调（简称GHP）1103.20 / 551.6073 / 372569方案五原生污水源热泵空调898.08 / 449.0486 / 432611方案六风冷模块式机组+冬季板换市政热网采暖998.95 / 499.47133 / 673665方案七燃气溴化锂吸收式空调718.86 / 359.43101 / 512748方案八地源水冷多联机1450.56 / 725.2881 / 403064方案九采用水源热泵空调1069.92 / 534.96120 / 603465方案十采用水环热泵空调1539.84 / 769.9299 / 5036303272270533982569261136652748306434653630100890795811038989997191451107015401000150020002500300035004000费用（万元）不包含电气增容费，包含平衡装置、换热装置500113 90 122 73 86 133 101 81 120 99 0方案一方案二方案三方案四方案五方案六方案七方案八方案九方案十20年寿命总投资(万元)初投资全年运行费(万元)3.不包含电气增容费、平衡装置、换热装置序号系统形式初投资（万元）/面积指标（元/m2）全年运行费(万元)/面积指标（元/m2）20年寿命总投资(万元)方案一采用VRV变频一拖多热泵空调（简称EHP）1008.00 / 504.00113 / 573272方案二采用地源热泵空调796.32 / 398.1690 / 452594方案三采用水冷螺杆机组+冬季板换市政热网采暖847.27 / 423.63122 / 613288方案四采用燃气式（天然气源）一拖多热泵空调（简称GHP）1103.20 / 551.6073 / 372569方案五原生污水源热泵空调787.68 / 393.8486 / 432501方案六风冷模块式机组+冬季板换市政热网采暖888.55 / 444.27133 / 673555方案七燃气溴化锂吸收式空调608.46 / 304.23101 / 512638方案八地源水冷多联机1450.56 / 725.2881 / 403064方案九采用水源热泵空调959.52 / 479.76120 / 603355方案十采用水环热泵空调1539.84 / 769.9299 / 503630327225943288256925013555263830643355363010087968471103788889608145196015401000150020002500300035004000费用（万元）不包含电气增容费、平衡装置、换热装置608500113 90 122 73 86 133 101 81 120 99 0方案一方案二方案三方案四方案五方案六方案七方案八方案九方案十20年寿命总投资(万元)初投资全年运行费(万元)六、总结综上所述,天友建筑设计有限公司2022/1/7第 21 页，共 21 页。

某酒店湖水源热泵空调系统技术经济分析摘要以杭州市某酒店空调冷热源为例，根据工程实际情况，提出两种空调冷热源方案，从初投资、年运行费用、能耗及对环境的影响进行了比较分析，确定采用湖水源热泵空调系统为该项目冷热源方案。

关键词:湖水源热泵能耗环境运行费用中图分类号： tu111.19+5文献标识码：a 文章编号：一.工程概况杭州市闲湖位于浙江省杭州市闲林区块，周边为某楼盘新开发项目，项目用地面积约81万平方米，建筑面积约139万平方米，园区内为人工湖（闲湖），湖面面积约10万平方米。

酒店为该楼盘配套工程，无地下层，地上六层，空调建筑面积约1.5万平方米，设有办公、棋牌、客房、设备用房及厨房等功能用房。

夏季空调冷负荷1800kw，冬季空调热负荷1200kw，生活热水负荷700kw。

二.自然条件该地区位于中亚热带季风气候北缘，温和湿润、雨量充沛，年平均气温17℃。

项目园区内有一大的人工湖-闲湖，酒店工程位于湖边，如右图万泉广场处。

该湖湖面东西距离约500m，南北距离约200m，水面面积约10万平方米，距湖边约25米处的平均水深约12m，湖水平均水深30m，蓄水量丰富。

据有关资料，闲湖水温垂直分布为：上层（从水面到10m深处）最高水温30℃（8月），最低水温12℃（2月）；中层（水深10～30m）夏季随着水深水温从25℃下降到12℃左右，冬季一般为12℃左右。

下层（水深30m以下）水温常年保持在12℃左右，终年不变。

三.空调方案选择综合考虑当地能源结构以电与天然气为主，以及夏热冬冷气候特点，根据酒店周边现有或规划的市政条件及建筑功能使用特点，其冷热源系统的供应方式主要有以下两种方案。

方案1：采用常规空调方案，夏季采用电动冷水机组供冷，冷却水由冷却塔提供，冬季采用燃气锅炉供暖。

方案2：空调主机采用水源热泵机组，夏季作为冷水机组，冬季作为热水机组使用。

当冬季及部分过渡季，水源热泵机组在制取热水供热的同时，可免费提供冷水，作为供冷冷源，机组同时也回收了内区的热量。

风冷制机组与水冷制冷机组的技术经济比较集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-风冷制机组与水冷制冷机组比较一、工程简况本方案工程是一处以办公为主的建筑，建筑面积约4500m2，共四层，空调使用面积大约4000m2,各层使用范围详见布局方案。

空调选用520kw制冷量的主机。

二、风冷模块和水冷螺杆初投资总初投资费用上比较：风冷模块机组投资比水冷螺杆要高20%左右。

三、风冷模块和水冷螺杆耗电量比较费用比较全负荷时，风冷式冷水机组之冷凝温度高于水冷式机组，故风冷式冷水机组的缩机需要较大的功率，但是空调负荷在整个夏季的分布是极不平均的，甚至在一天之内其小时负荷也差别很大，机组在最大负荷下运行的时间是极其有限的。

按一般统计，空调负荷在90%以上的时间仅占到全部时间的7%～8%，而60%以下负荷则要占到50%～60%，也就是说冷水机组在整个夏季几乎都不是处在全负荷运行之中。

水冷螺杆和风冷模块式冷水机组耗电量比较结论：从表中可以看出，在全负荷时，风冷式冷水机组耗电量的确比水冷式冷水机组大，大约大10%左右，但在2/3负荷时两者基本持平，且风冷机组略低，而在1/3负荷时，风冷机组的耗电量远远低于水冷机组，大约低13%左右。

所以总的来看，风冷式冷水机组的全年耗电量并不会比水冷式机组高多少，加上水冷机组在设备保养方面的费用（冷却塔系统维护保养、水处理、冷凝器清洗等）较风冷机组为高，所以风冷机组总运行费用可能还略低于水冷机组。

（冷却塔见下表）冷却塔维修费用四、年运行费用分析水冷螺杆总用电量：170kw风冷模块总用电量：193kw(一)水冷螺杆机组运行费用分析夏季空调机组的运行时间按4个月，每月30天计算，平均每天运行9小时（办公场所）。

电费按0.5元/kwh（平均数）。

冬季空调系统的运行时间与负荷率同夏季。

1.夏季运行费用分析：空调主机总功率：173kw×2×2+112×2=916kw机房设备总功率：60kw末端设备总功率：210kw夏季运行费用=（916+80+210）×9×30×4×0.6×0.5=39.1万元单位平均费用=39.1万元/28300m2=13.8元/m22.冬季运行费用分析：冬季冷螺杆主机停止，不运行。
