AEM熔断器应用重点在选型

电动汽车电池总输出端熔断器选型方法解析1. 电动汽车电池总输出端熔断器的选型方法至关重要。

2. 熔断器的选型需考虑电池总输出电流、额定电压和熔断保护能力等因素。

3. 电池总输出端熔断器的选型需遵循相关标准和规定，确保安全可靠。

4. 选型过程中需要充分了解熔断器的工作原理和特性。

5. 电动汽车电池总输出端熔断器选型需考虑整个电池系统的设计和工作环境。

6. 熔断器选型需考虑环境温度、振动、湿度等因素。

7. 熔断器的选型需进行电路分析和计算，确保其符合实际需求。

8. 选型过程中需要注意熔断器的额定电流和过载保护能力。

9. 熔断器选型需综合考虑性能、成本和可靠性等因素。

10. 借助专业软件进行电路仿真和分析，有助于确定最佳选型方案。

11. 在选型过程中要充分考虑电池总输出端熔断器的安全性和稳定性。

12. 选型时需要考虑熔断器的失效模式及对系统的影响。

13. 确保选型的熔断器符合相关法规和标准要求。

14. 选型过程中需要注意熔断器的过载保护特性和响应时间。

15. 需要充分了解材料、结构和工艺对选型的影响。

16. 可通过实验和测试来验证选型方案的合理性和可靠性。

17. 选型时要考虑熔断器的耐受能力和寿命特性。

18. 选型过程中还需注意熔断器的安装和连接方式。

19. 确保选型的熔断器能够在故障情况下可靠地切断电路。

20. 选型需充分了解不同厂家的产品特点和性能差异。

21. 提前沟通和协商，获取厂家的支持和建议，有助于选型决策。

22. 选型时要充分考虑电动汽车电池系统的未来发展需求。

23. 比较不同选型方案的优缺点，进行综合评估和比较。

24. 确保选型的熔断器能够承受电动汽车系统的各种工况。

25. 选型过程中要充分了解熔断器与其他部件的匹配性。

26. 分析熔断器的热特性和热稳定性对选型的影响。

27. 对于复杂系统，选型前可进行概念验证和模拟仿真。

28. 确定选型方案后，需进行验证和确认其可靠性和稳定性。

29. 在选型过程中要关注熔断器的可靠性和维护成本。

熔断器的准确选用与运用怎样挑选熔断器跟着村庄经济的翻开，城镇公司与农家的用电量急剧添加。

在村庄，因用电致使火灾和人身触电的恶性事端时有发作，这些事端的发作要素是多方面的，但其间有一点有必要致使咱们的高度注重，那即是短路维护设备熔断器的挑选与运用疑问。

笔者发现有很多事端是因为电能用户没能准确的挑选与运用熔断器构成的。

例如：很多用户随意加大熔断器的额外电流，更有甚者用铜丝、铁丝、铝丝替代保险丝。

当电路发作短路或严峻过载时，保险设备(熔断器、保险丝)不能正常动作，短路或严峻过载电流焚毁供电线路，若周围有易燃可燃物致使火灾。

为避免相似事端的发作，笔者将低压熔断器的挑选准则、熔体额外电流的挑选办法、运用留神事项以及别的有关常识介绍如下。

期望能致使农电作业人员与村庄用电人员的注重，准确挑选与运用熔断器，确保村庄用电安全。

怎样挑选熔断器熔断器和熔体用于纷歧样的负载时，其挑选办法纷歧样，只需经过准确的选用，才调起到应有的维护效果。

挑选熔断器首要是：挑选类型和熔体的额外电流，要依据负载性质、额外电流、作业特征和运用环境来挑选，应做到在额外电流作业时熔体不熔断而在短路或严峻过载时确保活络熔断。

笔者参看有关资料，联络自个的实习履历就村庄用电时熔断器的挑选办法介绍如下：1、熔断器的挑选准则(1)依据运用环境和负载性质挑选恰当类型的熔断器。

在选用熔断器时，应留神其防护办法满意出产环境的央求。

例如：关于容量较小的照明线路或电动机的简练维护，可选用RC1A系列半关闭式熔断器;在开关柜或配电屏中可选用RM系列无填料关闭式熔断器;关于短路电流恰当大或有易燃气体的本地，应选用RT0系列有填料关闭式熔断器;机床操控线路中，应选用RL1系列螺旋式熔断器;用于硅整流元件及晶体管维护的，应选用RLS或RS系列的活络熔断器等。

(2)熔断器的额外电压有必要大于或等于线路的额外电压。

(3)熔断器的额外电流有必要等于或大于线路的额外电流。

熔断器的额外电流有必要等于或大于所装熔体的额外电流。

熔断器的选型及注意事项(一) 熔断器类型的选择应根据使用场合选择熔断器的类型.电网配电一般用刀型触头熔断器;电动机保护一般用螺旋式熔断器;照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器。

(二) 熔断器规格的选择1．熔体额定电流的选择(1) 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流.(2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流(线路电流，非负载电流)(3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流. a):对启动时间不长的电动机,可按下式决定熔体的额定电流IN熔体=Ist/ (2.5~3) ；式中 Ist——电动机的启动电流,单位:Ab):对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流； IN熔体=Ist/(1.6~2)c):对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算: In=(2.0~2.5)Imemax+∑Ime注:In熔断器的额定电流;Ime电动机的额定电流;Imemax 多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和.电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In 稍大于电动机的额定电流;(4) 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~2.5倍.(5) 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In的比等于或大于1.6,就能满足防止发生越级动作而扩大故障停电范围的需要.(6) 保护半导体器件用熔断器,熔断器与半导体器件串联,而熔断器熔体的额定电流用有效值表示,半导体器件的额定电流用正向平均电流表示,因此,应按下式计算熔体的额定电流: IRN≥1.57 IRN ≈1.6 IRN 式中 IRN 表示半导体器件的正向平均电流.(7) 降容使用在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度空气流动连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化;熔断体的电流承载能力试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响.环境温度越高,熔断体的工作温度就越高, 其寿命也就越短.相反,在较低的温度下运行将延长熔断体的寿命.(8) 在配电线路中,一般要求前一级熔体比后一级熔体的额定电流大2~3倍,以防止发生越级动作而扩大故障停电范围.2．熔断器的选择(1)UN熔断器≥UN线路.(2)I N熔断器≥IN 线路.(3)熔断器的最大分断能力应大于被保护线路上的最大短路电流。

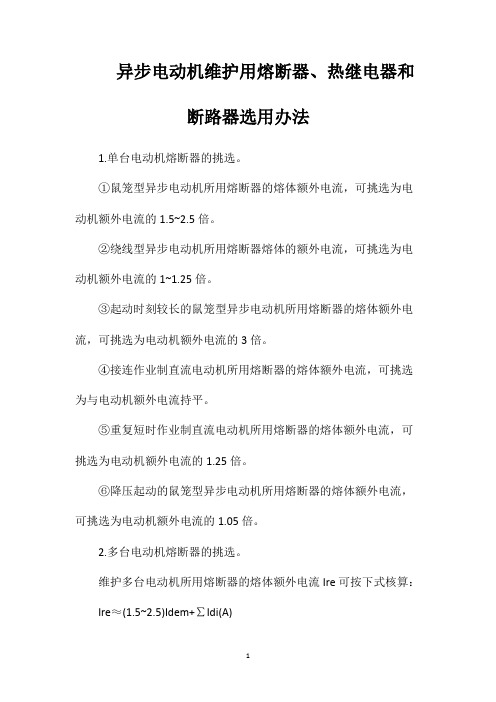

异步电动机维护用熔断器、热继电器和断路器选用办法1.单台电动机熔断器的挑选。

①鼠笼型异步电动机所用熔断器的熔体额外电流，可挑选为电动机额外电流的1.5~2.5倍。

②绕线型异步电动机所用熔断器熔体的额外电流，可挑选为电动机额外电流的1~1.25倍。

③起动时刻较长的鼠笼型异步电动机所用熔断器的熔体额外电流，可挑选为电动机额外电流的3倍。

④接连作业制直流电动机所用熔断器的熔体额外电流，可挑选为与电动机额外电流持平。

⑤重复短时作业制直流电动机所用熔断器的熔体额外电流，可挑选为电动机额外电流的1.25倍。

⑥降压起动的鼠笼型异步电动机所用熔断器的熔体额外电流，可挑选为电动机额外电流的1.05倍。

2.多台电动机熔断器的挑选。

维护多台电动机所用熔断器的熔体额外电流Ire可按下式核算：Ire≈(1.5~2.5)Idem+∑Idi(A)式中：Idem-各机中容量最大的一台电动机的额外电流(A)；∑Idj-别的几台电动机的核算负荷电流的总和(A)。

当核算式中系数取2.5倍后仍不能满意起动请求时，可恰当拓宽至3倍。

3.热继电器整定值。

热继电器整定电流Ije按下式挑选：Ije=(0.95～1.05)Ide(A)式中：Ide-电动机额外电流(A)。

在长时刻过载20%时应牢靠动作，此外，热继电器的动作时刻有必要大于电动机起动时刻或长时刻过载时刻。

4.断路器整定值。

①断路器的额外电流Ize可按电动机额外电流Ide或线路核算电流Ijs挑选：Ize≥Ijs②瞬时动作的过电流整定值Izd可按大于电动机的起动电流Iq 挑选：Izd=(1.7～2)Iq动作时刻有必要大于电动机起动时刻或最大过载时刻。

③延时动作的过电流脱扣器的额外电流ITe可按电动机额外电流Ide挑选：ITe=(1.1～1.2)Ide。

2.熔断器概念及种类熔断器是一种用易熔元件断开电路的过电流保护器件，当过电流通过易熔元件时，就将其加热并熔断。

根据这个定义，可以认为，熔断器响应电流，并对系统过电流提供保护。

所有熔断器应能通过连续额定电流；额定电流为100A及以下的熔断器，当熔体连续通过200％～240％额定有效电流时，在5min内熔断；额定电流为100A以上的熔断器，当熔体持续通过220％～264％额定有效电流时，在10min内熔断。

(1)限流电力熔断器当线路中可能达到的短路电流超过下一级设备过电流能力或普通熔断器或标准断路器等的断流容量时，可采用限流熔断器。

交流限流熔断器是一种在其额定断流范围内和限流范围内能安全断开所有有效电流值的熔断器。

在额定电压下，将清除故障时间限制在等于或小于第一周全电流或对称电流的波谷期内。

并限制最高允许通过电流低于用相同于熔断器的阻抗的导体代替熔断器时可能产生的峰值电流。

可以用限流熔断器限制允许通过电流及发热量到一定限度，以保护设备避免受到过大的磁应力或过高发热量的危害。

在电动机启动器、带熔断器的断路器以及电动机和馈电线路的带熔断器的开关中，都广泛使用这种熔断器来保护母线和电缆。

限流熔断器的设计，使得在第一半周波预期的峰值电流达到之前，熔断熔体，在线路中形成一高电弧电阻。

限流熔断器首先是与启动电动机的接触器配合使用，将短路电流限制在接触器允许值范围内，从而使其成为能用于600V以上系统的大断流容量启动装置。

现在已广泛用于大容量建筑物或电力系统需要限制短路电流以保护设备的地方。

典型应用是用来保护电压互感器及保护大容量系统中的小型负荷。

限流电力熔断器的时间一电流特性曲线近似于垂直线，这使得它很难同负载侧的过电流继电器配合。

当熔断时，限流熔断器的电流强制作用在系统中产生瞬态过电压。

为了适当地加以控制，可能要采用相应的防止浪涌的保护设备。

加在浪涌避雷器上的负载相当大，在选择设备时，必须仔细考虑。

(2)非限流熔断器(H级)这种熔断器能断开过电流达10kA，但不能像限流熔断器那样，限制流过的电流。

交流熔断器选型原则交流熔断器是一种用于保护电路的安全开关，它能够在电路过载或短路时自动切断电流，以防止设备损坏或火灾等安全事故的发生。

在选择交流熔断器时，需要考虑多个因素，包括额定电压、额定电流、断路容量、使用环境等等。

本文将详细介绍交流熔断器选型的原则和注意事项。

一、了解电路参数在选型之前，首先需要了解所需保护的电路的参数，包括额定电压、额定电流和断路容量等。

额定电压是指熔断器能够承受的最大电压值，一般应该与被保护设备的额定电压相同或略高；额定电流是指熔断器能够承受的最大工作电流值，应该根据被保护设备的实际负载情况来确定；而断路容量则是指熔断器能够切断的最大故障电流值，在选择时应该确保其不小于被保护设备所需。

二、考虑使用环境除了基本参数外，使用环境也是选择交流熔断器时需要考虑的因素之一。

例如，如果被保护设备在潮湿或腐蚀的环境中工作，应该选择具有防水、防潮、防腐等特性的熔断器；如果被保护设备需要在高温或低温环境下工作，应该选择能够承受极端温度的熔断器。

三、选择正确的熔断器类型交流熔断器有很多不同的类型，包括玻璃管式熔断器、陶瓷管式熔断器、贴片式熔断器等等。

不同类型的熔断器具有不同的特点和适用范围，因此在选择时需要根据实际情况进行判断。

例如，玻璃管式熔断器适用于低电流、低压力下使用；陶瓷管式熔断器适用于高电流、高压力下使用；而贴片式熔断器则适用于小型化设计和自动化生产线等领域。

四、考虑额外功能除了基本功能外，一些交流熔断器还具有额外的功能，如过载保护、欠压保护、过电压保护等。

这些功能可以提高设备的安全性和可靠性，因此在选择时也需要考虑是否需要这些额外功能。

五、注意熔断器的选配在实际使用中，熔断器的选配也非常重要。

如果选择的熔断器过小，可能无法承受设备的实际负载，从而导致频繁跳闸或甚至损坏；而如果选择的熔断器过大，则会浪费资源并增加成本。

因此，在选择交流熔断器时，应该根据被保护设备的实际负载情况来进行合理选配。

熔断器的结构、原理及选用熔断器俗称保险，是一种最简单的保护电器。

当电网或电路中的用电设备发生过载或短路时，它能自身熔化分断电路，避免由于过电流的热效应及电动力引起电网和用电设备的损坏，并阻止事故的蔓延。

一、熔断器的型号第一个字母R表示熔断器。

第二个字母M表示无填料封闭管式；T表示有填料封闭管式；L表示螺旋式；S表示快速式；C表示瓷插式；Z表示自复式。

二、熔断器的分类熔断器按结构可以分为开启式、半封闭式和封闭式三大类。

1、开启式熔断器当熔体熔化时没有限制电弧火焰和金属熔化粒子喷出的装置，仅适用于断开短路电流不大的场合，这种熔断器常与刀开关组合使用。

2、半封闭式熔断器熔断体装于管内，管的一端或两端开启，对熔断体熔化时电弧火焰和金属熔化粒子喷出有一定的方向限制，减少了对人员的一些伤害，但仍然不够安全，使用受到一定的限制。

3、封闭式熔断器熔断体完全封闭在壳体内，没有电弧喷出，不会造成邻近带电部分飞弧和近处人员的危险。

三、熔断器的结构熔断器主要由熔体和安装熔体的熔管或熔座两部分构成。

1、熔体是熔断器的重要部分，常做成丝状或片状。

熔体的材料有两种，一种是低熔点材料，如铅、锌、锡以及锡铅合金等；另一种是高熔点材料，如银和铜。

2、熔管是熔体的保护外壳，在熔体熔断时还有灭弧的作用。

四、熔断器的参数熔断器的参数指的是熔管或熔座的参数，而不是熔体的参数。

1、熔体参数熔体有两个参数，即额定电流和熔断电流。

额定电流是指长时间通过熔断器而不熔断的电流值。

熔断电流通常是额定电流的两倍，一般通过熔体的电流为额定电流的1.3倍时，应在一小时以上熔断；1.6倍时，应在一小时内熔断；达到熔断电流时，在30～40秒后熔断；达到9～10倍额定电流时，熔体应瞬间熔断。

熔体具有反时限的保护特性，流过熔体的电流越大，熔断时间越短。

2、熔管参数熔管有三个参数，即额定电压、额定电流和断流能力。

1）额定电压是从灭弧角度提出的，当熔管的工作电压大于额定电压时，在熔体熔断时可能出现电弧不能熄灭的危险。

熔断器根据分断电流范围还可分为一般用途熔断器，后备熔断器和全范围熔断器。

一般用途熔断器的分断电流范围指从过载电流大于额定电流1.6～2倍起，到最大分断电流的范围。

这种熔断器主要用于保护电力变压器和一般电气设备。

后备熔断器的分断电流范围指从过载电流大于额定电流4～7倍起至最大分断电流的范围。

这种熔断器常与接触器串联使用，在过载电流小于额定电流4～7倍的范围时，由接触器来实现分断保护。

主要用于保护电动机。

随着工业发展的需要，还制造出适于各种不同要求的特殊熔断器，如电子熔断器、热熔断器和自复熔断器等。

熔断器一种简单而有效的保护电器。

在电路中主要起短路保护作用。

熔断器主要由熔体和安装熔体的绝缘管(绝缘座)组成。

使用时，熔体串接于被保护的电路中，当电路发生短路故障时，熔体被瞬时熔断而分断电路，起到保护作用。

熔断器的作用是：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。

若电路中正确地安置了熔断器，那么，熔断器就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。

最早的保险丝于一百多年前由爱迪生发明，由于当时的工业技术不发达白炽灯很贵重，所以，最初是将它用来保护价格昂贵的白炽灯的。

熔体额定电流的选择由于各种电气设备都具有一定的过载能力，允许在一定条件下较长时间运行；而当负载超过允许值时，就要求保护熔体在一定时间内熔断。

还有一些设备起动电流很大，但起动时间很短，所以要求这些设备的保护特性要适应设备运行的需要，要求熔断器在电机起动时不熔断，在短路电流作用下和超过允许过负荷电流时，能可靠熔断，起到保护作用。

熔体额定电流选择偏大，负载在短路或长期过负荷时不能及时熔断；选择过小，可能在正常负载电流作用下就会熔断，影响正常运行，为保证设备正常运行，必须根据负载性质合理地选择熔体额定电流。

(1) 照明电路熔体额定电流≥被保护电路上所有照明电器工作电流之和。

关于电力熔断器 熔断器是低压配电系统和电力拖动系统中起过载和短路保护作用的电器。

使用时，熔体串接于被保护的电路中，当流过熔断器的电流大于规定值时，以其自身产生的热量使熔体熔断，从而自动切断电路，实现过载和短路保护。

熔断器串接于被保护电路中，电流通过熔体时产生的热量与电流平方和电流通过的时间成正比。

电流越大，则熔体熔断时间越短，这种特性称为熔断器的保护特性或安秒特性。

熔断器的电流和时间特性数值关系，如下表在配电、电力拖动系统中，熔断器的正确选择，直接关系到设备正常生产的安全和效率，减少事，故切实保护电器设备安全线路安全，熔断器的正确设计尤为重要，一般都应当注意以下几个原则:(1)根据实际，正确选择熔断器类型。

根据负载的保护特性、短路电流大小、使用场合4、安装条件以及各类熔断器的适用范围来选择熔断器类型，做到因地制宜。

(2)熔断器额的电压的选择。

就是其额定电压应等于或者大于线路的工作电压才行。

(3)熔体与熔断器额定电流的确定。

熔体额定电流的确定: ①对于电阻性负载，熔体的额定电流等于或者略大于电路的工作电流。

②对于电容器设备的容性负载，熔体的额定电流应当大于电容器额定电流的1.6倍才行。

③对于电动机负载，要考虑启动电流冲击的影响，计算方法如下:对于单台电动机:Inr ≥(1.5~2.5)Inm其中，Inr —熔体额定电流;Inm —电动机额定电流。

对于多台电动机:Inr ≥(1.5~2.5)Inmmax ＋∑Inm其中，Inmmax —容量最大一台电动机额定电流； ∑Inm 其余各个电动机额定电流之和。

熔断器额定电流的确定:熔断器的额定电流应当等于或者大于熔体的额定电流。

(4)额定分断能力的选择:熔断器的额定分断能力必须大于或者等于所在电路中可能出现的最大短路电流值。

(5)系统中熔断器上下级分断能力的正确配合:为适应线路，确保生产，保护电气设备，达到保护的要求，应当注意熔断器上下级之间的正确配合，一般要求每两个级熔体额定电流的比值不小于1.6:1 的比例。
