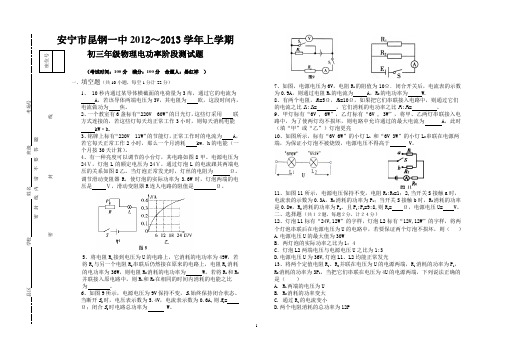

1、如图甲电路所示，电源电压为9V 且保持不变，小灯炮标有
“6V 6W”的字样，小灯泡的电流随电压的变化曲线如下图．求：
（1）小灯炮正常发光时电阻为多少欧?（2）当电流表的示数为
0.7A 时，小灯泡的电功率为多少瓦?（3）当电压表的示数为2V
时，整个电路10s 内消耗的电能是多少焦？
2、电热饮水机有加热和保温两种工作状态（由机内温控开
关S 0自动控制），从说明书上收集到如下数据及图13所示的电路原理图。 ⑴ 请分析说明温控开关S 0断开时，
饮水机处于哪种工作状态?并简
单分析原因。
⑵ 求电阻R 2的阻值。
⑶ 求电热饮水机在加热状态下的
工作电流。 ⑷ 电热饮水机在加热状态下的1min 消耗的电能。
3、下图是额定电压为220V 的理发用电吹风的典型电路．其中电热
丝通电后可以发热，电动机通电后可以送风，正常工作时：(1)
已知电动机的额定功率是120W,当送冷风时，通电5min ，电流所
做的功是多少?(2) 如果电热丝电阻是55Ω，当送热风时，电热
丝产生的热量是多少?
4、CFXB 型“220V 1100W ”电饭煲的原理图如图所示，它有高温
烧煮和焖饭、保温两挡，通过单刀双掷开关S 进行调节，R 0为
电热丝．当开关S 接高温烧煮挡时，电路的功率为1100W ，当
开关S 接焖饭、保温挡时，电路的总功率为22W ．（1）电饭煲
在高温烧煮挡时，开关S 应与哪个触点连接？（2）电热丝R 0
的阻值多大？ （3）当电饭煲在正常焖饭、保温时电路中的电
流多大？焖饭、保温10min ，电热丝R 0产生的热量为多少？
5、如图8—5所示，灯泡L1标有“6V ，3W ”字样，灯泡L 2额定功率
为12瓦，当S 断开时，L 1正常发光，当S 闭合时，L 2的功率正好等
于其额定功率，求L 2的额定电压。
图
13
6．一台电风扇正常工作时，电机两端的电压为220 V，线圈电阻为1.5Ω，通过线圈的电流为0.2 A，这台电扇正常工作1 min 消耗多少J的电能？产生多少J 的热量？
7．小明学了家庭电路知识后，利用电能表和秒表测量家中电热水器的实际功率。他的做法是：打开标有“220V 1210W”的热水器，关掉家里的其他用电器，测得电能表（标有“1800r/Kw·h”）的铝盘转过200转所用的时间是400s。（热水器电热丝的阻值不变）
求：（1）热水器的实际功率。
（2）通过热水器的电流。
（3）右图是小明家的供电线路。已知此时供电站
输出
的电压是220V，则供电站距他家多远？（已知导线电阻为5Ω/km）
8、图8是某家用电热器内部电路结构图，其中R1、R2为加热电阻丝（R1>R2）。下列关于电阻丝的四种连接方式，可使电热器提供不同的发热功率，其中大小说法正确的是（）
A、甲的连接方式发热功率最小
B、乙的连接方式发热功率最小
C、丙的连接方式发热功率最大
D、丁的连接方式发热功率最大
你判定的依据是：
9、电阻R和灯泡L串联接到电压为10V的电路中，R＝10Ω，电路接通后，100s 内电阻R上电流做的功为10J，已知灯L的额定功率为10W，灯的电阻不变．求：灯的额定电压．
