皇冠中国区发动机培训手册

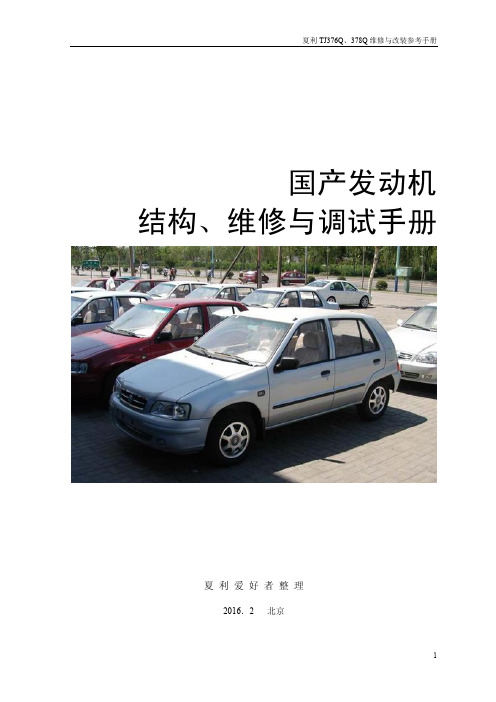

国产发动机结构、维修与调试手册夏利爱好者整理2016．2 北京国产发动机以夏利TJ376QE、TJ378QE发动机为示例常见的维修手册版本，只是针对日本大发公司提供的维修手册做了原文翻译，而对于天津一汽后期通过增大缸径发展的N3-1.1（378发动机）从未提及。

而本手册，不仅详细介绍了常规的维修内容，更是对于天津一汽使用的通过增大缸径实现更大排量序号发动机的方法及加工过程做了详细的说明，更详细的介绍了民间的1.2排量版本的实现技术。

从而使本手册成为迄今为止最为完备的维修指导手册。

夏利爱好者整理欢迎相互交流：lailai5227@一般维修要领1、应按规定位置举升汽车（如图3-1所示），否则可能损坏车辆。

2、应当按照本书规定的扭矩上紧有关螺纹件，过紧或过松都不妥当。

3、开口销、O型密封圈和纸衬垫，几经拆卸都应当更换。

4、尽可能按照本书规定，使用专用维修工具（SST）。

应当指出，天津一汽用于夏利轿车维修的专用工具大部分与丰田公司的相同，还应配备正时灯、行车电脑ODB模块和手机软件和万用表，有条件的可以配备专业的汽车行车电脑检测仪，如仪征和博世电脑检测仪等。

5、对于电路，不能采用搭线看有无电火花的方法来检测是否通路，否则会烧保险片。

6、建议使用纯正的日本进口件，次之使用天津一汽认可的所谓原厂件，再次副厂件。

7、装配时各机件工作面涂的润滑油要与车辆平时用的润滑油保持一致，不能降级。

尤其是平时使用全合成机油的，如果大修，建议自带机油并叮嘱修理工使用之。

应当说明的是，这些举升位置，对于车体的变形很关键，尤其是年头多的车辆，车体可能出现锈蚀，如果举升位置选取不当，轻则会造成竖筋变形或侧倒，重则可能发生车辆从举升机上掉落伤人事故！目录第一章发动机的构造特点第一节发动机的技术特性 (5)第二节曲轴连杆机构 (8)第三节配气机构 (12)第四节燃料系统 (16)第五节润滑系统 (18)第二章发动机的调整、小修、大修和增排量工艺第一节发动机的调整和故障排除 (21)第二节发动机的小修 (26)第三节发动机的大修 (32)第四节发动机排量及成本控制 (46)第三章与发动机改装相关的各项指标及要求第一节改装后压缩比的计算及控制 (60)第二节改装后点火提前角的调整 (62)第三节改装后燃油系统的指标 (62)第四节改装后喷油量的调整 (63)第五节改装后润滑油的选择 (63)第六节改装后离合及刹车系统的匹配 (65)后记第一章发动机的构造特点第一节发动机技术特性★★章节重点：了解夏利发动机的各重要参数☆☆一、夏利发动机主要技术特性附注：1、全合成机油的选择，东北地区使用0W30、南方使用5W40、平原使用5W302、冷车状态调完气门后，噪音很大，待车到达热车状态（散热风扇转了又停），进气门调整到上下能动一丝，排气门上下基本不能动，只能左右拨动，此为最佳。
