THJW2000/0.5－JXW变频调速（无机房）载货电梯设计计算书波士顿电梯（苏州）有限公司一、电梯的主要参数二、曳引条件的计算三、平衡系数的计算四、限速器的选型计算五、限速器绳的计算（直径、安全系数）六、安全钳的选型（型式、动作所需提拉力、质量范围）七、缓冲器的选型计算（型式、质量范围、行程）八、轿厢上行超速保护装置的选型计算（类型、质量范围）九、曳引机的选型计算（功率、输出扭矩、速度和主轴负荷）十、曳引轮、滑轮节圆直径与钢丝绳直径的比值计算十一、盘车力的计算十二、悬挂绳或链安全系数计算十三、机房地板受力要求，底坑地面受力要求，使用膨胀螺栓时对井道壁的要求，机房井道的其它要求十四、导轨强度和变形计算十五、轿厢和门系统计算说明十六、轿厢面积、通风面积计算十七、轿厢地坎和轿门至井道内表面的距离计算十八、玻璃门和轿壁的计算（安装固定方式、玻璃轿壁上扶手固定方式的图示说明）十九、轿顶护栏设计二十、轿厢护脚板的安装和尺寸图二十一、开锁区域的尺寸说明图示二十二、轿架的受力强度计算和安全系数二十三、井道顶层和底部空间的计算二十四、操作维修区域的空间计算(主机、控制柜、限速器、盘车操作)二十五、无机房电梯的特殊要求计算二十六、工作区域空间设计说明二十七、机械制停装置的设计说明（安装位置和强度校核）二十八、动态测试和救援说明二十九、电气选型计算（变频器的容量，应急电源容量、接触器、主开关、电缆计算）三十、机械防护的设计和说明一、电梯的主要参数额定载重量：Q=2000kg空载轿厢重量：P1=1800kg对重重量 :W=2800kg随行电缆重量：P2=150kg额定速度：0.5m/s平衡系数：0.5曳引包角：180°曳引方式：4：1悬挂绳（曳引绳）根数：n=5电动机功率：6.0KW时机转速：n=95.5r/min曳引轮直径：D=400mm随行电缆根数：2根随行电缆单位长度质量：104kg/m提升高度：6100mm轿厢尺寸：1850×2400×2200mm（宽×深×高）限速器型号：OX-187宁波奥德普电梯配件有限公司安全钳型号：SAQ4佛山市南海区永恒电梯配件厂缓冲器型号：轿厢：ZDQ-A-12 沈阳祺盛机械有限公司对重：ZDQ-A-13 沈阳祺盛机械有限公司钢丝绳规格：10NAT8×19S+FC1370/1770ZS 无锡通用导轨：轿厢：T89/B；浙江浩圣电梯导轨有限公司：对重：TK5A；浙江浩圣电梯导轨有限公司二、曳引条件的计算电梯曳引必须满足下列条件：T1/T2×C1×C2≤e fα式中T1/T2轿厢处于125%额定载荷下，轿厢位于最低层站及空载轿厢位于最高层站情况下，曳引轮两边曳引绳中的最大静拉力与最小静拉力之比。

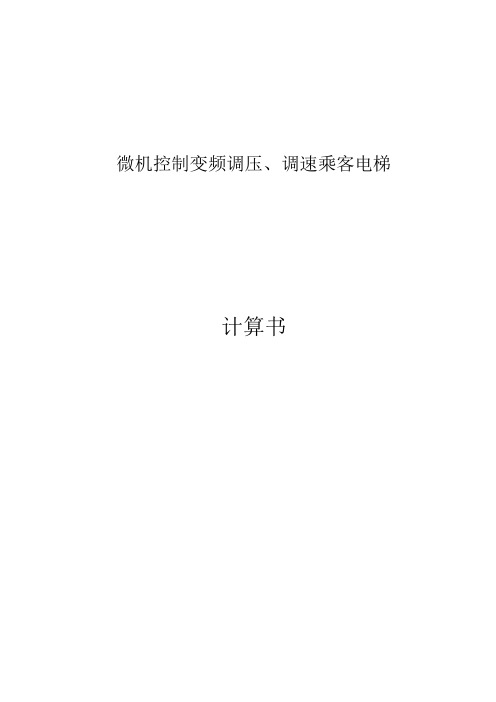

微机控制变频调压、调速乘客电梯计算书性能参数额定载荷……………………………………Q=800kg,额定速度……………………………………V=1.0m/s,服务楼层数…………………………………15层,提升高度……………………………………45m,计算高度……………………………………50m,空载轿厢重量………………………………G1=1130kg,对重总重量…………………………………C p=1530kg计算项目一. 曳引机功率的计算 (2)二. 速度的计算 (2)三. 曳引条件的计算 (3)四. 曳引钢丝绳的选型计算 (5)五. 钢丝绳的比压计算 (6)六. 绳头组合计算 (7)七. 电梯导轨的选型计算 (8)八. 安全钳的计算 (10)九. 限速器的选型计算 (12)十. 缓冲器的选型计算 (13)十一. 轿厢架的强度计算 (14)一. 曳引机功率的计算电动机的功率可由下面公式求出：N=(1- K平)×Q×V/(102×η)式中，K平—平衡系数，取K平=0.5；Q—额定载荷；V—额定速度；η—机械总效率，对于有齿轮曳引机，钢丝绳绕法为1:1，取效率η=0.6；N=(1-0.5)×800×1.0/(102×0.6)=6.54 (kw)故选用11kw的曳引机，曳引轮直径D=560mm。
二.速度的计算轿厢运行速度可由下面公式求出：V t=(π·D·n)/(1000·60·i1·i2)式中，D—曳引轮直径（节径），取D=560mm；n—电机转速，n=1450r/min；i1—齿轮减速比，i1=44:1；i2—曳引比，i2＝1。
V t=(π×560×1450)/(1000×60×44)=0.966(m/s)92%V=0.92×1.0=0.92(m/s)105%V=1.05×1.0=1.05(m/s)∴ 92%V < V t < 105%V，满足要求三.曳引条件的计算根据GB7588-95《电梯制造与安装安全规范》的规定，曳引机工作时，钢丝绳不致于打滑，应满足条件：T1/T2×C1×C2≤e fα式中，T1/T2—表示在载荷有125%额定载荷的轿厢位于最低层站及空载轿厢位于最高层站情况下，曳引轮两边曳引绳中的较大静拉力与较小静拉力之比；其中T1=G1+125%Q+G2 (轿厢一侧)式中，G1—空载轿厢重量（含电缆架、平衡链架），G1＝1130kg；G2—轿厢一侧钢丝绳重量（取50m长计算），G２＝5×50×0.586=146.5(kg)∴T1=1130+125%×800+146.5=2276.5 (kg)T2=G1+K平Q+G3 (对重一侧)G3—对重侧平衡链的重量，应等于轿厢侧钢丝绳的重量减去井道电缆重量G4，(井道电缆采用2根24芯和1根36芯电缆，每根长25m)）；G4=2×25×0.44+25×0.66=38.5 (kg)∴T2=1130+0.5×800+146.5-38.5=1638 (kg)C1—与加速度、减速度及电梯特殊安装情况有关的系数；C1=(g+a)/(g-a)，按规定，当0.63m/s<V≤1.0m/s时，C1=1.15C2—由于磨损导致曳引机轮槽断面变化的影响系数；对于带切口半圆槽，C2=1；则 T1/T2×C1×C2=2276.5/1638×1.15×1=1.598e—自然对数的底；f—曳引绳在曳引轮槽中的当量磨擦系数；对于带切口半圆槽，f=4μ[1-sin(β/2)]/(π-β-sinβ)其中，β—为带切口半圆槽槽形切口角，取β=95°=1.66rad；μ—曳引绳与绳轮槽之间的磨擦系数，取μ=0.09；则 f=4×0.09×[1-sin(95°/2)]/(π-1.66-sin95°)=0.195α—钢丝绳在曳引轮上的包角，取α=160°=2.793rad。
微机控制变频调压、调速乘客电梯计算书性能参数额定载荷……………………………………Q=1000kg,额定速度……………………………………V=1.6m/s,服务楼层数…………………………………20层,提升高度……………………………………60m,计算高度……………………………………65m,空载轿厢重量………………………………G1=1260kg,对重总重量…………………………………C p=1760kg计算项目一. 曳引机功率的计算 (2)二. 速度的计算 (2)三. 曳引条件的计算 (3)四. 曳引钢丝绳的选型计算 (5)五. 钢丝绳的比压计算 (6)六. 绳头组合计算 (7)七. 电梯导轨的选型计算 (8)八. 安全钳的计算 (10)九. 限速器的选型计算 (12)十. 缓冲器的选型计算 (13)十一. 轿厢架的强度计算 (14)一. 曳引机功率的计算电动机的功率可由下面公式求出：N=(1- K平)×Q×V/(102×η)式中，K平—平衡系数，取K平=0.5；Q—额定载荷；V—额定速度；η—机械总效率，对于有齿轮曳引机，钢丝绳绕法为1:1，取效率η=0.6；N=(1-0.5)×1000×1.6/(102×0.6)=13.07 (kw)故选用N=16.5kw的曳引机，曳引轮直径D=560mm。
二.速度的计算轿厢运行速度可由下面公式求出：V t=(π·D·n)/(1000·60·i1·i2)式中，D—曳引轮直径（节径），取D=560mm；n—电机转速，n=1450r/min；i1—齿轮减速比，i1=51:2；i2—曳引比，i2＝1。
V t=(π×560×1450)/(1000×60×25.5)=1.667(m/s)92%V=0.92×1.6=1.472(m/s)105%V=1.05×1.6=1.68(m/s)∴ 92%V < V t < 105%V，满足要求三.曳引条件的计算根据GB7588-95《电梯制造与安装安全规范》的规定，曳引机工作时，钢丝绳不致于打滑，应满足条件：T1/T2×C1×C2≤e fα式中，T1/T2—表示在载荷有125%额定载荷的轿厢位于最低层站及空载轿厢位于最高层站情况下，曳引轮两边曳引绳中的较大静拉力与较小静拉力之比；其中T1=G1+125%Q+G2 (轿厢一侧)式中，G1—空载轿厢重量（含电缆架、平衡链架），G1＝1260kg；G2—轿厢一侧钢丝绳重量（取65m长计算），G２＝5×65×0.586=190.45(kg)∴T1=1260+125%×1000+190.45=2700.45 (kg)T2=G1+K平Q+G3 (对重一侧)G3—对重侧平衡链的重量，应等于轿厢侧钢丝绳的重量减去井道电缆重量G4，(井道电缆采用2根24芯和1根36芯电缆，每根长25m)；G4=2×25×0.44+25×0.66=38.5 (kg)∴T2=1260+0.5×1000+190.45-38.5=1911.95 (kg)C1—与加速度、减速度及电梯特殊安装情况有关的系数；C1=(g+a)/(g-a)，按规定，当1m/s<V≤1.6m/s时，C1=1.2C2—由于磨损导致曳引机轮槽断面变化的影响系数；对于带切口半圆槽，C2=1；则 T1/T2×C1×C2=2700.45/1911.95×1.2×1=1.695e—自然对数的底；f—曳引绳在曳引轮槽中的当量磨擦系数；对于带切口半圆槽，f=4μ[1-sin(β/2)]/(π-β-sinβ)其中，β—为带切口半圆槽槽形切口角，取β=95°=1.66rad；μ—曳引绳与绳轮槽之间的磨擦系数，取μ=0.09；则 f=4×0.09×[1-sin(95°/2)]/(π-1.66-sin95°)=0.195α—钢丝绳在曳引轮上的包角，取α=160°=2.793rad。
TKJ1000/1.0-VF集选控制变频变压调速乘客电梯设计计算书苏州富士精工电梯有限公司二00九年三月目录一、主要技术参数二、曳引条件和比压计算三、悬挂绳安全系数的计算四、限速器绳的安全系数计算五、曳引电动机功率计算六、绳轮节圆直径与悬挂绳的公称直径比计算七、悬挂绳及其端接装置强度计算八、导轨计算九、导靴压应力校核十、轿厢计算十一、搁机大料的验算十二、安全部件的选用计算集选控制变频变压调速乘客电梯一、主要技术参数额定速度V＝1.0m/s额定载重量Q＝1000kg轿厢重量P＝1150kg对重重量W＝1610kg电动机转速n＝960r/min曳引轮直径D＝530mm减速机速比I=55：2曳引比i＝1:1悬挂绳直径d＝13mm悬挂绳单位长度质量 0.575 kg/m 悬挂绳根数 5根随行电缆单位长度质量 1.4kg/m 随行电缆根数 1根 轿相尺寸（宽×深） B×A ＝1600mm×1500 提升高度 H ＝9m 顶层高度OH=4500mm 底坑深度PP=1400mm二、 曳引条件和比压计算1、曳引力计算 曳引力的计算在GB7588－2003《电梯制造与安装安全规范》的附录M 中有如下公式规定：用于轿厢装载和紧急制动工况；用于轿厢滞留工况（对重压在缓冲器上，曳引机向上方向旋转）。
式中：f ——当量摩擦系数；α——钢丝绳在绳轮上的包角，rad ；α=168.8×180π=2.945T 1，T 2——曳引轮两侧曳引绳中的张力。
对于带切口的半圆槽，当量摩擦系数式中：β——下部切口角度值； γ——槽的角度值；μ—摩擦系数（装载工况时μ=0.1; 轿厢滞留工况时μ=0.2; ）紧急制动工况时 则○1轿厢装载工况 T 1/T 2的静态比值按照轿厢载有125％额定载荷在井道的不同位置时的最不利情况进行计算。
在载有125％额定载荷的轿厢位于最低层时为最不利情况，此时曳引轮两侧曳引绳中的张力分别为： T 1=（P ＋1.25Q ＋M SRcar ）g n T 2=（M cwt ＋M CRcwt ＋m DP ）g n式中：P ——空轿厢重量，kg; Q ——额定载重量，kg;M SRcar ——轿厢侧悬挂绳重量，kg ;M cwt ——对重重量，kg （平衡系数取0.46，则M cwt = P ＋0.46Q ）;g n ——标准重力加速度，m/s 2;m DP ——对重侧导向轮惯量J DP /R 2的折算质量和，kg; 则503.11623244013161040100025.1115021===++⨯+T Tαf T T e≥21αf T T e ≤21γβγβπβγμsin sin )sin (cos 422+----=f 085.01011.0==+v μ1876.01.040sin 95sin )sin (cos 41804018095295240=⨯=+----πππ装载f 1613.0085.040sin 95sin )sin (cos 41804018095295240=⨯=+----πππ制动f 3792.02.040sin 95sin )sin (cos 41804018095295240=⨯=+----πππ滞留f 带切口的半圆槽γβ轿厢装载和紧急制动工况vv P+Q T2?530T1m DP MSRcarM TravP+1.25QM cwtM SRcwte f 装载a =e 0.1896×2.945=1.7478>1.503即 T 1/T 2≥e fa符合轿厢装载工况计算。
目录1、概述2、引用标准及参考文献3、主要技术性能参数4、曳引系统的计算5、曳引条件计算6、悬挂绳安全系数计算7、导轨强度与变形计算8、结构计算9、缓冲器的验算10、安全钳的选用11、限速器的选用12、顶层空间和底坑的计算13、轿厢净面积计算14、轿厢通风面积的计算1、概述：TWJ800/1.75m/s (VVVF)交流变频变压无机房电梯，是我公司吸收引进国内最新技术，研制开发的，针对电梯井道环境相对苛刻，不能设立机房的建筑物中安装的乘客电梯。
该电梯的主控元件采用苏州默纳克一体机，富士接触器，其他安全部件采用国内知名电梯配套厂家生产的产品，从而保证了产品的高性能、高质量、和高稳定性，以满足用户的需要。
本设计计算书主要针对曳引系统、悬挂系统及安全装置等进行验算。
2、引用标准及参考文献：（1）GB7588-2003《电梯制造与安装安全规范》；（2）GB/T10058-2009《电梯技术条件》；（3）GB/T10059-1997《电梯试验方法》；（4）GB/T10060-93《电梯安装验收规范》；（5）GB8903-2005《电梯用钢丝绳》；（6）JG/T5072.1-1996《电梯T型导轨》；（7）《机械工程手册》第67篇第8章电梯（机械工程手册编辑委员会编）；（8）《机械工程手册》（日本机械学会编）；（9）《电梯与自动扶梯原理、结构、安装、测试、》（上海交通大学出版社）；3、主要技术性能参数a.电梯种类：无机房乘客电梯；b.电梯型号：TWJ800/1.75 (VVVF)c.轿厢净尺寸：1250X1500（宽X深），中分门；d.载重量Q=800kg；e. 轿厢自重P=960kg；f. 曳引比：2：1；i=2；g. 对重重量Mcwt=1650；h. 提升高度h=50.65m；i. 顶层高度（OH）=5.3m；j. 井道全高H=57.95m；k. 対重轮=轿底轮=φ400；l.根据GB7588-2003规定K电梯平衡系数在0.4~0.5范围内，取K=0.5;m.无齿轮主机机械传动总效率，η=0.91;n.拖动方式：交流变频变压调速（VVVF）;o.控制方式：微机集选控制（JX）;p.电梯额定速度：V=1.75m/s ;4、曳引系统的计算4.1、电梯曳引机电动机的起、制动及正反转频繁，且负载变化大，工作运行情况复杂，要精确计算电动机功率是很复杂的，根据机械工程手册的推荐：电动机功率计算N W=QV（1-K）= 800×1.75×0.5 =7.54kw102η102×0.91选用沈阳蓝光无齿轮WYT-S1.75C曳引机其参数如下:额定功率N We=9.7kw 曳引轮直径D t=φ400曳引绳根数(n)×直径(dr)=5×φ10 额定转速ne=168r/min切口角β=95°曳引机允许最大轴载荷5500kg标准重力加速度g n=9.81m/s24.2、额定转速验算n a =60.V. i=60×1.75×2 =167 r/min<n适用π.D tπ×0.40 4.3、扭矩计算曳引轮输出额定扭矩M1M1=9550.NWe. i.η=9550×9.7×2×0.91 =1009.56Nmn a167实际运行扭矩M 2按超载10％计算: M 2= (1.1－K)Q .gn .D t = (1.1-0.5)×800×9.81×0.40 =470.88Nm<M 1 2.i 2x2 符合要求4.4、 主轴最大静载荷TP S - 悬挂部分的钢丝绳质量，按下式计算P S =n x qs xh,式中qs-单根钢丝绳每米重qs=0.358kg/m, h-提升高度，h=50.65 m ，n-钢丝绳根数n=5，则P S = 5 x 0.358kg/m ×50.65=90.67kg,P b - 悬挂部分的补偿链质量，按下式计算P S =nb x qb xh,式中qb-单根补偿链每米重，qb=1.12kg/m, h-同前，h=50.65 m ，nb-补偿链根数，nb=2则P b = 2 x 1.12kg/m ×50.65=133.46kgP d - 悬挂部分的随行电缆质量，按下式计算P d =nd x qd xl,式中qd-单根随行电缆每米重，qb=0.992kg/m, l-随行电缆长度，l=H+15=72.95 m ，nd-补偿链根数，nb=1则P d = 1 x 0.992kg/m ×72.95=72.3664kgT=(P+1.25Q+ P S + P b + P d )/2 =(960+1.25 x 800+90.67+133.46+72.3664=2256.496<5500kg 通过4.5、 轿厢上行超速保护装置-曳引机制动器选用计算：使轿厢上行超速保护装置动作的电梯速度监控部件是限速器，减速制动部件是曳引机制动器。
XXXX5000/0.5—J交流调频调压调速载货电梯计算书XXXXXXX目录1.前言2.电梯的主要参数3.传动系统的计算3.1曳引机的选用3.2平衡系数的计算3.3曳引机电动机功率计算3.4曳引机负载转矩计算3.5曳引包角计算3.6放绳角计算3.7轮径比计算3.8曳引机主轴载荷计算3.9额定速度验算3.10曳引力、比压计算3.11悬挂绳安全系数计算3.12钢丝绳端接装置结合处承受负荷计算4.主要结构部件机械强度计算4.1轿厢架计算4.2轿底应力计算4.3轿厢壁、轿门壁、层门壁强度、挠度计算4.4轿顶强度计算4.5绳轮轴强度计算4.6绳头板强度计算4.7机房承重梁计算5.导轨计算5.1轿厢导轨计算5.2对重导轨计算6.安全部件计算6.1缓冲器的计算、选用6.2限速器的计算、选用6.3安全钳的计算、选用7.轿厢有效面积校核8.轿厢通风面积校核9.层门、轿门门扇撞击能量计算10.井道结构受力计算10.1底坑预埋件受力计算10.2层门侧井道壁受力计算10.3机房承重处土建承受力计算10.4机房吊钩受力计算11.井道顶层空间和底坑计算11.1顶层空间计算11.2底坑计算12. 电气选型计算（变频器的容量，应急电源容量、接触器、主开关、电缆计算）13. 机械防护的设计和说明14. 轿厢地坎和轿门至井道表面的距离计算15. 轿顶护栏设计16.轿厢护脚板的安装和尺寸图17.开锁区域的尺寸说明图示18.操作维修区域的空间计算(主机、控制柜、限速器、盘车操作)19.轿厢上行超速保护装置的选型计算（类型、质量围）20.引用标准和参考资料1.前言本计算书依据GB7588、GB/T10058、GB/T10059、GB10060等有关标准及有关设计手册，对KJDF5000/0.25—J（VVVF）载货电梯的传动系统、主要部件及安全部件的设计、选用进行了计算、校核。
2.电梯的主要参数2.1额定载重量：Q=5000kg2.2空载轿厢重量：P1=1650kg2.3补偿链及随行电缆重量：P2=100 kg（适用于提升高度30m，随行电缆以40m 计）2.4额定速度：v=0.25m/s2.5平衡系数：ϕ=0.452.6曳引包角：α=180︒2.7绕绳倍率：i=22.8双向限速器型号：XS12B （机械厂）2.9安全钳型号：AQ5A （机械厂）2.10轿厢、对重油压缓冲器型号：YH3/80 （机械厂）2.11钢丝绳规格：16NAT8⨯19S+FC1370/1770ZS2.12钢丝绳重量：P3=800kg2.13对重重量：G=3900 kg2.14曳引机型号：YJ300 （常熟市顺达电梯曳引机厂）3.传动系统的计3.1曳引机的选用曳引机选用常熟市顺达电梯曳引机厂产品，曳引机主要参数： 规格：YJ300 额定载重：Q=5000 kg 轿厢额定速度：V=0.25m/s 曳引轮直径：D=725 绳槽：Φ16×6 转速：985rpm额定转矩：5446.5N ·m 额定功率：18.5kW 悬挂比：2：1最大轴负荷：22500 kg 曳引机自重：1050 kg 、3.2平衡系数的计算ψ＝（G －P1）/ Q ＝（3900－1650）/5000＝0.45 ∴满足规要求 3.3曳引机电动机功率计算=13.48kW选用电动机功率：18.5kW 。
乘客电梯FK1000/设计计算书编制：谭忠宏校对：批准：富士通电梯（深圳）有限公司目录1、电梯设计计算说明2、电梯的技术参数3、曳引机的校核计算4、曳引轮输出额定扭矩计算5、曳引轮主轴最大静载荷计算6、曳引能力与比压的计算7、钢丝绳安全系数的计算8、轿架上梁强度和刚度计算9、轿架下梁的强度计算10、轿架螺栓的计算11、导轨支架间距验算12、井道顶层高度的计算13、井道底坑深度的计算14、安全钳选型计算15、限速器动作速度验算16、限速器钢丝绳的校核17、绳头拉杆的计算18、满载轿厢上行时手动盘车力计算19、缓冲器的选项型计算20、轿厢轮轴强度计算21、轿厢导轨强度计算22、承重梁强度计算23、电梯轿厢内控有效面积核算24、电梯轿厢通气面积核算25、轿顶护栏核算26、轿门至井道前壁、层门地坎、层门距离核算27、电梯设计许用值和安全系数28、参考文献FK1000/乘客电梯设计计算说明VVVF变频调速乘客电梯是富士通电梯(深圳)有限公司在原ACVV交流调速电梯的基础上,通过引进国外选进技术,通过消化吸收后,采用优化设计而成,具有国内先进水平。
有加减速度曲线圆滑、乘座电梯舒适感好、运行平稳、噪间低等长处。
咱们的电梯采用意大利西威公司出产的电梯专用变频器，功度为15KW。
控制系统采用BP32们微机控制。
轿厢是用板式压制的结构件，强度高、刚性好、美观大方。
而安全件则选用经国家认可的查验所查验为合格的产品，如安全钳、限速器、门锁、缓冲器等。
咱们生产的FK1000/电梯有以下优势：1.调频、调压、调速微电脑控制的电梯，以控制电压和周波数作持续性转变的新型方式，依照现代社会的需要和人体的生理适应需求，运用优化设计而适应人体在运行中所要的舒适感。
求得理想运行优化曲线：平稳、无噪音。
平层精度在±3之内，确保运行安全性，保证了人民的生命安全。
2.提高电梯运行速度：电梯的运行速度提高，加速了衡宇的高层化。
目前的电梯速度达到7m/s。
比无机房载货电梯设计计算书集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-T H J W2000/0.5－J X W 变频调速（无机房）载货电梯设计计算书波士顿电梯（苏州）有限公司一、电梯的主要参数二、曳引条件的计算三、平衡系数的计算四、限速器的选型计算五、限速器绳的计算（直径、安全系数）六、安全钳的选型（型式、动作所需提拉力、质量范围）七、缓冲器的选型计算（型式、质量范围、行程）八、轿厢上行超速保护装置的选型计算（类型、质量范围）九、曳引机的选型计算（功率、输出扭矩、速度和主轴负荷）十、曳引轮、滑轮节圆直径与钢丝绳直径的比值计算十一、盘车力的计算十二、悬挂绳或链安全系数计算十三、机房地板受力要求，底坑地面受力要求，使用膨胀螺栓时对井道壁的要求，机房井道的其它要求十四、导轨强度和变形计算十五、轿厢和门系统计算说明十六、轿厢面积、通风面积计算十七、轿厢地坎和轿门至井道内表面的距离计算十八、玻璃门和轿壁的计算（安装固定方式、玻璃轿壁上扶手固定方式的图示说明）十九、轿顶护栏设计二十、轿厢护脚板的安装和尺寸图二十一、开锁区域的尺寸说明图示二十二、轿架的受力强度计算和安全系数二十三、井道顶层和底部空间的计算二十四、操作维修区域的空间计算(主机、控制柜、限速器、盘车操作)二十五、无机房电梯的特殊要求计算二十六、工作区域空间设计说明二十七、机械制停装置的设计说明（安装位置和强度校核）二十八、动态测试和救援说明二十九、电气选型计算（变频器的容量，应急电源容量、接触器、主开关、电缆计算）三十、机械防护的设计和说明一、电梯的主要参数额定载重量：Q=2000kg=1800kg空载轿厢重量：P1对重重量:W=2800kg随行电缆重量：P=150kg2额定速度：0.5m/s平衡系数：0.5曳引包角：180°曳引方式：4：1悬挂绳（曳引绳）根数：n=5电动机功率：6.0KW时机转速：n=95.5r/min曳引轮直径：D=400mm随行电缆根数：2根随行电缆单位长度质量：104kg/m提升高度：6100mm轿厢尺寸：1850×2400×2200mm（宽×深×高）限速器型号：OX-187宁波奥德普电梯配件有限公司安全钳型号：SAQ4佛山市南海区永恒电梯配件厂缓冲器型号：轿厢：ZDQ-A-12沈阳祺盛机械有限公司对重：ZDQ-A-13沈阳祺盛机械有限公司钢丝绳规格：10NAT8×19S+FC1370/1770ZS无锡通用导轨：轿厢：T89/B；浙江浩圣电梯导轨有限公司：对重：TK5A；浙江浩圣电梯导轨有限公司二、曳引条件的计算电梯曳引必须满足下列条件：T 1/T 2×C 1×C 2≤e f α式中T 1/T 2轿厢处于125%额定载荷下，轿厢位于最低层站及空载轿厢位于最高层站情况下，曳引轮两边曳引绳中的最大静拉力与最小静拉力之比。
一．主要性能参数1．电梯型号：TKJ1000/2.5-JXW(VF)；2．额定载重量：Q＝1000kg（13人）；3．额定速度：V＝2.5m/s；4．拖动方式：交流变频调速(VF)；5．控制方式：集选(JX)；6．控制装置：微机板（PC）；7．最大层站数：8层5站；8．最大提升高度：H＝33m；9．平衡系数：φ＝0.5；10．绕绳比：i＝2:1；11．曳引包角：α＝315º＝5.5rad；12．系统机械效率：η＝1；13．钢丝绳根数及规格：n×φ=6×10；14．轿厢空载质量：P1=1500 Kg；15．对重质量：G=1950 Kg（平衡系数Φ＝0.45）。
二．主要部件配置1．曳引机：WYJD250-1000F6（导向轮直径D y=Φ400）；2．控制柜：TOTAL3000（集选控制变频调速）；3．轿厢：T070001.00(轿厢净面积1600×1500)；4．轿门系统：T090001.00（自动门机：TKP131-06）；5．轿门保护装置：光幕；6．层门系统：T100001.00（层门装置：TKP161-05）；7．层门闭锁装置：MKG161-01；8．限速器：XS18A 2.5m/s；11．安全钳：AQJ3000 2.5m/s；13．缓冲器：YH2/420 2.5m/s；14．绳头组合：φ10带巴氏合金；15．预张拉钢丝绳：9×19S＋9+7x1wRc-Φ10；16．电梯导轨：T90/B、T90/B。
三、曳引机选型计算：电梯传动系统如下图，曳引轮钢丝绳包角α＝315º。
T1=T1 .R=(P1+Q).R/2 =(1500+1000)×0.205/2=256.25Kg .m曳引轮对重侧输出转距：T2=T2 .R=G .R/2 =1950×0.205/2=199.88Kg .m电动机输出最大扭距：T=(T1-T2). 9.8 = (256.25-199.88)×9.8=552.43N .m∴所选电动机型号WYJD250-1000F6，额定转距为707 N .m，大于电动机输出最大扭距，满足要求。
鉴定文件之十T K J2000/1.0-J X W(V V V F)交流变频调压调速乘客电梯产品设计计算书南海市奥特电梯有限公司二00三年六月目录1、计算说明2、主要技术性能参数3、传动系统计算3.1参数3.2电动机功率计算及选用曳引机3.3验算电梯额定运行速度3.4曳引条件计算3.5绳槽比压验算3.6钢丝绳安全系数验算4、结构计算4.1轿厢架计算4.1.1参数及材料几何特性4.1.2轿厢架上梁计算4.1.3下梁计算4.1.4立梁计算4.1.5轿厢架联接螺栓强度校核4.2承重梁计算4.2.1承重梁支反力计算4.2.2承重梁应力计算4.2.3承重梁挠度计算4.3导轨弯曲应力计算5、安全部件验算5.1限速器验算5.1.1动作速度校核5.1.2限速器绳的张紧力验算5.2安全钳验算5.3缓冲器验算6、电气计算说明6.1调速系统计算6.2控制系统计算7、参考资料产品设计计算书1、计算说明TKJ1000/1.6-JXW(VVVF)型交流变频调压调速乘客电梯设计依据为GB7588-1995《电梯制造与安装安全规范》和GB/T10058-1997《电梯技术条件》。
根据GB/T7025.1-1997电梯主参数及轿厢、井道、机房的形式与尺寸进行规范设计。
2、主要技术性能参数额定载荷：Q=2000kg额定速度：V=1.0m/s平衡系数：取0.45提升高度：H=70m(20层)轿厢总质量:G=1800kg对重总质量:W3=2700kg平衡链质量:W1=220kg(3kg/m)电缆重量:W2=80kg钢丝绳规格:GB8903-88 8×19S+NF Φ13×5(根)3、传动系统验算3.1参数电梯起动加速度和制动减速度:a≤0.9 m/s2曳引传动总效率:η=0.55钢丝绳与绳轮间摩擦系数:μ=0.09钢丝绳许用安全系数:[S]=12钢丝绳总重量:W4=230kg3.2电动机功率计算及选用曳引机(1-φ).Q.V (1-0.45)×2000×1.0P===19.6KW102.η102×0.55选用佛山南洋电梯机械厂生产型号为YJVF10型VVVF电梯曳引机,有关技术参数如下:电动机功率:P=22kW 电动机转速:n e =1450r/min 曳引机传动比:i=49:2 曳引轮节圆直径:D=660mm 导向轮直径:D R =520mm 曳引比：m= 2：1曳引包角:a=180°(按机房实际计算) 曳引轮槽型为切口槽:角度β=95° 曳引钢丝绳根数:n=5 曳引钢丝绳直径:d=13mm3.3验算电梯额定运行速度V.n πD 1450×π×0.66×2 V= ==1.02m/s 60im 60×49×21.02-1.0 ×100%=102% 1.0根据GB10058-1997《电梯技术条件》第3.3.1条款运行速度不得大于额定速度的105%且不得小于额定速度的92%，结论:满足要求. 3.4曳引条件计算曳引系统简图如(图一),曳引条件应满足下列条件:fa e C C T T ≤⨯⨯2121(1) 式中21T T-在载有125%额定载荷的轿厢位于最低站时及空载轿厢位于最高层站的情况下,曳引轮两边曳引绳中的较大静拉力与较小静拉力之比。
目录一.电梯的工况和受力分析 (1)二.主要技术参数 (3)三.电动机静功率的计算 (4)四.曳引能力验算 (4)1.轿厢平层时钢丝绳不打滑的计算 (5)2.轿厢滞留工况钢丝绳打滑的验算 (6)3.电梯导向轮与钢丝绳直径比校核 (6)4.电梯曳引力矩的计算 (6)五. 电梯运行速度验算 (7)六. 钢丝绳强度计算 (7)七. 绳头装置锥套强度计算 (7)八. 钢丝绳在绳槽中的比压计算 (8)九. 轿厢架的强度计算 (9)1.上梁的强度、刚度计算 (10)2.下托梁的强度、刚度计算 (11)3.下梁的强度、刚度计算 (11)4.斜拉杆的强度计算 (12)5.拉杆座的强度计算 (13)十. 轿厢面积校核 (14)十一.顶层及底坑有效空间的校核 (14)十二．轿厢上、下部位通风孔的计算 (14)十三.电梯导轨的计算 (14)1．轿厢偏载时导轨的计算 (15)2．安全钳动作时导轨的计算 (17)十四.导轨支架强度的计算、刚度 (19)1．轿厢导轨支架的强度、刚度计算 (19)2．组合导轨支架的强度、刚度计算 (21)十五. 限速器的选用计算 (22)1.限速器选用论证 (22)2.限速器钢丝绳不打滑条件计算 (23)十六.安全钳的选用计算 (23)1.电梯各种工况的制停减速度校核 (24)2.轿厢制停距离的计算 (25)十七. 缓冲器的选用计算 (26)十八.无机房承重梁的计算 (26)1.轿厢承重梁的强度、刚度的计算 (27)2.曳引机搁机大梁的强度、刚度的计算 (28)十九.电气计算 (29)1.变频器容量的选型计算 (29)2.制动电阻的选型计算 (30)3.主接触器的选型和计算 (30)4.主电源开关的选型和计算 (38)参考文献 (32)一．电梯的工况和受力分析电梯在正常运行时，以不大于额定载荷的载重量在额定运行速度的条件下工作，曳引电动机的转速为一衡等值，此时曳引钢丝绳两端受的力相等。
设曳引机左转电梯上行，则曳引机右转电梯下行。
由于曳引机在电梯平层时起、制动的需要，曳引电动机出现了加、减速运转，此时曳引钢丝绳两端出现了不平衡的力。
电梯加、减速运行时的工况如下(见右下图)：1．当轿厢载有额定载荷起动上行或以额定速度下行制动时，①重边力在轿厢侧：aS X＝S1=（G+Q）（1+ ）g②轻边力在对重侧：aS d＝S2=（W d）（1- ）g2．当轿厢载有额定载荷起动下行或以额定速度上行制动时，①重边力在对重侧：aS d＝S1=（W d）（1+ ）g②轻边力在轿厢侧：aS X＝S2=（G+Q）（1- ）g3．当轿厢空载起动上行或以额定速度下行制动时，①重边力在轿厢侧：aS x＝S1=（G）（1+ ）g②轻边力在对重侧：aS d＝S2=（W d）（1- ）g-1-4．当轿厢空载起动下行或以额定速度上行制动时，①重边力在对重侧：aS d＝S1=（W d）（1+ ）g②轻边力在轿厢侧：aS x＝S2=（G）（1- ）g式中：G—轿厢自重NQ—额定载重量NW d—对重装臵重量N W d=G+kQ其中：k—对重平衡系数 k=0.45～0.5 2：1客梯取k= 0.45a—电梯起、制动加速度m/s2根据GB7588-1995《电梯制造与安装安全规范》第9章注释之公式中的：g+aC1= 变形为: C1a+a= C1g+gg-a当 0≤v≤0.63时 C1=1.10 a=0.467当0.63≤v≤1.0时 C1=1.15 a=0.684当1.0≤v≤1.6时 C1=1.20 a=0.892当1.6≤v≤2.5时 C1=1.25 a=1.090.467当2.5＜v时 C1≥1.25 a≥=1.09=1.09+v式中：V—额定运行速度m/s 本梯V＝1.0m/s取a=0.684g—重力加速度m/s2北京、上海g=9.81S X—轿厢侧边力NS z—对重侧边力NS1—钢丝绳重边力NS z—钢丝绳轻边力N电梯属于起重机电设备，同时又是轨道运行器，具有超载、超速运行的可能，GB7588-2003第D2篇规定了超载试验时载重量为125％额定载重量；第9.9章规定了限速器允许运行速度不小115%额定速度。
在以下的强度计算中以此为依据。
除此以外，一般的机械强度计算取安全系数≮1.1。
另外，当机械零部受力时，由于结构的不均匀、力的不稳定及受力点的偏差，结构内部会产生剪力、弯矩、甚至扭矩等一系列的复合内应力来平衡外力，计算必须考虑这些复合应力。
本电梯的受力构件所用的材料不低于Q235-A，具有较大的强度屈服极限。
按照莫氏强度理论和现代张力场梁理论及有限元强度理论计算可以得到轻便合理的结构和充分发挥材料的综合强度。
除GB7588强制性规定的计算方法外，一般计算零部件的强度计算按第四强度理论计算综合强度，其理论公式为：λ=σS/σd或=σ0。
2/σd＞1式中：λ—强度储备系数取λ=1.1～1.5为合理σd—当量应力MPa √2τ2 +σ2 +σn2式中：τ—剪应力Mpa τ=[Q max]/A minσ—正应力Mpa σ=[M max]/W minσn—扭应力Mpa σn =[M n max]/W min其中：[Q]—剪切力N，[M]—弯矩N〃m，[M n]—扭矩N〃m二.主要技术参数轿厢自重 G X＝960+258（轿底梁）1218=kg轿门重 G M=138kg (包括门、门机 )附加重 G F=31kg(包括平层、极限、操纵箱、挂线架等)轿厢重量 G= G X + G M + G F =1218+138+31=1387kg额定载重量 Q＝1000kg曳引机永磁同步无齿轮型提升高度以井道总高度80m（22层22站）为参照依据钢丝绳重量 W s=0.347×148×5=257kg (5-φ10)随行电缆重量 W D=0.862×121=104kg (1-60×0.75mm2 )补偿链重量 W L=2×1.25×75=187kg曳引轮直径φ400mm轿底轮直径φ400mm曳引比 i=2:1平衡系数 k=0.45对重重量 W d=G+0.45Q=1387+45×1000=1837kg-3-电动机功率 P=6kW电动机转速 n=95r/min额定运行速度 V＝1m/s=60m/min电梯运行机械效率η=0.68安全钳型式 AQ1(AQZ-Ⅲ)渐进式缓冲器型式 YH4/270油压式三.电动机功率计算根据《电梯与自动扶梯》介绍的计算公式，电机静功率：P V＝Q〃V〃k/6120η＝1000×60×0.475/6120×0.85＝5.479kW式中: η—曳引机效率蜗轮蜗杆传动η＝0.5～0.6，无齿轮传动η＝0.8～0.9。
本梯为2:1无齿轮传动,取η＝0.85。
提升高度80m时，曳引机若选用杭州西子孚信GETM12P60（A）永磁同步无齿轮曳引机，其额定载重1000kg,曳引轮φ400-5×10,连续工作制条件下额定输出功率6kW,额定电流16A,电动机转速95r/min；根据需要也选用宁波申菱WYJ103-02.3永磁同步无齿轮曳引机，其额定载重1000kg,曳引轮φ400-5×10,连续工作制条件下额定输出功率6.7kW,额定电流15A,电动机转速95.5r/min；或选用常熟通润WYT-S1.0D1永磁同步无齿轮曳引机，其额定载重1000kg,曳引轮φ400-5×10,连续工作制条件下额定输出功率6.7kW,额定电流15.6A,电动机转速96r/min。
按GETM12P60（A）计：其功率储备系数λ=6/5.479=1.095结论：选用曳引机合适四.曳引能力验算曳引条件的验算按GB7588-2003第9.3章有以下三个要求：1. 当载有125％额定载荷的轿厢平层时不打滑；2.轿厢不是管空载还是满载，紧急制进动时的减速度不应超过缓冲器作用时的减速度值；3.对重压在缓冲器时轿厢不能上行(即对重滞留时钢丝绳应打滑) ，槽口参数见图2。
1. 轿厢平层时钢丝绳不打滑的计算载荷为Q′=1.25〃Q＝1250kg(1)当载有125％额定载荷的轿厢位于最高层站平层时，重边力S1 在轿厢侧，轻边力S2在对重侧：S1(1)=(G＋Q′＋W D＋W L)〃ｇ/2=(1387＋1250＋38+187)×9.81/2=14038N(合力) S2(1)＝(W d +W s)〃ｇ/2=(1837+257)×9.81/2＝10271N(合力)(2)当空载轿厢位于最低层站平层时，重边力S1对重侧,轻边力S2在轿厢侧：S1(2)＝(W d＋W D＋W L)〃ｇ/2＝(1837+38+187)×9.81/2＝10114NS2(2)＝(G＋W s)〃ｇ/2＝(1218+257)×9.81/2＝7235N （3）曳引系数计算:e fα＝e0.219π＝1.9897α—曳引轮包角(见图1) α＝180°＝π（4）曳引能力的计算:当载有125％额定载荷的轿厢位于最高最层站时-5-(S1(1)/ S2(1)).C1.C2＝(14038/10271)×1.145×0.993＝1.554当空载轿厢在最低层站时(S2(2)/ S2(1)).C1.C2＝(10114/7235)×1.145×0.993＝1.589结论：重力比值小于曳引系数e fα。
即（S1/S2）×C1×C2＜e fa钢丝绳在曳引轮槽中不打滑。
能满足钢丝绳在曳引轮槽中不打滑条件,符合GB7588-2003第9.3a)条的要求，保证电梯正常运行。
2．轿厢滞留工况钢丝绳打滑的验算按GB7588-2003第M2提供的公式:（S1/S2）.C2≥e fa，因对重压在缓冲器上,而曳引轮还在转动。
此时重边力S1在轿厢侧:S1 =（G+Q＇ + W s）〃g/2=（1387+1250＋257）×9.81/2=14195N轻边力S2在对重侧S2 =(Wd + W L＋W D)〃g/2=（0+38+187）×9.81/2=1014N（S2/S1）.C2=(14195/1014) ×1.145×0.993=15.917＞e fa结论：重力比值小于曳引系数e fα。
即（S1/S2）×C1×C2＜e fa钢丝绳在曳引轮槽中打滑。
能满足钢丝绳在曳引轮槽中打滑条件,符合GB7588-2003第9.3c)条要求，保证轿厢蹲底时电梯不能运行。
3.电梯导向轮与钢丝绳直径比校核要求D/d≥40D/d=400/10=40式中：D-导向轮直径φ400mmi2-钢丝绳直径φ10mm结论：符合GB7588-2003第9.2.1条的要求4.电梯曳引力矩的计算：D（Q+G-W d）g 0.400×(1000+1387-1837)×9.81M = = =539.550N-m 2i Y2×2式中：D-曳引轮直径（m ）i Y-曳引比 i Y=1曳引机额定力矩：-6-P g 6×9.81M D=975 i1〃η = 975××1×0.95 =873.885 N-m n 95式中：i1-齿轮比无齿轮为1η-电梯曳引效率 2:1无齿曳引η=0.9～1曳引力矩储备系数λ=587.885/539.550=1.089结论：电梯曳引能力足够五．电梯运行速度验算πD n 0.400×95×πV= = =0.995m/s60i1i2 60×1×2结论：通过调频电梯运行速度在1.0m/s正负0.01m/s,完全与额定运行速度一致。
