空调水力计算书

北区水管立管水力计算书
1.计算依据
本计算方法理论依据是陆耀庆编著的《供暖通风设计手册》和电子工业部第十设计研究院主编的《空气调节设计手册》。

2.计算公式
a.计算摩擦阻力系数的公式采用的是柯列勃洛克－怀特公式。

b.管段损失 ＝ 沿程损失＋局部损失 即：Pg ＝ ΣPl + ΣPd。

c.Pdn ＝ Pd1＋ Σ(Pm×L＋ Pz)。

3.计算结果（异程系统）
南区水管立管水力计算书
1.计算依据
本计算方法理论依据是陆耀庆编著的《供暖通风设计手册》和电子工业部第十设计研究院主编的《空气调节设计手册》。

2.计算公式
a.计算摩擦阻力系数的公式采用的是柯列勃洛克－怀特公式。

b.管段损失 ＝ 沿程损失＋局部损失 即：Pg ＝ ΣPl + ΣPd。

c.Pdn ＝ Pd1＋ Σ(Pm×L＋ Pz)。

3.计算结果（异程系统）。

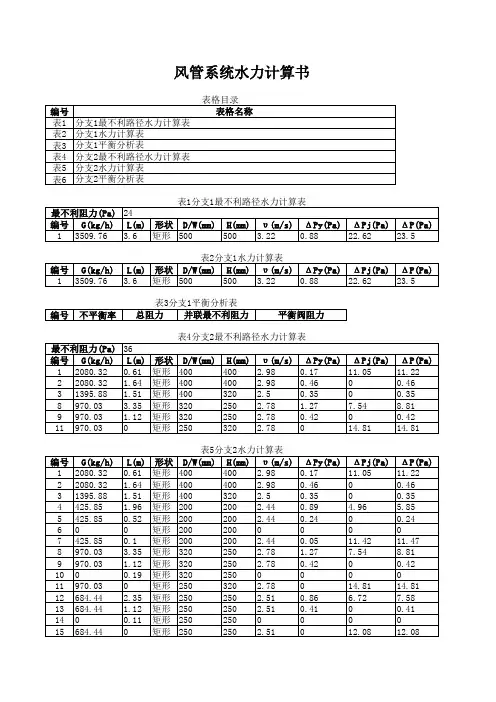

空调风系统水力计算书一、 计算依据《实用供热空调设计手册》第二版 风系统基本参数:气温(℃): 20 ; 大气压力(Pa): 843.8 ; 管材:薄钢板; 绝对粗糙度(米米):0.16;干管推荐流速上限(米/s):10. 干管推荐流速下限(米/s):4..;支管推荐流速上限(米/s):6.; 支管推荐流速下限(米/s):2.;运动粘度(米^2/s):1.57E-05二、 计算公式1. 沿程阻力(Pa)22v d l P m ρλ⋅⋅=∆2. 局部阻力(Pa)22v P j ρζ⋅=∆三、 计算结果1、 PFY.B3(1)-1排风系统1.1 根据地下室空调风管平面图,该风系统最不利环路的水力计算如下:负二层排风管(PFY.B2(4)-1)水力计算表1.2 风系统阻力计算对于地下负二层排风管(PFY.B2(4)-1):P＝沿程阻力+局部阻力+末端风口阻力+消声器阻力＝64.7+180.1+30+50＝324.8Pa风机压头校核:324.8*1.1=357Pa<400Pa,风机选型满足要求.2、XF.(2)C1-1新风系统2.1根据空调风管平面图,该风系统最不利环路的水力计算如下:商业C新风管(XF.(2)C1-1)水力计算表2.2风系统阻力计算商业C新风管(XF.(2)C1-1):P＝沿程阻力+局部阻力+消声器阻力＝19.7+202+50＝272Pa风机压头校核:272*1.1=299Pa<300Pa,风机选型满足要求.3、风机单位风量耗功率计算(1)计算公式W S=P/(3600×ηCD×ηF)式中:W S—风道系统单位风量耗功率[W/(米³/h)]; P—空调机组的余压或通风系统风机的风压(Pa); ηCD—电机及传动效率(%),ηCD取0.855;ηF—风机效率(%),按设计图中标注的效率选择.(2)计算结果选取PFY.B3(1)-1系统为例,则W S＝P/(3600η)＝500/(3600*0.855*0.75)＝0.22。

空调风系统水力计算书一、 计算依据《实用供热空调设计手册》第二版 风系统基本参数：气温(℃)： 20 ； 大气压力(Pa)： 843.8 ； 管材：薄钢板； 绝对粗糙度(mm)：0.16；干管推荐流速上限(m/s)：10. 干管推荐流速下限(m/s)：4..；支管推荐流速上限(m/s)：6.； 支管推荐流速下限(m/s)：2.；运动粘度(m^2/s)：1.57E-05二、 计算公式1. 沿程阻力(Pa)22v d l P m ρλ⋅⋅=∆2. 局部阻力(Pa)22v P j ρζ⋅=∆三、 计算结果1、 PFY.B3(1)-1排风系统1.1 根据地下室空调风管平面图，该风系统最不利环路的水力计算如下：负二层排风管（PFY .B2(4)-1）水力计算表1.2 风系统阻力计算对于地下负二层排风管（PFY.B2(4)-1）：P＝沿程阻力+局部阻力+末端风口阻力+消声器阻力＝64.7+180.1+30+50＝324.8Pa风机压头校核：324.8*1.1=357Pa<400Pa，风机选型满足要求。

2、XF.(2)C1-1新风系统2.1根据空调风管平面图，该风系统最不利环路的水力计算如下：商业C新风管（XF.(2)C1-1）水力计算表2.2风系统阻力计算商业C新风管（XF.(2)C1-1）：P＝沿程阻力+局部阻力+消声器阻力＝19.7+202+50＝272Pa风机压头校核：272*1.1=299Pa<300Pa，风机选型满足要求。

3、风机单位风量耗功率计算（1）计算公式W S=P/(3600×ηCD×ηF)式中：W S—风道系统单位风量耗功率[W/(m³/h)]；P—空调机组的余压或通风系统风机的风压（Pa）; ηCD—电机及传动效率（%），ηCD取0.855；ηF—风机效率（%），按设计图中标注的效率选择。

（2）计算结果选取PFY.B3(1)-1系统为例，则W S＝P/（3600η）＝500/（3600*0.855*0.75）＝0.22。

二、并联环路：
管段1：闸阀0.08+90°焊接弯头0.72+合流三通0.1=0.9
管段2：水过滤器2.0+焊接弯头0.78×2=3.56
管段3：直流三通0.1+闸阀0.08×2+止回阀3.4=3.36
管段4：变径0.1×2+90°焊接弯头0.78×3=2.54
管段5：闸阀0.08×2+90°焊接弯头0.78×2=1.88
管段6：变径0.1+直流三通0.1+90°焊接弯头0.72+闸阀0.08=1 管段1’：闸阀0.08+90°焊接弯头0.72×2=1.52
管段6'：90°焊接弯头0.72×2+闸阀0.08=1.52
冷冻水系统：
四．并联环路：
最不利环路总损失：68760.592Pa
局部阻力系数：
管段1：闸阀0.08+90°焊接弯头0.72+直流三通0.1=0.9
管段2：直流三通0.1+闸阀0.08×2+止回阀3.4=3.66
管段3：水过滤器 2.0+90°焊接弯头0.72+直流三通（旁流三通）1.6+变径0.1=4.42
管段4：90°焊接弯头0.78+闸阀0.08=0.86
管段5：90°焊接弯头0.78+闸阀0.08=0.86
管段6：闸阀0.08+变径0.1+直流三通0.1+90°焊接弯头0.72×2=1.72
管段1'=闸阀0.08+90°焊接弯头0.72×5+三通1.5=2.3
管段6':闸阀0.08+三通1.5+90°焊接弯头0.72×2+变径0.1=3.12。

空调水系统设计计算9.1空调冷冻水系统设计计算空调水系统按照管道的布置形式和工作原理，分为以下几种类型： 1）按供回水管道数量，分为：双管制、三管制和四管制； 2）按供回水在管道内的流动关系，分为：同程式和异程式； 3）按供回水干管的布置形式，分为：水平式和垂直式； 4）按原理分为：开式和闭式； 5）按调节方式分为：定流量和变流量。

该设计中管路不与大气接触，在系统的最高点设置膨胀水箱，系统所需的冷量和热量由风冷热泵机组供给，房间不需要同时供冷、供热，故选用闭式双管系统，冷水、热水共同使用一个管路，具有系统简单，不需要克服静水压力，水泵压力、功率均低，初投资低等优点。

干管的布置采用水平式布管，选用同程式，一次泵，水泵变流量系统。

在一次泵、水泵变流量水系统中，水泵通过变频或其他方法改变转速从而改变流量运行，风机盘管设有电动温控阀（两通阀），可根据房间温度控制电动两通阀的开关，间断调节风机盘管的供水量。

9.2空调冷冻水系统水流量计算冷冻水流量计算公式如下： 质量流量 )(2100t t C Q G p -=(kg/s) （9-1）体积流量 )(36002100t t C Q V p -=ρ (m 3/h) （9-2）式中 O Q —空调耗冷量，kW ；P C —水的比热，Cp=4.18kJ/kg.℃；ρ—水的密度，取值为1000 kg/m 3； 1t —冷冻水供水温度，本设计取7℃； 2t — 冷冻水回水温度，本设计为12℃。

根据以上公式计算各房间冷冻水流量见表9-1：表9-1 风机盘管冷冻水流量以上结果为消除室内冷负荷(不包含新风负荷)所需的冷冻水流量，即风机盘管里冷冻水的流量。

9.3 空调水系统水管的选择及校核计算供水管及回水管据参考有关保温资料进行保温要求。

在空调水系统中常用的是镀锌钢管和不镀锌的无缝钢管，其规格以公称直径（DN ）表示，。

一般是当D ≦100mm 用镀锌钢管，丝扣连接，D ﹥100mm 时，采用无缝钢管，法兰或焊接连接。
