制冷机房布置注意事项制冷机房布置是与设备稳定运行和环境保护密切相关的重要环节。
合理的机房布置能够有效提高设备的运行效率，降低设备故障率，确保机房环境安全稳定。
在进行制冷机房布置时，需要注意一系列细节。
下面将从布置位置、空间设计、设备选型、安全防护等多个方面详细介绍制冷机房布置的注意事项。
一、布置位置的选择在选择制冷机房的布置位置时，需要考虑到以下几个因素：1. 机房距离主要用冷设备的距离：机房应尽量靠近主要冷设备，减少制冷管线的长度，降低能量损耗。
2. 机房离电源的距离：机房应尽量靠近电源，避免因输电距离过远而产生能量损耗。
3. 机房的自然环境：应尽量不选择容易受到外界环境影响的区域，如易受洪水侵袭的低洼地带等。
4. 机房的供排风系统：机房应能够方便地接入供排风系统，保证空气流通和散热条件。
二、空间设计的合理性在进行制冷机房的布置时，需要考虑空间设计的合理性，主要包括以下几个方面：1. 机房的结构：机房结构应能够容纳所有制冷设备，并且便于维护和操作。
2. 排水系统：机房内部应设置合理的排水系统，避免因设备故障或其他原因产生的水浸现象。
3. 通风系统：机房内应设置良好的通风系统，保证空气流通，确保设备正常运行。
4. 空间利用率：应根据机房内设备的数量和大小，合理利用空间，确保设备布置紧凑，便于维护和操作。
三、设备选型的合理性在进行制冷机房的布置时，设备选型至关重要，应考虑以下几个因素：1. 设备的功率和制冷能力：应根据实际需要选择合适的功率和制冷能力的设备，避免过度或者不足造成的能源浪费或者运行不顺畅。
2. 设备的品牌和质量：应选择知名品牌的设备，确保设备的质量和稳定性。
3. 设备的保养和维护：在选择设备时，要考虑设备的保养和维护的难易程度，以避免日后维护成本过高。
四、安全防护的重要性机房安全防护是制冷机房布置的重要内容，需要考虑以下几个因素：1. 防火措施：机房应设置合理的防火设施，包括灭火器、自动灭火系统等，确保在发生火灾时能够及时有效地控制火势。

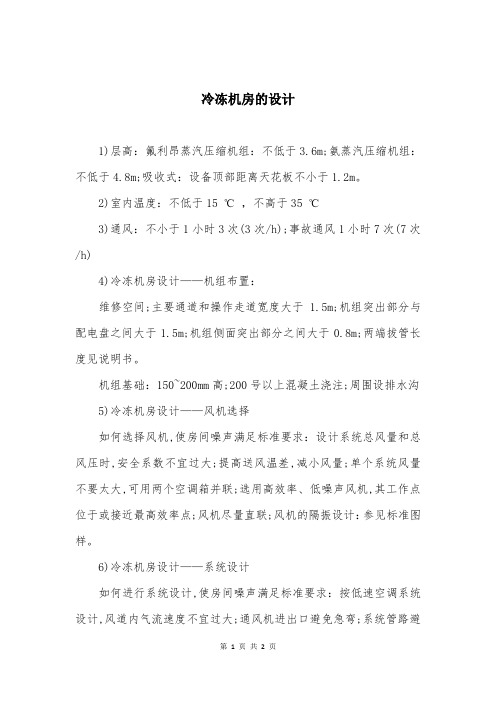

冷冻机房的设计
1)层高：氟利昂蒸汽压缩机组：不低于3.6m;氨蒸汽压缩机组：不低于4.8m;吸收式：设备顶部距离天花板不小于1.2m。
2)室内温度：不低于15 ℃，不高于35 ℃
3)通风：不小于1小时3次(3次/h);事故通风1小时7次(7次/h)
4)冷冻机房设计——机组布置：
维修空间;主要通道和操作走道宽度大于 1.5m;机组突出部分与配电盘之间大于1.5m;机组侧面突出部分之间大于0.8m;两端拔管长度见说明书。
机组基础：150~200mm高;200号以上混凝土浇注;周围设排水沟
5)冷冻机房设计——风机选择
如何选择风机,使房间噪声满足标准要求：设计系统总风量和总风压时,安全系数不宜过大;提高送风温差,减小风量;单个系统风量不要太大,可用两个空调箱并联;选用高效率、低噪声风机,其工作点位于或接近最高效率点;风机尽量直联;风机的隔振设计：参见标准图样。
6)冷冻机房设计——系统设计
如何进行系统设计,使房间噪声满足标准要求：按低速空调系统设计,风道内气流速度不宜过大;通风机进出口避免急弯;系统管路避
免急弯,尤其是主管道与进入房间的支管连接处;少设置调节阀。
7)冷冻机房设计——其他方面
如果房间噪声不满足标准要求，选择消声器：消声弯头、消声静压箱、其它类型消声器;消声器自身的气流再生噪声声级不应大于消声器的静态出口噪声声级消声器安装位置; 风机进、出口处;注意：应当避免消声器后的噪声传入室内再次校核，改变系统或者增加消声器之后,需要重新选择风机,重新校核房间噪声。
低温速冻冷藏冷库设计方案发布时间：0929 11:03:23我公司提高的方案可实现制冷系统的完全自动运行，无需专人值守。
高品质的设备、专业的设计、完善的控制系统、精心的施工可满足用户对冷库性能和可靠性最苛刻的要求。
冷库选用了比泽尔半封闭螺杆系列压缩机、库宝高效冷风机、丹佛斯热力膨胀阀，它们的高性能和高品质能满足用户对可靠性的要求；整个制冷系统与电气控制系统的完美结合，将为用户提供满意的制冷效果；专业化的施工，保证系统内各个部件充分发挥性能；较低的能耗，大大节省了用户的使用费用；充足的备件供应和我公司专业、及时的售后服务解决了用户在使用中的后顾之忧。
一、设计依据：1、按照《冷库设计手册》、《冷库设计规范》GB50072；《制冷设备安装工程施工及验收规范》（GBJ6684）；《工业设备及管道绝热工程施工及验收规范》（GBJ12689）；《工业管道工程施工及验收规范》（GB5023597）；《现场设备工业管道焊接工程施工及验收规范》（GBJ23682）；《机械设备安装及验收规范》进行整个系统的设计施工。
2、工程所在地气象参数资料及建设单位要求。
二、室外设计气象参数（炉霍地区）：夏季室外计算干球温度：31.6℃夏季室外计算湿球温度：26.7℃室外相对湿度：80%室外平均风速：1.0m/s三、设计说明：冷间布局说明：用户提供1000平方米（含冷冻机房）的场地用于修建速冻库、中温冷藏库、高温排酸库。
我公司在由用户提供的建筑平面图，充分了解用户使用情况后，提出以下库间设计方案：该冷库为炉霍县牛羊肉联合加工厂配套设施，主要功能是为省内外各大超市提供精品分割冷鲜牦牛肉。
修建速冻能力为6T/天的速冻库三间，预留一间速冻库，中温冷藏库两间冷藏量分别为270T和480T，高温排酸库三间冷藏量分别为220T、220T、110T，考虑该冷库主要为市场配套以上量已能满足市场的需要。
该库群总共设置13个冷库，其中速冻库三间，预留速冻库一间，中温冷藏库两间，高温冷藏库三间，内容积4000立方米，总库容可达到800吨。
冷库建筑设计要点冷库主要用于食品的冷冻加工和冷藏。
它不同于一般的工业和民用建筑,是一种有严格的隔热性、密封性、坚固性和抗冻性要求的独特结构的建筑。
冷库的分类〉冷库的分类按用途生产性冷库分配性冷库综合性冷库零售性冷库按冷库容量大型冷库（10000t以上)大中型冷库（5000t—10000 t）中小型冷库(500t—5000t）小型冷库（500t以下）按冷藏温度高温冷库(-2℃至+8℃）—20C以上）中温冷库（-10℃至—23℃）；低温冷库(-23℃至30℃）；超低速冻库(-30℃至-80℃)。
低温冷库（—150C以下）工作间 10℃～18℃冷藏库 0℃～10℃冷冻库—18℃~-22℃速冻库 -25℃以下低温库 -60℃～—80℃按结构土建式冷库装配式冷库土（石）洞冷库冷库建筑的组成和结构特点1、冷库由主体建筑和附属建筑组成。
主体建筑包括冷却间、冻结间、冷却物冷藏间、冻结物冷藏间、冰库以及沟通库内外运输的穿堂、、月台和楼(电）梯等；附属建筑包括制冷机房、变配电间、电控间、制冰、包装挑选（整理间）、循环水池等。
主体建筑和附属建筑的内容应根据冷库的实际用途来设置,不宜搞大而全或小而全。
2、冷库在厂区内的布置:冷库应按夏季最大频率风向布置在厂内牲畜、家禽、鱼类等原料区和锅炉房、煤场、污水处理站的上风侧;库区布置应做到近远期结合，以近期为主,适当考虑今后扩建的可能。
库房与厂内建（构）筑物的卫生防护距离。
注: 冷库公称容积小于2000立方米时, 防护距离可适当缩小氨压缩机房的位置应靠近冷负荷最大的冷间，并应有良好的自然通风条件。
变配电室应布置在机器间的附近。
3、库房布置(1)应满足生产工艺流程要求，运输线路要短，避免迂回和交叉; （2）冷藏间柱网尺寸和净高应根据建筑模数和货物包装规格、托盘大小、货物堆码方式以及堆码高度等因素确定;（3) 冷间应按不同的设计温度分区、分层布置；（4）冷间建筑的设计应尽量减少建筑的外表面积。
3设计说明1设计依据1.1本工程的建设主管单位对初步设计或方案设计的批复文件（文件号）；1.2当地城市建设规划管理部门对本工程初步设计或方案设计的审批意见（文件号）；1.3当地消防、人防等有关主管部门对本工程初步设计或方案设计的审批意见（文件号）；注：依据工程性质不同，凡涉及的主管或有关部门均应有审转意见，如环保、卫生、市政、交通、电信、邮政、供水、供电等。
1.4经批准的本工程设计任务书、初步设计或方案设计文件建设方的意见；1.5现行的国家有关建筑设计规范、规程和规定；1.6设计合同（合同号、日期）。
2项目概况2.1本工程建筑名称、建设地点、建设单位、项目设计规模等级、设计的主要范围和内容等；2.2本工程总用地面积m2，总建筑面积m2，其中地下m2，地上m2，建筑基底面积m2，容积率(无容积率要求可不列）；2.3建筑层数、高度:地下层，地上层，建筑高度m；注：建筑高度指规划部门要求限制之内的建筑高度。
2.4建筑结构形式为结构，建筑结构的类别为类，设计使用年限为年，抗震设防烈度为度；注：依据《建筑结构可靠度设计统一标准》GB50068-2001规定分为1、2、3、4类，年限分别为5、25、50、100年。
2.5防火设计的建筑分类为类（仅用于高层）；其耐火等级为地上级，地下级；2.6人防地下室的抗力级别为级,防化等级为级，战时用途为，平时用途为;2.7停车数量:机动车辆，其中:地上辆，地下辆。
非机动车辆;2.8其他指标:如住宅的套型数量，旅馆的客房数与床位数，医院的门诊、人次/日或病房的床位数。
3设计标高3.1本工程±0.000相当于绝对标高为m;(对于复杂的多子项，也可见总平面图）3.2各层标注标高为建筑完成面标高，屋面标高为结构面标高；3.3本工程标高以m为单位，总平面尺寸以m为单位，其他尺寸以mm为单位。
4墙体工程4.1墙体的基础部分详见结施图；4.2承重钢筋混凝土墙体详见结施图，混合结构的承重砌体墙详见建施图；4.3非承重的外围护墙采用MU砌块（多孔砖），用M砂浆砌筑，其构造和技术要求详见；4.4建筑物的轻隔墙为MU砌块（多孔砖）。
建筑设计说明一、设计依据1．郑州大学新校区中心图书馆及东入口大门设计任务书。
2．郑州大学新校区建设（二期）单体建筑方案设计招标文件。
3．郑州市城市规划管理局的建设工程申请复函（2002）郑城规建管（函）字第[0003]号4．郑州大学新校区整体规划总平面、光盘。
二、工程概况1．工程名称：郑州大学新校区中心图书馆2．建筑单位：郑州大学新校区建筑指挥部3．建筑规模：35000平方米（不包括人防部分）4．建设位置：位于新校区东侧中部，详见规划总平面图三、建筑设计说明书1．设计思想·深入理解新校区规划精神，谐调并完善新校区的空间关系。
·创建富有特征性的现代建筑，体现中原文化和民族内涵，使之成为新校区的灵魂。
·形象反映内容，使图书馆的各部分内容符合现代灵活开放的功能要求。
2．总体设计·研究郑州大学新校区的总图结构，由两部分组成。
东区呈较大的矩形为教学主体校区，西区较小的为教工园区，两者以长椿路相隔，以高架桥相连。
西区的南北面以中央“鼓”形绿化共享区为轴，西侧为学生的生活运动区，东侧为教学区。
东西面的轴线则由图书馆、核心教学区楼群和体育场三组建筑群组成。
其中体育场位于西侧，连接西四环路，核心教学区座落于中央绿化共享区，图书馆则正对东入口广场以及连接新校区东区的翠竹街。
分析该轴线的空间形态，核心教学区主要分南北两片，其中同部分应为穿过式的公共空间，体育场和图书馆则以标志性的形态，遥相呼应。
东侧图书馆由于正对着翠竹街，以及自身的特殊性质和地位将成为该轴线的重中之重。
·研究新校区的肌理，均为横向条形趋势，作为东西轴线遥相呼应的体育场和图书馆，则宜处理成较为稳定的建筑形态，由于图书馆连接着东入口广场和核心教学楼群的前广场，如何使两个广场相互渗透和延伸则成为图书馆建筑单体设计的要点之一。
·受传统古建的“回”字形布局的启发，设计者将古建筑布局中央大殿的位置处理成图书馆的交通中枢——大厅，将南北厢房转换成开架书库和阅览，将西边厢房转换成空透的柱廊，五层透高，正对东入口广场和翠竹街，东南西北均以廊桥形式与中央大厅相连，大厅由广场大台阶直上二层，东入口广场和核心教学楼群前广场可通成图书馆底层架空的公共空间相连，成为一体。

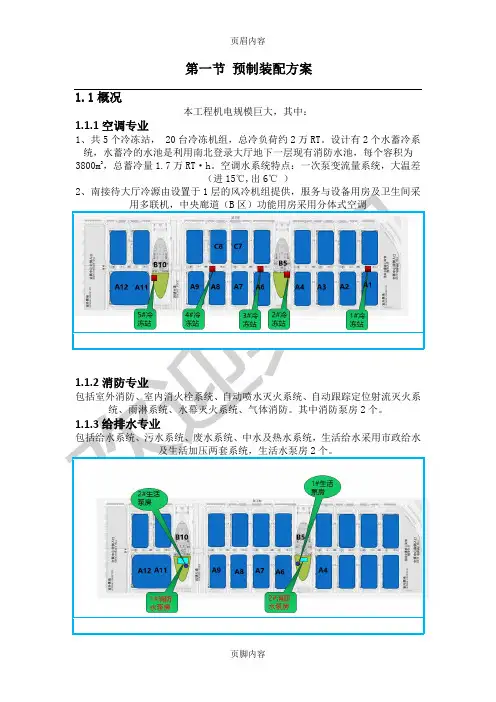

第一节预制装配方案1.1概况本工程机电规模巨大，其中：1.1.1空调专业1、共5个冷冻站， 20台冷冻机组，总冷负荷约2万RT。
设计有2个水蓄冷系统，水蓄冷的水池是利用南北登录大厅地下一层现有消防水池，每个容积为3800m3，总蓄冷量1.7万RT·h。
空调水系统特点：一次泵变流量系统，大温差（进15℃,出6℃）1.1.2消防专业包括室外消防、室内消火栓系统、自动喷水灭火系统、自动跟踪定位射流灭火系统、雨淋系统、水幕灭火系统、气体消防。
其中消防泵房2个。
1.1.3给排水专业1.2预制装配的必要性由于该工程施工时间短，各个工序衔接比较紧凑。
综合考虑，冷冻机房、水泵房等核心机房采用预制化装配施工，以缩短施工时间，其他施工时间较短的部位采用现场施工。
机电装配化施工，主要是在工作面尚未形成时，通过精准建模、管道提前制作，待施工面完成后，将预制管段运至施工现场，进行现场装配施工以缩短现场施工时间。
机电工厂化预制施工各个环节需严格控制，任何一个环节出现差错很1.4预制装配总流程结合该工程施工周期短这一特点，提前插入工厂化预制施工任务，事先完成现场施工管段，以待施工面具备，现场进行装配施工以保证施工节点。
工厂预制化装配施工流程如下：加工厂信息表预制厂内设备布置（3）预制厂（综合支架加工）设置，整体按照一条生产线布置，C型钢全自动成型机、冲床设备、剪板、折弯机、电焊设备等。
（2）风管配件的制作a根据风管的边长比例，选择需设置导流叶片的弯头，导流叶片的迎风侧边缘圆滑，时，设有加固措施。
采用整体放样制作,圆形侧的放样一般以12等分来完成，圆形与方形的过度要一致有序。
变径风管单面变径的夹角宜小于30度，双面变径的夹角宜小于60度，一次性加工成型。
°斜边（或圆弧边）朝向，圆形风管曲率半径倍时转角处设置导流叶片。
应用预制、预加工构件的数字化加工将包括并且不少于如下范围：C型钢及配件等。
1.6.4深化设计及建模设备1:1模型与实物图阀门族库建立模型加入支架头、顺水三通；（5）遇到管道阀门的位置可利用阀门的作为一个管段分节点；（6）确保每一个横向管段都有支吊架支撑。
空调用制冷技术课程设计任务书一、课程设计题目：冷库用制冷机房设计二、原始数据1.制冷系统主要提供冷库用冷冻水，供水与回水温度为：7℃/12℃，空调冷负荷1200kW。
2.制冷剂为：氟利昂（R22）。
3.冷却水进出口温度为：26.3℃/35.3℃。
4.某市空调设计干球温度为28.4℃，湿球温度为25℃。
三、设计内容1.确定设计方案根据制冷剂为：氟利昂（R22）确定制冷系统型式。
2.根据冷冻水、冷却水的要求和条件，确定制冷工况并用压焓图来表示。
3.确定压缩机型号、台数，校核制冷量等参数。
4.根据蒸发温度、冷凝温度选择蒸发器、冷凝器（水冷或空冷），并做其中一个设备（蒸发器或冷凝器）的传热计算。
5.确定辅助设备并选型。
6.编写课程设计说明书。
目录目录 (1)二、制冷压缩机型号与数量选择 (2)三、冷凝器的选择及冷却水系统计算 (7)四、蒸发器的选择与计算： (12)五、辅助设备选型 (12)六、管径的计算 (14)七、所选设备汇总表 (16)一、基本资料制冷系统主要为冷库提供冷量，冷库冷负荷1400KW 。
1.制冷剂为：氨(R717)。
2.冷却水进出口温度为：26.3℃，35.3℃3.某市空调设计干球温度为28.4℃，湿球温度为25℃ 二、制冷压缩机型号与数量选择 1.确定制冷系统型式考虑到目前对臭氧层的保护和全球变暖的趋势等环境方面，以及氨的单位容积制冷能力大、制冷效率高，且价廉等优点，选用R717作为制冷剂。
冷凝器采用卧式壳管冷凝器，冷却剂及载冷剂选用水，蒸发器选用氨卧式壳管蒸发器。
2.确定制冷机房的总制冷量制冷机房的总制冷量应该包括用户实际所需的制冷量以及制冷机组本身和供冷系统的冷损失，应考虑有15%-20%的冷损失，则总制冷量为：1610kW 140015%)(1A)Q (10=⨯+=+=φ 式中ɸ0：制冷系统的总制冷量 Q ：用户实际所需的制冷量A ：冷损失，本设计取15% 3.确定制冷系统设计工况 ⑴冷凝温度t k 的确定冷凝温度指制冷剂在冷凝器中，物质状态由气态转变为液态的温度。
第一部分：工程概况及建设原则与目标一、工程概况1、机房长、宽、高；净空高度、有无地板、地板高度；机房朝向、密封情况。
2、每个机房的设备类型、设备数量、设备功耗。
3、原有空调情况、送回风方式（改造项目）。
4、机房出现问题描述（改造项目）。
5、冷冻水空调系统状况描述：冷冻水供水温度：7℃，回水温度；12℃压力；100Kpa;管路：双路供水或单路供水等。
二、数据中心机房空调设计依据与标准1、设计规范与参考依据根据国家和国际的数据中心机房与空调的标准与规范：●GB50174-2008《电子计算机机房设计规范》●GB/T2887–2000《电子计算机场地通用规范》●ASHRAE (American Society of Heating, Refrigerating and Air-ConditioningEngineers, Inc.) TC9.9●TIA942标准(Telecommunications Infrastructure Standard for Data Centers)●其他数据中心和暖通空调设计规范和文件2、机房设计标准数据中心机房和电力机房内有严格的温、湿度、噪音等要求，机房按国标GB2887-89《计算机场地安全要求》的规定：1）、温度、湿度标准：表2 温度、湿度标准222 C 202 C5C/h并不得结露2）、噪音标准：主机房区的噪声声压级小于68分贝3）、正压密封要求主机房内要维持正压，与室外压差大于9.8帕，机房要求密封运行，减少门窗等区域的冷风渗透。
4）、洁净度要求在表态条件下，主机房内大于0.5微米的尘埃不大于18000粒/升。
5）送风速度送风速度不小于3米/秒。
6）新风需求满足工作人员工作所需的新风要求量，按照30～40m3/h·人计算。
根据机房实际可实施的情况，在过渡季节，引入室外较低温度的冷风，减少机房内空调负荷，减少机房空调能耗。
三、数据中心空调建设原则与目标1）、标准化。
暖通设计说明一、设计依据1.国家设计规范：《民用建筑供暖通风与空气调节设计规范》 GB 50736－2012《建筑设计防火规范》 GB 50016－2014《高层民用建筑设计防火规范》 GB50045-95 （2005年版）《汽车库、修车库、停车场设计防火规范》 GB 50067－2014《汽车库建筑设计规范》 JGJ100－2015《办公建筑设计规范》 JGJ67－2006《公共建筑节能设计标准》 GB 50189－2015《建筑机电工程抗震设计规范》 GB 50981－2014《环境空气质量标准》 GB 3095－2012《声环境质量标准》 GB 3096－2008《房间空气调节器能效限定值及能效等级》 GB 12021.3－2010《多联式空调（热泵）机组能效限定值及能源效率等级》GB21454-2008《全国民用建筑工程设计技术措施---暖通空调.动力》（2009年版）《全国民用建筑工程设计技术措施节能专篇---暖通空调.动力》（2007年版）《公共场所集中空调通风系统卫生规范》 WS394－20122.地方设计规范（上海市）：《公共建筑节能设计标准》 DGJ08-107-2015《公共建筑绿色设计标准》 DG/TJ08-2143-2014《机动车停车库（场）环境保护设计规程》 DGJ08-98-2014《建筑防排烟技术规程》 DGJ08-88-2006《餐饮业油烟排放标准》 DB 31/844-2014《餐饮行业环境保护设计规程》 DGJ08-110-2004《上海市民用建筑工程施工图节能设计文件编制深度规定》沪建交(2012)1273号3.公消【2015】98号-关于执行新版消防技术规范有关问题的通知4.建设单位关于本工程的设计任务书、设计要求和提供的有关资料；5.建筑专业提供的技术文件。
二、工程概况：本工程地块总建筑面积约119110㎡，其中地上面积约87603㎡，地下面积约31507㎡。
.冷冻机房设计2012届建工系系专业: 建筑环境与设备工程学号: 8学生:指导教师: 董圆圆完成日期 2015年1月1日目录第一章设计任务 (3)1.1建筑资料 (3)1.2设计任务 (3)1.3设计步骤 (3)第二章制冷机房 (4)2.1制冷机房的位置选择 (4)2.2冷水机组的选择 (4)2.2.1 冷水机组的装机容量 (5)2.2.2 冷水机组的台数 (5)2.2.3 冷水机组的类型 (5)2.3冷却塔的选择 (6)2.4水泵的选择 (6)2.4.1 冷冻水泵的选择 (6)2.4.2 冷却水泵的选择 (7)2.5补水定压装置的选择 (7)2.6分集水器的选择 (8)2.7水处理设备的选择 (9)2.7.1 软水器和软化水箱 (9)2.7.2 水处理仪 (9)第三章水力计算 (10)3.1沿程阻力 (10)3.2局部阻力 (10)3.3总阻力 (10)3.4水力计算 (10)3.5水力计算表格 (11)第一章设计任务1.1建筑资料1.2 设计任务本楼建筑面积为15000m2，建筑高度为54.3m，一至三层为公共区域，主要包括大厅、餐厅、超市等，一层层高5.1米，二层层高4.5米，三层层高5.1米，四至十四层为客房，层高为3.6m，本楼空调冷负荷QL=1740KW,空调热负荷为QR=1500KW.本工程设计围和容为本楼的空调用冷热源系统设计1.3设计步骤查阅资料，确定制冷机房设计冷负荷(1)选择定型冷水机组并确定台数定型冷水机组有风冷冷水机组和水冷冷水机组两大类，水冷冷水机组又有蒸汽压缩式冷水机组和吸收式冷水机组两种，通过技术经济分析确定所选用的冷水机组种类。
(2)选择冷却塔材质推荐使用玻璃钢，注意冷却塔的设计条件应与冷水机组匹配，否则应进行修正。
(3)布置冷却水管道、冷冻水管道确定管径，并进行阻力计算，选择过滤器、电子水处理仪、集水器、分水器(用户4个环路)等。
(4)选择冷却水泵和冷冻水泵根据流量和扬程进行确定，并考虑备用泵。
(5)选择确定定压补水设备(6)编写设计计算说明书(7)绘制机房平面图、系统图和局部详图第二章制冷机房制冷机房是整个中央空调系统的冷(热)源中心,同时又是整个中央空调系统的控制调节中心。
中央机房一般由冷水机组、冷水泵、冷却水泵、集水缸、分水缸和控制屏、换热器等装置组成。
2.1 制冷机房的位置选择制冷机房通常靠近空调机房，氟利昂制冷设备可以设置在空调机房，规模小的制冷机房一般附设在其他建筑，规模较大的制冷机房(特别是氨制冷机房)宜单独修建。
制冷机房应设置在靠近空气调节负荷中心，一般应充分利用建筑物的地下室。
对于超高层建筑，也可设在设备层或屋顶上。
由于条件所限不宜设在地下室时，也可以设在裙房或与主建筑分开独立设置。
本设计中采用氟利昂制冷设备，因本工程中有地下室可利用故为节省空间，制冷机房设置在地下室二层。
2.2 冷水机组的选择冷水机组是整个空调系统的心脏，为整个系统提供冷水且关系到整个空调系统的日常运行情况。
因此空调系统冷水机组的选择是一个很重要的过程。
一般在选择制冷机时应考虑以下几方面的因素。
机组性能、规格适合使用要求。
如供冷温度、单机制冷量、设备承压能力等。
能源及能耗供应方便和经济。
如电源、热泵或油、气源供应的可能性，电、热、冷综合利用的可能性、经济性。
对周围环境危害的影响要小。
如噪声、振动的影响围；所用制冷剂的毒性、安全性对周围环境的危害程度；ODP值和GWP值要小。
运行可靠、操作围护方便，以及一次性投资和经常运行费用的综合分析比较，对企业的经济效益高，社会效益好。
所以，选择何种制冷机，应根据项目的具体情况及条件进行综合分析比较。
2.2.1 冷水机组的装机容量本设计中的冷水系统是间接式系统，系统冷负荷总计1740kW，对其冷负荷附加至1.14。
冷水机组的负荷为Q=1.14×1740=1983.6kW2.2.2 冷水机组的台数制冷机组一般以选用2~4台为宜，中小型规模宜选用2台，较大型可选用3台，特大型可选用4台。
机组之间要考虑其互为备用和轮换使用的可能性。
同一站房可采用不同类型、不同容量的机组搭配的组合式方案，以节约能耗。
并联运行的机组中至少应选择一台自动化程度较高，调节性能较好，能保证部分负荷下能高效运行的机组。
选择活塞式冷水机组时，宜优先选用多机头自动联控的冷水机组[4]。
综合考虑本设计选用两台冷水机组，每台装机容量为991.8kW。
2.2.3 冷水机组的类型常用的冷水机组有压缩式和吸收式。
其中压缩式制冷机组又分为离心式、活塞式和螺杆式。
考虑到本工程中没有较为方便余热可供利用故本设计选用电动压缩式冷水机组。
冷水机组的冷却方式有风冷冷却和水冷冷却两种方式。
风冷冷水机组宜用于干球温度较低或昼夜温差较大，缺乏水源地区的中小型空调制冷系统[2]。
故本设计采用水冷冷水机组。
螺杆式冷水机组还具有结构简单、紧凑、重量轻、易损件少，可靠性高，维修周期长；在低蒸发温度或高压缩比工况下仍可单机压缩；采用滑阀装置，制冷量可在10~100%围进行无极调节，并可在无负荷条件下启动；对湿行程不敏感，当时蒸汽或少量液体进入机，没有液击的危险；排气温度低，主要由油温控制，对基础要求通常不需要采用隔振措施等。
参考麦克维尔单螺杆式冷水机组的样本，本设计选则的机组型PFS-300.2。
其性能参数如下： -1表2PFS-300.2机组技术参数制冷量(kW) 冷冻水流量(l/s)冷冻水压降(kPa)冷却水流量(l/s)冷却水压降(kPa)制冷剂1028.3 49.2 48.8 57.4 51.9 R134a2.3 冷却塔的选择冷却塔是制冷系统中将热量转移到大气的设备，选用时应根据其热工性能和周围环境对噪声、漂水等方面的要求总和分析比较。
常用的冷却塔有玻璃钢和钢筋混凝土两种。
玻璃钢冷却塔具有冷效高，占地面积小，轻巧，节能等优点，目前应用广泛[6]。
中小型制冷剂的冷却水量一般在65~500m3/h之间，在冷却塔系列中属于中等水量，而逆流式冷却塔热交换率高于横流式，故多选用逆流式冷却塔[2]。
因此本设计采用逆流式玻璃钢冷却塔，将冷却塔防置在屋顶。
根据选用的冷水机组得出其冷却水量为57.4l/s，即206.64m3/h。
据此参照宜兴市裕泰华的电子样本，本设计选用型号为DBNL3-200低噪声型逆流玻璃钢冷却塔。
其技术参数如下：表2-2 DBNL3-250低噪声型逆流式玻璃钢冷却塔技术参数冷却水量(m3/h) 风量(m3/h) 进水压压力(104Pa) 电机功率(kW) 直径(m) 250 134300 3.26 7.5 4.22.4水泵的选择2.4.1 冷冻水泵的选择泵的选择应依据泵的流量和扬程进行选择，对于一次冷水泵的流量应为所对应的冷水机组的冷水量，并附加5%~10%的富裕量。
泵的台数应按冷水机组的个数一一对应。
闭式循环一次泵的扬程为管路、管件阻力、冷水机组的蒸发器和末端设备的表冷器阻力之和，并应附加5%~10%的富裕量。
本设计中有两台冷水机组，故选用两台冷冻水水泵。
单机冷水机组的冷水量为49.2l/s即154.44 m3/h考虑附加5%，则每台泵的流量为Q=1.05×154.44=162.162m3/h本设计中最不利环路的损失150kPa，冷水机组蒸发器的损失为24.3kPa，机房的损失为46.7 kPa，考虑附加10%，则水泵的扬程为H=1.1×(150+46.7+24.3)=243.1 kPa即泵的扬程为24.31m水柱参照恒星冷冻机械制造的电子样本，本设计选用的冷却水泵的型号为6SAP-8，两台使用，一台备用，其技术参数如下表2-3 6SAP-8型水泵技术参数流量(m3/h) 扬程(m) 效率(%) 电机功率(kW) 转速(r/min) 必需汽蚀余量(m) 193 50 84 37 2980 4.42.4.2 冷却水泵的选择冷却水泵的台数宜按冷水机组一一对应，流量应按冷水机组技术资料确定，并附加5%~10%的富裕量。
冷却水泵的扬程由冷却水系统阻力(管道、管件、冷凝器阻力之和)，冷却塔积水盘水位(设置冷却水箱时为水箱最低水位)至冷却塔布水器的高差，冷却塔布水器所需压力组成，并附加5%~10%的富裕量[1]。
本设计选用两台冷却水泵，单机冷水机组的冷却水流量为57.4l/s ，即206.64 m3/h ，考虑5%的附加，则每台泵的流量为Q=1.05×206.64=216.972m 3/h冷却水系统的阻力为24.3 kPa ，冷凝器阻力为27.4 kPa ，冷却塔进水压力为32.6kPa ，冷却塔积水盘至布水器的高差为3.5m ，考虑泵扬程附加10%，则冷却泵的扬程为H=1.1×(24.3+27.4+32.6+35)=131.23 kPa即13.12m 水柱，参照恒星冷冻机械制造的电子样本，本设计选用的冷却水泵的型号为10SAP-6JA ，其技术参数如下：表2-4 10SAP-6JA 型水泵技术参数流量(m3/h)扬程(m)效率(%)电机功率(kW)转速(r/min)必需汽蚀余量(m)30036.976.4759803.32.5 补水定压装置的选择(1)一般采用开式膨胀水箱定压方式。
膨胀水箱的有效容积为膨胀水量p V与调节水量t V之和。
膨胀水量p V=α×V c ×Δt式中， α——水的膨胀系数，取0.0005；C V——系统水容量（L ）；t ∆——水的平均温差，冷水取15℃，热水取45℃。
估算时膨胀量p V：冷水约0.1L/kW ；热水取0.3L/kW调节水量t V为补水泵3min 的流量，且保持水箱调节水位不小于200mm ；最次水位应高于系统最高点0.5m 以上膨胀管应接在循环泵吸入侧总管上，膨胀管上不应有任何截断装置 ，膨胀管按下表确定表2-5 膨胀管的选取系统冷负荷（kW ） <350 350～18001801～35003501～7000>7000膨胀管（DN ）2025405070(2)当采用开式膨胀水箱有困难时，可设置闭式隔膜膨胀水罐或补水泵变频定压方式。
(3)系统的小时泄漏量为系统水容量的1%,系统补水量取系统水容量的2%，全空气冷冻水系统的系统水容量为0.40~0.55l/m2 ，取1，则水容量为L=1×15000=15000L 系统补水量为 Q=15000×2%=300l/h 即0.3m 3/h补水点宜设在循环水泵的吸入段，补水泵流量取补水量的2.5~5倍，补水泵的扬程应比系统静止时的补水点压力高30—50KPa 。
取补水量的3倍则补水泵的流量为Q=3×0.3=0.9 m3/h 扬程为 H=54.3+4=58.3m开式膨胀水箱的有效容积为0.106m 3 对于闭式膨胀水箱，总容积为)1β-=t V V (2-1)式中，t V——调节水量，取补水泵3min 的水量β——系数一般取0.65~0.85，取β=0.7，则 V=0.54/20/(1-0.7)=0.09 m3参照三维能源设备的样本，选取落地式膨胀水箱的型号为NZGP0.8×1-50×2×5，其相关参数如下：表6-7 NZGP0.8×1-50×2×5型落地式膨胀水箱参数泵流量(m3/h)泵扬程(m)调节容积(m3)供水管径 10600.45DN892.6 分集水器的选择分水器起到向各分路分配水流量的作用。
