第二章 Simulink仿真基础

MATLABSimulink模型建立与仿真指南第一章：MATLAB与Simulink简介MATLAB是一种高级的数值计算和科学分析的编程语言，由MathWorks开发。

它提供了强大的数学函数库和绘图工具，使得用户可以进行复杂的数值计算和数据可视化。

Simulink是MATLAB的扩展，是一种用于建立和仿真动态系统的图形化环境。

在MATLAB中，用户可以通过命令行或脚本文件进行计算。

而在Simulink中，用户可以利用图形化界面来搭建系统模型，并进行仿真。

Simulink提供了丰富的预置模块库，用户只需将这些模块连接起来，即可构建复杂的系统模型。

第二章：Simulink模型的基本组成Simulink模型由多个部分组成，包括输入信号、输出信号和系统组件。

输入信号可以是手动输入的常数，也可以是来自其他模型的信号。

输出信号是用户对系统模型感兴趣的结果。

系统组件即模型中的各个模块，这些模块可以完成各种功能，如乘法、滤波、逻辑运算等。

第三章：模型建立与仿真流程1. 确定系统模型的目标和需求：在建立模型之前，需要明确系统模型的目标和需求。

这些可能包括系统的输入输出关系、稳定性要求、性能要求等。

2. 模型建立：根据系统的目标和需求，选择合适的系统组件，并将其连接起来，构建系统模型。

可根据需要进行参数设置，以适应不同的场景。

3. 仿真设置：在进行仿真之前，需要设置仿真参数。

这些包括仿真时间、仿真步长等。

仿真时间指定了仿真的时间范围，仿真步长指定了仿真的时间间隔。

4. 仿真运行：设置好仿真参数后，可以运行仿真。

Simulink将逐步模拟系统的行为，并输出仿真结果。

第四章：Simulink模型调试与优化在进行仿真时，可能会发现模型存在问题，如输出不符合预期、系统不稳定等。

这时需要对模型进行调试和优化。

1. 系统调试：可以通过数据观察、信号域分析等方法，定位系统问题。

更换输入信号、输出信号，或调整模型参数，可以帮助发现问题。

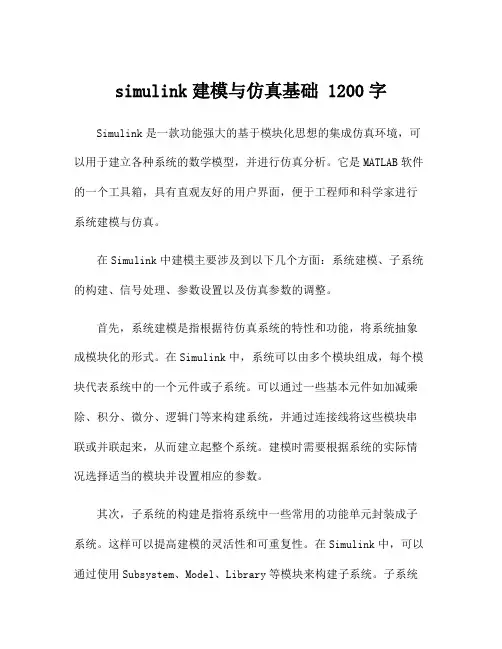

simulink建模与仿真基础 1200字Simulink是一款功能强大的基于模块化思想的集成仿真环境，可以用于建立各种系统的数学模型，并进行仿真分析。

它是MATLAB软件的一个工具箱，具有直观友好的用户界面，便于工程师和科学家进行系统建模与仿真。

在Simulink中建模主要涉及到以下几个方面：系统建模、子系统的构建、信号处理、参数设置以及仿真参数的调整。

首先，系统建模是指根据待仿真系统的特性和功能，将系统抽象成模块化的形式。

在Simulink中，系统可以由多个模块组成，每个模块代表系统中的一个元件或子系统。

可以通过一些基本元件如加减乘除、积分、微分、逻辑门等来构建系统，并通过连接线将这些模块串联或并联起来，从而建立起整个系统。

建模时需要根据系统的实际情况选择适当的模块并设置相应的参数。

其次，子系统的构建是指将系统中一些常用的功能单元封装成子系统。

这样可以提高建模的灵活性和可重复性。

在Simulink中，可以通过使用Subsystem、Model、Library等模块来构建子系统。

子系统可以有不同的层次结构，可以嵌套使用。

通过构建子系统，可以将复杂的系统简化为若干个功能单元，便于理解和维护。

信号处理是Simulink中的一个重要部分，可以对系统的输入信号进行各种处理和转换。

在建模时可以添加各种信号源模块，如正弦信号、方波信号、随机信号等，也可以使用常数或自定义信号源。

同时，还可以添加各种滤波器、放大器等信号处理模块。

信号处理可以用来模拟系统中的各种传感器和执行器，以及信号的滤波、放大等过程。

参数设置是指在建模过程中，对各个模块和子系统的参数进行设置。

参数包括模块的输入输出参数、模块的特性参数、模块的数量和尺寸等。

通过设置参数，可以对系统的行为进行调整，以满足系统的要求。

同时，参数设置还包括对仿真参数的调整，如仿真时间、步长等。

通过合理设置参数，可以使仿真结果更加准确和可靠。

仿真参数的调整是指在建模和仿真过程中，根据系统的实际需求对仿真参数进行调整。

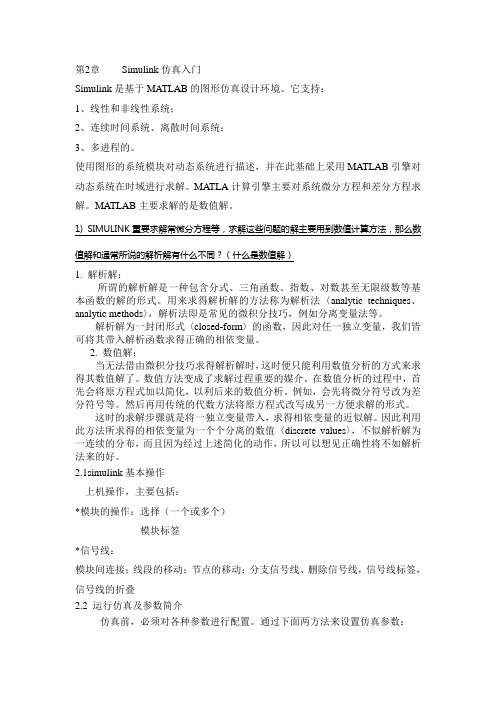

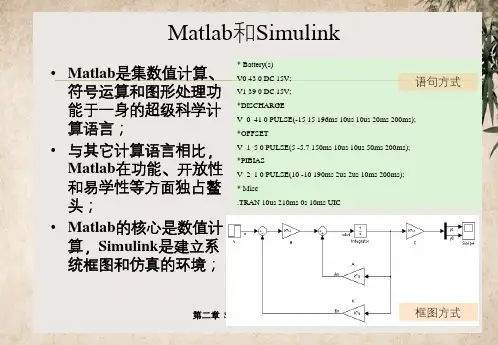

第2章Simulink仿真入门Simulink是基于MATLAB的图形仿真设计环境。

它支持：1、线性和非线性系统；2、连续时间系统、离散时间系统；3、多进程的。

使用图形的系统模块对动态系统进行描述，并在此基础上采用MATLAB引擎对动态系统在时域进行求解。

MATLA计算引擎主要对系统微分方程和差分方程求解。

MATLAB主要求解的是数值解。

1) SIMULINK重要求解常微分方程等，求解这些问题的解主要用到数值计算方法，那么数值解和通常所说的解析解有什么不同？（什么是数值解）1. 解析解：所谓的解析解是一种包含分式、三角函数、指数、对数甚至无限级数等基本函数的解的形式。

用来求得解析解的方法称为解析法〈analytic techniques、analytic methods〉，解析法即是常见的微积分技巧，例如分离变量法等。

解析解为一封闭形式〈closed-form〉的函数，因此对任一独立变量，我们皆可将其带入解析函数求得正确的相依变量。

2. 数值解：当无法借由微积分技巧求得解析解时，这时便只能利用数值分析的方式来求得其数值解了。

数值方法变成了求解过程重要的媒介。

在数值分析的过程中，首先会将原方程式加以简化，以利后来的数值分析。

例如，会先将微分符号改为差分符号等。

然后再用传统的代数方法将原方程式改写成另一方便求解的形式。

这时的求解步骤就是将一独立变量带入，求得相依变量的近似解。

因此利用此方法所求得的相依变量为一个个分离的数值〈discrete values〉，不似解析解为一连续的分布，而且因为经过上述简化的动作，所以可以想见正确性将不如解析法来的好。

2.1simulink基本操作上机操作，主要包括：*模块的操作：选择（一个或多个）模块标签*信号线：模块间连接；线段的移动；节点的移动；分支信号线、删除信号线，信号线标签，信号线的折叠2.2 运行仿真及参数简介仿真前，必须对各种参数进行配置。

通过下面两方法来设置仿真参数：1、simulation-configuration parameters来设置仿真参数；2、模型窗口的空白处右击，弹出simulation-configuration parameters打开。

Simulink仿真摘要：simulink作为matlab的衍生模组，具有强大的仿真能力。

原则上你可以将任意具有明确映射关系的物理量进行仿真模拟。

对于相互间关系不明确的物理量，则可以通过输入输出数据的采集，然后通过模糊控制的方案替代明确的映射关系。

本文主要针对的是以电焊机电路为主，其他仿真为辅的教程性质的文章。

关键词：matlab Simulink 仿真电焊机教程第一章初识软件 (2)1.1 simulink 简介 (2)1.2 simulink基础页面 (2)1.3 常用库的介绍 (3)1.3.1 simulink库 (4)1.3.1.1 常用模块库 (4)1.3.1.2 其他常用子库模块 (6)1.3.2 电气库Simscape (7)1.3.2.1 Electrical库 (7)1.3.2.2 Specialized Technology库 (8)1.4模块连接 (9)第二章简单仿真系统的建立 (11)2.1传递函数S信号仿真 (11)2.1.1 运放环节的等效替代 (11)2.1.2 等效变换 (12)2.1.3 逻辑仿真 (13)2.2电气库仿真 (13)2.3子系统和模块的建立 (15)2.3.1 子系统的建立 (15)2.3.2 模块的建立 (16)第三章复合仿真 (18)3.1 m函数模块 (18)3.1.1 简单编程 (18)3.1.2 部分函数介绍 (19)3.2 整体模型 (21)3.3 仿真注意事项 (22)3.3.1 注意事项1 (22)3.3.2 注意事项2 (23)3.3.3 注意事项3 (24)3.3.4 注意事项4 (24)结语 (25)第一章初识软件Matlab作为一块应用广泛的软件，在许多领域中具有广泛的应用，所以掌握matlab的一些基础运用是一个很有用的技能。

Matlab广泛应用于数字图像处理，程序控制，仿真模拟等多个领域之中。

这款软件的核心基础在于强大的矩阵计算能力，无论是程序处理还是仿真计算，其本质就是通过矩阵运算的方式得出解。
