基于simulink的系统仿真实验报告(含电路、自控、数电实例)

实验七 基于Simulink 的简单电力系统仿真实验一． 实验目的1) 熟悉Simulink 的工作环境及SimPowerSystems 功能模块库； 2) 掌握Simulink 的的powergui 模块的应用；3) 掌握发电机的工作原理及稳态电力系统的计算方法； 4）掌握开关电源的工作原理及其工作特点； 5）掌握PID 控制对系统输出特性的影响。

二．实验内容与要求单机无穷大电力系统如图7-1所示。

平衡节点电压044030 V V =∠︒ 。

负荷功率10L P kW =。

线路参数：电阻1l R =Ω；电感0.01l L H =。

发电机额定参数：额定功率100n P kW =；额定电压440 3 n V V =；额定励磁电流70 fn i A =；额定频率50n f Hz =。

发电机定子侧参数：0.26s R =Ω，1 1.14 L mH =，13.7 md L mH =，11 mq L mH =。

发电机转子侧参数：0.13f R =Ω，1 2.1 fd L mH =。

发电机阻尼绕组参数：0.0224kd R =Ω，1 1.4 kd L mH =，10.02kq R =Ω，11 1 kq L mH =。

发电机转动惯量和极对数分别为224.9 J kgm =和2p =。

发电机输出功率050 e P kW =时，系统运行达到稳态状态。

在发电机输出电磁功率分别为170 e P kW =和2100 e P kW =时，分析发电机、平衡节点电源和负载的电流、电磁功率变化曲线，以及发电机转速和功率角的变化曲线。

G 发电机节点V负荷lR l LLP图 7.1 单机无穷大系统结构图输电线路三．实验步骤1. 建立系统仿真模型同步电机模块有2个输入端子、1个输出端子和3个电气连接端子。

模块的第1个输入端子（Pm）为电机的机械功率。

当机械功率为正时，表示同步电机运行方式为发电机模式；当机械功率为负时，表示同步电机运行方式为电动机模式。

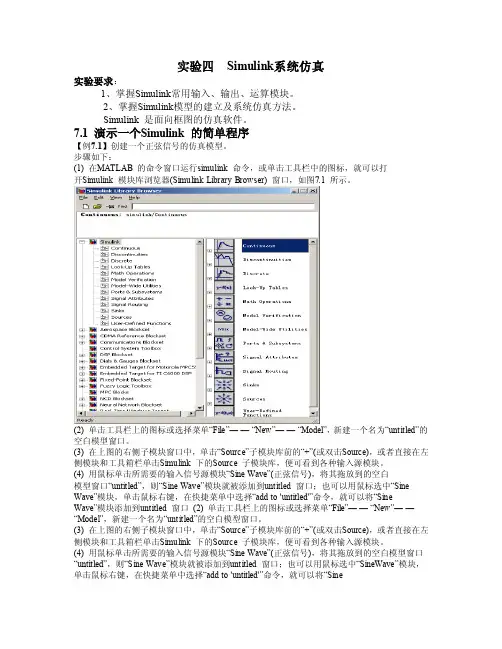

实验四Simulink系统仿真实验要求：1、掌握Simulink常用输入、输出、运算模块。

2、掌握Simulink模型的建立及系统仿真方法。

Simulink 是面向框图的仿真软件。

7.1 演示一个Simulink 的简单程序【例7.1】创建一个正弦信号的仿真模型。

步骤如下：(1) 在MATLAB 的命令窗口运行simulink 命令，或单击工具栏中的图标，就可以打开Simulink 模块库浏览器(Simulink Library Browser) 窗口，如图7.1 所示。

(2) 单击工具栏上的图标或选择菜单“File”——“New”——“Model”，新建一个名为“untitled”的空白模型窗口。

(3) 在上图的右侧子模块窗口中，单击“Source”子模块库前的“+”(或双击Source)，或者直接在左侧模块和工具箱栏单击Simulink 下的Source 子模块库，便可看到各种输入源模块。

(4) 用鼠标单击所需要的输入信号源模块“Sine Wave”(正弦信号)，将其拖放到的空白模型窗口“untitled”，则“Sine Wave”模块就被添加到untitled 窗口；也可以用鼠标选中“Sine Wave”模块，单击鼠标右键，在快捷菜单中选择“add to 'untitled'”命令，就可以将“Sine Wave”模块添加到untitled 窗口(2) 单击工具栏上的图标或选择菜单“File”——“New”——“Model”，新建一个名为“untitled”的空白模型窗口。

(3) 在上图的右侧子模块窗口中，单击“Source”子模块库前的“+”(或双击Source)，或者直接在左侧模块和工具箱栏单击Simulink 下的Source 子模块库，便可看到各种输入源模块。

(4) 用鼠标单击所需要的输入信号源模块“Sine Wave”(正弦信号)，将其拖放到的空白模型窗口“untitled”，则“Sine Wave”模块就被添加到untitled 窗口；也可以用鼠标选中“SineWave”模块，单击鼠标右键，在快捷菜单中选择“add to 'untitled'”命令，就可以将“SineWave”模块添加到untitled 窗口。

MATLAB/Simulink 电力系统建模与仿真实验报告姓名：******专业：电气工程及其自动化班级：*******************学号：*******************实验一无穷大功率电源供电系统三相短路仿真1.1 无穷大功率电源供电系统仿真模型构建运行MATLAB软件，点击Simulink模型构建，根据电路原理图，添加下列模块：（1）无穷大功率电源模块（Three-phase source）（2）三相并联RLC负荷模块（Three-Phase Parallel RLC Load）（3）三相串联RLC支路模块（Three-Phase Series RLC Branch）（4）三相双绕组变压器模块（Three-Phase Transformer (Two Windings)）（5）三相电压电流测量模块（Three-Phase V-I Measurement）（6）三相故障设置模块（Three-Phase Fault）（7）示波器模块（Scope）（8）电力系统图形用户界面（Powergui）按电路原理图连接线路得到仿真图如下：1.2 无穷大功率电源供电系统仿真参数设置1.2.1 电源模块设置三相电压110kV，相角0°，频率50Hz，接线方式为中性点接地的Y形接法，电源电阻0.00529Ω，电源电感0.000140H，参数设置如下图：1.2.2 变压器模块变压器模块参数采用标幺值设置，功率20MVA，频率50Hz，一次测采用Y型连接，一次测电压110kV，二次侧采用Y型连接，二次侧电压11kV，经过标幺值折算后的绕组电阻为0.0033，绕组漏感为0.052，励磁电阻为909.09，励磁电感为106.3，参数设置如下图：1.2.3 输电线路模块根据给定参数计算输电线路参数为：电阻8.5Ω，电感0.064L，参数设置如下图：1.2.4 三相电压电流测量模块此模块将在变压器低压侧测量得到的电压、电流信号转变成Simulink信号，相当于电压、电流互感器的作用，勾选“使用标签（Use a label）”以便于示波器观察波形，设置电压标签“Vabc”，电流标签“Iabc”，参数设置如下图：1.2.5 故障设置模块勾选故障相A、B、C，设置短路电阻0.00001Ω，设置0.02s—0.2s发生短路故障，参数设置如下图：1.2.6 示波器模块为了得到仿真结果准确数值，可将示波器模块的“Data History”栏设置为下图所示：1.3 无穷大功率电源供电系统仿真结果及分析得到以上的电力系统参数后，可以首先计算出在变压器低压母线发生三相短路故障时短路电流周期分量幅值和冲击电流的大小，短路电流周期分量的幅值为Im=10.63kA，时间常数Ta=0.0211s，则短路冲击电流为Iim=17.3kA。

simulink仿真实验报告Simulink仿真实验报告一、引言Simulink是一种基于模型的设计和仿真工具，广泛应用于各领域的工程设计和研究中。

本次实验将利用Simulink进行系统仿真实验，通过搭建模型、参数调整、仿真运行等过程，验证系统设计的正确性和有效性。

二、实验目的本实验旨在帮助学生掌握Simulink的基本使用方法，了解系统仿真的过程和注意事项。

通过本实验，学生将能够：1. 熟悉Simulink的界面和基本操作；2. 理解和掌握模型构建的基本原理和方法；3. 学会调整系统参数、运行仿真和分析仿真结果。

三、实验内容本实验分为以下几个步骤：1. 绘制系统模型：根据实验要求，利用Simulink绘制出所需的系统模型，包括输入、输出、控制器、传感器等。

2. 参数设置：针对所绘制的系统模型，根据实验要求设置系统的参数，例如增益、阻尼系数等。

3. 仿真运行：通过Simulink的仿真功能，对所构建的系统模型进行仿真运行。

4. 仿真结果分析：根据仿真结果，分析系统的动态性能、稳态性能等指标，并与理论值进行对比。

四、实验结果与分析根据实验要求，我们绘制了一个负反馈控制系统的模型，并设置了相应的参数。

通过Simulink的仿真功能，我们进行了仿真运行，并获得了仿真结果。

仿真结果显示，系统经过调整参数后，得到了较好的控制效果。

输出信号的稳态误差较小，并且在过渡过程中没有发生明显的振荡或超调现象。

通过与理论值进行对比，我们验证了系统的稳态稳定性和动态响应性能较为理想。

五、实验总结通过本次实验，我们掌握了使用Simulink进行系统仿真的基本方法和技巧。

了解了系统模型构建的基本原理，并学会了参数调整和仿真结果分析的方法。

这对于我们今后的工程设计和研究具有重要的意义。

六、参考文献1. 《Simulink使用手册》，XXX出版社，20XX年。

2. XXX，XXX，XXX等.《系统仿真与建模实践教程》. 北京：XXX出版社，20XX年。

实验六 基于Simulink 的简单电力系统仿真（一：实验目的(1)掌握Simulink 的工作环境及SimPowerSystems 功能模块库的应用； (2)掌握Simulink 的电力电子电路建模和仿真方法； (3)掌握Simulink 下数学模型的仿真方法；(4)掌握升压、降压斩波电路（Buck Chopper ）的工作原理及其工作特点； (5)掌握PID 控制对系统输出特性的影响。

二、实验原理通过降压斩波电路，电压发生降低，再通过桥式整流器将输入信号变为直流信号，再经过BWM 模块的作用，使输出波形变为三角波信号。

三：实验内容Buck 降压型电路原理图如图6-1所示。

图中，功率管VT 为MOSFET 开关调整组件，其导通与关断由控制脉冲决定；二极管VD 为续流二极管，开关管截止时可保持输出电流连续。

ref V 为输出电压给定参考量；L R 为负载电阻。

系统基本参数为：电源电压)314sin(100)(t t e =；变压器BT 为理想变压器，其变比为1:2=n ；PWM 频率为Hz f PWM 2000=；误差放大器放大倍数为1000=V K ；电阻Ω01.0C R ；整流滤波电容F C μ1000=，PWM 滤波电容F C o μ10=、电感H L 05.0=；负载电阻Ω=10L R 。

系统基本参数见表6.1。

分析Buck 变换器的工作特性。

表6.1 系统基本参数C R（Ω）C （F μ）o C（F μ）L（H）L R（Ω）V KnPWMf（Hz ）0.01 100010 0.05 10 10002:12000K误差放大器比较器refV 锯齿波+-inu Di ini si 1:2LR oC LC R C)(t e 图6.1 Buck 变换器电路图o u VTBTVD+-ou Li +-L u四：实验仿真结果及分析五、实验总结利用simulink进行电子电路系统的仿真，形象直观。

一般步骤为:1、做出电路图，明确问题中所给出的各物理量及其相应的初值问题。

基于Simulink 控制系统仿真与综合设计一、实验目的(1) 熟悉Simulink 的工作环境及其功能模块库； (2) 掌握Simulink 的系统建模和仿真方法；(3) 掌握Simulink 仿真数据的输出方法与数据处理；(4) 掌握利用Simulink 进行控制系统的时域仿真分析与综合设计方法； (5) 掌握利用 Simulink 对控制系统的时域与频域性能指标分析方法。

二、实验内容图2.1为单位负反馈系统。

分别求出当输入信号为阶跃函数信号)(1)(t t r =、斜坡函数信号t t r =)(和抛物线函数信号2/)(2t t r =时，系统输出响应)(t y 及误差信号)(t e 曲线。

若要求系统动态性能指标满足如下条件：a) 动态过程响应时间s t s 5.2≤；b) 动态过程响应上升时间s t p 1≤；c) 系统最大超调量%10≤p σ。

按图1.2所示系统设计PID 调节器参数。

图2.1 单位反馈控制系统框图图2.2 综合设计控制系统框图三、实验要求(1) 采用Simulink系统建模与系统仿真方法，完成仿真实验；(2) 利用Simulink中的Scope模块观察仿真结果，并从中分析系统时域性能指标（系统阶跃响应过渡过程时间，系统响应上升时间，系统响应振荡次数，系统最大超调量和系统稳态误差）；(3) 利用Simulink中Signal Constraint模块对图2.2系统的PID参数进行综合设计，以确定其参数；(4) 对系统综合设计前后的主要性能指标进行对比分析，并给出PID参数的改变对闭环系统性能指标的影响。

四、实验步骤与方法4.1时域仿真分析实验步骤与方法在Simulink仿真环境中，打开simulink库，找出相应的单元部件模型，并拖至打开的模型窗口中，构造自己需要的仿真模型。

根据图2.1 所示的单位反馈控制系统框图建立其仿真模型，并对各个单元部件模型的参数进行设定。

所做出的仿真电路图如图4.1.1所示。

《系统仿真实验》实验报告目录一《电路》仿真实例 (3)2.1 简单电路问题 (3)2.1.1 Simulink中仿真 (3)2.1.2 Multisim中仿真 (4)2.2 三相电路相关问题 (5)二《自动控制原理》仿真实例 (7)1.1 Matlab绘图 (7)三《数字电路》仿真实例 (8)3.1 555定时器验证 (8)3.2 设计乘法器 (9)四实验总结 (11)一《电路》仿真实例2.1 简单电路问题课后题【2-11】如图所示电路，R0=R1=R3=4Ω，R2=2Ω,R4=R5=10Ω,直流电压源电压分别为10V、4V、6V，直流电流源电流大小为1A，求R5所在的支路的电流I。

（Page49）解：simulink和multisim都是功能很强大的仿真软件，下面就以这个简单的习题为例用这个两个软件分别仿真，进一步说明前者和后者的区别。

2.1.1 Simulink中仿真注意事项：由于simulink中并没有直接提供DC current source，只有AC current source，开始的时候我只是简单的把频率调到了0以为这就是直流电流源了，但是并没有得到正确的仿真结果。

后来问杨老师，在老师的帮助下发现AC current source的窗口Help中明确的说明了交流变直流的方法：A zero frequency and a 90 degree phase specify a DC current source.然后我把相角改成90度后终于得到了正确的仿真结果，Display显示I=0.125A，与课本上答案一致。

2.1.2 Multisim中仿真结果：I=125mA=0.125A(因为电流表探针电压电流比是1V/mA)。

2.2 三相电路相关问题【例】三相电路实际连接图如下所示，是通过功率表和电流的读数，验证课本上的相关结论。

解：Multisim中电路图连接如下所示：解：观察各支路的功率和功率因素，验证了以下几点结论：（1）只有纯阻性支路的功率因素为1；（2）纯感性或纯容性支路的功率因素为0，有功功率也为0；（3）混合支路的（容阻、感阻、容感阻）功率因素在0到1之间。

MATLAB/Simulink与控制系统仿真实验报告姓名：喻彬彬学号：K031541725实验1、MATLAB/Simulink 仿真基础及控制系统模型的建立一、实验目的1、掌握MATLAB/Simulink 仿真的基本知识；2、熟练应用MATLAB 软件建立控制系统模型。

二、实验设备电脑一台；MATLAB 仿真软件一个三、实验内容1、熟悉MATLAB/Smulink 仿真软件。

2、一个单位负反馈二阶系统，其开环传递函数为210()3G s s s =+。

用Simulink 建立该控制系统模型，用示波器观察模型的阶跃响应曲线，并将阶跃响应曲线导入到MATLAB 的工作空间中，在命令窗口绘制该模型的阶跃响应曲线。

3、某控制系统的传递函数为()()()1()Y s G s X s G s =+，其中250()23s G s s s+=+。

用Simulink 建立该控制系统模型，用示波器观察模型的阶跃响应曲线，并将阶跃响应曲线导入到MATLAB 的工作空间中，在命令窗口绘制该模型的阶跃响应曲线。

4、一闭环系统结构如图所示，其中系统前向通道的传递函数为320.520()0.11220s G s s s s s+=+++，而且前向通道有一个[-0.2，0.5]的限幅环节，图中用N 表示，反馈通道的增益为1.5，系统为负反馈，阶跃输入经1.5倍的增益作用到系统。

用Simulink 建立该控制系统模型，用示波器观察模型的阶跃响应曲线，并将阶跃响应曲线导入到MATLAB 的工作空间中，在命令窗口绘制该模型的阶跃响应曲线。

四、实验报告要求实验报告撰写应包括实验名称、实验内容、实验要求、实验步骤、实验结果及分析和实验体会。

五、实验思考题总结仿真模型构建及调试过程中的心得体会。

题1、（1）利用Simulink的Library窗口中的【File】→【New】，打开一个新的模型窗口。

（2）分别从信号源库（Sourse）、输出方式库（Sink）、数学运算库（Math）、连续系统库（Continuous）中，用鼠标把阶跃信号发生器（Step）、示波器（Scope）、传递函数（Transfern Fcn）和相加器（Sum）4个标准功能模块选中，并将其拖至模型窗口。

实验报告5Simulink仿真[推荐五篇]第一篇：实验报告 5 Simulink仿真实验五 Simulink仿真（一）一、实验目的1、熟悉Simulink仿真环境2、了解Simulink基本操作3、了解Simulink系统建模基本方法3、熟悉Simulink仿真系统参数设置和子系统封装的基本方法二、实验内容1、在matlab命令窗口中输入simulink,观察其模块库的构成；2、了解模块库中常用模块的使用方法；3、已知单位负反馈系统的开环传递函数为G=100s+2s(s+1)(s+20)建立系统的模型，输入信号为单位阶跃信号，用示波器观察输出。

4、建立一个包含Gain、Transfer Fcn、Sum、Step、Sine Wave、Zero-Pole、Integrator、Derivative等模块构成的自定义模块库Library1；5、建立如图7-12所示的双闭环调速系统的Simulink的动态结构图，再把电流负反馈内环封装为子系统，建立动态结构图。

三、实验结果及分析：图5-1图5-2图5-3图5-4双闭环调速系统的Simulink的动态结构图图5-5把电流负反馈内环封装为子系统的动态结构图双击Subsystem模块，编辑反馈电流环Subsystem子系统，如图5-6所示：图5-6分析：Simulink是Mathworks开发的MATLAB中的工具之一，主要功能是实现动态系统建模、仿真与分析。

可以在实际系统制作出来之前，预先对系统进行仿真与分析，并可对系统做适当的适时修正或按照仿真的最佳效果来调试及整定控制系统的参数，达到提高系统性能。

减少涉及系统过程中的反复修改的时间、实现高效率地开发系统的目标。

Simulink提供了建模、分析和仿真各种动态系统的交互环境，包括连续系统、离散系统和混杂系统，还提供了采用鼠标拖放的方法建立系统框图模型的图形交互界面。

第二篇：仿真实验报告仿真软件实验实验名称：基于电渗流的微通道门进样的数值模拟实验日期：2013.9.4一、实验目的1、对建模及仿真技术初步了解2、学习并掌握Comsol Multiphysics的使用方法3、了解电渗进样原理并进行数值模拟4、运用Comsol Multiphysics建立多场耦合模型，加深对多耦合场的认识二、实验设备实验室计算机，Comsol Multiphysics 3.5a软件。
