汽轮机调速系统组成

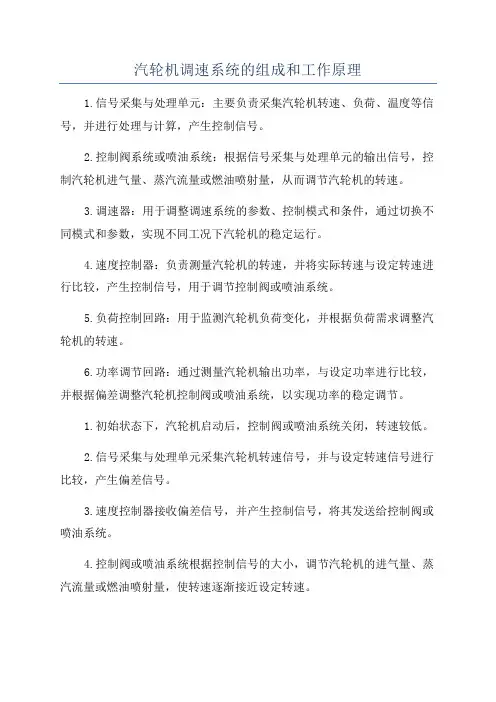

汽轮机调速系统的组成和工作原理1.信号采集与处理单元：主要负责采集汽轮机转速、负荷、温度等信号，并进行处理与计算，产生控制信号。

2.控制阀系统或喷油系统：根据信号采集与处理单元的输出信号，控制汽轮机进气量、蒸汽流量或燃油喷射量，从而调节汽轮机的转速。

3.调速器：用于调整调速系统的参数、控制模式和条件，通过切换不同模式和参数，实现不同工况下汽轮机的稳定运行。

4.速度控制器：负责测量汽轮机的转速，并将实际转速与设定转速进行比较，产生控制信号，用于调节控制阀或喷油系统。

5.负荷控制回路：用于监测汽轮机负荷变化，并根据负荷需求调整汽轮机的转速。

6.功率调节回路：通过测量汽轮机输出功率，与设定功率进行比较，并根据偏差调整汽轮机控制阀或喷油系统，以实现功率的稳定调节。

1.初始状态下，汽轮机启动后，控制阀或喷油系统关闭，转速较低。

2.信号采集与处理单元采集汽轮机转速信号，并与设定转速信号进行比较，产生偏差信号。

3.速度控制器接收偏差信号，并产生控制信号，将其发送给控制阀或喷油系统。

4.控制阀或喷油系统根据控制信号的大小，调节汽轮机的进气量、蒸汽流量或燃油喷射量，使转速逐渐接近设定转速。

5.速度控制器持续监测转速，并根据实际转速与设定转速的偏差，调整控制信号的大小，继续调节控制阀或喷油系统，以达到维持设定转速的目标。

6.同时，负荷控制回路和功率调节回路检测并调节负荷和功率，以确保汽轮机在稳定工况下工作。

需要注意的是，汽轮机调速系统的设计和运行需要具备高度的稳定性和可靠性，因为汽轮机工作时可能面临负荷变化、突然断电或故障等情况，调速系统的响应速度和精度对汽轮机的工作性能和安全运行至关重要。

因此，在设计调速系统时，需要充分考虑系统的鲁棒性、故障检测和容错能力等因素。

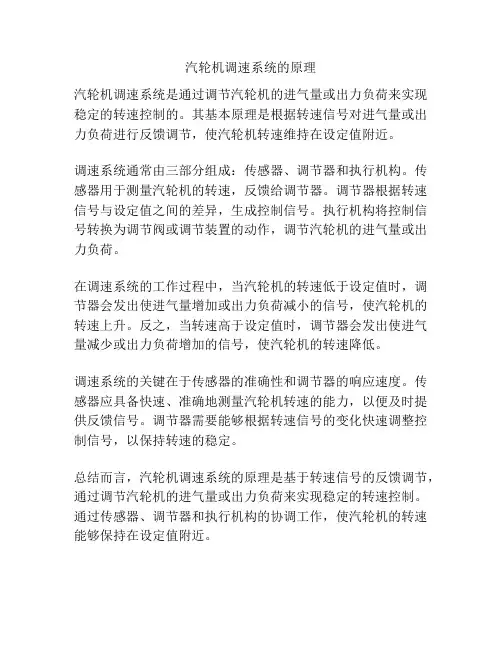

汽轮机调速系统的原理
汽轮机调速系统是通过调节汽轮机的进气量或出力负荷来实现稳定的转速控制的。

其基本原理是根据转速信号对进气量或出力负荷进行反馈调节，使汽轮机转速维持在设定值附近。

调速系统通常由三部分组成：传感器、调节器和执行机构。

传感器用于测量汽轮机的转速，反馈给调节器。

调节器根据转速信号与设定值之间的差异，生成控制信号。

执行机构将控制信号转换为调节阀或调节装置的动作，调节汽轮机的进气量或出力负荷。

在调速系统的工作过程中，当汽轮机的转速低于设定值时，调节器会发出使进气量增加或出力负荷减小的信号，使汽轮机的转速上升。

反之，当转速高于设定值时，调节器会发出使进气量减少或出力负荷增加的信号，使汽轮机的转速降低。

调速系统的关键在于传感器的准确性和调节器的响应速度。

传感器应具备快速、准确地测量汽轮机转速的能力，以便及时提供反馈信号。

调节器需要能够根据转速信号的变化快速调整控制信号，以保持转速的稳定。

总结而言，汽轮机调速系统的原理是基于转速信号的反馈调节，通过调节汽轮机的进气量或出力负荷来实现稳定的转速控制。

通过传感器、调节器和执行机构的协调工作，使汽轮机的转速能够保持在设定值附近。

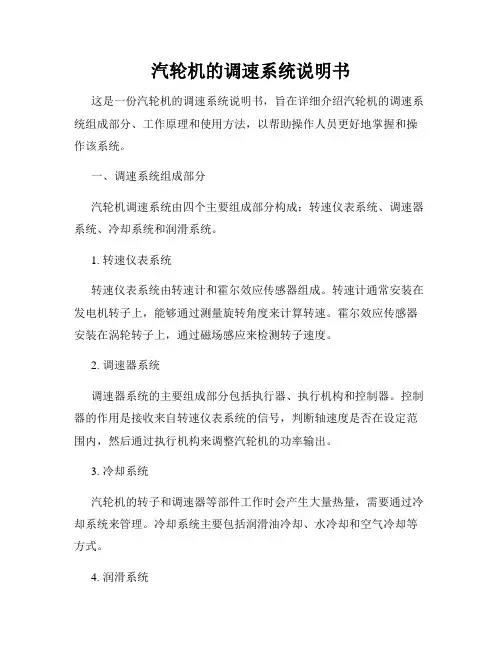

汽轮机的调速系统说明书这是一份汽轮机的调速系统说明书，旨在详细介绍汽轮机的调速系统组成部分、工作原理和使用方法，以帮助操作人员更好地掌握和操作该系统。

一、调速系统组成部分汽轮机调速系统由四个主要组成部分构成：转速仪表系统、调速器系统、冷却系统和润滑系统。

1. 转速仪表系统转速仪表系统由转速计和霍尔效应传感器组成。

转速计通常安装在发电机转子上，能够通过测量旋转角度来计算转速。

霍尔效应传感器安装在涡轮转子上，通过磁场感应来检测转子速度。

2. 调速器系统调速器系统的主要组成部分包括执行器、执行机构和控制器。

控制器的作用是接收来自转速仪表系统的信号，判断轴速度是否在设定范围内，然后通过执行机构来调整汽轮机的功率输出。

3. 冷却系统汽轮机的转子和调速器等部件工作时会产生大量热量，需要通过冷却系统来管理。

冷却系统主要包括润滑油冷却、水冷却和空气冷却等方式。

4. 润滑系统润滑系统是汽轮机正常工作的关键组成部分，主要有压力油泵、油箱和滤清器等设备，用来保证汽轮机各部件的润滑和减少磨损。

二、调速系统工作原理汽轮机的调速系统通过控制汽轮机的功率输出来实现转速的稳定，有利于保持机组的稳定性和安全性。

当汽轮机转速变化时，转速计中的霍尔传感器会产生信号，传送到控制器中，控制器会计算出当前转速与设定转速之间的误差，并将误差信号转化为控制器输出信号。

控制器输出信号经过放大、放大直至适当的电压，然后转移给执行器并控制活塞运动，从而调整汽轮机功率输出，以达到稳定的转速。

三、调速系统的使用方法操作人员应按照以下步骤使用汽轮机的调速系统：1. 在启动汽轮机前，检查各部件是否处于正常状态，确认冷却系统和润滑系统工作正常。

2. 启动汽轮机并监测其转速。

如果转速低于设定转速，则调速器会根据误差信号自动增加汽轮机的功率输出。

3. 监测汽轮机的运行状况，确保转速稳定在设定范围内。

如果有异常情况出现，应立即停机并进行检查。

总之，汽轮机的调速系统是实现汽轮机转速稳定的关键系统，由转速仪表系统、调速器系统、冷却系统和润滑系统组成。

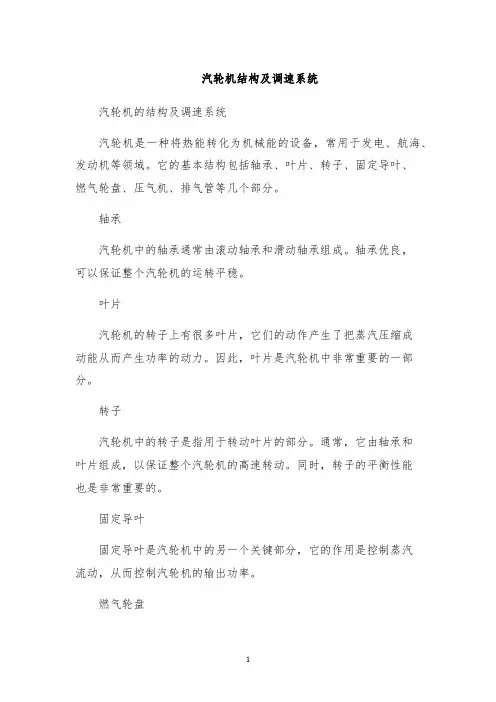

汽轮机结构及调速系统汽轮机的结构及调速系统汽轮机是一种将热能转化为机械能的设备，常用于发电、航海、发动机等领域。

它的基本结构包括轴承、叶片、转子、固定导叶、燃气轮盘、压气机、排气管等几个部分。

轴承汽轮机中的轴承通常由滚动轴承和滑动轴承组成。

轴承优良，可以保证整个汽轮机的运转平稳。

叶片汽轮机的转子上有很多叶片，它们的动作产生了把蒸汽压缩成动能从而产生功率的动力。

因此，叶片是汽轮机中非常重要的一部分。

转子汽轮机中的转子是指用于转动叶片的部分。

通常，它由轴承和叶片组成，以保证整个汽轮机的高速转动。

同时，转子的平衡性能也是非常重要的。

固定导叶固定导叶是汽轮机中的另一个关键部分，它的作用是控制蒸汽流动，从而控制汽轮机的输出功率。

燃气轮盘燃气轮盘是汽轮机中的一个转动部分，能够与第一级低压涡轮匹配。

它的主要功能是增加气流动能。

压气机压气机是汽轮机的一个重要组成部分，它用于将空气压缩到高压，从而产生动能。

通常，它由多个叶轮组成，可以实现不同级别的压缩。

排气管排气管通常用于排放燃气轮盘排放的高温燃气，从而减少对汽轮机的影响。

调速系统汽轮机调速系统是汽轮机的一个关键组成部分。

通常，汽轮机调速系统由机械、电子或液压部件组成。

目的是维持汽轮机的输出功率，并避免机械的过载。

机械调速系统汽轮机的机械调速系统通常由转速计、调速器以及连杆组成。

调速器一般与调速机械相连，通过控制连杆的传动来调整汽轮机的转速。

这种调速系统有着调节范围广、稳定性好的特点。

但是，它缺乏精密的调节和反馈控制，因此无法实现超高精度的调节和控制。

液压调速系统液压调速系统通常是由流量控制阀、液压计、液压缸和调速器等部分组成。

它的主要作用是通过控制流体压力和流量，以维持汽轮机的恒定转速。

它的优点是具有高精度、精密的调节能力。

电子调速系统电子调速系统仅适用于新型高速汽轮机。

这种调速系统通常由数字控制器、电动机、传感器和反馈控制器等部分组成。

它能够快速响应和平稳调节，并且可以很容易地进行计算和监控。

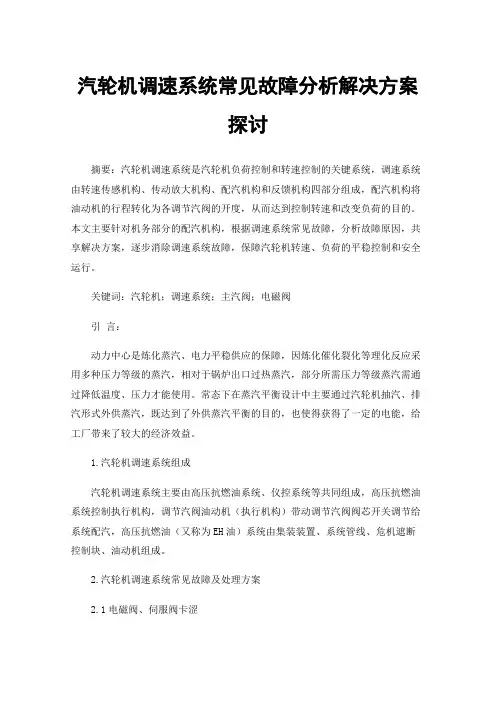

汽轮机调速系统常见故障分析解决方案探讨摘要：汽轮机调速系统是汽轮机负荷控制和转速控制的关键系统，调速系统由转速传感机构、传动放大机构、配汽机构和反馈机构四部分组成，配汽机构将油动机的行程转化为各调节汽阀的开度，从而达到控制转速和改变负荷的目的。

本文主要针对机务部分的配汽机构，根据调速系统常见故障，分析故障原因，共享解决方案，逐步消除调速系统故障，保障汽轮机转速、负荷的平稳控制和安全运行。

关键词：汽轮机；调速系统；主汽阀；电磁阀引言：动力中心是炼化蒸汽、电力平稳供应的保障，因炼化催化裂化等理化反应采用多种压力等级的蒸汽，相对于锅炉出口过热蒸汽，部分所需压力等级蒸汽需通过降低温度、压力才能使用。

常态下在蒸汽平衡设计中主要通过汽轮机抽汽、排汽形式外供蒸汽，既达到了外供蒸汽平衡的目的，也使得获得了一定的电能，给工厂带来了较大的经济效益。

1.汽轮机调速系统组成汽轮机调速系统主要由高压抗燃油系统、仪控系统等共同组成，高压抗燃油系统控制执行机构，调节汽阀油动机（执行机构）带动调节汽阀阀芯开关调节给系统配汽，高压抗燃油（又称为EH油）系统由集装装置、系统管线、危机遮断控制块、油动机组成。

2.汽轮机调速系统常见故障及处理方案2.1电磁阀、伺服阀卡涩由于汽轮机抗燃油系统油压较高，如材料部分材质、硬度合格，一般关节部件出现故障频率较低，主要故障还来自于EH油系统内部，其中最为常见的一般是电磁阀的故障卡涩。

EH油系统出现卡涩的主要是电磁阀，其中AST电磁阀多为常带电模式，OPC电磁阀、主汽阀电磁阀多为常失电模式，常带电电磁阀失电开关动作时需克服一定的弹簧力。

电磁阀卡涩原因是多方面的，最为常见的是电磁阀滑阀可能因抗燃油油质颗粒度不符合设计要求或选型时电磁阀吸合电压较低导致滑阀回座能力较差，导致系统油路不畅，执行机构油动机动作不正常，影响阀门正常启闭，危机遮断模块原理图详见2.1-1。

如电磁阀卡涩，处理可以通过清洗卡涩电磁阀、更换系统滤芯、加强滤油减少杂质等方法解决；如电磁阀选型不当，可重新选型更换电磁阀。

汽轮机调速系统
汽轮机调速系统是指用于控制汽轮机转速的系统，其目的
是保持汽轮机转速稳定，在负载变化或其它干扰条件下能
快速、准确地调整汽轮机的输出功率。

汽轮机调速系统主要包括以下几个部分：
1. 测速装置：用于测量汽轮机转速的装置，通常使用磁电
式测速器或光电测速器。

2. 调节器：接收测速装置的转速信号，并根据预设的转速
设定值和负载要求，产生控制信号调节汽轮机的输出功率。

3. 作动器：接收调节器的控制信号，并通过执行机构调节
汽轮机的进气阀门或蒸汽调节阀门，控制汽轮机的蒸汽流
量或进气量。

4. 反馈装置：返回汽轮机转速的反馈信号给调节器，用于
闭环控制。

常见的反馈信号包括机械式转速计或数字式转
速计。

5. 电气控制系统：用于提供供电、信号传输和逻辑控制的电气系统，包括电源、信号处理器、PLC等。

汽轮机调速系统的工作原理是根据转速测量值与设定值之间的差异，通过调整汽轮机的进气阀门或蒸汽调节阀门，改变汽轮机的负荷，从而保持转速稳定。

调节器不断地与测速装置和反馈装置交互信息，根据转速偏差的大小快速调整控制信号，实现转速的闭环控制。

汽轮机调速系统的稳定性和灵活性对于汽轮机的正常运行和负载波动的适应性非常重要。

良好的调速系统能够使汽轮机在负载变化时快速响应，保持稳定的转速，同时又能防止因过大的调整幅度造成的震荡和不稳定现象。

可以通过设计合理的控制算法和优化系统参数来提高汽轮机调速系统的性能。

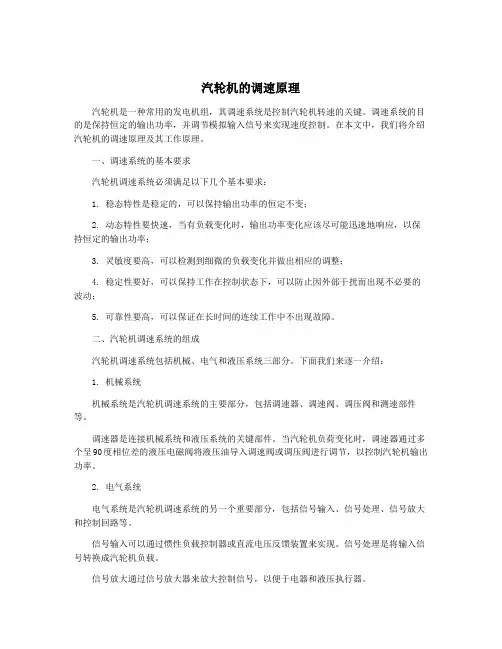

汽轮机的调速原理汽轮机是一种常用的发电机组，其调速系统是控制汽轮机转速的关键。

调速系统的目的是保持恒定的输出功率，并调节模拟输入信号来实现速度控制。

在本文中，我们将介绍汽轮机的调速原理及其工作原理。

一、调速系统的基本要求汽轮机调速系统必须满足以下几个基本要求：1. 稳态特性是稳定的，可以保持输出功率的恒定不变；2. 动态特性要快速，当有负载变化时，输出功率变化应该尽可能迅速地响应，以保持恒定的输出功率；3. 灵敏度要高，可以检测到细微的负载变化并做出相应的调整；4. 稳定性要好，可以保持工作在控制状态下，可以防止因外部干扰而出现不必要的波动；5. 可靠性要高，可以保证在长时间的连续工作中不出现故障。

二、汽轮机调速系统的组成汽轮机调速系统包括机械、电气和液压系统三部分。

下面我们来逐一介绍：1. 机械系统机械系统是汽轮机调速系统的主要部分，包括调速器、调速阀、调压阀和测速部件等。

调速器是连接机械系统和液压系统的关键部件。

当汽轮机负荷变化时，调速器通过多个呈90度相位差的液压电磁阀将液压油导入调速阀或调压阀进行调节，以控制汽轮机输出功率。

2. 电气系统电气系统是汽轮机调速系统的另一个重要部分，包括信号输入、信号处理、信号放大和控制回路等。

信号输入可以通过惯性负载控制器或直流电压反馈装置来实现。

信号处理是将输入信号转换成汽轮机负载。

信号放大通过信号放大器来放大控制信号，以便于电器和液压执行器。

控制回路是调速系统的核心部分，它通过比较信号输入和输出信号来控制汽轮机的转速，并且调整调速阀或调压阀的开度。

3. 液压系统液压系统是汽轮机调速系统的液压执行器系统，它通过开启或关闭调速阀来控制汽轮机的负载。

三、汽轮机调速原理汽轮机调速原理可以通过建立控制回路来实现。

控制回路是一个反馈环路，包括输入、比较、控制和输出四个部分。

输入信号可以从调速器或发电机制动装置获得。

比较器计算输入信号和反馈信号之间的差异，并将其转换为控制信号。

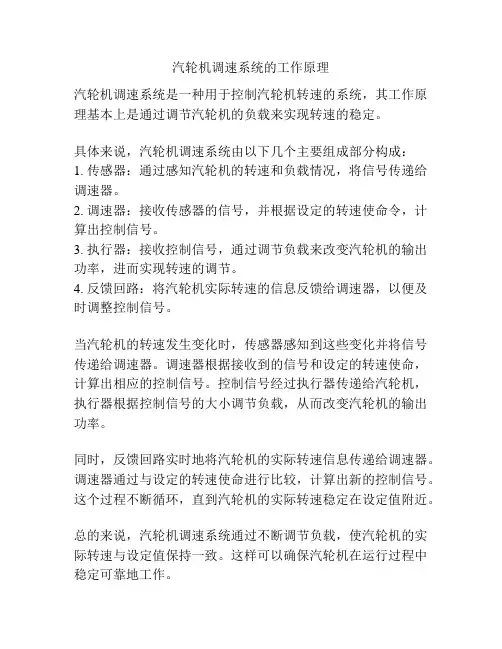

汽轮机调速系统的工作原理
汽轮机调速系统是一种用于控制汽轮机转速的系统，其工作原理基本上是通过调节汽轮机的负载来实现转速的稳定。

具体来说，汽轮机调速系统由以下几个主要组成部分构成：
1. 传感器：通过感知汽轮机的转速和负载情况，将信号传递给调速器。

2. 调速器：接收传感器的信号，并根据设定的转速使命令，计算出控制信号。

3. 执行器：接收控制信号，通过调节负载来改变汽轮机的输出功率，进而实现转速的调节。

4. 反馈回路：将汽轮机实际转速的信息反馈给调速器，以便及时调整控制信号。

当汽轮机的转速发生变化时，传感器感知到这些变化并将信号传递给调速器。

调速器根据接收到的信号和设定的转速使命，计算出相应的控制信号。

控制信号经过执行器传递给汽轮机，执行器根据控制信号的大小调节负载，从而改变汽轮机的输出功率。

同时，反馈回路实时地将汽轮机的实际转速信息传递给调速器。

调速器通过与设定的转速使命进行比较，计算出新的控制信号。

这个过程不断循环，直到汽轮机的实际转速稳定在设定值附近。

总的来说，汽轮机调速系统通过不断调节负载，使汽轮机的实际转速与设定值保持一致。

这样可以确保汽轮机在运行过程中稳定可靠地工作。

青岛捷能汽轮机之汽轮机调速系统篇青岛捷能汽轮机之汽轮机调速系统篇电调一：自动调节1、自动调节：使被调量或被调参数按要求规律变化。

2、蒸汽轮机自动调节的基本方法：● 汽轮机的工作介质：蒸气● 发电用汽轮机的能量转换过程：蒸汽的内能——轴系的机械能（动能）——电能● 函：● 汽轮机的功率公式：N=D0xΔHxη0i/3600 KWD：蒸汽流量kg/hH：蒸汽透平的绝热函降kJ/kgΔη0i：汽轮机的内效率N：功率● 被调量或调节参数：表象看：转速、功率、排汽压力、进汽压力、抽汽压力等●实际调节量或参数：蒸汽流量、调节汽阀的开度I二：电调系统的定义、分类和组成1、电调系统的定义：在全液压调节的基础上，某些环节由电子产品所代替的调节系统。

优点：精度高、更稳定、操作方便缺点：安全性能低——通过冗余和保护来解决2、分类：厂内产品：KD系列K系列按反馈方式分：电反馈、液压反馈、机械反馈按所选用的电调产品分：Woodward系列、ABB系列、HLS系列、新华系列等3、电调系统与液压调节系统的比较：三：常用的电调产品及介绍（1）组成：数字调节器+电液转换器（2）厂家：WoodWard、HLS、新华等（3）作用：数字调节器（CPU）：采集各种需要的数据和接收用户的指令，按照预先设定的程序进行运算、判断、比较等操作，决定输出的状态或大小。

指令电液转换器：把数字调节器输出的电信号转换成一定的液压信号(5)外观：505/505E：正面：显示屏、数字键、功能键、选择键等背面：接线端子、通讯接口、电源接口(6)输入/输出（以505E为例）输入：模拟量8个2个必选（转速输入）+6个可选开关量16个4个必选：停机NC、复位、转速升、转速降12个可选（如果是发电用机组，GB（发电机油开关）和TB（电网油开关）是必选的）输出：模拟量8个2个必选（执行器）+6个可选开关量8个2个必选：报警、停机NC6个可选（7）电源：三种24VDC110VAC/110VDC220VAC505E/505本身具备断电延时功能，以便断电时顺利地切换到UPS供电。

汽轮机调速系统1. 引言汽轮机调速系统是汽轮机发电站中的重要控制系统之一，它通过调整汽轮机的转速来实现发电机的稳定运行。

本文将介绍汽轮机调速系统的工作原理、组成部分以及常见故障排除方法。

2. 工作原理汽轮机调速系统的工作原理是通过控制汽轮机的供汽量来调节转速。

具体而言，当发电负荷发生变化时，调速系统会感知到负荷变化，并相应地调整汽轮机进汽阀的开度，以保持发电机的稳定输出电压和频率。

3. 组成部分汽轮机调速系统主要由以下几个组成部分构成：3.1 调速器调速器是整个调速系统的核心部分，它负责接收负荷变化信号并将其转化为对进汽阀开度的控制信号。

调速器通常采用PID控制算法来实现对汽轮机转速的精确控制。

3.2 速度传感器速度传感器用于测量汽轮机的转速，并将转速信号反馈给调速器以进行控制。

常见的速度传感器有霍尔传感器、光电传感器等。

3.3 进汽阀进汽阀负责控制汽轮机的供汽量，它根据调速器的控制信号来调整阀门的开度，以实现对汽轮机转速的调节。

3.4 负荷传感器负荷传感器用于感知发电负荷的变化，并将变化信号反馈给调速器。

根据负荷的变化情况，调速器能够相应地调整进汽阀的开度。

4. 常见故障排除方法汽轮机调速系统可能会出现各种故障，常见的故障包括传感器故障、阀门漏气、控制回路故障等。

下面是一些常见故障的排除方法：4.1 传感器故障当速度传感器或负荷传感器发生故障时，调速系统无法正常感知负荷变化，进而无法对进汽阀进行正确的调节。

此时，应检查传感器的连接情况，确认传感器是否损坏，并及时更换故障传感器。

4.2 阀门漏气阀门漏气会导致汽轮机调速系统失去对进汽阀的精确控制，造成转速不稳定甚至失速。

在排除阀门漏气的故障时，首先要检查阀门的密封情况，如有泄漏现象应及时进行维修或更换。

4.3 控制回路故障控制回路故障可能会导致调速系统无法正确计算并输出控制信号，导致汽轮机转速不稳定。

在排除控制回路故障时，需要检查控制回路的连接情况，确认各个元件是否正常工作，并对故障元件进行修理或更换。

汽轮机调速系统的组成和工作原理汽轮机调速系统是汽轮机控制系统中的重要组成部分，主要用于调节汽轮机的转速，以满足负载变化和保证稳定运行。

本文将介绍汽轮机调速系统的组成和工作原理。

组成汽轮机调速系统由以下几个部分组成：1. 调速器调速器是汽轮机调速系统中的核心部件，负责控制汽轮机输出功率，保持稳定的转速。

调速器通常由调速器驱动器和调速器感应器两部分组成。

2. 调速器驱动器调速器驱动器是调速器的控制单元，由电气控制器、作动器和调节阀及其驱动机构等组成。

电气控制器接收调速信号，通过作动器控制调节阀的开度，调节汽轮机输出功率，进而实现对转速的调节。

3. 调速器感应器调速器感应器主要用于测量汽轮机的转速，并将其转化为电信号反馈给调速器驱动器。

常用的测速器有磁性测速器和光电式测速器，其测速原理不同，但都能够精确地测量汽轮机的转速。

4. 动态特性调节装置动态特性调节装置用于对汽轮机的动态特性进行调节，以便满足负载变化和保证稳定运行。

它通常由调速器和感应器之间的连接器以及控制装置等组成。

工作原理汽轮机调速系统的工作原理如下：1. 调速器接收调速信号调速器通过感应器接收汽轮机的转速信号，并将其转换为电信号。

然后，调速器将这个电信号与所需的稳定转速信号进行比较，以计算出汽轮机的转速偏差大小。

2. 调速器控制调节阀调速器驱动器根据转速偏差大小来计算汽轮机的输出功率，并通过作动器控制调节阀的开度，调节汽轮机输出功率和转速。

3. 转速信号反馈当调速器驱动器控制调压阀时，感应电器将汽轮机的新速信号反馈给控制器，以便更准确地调节调节阀的开度，进一步调节汽轮机的输出功率和转速。

4. 动态特性调节当负载发生变化时，调速器驱动器将检测到转速偏差变化，并通过动态特性调节装置对汽轮机进行调节，保持稳定转速，以便满足负载变化和保证稳定运行。

结论汽轮机调速系统是汽轮机控制系统中的重要组成部分，主要用于调节汽轮机的转速，以满足负载变化和保证稳定运行。

汽轮机调速系统的组成和工作原理摘要：汽轮机发电机组调速系统动态特征是影响机组安全经济运行的重要因素，电力生产时如果调速系统的性能不好就会使得机组相互安全事故，由于机组甩负荷的方法测得调速系统动态特性的试验方法，这样会影响设备的正常运行，操作步骤很多，所以现在我国的电力生产中不会使用甩负荷的方法来检测调速系统动态特性，还有就是使用甩负荷试验，由光线示波器以模拟量方式记录调速度系统有关参数的动态过程，虽然是直观的，但是数值上还是有一些偏差，由于甩负荷后调速系统部件的动作滞后时间，无法准确的描述系统本质问题，所以为了提高机组运行的可靠性和经济性，探求新的调速系统性能检测与诊断方法，同时了解汽轮机调速系统的组成和工作原理十分必要。

关键词：汽轮机；调速系统；工作原理一、汽轮机调速系统的分类及组成汽轮机调节系统的型式有很多，有机械调速系统、液动调节系统、电液调节系统等，但是其调节的就是转速、功率、压力等数据，所以应设计一个符合需求的调节控制系统，对调节变量进行运算和修改，以保证汽轮机的安全稳定运行，并且调节汽轮机与锅炉之间的控制，以便于满足电力系统的需要。

调速系统性能诊断是以计算机信息处理为核心，在机组检修状态下利用辅助供油系统使调速系统处在工作的状态下，在由液压信号发生器产生的液压扰动信号加到液压调速系统的对应油路上，使得系统按照一定的方式进行动作，计算机会记录有关的信号，在基于数学模型的动态过程参数辨识算法下，得到相关的特征参数，还可以借助动态数字仿真技术，对机组调速系统作甩负荷仿真计算，预测出甩负荷的最高转速，并对调速系统的性能进行分析判断。

其中汽轮机调速系统是由调节油系统、调节汽阀、油动机、调速器、电液转换器等多个系统组成的。

其中调节油系统是提供设备所需的润滑油和调节油，这一系统十分重要，会直接影响设备的使用寿命，在设备启动、停机的时候由油泵供给。

而调节汽阀的作用是改变进入汽轮机内的蒸汽流量。

油动机是调节汽阀的执行机构，而油动机是由错油门、连接体、油缸、反馈系统组成。
