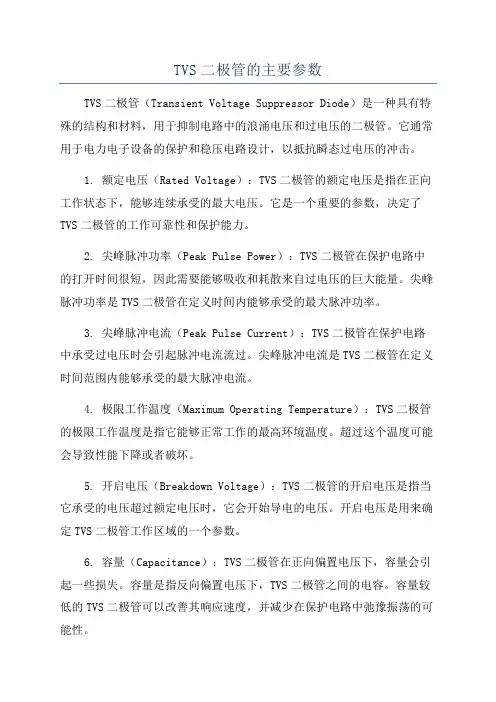

TVS二极管的主要参数TVS二极管(Transient Voltage Suppressor Diode)是一种具有特殊的结构和材料,用于抑制电路中的浪涌电压和过电压的二极管。
它通常用于电力电子设备的保护和稳压电路设计,以抵抗瞬态过电压的冲击。
1. 额定电压(Rated Voltage):TVS二极管的额定电压是指在正向工作状态下,能够连续承受的最大电压。
它是一个重要的参数,决定了TVS二极管的工作可靠性和保护能力。
2. 尖峰脉冲功率(Peak Pulse Power):TVS二极管在保护电路中的打开时间很短,因此需要能够吸收和耗散来自过电压的巨大能量。
尖峰脉冲功率是TVS二极管在定义时间内能够承受的最大脉冲功率。
3. 尖峰脉冲电流(Peak Pulse Current):TVS二极管在保护电路中承受过电压时会引起脉冲电流流过。
尖峰脉冲电流是TVS二极管在定义时间范围内能够承受的最大脉冲电流。
4. 极限工作温度(Maximum Operating Temperature):TVS二极管的极限工作温度是指它能够正常工作的最高环境温度。
超过这个温度可能会导致性能下降或者破坏。
5. 开启电压(Breakdown Voltage):TVS二极管的开启电压是指当它承受的电压超过额定电压时,它会开始导电的电压。
开启电压是用来确定TVS二极管工作区域的一个参数。
6. 容量(Capacitance):TVS二极管在正向偏置电压下,容量会引起一些损失。
容量是指反向偏置电压下,TVS二极管之间的电容。
容量较低的TVS二极管可以改善其响应速度,并减少在保护电路中弛豫振荡的可能性。
7. 响应时间(Response Time):TVS二极管的响应时间是指从电压超过设定值并开始导电,到TVS二极管完全导通的时间。
响应时间越短,则对于过电压的保护能力越强。
8. 可反复使用性能(Surge Life):TVS二极管承受过电压后的可靠性和恢复能力是一个重要参数。
TVS管的应用原理参数及选型TVS(Transient Voltage Suppressor)是一种主要用于电子设备中保护电路的二极管,它能够提供有效的瞬态过电压保护,防止电路受到过电压的损害。
TVS管的应用原理、参数及选型如下:一、应用原理:TVS管的工作原理基于Zener电压稳压器的原理。
当TVS管处于正常工作状态时,它会维持一个较低的反向电压,发生瞬态过电压时,TVS管会迅速引导大量的电流,将过电压降低到一个安全范围的电压。
同时,TVS管具有非线性I-V特性,其电阻随电压的变化而变化,能够有效消耗过电压产生的能量。
二、参数:1.最大电压(Vc):TVS管能够承受的最大峰值电压。
选用时应确保过电压不会达到此值。
2.工作电压(Vr):TVS管的额定电压。
当达到此电压时,TVS管开始起作用。
3.额定功率(Pd):TVS管能够持续耗散的功率。
过大的功率会使TVS管过热,降低其寿命。
4. 顶端耐受电流(Itsm):TVS管能够瞬时承受的峰值电流。
当过电压发生时,TVS管必须能够承受此电流。
5.电容(Cj):TVS管的电容特性。
电容越小,TVS管对高频干扰的反应越快。
三、选型:1.根据电路的工作电压确定TVS管的额定电压(Vr)。
额定电压应略大于电路工作电压。
2.根据可能发生的过电压确定TVS管的最大电压(Vc)。
最大电压应大于最大预期过电压。
3.根据电路的功率确定TVS管的额定功率(Pd)。
额定功率应满足电路的需求。
4. 根据过电压产生的峰值电流确定TVS管的顶端耐受电流(Itsm)。
Itsm应大于或等于过电压产生的峰值电流。
5.根据电路的抗干扰能力确定TVS管的电容(Cj)。
电容越小,对干扰的反应越快。
值得注意的是,TVS管的参数选型应根据实际应用情况综合考虑。
不同应用场景下,TVS管的参数需求会有所不同,例如工频电源线路、数据线路、汽车电子等,都会有各自的特殊要求。
总之,TVS管作为一种重要的瞬态过电压保护器件,在电子设备中扮演着关键的角色。

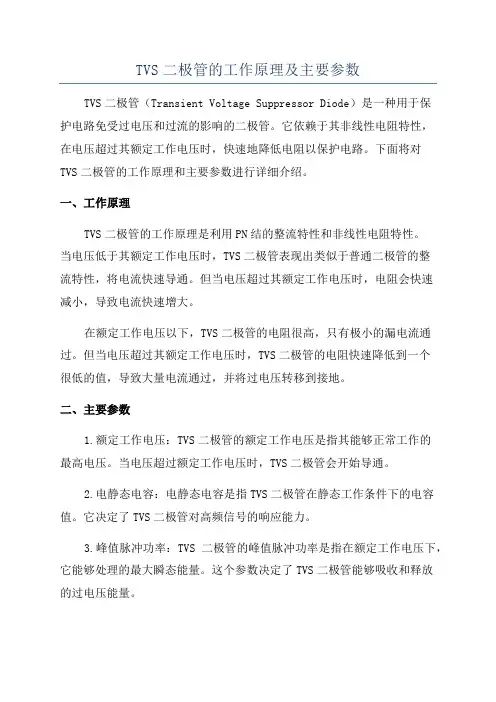

TVS二极管的工作原理及主要参数TVS二极管(Transient Voltage Suppressor Diode)是一种用于保护电路免受过电压和过流的影响的二极管。
它依赖于其非线性电阻特性,在电压超过其额定工作电压时,快速地降低电阻以保护电路。
下面将对TVS二极管的工作原理和主要参数进行详细介绍。
一、工作原理TVS二极管的工作原理是利用PN结的整流特性和非线性电阻特性。
当电压低于其额定工作电压时,TVS二极管表现出类似于普通二极管的整流特性,将电流快速导通。
但当电压超过其额定工作电压时,电阻会快速减小,导致电流快速增大。
在额定工作电压以下,TVS二极管的电阻很高,只有极小的漏电流通过。
但当电压超过其额定工作电压时,TVS二极管的电阻快速降低到一个很低的值,导致大量电流通过,并将过电压转移到接地。
二、主要参数1.额定工作电压:TVS二极管的额定工作电压是指其能够正常工作的最高电压。
当电压超过额定工作电压时,TVS二极管会开始导通。
2.电静态电容:电静态电容是指TVS二极管在静态工作条件下的电容值。
它决定了TVS二极管对高频信号的响应能力。
3.峰值脉冲功率:TVS二极管的峰值脉冲功率是指在额定工作电压下,它能够处理的最大瞬态能量。
这个参数决定了TVS二极管能够吸收和释放的过电压能量。
4.尖峰耐受电流:尖峰耐受电流是指在额定工作电压下,TVS二极管能够吸收的最大瞬态电流。
它决定了TVS二极管能够处理的过流能力。
5.反向导通电流:反向导通电流是指TVS二极管在反向电压下,可以通过的最大电流。
这个参数决定了TVS二极管在反向电压下的耐受能力。
6.响应时间:响应时间是指TVS二极管由导通到非导通或由非导通到导通所需要的时间。
这个参数决定了TVS二极管对瞬态电压的响应速度。
7.数量级:数量级是指TVS二极管的最大额定工作电压的数量级。
它决定了TVS二极管能够承受的最高电压。
以上是TVS二极管的工作原理及其主要参数的详细介绍。
TVS管和稳压二极管的详细知识点对比TVS(Transient Voltage Suppressor)管和稳压二极管(Zener Diode)是两种常见的电子器件,用于电路中的电压稳定和过电压保护。
尽管它们都能提供稳定的电压,但它们在工作原理、应用范围和性能方面有着一些明显的区别。
以下是对比TVS管和稳压二极管的详细知识点。
1.工作原理:-TVS管:TVS管基于击穿和截止的原理,其击穿电压较低,可以在很短的时间内提供非常高的电流,将过电压引流至地并保护其他器件。
它经常使用二极管、MOSFET或元件结合的方式来实现。
-稳压二极管:稳压二极管基于反向击穿电压有效地将过多的电压转化成一个相对恒定的反向电压,保持输入电压稳定。
它在反向击穿状态下工作,通过增加电流来维持稳定的反向电压。
2.应用范围:-TVS管:TVS管主要用于过电压保护,常见于电源电路、通信设备、汽车电子、工控设备等。
它可以抵御大范围的电压脉冲、电压尖峰和电压浪涌。
-稳压二极管:稳压二极管主要用于电压稳定,广泛应用于稳压电源、电子仪器、电路保护等领域。
它可以将输入电压维持在稳定的水平,以保护其他电路和元件。
3.特性:-TVS管:TVS管具有高响应性、快速释放电压的特点,对过电压具有很强的抑制能力。
它的耐用性和抑制能力取决于其功耗和击穿能力。
-稳压二极管:稳压二极管的主要特点是稳定性和准确性,它能够在稳定的反向电流下提供一个恒定的电压输出。
稳压二极管的稳压精度取决于它的扩散电流和器件制造工艺。
4.参数:-TVS管:TVS管的主要参数包括击穿电压、响应时间、耗散功率、电容值和最大电流。
这些参数决定了TVS管的抑制能力和耐用性。
-稳压二极管:稳压二极管的主要参数包括反向击穿电压、额定功耗、扩散电流和稳压电流。
这些参数决定了稳压二极管的稳定性和稳压范围。
5.效率和可靠性:-TVS管:TVS管的响应时间很快,可以在微秒级别内进行反应,提供有效的过电压保护。

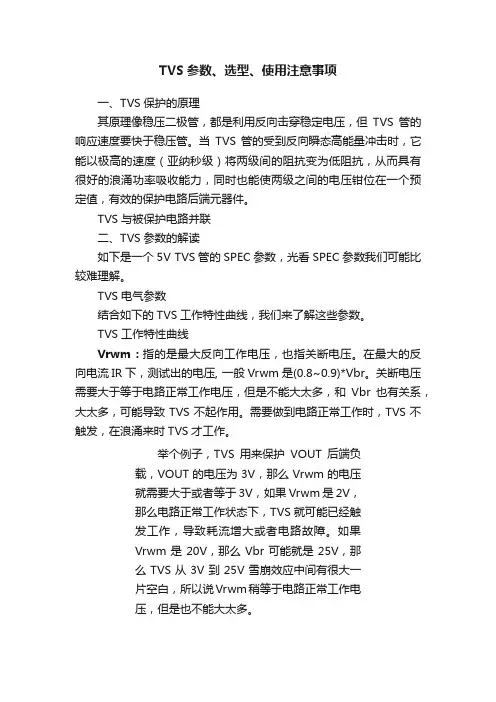

TVS参数、选型、使用注意事项一、TVS保护的原理其原理像稳压二极管,都是利用反向击穿稳定电压,但TVS管的响应速度要快于稳压管。
当TVS管的受到反向瞬态高能量冲击时,它能以极高的速度(亚纳秒级)将两级间的阻抗变为低阻抗,从而具有很好的浪涌功率吸收能力,同时也能使两级之间的电压钳位在一个预定值,有效的保护电路后端元器件。
TVS与被保护电路并联二、TVS参数的解读如下是一个5V TVS管的SPEC参数,光看SPEC参数我们可能比较难理解。
TVS电气参数结合如下的TVS工作特性曲线,我们来了解这些参数。
TVS工作特性曲线Vrwm:指的是最大反向工作电压,也指关断电压。
在最大的反向电流IR下,测试出的电压, 一般Vrwm是(0.8~0.9)*Vbr。
关断电压需要大于等于电路正常工作电压,但是不能大太多,和Vbr也有关系,大太多,可能导致TVS不起作用。
需要做到电路正常工作时,TVS不触发,在浪涌来时TVS才工作。
举个例子,TVS用来保护VOUT后端负载,VOUT的电压为3V,那么Vrwm的电压就需要大于或者等于3V,如果Vrwm是2V,那么电路正常工作状态下,TVS就可能已经触发工作,导致耗流增大或者电路故障。
如果Vrwm是20V,那么Vbr可能就是25V,那么TVS从3V到25V雪崩效应中间有很大一片空白,所以说Vrwm稍等于电路正常工作电压,但是也不能大太多。
另外说一句,TVS的关断电压是越低越难做(制作工艺)。
Ir@Vrwm:最大反向漏电流。
Vbr@It:指的是通过规定的测试电流It时的电压,这是表示TVS管导通的标志电压,即从此点开始TVS进入雪崩击穿。
Max Ipp:最大反向峰值脉冲电流。
Vc@Max Ipp:指在特定的Ipp电流时,浪涌经过TVS钳位住的电压。
最大的钳位电压Vc要小于大于电路中最大的工作电压。
举个例子,TVS用来保护VOUT及后端负载,VOUT的后端负载有芯片A和芯片B,芯片A的最大工作电压是3V,芯片B的最大工作电压是4V,那么我们选择TVS的Vc就要小于3V,如果Vc是3.5V,这个芯片A有可能会损坏。
稳压二极管的主要参数1.Vz—稳定电压。
指稳压管通过额定电流时两端产生的稳定电压值。
该值随工作电流和温度的不同而略有改变。
由于制造工艺的差别,同一型号稳压管的稳压值也不完全一致。
2.IzT—稳定电流。
指稳压管产生稳定电压时通过该管的电流值。
低于此值时,稳压管虽并非不能稳压,但稳压效果会变差;高于此值时,只要不超过额定功率损耗,也是允许的,而且稳压性能会好一些,但要多消耗电能。
3.rzJ—动态电阻。
指稳压管两端电压变化与电流变化的比值。
该比值随工作电流的不同而改变,一般是工作电流愈大,动态电阻则愈小。
4.Pz—额定功耗。
由芯片允许温升决定,其数值为稳定电压Vz和允许最大电流Izm 的乘积。
例如2CW51稳压管的Vz为3V,Izm为20mA,则该管的Pz为60mWo5.Ctv—电压温度系数。
是说明稳定电压值受温度影响的参数。
例如2CW58稳压管的Ctv 是+0.07%/°C,即温度每升高1°C,其稳压值将升高0.07%。
6.IR—反向漏电流。
指稳压二极管在规定的反向电压下产生的漏电流。
例如2CW58稳压管的VR=1V时,IR=O.1uA;在VR=6V时,IR=10uA。
对于稳压二极管来说,稳压二极管的反相就是二极管的正向,即稳压二极管正端接正,负端接负,这样的话与稳压二极管的用法的接法相反,不起稳压作用。
稳压二极管接法稳压二极管电路限流电阻的选取R太大,则Ir很小,当Il增大时,稳压管的电流可能减小到临界值以下,失去稳压作用;R太小,则Ir很大,当Rl很大或开路时,Ir都流向稳压管,可能超过其允许定额而造成损坏。
公式:(Uimin-Uz)/(Izmin+Ilmax) > R > (Uimax-Uz)/(Izmax+Ilmin)当两者不能同时满足时,说明在给定条件下已超出稳压管的工作范围,需限制输入电压Ui或负载电流Il的变化范围,或选用更大容量的稳压管。
Izmax:稳压管允许的最大工作电流Uzmax:电网电压最高时的整流输出电压Ilmax:负载电流的最大值简化计算[5]限流电阻主要考虑负载电流要多大,而不是是稳压管最小工作电流,(输入电压—稳压电压)/电路最大工作电流=限流电阻(稳压管最小工作电流一般可以忽略不计)。

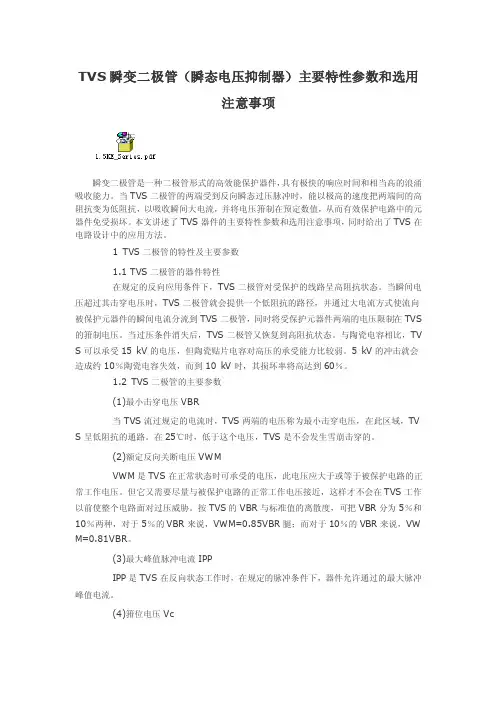

TVS瞬变二极管(瞬态电压抑制器)主要特性参数和选用注意事项瞬变二极管是一种二极管形式的高效能保护器件,具有极快的响应时间和相当高的浪涌吸收能力。
当TVS二极管的两端受到反向瞬态过压脉冲时,能以极高的速度把两端间的高阻抗变为低阻抗,以吸收瞬间大电流,并将电压箝制在预定数值,从而有效保护电路中的元器件免受损坏。
本文讲述了TVS器件的主要特性参数和选用注意事项,同时给出了TVS在电路设计中的应用方法。
1 TVS二极管的特性及主要参数1.1 TVS二极管的器件特性在规定的反向应用条件下,TVS二极管对受保护的线路呈高阻抗状态。
当瞬间电压超过其击穿电压时,TVS二极管就会提供一个低阻抗的路径,并通过大电流方式使流向被保护元器件的瞬间电流分流到TVS二极管,同时将受保护元器件两端的电压限制在TVS 的箝制电压。
当过压条件消失后,TVS二极管又恢复到高阻抗状态。
与陶瓷电容相比,TV S可以承受15 kV的电压,但陶瓷贴片电容对高压的承受能力比较弱。
5 kV的冲击就会造成约10%陶瓷电容失效,而到10 kV时,其损坏率将高达到60%。
1.2 TVS二极管的主要参数(1)最小击穿电压VBR当TVS流过规定的电流时,TVS两端的电压称为最小击穿电压,在此区域,TV S呈低阻抗的通路。
在25℃时,低于这个电压,TVS是不会发生雪崩击穿的。
(2)额定反向关断电压VWMVWM是TVS在正常状态时可承受的电压,此电压应大于或等于被保护电路的正常工作电压。
但它又需要尽量与被保护电路的正常工作电压接近,这样才不会在TVS工作以前使整个电路面对过压威胁。
按TVS的VBR与标准值的离散度,可把VBR分为5%和10%两种,对于5%的VBR来说,VWM=0.85VBR腿;而对于10%的VBR来说,VW M=0.81VBR。
(3)最大峰值脉冲电流IPPIPP是TVS在反向状态工作时,在规定的脉冲条件下,器件允许通过的最大脉冲峰值电流。
稳压二极管(Zener Diode)是一种特殊的二极管,其工作原理基于PN结的齐纳击穿效应。
稳压二极管的主要参数包括以下几种:稳定电压(Vz):这是指稳压二极管在正常工作范围内,其两端电压保持不变的最大值。
这个参数反映了稳压二极管的稳压能力,也决定了其应用范围。
最大稳定电流(Iz):这是指稳压二极管在正常工作范围内,其最大稳定电流值。
这个参数反映了稳压二极管的负载能力,也决定了其应用范围。
最大耗散功率(Pz):这是指稳压二极管在正常工作范围内,其最大耗散功率值。
这个参数反映了稳压二极管的散热能力,也决定了其应用范围。
正向电压(Vf):这是指稳压二极管在正向导通时,其两端电压的值。
这个参数反映了稳压二极管的导通特性。
反向电流(Ir):这是指稳压二极管在反向偏置时,其通过的电流值。
这个参数反映了稳压二极管的漏电流特性。
此外,还有一些其他参数,如温度系数、时间稳定性等,这些参数反映了稳压二极管的性能稳定性和可靠性。
在实际应用中,需要根据具体的应用场景和需求来选择合适的稳压二极管。
例如,在需要高稳定电压的应用中,可以选择稳定电压较高的稳压二极管;在需要大负载能力的应用中,可以选择最大稳定电流较大的稳压二极管;在需要高散热能力的应用中,可以选择最大耗散功率较大的稳压二极管。
同时,还需要注意稳压二极管的封装形式和引脚排列方式,以确保正确地连接和使用。
在使用过程中,还需要注意稳压二极管的保护电路设计和使用环境,以避免损坏和失效。
总之,稳压二极管是一种非常重要的电子器件,其性能参数和应用范围广泛,需要根据具体的应用场景和需求来选择合适的稳压二极管,并注意正确的连接和使用方法。

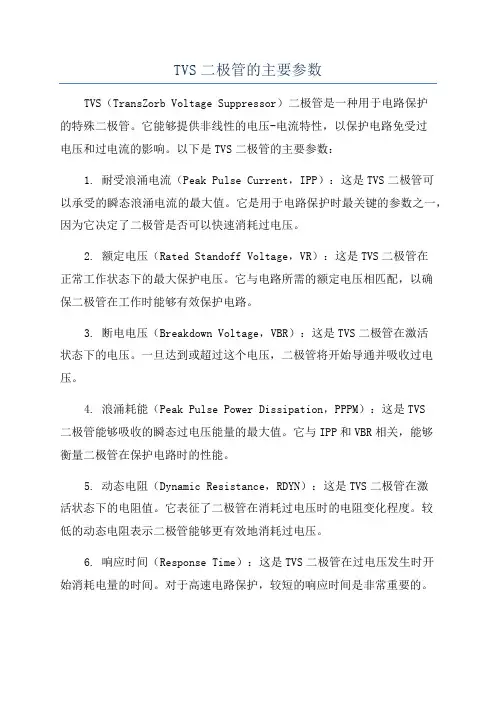

TVS二极管的主要参数TVS(TransZorb Voltage Suppressor)二极管是一种用于电路保护的特殊二极管。
它能够提供非线性的电压-电流特性,以保护电路免受过电压和过电流的影响。
以下是TVS二极管的主要参数:1. 耐受浪涌电流(Peak Pulse Current,IPP):这是TVS二极管可以承受的瞬态浪涌电流的最大值。
它是用于电路保护时最关键的参数之一,因为它决定了二极管是否可以快速消耗过电压。
2. 额定电压(Rated Standoff Voltage,VR):这是TVS二极管在正常工作状态下的最大保护电压。
它与电路所需的额定电压相匹配,以确保二极管在工作时能够有效保护电路。
3. 断电电压(Breakdown Voltage,VBR):这是TVS二极管在激活状态下的电压。
一旦达到或超过这个电压,二极管将开始导通并吸收过电压。
4. 浪涌耗能(Peak Pulse Power Dissipation,PPPM):这是TVS二极管能够吸收的瞬态过电压能量的最大值。
它与IPP和VBR相关,能够衡量二极管在保护电路时的性能。
5. 动态电阻(Dynamic Resistance,RDYN):这是TVS二极管在激活状态下的电阻值。
它表征了二极管在消耗过电压时的电阻变化程度。
较低的动态电阻表示二极管能够更有效地消耗过电压。
6. 响应时间(Response Time):这是TVS二极管在过电压发生时开始消耗电量的时间。
对于高速电路保护,较短的响应时间是非常重要的。
7. 电源电压(Operating Voltage):这是TVS二极管的正常工作电压。
它与VR相匹配,确保二极管在正常工作时提供最佳保护。
8. 温度系数(Temperature Coefficient):这是TVS二极管的电性能随温度变化的比例系数。
它表示了二极管在温度变化下的性能变化情况。
9. 包装形式(Package Type):这是TVS二极管的外部封装形式,例如通过孔(Through-Hole)或表面安装(Surface Mount)等。

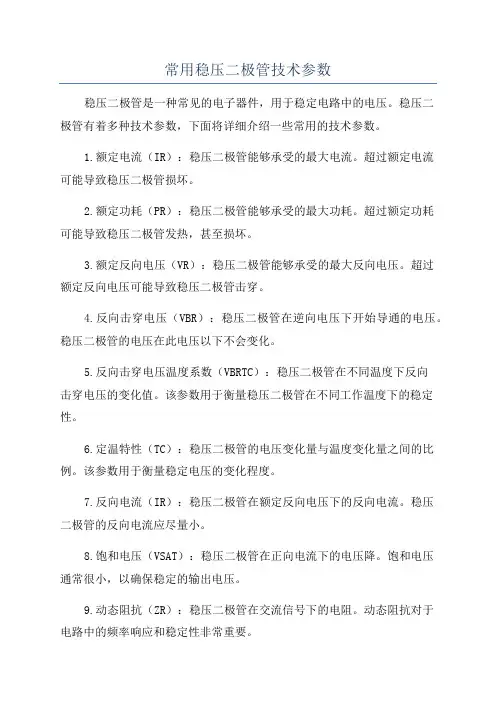

常用稳压二极管技术参数稳压二极管是一种常见的电子器件,用于稳定电路中的电压。
稳压二极管有着多种技术参数,下面将详细介绍一些常用的技术参数。
1.额定电流(IR):稳压二极管能够承受的最大电流。
超过额定电流可能导致稳压二极管损坏。
2.额定功耗(PR):稳压二极管能够承受的最大功耗。
超过额定功耗可能导致稳压二极管发热,甚至损坏。
3.额定反向电压(VR):稳压二极管能够承受的最大反向电压。
超过额定反向电压可能导致稳压二极管击穿。
4.反向击穿电压(VBR):稳压二极管在逆向电压下开始导通的电压。
稳压二极管的电压在此电压以下不会变化。
5.反向击穿电压温度系数(VBRTC):稳压二极管在不同温度下反向击穿电压的变化值。
该参数用于衡量稳压二极管在不同工作温度下的稳定性。
6.定温特性(TC):稳压二极管的电压变化量与温度变化量之间的比例。
该参数用于衡量稳定电压的变化程度。
7.反向电流(IR):稳压二极管在额定反向电压下的反向电流。
稳压二极管的反向电流应尽量小。
8.饱和电压(VSAT):稳压二极管在正向电流下的电压降。
饱和电压通常很小,以确保稳定的输出电压。
9.动态阻抗(ZR):稳压二极管在交流信号下的电阻。
动态阻抗对于电路中的频率响应和稳定性非常重要。
10.温度范围(Tj):稳压二极管能够正常工作的温度范围。
超出该温度范围可能导致稳压二极管性能不稳定或者损坏。
以上是一些常用的稳压二极管技术参数。
选择适合的稳压二极管时,需根据实际需求和应用环境来进行综合考虑。
同时,还需要根据实际电路设计来确定合适的参数,以确保稳压二极管的性能和稳定性。

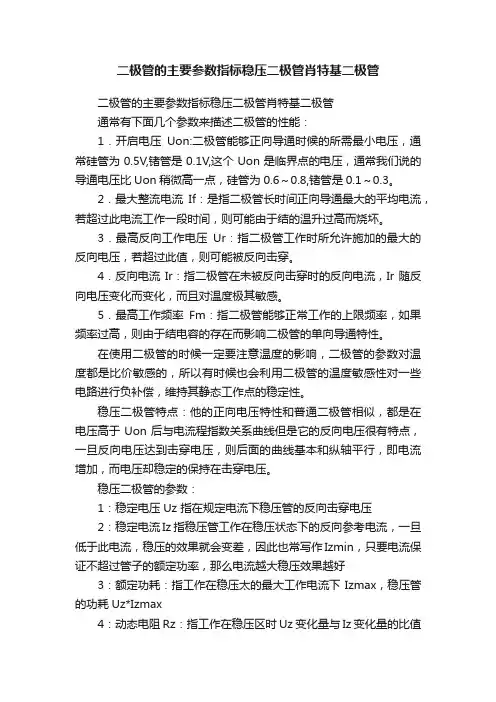

二极管的主要参数指标稳压二极管肖特基二极管二极管的主要参数指标稳压二极管肖特基二极管通常有下面几个参数来描述二极管的性能:1.开启电压Uon:二极管能够正向导通时候的所需最小电压,通常硅管为0.5V,锗管是0.1V,这个Uon是临界点的电压,通常我们说的导通电压比Uon稍微高一点,硅管为0.6~0.8,锗管是0.1~0.3。
2.最大整流电流If:是指二极管长时间正向导通最大的平均电流,若超过此电流工作一段时间,则可能由于结的温升过高而烧坏。
3.最高反向工作电压Ur:指二极管工作时所允许施加的最大的反向电压,若超过此值,则可能被反向击穿。
4.反向电流Ir:指二极管在未被反向击穿时的反向电流,Ir随反向电压变化而变化,而且对温度极其敏感。
5.最高工作频率Fm:指二极管能够正常工作的上限频率,如果频率过高,则由于结电容的存在而影响二极管的单向导通特性。
在使用二极管的时候一定要注意温度的影响,二极管的参数对温度都是比价敏感的,所以有时候也会利用二极管的温度敏感性对一些电路进行负补偿,维持其静态工作点的稳定性。
稳压二极管特点:他的正向电压特性和普通二极管相似,都是在电压高于Uon后与电流程指数关系曲线但是它的反向电压很有特点,一旦反向电压达到击穿电压,则后面的曲线基本和纵轴平行,即电流增加,而电压却稳定的保持在击穿电压。
稳压二极管的参数:1:稳定电压Uz 指在规定电流下稳压管的反向击穿电压2:稳定电流Iz 指稳压管工作在稳压状态下的反向参考电流,一旦低于此电流,稳压的效果就会变差,因此也常写作Izmin,只要电流保证不超过管子的额定功率,那么电流越大稳压效果越好3:额定功耗:指工作在稳压太的最大工作电流下Izmax,稳压管的功耗Uz*Izmax4:动态电阻Rz:指工作在稳压区时Uz变化量与Iz变化量的比值稳压二极管的使用注意:由于在反向击穿时,反向电流不能小于Izmin,否则电压不稳,也不能大于Izmax,否则会烧坏管子,因此一定都要加一个限流电阻来使用。
TVS管主要参数说明及作用TVS管主要参数说明:1.最小击穿电压VBR和击穿电流I R。
VBR是TVS最小的击穿电压,在25℃时,低于这个电压TVS是不会发生雪崩的。
当TVS流过规定的1mA电流(I R)时,加于TVS两极的电压为其最小击穿电压V BR。
按TVS的V BR与标准值的离散程度,可把V BR分为5%和10%两种。
对于5%的V BR来说,V WM=0.85VBR;对于10%的V BR来说,V WM=0.81VBR 。
为了满足IEC61000-4-2国际标准,TVS二极管必须达到可以处理最小8kV(接触)和15kV(空气)的ESD冲击,有的半导体生产厂商在自己的产品上使用了更高的抗冲击标准。
对于某些有特殊要求的便携设备应用,设计者可以按需要挑选器件。
2.最大反向漏电流ID和额定反向关断电压V WM。
V WM这是二极管在正常状态时可承受的电压,此电压应大于或等于被保护电路的正常工作电压,否则二极管会不断截止回路电压;但它又需要尽量与被保护回路的正常工作电压接近,这样才不会在TVS工作以前使整个回路面对过压威胁。
当这个额定反向关断电压V WM加于T VS的两极间时它处于反向关断状态,流过它的电流应小于或等于其最大反向漏电流ID。
3.最大箝位电压V C和最大峰值脉冲电流I PP。
当持续时间为20mS的脉冲峰值电流I PP 流过TVS时,在其两端出现的最大峰值电压为V C。
V C、I PP反映了TVS的浪涌抑制能力。
V C与VBR之比称为箝位因子,一般在1.2~1.4之间。
VC是二极管在截止状态提供的电压,也就是在ESD冲击状态时通过TVS的电压,它不能大于被保护回路的可承受极限电压,否则器件面临被损伤的危险。
4.P ppm额定脉冲功率,这是基于最大截止电压和此时的峰值脉冲电流。
对于手持设备,一般来说500W的TVS就足够了。
最大峰值脉冲功耗P M是TVS能承受的最大峰值脉冲功耗值。
在给定的最大箝位电压下,功耗P M越大,其浪涌电流的承受能力越大。
TVS管和稳压二极管的详细知识点对比TVS管(Transient Voltage Suppressor Diode)和稳压二极管(Zener Diode)是常见的电子元器件,用于电压稳定和过电压保护的应用。
虽然它们的功能类似,但在结构、工作原理和性能方面存在一定差异。
下面将详细介绍TVS管和稳压二极管的区别与特点。
1.结构:-TVS管:TVS管是一种双向可控硅(SCR)结构的二极管,由PN结组成。
结构上相对复杂,包括多个P-N结和接触电极。
-稳压二极管:稳压二极管是一种带有结反向偏压的标准二极管结构,由PN结组成。
结构相对简单,包含一个P-N结。
2.工作原理:-TVS管:当快速的瞬态高电压(过电压)到达时,TVS管会迅速启动并形成一个低阻抗路径,将超过额定电压的能量转移到其它地方,以保护被保护电路。
在正常工作时,TVS管处于断开状态,电流不会通过。
- 稳压二极管:稳压二极管通过反向击穿机制工作。
当电压超过稳定电压(即它的Zener电压)时,二极管会被击穿,形成反向电流通路,使电压保持在一个相对稳定的值。
在正常工作时,稳压二极管处于正向偏置状态,反向电流非常小。
3.主要特点:-TVS管:-双向保护:TVS管是一种双向保护器件,可以同时保护正向和反向的电压超过额定值的情况。
-高能量转移能力:由于其结构上的复杂性和硅控整流(SCR)元件的特性,TVS管在短时间内可以吸收大量的能量。
-响应速度快:TVS管具有很快的响应速度,能够在纳秒级别的时间内启动和响应过电压。
-电流承受能力高:TVS管具有较高的电流承受能力,可以承受大电流的冲击和过电流。
-稳压二极管:-单向保护:稳压二极管只能保护一个方向的电压超过额定值的情况,通常用于单向保护电路。
-稳定电压范围窄:稳压二极管的稳定电压范围较窄,通常在几伏至几百伏之间,无法应对过大的电压超过额定值的应用。
-功率损耗较小:稳压二极管的反向电流较小,因此功率损耗也较小。
TVS二极管的主要参数与选型TVS二极管,即可变电压二极管(Transient Voltage Suppressor Diode),也称为击穿二极管或TVS二极管。
它是一种用于保护电子设备免受电压浪涌和电静电放电的快速响应电压限制器。
本文将详细介绍TVS二极管的主要参数与选型。
1.主要参数1.1额定工作电压(VRWM):TVS二极管在正常工作条件下能够承受的最大电压。
这个值通常以伏特(V)为单位标记。
1.2冲击浪涌峰值电流(IPP):TVS二极管能够耐受的最大瞬间电流。
这是在最严重的电压浪涌或电静电放电条件下的最高电流值。
1.3响应时间:指TVS二极管从电压上升到达其击穿电压,开始导通所需的时间。
响应时间较低的TVS二极管能够更快地保护设备。
1.4瞬态电流:在TVS二极管导通时通过的电流。
这是经过所保护设备的电流的最大峰值。
1.5阻抗:TVS二极管在工作电压下的电阻值。
它决定了限制电压的能力。
阻抗值越低,TVS二极管对于电压浪涌的响应越好。
1.6工作温度范围:TVS二极管能够正常工作的温度范围。
这是在制造过程中经过测试确定的。
2.选型2.1额定工作电压(VRWM):选择TVS二极管时应确保其额定工作电压大于或等于所需保护设备的工作电压。
通常额定工作电压应大于保护电路中的最高电压。
2.2冲击浪涌峰值电流(IPP):根据所保护电路的需求,选择具有足够承受冲击浪涌峰值电流的TVS二极管。
2.3响应时间:在对抗电压浪涌或电静电放电问题时,响应时间很重要。
通常更短的响应时间意味着更好的保护性能。
2.4瞬态电流:根据所需保护设备的电流需求,选择能够承受足够电流的TVS二极管。
确保所选TVS二极管的瞬态电流大于或等于所保护设备的最大电流。
2.5阻抗:选择具有较低阻抗值的TVS二极管,以确保对于电压浪涌的响应能力最大化。
2.6工作温度范围:根据应用环境的要求,选择具有适当工作温度范围的TVS二极管。
S二极管的选型注意事项3.1基本参数:仔细阅读和理解TVS二极管的规格书,并注意其额定工作电压、冲击浪涌峰值电流、响应时间、瞬态电流、阻抗和工作温度范围等参数。
TVS管主要参数说明及作用TVS管,全称为Transient Voltage Suppressor,也称为TVS二极管、瞬态电压抑制二极管,是一种用于保护电子设备免受瞬态电压冲击的电子元件。
它可以在电路中提供瞬态电压保护,确保电压在安全范围内,从而防止电路过压破坏和损坏。
主要参数说明及作用如下:1.峰值反向电压(VBR):指代TVS管正常工作时可承受的最大反向电压。
它决定了TVS管保护的电路在有过压冲击时所能承受的最高电压。
当电路的电压超过VBR时,TVS管将启动工作,将过剩的能量引流到地。
2.峰值脉冲功率(PPM):表示TVS管允许通过的最大脉冲功率,通常以瓦特(W)为单位。
它决定了TVS管在短时间内能够吸收的能量。
3.瞬态响应时间(tR):指TVS管从未激发状态到达10%、50%、90%等特定电压的时间。
响应时间越短,TVS管对过压冲击的响应能力越强。
4.电流容量(IT):表示TVS管能够承受的最大经过电流。
它是决定TVS管稳定工作的重要参数,过大的电流可能造成TVS管烧毁。
5.浪涌容量(PPM):表明TVS管在一定时间内可以吸收的过电压能量,通常以焦耳(J)为单位。
浪涌容量越大,TVS管对过电压冲击的吸收能力越强。
6. 电压温度系数(VBR Temperature Coefficient):TVS管工作温度变化时,峰值反向电压的变化率。
该系数可以衡量TVS管在不同温度下的反向电压稳定性。
7. 工作温度范围(Operating Temperature Range):TVS管能够正常工作的温度范围。
TVS管的作用在于保护电子设备免受过电压的破坏。
当电路中出现过电压时,TVS管会迅速打开,将过剩的能量引流到地,从而保护其他电子元件。
TVS管可以防止过电压对电子设备产生破坏或失效,并提供短路保护。
它广泛应用于各种电子设备中,如电源、通信设备、计算机、汽车电子等。
需要注意的是,不同应用场景下TVS管的参数需求各不相同。
稳压二极管与TVS的主要参数1. 稳压二极管(Zener Diode)的主要参数:(1)额定稳定电压(Vz):稳压二极管的主要作用是在其正向电压不超过其额定工作电压(正常情况下为功耗额定工作电压的0.75至0.9倍之间),且反向电压大于等于其额定稳定电压时,具有稳定的电压输出。
额定稳定电压是稳压二极管最重要的参数之一,通常用伏特(V)表示。
(2)额定功耗(Pd):(3)反向电流(Ir):(4)峰值反向电压(Vr):(5)稳定性温度系数(TCZ):稳定性温度系数是指稳压二极管在不同温度下的额定稳定电压的变化率,常用PPM/℃表示,TCZ越小,稳定性越高,即在不同温度下,其输出电压稳定性越好。
2. 电压保护二极管(TVS Diode)的主要参数:(1) 空载峰值反向电压(Vbrmin):TVS二极管的空载峰值反向电压是指在其正常工作条件下,不带任何负载时,TVS二极管主导的电压降低到其峰值反向电压所需要的电压值。
空载峰值反向电压通常用伏特(V)表示。
(2)瞬态响应时间(Tj):TVS二极管的瞬态响应时间是指从接收到输入电压变化信号到其电压达到其额定响应值所需要的时间。
瞬态响应时间通常用纳秒(ns)表示,此参数是指示TVS二极管对瞬态过电压的响应速度的重要指标。
(3)断电流(Id):TVS二极管的断电流是指在其额定峰值反向电压下,电流完全断开的电流值。
断电流通常用安培(A)表示,此参数是指示TVS二极管能否快速切换至低电阻状态的重要指标。
(4)贮能能力(WPP):TVS二极管的贮能能力是指在其额定峰值反向电压下,能够吸收的最大峰值功耗。
贮能能力通常用焦耳(J)或瓦特(W)表示,此参数是指示TVS二极管的能量吸收能力。
(5) 热稳定性(ΔVbr):TVS二极管的热稳定性是指在不同温度下,其空载峰值反向电压的变化率。
热稳定性通常用百分比表示,此参数是指示TVS二极管在不同温度下能否保持稳定性的重要指标。
总结:稳压二极管和TVS二极管都是常见的电子元件,具有各自的特性和参数。
浅析稳压二极管与TVS管的区别
本文主要讲了稳压二极管的定义、原理、应用和TVS管的定义、应用以及稳压二极管与TVS管的区别。
稳压二极管介绍
稳压二极管,英文名称Zener diode,又叫齐纳二极管。
利用pn结反向击穿状态,其电流可在很大范围内变化而电压基本不变的现象,制成的起稳压作用的二极管。
此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。
在这临界击穿点上,反向电阻降低到一个很小的数值,在这个低阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性,稳压管主要被作为稳压器或电压基准元件使用。
稳压二极管可以串联起来以便在较高的电压上使用,通过串联就可获得更高的稳定电压。
稳压二极管原理:
稳压二极管的伏安特性曲线的正向特性和普通二极管差不多,反向特性是在反向电压低于反向击穿电压时,反向电阻很大,反向漏电流极小。
但是,当反向电压临近反向电压的临界值时,反向电流骤然增大,称为击穿,在这一临界击穿点上,反向电阻骤然降至很小值。
尽管电流在很大的范围内变化,而二极管两端的电压却基本上稳定在击穿电压附近,从而实现了二极管的稳压功能。
稳压二极管应用:
1、典型的串联型稳压电路
在此电路中,三极管T的基极被稳压二极管D稳定在13V,那幺其发射极就输出恒定的13-0.7=12.3V电压了,在一定范围内,无论输入电压升高还。
TVS与稳压二极管的区别【导读】TVS(TRANSIENT VOLTAGE SUPPRESSOR)或称瞬变电压抑制二极管是在稳压管工艺基础上发展起来的一种新产品,其电路符号和普通稳压二极管相同,外形也与普通二极管无异,当TVS管两端经受瞬间的高能量冲击时,它能以极高的速度(最高达1*10-12秒)使其阻抗骤然降低,同时吸收一个大电流,将其两端间的电压箝位在一个预定的数值上,从而确保后面的电路元件免受瞬态高能量的冲击而损坏。
TVS和一般的稳压二极管有什么区别电压及电流的瞬态干扰是造成电子电路及设备损坏的主要原因,常给人们带来无法估量的损失。
这些干扰通常来自于电力设备的起停操作、交流电网的不稳定、雷击干扰及静电放电等,瞬态干扰几乎无处不在、无时不有,使人感到防不胜防。
幸好,一种高效能的电路保护器件TVS的出现使瞬态干扰得到了有效抑制TVS (TRANSIENT VOLTAGE SUPPRESSOR)或称瞬变电压抑制二极管是在稳压管工艺基础上发展起来的一种新产品,其电路符号和普通稳压二极管相同,外形也与普通二极管无异,当TVS管两端经受瞬间的高能量冲击时,它能以极高的速度(最高达1*10-12秒)使其阻抗骤然降低,同时吸收一个大电流,将其两端间的电压箝位在一个预定的数值上,从而确保后面的电路元件免受瞬态高能量的冲击而损坏。
如果是使用的话,TVS有二极管类,和压敏电阻类。
我个人认为压敏电阻类更有优势,目前广泛用于手机,LCD模组,及一些比较精密的手持设备。
特别是出口欧洲的产品一般都要加,来作为静电防护的主要手段之一。
TVS和齐纳稳压管都能用作稳压,但是TVS管齐纳击穿电流更小,大于10V的稳压只有1mA,相对来说齐纳二极管击穿电流要大不少,但是齐纳二极管稳压精度可以做的比较高。
在电路中一般工作于反向截止状态,此时它不影响电路的任何功能。
TVS在规定的反向应用条件下,当电路中由于雷电、各种电器干扰出现大幅度的瞬态干扰电压或脉冲电流时,它在极短的时间内(最高可达到1×10-12秒)迅速转入反向导通状态,并将电路的电压箝位在所要求的安全数值上,从而有效的保护电子线路中精密元器件免受损坏。
稳压二极管与TVS的主要参数
稳压二极管(Zener Diod 齐纳二极管)
A原理:它工作在电压反向击穿状态,当反向电压达到并超过稳定电压时,反向电流突然增大,而二极管两端电压恒定
B分类
从稳压高低分:低压稳压二极管(200V)
从材料分:N型;P型
C.主要参数
①稳定电压VZ:在规定的稳压管,反向工作电流IZ下,所对应的反向工作电压。
②稳定电流IE
③动态电阻rZ ;
④最大耗散功率PZM
⑤最大稳定工作电流IZmax 和最小稳定工作电流IZmin
⑥温度系数at,温度越高,稳压误差越大
D.用途
①对漏极和源极进行钳位保护
硅稳压二极管稳压电路
它是利用稳压二极管的反向击穿特性稳压的,由于反向特性陡直,较大的电流变化,只会引起较小的电压变化。
瞬态抑制二极管简称TVS (Transient V oltage Suppressor)
1.特点:
在规定的反向应用条件下,当承受一个高能量的瞬时过压脉冲时,其工作阻抗能立即降至很低的导通值,允许大电流通过,并将电压箝制到预定水平,从而有效地保护电子线路中的精密。
