汽车构造图解

汽车构造（发动机，底盘，车身，电气设备）1. 发动机：发动机2大机构5大系：曲柄连杆机构；配气机构；燃料供给系；冷却系；润滑系；点火系；起动系。

2. 底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。

底盘由传动系、行驶系、转向系和制动系四部分组成。

3. 车身：车身安装在底盘的车架上，用以驾驶员、旅客乘坐或装载货物。

轿车、客车的车身一般是整体结构，货车车身一般是由驾驶室和货箱两部分组成。

4. 电气设备：电气设备由电源和用电设备两大部分组成。

电源包括蓄电池和发电机；用电设备包括发动机的起动系、汽油机的点火系和其它用电装置。

性能参数1. 整车装备质量（kg）：汽车完全装备好的质量，包括润滑油、燃料、随车工具、备胎等所有装置的质量。

2. 最大总质量(kg)：汽车满载时的总质量。

3. 最大装载质量(kg)：汽车在道路上行驶时的最大装载质量。

4. 最大轴载质量（kg）：汽车单轴所承载的最大总质量。

与道路通过性有关。

5. 车长(mm)：汽车长度方向两极端点间的距离。

6. 车宽(mm)：汽车宽度方向两极端点间的距离。

7. 车高(mm)：汽车最高点至地面间的距离。

8. 轴距(mm)：汽车前轴中心至后轴中心的距离。

9. 轮距(mm)：同一车轿左右轮胎胎面中心线间的距离。

10. 前悬(mm)：汽车最前端至前轴中心的距离。

11. 后悬(mm)：汽车最后端至后轴中心的距离。

12. 最小离地间隙(mm)：汽车满载时，最低点至地面的距离。

13. 接近角(°)：汽车前端突出点向前轮引的切线与地面的夹角。

14. 离去角(°)：汽车后端突出点向后轮引的切线与地面的夹角。

15. 转弯半径(mm)：汽车转向时，汽车外侧转向轮的中心平面在车辆支承平面上的轨迹圆半径。

转向盘转到极限位置时的转弯半径为最小转弯半径。

16. 最高车速(km/h)：汽车在平直道路上行驶时能达到的最大速度。

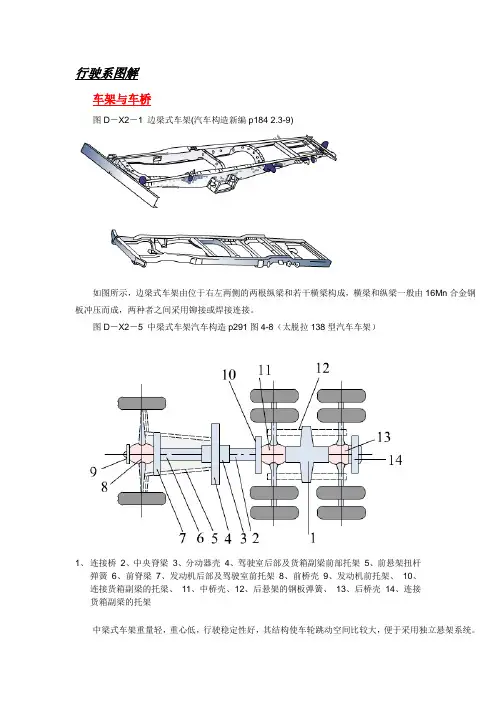

行驶系图解车架与车桥图D－X2－1 边梁式车架(汽车构造新编p184 2.3-9)如图所示，边梁式车架由位于右左两侧的两根纵梁和若干横梁构成，横梁和纵梁一般由16Mn合金钢板冲压而成，两种者之间采用铆接或焊接连接。

图D－X2－5 中梁式车架汽车构造p291图4-8（太脱拉138型汽车车架）1、连接桥2、中央脊梁3、分动器壳4、驾驶室后部及货箱副梁前部托架5、前悬架扭杆弹簧6、前脊梁7、发动机后部及驾驶室前托架8、前桥壳9、发动机前托架、10、连接货箱副梁的托梁、11、中桥壳、12、后悬架的钢板弹簧、13、后桥壳14、连接货箱副梁的托架中梁式车架重量轻，重心低，行驶稳定性好，其结构使车轮跳动空间比较大，便于采用独立悬架系统。

车架刚度和强度较大，中梁还能对传动轴有防尘作用。

但这种车架制造工艺复杂，精度要求高，使维护保养不方便。

另外横梁是悬臂梁，弯矩大，易在根部处损坏。

图D－X3－1解放CA10B汽车转向桥ca1041构造图册46幅(可简化)或1091第24幅.1、制动鼓2、轮毂3、4、轮毂轴承5、转向节6、油封7、衬套8、主销9、滚子止椎轴承10、前轴这类转向桥结构大体相同，主要由前梁，转向节，主销和轮毂等部分组成。

车桥两端与转向节绞接。

前梁的中部为实心或空心梁。

断开式转向桥见图D－X3－3。

行驶系新图6断开式转向桥的作用与非断开式转向桥一样，所不同的是断开式转向桥与独立悬架匹配，断开式车桥为活动关节式结构。

转向桥和支持桥都属于从动桥。

有些单桥驱动的三轴汽车，往往将后桥设计成支持桥,所示为可升降的支持桥。

支持桥如D－X3－4（新图11）图形名称：辐板式车轮p300 4-231-挡圈2-轮辋3-辐板4-气门嘴伸出口为了减轻轿车车轮质量，辐板选用较薄材料。

将辐板冲压成起伏形状，可以提高刚度。

辐板上开有若干孔，用以减轻质量，同时有利于制动器散热，安装时也便于用手拿车轮。

车轮总成图案p300 4-261-车轮螺栓2-气门嘴3-车轮饰板4-轮辐板5-轮辋6-于午线轮胎7-平衡块及夹子图形名称：载货汽车双式后轮行使系新图1在同一轮毂上安装两副相同的辐板和轮辋，就构成了双式车轮，这种车轮常用于负荷比较大的货车后桥上。

汽车传动系统——传动系的种类图解机械式传动系一般组成及布置示意图1-离合器2-变速器3-万向节4-驱动桥5-差速器6-半轴7-主减速器8-传动轴图为传统的发动机纵向安装在汽车前部，后桥驱动的4×2汽车布置示意图。

发动机发出的动力经离合器、变速器、万向传动装置传到驱动桥。

在驱动桥处，动力经过主减速器、差速器和半轴传给驱动车轮。

发动机前置、纵置，前轮驱动的布置示意图1-发动机2-离合器3-变速器4-变速器输入轴5-变速器输出轴6-差速器7-车速表驱动齿轮8-主减速器从动齿轮发动机前置、纵置，前桥驱动，使得变速器和主减速器连在一起，省掉了它们之间的万向传动装置。

典型液力机械传动示意图1-液力变矩器2-自动器变速器3-万向传动4-驱动桥5-主减速器6-传动轴液力传动（此处单指动液传动）是利用液体介质在主动元件和从动元件之间循环流动过程中动能的变化来传递动力。

液力传动装置串联一个有级式机械变速器，这样的传动称为液力机械传动。

静液式传动系示意图1-离合器2-油泵3-控制阀4-液压马达5-驱动桥6-油管液压传动也叫静液传动，是通过液体传动介质静压力能的变化来传递能量。

主要由发动机驱动的油泵、液压马达和控制装置等组成。

混合式电动汽车采用的电传动1-离合器2-发电机3-控制器4-电动机5-驱动桥6-导线电传动是由发动机驱动发电机发电，再由电动机驱动驱动桥或由电动机直接驱动带有减速器的驱动轮。

汽车传动系统——离合器总成结构图解机械式离合器的动作原理1-飞轮2-从动盘3-压盘4-膜片弹簧离合器的主动部分和从动部分借接触面间的摩擦作用，使两者之间可以暂时分离，又可逐渐接合，在传动过程中又允许两部分相互转动。

液力离合器结构与动作原理1-叶轮2-输出轮3-油4-油的流向液力偶合器靠工作液（油液）传递转矩，外壳与泵轮连为一体，是主动件；涡轮与泵轮相对，是从动件。

当泵轮转速较低时，涡轮不能被带动，主动件与从动件之间处于分离状态；随着泵轮转速的提高，涡轮被带动，主动件与从动件之间处于接合状态.磁粉式电磁离合器的动作原理1-粉末2-输入侧3-输出侧4-激磁线圈5-线型粉末6-磁通电磁离合器靠线圈的通断电来控制离合器的接合与分离。

图解汽车底盘构造．图解汽车底盘构造底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。

底盘由传动系、行驶系、转向系和制动系四部分组成。

一传动系传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。

一传动系的功用汽车发动机所发出的动力靠传动系传递到驱动车轮。

传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。

二传动系的种类和组成传动系可按能量传递方式的不同，划分为机械传动、液力传动、液压传动、电传动等。

三转向系图3-27为转向系结构图,主要由转向操纵机构和转向传动机构组成。

转向操纵机构包括转向盘1和安全转向柱2;转向传动机构包括转向器8、左右横拉杆6、转向节臂5和转向节3等。

图3-27转向系l-转向盘2-安全转向柱3-转向节4-车轮5-转向节臂6-左、右横拉杆7-转向减振器8-转向器汽车转向时,司机转动转向盘,安全转向柱和转向器中的转向齿轮一起转动,带动转向器中的转向齿条横向移动}转向齿条带动左右转向横拉杆移动,横拉杆与左右转向节臂相连,推动转向节臂转动；转向节臂与转向节固定在一起,转向节随着转于是转向车轮被转向节带动偏转一个转向,动；转向节上装有转向车轮带动转向车轮,转向完了,转向盘转回原位使汽车改变行驶方向角度,. ,恢复原位汽车恢复直线行驶。

制动系四汽车底盘构造(图)底盘示意图底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。

底盘由传动系、行驶系、转向系和制动系四部分组成。

传动系简介(组图)传动系简介传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。

一.传动系的功用汽车发动机所发出的动力靠传动系传递到驱动车轮。

传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。
