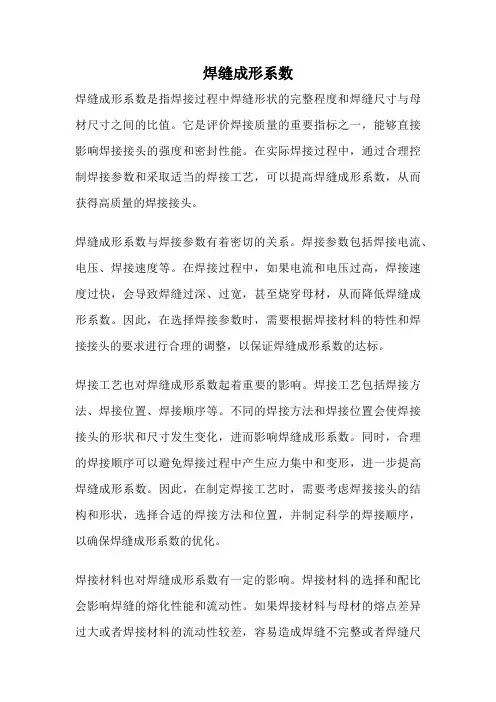

焊缝成形系数焊缝成形系数是指焊接过程中焊缝形状的完整程度和焊缝尺寸与母材尺寸之间的比值。
它是评价焊接质量的重要指标之一，能够直接影响焊接接头的强度和密封性能。
在实际焊接过程中，通过合理控制焊接参数和采取适当的焊接工艺，可以提高焊缝成形系数，从而获得高质量的焊接接头。
焊缝成形系数与焊接参数有着密切的关系。
焊接参数包括焊接电流、电压、焊接速度等。
在焊接过程中，如果电流和电压过高，焊接速度过快，会导致焊缝过深、过宽，甚至烧穿母材，从而降低焊缝成形系数。
因此，在选择焊接参数时，需要根据焊接材料的特性和焊接接头的要求进行合理的调整，以保证焊缝成形系数的达标。
焊接工艺也对焊缝成形系数起着重要的影响。
焊接工艺包括焊接方法、焊接位置、焊接顺序等。
不同的焊接方法和焊接位置会使焊接接头的形状和尺寸发生变化，进而影响焊缝成形系数。
同时，合理的焊接顺序可以避免焊接过程中产生应力集中和变形，进一步提高焊缝成形系数。
因此，在制定焊接工艺时，需要考虑焊接接头的结构和形状，选择合适的焊接方法和位置，并制定科学的焊接顺序，以确保焊缝成形系数的优化。
焊接材料也对焊缝成形系数有一定的影响。
焊接材料的选择和配比会影响焊缝的熔化性能和流动性。
如果焊接材料与母材的熔点差异过大或者焊接材料的流动性较差，容易造成焊缝不完整或者焊缝尺寸偏大，从而降低焊缝成形系数。
因此，在选择焊接材料时，需要考虑焊接材料与母材的相容性和熔点匹配性，以及焊接材料的流动性和熔化性能，以保证焊缝成形系数的提高。
焊缝成形系数是评价焊接质量的重要指标，合理控制焊接参数、采取适当的焊接工艺和选择合适的焊接材料，能够提高焊缝成形系数，获得高质量的焊接接头。
只有在焊接过程中充分考虑这些因素，并进行正确的操作和控制，才能够最大程度地提高焊缝成形系数，确保焊接接头的强度和密封性能，从而达到预期的焊接效果。

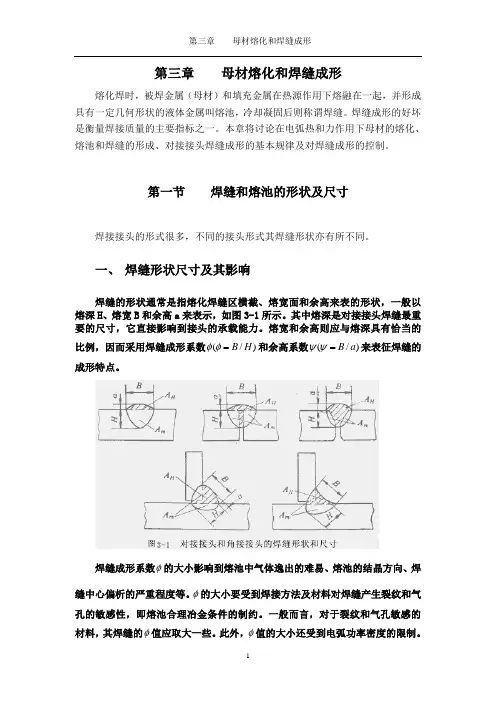

第三章 母材熔化和焊缝成形熔化焊时，被焊金属（母材）和填充金属在热源作用下熔融在一起，并形成具有一定几何形状的液体金属叫熔池，冷却凝固后则称谓焊缝。
焊缝成形的好坏是衡量焊接质量的主要指标之一。
本章将讨论在电弧热和力作用下母材的熔化、熔池和焊缝的形成、对接接头焊缝成形的基本规律及对焊缝成形的控制。
第一节 焊缝和熔池的形状及尺寸焊接接头的形式很多，不同的接头形式其焊缝形状亦有所不同。
一、 焊缝形状尺寸及其影响焊缝的形状通常是指熔化焊缝区横截、熔宽面和余高来表的形状，一般以熔深H 、熔宽B 和余高a 来表示，如图3-1所示。
其中熔深是对接接头焊缝最重要的尺寸，它直接影响到接头的承载能力。
熔宽和余高则应与熔深具有恰当的比例，因而采用焊缝成形系数(/)B H φφ=和余高系数(/)B a ψψ=来表征焊缝的成形特点。
焊缝成形系数φ的大小影响到熔池中气体逸出的难易、熔池的结晶方向、焊缝中心偏析的严重程度等。
φ的大小要受到焊接方法及材料对焊缝产生裂纹和气孔的敏感性，即熔池合理冶金条件的制约。
一般而言，对于裂纹和气孔敏感的材料，其焊缝的φ值应取大一些。
此外，φ值的大小还受到电弧功率密度的限制。
对于常用的电弧焊方法，焊缝的φ值一般取1.3～2 。
堆焊时为了保证堆焊层材料的成分和高的生产率，要求熔深浅，焊缝宽度大，此时φ值可达10左右。
焊缝余高可避免熔池金属凝固收缩时形成缺陷，也可增加焊缝截面，提高结构承受静载荷能力。
但余高太大将引起应力集中，从而降低承受动载荷能力，因此要限制余高的尺寸。
通常对接接头的余高应控制在3mm 以下，或者余高系数ψ大于4～8。
对重要的承受动载荷的结构，焊后应将余高去除。
理想的角焊缝表面最好是凹形的（图3-1），对对于重要结构，可在焊后除去余高，磨成凹形。
焊缝的熔深、熔宽和余高确定后，基本确定了焊缝横截面的轮廓。
焊缝准确的横截面形状及面积可由焊缝断面的粗晶腐蚀确定，从而可确定母材金属在焊缝中所占的比例，即焊缝的熔合比。

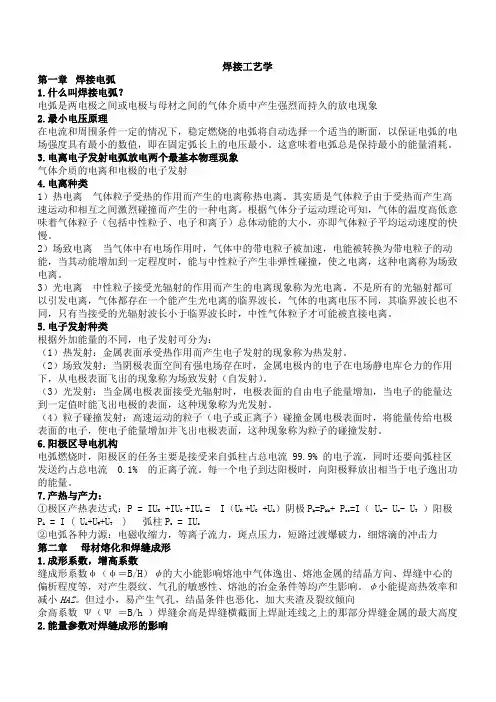

焊接工艺学第一章焊接电弧1.什么叫焊接电弧？电弧是两电极之间或电极与母材之间的气体介质中产生强烈而持久的放电现象2.最小电压原理在电流和周围条件一定的情况下，稳定燃烧的电弧将自动选择一个适当的断面，以保证电弧的电场强度具有最小的数值，即在固定弧长上的电压最小。
这意味着电弧总是保持最小的能量消耗。
3.电离电子发射电弧放电两个最基本物理现象气体介质的电离和电极的电子发射4.电离种类1）热电离气体粒子受热的作用而产生的电离称热电离。
其实质是气体粒子由于受热而产生高速运动和相互之间激烈碰撞而产生的一种电离。
根据气体分子运动理论可知，气体的温度高低意味着气体粒子（包括中性粒子、电子和离子）总体动能的大小，亦即气体粒子平均运动速度的快慢。
2）场致电离当气体中有电场作用时，气体中的带电粒子被加速，电能被转换为带电粒子的动能，当其动能增加到一定程度时，能与中性粒子产生非弹性碰撞，使之电离，这种电离称为场致电离。
3）光电离中性粒子接受光辐射的作用而产生的电离现象称为光电离。
不是所有的光辐射都可以引发电离，气体都存在一个能产生光电离的临界波长，气体的电离电压不同，其临界波长也不同，只有当接受的光辐射波长小于临界波长时，中性气体粒子才可能被直接电离。
5.电子发射种类根据外加能量的不同，电子发射可分为：（1）热发射：金属表面承受热作用而产生电子发射的现象称为热发射。
（2）场致发射：当阴极表面空间有强电场存在时，金属电极内的电子在电场静电库仑力的作用下，从电极表面飞出的现象称为场致发射（自发射）。
（3）光发射：当金属电极表面接受光辐射时，电极表面的自由电子能量增加，当电子的能量达到一定值时能飞出电极的表面，这种现象称为光发射。
（4）粒子碰撞发射：高速运动的粒子（电子或正离子）碰撞金属电极表面时，将能量传给电极表面的电子，使电子能量增加并飞出电极表面，这种现象称为粒子的碰撞发射。
6.阳极区导电机构电弧燃烧时，阳极区的任务主要是接受来自弧柱占总电流 99.9% 的电子流，同时还要向弧柱区发送约占总电流 0.1% 的正离子流。
“焊接方法及设备”思考题第一章焊接电弧1、焊接电弧的物理本质是什么?它具有什么特点?电弧的本质是气体放电，是气体放电的一种表现形态。
特点：电压最低、电流最大、温度2、电弧中带电粒子的产生的方式主要有哪些?1）中性粒子电离2）阴极电子发射3、气体的电离电压、材料的电子逸出电压与电弧稳定性之间有什么关系?电离电压越低，越容易引弧，稳弧性好逸出功越小，引弧越容易，稳弧性能越好4、热阴极（如TIG焊）电子产生的主要方式是什么？冷阴极（如MIG焊）电子产生的主要方式是什么？热：热发射冷：场致发射光发射粒子碰撞发射5、常用的引弧方式有哪些？常用的电弧焊方法各采用什么方式引弧？1、接触引弧焊条电弧焊、埋弧焊、熔化极气体保护焊2、非接触引弧钨极氩弧焊，等离子弧焊6、焊接电弧由哪几部分构成？其电弧电压的表达式是什么？由阴极区、阳极区和弧柱区三部组成。
电弧电压：Ua=Uc+Uk+UA弧柱电压Uc 阳极电压UA阴极电压Uk7、简述阴极区和阳极区的导电机构阴极区：电子流阳极区：A+8 阴极斑点和阳极斑点各有何特点阴极斑点电流密度大，温度高跳跃性和粘着性存在斑点力自动寻找氧化膜—阴极清理作用（或阴极雾化作用），对铝、镁合金的焊接非常重要。
阳极斑点阳极斑点则有避开氧化膜而去自动寻找纯金属表面的倾向。
产生阳极斑点力，但该斑点力小于阴极斑点力。
9、最小电压原理的含义是什么？在电流和周围条件一定时，处于稳定燃烧状态的电弧，其电弧导电半径（r）或温度（T）应使弧柱的电场强度（E）具有最小值。
也就是说，电弧具有保持最小能量消耗的特性。
10、电弧所受的力有哪些？电磁收缩力、等离子流力、斑点压力、短路爆破力11、什么是焊接电弧的静特性和动特性？焊接电弧静特性在电极材料、气体介质和弧长一定的情况下，电弧稳定燃烧时，焊接电流与电弧电压的关系。
焊接电弧的动特性弧长一定时，当焊接电流发生连续快速变化时，电弧电压与电流瞬时值之间的关系。
反映电弧导电性能对电流变化的响应能力。

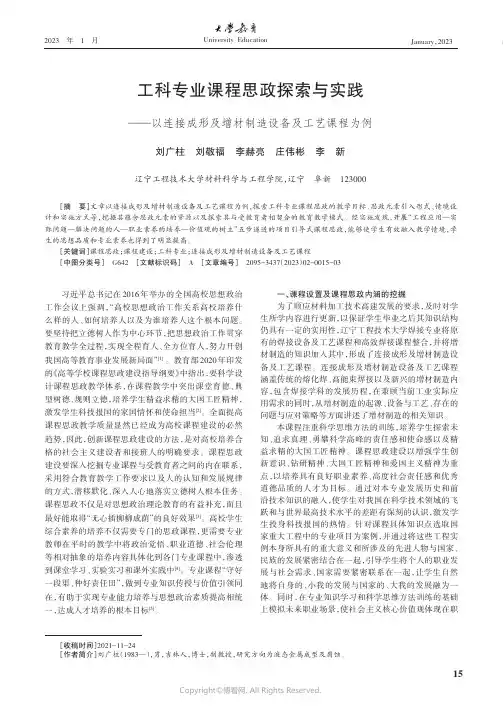

［收稿时间］2021-11-24［作者简介］刘广柱（1983—），男，吉林人，博士，副教授，研究方向为液态金属成型及腐蚀。
［摘要］文章以连接成形及增材制造设备及工艺课程为例，探索工科专业课程思政的教学目标、思政元素引入形式、情境设计和实施方式等，挖掘其蕴含思政元素的资源以及探索其与受教育者相契合的教育教学模式。
经实施发现，开展“工程应用—实际问题—解决问题的人—职业素养的培养—价值观的树立”五步递进的项目引导式课程思政，能够使学生有效融入教学情境，学生的思想品质和专业素养也得到了明显提高。
［关键词］课程思政；课程建设；工科专业；连接成形及增材制造设备及工艺课程［中图分类号］G642［文献标识码］A ［文章编号］2095-3437（2023）02-0015-03习近平总书记在2016年举办的全国高校思想政治工作会议上强调，“高校思想政治工作关系高校培养什么样的人、如何培养人以及为谁培养人这个根本问题。
要坚持把立德树人作为中心环节，把思想政治工作贯穿教育教学全过程，实现全程育人、全方位育人，努力开创我国高等教育事业发展新局面”[1]。
教育部2020年印发的《高等学校课程思政建设指导纲要》中指出，要科学设计课程思政教学体系，在课程教学中突出课堂育德、典型树德、规则立德，培养学生精益求精的大国工匠精神，激发学生科技报国的家国情怀和使命担当[2]。
全面提高课程思政教学质量显然已经成为高校课程建设的必然趋势，因此，创新课程思政建设的方法，是对高校培养合格的社会主义建设者和接班人的明确要求。
课程思政建设要深入挖掘专业课程与受教育者之间的内在联系，采用符合教育教学工作要求以及人的认知和发展规律的方式，潜移默化、深入人心地落实立德树人根本任务。
课程思政不仅是对思想政治理论教育的有益补充，而且最好能取得“无心插柳柳成荫”的良好效果[3]。
高校学生综合素养的培养不仅需要专门的思政课程，更需要专业教师在平时的教学中将政治觉悟、职业道德、社会伦理等相对抽象的培养内容具体化到各门专业课程中，渗透到课堂学习、实验实习和课外实践中[4]。
