16G101图集柱插筋构造及计算案例

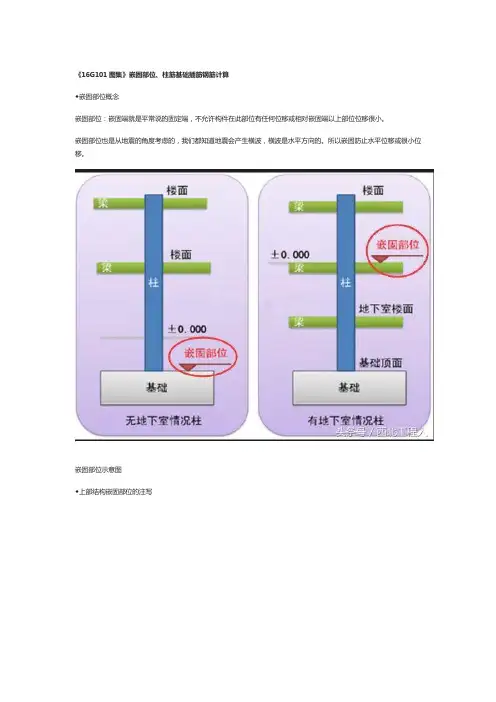

《16G101图集》嵌固部位、柱筋基础插筋钢筋计算◆嵌固部位概念嵌固部位：嵌固端就是平常说的固定端，不允许构件在此部位有任何位移或相对嵌固端以上部位位移很小。

嵌固部位也是从地震的角度考虑的，我们都知道地震会产生横波，横波是水平方向的。

所以嵌固防止水平位移或很小位移。

嵌固部位示意图◆上部结构嵌固部位的注写1、框架柱嵌固部位在基础顶面时，无需注明。

2、框架柱嵌固部位不在基础顶面时，在层高表嵌固部位标高下使用双细线注明，并在层高表下注明上部结构嵌固部位标高。

3、框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，可在层高表地下室顶板标高下使用双虚线注明，此时首层柱端箍筋加密区长度范围及纵筋连接位置均按嵌固部位要求设置。

4、地下一层（-1层）、首层（一层）柱端箍筋加密区长度范围及纵筋连接位置均按嵌固部位要求设置。

注意：认真仔细看双虚线、双实线、标高及说明等，这在11G101图集里是没有的，需特别注意的地方。

◆Hn（柱净高）柱净高其实就是：基础、基础梁、基础联系梁、楼板顶端到顶梁、顶板、帽柱底端的高度。

以下是付费内容有地下室、无地下室柱净高示意图四、柱钢筋计算（一）、柱纵筋计算柱钢筋以下往上依次为基础插筋（底层）、中间层纵筋（中间层）、顶层纵筋（顶层）。

1、柱筋基础插筋（底层）基础插筋（底层）钢筋形式：柱子里钢筋深入钢筋基层底部有一定的弯折，对于基础插筋除了要算它本身的长度以外，在基础内还有横向的钢筋构造，这都属于（柱）钢筋在基层的构造形式。

基础插筋构造示意图2、基础插筋总长度计算：基础插筋示意图◆弯折长度取值：1.Hj>Lae 弯折长度=Max（150，6d），取大值2.Hj<Lae 弯折长度=15dHj表示基础的厚度；Lae表示锚固长度。

弯折长度来源于16G101-3图集P66的总结。

16G101-3图集，P66页◆纵筋插入长度=Hj-bhc，也就是基础厚度减去保护层厚度。

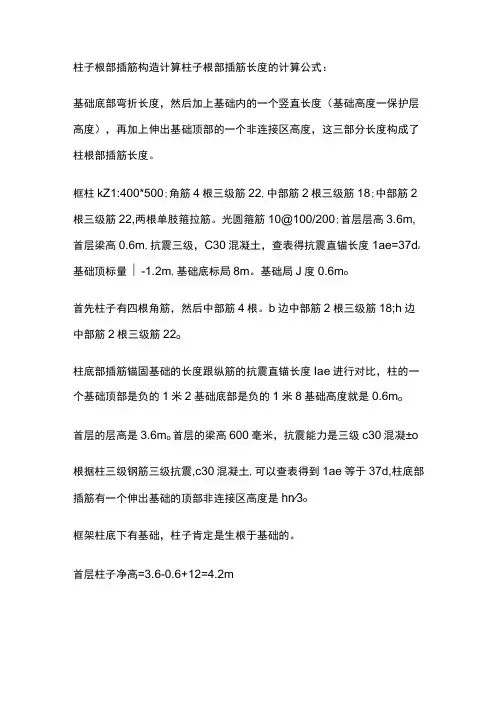

柱子根部插筋构造计算柱子根部插筋长度的计算公式：基础底部弯折长度，然后加上基础内的一个竖直长度（基础高度一保护层高度），再加上伸出基础顶部的一个非连接区高度，这三部分长度构成了柱根部插筋长度。

框柱kZ1:400*500;角筋4根三级筋22,中部筋2根三级筋18;中部筋2根三级筋22,两根单肢箍拉筋。

光圆箍筋10@100/200;首层层高3.6m,首层梁高0.6m,抗震三级，C30混凝土，查表得抗震直锚长度1ae=37d z 基础顶标量∣-1.2m,基础底标局8m。

基础局J度0.6m o首先柱子有四根角筋，然后中部筋4根。

b边中部筋2根三级筋18;h边中部筋2根三级筋22o柱底部插筋锚固基础的长度跟纵筋的抗震直锚长度Iae进行对比，柱的一个基础顶部是负的1米2基础底部是负的1米8基础高度就是0.6m o首层的层高是3.6m o首层的梁高600毫米，抗震能力是三级c30混凝±o 根据柱三级钢筋三级抗震,c30混凝土,可以查表得到1ae等于37d,柱底部插筋有一个伸出基础的顶部非连接区高度是hn∕3o框架柱底下有基础，柱子肯定是生根于基础的。

首层柱子净高=3.6-0.6+12=4.2m柱三级钢筋，三级抗震，C3O混凝土，钢筋直径最大的钢筋直径是22,也有钢筛直径18及钢筋直径22都小于25o那么，如果有小于25的，有大于直径25的，分别查，计算的其中一个最大的1ae,这里柱分别比较都小于25。

查表查得直锚长度37d。

如图表所示。

柱插筋构造，第一步是判断基础这个高度是否大于Iae o有两个钢筋直径。

基础高度只有一个就是600mm,然后600的话，因为我是要升到基础底部，有一个保护层，那么，插筛升到竖直长度，只有560毫米与37d比较，37d=22x37=814mm,对于18x37=666mm,,插筋锚固基础高度560mm 也不满足,都不满足直锚，只能采用弯锚了。

采用弯锚的形式，插筋伸到基础底部支撑在基础的钢筋上。

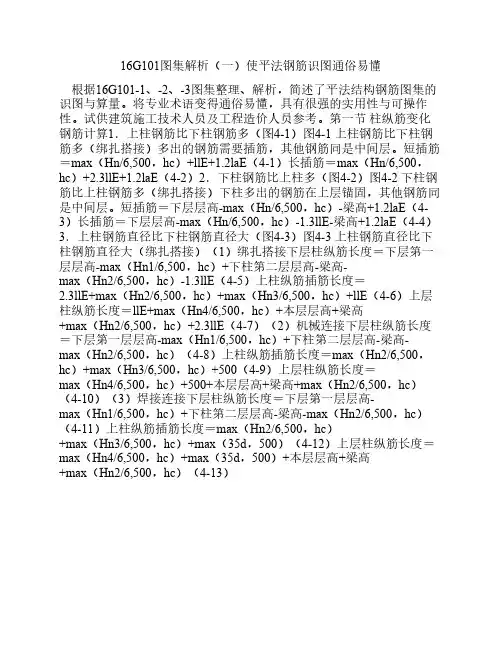

16G101图集解析（一）使平法钢筋识图通俗易懂根据16G101-1、-2、-3图集整理、解析，简述了平法结构钢筋图集的识图与算量。

将专业术语变得通俗易懂，具有很强的实用性与可操作性。

试供建筑施工技术人员及工程造价人员参考。

第一节柱纵筋变化钢筋计算1．上柱钢筋比下柱钢筋多（图4-1）图4-1 上柱钢筋比下柱钢筋多（绑扎搭接）多出的钢筋需要插筋，其他钢筋同是中间层。

短插筋＝max（Hn/6,500，hc）+llE+1.2laE（4-1）长插筋＝max（Hn/6,500，hc）+2.3llE+1.2laE（4-2）2．下柱钢筋比上柱多（图4-2）图4-2 下柱钢筋比上柱钢筋多（绑扎搭接）下柱多出的钢筋在上层锚固，其他钢筋同是中间层。

短插筋＝下层层高-max（Hn/6,500，hc）-梁高+1.2laE（4-3）长插筋＝下层层高-max（Hn/6,500，hc）-1.3llE-梁高+1.2laE（4-4）3．上柱钢筋直径比下柱钢筋直径大（图4-3）图4-3 上柱钢筋直径比下柱钢筋直径大（绑扎搭接）（1）绑扎搭接下层柱纵筋长度＝下层第一层层高-max（Hn1/6,500，hc）+下柱第二层层高-梁高-max（Hn2/6,500，hc）-1.3llE（4-5）上柱纵筋插筋长度＝2.3llE+max（Hn2/6,500，hc）+max（Hn3/6,500，hc）+llE（4-6）上层柱纵筋长度＝llE+max（Hn4/6,500，hc）+本层层高+梁高+max（Hn2/6,500，hc）+2.3llE（4-7）（2）机械连接下层柱纵筋长度＝下层第一层层高-max（Hn1/6,500，hc）+下柱第二层层高-梁高-max（Hn2/6,500，hc）（4-8）上柱纵筋插筋长度＝max（Hn2/6,500，hc）+max（Hn3/6,500，hc）+500（4-9）上层柱纵筋长度＝max（Hn4/6,500，hc）+500+本层层高+梁高+max（Hn2/6,500，hc）（4-10）（3）焊接连接下层柱纵筋长度＝下层第一层层高-max（Hn1/6,500，hc）+下柱第二层层高-梁高-max（Hn2/6,500，hc）（4-11）上柱纵筋插筋长度＝max（Hn2/6,500，hc）+max（Hn3/6,500，hc）+max（35d，500）（4-12）上层柱纵筋长度＝max（Hn4/6,500，hc）+max（35d，500）+本层层高+梁高+max（Hn2/6,500，hc）（4-13）。

16G101图集柱平法制图规则及计算深度解读图集相当于字典，查起来方便，读起来费劲，有时候读了多遍也理解不了，如果理解不了，你将无法查询，从今天开始，我帮大家深度解读16G图集，帮大家节省时间。

大家看一下，同图表示，你是不是对平法是什么，有了更好的理解。

16G图集这次最大的变化就是取消了非抗震情况，就是因为有了以上这份文件。

至于16G101-1和-2包括哪些内容，我们后面再讲，慢慢来！“框架-剪力墙结构”和“框支剪力墙结构”我理解是否正确，欢迎大家拍砖。

虽然现在平法图集上没有陈教授的名字，但是我们不能忘记这个人，他发明平法，解放了无数建筑工作者的劳动力。

别把图集当规范，平法图集是从规范衍生出来应用工具。

简单来说，平法施工图=平面图+标准构造详图，这里平面图是按照平法规则绘制出来的。

这几种方式，我们后面会详细解读。

图纸说明大多数对预算员没用，做预算不要把时间浪费在图纸说明上。

这些地方设计如果不注明，就证明是设计新手干的，找老预算员取取经验，别瞎做。

哈哈！先来一波更新^.^【2016年11月7日】其实芯柱的内容，16G平法图集并没有单独拿出来，因为网上很多人问这个问题，我在这里特意拿出来单独解读。

列表注写方式图上有个特点，就是柱截面标注的不是具体尺寸，是参数代号，具体尺寸要从表里查得。

注意，偏轴时图中参数可以是负值。

这里注意大家按照我给的序号顺序看。

关于转换柱的具体内容，我们后面会详细解读。

常用的箍筋是类型1和类型2。

我们经常碰到复合箍筋，不知道怎么拆分，有了这个原则就知道怎么拆分了。

大家注意，柱子的箍筋是“几×几”，梁的箍筋一般叫“几肢箍”。

大家注意，芯柱不会单独存在，一定和框架柱在一起，尺寸标注方式随框架柱。

为了施工方便，这张表平法图集要求至少在柱、墙、梁结构图上放置这张表。

大家注意，这张表里的标高表示的是当前层的结构底标高，而不是建筑底标高，平法图集里讲的所有标高，都是结构标高不是建筑标高。

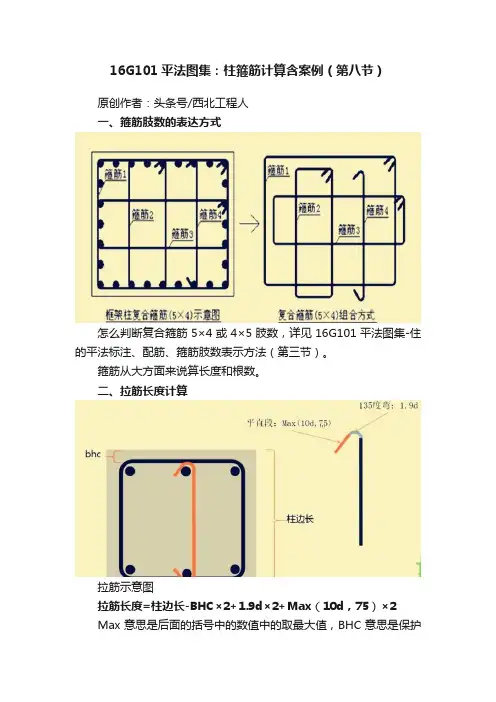

16G101平法图集：柱箍筋计算含案例（第八节）原创作者：头条号/西北工程人一、箍筋肢数的表达方式怎么判断复合箍筋5×4或4×5肢数，详见16G101平法图集-住的平法标注、配筋、箍筋肢数表示方法（第三节）。

箍筋从大方面来说算长度和根数。

二、拉筋长度计算拉筋示意图拉筋长度=柱边长-BHC×2+1.9d×2+Max（10d，75）×2Max意思是后面的括号中的数值中的取最大值，BHC意思是保护层。

三、箍筋长度计算－外侧箍筋计算外侧箍筋示意图周长=（B边长－BHC×2＋H边长－BHC×2）×2弯钩长度=1.9d＋Max（10d，75）箍筋外侧长度=周长+弯钩×2箍筋外侧长度=周长－8BHC＋1.9d×2＋Max（75mm，10d）×2当d≥8时简化公式为：箍筋外侧长度=周长－8BHC＋11.9d×2四、箍筋长度计算－内侧箍筋计算小箍筋计算：H边箍筋长度=H边-2BHC。

B边长度=（B－2×BHC－2×gd－D）/3×1+D+2×gd D为竖向钢筋直径 gd为主箍筋直径五、案例柱截面尺寸为500×600mm，箍筋Φ10@200，保护层为30mm，计算图一中1#外侧箍筋长度。

解：箍筋外侧长度=周长+弯钩×2=2×（B－2×BHC+H－2×BHC）+2×LW=2×（500－2×30+600－2×30）+2×11.9×10=2198mm。

欢迎同行发表观点，感谢转发、评论。

有不妥之处请您指正，我们共同学习进步，谢谢！。

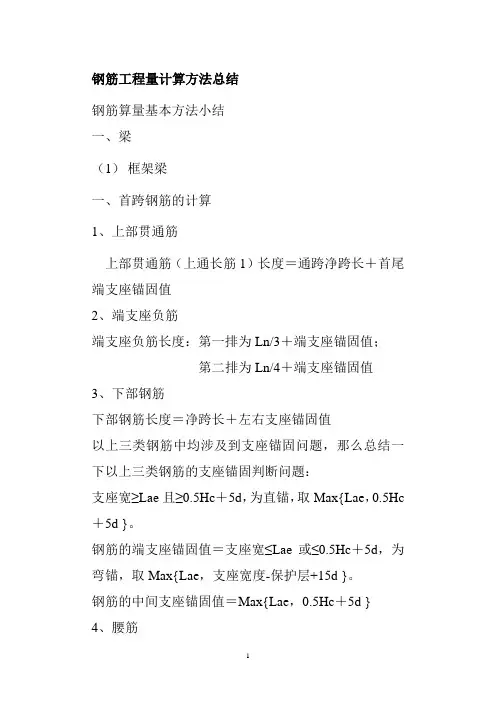

钢筋工程量计算方法总结钢筋算量基本方法小结一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc ＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

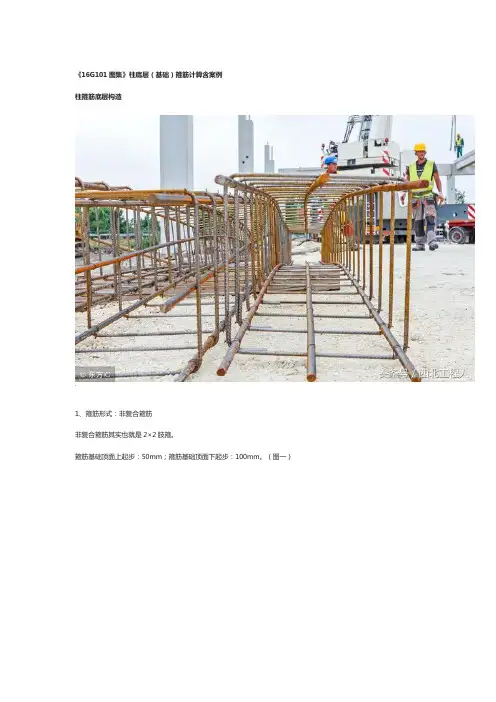

《16G101图集》柱底层（基础）箍筋计算含案例
柱箍筋底层构造
1、箍筋形式：非复合箍筋
非复合箍筋其实也就是2×2肢箍。

箍筋基础顶面上起步：50mm；箍筋基础顶面下起步：100mm。

（图一）
2、箍筋配置要求：
（1）纵筋外（不含弯折段）混凝土厚度≤5d
箍筋间距=min（5d，100），也就是需要箍筋加密，所以取小值。

注：min意思为取小值；d为插筋最小直径。

（2）纵筋外（不含弯折段）混凝土厚度>5d
箍筋间距≤500且不少于2根。

3、案例：
基础厚度500mm，插筋保护层40mm，纵筋外混凝土厚度>5d，计算基础层内箍筋的根数及长度。

以下是付费内容
解：根据纵筋外（不含弯折段）混凝土厚度>5d，箍筋间距≤500且不少于2根。

（1）（500－40－100）/500－1=0 根，不少于2根，所以为2根。

注：100为下起步。

减一1取整。

（2）箍筋为非复合箍筋，长度=500×4－8×40×11.9×8=1870.4mm。

二级钢C25（d≤25）C30（d≤25）C35（d≤25）25%40d35d32d
50%46d41d38d
100%53d46d43d
三级钢C25（d≤25）C30（d≤25）C35（d≤25）
50%59d52d48d
箍筋弯钩1350，平直部分10d，75中较大值
梁上部纵筋两排间距≥25，≥d，排距≥30，1.5d；下部两层钢筋上下间距≥25，≥d，排距≥25d，≥d；拉筋一头为900，一头1350弯钩，平直部分5d。

KZ纵向钢筋连接：
嵌固部位：
llE，
500（焊接）
KZ、Hn/6，
0.6labE；
度为
柱顶弯头均为12d，应伸入柱顶≥0.5labE，柱封头≥laE无需弯折，伸至柱顶≥0.6labE 时柱外层筋弯折为15d，内侧弯折为12d。

所有起步筋均为50间距起步，梁根加密为1.5梁高，≥500（抗震等级Ⅱ-Ⅳ级）。

端部无暗柱时剪力墙水平分布筋应钩柱角筋，弯折为10d；端部有暗柱L型时水平分部筋紧贴角筋内侧弯折10d，转角墙有暗柱连接区域在暗柱外，连接长度为
1.2laE，两连接区域之间间距应≥500，内侧平平筋应伸至暗柱外边竖向筋内侧，弯
折
接,焊接
为三排为≥
，可以
150
两边
域Ln/4内，竖向钢筋连接外墙在净高中间H/3，内侧竖向贯通筋在净高H/4内。

框架梁端支座钢筋伸入柱内≥LaE,≥0.5hc+5d可直锚,中间节点梁下部钢筋在加密区1.5hc梁高外搭接，且搭接长度≥LLE.。
