(整理)通风管道安装要求

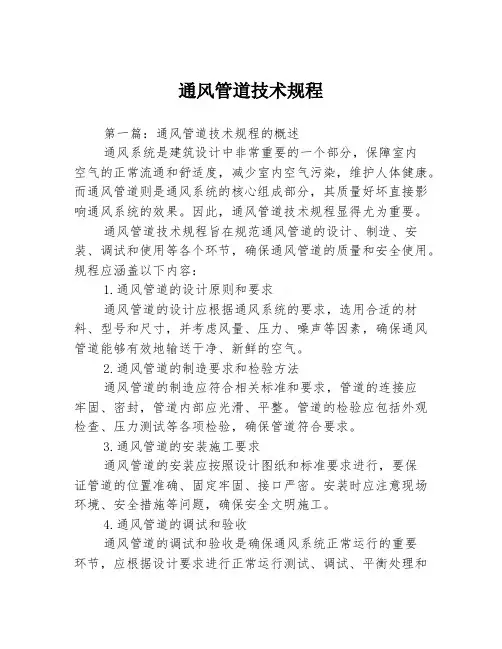

通风管道技术规程第一篇：通风管道技术规程的概述通风系统是建筑设计中非常重要的一个部分，保障室内空气的正常流通和舒适度，减少室内空气污染，维护人体健康。

而通风管道则是通风系统的核心组成部分，其质量好坏直接影响通风系统的效果。

因此，通风管道技术规程显得尤为重要。

通风管道技术规程旨在规范通风管道的设计、制造、安装、调试和使用等各个环节，确保通风管道的质量和安全使用。

规程应涵盖以下内容：1.通风管道的设计原则和要求通风管道的设计应根据通风系统的要求，选用合适的材料、型号和尺寸，并考虑风量、压力、噪声等因素，确保通风管道能够有效地输送干净、新鲜的空气。

2.通风管道的制造要求和检验方法通风管道的制造应符合相关标准和要求，管道的连接应牢固、密封，管道内部应光滑、平整。

管道的检验应包括外观检查、压力测试等各项检验，确保管道符合要求。

3.通风管道的安装施工要求通风管道的安装应按照设计图纸和标准要求进行，要保证管道的位置准确、固定牢固、接口严密。

安装时应注意现场环境、安全措施等问题，确保安全文明施工。

4.通风管道的调试和验收通风管道的调试和验收是确保通风系统正常运行的重要环节，应根据设计要求进行正常运行测试、调试、平衡处理和检测。

验收时要对各项指标进行检测，确保通风系统符合设计要求。

总之，通风管道技术规程是通风系统中非常重要的一部分，它的质量和标准化程度将直接影响着通风系统的效果和舒适度，因此各个环节都需要严格遵循规程的要求进行操作。

第二篇：通风管道材料的选择和应用通风管道的选择和应用对通风系统的正常运行和效果影响很大，选择合适的材料和应用正确的方式将组成一条高效通风系统的基础。

下面我们将就通风管道材料的选择和应用详细探讨一下。

1.钢板材料钢板材料是通风管道中应用最广泛的材料之一，其特点是耐热、耐腐蚀，长期使用不易变形。

但是，在应用钢板材料时要注意其钢板的厚度、接口的加强方式和密封性能的选择。

2.铝材铝材作为一种轻质、防腐材料，通风管道中也有进行应用，但其高成本和不易处理的特点限制了其应用范围。

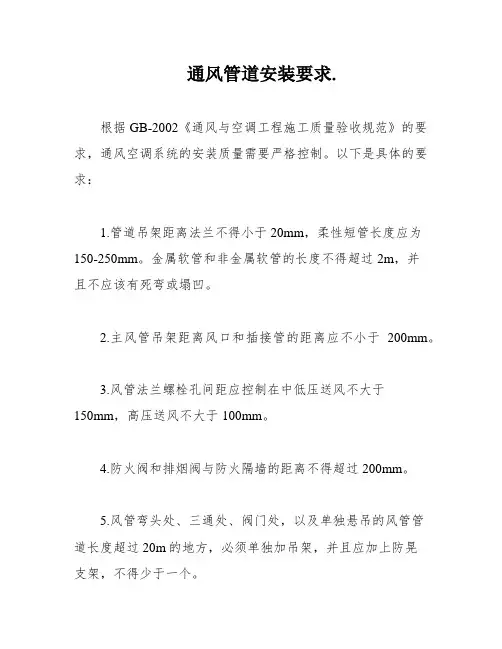

通风管道安装要求.根据GB-2002《通风与空调工程施工质量验收规范》的要求，通风空调系统的安装质量需要严格控制。

以下是具体的要求：1.管道吊架距离法兰不得小于20mm，柔性短管长度应为150-250mm。

金属软管和非金属软管的长度不得超过2m，并且不应该有死弯或塌凹。

2.主风管吊架距离风口和插接管的距离应不小于200mm。

3.风管法兰螺栓孔间距应控制在中低压送风不大于150mm，高压送风不大于100mm。

4.防火阀和排烟阀与防火隔墙的距离不得超过200mm。

5.风管弯头处、三通处、阀门处，以及单独悬吊的风管管道长度超过20m的地方，必须单独加吊架，并且应加上防晃支架，不得少于一个。

6.通风管道吊架距离不保温风管边缘应为30mm，距保温管道保温层边缘距离也应为30mm。

7.风管保温应平整，法兰处必须单独保温，法兰保温材料应与管道一致。

8.风管水平度应控制在3‰以内，垂直度应控制在2‰以内，总偏差不得大于20mm。

9.风口水平度应控制在3‰以内，垂直度应控制在2‰以内。

风口应该转动灵活，不得有明显划痕，并且与板面接触严密。

10.安装隔振器的地面应平整，风机各组减振器压缩量应均匀，压缩量偏差不得超过2mm，减振器不得被基础抹死。

11.风管与法兰压边宽度应为6-9mm，接触严密并顺直。

12.非金属风管法兰连接，法兰螺栓间距不得超过120mm，法兰间距应均匀，法兰平整，法兰垫片厚度应为3-5mm。

13.玻璃钢风管长度超过20m时，应加固定支架不得少于一个，玻璃钢风管长度超过20m时应按设计要求加伸缩节。

14.风管穿伸缩缝处应采用软连接，软管长度不得小于伸缩缝宽度加100mm。

15.风管保温材料为岩棉时，保温应采用铁角包装带，打包带间距应为0.6-0.7m。

16.通风管道规格在400mm以下的支吊架间距不得超过4m，规格在400mm以上的风管支吊架间距不得超过3m。

17.风管垂直安装，支架间距不得超过4m，玻璃钢管不得超过3m，每根立管不得少于2点固定。

建筑物通风管道安装规范随着城市化进程的快速发展，建筑物的通风管道安装越来越重要。

通风管道的良好设计和安装不仅可以提供健康舒适的室内环境，还能有效减少室内空气污染，保障人们的生命安全。

本文将从建筑物通风管道的设计、安装和检验等方面，详细介绍通风管道的规范要求和常见问题解决方法。

一、通风管道设计1.1 空气流量计算在进行通风管道设计之前，首先需要计算建筑物的空气流量。

流量计算需要考虑人员密度、房间用途、室内设备等多个因素。

一般情况下，可采用ASHRAE（美国暖通空调和制冷工程师协会）的相关标准进行计算。

1.2 通风口布置通风口的布置应符合以下原则：通风口布置要合理，尽量均匀地分布在房间的上、中、下三个部位；通风口与房间内障碍物之间的距离不宜小于500mm；通风口的面积应根据房间的面积和人员密度进行计算。

1.3 隔音设计为了保证建筑物的良好声学环境，通风管道的设计还需要进行隔音设计。

通过合理选择材料、增加隔音层等方法，减少通风管道传导的噪音。

二、通风管道安装2.1 施工材料选择通风管道的安装需要选用耐高温、耐腐蚀、不易燃烧的材料。

常见的安装材料有镀锌钢板、不锈钢板等。

在选择材料时，还要考虑管道的密封性和防火性能。

2.2 管道连接通风管道的连接一般采用搭接式或者焊接式。

焊接式连接可以提供更好的密封性能，但也需要专业焊工进行操作，确保焊缝质量达到要求。

而搭接式连接则更加灵活，可以方便地进行拆卸和维修。

2.3 管道支架通风管道的支架要能够承受管道的重量，同时具备良好的抗震性能。

支架的材质一般选择镀锌钢管或者不锈钢材料。

三、通风管道检验3.1 气密性测试通风管道安装完成后，需要进行气密性测试。

气密性测试可以通过将通风管道与气密风机连接，检测压力变化来进行。

测试结果应符合相关标准的要求。

3.2 清洁度检验通风管道安装完成后，应进行清洁度检验。

检验时可以采用专业的洁净度测试仪器，检测管道内表面的颗粒物和细菌等。

3.3 支架稳固性检查通风管道的支架稳固性也需要进行检查。

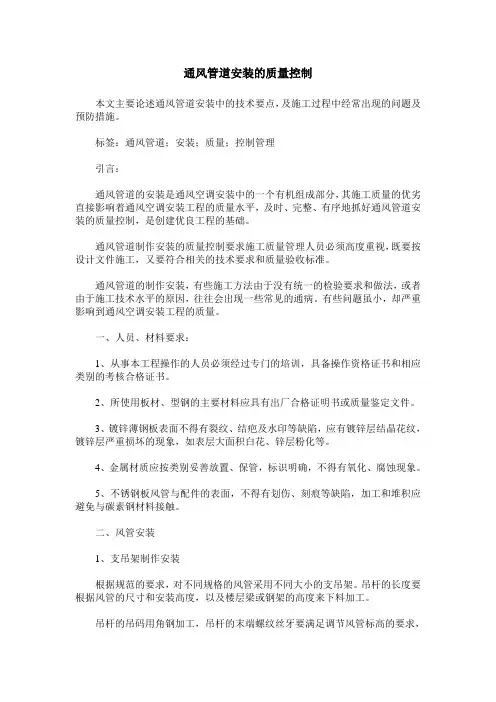

通风管道安装的质量控制本文主要论述通风管道安装中的技术要点，及施工过程中经常出现的问题及预防措施。

标签：通风管道；安装；质量；控制管理引言：通风管道的安装是通风空调安装中的一个有机组成部分，其施工质量的优劣直接影响着通风空调安装工程的质量水平，及时、完整、有序地抓好通风管道安装的质量控制，是创建优良工程的基础。

通风管道制作安装的质量控制要求施工质量管理人员必须高度重视，既要按设计文件施工，又要符合相关的技术要求和质量验收标准。

通风管道的制作安装，有些施工方法由于没有统一的检验要求和做法，或者由于施工技术水平的原因，往往会出现一些常见的通病。

有些问题虽小，却严重影响到通风空调安装工程的质量。

一、人员、材料要求：1、从事本工程操作的人员必须经过专门的培训，具备操作资格证书和相应类别的考核合格证书。

2、所使用板材、型钢的主要材料应具有出厂合格证明书或质量鉴定文件。

3、镀锌薄钢板表面不得有裂纹、结疤及水印等缺陷，应有镀锌层结晶花纹，镀锌层严重损坏的现象，如表层大面积白花、锌层粉化等。

4、金属材质应按类别妥善放置、保管，标识明确，不得有氧化、腐蚀现象。

5、不锈钢板风管与配件的表面，不得有划伤、刻痕等缺陷，加工和堆积应避免与碳素钢材料接触。

二、风管安装1、支吊架制作安装根据规范的要求，对不同规格的风管采用不同大小的支吊架。

吊杆的长度要根据风管的尺寸和安装高度，以及楼层梁或钢架的高度来下料加工。

吊杆的吊码用角钢加工，吊杆的末端螺纹丝牙要满足调节风管标高的要求，吊杆的顶部与角钢焊接固定，吊杆油防锈漆和面漆各两遍。

吊杆制作好后，就可以根据风管的布置方位进行安装，间距符合设计及规范的要求。

2、本工程风管加固措施：矩形风管边长≥630mm和保温风管边长≥800mm，管段长度在1.2m以上必须采用加强筋或其它加固。

3、风管的漏风量测试风管的严密程度是反映安装质量的一个重要指标，是风管安装的重要监控手段。

经测试合格的风管系统，可防止冷量的流失，节省能源。

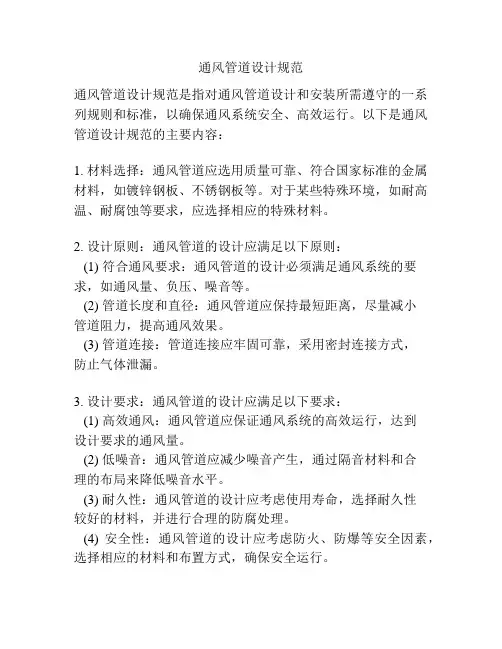

通风管道设计规范通风管道设计规范是指对通风管道设计和安装所需遵守的一系列规则和标准，以确保通风系统安全、高效运行。

以下是通风管道设计规范的主要内容：1. 材料选择：通风管道应选用质量可靠、符合国家标准的金属材料，如镀锌钢板、不锈钢板等。

对于某些特殊环境，如耐高温、耐腐蚀等要求，应选择相应的特殊材料。

2. 设计原则：通风管道的设计应满足以下原则：(1) 符合通风要求：通风管道的设计必须满足通风系统的要求，如通风量、负压、噪音等。

(2) 管道长度和直径：通风管道应保持最短距离，尽量减小管道阻力，提高通风效果。

(3) 管道连接：管道连接应牢固可靠，采用密封连接方式，防止气体泄漏。

3. 设计要求：通风管道的设计应满足以下要求：(1) 高效通风：通风管道应保证通风系统的高效运行，达到设计要求的通风量。

(2) 低噪音：通风管道应减少噪音产生，通过隔音材料和合理的布局来降低噪音水平。

(3) 耐久性：通风管道的设计应考虑使用寿命，选择耐久性较好的材料，并进行合理的防腐处理。

(4) 安全性：通风管道的设计应考虑防火、防爆等安全因素，选择相应的材料和布置方式，确保安全运行。

4. 安装规范：通风管道安装应遵循以下规范：(1) 配管布局：通风管道的布置应符合施工布置图纸要求，保证通风系统的畅通。

(2) 管道支撑：通风管道应合理设置支撑装置，保证管道的稳固和安全。

(3) 密封处理：通风管道的连接处应进行密封处理，防止气体泄漏。

(4) 正确使用工具：通风管道的安装过程中应使用正确的工具和设备，确保安全和质量。

(5) 验收和检测：通风管道安装完成后，应进行验收和检测，确保通风系统的正常运行。

综上所述，通风管道设计规范是确保通风系统安全、高效运行的重要依据。

在设计和安装通风管道时，必须遵循相应的规则和标准，保证通风系统的正常工作，提供良好的通风条件。

本工程为室内通风管道安装工程，主要涉及住宅、办公楼、商场等建筑物的通风管道系统安装。

施工内容包括风管制作、支架安装、部件安装、管道连接、保温及防腐等。

二、施工准备1. 材料准备：各类板材、管材、支架、阀体、消声器、罩体、风口、密封条、螺栓、螺母、垫圈、垫料、电焊条、帆布、无纺布、射钉、膨胀螺栓等。

2. 工具准备：手锤、电锤、手电钻、手锯、电动双刃剪、角磨机、切割机、水平尺、钢卷尺、扳手、螺丝刀等。

3. 人员准备：施工人员、技术负责人、质量负责人、安全负责人等。

4. 施工现场准备：确保现场施工环境整洁，预留孔洞位置、尺寸符合图纸要求，辅助设施齐全。

三、施工工艺1. 风管制作（1）根据设计图纸，确定风管规格、长度、弯曲半径等参数。

（2）选择合适的板材，按设计要求进行切割、弯曲、连接。

（3）检查风管尺寸、形状、平整度等是否符合要求。

2. 支架安装（1）根据风管走向、安装高度、间距等要求，确定支架位置。

（2）采用膨胀螺栓、射钉等方式固定支架。

（3）检查支架的垂直度、水平度、间距等是否符合要求。

3. 部件安装（1）根据设计图纸，确定阀体、消声器、罩体、风口等部件的安装位置。

（2）采用螺栓、螺母、垫圈等连接部件。

（3）检查部件的安装位置、方向、间隙等是否符合要求。

4. 管道连接（1）采用法兰连接、卡箍连接、焊接等方式连接风管。

（2）检查连接处的严密性、牢固性等是否符合要求。

5. 保温及防腐（1）采用岩棉、玻璃棉等保温材料对风管进行保温。

（2）对风管进行防腐处理，如涂刷防锈漆、喷塑等。

四、质量控制1. 材料质量：严格按照设计要求选用材料，确保材料质量合格。

2. 施工质量：严格按照施工工艺进行施工，确保施工质量符合要求。

3. 验收质量：对施工完成的通风管道系统进行验收，确保质量符合设计要求。

五、安全文明施工1. 施工人员应遵守施工现场安全规定，确保施工安全。

2. 采取措施减少施工对环境的影响，保持施工现场整洁。

1、风管制作①金属风管制作②非金属风管制作2、风管安装①一般性风管安装1）送、排风风管2）防排烟系统风管②特殊风管安装1）不锈钢风管2）铝板风管3）防爆系统风管4）净化系统5）复合材料风管6）无机玻璃钢系统风管1、风管制作1.1风管系统1.2风管种类①金属风管-镀锌钢板风管（俗称白铁皮）-薄钢板风管（俗称黑铁皮风管）-不锈钢板风管-铝板风管②非金属风管-机玻璃钢风管-无机玻璃钢风管-硬聚氯乙烯板风管-超级风管：又称玻璃纤维风管1.3金属风管制作①圆形风管制作（略）②矩形风管制作1.3.1 矩形风管制作钢板制矩形风管的常用规格/mm1.3.2 风管厚度对照表注：1、排烟系统风管板厚度可按高压系统2、特殊除尘系统钢板厚度应符合设计要求1.3.3不锈钢板厚度对照表1.3.4 铝板风管厚度对照表1.3.5 风管加固①当矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm，且其管段长度大于1200mm时均应采取加固措施。

对边长小于或等于800mm的风管。

宜采用楞筋、楞线的方法加固。

②当中压和高压风管的管段长度大于1200mm时，应采用加固框的形式加固。

③高压风管的单咬口缝应有加固补强措施④当风管的板材厚度大于或等于2.0mm时，加固措施的围可放宽。

风管加固示意图：（a）风管壁滚槽 (b)风管壁棱线(630~1200) (630~1200)(c)角钢加固 (大于1200)2. 风管安装一、送、排风管安装2.1风管连接（1）法兰连接：风管和风管，风管与部件、配件（弯头三通、异径管）可采用法兰连接，为使风管的法兰用料规格统一和通用化，风管法兰的规格按下表所示：法兰螺栓及铆钉的间距，低压和中压系统风管应小于或等于150mm；高压系统风管应小于或等于100mm。

矩形法兰的四角处应高螺孔，铆钉也应尽量靠近四角处。

矩形风管法兰(mm)(2)风管无法兰连接：采用承插、插条、薄钢板法兰弹簧夹等的连接形式，见表如下：矩形风管无法兰连接形式2.2 风管安装（1）一般规定①风管和空气处理室，敷设电线、电缆以及输送有毒、易燃、易爆气体或液体的管道。

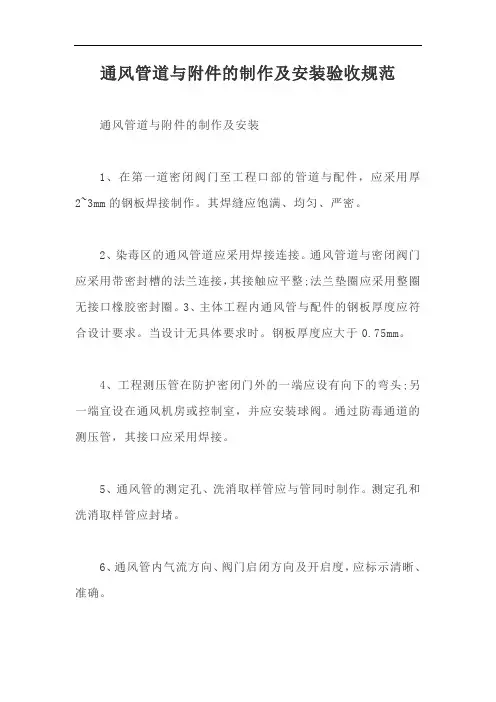

通风管道与附件的制作及安装验收规范通风管道与附件的制作及安装1、在第一道密闭阀门至工程口部的管道与配件，应采用厚2~3mm的钢板焊接制作。

其焊缝应饱满、均匀、严密。

2、染毒区的通风管道应采用焊接连接。

通风管道与密闭阀门应采用带密封槽的法兰连接，其接触应平整;法兰垫圈应采用整圈无接口橡胶密封圈。

3、主体工程内通风管与配件的钢板厚度应符合设计要求。

当设计无具体要求时。

钢板厚度应大于0.75mm。

4、工程测压管在防护密闭门外的一端应设有向下的弯头;另一端宜设在通风机房或控制室，并应安装球阀。

通过防毒通道的测压管，其接口应采用焊接。

5、通风管的测定孔、洗消取样管应与管同时制作。

测定孔和洗消取样管应封堵。

6、通风管内气流方向、阀门启闭方向及开启度，应标示清晰、准确。

给水排水管道、供油管道与附件的安装1、压力排水管宜采用给水铸铁管、镀锌管、镀锌钢管或UPVC 塑料管，其接口应采用油麻填充或石棉水泥抹口，不得采用水泥砂浆抹口。

2、油管丝扣连接的填料，应采用甘油和红丹粉的调和物，不得采用铅油麻丝。

油管法兰连接的垫板，应采用两面涂石墨的石棉纸板，不得采用普通橡胶垫圈。

防爆清扫口安装，应符合下列要求:1、当采用防护盖板时，盖板应采用厚度大于3mm的镀锌或镀铬钢板制作;其表面应光洁，安装应严密;2、清扫口安装高度应低于周围地面3~5mm。

3、与工程外部相连的管道的控制阀门，应安装在工程内靠近防护墙处，并应便于操作，启闭灵活，有明显的标志。

控制阀门的工作压力应大于1MPa。

控制阀门在安装前，应逐个进行强度和严密性检验。

4、各种阀门启闭方向和管道内介质流向，应标示清晰、准确。

电缆、电线穿管的安装1、电缆、电线在穿越密闭穿墙短管时，应清除管内积水、杂物。

在管内两端应采用密封材料充填，填料应捣固密实。

2、电缆、电线暗配管穿越防护密闭隔墙或密闭隔墙时，应在墙两侧设置过线盒，盒内不得有接线头。

过线盒穿线后应密封，并加盖板。

3、灯头盒、开关盒、接线盒等应紧贴模板固定，并应与电缆、电线暗配管连接牢固。

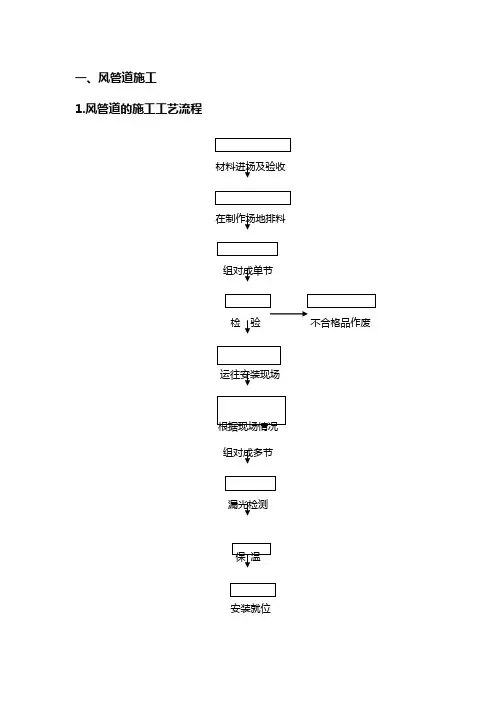

一、风管道施工1.风管道的施工工艺流程材料进场及验收在制作场地排料组对成单节检验不合格品作废运往安装现场根据现场情况组对成多节漏光检测安装就位2．风管道施工说明风管道的预制应有足够的场地来存放材料、半成品，并进行预制，约需100m×100ｍ=10000ｍ2，场地铺6个钢平台以供预制，每个平台约100ｍ２，由于本工程工作量较大，故需提前预制，否则预制和安装就会脱节，最后影响工期。

土建单位施工时，要与之积极配合，墙和楼板的预留孔洞应符合要求，不允许漏掉应有的预留孔。

2．1管道制作：材料进到制作场地，对材料进行验收，检查外观和材质单、合格证。

下料时一定要精心，在保证质量的同时，要考虑节约用料，经检查合格后，方可进行下道工序。

制作风管时，板材的拼接咬口采用单咬口，矩形风管或配件的四角组合可采用转角咬口、联合角咬口、按扣式咬口。

风管各管段间的连接应采用可拆卸的形式，管段长度宜为1.8－4ｍ。

风管和配件的制作，其外边长的允许偏差：当小于或等于300mm 时为-1～0mm，当大于300mm时为-2～0mm。

其内边长尺寸的允许偏差为+1～+3mm，平面度的允许偏差为2mm。

矩形法兰两对角线之差不应大于3mm。

风管和配件的板材连接应采用咬接或铆接。

风管与角钢法兰的连接，可采用翻边铆接，铆接应牢固。

风管的密封，应以板材连接的密封为主，可采用密封胶嵌缝和其它方法密封。

密封胶性能应符合使用环境的要求，密封面应设在风管的正压侧。

风管上的测孔应在风管安装前按施工图装设好，其接合处应严密牢固。

2．2风管道的安装：2．2．1风管安装的要求及规范：风管与配件可拆卸的接口及调节机构，不得装设在墙或楼板内。

风管及部件安装前，应清除内外杂物及污物，并保持清洁。

现场风管接口的配置，不得缩小其有效截面。

风管与部件支、吊架的预埋件、射钉或膨胀螺栓位置应正确、牢固可靠，埋入部分应去除油污，并不得涂漆。

在砖墙或混凝土上预埋支架时，洞口内外应一致，水泥砂浆捣固应密实，表面应平整，预埋应牢固。

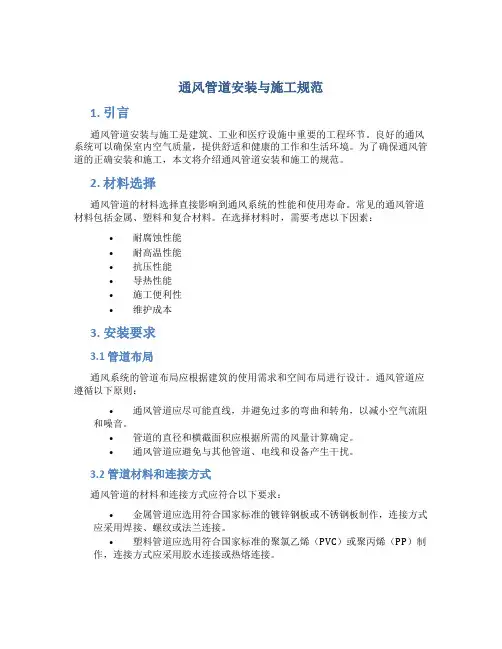

通风管道安装与施工规范1. 引言通风管道安装与施工是建筑、工业和医疗设施中重要的工程环节。

良好的通风系统可以确保室内空气质量，提供舒适和健康的工作和生活环境。

为了确保通风管道的正确安装和施工，本文将介绍通风管道安装和施工的规范。

2. 材料选择通风管道的材料选择直接影响到通风系统的性能和使用寿命。

常见的通风管道材料包括金属、塑料和复合材料。

在选择材料时，需要考虑以下因素：•耐腐蚀性能•耐高温性能•抗压性能•导热性能•施工便利性•维护成本3. 安装要求3.1 管道布局通风系统的管道布局应根据建筑的使用需求和空间布局进行设计。

通风管道应遵循以下原则：•通风管道应尽可能直线，并避免过多的弯曲和转角，以减小空气流阻和噪音。

•管道的直径和横截面积应根据所需的风量计算确定。

•通风管道应避免与其他管道、电线和设备产生干扰。

3.2 管道材料和连接方式通风管道的材料和连接方式应符合以下要求：•金属管道应选用符合国家标准的镀锌钢板或不锈钢板制作，连接方式应采用焊接、螺纹或法兰连接。

•塑料管道应选用符合国家标准的聚氯乙烯（PVC）或聚丙烯（PP）制作，连接方式应采用胶水连接或热熔连接。

3.3 管道支架和固定件通风管道的支架和固定件应符合以下要求：•支架和固定件应选用符合国家标准的钢材或铝材制作，具有足够的强度和刚度，确保管道的稳定。

•支架和固定件的安装应符合国家标准，保证其牢固可靠。

4. 施工要求4.1 管道制作和制程控制通风管道的制作应符合以下要求：•长度和尺寸应根据设计要求进行精确测量和切割。

•管道的焊接、螺纹或连接应符合国家标准，确保接头的密封性和强度。

4.2 管道安装通风管道的安装应符合以下要求：•安装前应对管道进行清洁和除尘处理，确保管道内部洁净。

•管道安装前应先进行试装，确保尺寸和连接的准确性。

•管道安装时应注意保护管道表面，避免损坏和腐蚀。

4.3 密封和绝缘通风管道的密封和绝缘应符合以下要求：•管道连接处应采用密封材料进行密封，确保无漏风现象。

通风管道制作工艺与安装要求有哪些？1、划线要据风管的不同尺寸形状和规格分别进行，同时对一段风管要完整进行，防止划线错孔和下料的多少有误。

2、板材剪切依据划线的阶段不同，分别进行，同时必须进行下料的复核，以免有误。

按划线形状用机械剪刀进行剪切。

3、剪切时，手严禁伸入机械压板空隙中，上刀架不准放置工具等物品，调整板料时，脚不能放在踏板机上，使用固定式震动剪两手要扶稳钢板，手离刀口不得小于5cm，用力均匀适当。

4、板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。

5、金属薄钢板制作的风管用咬口连接、铆钉连接、焊接等不同方法。

6、咬口宽度和留量要根据板材厚度而定。

7、焊接时必须焊缝均匀，无裂纹及加渣现象，铆钉连接时，铆钉中心先垂直于面板，铆钉头把板材压紧，使板材密合并排列整齐、均匀。

板材之间铆接，一般中间不可以加垫料，设计规定时，遵循设计。

8、咬口时手指据滚轮护壳不小于50mm，手不准放在咬口机管道上扶稳板料。

9、咬口后的板料将画好的折方线放在折方机上，置于下模的中心线，操作时，使机械上刀片与下模中心线重合，折成所需的角度。

10、折方时应相互配合并与折方机保持一定距离，以免被翻转的钢板或配件碰伤。

11、制作员风管时，将咬口两端拍成圆弧状放在卷圆机上卷圆。

按风管直径规格适当调整上、下辊间距，操作时，手不得直接推送钢板。

12、折方或卷圆后的钢板用合口机或手工进行缝合。

操作时，用力均匀，不易过重。

单、双口确定咬合，无脏裂或半咬口现象。

镀锌钢板风管是以镀锌钢板为主要原材料，经过咬口，机械加工成型，具有现场制作方便，同时具有可设计性，是传统的通风、空调用管道，同时随着技术的发展，由以前的手工制作改变为现在得全部机械化化生产，具有效率高，加工尺寸精确等特点。

安装要求一、通风管道制作一般规定:制作风管前，首先要检查使用的材料是否符合质量要求，是否有出厂合格证明或质量鉴定文件，如无上述证明文件应进行外观检查，并应符合下列要求：1、板材表面应平整，厚度均匀，无凹凸及明显的压伤现象，并不得有裂纹、砂眼、结疤及刺边和锈蚀情况。

通风管道安装标准公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]通风管道安装标准一、施工准备(一)作业条件1、一般排风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。

2、对空气洁净系统的安装，应在建筑物内部安装部件的地面做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。

3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础己确定，设备连接器、罩体方位已知的情况下进行。

4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。

5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。

(二)材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。

3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。

4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。

(三)施工机具手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。

二、质量要求(一)风管系统安装工作(送、排风，防排烟，除尘系统)质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。

(二)质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。

(三)质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。

项序检查项目允许偏差或允许值主控项目1风管穿越防火、防爆墙第条2风管安装第条3高于80℃风管系统第条4风管部件安装第条5手动密闭阀安装第条6净化风管安装第条7真空吸尘系统安装第条8风管严密性检验第条项序检查项目允许偏差或允许值一般项目1风管系统安装第条2无法兰风管系统安装第条3风管安装的水平、垂直质量第条4风管的支、吊架第条5非金属风管安装第条6复合材料风管安装第条7风阀的安装第条8净化空调风口的安装第条9真空吸尘系统安装第条10风口安装允许偏差位置和标高不应大于10mm水平度不应大于3/1000垂直度不应大于2/1000三、工艺流程四、操作工艺(一)按设计要求并参照土建基准线找出风管标高(二)制作吊架及高吊点1、标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式。

消防通风管道施工要求消防通风管道施工是建筑工程中的重要环节，承担着确保建筑内部消防安全和通风功能的重要责任。

为了保证消防通风管道施工的质量和效果，必须遵循一定的要求和标准。

本文将就消防通风管道施工的要求进行详细阐述，以期达到合规、安全、高效的施工过程和优质的施工成果。

一、材料选用及储存要求1. 消防通风管道施工所采用的材料应符合国家相关规范标准，具备防火、耐高温、耐腐蚀等特性。

2. 材料的储存应放置在干燥通风、避免受潮和污染的场所，避免与其他材料混放。

二、施工前准备工作1. 在施工前，应详细了解建筑物的结构和消防通风设计方案，确保施工符合设计要求。

2. 进行必要的安全措施，如设置临时通风设备，规范作业区域，确保施工现场的环境安全。

三、施工工艺要求1. 消防通风管道的布置应与建筑物的消防设计和通风系统相匹配，确保风道的畅通和功能的有效性。

2. 根据设计要求进行接口连接，确保消防通风管道的密封性，减少气流泄漏。

3. 确保管道的施工水平、垂直及坡度，避免出现坡度不足或者超标的情况。

4. 加强与其他管道和设备的衔接，确保消防通风系统的协同工作效果。

5. 管道安装完毕后，必须进行相关的验收和检测，确保材料和施工质量符合规范要求。

四、安全施工要求1. 在施工过程中，必须严格遵守相关安全操作规程，佩戴个人防护设备。

2. 确保消防通风管道施工现场的安全防护措施，如设置防护网、防护板等。

3. 施工现场应保持整洁有序，杜绝杂物堆放和阻碍通风设备的情况发生。

4. 对于涉及到电器设备的施工，必须遵循相关电气安全要求，确保施工过程安全可靠。

五、验收及保养要求1. 消防通风管道施工完毕后，必须进行验收，确保施工质量符合相关标准。

2. 定期对消防通风管道进行检测和保养，修复和更换破损或老化的部件。

3. 消防通风管道施工完成后应制定管道保养计划，严格执行，确保管道的长期可靠运行。

通过以上的消防通风管道施工要求的阐述，我们可以清楚地了解到，消防通风管道施工的质量和效果对于建筑物的消防安全和室内通风密切相关。

消防排烟风管安装规范篇一：防排烟工程风管制作安装要求防排烟工程风管制作安装要求防排烟工程中白铁风管工程均采用镀锌钢板制作。

管道保温材料均选用经过本地消防部门认可的不燃型保温材料。

一、白铁风管加工质量要求：1、风管加工即用板材必须符合规范及设计要求，风管的规格尺寸必须符合设计要求，风管咬缝必须紧密，宽度均匀，无孔洞、半咬口和胀裂等缺陷。

2、风管外观平直，表面凹凸不大于5mm，风管与法兰连接牢固，翻边平整。

3、成品保护：风管法兰加工好后应按分类码放整齐，露天放置应采取防雨雪措施，注意法兰的防腐，保护好风管的镀锌层。

4、风管及部件系统逐层安装，支架采用吊杆支架，标高必须根据图纸要求和土建基准线而确定，吊架安装时，先按风管的中心线找出吊敷设位置，做上记号，再将加工好的吊杆固定上去，吊杆与横担用螺母拧上，以便于日后调整。

当风管较长时，需要安装一排支架时，可先将两端吊杆固定好，然后接线法找出中间支架的位置，最后依次安装。

5、为了保证法兰处的严密性，法兰之间垫料采用8501密封胶做密封料，螺栓穿行方向要求一致，拧紧时应注意松紧不均造成风管的扭曲。

根据现场情况可以在地面连成一定长度，再整体吊装，或将风管放在支架台上逐节连接，安装时一般按先安干管，后安支管的顺序。

需要防火阀或消声器安装时，各大边如超过500mm时，应单设吊杆。

二、安装质量要求：1、支吊托架、规格、间距必须符合设计要求，风口阀门等处不得设置吊杆，风管吊杆必须牢固、位置标高及走向符合设计要求，部件安装要求方向正确，操作方便，防火阀检修口必须便于操作。

2、风口安装位置正确，外露部分子整美观排列整齐一致。

粘贴保温钉前应将风管壁上尘土、油污清除，将粘贴剂分别涂抹在风管和保温钉上，稍干后再将其粘上，保温钉粘贴密度12只/m2。

保温板下料及铺设：下料要准确，切割要平齐，搭接要严密、平整，散材不可外露，板材纵横缝错开。

3、漏光及漏风量测试：漏光法检测应采用光线对小孔的强穿透力，对系统风管严密程度进行了检测方法，采用具有一定强度的安全光源。

通风管道安装工程施工方案一、施工准备(一) 作业条件1、一般排风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。

2、对空气洁净系统的安装，应在建筑物内部安装部件的地面做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。

3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础己确定，设备连接器、罩体方位已知的情况下进行。

4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。

5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。

(二) 材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。

3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。

4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。

(三) 施工机具手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。

二、质量要求(一) 风管系统安装工作(送、排风，防排烟，除尘系统)质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。

表6-21项序检查项目允许偏差或允许值主控项目1 风管穿越防火、防爆墙第6.2.1条2 风管安装第6.2.2条3 高于80℃风管系统第6.2.3条4 风管部件安装第6.2.4条5 防火阀、排烟阀安装第6.2.5条6 手动密闭阀安装第6.2.9条7 风管严密性检验第6.2.8条续表项序检查项目允许偏差或允许值一般项目1 风管系统安装第6.3.1条2 无法兰风管系统安装第6.3.2条3 风管连接的水平、垂直度第6.3.3条4 风管支、吊架安装第6.3.4条5 复合材料风管安装第6.3.6条6 非金属风管安装第6.3.5条7 风阀安装第6.3.8条8 风帽安装第6.3.9条9 吸、排风罩安装第6.3.10条10 风口安装第6.3.11条(二) 风管系统安装工程(空调系统)质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。

建筑物通风管道安装规范一、引言通风管道是建筑物中重要的组成部分，用于保证室内空气的流通与新鲜空气的供应。

它不仅能提供舒适的室内环境，还有利于排除污浊空气和有害物质。

本文将围绕建筑物通风管道的安装规范展开论述，包括材料选择、设计原则和施工过程等。

二、材料选择1. 无毒、无污染：通风管道所选用材料应无毒、无污染，以确保室内空气质量。

常用的管道材料有金属、塑料和玻璃钢等，需根据具体环境和需求进行选择。

2. 耐腐蚀性：建筑物通风管道常暴露于潮湿环境中，因此材料应具备良好的耐腐蚀性能，延长管道的使用寿命。

选择抗腐蚀性好的材料能降低维修和更换的频率，适用于长期使用。

3. 导热性能：通风管道需能迅速传导空气中的热量，以实现室内空气的热量平衡。

因此，在选择材料时考虑其导热性能，以提高通风效果和节能。

三、设计原则1. 管道布局：通风管道的布局应考虑到建筑物的结构和空间布局，避免过多弯头和拐角，以减少空气流通的阻力。

合理的布局能够提高通风效果，同时便于维修和清洁。

2. 断面尺寸：根据建筑物的面积和使用要求，合理确定通风管道的断面尺寸。

断面过小会导致通风不畅，断面过大则增加了材料和能源的浪费。

3. 连接方式：通风管道的连接方式应牢固可靠，防止漏风和松动。

常见的连接方式有焊接、螺纹连接和橡胶密封等，具体选择应根据管道材料和实际情况而定。

四、施工过程1. 安全施工：通风管道的安装过程中要注意施工安全，确保施工人员和周边人员的人身安全。

在搬运和安装过程中使用专业工具，并做好防护措施，防止意外事故的发生。

2. 精确测量：在进行通风管道安装前，需进行精确测量和定位，以确保管道的准确位置和尺寸。

合理规划施工顺序，确保通风管道的安装质量。

3. 密封处理：通风管道连接处的处理要严密可靠，防止漏风和渗漏。

根据不同的连接方式，采用相应的密封措施，如密封胶、密封带等。

4. 质量验收：通风管道安装完成后，进行严格的质量验收，检查连接处、支架和固定件等是否合格。
