曲墙式衬砌结构计算步骤

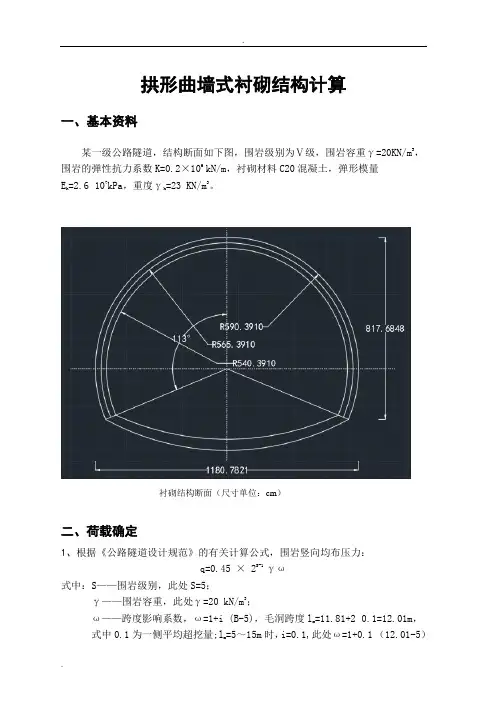

拱形曲墙式衬砌结构计算一、基本资料某一级公路隧道，结构断面如下图，围岩级别为Ⅴ级，围岩容重γ=20KN/m3，围岩的弹性抗力系数K=0.2×106 kN/m，衬砌材料C20混凝土，弹形模量E h =2.6×107kPa，重度γh=23 KN/m3。

衬砌结构断面（尺寸单位：cm）二、荷载确定1、根据《公路隧道设计规范》的有关计算公式，围岩竖向均布压力：q=0.45 × 2S-1 γω式中：S——围岩级别，此处S=5；γ——围岩容重，此处γ=20 kN/m3；ω——跨度影响系数，ω=1+i (B-5)，毛洞跨度lm=11.81+2×0.1=12.01m，式中0.1为一侧平均超挖量;lm=5～15m时，i=0.1,此处ω=1+0.1×（12.01-5）=1.701所以，有：q=0.45×25-1×20×1.701=244.944(kPa) 此处超挖回填层重忽略不计。

2、围岩水平均布压力：e=0.25q=0.25×244.944=61.236（kPa）三、衬砌几何要素1、衬砌几何尺寸内轮廓线半径： r=5.4039m内径r所画圆曲线的终点截面与竖直轴的夹角：φ=113⁰拱顶截面厚度d=0.5 m ；拱底截面厚度dn=0.5m。

外轮廓线半径： R=r+d=5.9039m拱轴线半径： r′=r+0.5d=5.6539m拱轴线各段圆弧中心角：θ=113⁰2、半拱轴线长度S及分段轴长△SS =θ r′/180⁰=113⁰×3.14×5.6539/180⁰=11.1451（m）将半拱轴长度等分为8段，每段轴长为：△S=S/8=11.1451/8=1.3931（m）3、各分块接缝（截面）中心几何要素（1）与竖直轴夹角ɑiɑ1=Δθ=θ/8=113⁰/8=14.125⁰ɑ2=ɑ1+Δθ=14.125⁰+14.125⁰=28.25⁰ɑ3=ɑ2+Δθ=28.25⁰+14.125⁰=42.375⁰ɑ4=ɑ3+Δθ=42.375⁰+14.125⁰=56.5⁰ɑ5=ɑ4+Δθ=56.5⁰+14.125⁰=70.625⁰ɑ6=ɑ5+Δθ=70.625⁰+14.125⁰=84.75⁰ɑ7=ɑ6+Δθ=84.75⁰+14.125⁰=98.875⁰ɑ8=ɑ7+Δθ=98.875⁰+14.125⁰=113⁰（2）接缝中心点坐标计算X 1=r′sinɑ1=5.6539×sin14.125⁰=1.3798(m)X 2=r′sinɑ2=5.6539×sin28.25⁰=2.6761(m)X 3=r′sinɑ3=5.6539×sin42.375⁰=3.8106(m)X 4=r′sinɑ4=5.6539×sin56.5⁰=4.7147(m)X 5=r′sinɑ5=5.6539×sin70.625⁰=5.3337(m)X 6=r′sinɑ6=5.6539×sin84.75⁰=5.6302(m)X 7=r′sinɑ7=5.6539×sin98.875⁰=5.5862(m)X 8=r′sinɑ8=5.6539×sin113⁰=5.2044(m)y 1=r′(1-cosɑ1)=5.6539×(1-cos14.125⁰)=0.1709(m)y 2=r′(1-cosɑ2)=5.6539×(1-cos28.25⁰)=0.6734(m)y 3=r′(1-cosɑ3)=5.6539×(1-cos42.375⁰)=1.4771(m)y 4=r′(1-cosɑ4)=5.6539×(1-cos56.5⁰)=2.5333(m)y 5=r′(1-cosɑ5)=5.6539×(1-cos70.625⁰)=3.7782(m)y 6=r′(1-cosɑ6)=5.6539×(1-cos84.75⁰)=5.1366(m)y 7=r′(1-cosɑ7)=5.6539×(1-cos98.875⁰)=6.5262(m)y 8=r′(1-cosɑ8)=5.6539×(1-cos113⁰)=7.8631(m)当然也可以在下图中直接量出xi 、yi衬砌结构计算图示四、计算位移1、单位位移用辛普生法近似计算，按计算列表进行，单位位移的计算见表1。

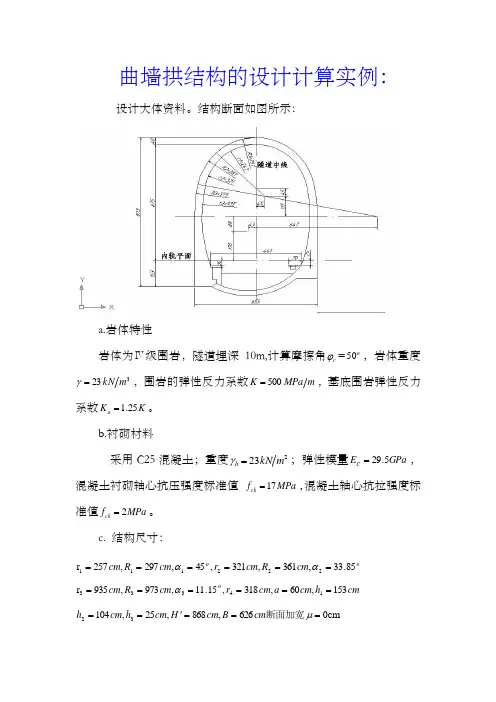

曲墙拱结构的设计计算实例：设计大体资料。

结构断面如图所示：a.岩体特性岩体为Ⅳ级围岩，隧道埋深10m,计算摩擦角c ϕ=o 50，岩体重度323m kN =γ，围岩的弹性反力系数m MPa K 500=，基底围岩弹性反力系数K K a 25.1=。

b.衬砌材料采用C25混凝土；重度223m kN h =γ；弹性模量GPa E C 5.29=，混凝土衬砌轴心抗压强度标准值 MPa f ck 17=，混凝土轴心抗拉强度标准值MPa f ck 2=。

c. 结构尺寸：o o cm R cm r cm R cm 85.33,361,321,45,297,257r 222111======αα cm h cm a cm r cm R cm o 153,60,318,15.11,973,935r 14333======αcm 0626,868,25,10432==='==μ断面加宽cm B cm H cm h cm h② 计算作用在衬砌结构的主动荷载。

作用在结构上的荷载形式为均布竖向荷载q 和均布水平侧向荷载e ，其测压系数为，即e=.均布竖向荷载： ()kPa h q 2301023=⨯==γ 132.020tan )2/45(tan 202==-=︒ϕλ均布水平侧向荷载：()kPa h e 878.315.1023132.0=⨯⨯==γλ ③ 绘制分块图。

因结构对称，荷载对称，故取半跨结构计算，如下图所示：④ 计算半拱轴线长度a : 求水平线以下边墙的轴线半径'4r (单位：cm)及其与水平线的夹角'4α 假定水平线以下的轴线为一圆弧，则其半径由图所示得：有图上量得：49.7371677.454077.452404.13122.407,40,4.13122222=+=+==-=-====f H l d d f cm H cm d cm d a w a a w afll r ='24 故：︒='='='='=⨯=+=='828.12arcsin222.0sin 2023.18357.45249.1677372244442224r H r H ff H f l r aaa ααb : 计算半拱轴线长度s 及分块轴线长度s ∆（单位：cm ）为各圆弧轴线的半径式中''=i i i i r r s α5553.217451802774518011=︒⨯︒⨯=︒⨯︒'=ππr s4548.20185.3318034185.3318022=︒⨯︒⨯=︒⨯︒'=ππr s7528.18515.1118095515.1118033=︒⨯︒⨯=︒⨯︒'=ππr s8729.410828.121802023.1835787.1218044=︒⨯︒⨯=︒⨯︒'=ππr s半拱轴线长度636.10154321=+++==∑s s s s s s i 分块长度 9545.12686791.10078s ===∆s⑤ 计算各分段截面与竖直轴的夹角i ϕ︒=︒⨯'∆=2598.2618011πϕr s ︒=︒⨯'-∆+=1082.5118022112παϕr s s ︒=︒⨯'∆+=4395.72180223πϕϕr s ︒=︒⨯'+-∆++=1781.84180)(4321214πααϕr s s s ︒=︒⨯'++-∆+︒=9369.90180)(59043215πϕr s s s s ︒=︒⨯'∆+=9005.94180456πϕϕr s ︒=︒⨯'∆+=8605.98180467πϕϕr s ︒=︒+︒='+︒=828.102787.12909048αϕ校核角度：︒=︒+︒+︒+︒=+++=828.102808.1215.1185.334543218ααααϕ b 各截面的中心坐标 (单位：cm)()5871.28cos 1;5563.122sin ;0,01111100=-'=='===ϕϕr y r x y x 9028.107cos 45;4117.22045sin 2212222='-+'==-'=ϕϕr r y r x 1159.219cos 45;1090.28045sin 3213323='-+'==-'=ϕϕr r y r x1277.344cos 11945;0741.30360245sin 4314434='-++'==--'=ϕϕr r y r x()()0081.4711194590sin 7546.3052862090cos 15454545=++'+︒-'==⎪⎭⎫ ⎝⎛--'-︒-'=r r y r r x ϕϕ()()7726.5971194590sin 2816.2992862090cos 16464646=++'+︒-'==⎪⎭⎫ ⎝⎛--'-︒-'=r r y r r x ϕϕ()()7872.7231194590sin 0817.2842862090cos 17474747=++'+︒-'==⎪⎭⎫ ⎝⎛--'-︒-'=r r y r r x ϕϕ()()4608.8481194590sin 1951.2602862090cos 18484848=++'+︒-'==⎪⎭⎫ ⎝⎛--'-︒-'=r r y r r x ϕϕ坐标校核 89.26024.133218.655228=-=-=a d B x 8482086828=-=-=拱顶厚度H y ⑥ 计算大体结构的单位位移ik δ 581110183306.5445.122510295.03269545.113-⨯=⨯⨯⨯=∆=∑i I E s δ 48211210227878.119374.284410295.03269545.13-⨯=⨯⨯⨯=∆==∑i i I y E s δδ 4822210936366.48.1174110295.03269545.13-⨯=⨯⨯⨯=∆=∑i i I y E s δ48210909334.764.1865510295.03269545.1)1(3-⨯=⨯⨯⨯=+∆=∑i i ss I y E s δ 校核：41222111090934.72-⨯=++δδδ 02122211≈-++ss δδδδ 说明变位计算结果正确。

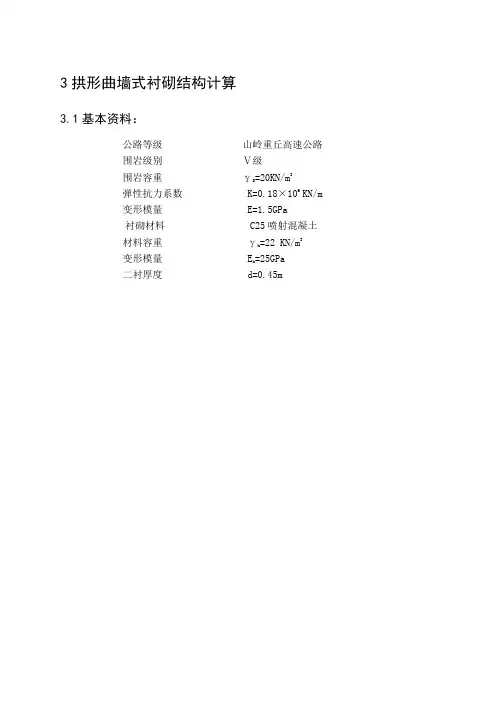

3拱形曲墙式衬砌结构计算3.1基本资料：公路等级山岭重丘高速公路围岩级别Ⅴ级围岩容重γ=20KN/m3S弹性抗力系数 K=0.18×106 KN/m变形模量 E=1.5GPa衬砌材料 C25喷射混凝土=22 KN/m3材料容重γh=25GPa变形模量 Eh二衬厚度 d=0.45m图2 衬砌结构断面（单位：cm）3.2荷载确定：3.2.1围岩竖向压力根据《公路隧道设计规范》的有关计算公式及已知的围岩参数，代入公式q=0.45 × 2S-1 ×γ×ω其中：S——围岩的级别，取S=5；γ——围岩容重，取γ=20 KN/m3；ω——宽度影响系数，由式ω=1+i (B-5)计算，其中，B为隧道宽度，B=11.93+2×0.45+2×0.10=13.03m，式中0.10为一侧平均超挖量;B>5时，取i =0.1，ω=1+0.1*(13.03-5)=1.803所以围岩竖向荷载（考虑一衬后围岩释放变形取折减系数0.4）q=0.45×16×20×1.803*0.4＝259.632*0.43k /m N =103.853k /m N3.2.2计算衬砌自重g=1/2*(d 0+d n ) *γh =1/2×(0.45+0.45) ×22=9.9 3k /m N根据我国复合式衬砌围岩压力现场量测数据和模型实验，并参考国内外有关资料，建议Ⅴ级围岩衬砌承受80%-60%的围岩压力，为安全储备这里取：72.70 3k /m N1）全部垂直荷载q= 72.70+g=82.603k /m N 2）围岩水平均布压力e=0.4×q=0.4×82.60=33.043k /m N3.3衬砌几何要素3.3.1衬砌几何尺寸内轮廓线半径： r 1 =7.000 m , r 2 = 5.900 m 内径r 1，r 2所画圆曲线的终点截面与竖直轴的夹角：α1=70.3432°， α2 =108.7493°拱顶截面厚度d 0 =0.45 m ,拱底截面厚度d n =0.45m 。

衬砌结构计算一、基本资料某公路隧道，结构断面尺寸如下图，内轮廓半径为5.4m，二衬厚度为0.45m。

围岩为V 级，重度为19kN/m3，围岩弹性抗力系数为1.6×510kN/m3，二衬材料为C25 混凝土，弹性模量为28.5GPa，重度为23 kN/m3x0y二、荷载确定1.根据式（1-21），围岩竖向均布压力：q=0.45*1-s2*γ*ω式中：s---围岩级别，此处s=5；γ---围岩重度，此处γ=19KN/m ³ω---跨度影响系数，ω=1+i(m l -5),毛洞跨度m l =(5.4+0.45)*2+2*0.06=11.82m,其中0.06m 为一侧平均超挖量，m l =5—15m 时，i=0.1，此处ω=1+0.1*(11.82-5)=1.682所以，有：q=0.45*1-52*19*1.682*0.5=115.04875(kPa) 此处超挖回填层重忽略不计2.围岩水平均布压力：e=0.4q=0.4*115.04875=46.0195(kPa)三．衬砌几何要素 1.衬砌几何尺寸 内轮廓线半径1r =5.4m 外轮廓线半径1R =5.85m 拱轴线半径'1r =5.625m2.半拱轴线长度S 及分段轴长△S半拱轴线长度S=°180θπ'1r =°180°104* *5.625=10.210(m) 将半拱轴线等分为8段，每段轴长为：△S=8S =8210.10=1.27625（m)3.各分块接缝（截面）中心几何要素i α=8104ii 1y ='1r (1-cos i α) i 1x ='1r sin i αE1Q1Q2Q3Q4Q5Q6Q7E2E3E4E5E6E7E8G3G4G1G5G6G2G7G8R4R5R6R7R8qb1b2b3b4b5b6b7b8h1h2h3h4h5h6h7h8附图 衬砌结构计算图示四．计算位移 1.单位位移用辛普生法近似计算，按计算列表进行。

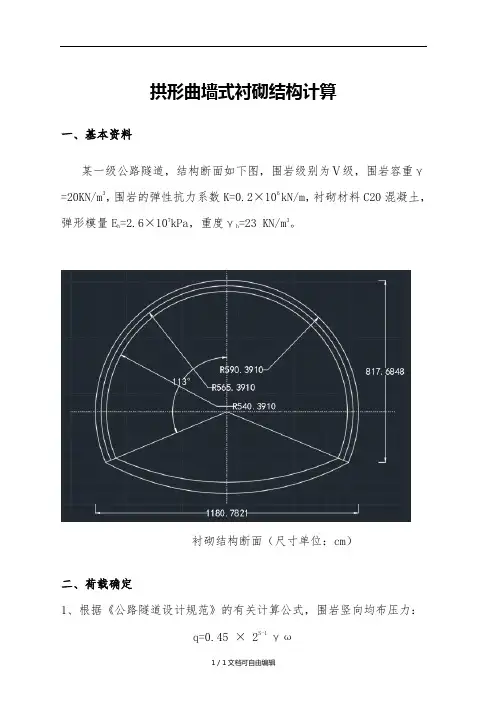

拱形曲墙式衬砌结构计算一、基本资料某一级公路隧道，结构断面如下图，围岩级别为Ⅴ级，围岩容重γ=20KN/m3，围岩的弹性抗力系数K=0.2×106 kN/m，衬砌材料C20混凝土，弹形模量E h=2.6×107kPa，重度γh=23 KN/m3。

衬砌结构断面（尺寸单位：cm）二、荷载确定1、根据《公路隧道设计规范》的有关计算公式，围岩竖向均布压力：q=0.45 × 2S-1 γω式中：S——围岩级别，此处S=5；γ——围岩容重，此处γ=20 kN/m3；ω——跨度影响系数，ω=1+i (B-5)，毛洞跨度l m=11.81+2×0.1=12.01m，式中0.1为一侧平均超挖量;l m=5～15m时，i=0.1,此处ω=1+0.1×（12.01-5）=1.701所以，有：q=0.45×25-1×20×1.701=244.944(kPa)此处超挖回填层重忽略不计。

2、围岩水平均布压力：e=0.25q=0.25×244.944=61.236（kPa）三、衬砌几何要素1、衬砌几何尺寸内轮廓线半径： r=5.4039m内径r所画圆曲线的终点截面与竖直轴的夹角：φ=113⁰拱顶截面厚度d0 =0.5 m ；拱底截面厚度d n=0.5m。

外轮廓线半径： R=r+d0=5.9039m拱轴线半径： r′=r+0.5d0=5.6539m拱轴线各段圆弧中心角：θ=113⁰2、半拱轴线长度S及分段轴长△SS =θp r′/180⁰=113⁰×3.14×5.6539/180⁰=11.1451（m）将半拱轴长度等分为8段，每段轴长为：△S=S/8=11.1451/8=1.3931（m）3、各分块接缝（截面）中心几何要素（1）与竖直轴夹角ɑiɑ1=Δθ=θ/8=113⁰/8=14.125⁰ɑ2=ɑ1+Δθ=14.125⁰+14.125⁰=28.25⁰ɑ3=ɑ2+Δθ=28.25⁰+14.125⁰=42.375⁰ɑ4=ɑ3+Δθ=42.375⁰+14.125⁰=56.5⁰ɑ5=ɑ4+Δθ=56.5⁰+14.125⁰=70.625⁰ɑ6=ɑ5+Δθ=70.625⁰+14.125⁰=84.75⁰ɑ7=ɑ6+Δθ=84.75⁰+14.125⁰=98.875⁰ɑ8=ɑ7+Δθ=98.875⁰+14.125⁰=113⁰（2）接缝中心点坐标计算X1=r′sinɑ1=5.6539×sin14.125⁰=1.3798(m)X2=r′sinɑ2=5.6539×sin28.25⁰=2.6761(m)X3=r′sinɑ3=5.6539×sin42.375⁰=3.8106(m)X4=r′sinɑ4=5.6539×sin56.5⁰=4.7147(m)X5=r′sinɑ5=5.6539×sin70.625⁰=5.3337(m)X6=r′sinɑ6=5.6539×sin84.75⁰=5.6302(m)X7=r′sinɑ7=5.6539×sin98.875⁰=5.5862(m)X8=r′sinɑ8=5.6539×sin113⁰=5.2044(m)y1=r′(1-cosɑ1)=5.6539×(1-cos14.125⁰)=0.1709(m)y2=r′(1-cosɑ2)=5.6539×(1-cos28.25⁰)=0.6734(m) y3=r′(1-cosɑ3)=5.6539×(1-cos42.375⁰)=1.4771(m) y4=r′(1-cosɑ4)=5.6539×(1-cos56.5⁰)=2.5333(m)y5=r′(1-cosɑ5)=5.6539×(1-cos70.625⁰)=3.7782(m) y6=r′(1-cosɑ6)=5.6539×(1-cos84.75⁰)=5.1366(m) y7=r′(1-cosɑ7)=5.6539×(1-cos98.875⁰)=6.5262(m) y8=r′(1-cosɑ8)=5.6539×(1-cos113⁰)=7.8631(m)当然也可以在下图中直接量出x i、y i衬砌结构计算图示四、计算位移1、单位位移用辛普生法近似计算，按计算列表进行，单位位移的计算见表1。
