焊接作业指导书及焊接工艺Company number：【0089WT-8898YT-W8CCB-BUUT-202108】焊接作业指导书及焊接工艺1．目的：明确工作职责，确保加工的合理性、正确性及可操作性。

规范安全操作，防患于未然，杜绝安全隐患以达到安全生产并保证加工质量。

2．范围：.适用于钢结构的焊接作业。

.不适用有特殊焊接要求的产品及压力容器等。

3．职责：指导焊接操作者实施焊接作业等工作。

4.工作流程作业流程图4.1.1.查看当班作业计划4.1.2.阅读图纸及工艺4.1.3.按图纸领取材料或半成品件4.1.4.校对工、量具；材料及半成品自检4.1.5.焊接并自检4.1.6.报检.基本作业:4.2.1.查看当班作业计划：按作业计划顺序及进度要求进行作业，以满足生产进度的需要。

4.2.2.阅读图纸及工艺：施焊前焊工应仔细阅读图纸、技术要求及焊接工艺文件，明白焊接符号的涵义。

确定焊接基准和焊接步骤；自下料的要计算下料尺寸及用料规格，参照工艺要求下料。

有半成品分件的要核对材料及尺寸，全部满足合焊图纸要求后再组焊。

4.2.3.校准：组焊前校准焊接所需工、量具及平台等。

4.2.4.自检、互检：所有焊接件先行点焊，点焊后都要进行自检、互检，大型、关键件可由检验员配合检验，发现问题须及时调整。

4.2.5.首件检验：在批量生产中，必须进行首件检查，合格后方能继续加工。

4.2.6.报检：工件焊接完成后及时报检，操作者需在图纸加工工艺卡片栏及施工作业计划上签字。

（外加工件附送货单及自检报告送检）。

5.工艺守则：.焊前准备5.1.1.施焊前焊缝区（坡口面、I型接头立面及焊缝两侧）母材表面20～30mm宽范围内的氧化物、油、垢锈等彻底清理干净，呈现均匀的金属光泽。

5.1.2.检查被焊件焊缝（坡口形式）的组对质量是否符合图纸要求，对保证焊接质量进行评估，如有疑义应向有关部门联系，以便采取相应工艺措施。

5.1.3. 按被焊件相应的焊接工艺要求领取焊接材料，并确认焊接牌号无误。

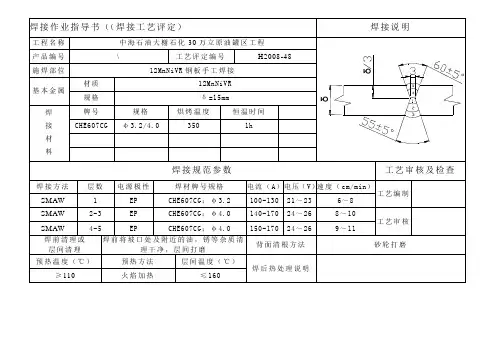

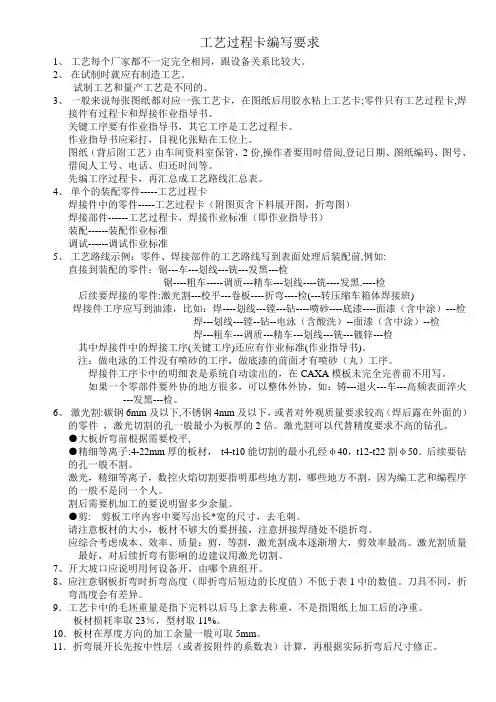

工艺过程卡编写要求1、工艺每个厂家都不一定完全相同，跟设备关系比较大。

2、在试制时就应有制造工艺。

试制工艺和量产工艺是不同的。

3、一般来说每张图纸都对应一张工艺卡，在图纸后用胶水粘上工艺卡;零件只有工艺过程卡,焊接件有过程卡和焊接作业指导书。

关键工序要有作业指导书，其它工序是工艺过程卡。

作业指导书应彩打，目视化张贴在工位上。

图纸（背后附工艺）由车间资料室保管，2份,操作者要用时借阅,登记日期、图纸编码、图号、借阅人工号、电话、归还时间等。

先编工序过程卡，再汇总成工艺路线汇总表。

4、单个的装配零件-----工艺过程卡焊接件中的零件-----工艺过程卡（附图页含下料展开图，折弯图）焊接部件------工艺过程卡，焊接作业标准（即作业指导书）装配------装配作业标准调试------调试作业标准5、工艺路线示例：零件、焊接部件的工艺路线写到表面处理后装配前,例如:直接到装配的零件：锯---车---划线---铣---发黑---检锯----粗车-----调质---精车---划线----铣----发黑.----检后续要焊接的零件:激光割---校平---卷板----折弯----检(---转压缩车箱体焊接班)焊接件工序应写到油漆，比如：焊----划线---镗---钻----喷砂----底漆----面漆（含中涂）---检焊---划线---镗--钻--电泳（含酸洗）--面漆（含中涂）--检焊---粗车---调质---精车---划线---铣---镀锌---检其中焊接件中的焊接工序(关键工序)还应有作业标准(作业指导书)。

注：做电泳的工件没有喷砂的工序，做底漆的前面才有喷砂（丸）工序。

焊接件工序卡中的明细表是系统自动读出的，在CAXA模板未完全完善前不用写。

如果一个零部件要外协的地方很多，可以整体外协，如：铸---退火---车---高频表面淬火---发黑---检。

6、激光割:碳钢6mm及以下,不锈钢4mm及以下，或者对外观质量要求较高（焊后露在外面的）的零件，激光切割的孔一般最小为板厚的2倍。

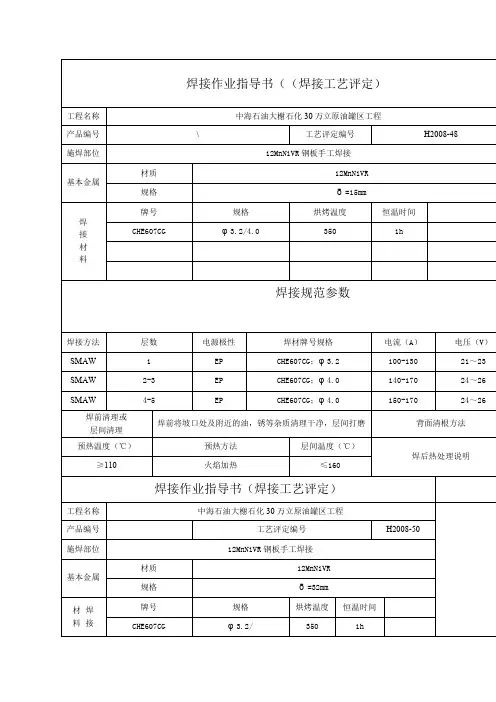

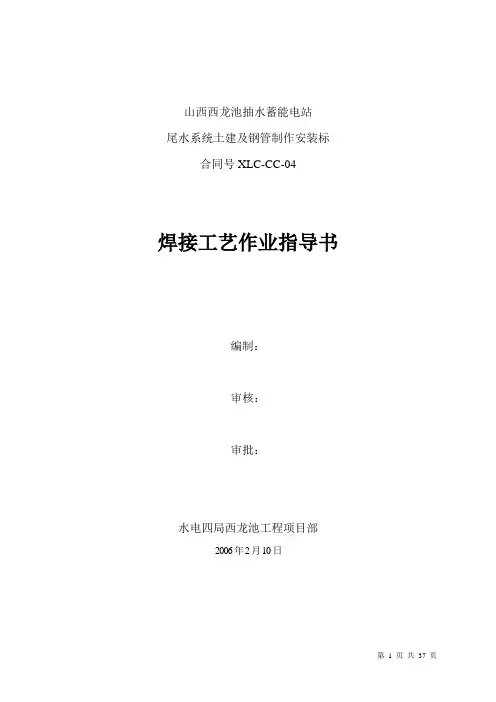

山西西龙池抽水蓄能电站尾水系统土建及钢管制作安装标合同号XLC-CC-04焊接工艺作业指导书编制：审核：审批：水电四局西龙池工程项目部2006年2月10日焊接工艺作业指导书一、工程简介：西龙池抽水蓄能电站尾水压力钢管共布置四条，分别为1#～4#尾水钢管；每条钢管分别由上、下平直段、下弯段、斜直段和上弯段组成，钢管设计内径4.3m，材质为SUMITEN510-TMC（日本产），板厚分别为16、18、24mm，加劲环和止水环板厚分别为20、24mm，钢管的制安工程量总共为2566.769t。

二、编制依据：1、水电四局西龙池工程项目部《焊接工艺评定报告》2、《压力钢管制造安装及验收规范》（DL5017-93）3、北京国电《尾水系统钢衬装配图（1/3-３/3）》（图号：BJ55S-H4-16-1~3）4、北京国电《西龙池抽水蓄能电站尾水隧洞尾水钢管制造和安装技术要求》5、参考文件：（1）《钢制压力容器焊接规范》（JB/T4709-2000）6、施工组织设计及其他的技术资料三、焊接材料准备：1、焊接材料的选用按母材的抗拉强度选用焊接材料，焊接材料必须符合国标的相关要求，其熔敷金属力学性能和化学性能的各项指标，符合图纸技术要求和相关的标准。

（１）手工电弧焊：选用E5015型焊条，直径φ3.2mm、φ4.0mm、φ5.0mm；（２）埋弧自动焊：选用H08MnA型焊丝，直径φ4.0mm，HJ431焊剂。

（３）CO2气保焊（焊接加劲环）：选用THQ50—6型焊丝，直径φ1.2mm；2、材料的保管：焊接材料应符合相应的国家标准，所有焊材在入库时要有出厂质量证明书和使用说明书，焊接材料需存放在干燥通风的仓库架子上，架子离地面高度的距离不小于30cm，离墙壁的距离不小于30cm，焊接材料在堆放时应按种类、牌号、批次、规格、入库时间分类堆放，并作好标识，避免混乱，同时做到先入库的焊条先用。

四、焊接及检测人员的筹备：1、焊工从事钢管一、二类焊缝焊接的焊工必须持有劳动部门颁发的锅炉、压力容器焊工考试合格证书或通过能源部、水利部颁发的适用于水利水电工程压力钢管制造、安装的焊工考试规则规定的考试，并持有有效合格证书，并经山西省电力局特种设备管理委员会复试合格的人承担。

焊接工艺作业指导书本《焊接工艺作业指导书》是指导及保证焊接工序质量的指导性文件，适用于企业低碳钢和低合金高强度钢板材、钢丝等各种材质及型材的焊接。

规程内容包括：焊接方法、焊前准备、装配、焊接材料、焊接设备、焊接顺序、焊接操作、焊接工艺参数以及焊后处理等。

一、焊接准备1.焊接前接头清洁要求：在坡口两侧30mm范围内影响焊缝质量的毛刺、油污、水锈脏物、氧化皮必须清洁干净。

2.当施工环境温度低于零度或钢材的碳当量大于0.41%，及结构刚性过大，物件较厚时应采用焊前预热措施，预热温度为80℃～100℃，预热范围为板厚的5倍，但不小于100mm。

3.当厚度大于6mm时，为确保焊透强度，在板材的对接边缘应采用开切V形或X形坡口，坡口角度为60°钝边p为0～1mm，装配间隙b为0～1mm；当板厚差≥4mm时，应对较厚板材的对接边缘进行削斜处理，如图：焊机送丝顺畅情况和气体流量作认真检查。

4.焊前应对CO25.使用瓶装气体时应检查气体压力，若低于9.8×10.5PQ(10kgf/mm)时应停止使用。

26.根据不同的焊接工件和焊接位置调节好规范，通常的焊接规范可以用以下公式：V=0.04I+16 (允许误差±1.5V)二、焊接材料气体纯度要求99.5%；含水量不超过0.1%；含碳量不超过0.1%。

1. CO22.焊丝牌号根据低碳钢及高强度低合金钢，重要结构焊接时选用H08MnSiA；2 SiA，低碳钢一般结构焊接选用H08MnSi，焊丝表面不允许有锈点存在。

H08Mn2三、焊接规范四、操作要点1.垂直或倾斜位置开坡口的接头必须从下向上焊接，对不开坡口的薄板对接和立角焊接采用向下焊接；平、横、仰对接接头可采用左向焊接法。

2.室外作业时在风速大于1m/s时，应采用放风措施。

3.必须根据被焊工件结构，选择合理的焊接顺序。

4.对接两端应设置尺寸合适的引弧和熄弧板。

5.应经常清理软管内的污物及喷咀的飞溅。

0Cr25Ni20焊接工艺作业指导书焊接工艺作业指导书接头型焊接工艺作业指导书编YGY-Z19焊接工艺评定报告编YGY-P07全自等离(PAW（不填丝机械化程+焊接方氩弧(TIG标准组别类别适用材GB/T 42370Cr25Ni20(310S)(ASTM A 240/240M)母材厚度范： = 8（对接焊缝焊接位平保护气焊接材Ar纯度不得低99.)层间温：10ER310AWS A5.91.2焊后热处101115℃(H0Cr26Ni21)(YB/T 5091)喷嘴规PA喷嘴孔径3.2mm 背焊接材电焊送等离保自)TI喷嘴直10mm焊焊电电保速速气流气流钨极规层方AV气流极毫毫L/minL/min规PA钨极直径3.2mm铈L/min(自动)TIG钨极直径:Φ4mm200 25 150 3.5 10 20 等离直流～～～～～1铈钨～正接子焊25 4.5 16 250 35 25010150150030015ER310氩直1.22(H0Cr26Ni21)正16253502502500工艺要:4焊接时的要从事焊接工作的焊应参加焊工基本知识和操作技能培训①按焊接工艺指导书中的工艺参数焊接考并取得由质量技术监督部门签发的焊工合格证的人员②起弧和熄弧必须在引、收弧板上进行，起弧和熄弧处应 2焊接前的准不大于引、收弧板外边缘50m处①检查焊机、焊枪、钨极、外保护气托罩（杆、焊丝、焊剂③焊接电流若大于喷嘴允许的最大电流以及钨极与喷嘴的冷却水等，只有在各个系统正常的情况下才能焊接同心会造成等离子焊出现双弧现象，这是不允许的。

工②核对工艺流通卡与待焊钢管的标识和内容检查材质规格表面的间距一般5mm过高会使焊透能力降过低厚度等是否与工艺流通卡一致使喷嘴沾满飞溅)喷嘴的孔径决定等离子弧直径的③对待焊焊缝两侧20m的纵向进行清理，用酒精、丙酮小，应根据使用电流和离子气流量决定棉纱、钢丝（轮）等清理影响焊接质量的油污、锈蚀等，④焊接时要随时观察焊接电弧情况，并视情况可对焊接参在酒精、丙酮完全发挥后才允许焊接进行④检查焊丝是否与母材匹焊丝是否足够焊完一道焊缝焊接过程中不允许停弧3焊丝的选5焊接完成后要对焊缝进行自检，对自检发生的缺陷，可按对0Cr25Ni20(310S的母材，只能选ER310关规定进行处理，并认真填写相关记录。

焊接作业指导书一、焊前准备规定1、检查焊接电流：在等速送丝下使用平硬特性直流电源，极性采用直流反接。

2、检查送丝系统：推丝式送丝机构要求送丝软管不宜过长（2～4m之间），确保送丝无阻。

3、检查焊枪：检查导电咀是否磨损，若超标则更换。

出气孔是否出气通畅。

4、检查供气系统：预热器、干燥器、减压器及流量计是否工作正常，电磁气阀是否灵活可靠。

5、检查焊材：检查焊丝，确保外表光洁，无锈迹、油污和磨损。

检查CO2气体纯度（应大于99.5%，含水量和含氮量均不超过0.1%），压力降至0.98Mpa时，禁止使用。

6、检查施焊环境：确保施焊周围风速小于 2.0m/s。

7、清理工件表面：焊前清除焊缝两侧100mm以内的油、污、水、锈等，重要部位要求直至露出金属光泽。

8、检查焊接工艺指导书（或焊接工艺卡）是否与实际施条件相符，严格按工艺指导书调节施焊焊接规范。

二、施焊操作规定1、根据CO2气体保护半自动焊根据焊枪不同依说明书操作。

2、引弧采用直接短路法接触引弧，引弧前使焊丝端头与焊件保持2～3mm的距离，若焊丝头呈球状则去掉。

3、施焊过程中灵活掌握焊接速度，防止未焊透、气孔、咬边等缺陷。

4、熄弧时禁止突然切断电源，在弧坑处必需稍作停留待填满弧坑后收弧以防止裂纹和气孔。

5、焊缝接头连接采用退焊法。

6、尺量采用左焊法施焊。

7、摆动与不摆动参照工艺指导书或根据焊件厚度及材质热输入要求定。

8、对T型接头平角焊，应使电弧偏向厚板一侧，正确调整焊枪角度以防止咬边、未焊透、焊缝下垂并保持焊角尺寸。

9、严格按工艺指导书要求正确选择焊接顺序，减小焊接变形和焊后残余应力。

10、焊后关闭设备电源，用钢丝刷清理焊缝表面，目测或用放大镜观察焊缝表面是否有气孔、裂纹、咬边等缺陷，用焊缝量尺测量焊缝外观成形尺寸。

三、焊接参数规范规定1、焊接工艺参数控制：在焊接工艺指导书下的重要焊缝必需严格按工艺卡所示参数施焊。

对未明确指定工艺参数的焊缝施焊时按如下要求施焊：2、焊丝直径：根据焊件厚度、焊接位置及生产进度要求综合考虑。
