电路课件三相交流电路

电路课件三相交流电路

无功功率
表示电路与电源之间交换 的功率，计算公式为 Q=UIsinφ。
视在功率
表示电路的总功率，计算 公式为S=UI。
03 三相交流电路的负载
星形连接的负载
总结词
星形连接是一种常见的三相交流电路的负载连接方式，具有对称性和平衡性。
详细描述
星形连接的负载将三个单相负载（如灯泡、加热器等）的一端连接在一起，另一 端分别接到三相电源的三个相线上。由于三个单相负载的阻抗和电流不同，它们 各自分配到的电压和电流也不同，但整体上保持对称和平衡。
稳定性பைடு நூலகம்
三相交流电的频率恒定，一般为50Hz 或60Hz，保证了电力系统的稳定运行 。
三相交流电的应用
工业用电
三相交流电广泛应用于工业生产 中，如电动机控制、加热设备等
。
家庭用电
家庭中的单相用电主要源自三相交 流电的分配，如照明、家电等。
电力系统
三相交流电是现代电力系统的基础 ，保障了整个电力网络的稳定运行 。
04 三相交流电路的变压器
变压器的结构与工作原理
变压器的基本结构
变压器由两个或多个绕组构成， 一个为初级绕组，另一个为次级 绕组，它们被一个共同的铁芯所
环绕。
工作原理
变压器通过电磁感应原理，将初 级绕组中的电能传递到次级绕组
中，实现电压和电流的变换。
变压器的种类
变压器有多种类型，如电力变压 器、音频变压器、中频变压器等
线圈和磁铁
发电机内部有若干线圈和 磁铁，当线圈旋转时，磁 通量发生变化，从而产生 三相交流电。
相位差
三相交流电的相位互差 120度，确保了三相交流 电的平衡和稳定性。
三相交流电的特点
平衡性

三相交流电PPT课件

三相交流电PPT课件

U AB U l 0 U BC U l 120 U CA U l 120
A
N B C
IN IA IB
IC
R IAN
L
IBN C
ICN
解：1.
相 电 压
U AN
1 3
U
AB
30
1 3
Ul
30
U BN
1 3
U BC
30
1 3
Ul
150
UCN
1 3
UCA
30
1 3 Ul90
2.令IIA 相B ：N电N Up流U U jR ：ABN L 1N 3 UU R U lPP j A3CBN1 L05 I N II I0 CBA U LP L R I BN2 ICAN 4 ICN0
定子中放三个线圈：
A•
AX B Y
S Y•
CZ 首端 末端
C
N 三线圈空间位置
各差120o
X
转子装有磁极并以
的速度旋转。三个
线圈中便产生三个单相电动势。
定子 Z
•
B 转子
三相电动势
eXA Em sint
eYB Em sint 120 eZC Em sint 240
E msi nt (12 )0
ICNU j C1N CU Pj 91C0 U 1C P 180
3. 中线电流 INIAIBIC
4. 各电流相量关系
I AN
U P 30 R
I BN
U P 240 XL
I CN
U P 180 XC
U CA
IN IBN ICN
U BN
U CN
IAN
U AB
U AN

三相交流电源ppt课件

三相交流电源ppt课件

三相交流电路
二、三相交流电动势的产生
三相交流发电机主要由定子和转子组成，转子是电磁铁，其磁极 表面的磁场按正弦规律分布。定子铁心中嵌放三个在尺寸、匝数和绕 法上完全相同的线圈绕组，三相绕组始端分别用U1、V1、W1表示，末 端用U2、V2、W2表示，分别称为U相、V相、W相，发电机的三根引 出线及配电站的三根电源线分别以黄（U）、绿（V）、红（Ｗ）三种 颜色作为标志。三个绕组在空间位置上彼此相隔120°。
三相交流电路
一、三相交流电概念
三相交流电：三个单相交流电按一定方式进行的组合，这三个单 相交流电的频率相同、最 大值相等、相位彼此相差120°。
三相交流电具有以下优点: (1)三相发电机比体积相同的单相发电机输出的功率要大。 (2)三相发电机的结构不比单相发电机复杂多少，而使用、维护都 比较方便，运转时比单相发电机的振动要小。 (3)在同样条件下输送同样大的功率，特别是在远距离输电时，三 相输电比单相输电节约材料。 (4)从三相电力系统中可以很方便地获得三个独立的单相交流电。 当有单相负载时，可使用三相交流电中的任意一相。
五、三相三线制供电
三相三线制就是三相电源星形连接时，中性线不引出，由 三根相线对外供电。三相三线制供电只能向三相用电器供电， 提供线电压，不能向单相用电器供电，主要用于高压供电线路 和低压动力线路。
三相交流电路
结束
发电机（或变压器）的绕组接成星形，采用三相四线制供电，可以提供两种 对称三相电压，一种是对称的相电压，另一种是对称的线电压。目前电力电网的 低压供电系统中的线电压为380V，相电压为220V，常写作“380/220V”。
三相交流电路
例题：现有一个测电笔或者一个量程为500V的交流电压表，如何 确定三相四线制供电线路中的相线和中线？简述方法。（习题册P63）

《三相交流电路》课件

《三相交流电路》课件

02
三相交流电路的基本元件
BIG DATA EMPOWERS TO CREATE A NEW
ERA
变压器
01
02
03
04
变压器是三相交流电路中的重 要元件，用于改变电压的大小
和方向。
变压器由铁芯和绕组组成，绕 组分为初级和次级绕组。
变压器的工作原理基于电磁感 应定律，通过磁场耦合实现电
压和电流的变化。
BIG DATA EMPOWERS TO CREATE A NEW
ERA
相电压与线电压的关系
01
02
03
相电压
在三相交流电路中，每一 相的电压称为相电压。
线电压
三相交流电路中，任意பைடு நூலகம் 相之间的电压称为线电压 。
关系
线电压是相电压的√3倍， 且线电压超前相应相电压 30°。
相电流与线电流的关系
相电流
ERA
三相交流电路的定义
总结词
三相交流电路是由三个相位差为120度的单相交流电源组成的电力网络。
详细描述
三相交流电路由三个单相交流电源组成，这三个电源在相位上互差120度。这种 组合使得三相交流电在输送和使用过程中能够实现更高效的电能传输和分配。
三相交流电的产生
总结词
三相交流电通常由发电机产生，通过 电磁感应原理，将机械能转换为电能 。
照明系统
家庭照明系统中的荧光灯、LED灯等 ，需要三相交流电来驱动。通过合理 的配线设计，可以实现照明系统的安 全、节能和舒适。
电力系统
并网发电
大型风力发电和太阳能发电系统产生的电能，需要通过逆变器转换成三相交流电后并入电 网。这样可以实现不同类型电源之间的互补，提高电力系统的稳定性。

三相交流电电路分析PPT课件

三相交流电电路分析PPT课件

第17页/共44页
U AN U p0V
Z Z
UBN U p 120
UCN U p120 IN IAN IBN ICN 0
IA
IAN
U AN Z
U P0
Z
Up Z
IB
IBN
Up Z
120
IC
ICN
Up Z
120
第18页/共44页
结论：三相电源对称， 负载对称且Y形连接， 则三个线电流也是对称 的。中线电流为0
B
•
•
Z
C
C
星形接法
三角形接法
第13页/共44页
4.2.1 三相对称负载星i形A 接法及计算
uA AN N
i Z AN
uCN C
uBN B
iZ
C
i Z
BN
iB iCN
相电流(负载上的电流)：
IAN 、IBN、ICN
线电流(火线上的电流)：
IA 、IB 、IC
第14页/共44页
一、星形接法特点
iA
N
eB
uBN B uCN C
U AN U P0 U BN U P 120 U CN U P120
U CN
120
120
120
U BN
U AN
UP代表电源相电压的有效值
三个相电压是对称的
第8页/共44页
线电压：火线间的电压。
A
u AB uBC uCA
u AN uAB
uCN
N
uBN
B C
uBC uCA
C
第6页/共44页
e eC A
ZX
ec Y
eB
A （火线）

三相交流电路课件

三相交流电路课件

三角形连接
详细描述：三角形连接具有 以下特点
总结词：三角形连接是将三 相负载的各相依次相连，形
成闭合三角形回路。
01
02
03
每一相负载与其他两相负载 相连，形成完整的回路；
三角形连接适用于不平衡负 载，如三相电炉等；
04
05
在平衡负载情况下，各相电 流相等，且相位差为120度。
两种连接方式的比较
线电流
线电流是指流过每相线的 电流。在三相四线制中， 线电流是相电流的√3倍， 且相位差为120°。
电流平衡
在理想的三相交流电路中， 三相电流的大小相等，相 位差为120°。
电压和电流的关系
相位差
在三相交流电路中，电压和电流 之间存在一定的相位差。相位差 的大小和方向取决于电路的参数
和负载的性质。
在三角形连接中，任意一相的电压有 效值是线电压，线电压是相电压的根 号3倍。
两种连接方式的比较
星形连接和三角形连接各有优缺 点，选择哪种方式要根据实际情
况而定。
在星形连接中，中性点电流较小， 对中性线的依赖较小；在三角形 连接中，线电压等于相电压，线
路损耗和电压降落较小。
在实际应用中，可以根据负载的 性质和要求选择合适的连接方式。
03
三相负载的连接方式
星形连接
总结词：星形连接是一种常见的三相负载连接方式，其 中三相电源的每一相都与负载的一端相连，而负载的另 一端则通过中性线连接在一起。 每一相负载独立于其他相，电流通过中性线形成回路；
星形连接适用于平衡负载，如三相电动机等；
详细描述：星形连接具有以下特点 中性线的电流等于三相电流的矢量和，通常为零； 在不平衡负载情况下，中性线可能会产生较大的电流。

《三相交流电知识》课件


02 三相交流电的产生
CHAPTER
三相交流发电机的工作原理
总结词
发电机的基本工作原理
详细描述
发电机的基本工作原理是电磁感应定律，当导体在磁场中做切割磁力线运动时， 导体中会产生感应电动势。在三相交流发电机中，有三组线圈在磁场中旋转，每 组线圈的旋转方向不同，从而产生三相交流电。
三相交流电动机的工作原理
总结词
电动机的基本工作原理
详细描述
电动机的基本工作原理是利用通电线圈在磁场中受到力的作 用而旋转。在三相交流电动机中，三相交流电通过定子线圈 产生旋转磁场，转子线圈在旋转磁场中受到力的作用而旋转 ，从而驱动电动机运转。
三相交流电的传输方式
总结词
三相交流电的传输方式
详细描述
三相交流电的传输方式包括架空线路和电缆线路。架空线路是将导线架设在杆塔上，通 过绝缘子将电能传输到远方。电缆线路则是将导线埋设在地下或水下，通过电缆保护管
储能技术应用
智能电网中的储能系统，如电池储能、超级电容 储能等，通过三相交流电技术实现充放电控制。
三相交流电的发展趋势和展望
高效节能技术
随着能源资源的日益紧张，三相交流电技术将不断优化，提高能 源利用效率，降低能耗。
数字化智能化技术
数字化和智能化技术将进一步应用于三相交流电系统，实现远程监 控、智能调度等功能。
05 三相交流电的安全使用
CHAPTER
安全电压和电流
安全电压
三相交流电的安全电压取决于设 备的额定电压和绝缘等级，一般 情况下，安全电压应低于设备的 额定电压。
安全电流
安全电流是指在正常工作条件下 ，人体不会发生触电事故的电流 。根据不同的工种和操作环境， 安全电流的范围也有所不同。

三项交流电路 PPT课件

• 各相电流仅由各相电压和各相阻抗 决定。各相计算具有独立性。三相 对称电路计算可归结为一相来计算。

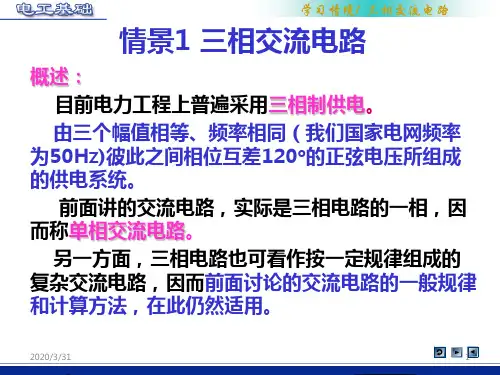

学习情境1 三相交流电路
【例1-1】 星形联接的三相负载，每相电阻R=6Ω，感抗 XL=8 Ω。电源电压对称，
设uUV 380 2 Sin(t 30) V
，试求电流。
解 : 因为负载对称，计算一相即可，现以U相为例。
202i0W/3/3122 2 Sin( t 53 120) 22 2 Sin( t 67) A
16
学习情境1 三相交流电路
在具有电阻、电感和电容的电路里，对交流电所起的阻碍 作用叫做阻抗。阻抗常用Z表示，是一个复数，实部称为 电阻，虚部称为电抗，其中电容在电路中对交流电所起的 阻碍作用称为容抗 ,电感在电路中对交流电所起的阻碍作 用称为感抗，电容和电感在电路中对交流电引起的阻碍作 用总称为电抗。 阻抗的单位是欧。 负载是电阻、电感的感抗、电容的容抗三种类型的复物，复合后 统称“阻抗”，写成数学公式即是：阻抗Z= R+j ( XL –XC) 。其 中R为电阻，XL为感抗，XC为容抗。如果( XL–XC) > 0，称为 “感性负载”；反之，如果( XL –XC) < 0称为“容性负载”。
•
UB
30o
由相量图可知它们的关系为:
Ul 3Up
UBC
三相电源各电压间的相量关系
UAB 3UA30o
UBC 3UB30o UCA 3UC30o
2020/3/31
10
2. Δ 形联结
发电机三相绕 组依次首尾相联， 引出三条线，称为 三角形联结。
Ul Up
UAB UA UBC UB
UCA UC
2020/3/31
1
学习情境1 三相交流电路

电工学-第四章(三相交流电)PPT课件


.
46
影响触电危险程度的因素
3. 电流作用时间 电流对人体伤害同作用时间密切相关。可
以用电流与时间乘积（又称电击强度）来 表示电流对人体的危害。触电保护器的一 个主要指表就是额定断开时间与电流乘积 〈30mAs。实际产品可以达到3mAs，故 可有效地防止触电事故。
.
47
影响触电危险程度的因素
.
13
§4－2 三相负载的连接方式
三相负载——接在三相电源上的负载。
对称三相负载——各相负载相同的三相负载，如三相电动机、
大功率三相电路等。
不对称三相负载——各相负载不同，如三相照明电路中的负载。 L1 L2 L3 N
Z3
Z2
Z1
M
3～
.
Байду номын сангаас
14
三相负载也有两种接法:
L1
L1
Z
N L2
Z
Z
L2
L3
L3
4. 电流途经
如果电流不经人体脑、心、肺等重要部位， 除了电击强度较大时可能造成内部烧伤外， 一般不会危及生命。但如果电流流经上述 部位，就会造成严重后果。这是由于电击 会使神经系统麻痹而造成心脏停跳，呼吸 停止。例如，电流从一只手到另一只手， 或由手流到脚，就是这种情况。
.
48
影响触电危险程度的因素
拖动作匀速转动。 定子三相绕组切割 转子磁场而感应出 三相交流电动势。
L1 • L2' •
S
• L3'
2. 三相交流电动势的特点 L3
幅值相等 频率相同 相位差 = 120
.
N
L1'
L2
4
三相对称电动势的表达式

第四节 三相交流电 PPT


3、三相负荷三角形连接
三相负荷采用三角形连接时，三个负载ZU、 ZV、ZW分别接在两个端线之间，如下图所示。
这就是负荷的三角形连接。
负荷三角形连接时，线电流不等于相电流， 线电流等于两个相邻相量差，如下图所示。
IU
U
U
•
IUV
IWU 通过电路可见，线电
V
IV IW
V•
ZVW
IVW
W
压等于相电压，即
11当对称负载作星形连接时的三相功率??cos3cos3up线线相相iui3?????cos3cos3cos3uplliuiui???线线相相相线ii?相线uu3?22当对称负载作三角形连接时的三相功率相线ii3?相线uu???cos3cos3up线线相相iui3?????cos3cos3cos3uplliuiui???线线相相无论负载接成星形还是三角形它们所消耗功率的计算方法是一样的
cos R 5 0.5
Z 10
绕组接成Y形：
U线
I相Y
U相 Z相
3 Z相
22022A 10
或：
I线YI相Y22A
P Y 3相 U I相 c o 3 s 2 2 2 0 0 2 .5 7 .26kW
P Y3U 线 I线 co s338 20 2 0.57.26kW
绕组接成Δ形：
I相UZ相 相
的接线图，图中三个负载ZU、ZV、ZW分别接在 端线与中线之间，这就是负载的星形连接。
U
V
W
N
UW
UV
UU
ZW
ZV
ZU
在负荷星形连接的电路中，每条端线中的电
流称为线电流，中线中的电流称中线电流，电流
的方向如图中iU、iV、iW和iN所示。
