第二章 技术测量的基本知识及常用计量器具

  • 格式：ppt
  • 大小：1.41 MB
  • 文档页数：78

下载文档原格式

  / 78

合集下载

第二章技术测量基本知识与常用计量器具

第二章技术测量基本知识与常用计量器具
五、计量器具与测量方法的度量指标
度量指标是用以选择和使用计量器具、研究和判别测量方法正确 性的依据。
第一节 技术测量的基本知识
1.刻度间距(刻线间距)计量器具标尺上两相邻刻线中心的距离。 2.分度值(刻度值或读数值)计量器具标尺上每一刻度间距所代表 的被测量的数值。 3.示值范围 计量器具标尺上所显示或指示的起始值到终止值的 范围。 4.测量范围 计量器具所能测量的被测量的最小值到最大值的范 围。 5.灵敏度(放大比)计量器具对被测的量变化的反映能力。
第二节 测量长度尺寸的常用计量器具
表2-4 其他游标量具
第二节 测量长度尺寸的常用计量器具
表2-4 其他游标量具
第二节 测量长度尺寸的常用计量器具
图2-3 带表卡尺 1—量爪 2—百分表 3—毫米标尺
第二节 测量长度尺寸的常用计量器具
图2-4 数显卡尺 1—下量爪 2—上量爪 3—游框显示机构 4—尺身
第一节 技术测量的基本知识
(3)量仪 将被测几何量的量值转换成可直接观测的指示值(示值) 或等效信息的计量器具，一般具有传动放大系统。 1)机械式量仪 用机械方法实现原始信号转换的量仪，如指示表、 杠杆齿轮比较仪等。 2)光学式量仪 用光学方法实现原始信号转换的量仪，如光学计、 工具显微镜等。 3)电动式量仪 将原始信号转换为电量形式信息的量仪，如电感 比较仪、电容比较仪、干涉仪等。
第二节 测量长度尺寸的常用计量器具
6.量块的使用方法 量块的使用方法可分为按“级”使用和按 “等”使用两种。
二、游标量具
利用游标和尺身相互配合进行测量和读数的量具称游标量具。 1.游标卡尺的结构形式和用途 游标卡尺简称卡尺，最常用的三 种见表2-2。
表2-2 常用的游标卡尺(单位：mm)

第二章第二节测量长度尺寸的常用量具

第二章第二节测量长度尺寸的常用量具

壁厚千分尺
三点式内径千分尺
二、量块
1、量块的形状、用途及尺寸系列
量块是没有刻度的平行端面量具，也称块规。
量块材料——膨胀系数小、耐磨、不易变形的微变形钢
量块形状 长方体（常用）或圆柱体
二、量块
1、量块的形状、用途及尺寸系列
量块具有经过精密加工很平 很光的两个平行平面，叫测 量面。两测量平面之间的距 离为工作尺寸，又叫标称尺 寸，该尺寸具有很高的精度。
②、 螺旋测微器的读数
当用螺旋测微器测量好物体时我们要读出所显示的示数， 这时所测物体的长度可表示为：L=n*0.1+k*0.01 （n表示固定刻度的格数；k表示可动刻度的读数）
外径千分尺的读数=7+0.01*35=7.35
外径千分尺的读数= 11.65 mm
练习
外径千分尺的读数= 0.52 mm
利用量块的这种特性，就可以用不同尺寸的量块组合成所需的各种尺寸。
二、量块
1、量块的形状、用途及尺寸系列
量块的应用广泛： 量块可应用于鉴定和校准其他量具、量仪。 相对测量时，用量块组合成一标准尺寸来调整量具和量 仪的零位。 量块也用于精密机床的调整、精密划线和直接测量精密 零件。 我国成套生产的量块共有17中套别，每套的块数分别为 91、83、46、38块等。
三用卡尺的内量爪带刀口形 ，用于测量内尺寸 深度和高度
刀口内测量爪 紧固螺钉 尺框 尺身 游标 深度尺
测量范围
外测量爪
分度值 0.02 0.05
图 10~125 3 0~150
双面卡尺的上量爪为刀口形外量爪，下量爪为内外量爪， 可测内外尺寸

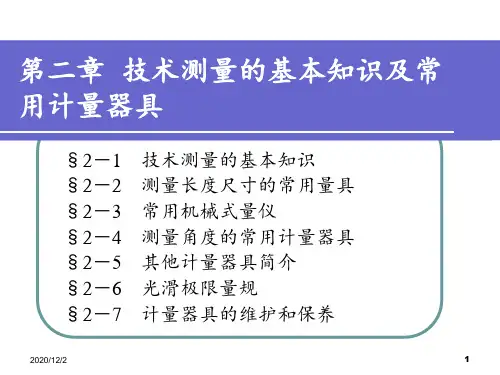

第二章 技术测量的基本知识 及常用计量器具
§2-2 测量长度尺寸的常用计量器具

第二章技术测量的基本知识及常用计算器具

第二章技术测量的基本知识及常用计算器具

第二章技术测量的基本知识及常用计算器具学习目标：1、理解测量长度尺寸的常用计量器具，如游标卡尺、千分尺、量块等的测量原理，掌握其使用方法。

2、理解常用的机械式量仪，如百分表、杠杆千分尺等的测量原理，掌握其使用方法。

3、理解测量角度的常用器具，如万能角度尺、正弦规的测量原理，掌握其使用方法。

4、理解水平仪的测量原理，了解其应用。

5、了解塞尺、直角尺、检验平尺、检验平板和偏摆仪等的应用。

6、理解光滑极限量规的检测原理，掌握其使用方法。

主要内容：1、测量——将被测的几何量与具有计量单位的标准量进行比较的实验过程。

测量四要素：●测量对象（长度、角度、表面粗糙度等）●计量单位●测量方法（指计量器具和测量条件的综合）●测量精度（指测量结果与真值的符合程度）2、直接测量和间接测量直接测量——直接用量具或量仪测出被测几何量值的方法。

间接测量——先测出与被测几何量相关的其他几何参数，再通过计算获得被测几何量值的方法。

3、绝对测量和相对测量绝对测量——从量具或量仪上直接读出被测几何量数值的方法。

相对测量（比较测量或微差测量）——通过读取被测几何量与标准量的偏差来确定被测几何量数值的方法。

２—１技术测量的基本知识一、填空题1、一个完整的测量过程包括（）、（）、（）和（）四个要素。

2、检验是指确定被测几何量是否规定的（）之内，从而判断被测对象是否合格，而无需得出（0.3计算器具按结构特点分为（）、（）、（）、（）四类。

4、测量方法的分类，按测量事实测量是否为被测量分为（）测量和（），而直接测量又分为（）测量和（）；被测参数的数量分为（）测量和（）测量。

5、测量范围是指计量器具能测出的被测参数（）、到（）的范围。

6、测量误差产生的原因只要有（）、（）、( )和（）等二、判断题１、在机械制造中，只有通过测量或检验判断为合格的零件，才具有互换性（）２、测量检验的的区别是，测量能得到被测几何的大小，而检验只能却确定被测几何量是否合格，不能得到具体的量值。

极限配合与技术测量基础第2章技术测量基本知识及计量器具的使用

极限配合与技术测量基础第2章技术测量基本知识及计量器具的使用
尺身1格相差1°-29°/30=1°/30=2′。即游标万能角度尺的分度值为2′。 读数方法：
1.从尺身上读出游标零刻度线前指示的整度数。 2.判断游标上第n格的刻线与尺身上的刻线对齐，确定“分”的数值，即 n×2′。 3.把两者相加就是被测角度的数值。
3 ．测量范围
（1）0°~50°角
（2）50°~140°角
水平仪——用来测量被测平面相对水平面的微小角度 的计量器具。
电子式水平仪 水准式水平仪：条式、框式和合像水平仪
条式水平仪
框式水平仪
水平仪的原理 相对倾角：α=4″×n
【例】用一分度值为0.02mm／1000m(4″)的水平仪测量 一长度为600mm的导轨工作面的倾斜程度，测量时水平仪 的气泡移动了3格，问该的导轨工作面相对水平面倾斜了多 少？
测量四要素：
测量对象（长度、角度、表面质量等） 计量单位 测量方法（指计量器具和测量条件的综合） 测量精度（指测量结果与真值的符合程度）
一、计量单位 二、测量方法 三、测量精度与测量误差
一、计量单位
二、测量方法
1.计量器具的分类 2.测量方法的分类
1．计量器具的分类 （1）量具
（2）量规
百分表的分度值为0.01mm。
二、百分表的分度原理与读数方法
百分表的测量杆移动1 mm，通过齿轮传动系统使大 指针回转一周。刻度盘沿圆周刻有100个刻度，当指针转 过1格时，表示所测量的尺寸变化为1／100＝0.01 mm，所 以百分表的分度值为0.01 mm。
如上页图所示的百分表，示值范围为0~10 mm，分度 值为0.01 mm。当大指针沿大刻度盘转动一周时，小指针 转动1格，测量头移动1 mm。因此，小刻度盘的1格分度值 为1 mm。读数时，先读小刻度盘的格数n，再读大刻度盘 的格数m，则测量值为（n×1+m×0.01）mm。

第二章第一节技术测量的基本知识

第二章第一节技术测量的基本知识

如图，先测出L1、L2，再计算的中心距L=（L1+L2）/2。
§2-1技术测量的基本知识
三、测量方法的分类
2、绝对测量和相对测量 绝对测量：从量具或量仪直接读出被测几何量 数值的一种方法。
直径尺寸可以用游标卡尺直接读出数值，如图中的直径d（14）。
§2-1技术测量的基本知识
三、测量方法的分类
2、绝对测量和相对测量 相对测量（比较测量或微差测量）：通过读取 被测几何量与标准量的偏差来确定被测几何量数 值的方法。
量块 工件
§2-1技术测量的基本知识
三、测量方法的分类
4、单项测量和综合测量
单项测量：在一次测量中只测量一个几何量的量值。 综合测量：在一次检测中可得到几个相关几何量的综 合结果，以判断工件是否合格，如用螺纹环规综合检验螺 纹的合格性。
实例：用测量器具分别测出螺纹的中径、半角及螺距属单项测量；而用 螺纹量规的通端检测螺纹则属综合测量。
• 通用量具
用来复现一定范围内的一系列 不同量值的量具，按结构分为：
§2-1技术测量的基本知识
（二、计量器具的分类）量规：
• 光滑极限量规
用来检验光滑圆柱形工件的合格性 环规
专门用来检验特定尺寸精度的外圆柱面的合格性
卡规
用来检验外平行面或其他外表面的合格性
塞规
§2-1技术测量的基本知识
一 、计量的单位（续） 为了保证测量的正确性，必须保证测量过程中 测量单位的统一性。我国的法定计量单位中确定 了以下法定计量单位：
角度计量单位
§2-1技术测量的基本知识
二、计量器具的分类
计量器具按结构特点分为四类：
种类 量具 量规
标准量具 通用量具 光滑极限量规 螺纹量规 圆锥量规

极限配合第二章

极限配合第二章

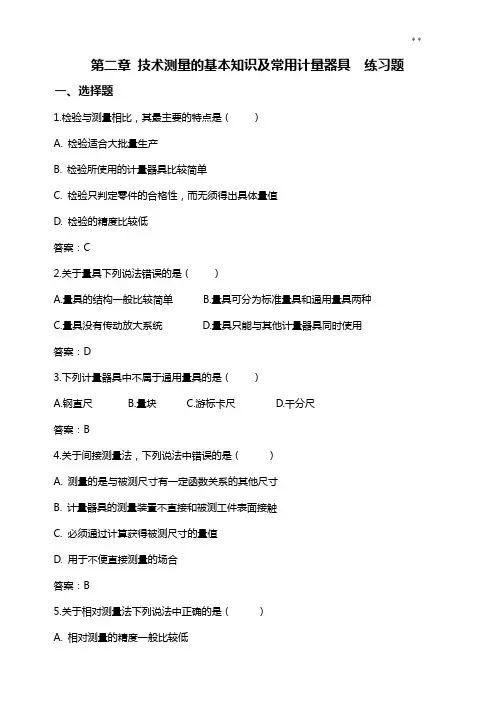

第二章技术测量的基本知识及常用计量器具练习题一、选择题1.检验与测量相比，其最主要的特点是（）A. 检验适合大批量生产B. 检验所使用的计量器具比较简单C. 检验只判定零件的合格性，而无须得出具体量值D. 检验的精度比较低答案：C2.关于量具下列说法错误的是（）A.量具的结构一般比较简单B.量具可分为标准量具和通用量具两种C.量具没有传动放大系统D.量具只能与其他计量器具同时使用答案：D3.下列计量器具中不属于通用量具的是（）A.钢直尺B.量块C.游标卡尺D.千分尺答案：B4.关于间接测量法，下列说法中错误的是（）A. 测量的是与被测尺寸有一定函数关系的其他尺寸B. 计量器具的测量装置不直接和被测工件表面接触C. 必须通过计算获得被测尺寸的量值D. 用于不便直接测量的场合答案：B5.关于相对测量法下列说法中正确的是（）A. 相对测量的精度一般比较低B. 相对测量时只需用量仪即可C. 计量器具的测量装置不直接和被测工件表面接触D. 计量器具所读取的是被测几何量与标准量的偏差答案：B6.用游标卡尺测量工件的轴径尺寸属于（）A. 直接测量、绝对测量B. 直接测量、相对测量C. 间接测量、绝对测量D. 间接测量、相对测量答案：A7.计量器具能准确读出的最小单位数值就是计量器具的（）A. 校正值B. 示值误差C. 分度值D. 刻度间距答案：C8.刻度间距和分度值之间的关系是（）A. 分度值越大，则刻度间距越大B. 分度值越小，则刻度间距越大C. 分度值的大小和刻度间距的大小没有直接的关系D. 分度值越大与刻度间距成反比关系答案：C9.下列各项中，不属于方法误差的是（）A.计算公式不准确B. 操作者看错读数C. 测量方法选择不当D. 工件安装定位不准确答案：B10.读数值为0.02mm的游标卡尺，当游标卡尺的读数为42.18mm时，游标上第9格刻线应对齐尺身上的第（）mm刻线。

A.51B. 42C. 60D. 24答案：A11.用游标卡尺的深度尺测量槽深时，尺身应（）槽底。

第二章技术测量的基本知识及常用计量器具

第二章技术测量的基本知识及常用计量器具
（1）外径千分尺 （2）其他类型千分尺
2020/12/2
23
（1）外径千分尺
2020/12/2
外径千分尺的使用注意事项
24
【例2－1】读出图中外径千分尺所示的读数。
解题过程（a）
2020/12/2
25
（2）其他类型千分尺
2020/12/2
26
二、量块
1．量块的形状、用途及尺寸系列
量块及其研合性
2020/12/2
27
2．量块的尺寸组合及使用方法
【例2－2】要组成38.935mm的尺寸，试选择组合的量 块。
解题过程
2020/12/2
28
§2－3 常用机械式量仪
机械式量仪（指示式量仪）——借助杠杆、齿轮、齿 条或扭簧的传动，将测量杆的微小直线移动经传动和放大 机构转变为表盘上指针的角位移，从而指示相应的数值。
按用途可分为外径千分尺、内径千分尺、深度千分 尺、螺纹千分尺、公法线千分尺等。
2020/12/2
20
1．游标量具
三用卡尺（Ⅰ型） 双面卡尺（Ⅱ型） 单面卡尺（Ⅳ型）
常用游标卡尺的结构
游标卡尺的使用注意事项
2020/12/2
21
游标卡尺刻线原理及读数示例
2020/12/2
22
2．测微螺旋量具
测量四要素：
测量对象（长度、角度、表面粗糙度等） 计量单位 测量方法（指计量器具和测量条件的综合） 测量精0/12/2
2
精品资料
• 你怎么称呼老师？ • 如果老师最后没有总结一节课的重点的难点，你
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我

【精品】技术测量的基本知识及常用计量器具44

【精品】技术测量的基本知识及常用计量器具44
2读数原理万能角度尺的读数原理与游标卡尺相似即先从尺身上读出游标零刻度线指示的整度数再判断游标上的第几格的刻线与尺身上的刻线对齐就能确定角度分的数值然后把两者相加就是被测角度的数值
【精品】技术测量的基本知识及常用计量器具44
游标卡尺的结构图
内测量爪 尺身
紧固螺钉
游标 外测量爪
深度尺
2、游标卡尺的刻线原理和读数方法
外径千分尺的读数= 11.65 mm
其他千分尺 内径千分尺
深度千分尺
§2-3 测量角度的常用计量器具
一、万能角度尺
万能角度尺是用来测量工件内外角度的量具。按其游标读数值（及分度值） 可分为2′和5′两种；按其尺身的形状不同可分为圆形和扇形。
1、万能角度尺的结构
1、尺身 2、角尺 3、游标 4、制动器 5、扇形板 6、基尺 7、直尺 8、夹块
三看：看游标尺（看游标尺的分度，明确其精度的大小） 看游标尺的“0”刻度线（为了读主尺的整数部分） 看主尺与游标尺对齐的线（为了读游标尺的小数部分）
两读：读主尺的整数部分、游标尺的小数部分
（4）、练习1
它读数是 20.76 mm
练习2
读数是 0.12 mm
其他游标卡尺
三、测微螺旋量具
1、测微螺旋量具是利用螺旋副的运动原理进行测量和读数的一种测微量具。 2、按用途分内径千分尺、外径千分尺、深度千分尺及专用的测量螺纹中
0
（2） 、20分度的游标卡尺 这种游标卡尺，主尺的最小刻度为1mm，游标尺上有20个小的等分刻
度，他们的总长等于19mm，因此游标尺的每一分度都比正常的1mm小 0.05mm。左右测量爪合在一起时，游标尺的零刻度与主尺的零刻度重合时， 只有游标尺的第20刻度线与主尺的19mm刻度线重合，其余的刻度线都不重 合。这种游标卡尺可以精确到0.05mm，它的读数方法与10分度游标卡尺相 同。

技术测量的基本知识及常用量具ppt

技术测量的基本知识及常用量具ppt

角度测量案例
总结词
准确、误差、精度
详细描述
测量方法
误差分析
精度控制
角度测量是机械制造中 常见的测量任务之一。 在实际生产中，需要准 确测量零件的角度，以 确保其符合设计要求
使用角度尺、百分表、 光学分度头等量具进行 测量。
误差主要来源于量具本 身的误差、测量方法的 误差和操作误差。应通 过校准量具、掌握正确 的测量方法，以及提高 操作人员的技能水平来 减小误差。
90°角尺
用于测量直角和平行度。
塞规
用于测量孔的直径和深度。
04
技术测量案例分析
轴径测量案例
01
总结词
准确、误差、精度
02
详细描述
03
测量方法
04
误差分析
05
精度控制
轴径测量是机械制造中常 见的测量任务之一。在实 际生产中，需要准确测量 轴的直径，以确保零件的 尺寸符合要求。测量误差 和精度是影响轴径测量准 确性的关键因素
使用百分表、千分尺、光 学投影仪等量具进行测量 。
误差主要来源于量具本身 的误差、测量方法的误差 和操作误差。应通过校准 量具、掌握正确的测量方 法，以及提高操作人员的 技能水平来减小误差。
精度控制是保证测量准确 性的关键。可以采用多次 测量求平均值的方法来提 高精度，同时也可以采用 比较测量法，通过与标准 件进行比较来控制精度。
02
技术测量的基本原理
测量误差理论
误差来源
测量过程中存在的误差可由多 种因素引起，如测量仪器的不 精确、环境干扰、测量方法的
不完善等。
误差分类
根据误差的性质，可分为系统误 差、随机误差和粗大误差。
误差分析
误差分析是制定减小误差措施的基 础，通过分析误差产生的原因，可 采取针对性的措施降低误差。

《极限配合与技术测量》第二章技术测量的基本知识及常用计量器具试卷

《极限配合与技术测量》第二章技术测量的基本知识及常用计量器具试卷

《极限配合与技术测量》第二章技术测量的基本知识及常用计量器具试卷一、单项选择题1.用杠杆百分表测量工件时,根据需要,杠杆测头可以在( )范围内转动任意一角度。

(2 分)A.90 °B.360 °C.180 °D.45 °2.关于校对量规,下列说法错误的是( )。

(2 分)A.校对量规是用来校对工作量规和验收量规的B.轴用量规的校对量规的结构形式与工作量规的塞规相似C.因轴的精度比孔的精度要求高,故轴用量规有校对量规,孔用量规无校对量规3.用游标卡尺测量工件的轴颈尺寸属于( )。

(2 分)A.直接测量、绝对测量B.直接测量、相对测量C.间接测量、绝对测量D.间接测量、相对测量4.分度值0.02mm的游标卡尺,当游标卡尺的读数为42.18mm时,游标上第9格刻线应对齐尺身上的第( )mm。

(2 分)A.24B.42C.51D.605.百分表校正零位后,若测量时长针沿逆时针方向转过20格,指向标有80的刻度线,则测量杆沿轴线相对于测头方向( )。

(2 分)A.缩进0.2mmB.缩进0.8mmC.伸出0.2mmD.伸出0.8mm6.如教材图2-31所示,用正弦规测角度时,当测量a点比b点低时,说明工件的实际角度比基本角度( )。

(2 分)A.大B.一样大小C.小D.无法判断7.关于量块的特性,下列说法中正确的是( )。

(2 分)A.量块是没有刻度的平行端面量具,是专用于某一特定尺寸的,因此它属于量规B.利用量块的研合性,就可用不同尺寸的量块组合成所需的各种尺寸C.在实际生产中,量块是单独使用的D.量块的制造精度为五级:其中0级最高,3级最低8.下列计量器具中,测量精度最高的是( )。

(2 分)A.游标卡尺B.千分尺C.杠杆千分尺D.杠杆百分表9.为了保证使用精度,量块应( )检定。

(2 分)A.交回B.定期C.抽查D.不用10.千分尺上棘轮的作用是( )。

(2 分)A.校正千分尺的零位B.便于旋转微分筒C.限制测量力D.补偿温度变化的影响二、判断题11.( )宽工作面平尺通过着色法来检验工件的直线度或平面度。

项目二 技术测量的的基本知识及常用计量器具-29页文档资料

项目二 技术测量的的基本知识及常用计量器具-29页文档资料

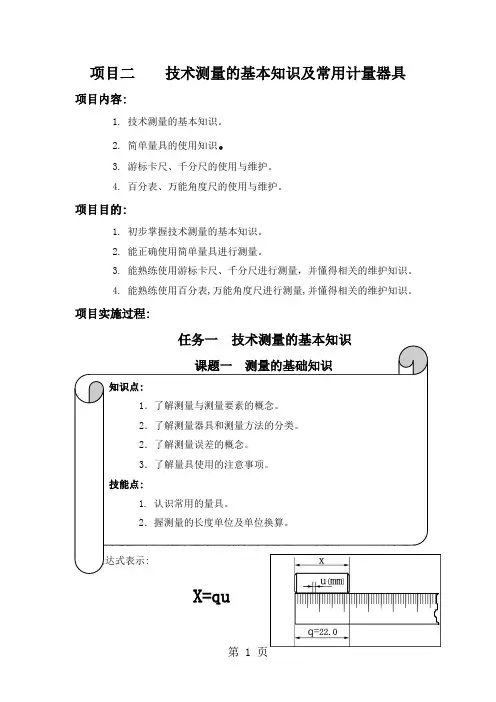

项目二 技术测量的基本知识及常用计量器具项目内容:1. 技术测量的基本知识。

2. 简单量具的使用知识。

3. 游标卡尺、千分尺的使用与维护。

4. 百分表、万能角度尺的使用与维护。

项目目的:1. 初步掌握技术测量的基本知识。

2. 能正确使用简单量具进行测量。

3. 能熟练使用游标卡尺、千分尺进行测量，并懂得相关的维护知识。

4. 能熟练使用百分表,万能角度尺进行测量,并懂得相关的维护知识。

项目实施过程:任务一 技术测量的基本知识课题一 测量的基础知识任务描述：初步掌握测量的基础知识,在教师的指导下认识常用的量具,并能进行单位的简单换算。

一. 测量与测量要素：1.测量:所谓“测量”就是将一个待确定的物理量，与一个作为测量单位的标准量进行比较的过程,并以测量单位的倍数表示其比较结果。

可用图（2－1）所示基本测量表达式表示:X=qu知识点: 1．了解测量与测量要素的概念。

2．了解测量器具和测量方法的分类。

2．了解测量误差的概念。

3．了解量具使用的注意事项。

技能点: 1. 认识常用的量具。

2．握测量的长度单位及单位换算。

X——被测值；q——测量单位；u——比值图2－1欲测一轴的长度x,把轴和刻度线尺并列比较,得二者的比值q为22.0,长度单位为mm,所以被测值(轴的长度)x为22.0mm。

2.测量要素:它包括四个方面的因素，即：测量对象、测量方法、测量单位和测量精度。

测量的任务就是根据测量对象的特点和要求，选用测量器具，拟定测量方法，把被测量与标准测量进行比较，分析测量过程误差，从而得出具有一定测量精度的测量结果。

二．测量器具和测量方法的分类:1．测量器具的分类:测量器具是量具、量仪、和其它用于测量目的的技术装置的总称。

量规实例形状量规极限量规塞尺万能量具和量仪实例游标量具测微量具机械杠杆量仪光学量仪汽动量仪电学量仪量规实例2．测量方法的分类:测量方法分类根据获得被测结果的方法不同划分直接测量法间接测量法根据测量结果的读值不同划分绝对测量法（全值量法）相对测量法（微差或比较量法）根据被测件的表面是否与测量工具有机械接触划分接触测量法不接触测量法根据同时测量参数的多少划分综合测量法分项测量法根据测量对机械制造工艺过程所起的被动测量作用不同划分主动测量直接测量法间接测量法从计量器具的读数装置上直接测得参数的量值或相对于基准量的偏差。

20140423第二章 技术测量的基本知识及常用计量器具03

20140423第二章 技术测量的基本知识及常用计量器具03

规格：18-35mm、35-50mm 、50-160mm等 精度：0.01mm 用途：检验孔径
内径量表的使用方法
检验量具是否OK？先重复3次轻轻推百分表的测 量头，看指针是否回归原位。看测量杆是否磨损。 把百分表插入量表直管轴孔中,压缩百分表， 小指针在0.5mm处固定表头。 选取并安装可换测头,紧固（装入测头的长度比 实际被测尺寸大0.2-0.3mm ）。 测量时手握隔热装置。 根据被测尺寸调整零位。
6.测量时，先测0°方位的径向读数a1及轴向读数s1. 为了计算方便，常把a1和s1调零，转动半联轴器， 每转90°记录两表数值。 7.验证：径向读数a1，a2，a3，a4应满足 a1+a3=a2+a4；轴向读数s1，s2，s3，s4应满足 s1+s3=s2+s4。如不满足，则需顶丝调整，直到 满足要求。
指针式百分表/千分表使用方法
测量时测量面和测杆要垂直。 使用规定的支架。
测头要线与产品直径方向一致。
5.旋转机械联轴器找正
1.测量前先检查测量仪器是否完好，验证表灵活性。 2.观察联轴器轴端是否有灰尘杂物，用抹布清理干 净，以防影响后续的测量误差。 3.安装百分表时的一般顺序是：磁力表座、支架、 百分表。 4.安装完成后，一般转动百分表盘调零。 5.转动半联轴器一周，观察指针是否归位。
百分表
• 百分表是一种精度较高的比较量具，主要 用于检测工件的形状和位置误差,也可在机 床上于工件的安装找正。它只能测出相对 数值，不能测出绝对值。
• 1.百分表的部件组成
百分表/千分表
百分表与千分表的种类: 指针式百分表/千分表及杠杆式百分表/千分表 百分表与千分表的区别： 百分表的精度为0.01mm 、千分表的精度为0.001mm

技术测量的基本知识及常用计量器具

技术测量的基本知识及常用计量器具

技术测量的基本知识及常用计量器具培训教材山推工程机械股份有限公司股份公司工会质量管理部理化计量中心汇编：孙守猛审稿：吴延敏、李运勤、田秀俐前言根据生产现场对技术测量的要求，结合工会举办的检查员技能比赛活动，由质管部组织专业人员汇编了《技术测量的基本知识及常用计量器具培训教材》这本小册子。

旨在系统地普及、宣贯测量的基本知识和常用量具的正确使用方法，提高检查人员、操作人员的检测技能，使测量数据更加准确，从而保证产品质量的提升。

该册结合生产实际，分十三个章节介绍了测量的基本知识、计量器具的选用原则、常用计量器具的使用与维护、零件形位公差、粗糙度、螺纹的测量方法等内容。

适用于检查人员、操作者的培训和测量工作中的参考。

由于汇编人员的水平有限，该册存在的错误和不足在所难免，希望您在使用中给予指正，提出好的修改建议，以便改进我们的工作，共同提高检测技术水平。

质量管理部理化计量中心2011年5月一、技术测量的基本知识 (5)1.1 测量 (5)1.2 检验 (5)1.3 计量的单位 (5)1.4 计量器具的分类 (5)1.5 测量方法的分类 (6)①直接测量和间接测量 (6)②绝对测量和相对测量 (6)1.6 计量器具的基本计量参数 (7)1.7 测量误差 (7)二、测量长度尺寸的常用量具 (7)2.1 通用量具 (7)2.1.1游标量具 (8)2.1.2 用游标量具测量零件进行读数时，其读数方法和步骤是 (8)2.1.3 游标卡尺使用过程中的注意事项 (9)2.1.4 其他类型的游标量具 (11)2.2 测微螺旋量具 (12)2.2.1 外径千分尺的特点 (13)2.2.2 千分尺的读数方法 (13)2.2.3 外径千分尺的读数示例 (13)2.2.4 外径千分尺的使用方法 (14)2.2.5 外径千分尺的维护保养 (15)2.2.6 公法线千分尺 (16)2.2.7 大尺寸外径千分尺 (16)三、常用机械式量仪 (17)3.1 百分表 (17)3.1.1百分表的结构 (18)3.1.2 百分表的分度原理 (18)3.1.3 百分表的正确使用 (18)3.1.5 百分表的维护保养 (20)3.1.6千分表的使用操作和保养，参照百分表 (21)3.2 内径百分表 (21)3.2.1 如何调整内径百分表尺寸 (21)3.2.2 使用内径表时的注意事项 (21)3.2.3杠杆表 (22)3.2.5 杠杆表的使用操作和保养，可参照百分表和千分表 (24)四、其他计量器具简介 (24)1、塞尺 (24)2、直角尺 (24)3、检验平尺 (25)4、水平仪 (25)5、检验平板 (26)6、偏摆仪 (26)7、角度尺 (26)五、光滑极限量规 (27)5.1量规的功用和分类 (27)5.2 轴用量规 (27)5.3孔用量规 (28)六、形位公差的检测 (28)6.1 形位公差项目的名称和符号 (28)6.2 形状误差的检测 (28)6.2.1直线度 (28)6.2.2平面度 (29)6.2.3圆度 (29)6.2.4圆柱度 (30)6.2.5平行度 (30)6.2.6垂直度 (31)6.2.8 对称度 (32)6.2.9 径向圆跳动 (32)6.2.10 端向圆跳动 (33)6.2.11 斜向圆跳动 (33)七、表面粗超度的应用及检测 (34)7.1表面粗糙度符号及说明 (34)7.2 表面粗糙度比较样块 (34)7.2 表面粗糙度检测仪 (34)八、螺纹的检测 (35)8.1 常用螺纹的标注 (35)8.1.1 普通螺纹（GB/T 192-197—1981） (35)8.2 管螺纹 (36)8.3螺纹的检测方法 (37)8.4综合检验 (37)8.5 外螺纹检验 (37)8.6 内螺纹检验 (37)九、计量器具的选用 (37)十、合格证的使用 (37)十一、扭力扳手 (39)11.1 扭力扳手使用注意事项 (39)十二、计量器具的损坏考核 (39)十三、计量器具的现场使用与维护 (40)13.1 计量器具现场使用的正确放置 (40)13.2 计量器具现场使用的错误放置 (40)一、技术测量的基本知识1.1 测量：将被测的几何量与一个作为测量单位的标准量进行比较的实验过程。

测量技术 基础

测量技术 基础
上一页 下一页 返回
第二节 计量器具与测量方法
• ８.回程误差 • 回程误差是在相同条件下. 仪器正反行程在同一点被测量示值之差的
绝对值. 产生回程误差的主要原因是仪器有关零件之间存在间隙和摩 擦. • ９. 不确定度 • 不确定度是指由于测量误差的存在而对被测几何量的量值不能肯定的 程度. • １０. 修正值 • 为消除系统误差. 直接加到测量结果上的值. 称为修正值. 修正值的大 小等于未修正测量结果的绝对误差. 但正负号相反.
下一页 返回
第二节 计量器具与测量方法
• ２.量规 • 量规是一种没有刻度的. 用以检验零件尺寸、形状、相互位置的专用
检验工具. 它只能判断零件是否合格. 而不能测得被测零件的具体尺寸. 如光滑极限量规、螺纹量规等. 如图２ －６ 所示. • ３. 量仪 • 量仪即计量仪器. 通常是指具有传动放大系统的、能将被测量的量值 转换成可直接观察的指示值或等效信息的计量器具. 按工作原理和结 构特征. 量仪可分为机械式、电动式、光学式、气动式. 以及它们的组 合形式———光机电一体的现代量仪.
第二章 测量技术基础
• 第一节 测量的基本知识 • 第二节 计量器具与测量方法 • 第三节 测量误差和数据处理
返回
第一节 测量的基本知识
• 一、测量的概念 • 所谓测量. 就是把被测量与具有计量单位的标准量进行比较. 从而确定
被测量的量值的实验过程. 设被测量为Ｌ. 计量单位为Ｅ. 则它们的比 值为: ｑ ＝ Ｌ / Ｅ. 因此. 被测量的量值可用公式表示为:
上一页
返回
第二节 计量器具与测量方法
• 一、计量器具的分类 • 计量器具(又称测量器具) 是指用于测量的工具和仪器. 可分为量具、
量规、量仪(测量仪器) 和计量装置等四类. • １. 量具 • 量具通常是指结构比较简单、没有传动放大系统的测量工具. 包括单

第2章-技术测量基础

第2章-技术测量基础
2.量块的研合性与选用原则 所谓研合性，是指量块的一个测量面与另一量块的测 量面或另一经精密加工的类似的平面，通过分子吸力 作用而粘合的性能。利用这一特性，把量块研合在一 起，便可以组成所需要的各种尺寸。 量块一般是成套生产的，国标将量块制定了17种套别， 套别是按量块数量的多少来划分的。比如91块一套， 83块一套，6块一套，5块一套等（如下表所示）
2.3.1 计量器具的概念与分类
测量器具是指：能直接和间接测出被测对 象量值的测量装置。它是测量仪器和测量 装置的统称。
首页
上一节
下一节
量具
以固定形式复现量值 的计量器具
量块、 线纹尺
ቤተ መጻሕፍቲ ባይዱ量规
检验零件要素实际 尺寸和形位误差综 合结果
光滑极限量规 螺纹量规 位置量规
计量仪器
能将被测量的量值 转换成可以直接观 测的指示值和等效 信息。

－ 1.005 …………第一块量块尺寸
35.74
－ 1.24 …………第二块量块尺寸
34.5
－ 4.5 …………第三块量块尺寸
30.0 …………第四块量块尺寸
为扩大量块的应用范围，可采用量块附件，量块附件中有 夹持器和各种量爪。量块及附件装配后，可用于测量外径、 内径或精密划线。
返回
注意：量块的组合方法及原则 组合原则
返回
2.2长度基准与长度量值传递 系统
在使用组合量块时，为了减小量块组合的 累积误差，应尽量减少使用的块数，一般 不超过4∽5块。为了迅速选择量块，应根 据所需尺寸的最后一位数字选择量块，每 选一块至少减少所需尺寸的一位小数。
例1：从83块一套的量块中选取尺寸为38.935mm量块组，其选取方 法为：
第二章 技术测量基础
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第一节 技术测量的基本知识
(1)量具 以固定形式复现量值的计量器具，结构比较简单，没有 传动放大系统，一般分单值量具和多值量具两种：单值量具是指 复现几何量的单个量值的量具，即标准量具，如量块、直角尺等；
多值量具是指复现一定范围内的一系列不同量值的量具，即通用
量具，如钢尺、游标卡尺、千分尺等。 (2)量规 没有刻度的专用计量器具，用以检验零件要素的实际尺 寸和形位误差的综合结果。
4.按测量结果对工艺过程所起的作用分类
第一节 技术测量的基本知识
(1)主动测量 零件在加工过程中进行的测量。 (2)被动测量 零件加工后进行的测量。 5.按照被测零件在测量过程中所处的状态分类 (1)静态测量 测量时，被与测量头之间有相对运动，它能
第二节 测量长度尺寸的常用计量器具
1.外径千分尺(千分尺) (1)千分尺的结构 千分尺的结构如图2-5所示，它由尺架、测微
装置、测力装置和锁紧装置等组成。
尺架的两侧面上覆盖着绝热板，以防止使用时手的温度影响千分 尺的测量精度。 (2)千分尺的读数原理 在千分尺的固定套筒上刻有轴向中线，作 为微分筒读数的基准线。 (3)千分尺的读数方法 1)先读整数部分 从微分筒锥面的左边缘在固定套筒上露出来的
围。
5.灵敏度(放大比)计量器具对被测的量变化的反映能力。
第一节 技术测量的基本知识
6.灵敏阈 引起计量器具示值可察觉变化的被测量的最小变化值，
它反映了计量器具对最小被测尺寸的灵敏性。 7.测量力 在接触测量过程中，测头与被测物体表面之间的接触 压力。 8.示值误差 计量器具的示值与被测量的真值之差。 9.示值稳定性 在测量条件不作任何变动的情况下，对同一被测
确。
第二节 测量长度尺寸的常用计量器具
4)不可用砂布或普通磨料来擦除刻度尺表面的锈迹和污物。 5)游标卡尺不要放在磁场附近，以免卡尺感受磁性。 6)带深度尺的游标卡尺，用完后应将量爪合拢，否则较细的深度
尺露在外边，容易变形，甚至折断。
7)游标卡尺用完后应平放，避免造成变形，也不要将游标卡尺与 其他工具一起堆放。 6.其他游标量具 其他游标量具有深度游标卡尺、高度游标卡尺 和齿厚游标卡尺(表2-4)，其刻线原理基本同游标卡尺。
刻线，读出被测工件的毫米整数或半毫米数。
第二节 测量长度尺寸的常用计量器具
2)再读小数部分 从微分筒找到与固定套筒中线对齐的刻线，将 此刻线数乘0.01mm就是被测量的小数部分(小于0.5mm)。
3)求和 将整数部分和小数部分相加，即为被测工件的尺寸。
千分尺的读数示例如图2⁃6所示。
图2-6 千分尺读数示例 a)8.35mm b)14.68mm c)12.765mm
第二节 测量长度尺寸的常用计量器具
表2-1 成套量块的尺寸
第二节 测量长度尺寸的常用计量器具
例1 试用块套别的量块组成46.027mm的尺寸。 解 45.02 1.02 44 46.027
4
40
------第三块量块尺寸
------第四块量块尺寸
例2 试用块套别的和38块套别的两套量块组成59.995mm的尺寸。 解 (1)用83块一套的量块 59．995
第一节 技术测量的基本知识
(3)量仪 将被测几何量的量值转换成可直接观测的指示值(示值)
或等效信息的计量器具，一般具有传动放大系统。
1)机械式量仪 用机械方法实现原始信号转换的量仪，如指示表、 杠杆齿轮比较仪等。 2)光学式量仪 用光学方法实现原始信号转换的量仪，如光学计、 工具显微镜等。 3)电动式量仪 将原始信号转换为电量形式信息的量仪，如电感 比较仪、电容比较仪、干涉仪等。
量块按检定精度分为6等，即1、2、3、4、5、6等，其中1等精度 最高。
第二节 测量长度尺寸的常用计量器具
6.量块的使用方法 “等”使用两种。 量块的使用方法可分为按“级”使用和按
二、游标量具
利用游标和尺身相互配合进行测量和读数的量具称游标量具。 1.游标卡尺的结构形式和用途 种见表2-2。
表2-2 常用的游标卡尺(单位：mm)
2)相对误差f
第一节 技术测量的基本知识
2.测量误差的产生原因 (1)计量器具误差 与计量器具本身的设计、制造和使用过程有关 的各项误差。
(2)测量方法误差 测量方法不完善所产生的误差，它包括计算公
式不精确、测量方法不当、工件安装不合理等。 (3)环境误差 测量时的环境条件不符合标准条件所引起的误差。
量进行多次重复测量时，其示值的最大变化范围。
10.校正值(修正值)为消除示值误差，用代数法加到测量结果上 的值，它与示值误差的绝对值相等，而符号相反。
六、测量误差
第一节 技术测量的基本知识
1.测量误差及其表示
(1)测量误差的含义 由于计量器具与测量条件的限制或其他因素
的影响，任何测量过程总是不可避免地存在测量误差。 (2)测量误差的表示方法 1)绝对误差δ
游标卡尺简称卡尺，最常用的三
第二节 测量长度尺寸的常用计量器具
图2-2 游标读数原理
2.游标卡尺的刻线原理
游标卡尺的读数部分由尺身和游标组成。
若尺身(γn-1)格的长度等于游标n格的长度时，b=(γn-1)a/n，式中
γ称游标系数，一般取γ=1或γ=2。
第二节 测量长度尺寸的常用计量器具
3.游标卡尺的读数方法 (1)先读整数部分 游标零刻线是读数基准。 (2)再读小数部分 判断游标零刻线右边是哪一条刻线与尺身刻线 重合，将该线的序号乘游标读数值之后所得的积，即为读数的小
第二节 测量长度尺寸的常用计量器具
50 ------第四块量块尺寸 (2)用38块一套的量块
59．995
56 6 50 ------第四块量块尺寸 ------第五块量块尺寸
由上例可以看出，用83块套别的要比用38块套别的量块好。 5.量块的精度 为了满足不同应用场合对量块精度的要求，量块
按制造精度分为5级，即K、0、1、2、3级，其中K级精度最高。
第一节 技术测量的基本知识
4)气动式量仪 以压缩空气为介质，通过气动系统流量或压力的
变化来实现原始信号转换的量仪，如水柱式气动量仪、浮标式气
动量仪等。 (4)计量装置 为确定被测几何量值所必需的计量器具和辅助设备 的总体，它能够测量较多的几何量和较复杂的零件。
四、测量方法的分类
前面所讲的测量方法是一种广义的概念，在实际工作中往往从获 得结果的方式来理解测量方法，具体分类如下：
第二章 技术测量的基本知识及常用计 量器具
第一节 技术测量的基本知识 第二节 测量长度尺寸的常用计量器具 第三节 测量角度的常用计量器具
第一节 技术测量的基本知识
一、技术测量的含义
测量是以确定被测对象的量值而进行的实验过程。
二、测量要素 三、计量单位和计量器具的分类
1.计量单位 为了保证测量的准确性，首先需要建立国际统一、 稳定可靠的长度基准。 机械制造中常采用的长度计量单位为毫米(mm)，1mm=10-3m。 2.计量器具的分类 计量器具按结构特点可分为量具、量规、量 仪和计量装置等四类。
数部分。
(3)求和 将读数的整数部分和小数部分相加，即为所求的读数。 各种游标卡尺的读数示例见表2⁃3所示。
第二节 测量长度尺寸的常用计量器具
表2-3 游标读数示例(单位：mm)
4.游标卡尺的使用注意事项
第二节 测量长度尺寸的常用计量器具
1)使用前先把量爪和被测工件表面擦净，以免影响测量精度。 2)检查各部件的相互作用，如尺框和微动装置移动是否灵活，紧 固螺钉能否起作用。
第二节 测量长度尺寸的常用计量器具
一、量块
1.量块的用途 材料制成。 量块通常也叫块规，它是一种没有刻度的平行端
面量具，一般用铬锰钢或用线胀系数小、不易变形及耐磨的其他
图2-1 量块
2.量块的形状
量块的形状一般为长方体，如图2-1所示，
第二节 测量长度尺寸的常用计量器具
它有两个平行的测量面和四个非工作面。 3.量块的研合性 由于量块工作面的表面粗糙度数值很小，平整 性好，如将一量块的工作面沿着另一量块工作面滑动时，稍加压 力，两量块便能研合在一起。 4.量块的尺寸系列及其组合 量块是成套生产的，根据GB/T609 3—2001规定共有17种套别，其每套数目分别为91，83，46，38， 10，8，5等。
第二节 测量长度尺寸的常用计量器具
(4)千分尺的测量范围和精度 由于精密测微螺杆在制造上有一定
困难，所以一般移动量为25mm。
千分尺的制造精度主要由它的示值误差(主要取决于螺纹精度和刻 线精度)和测量面的平行度误差决定。 (5)千分尺的使用注意事项 1)测量不同精度等级的工件，应选用不同精度的千分尺。 2)测量前应校对零位。
第二节 测量长度尺寸的常用计量器具
表2-4 其他游标量具
第二节 测量长度尺寸的常用计量器具
表2-4 其他游标量具
第二节 测量长度尺寸的常用计量器具
图2-3 带表卡尺 1—量爪 2—百分表 3—毫米标尺
第二节 测量长度尺寸的常用计量器具
图2-4 数显卡尺 1—下量爪 2—上量爪 3—游框显示机构 4—尺身
3)校对零位。
4)测量时要掌握好量爪与被测表面的接触压力，既不能太大，也 不能太小。 5)测量时，要使量爪与被测表面处于正确位置。 6)读数时，卡尺应朝着光亮的方向，使视线尽可能垂直尺面。
第二节 测量长度尺寸的常用计量器具
7)应定期进行检查。
5.游标卡尺的维护保养
1)禁止把游标卡尺的两个量爪当作扳手或划线工具使用，也不准 用卡尺代替卡钳、卡板等在被测工件上推拉，以免卡尺磨损，影 响测量精度。 2)游标卡尺受到损伤后，绝对不允许用锤子、锉刀等工具自行修 理，应交专门修理部门修理，并经检定合格后才能使用。 3)不可在游标卡尺的刻线处打钢印或记号，否则将造成刻线不准
