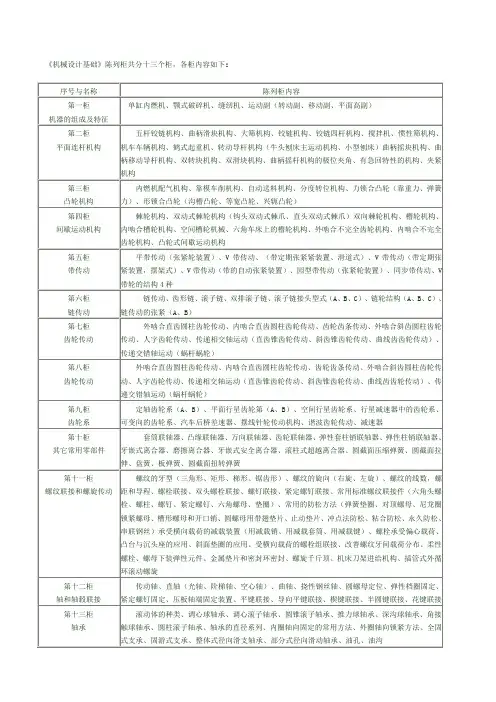

《机械设计基础》陈列柜共分十三个柜,各柜内容如下.

《机械工程基础》课程教学大纲课程代码：ABJD0340课程中文名称：机械工程基础课程英文名称：Fundamenta1ofmechanica1engineering课程性质：必修课程学分数：3.5课程学时数：56（48+实验8）授课对象：材料物理专业本课程的前导课程：高等数学、大学物理、工程制图、金工实习等一、课程简介机械工程基础是一门培养学生具有一般机械设计基本知识的学科基础课。

课程主要介绍工程力学基础知识、一般机械中的常用机构和通用零件的工作原理、结构特点、基本的设计理论和计算方法，同时扼要介绍与本课程有关的国家标准和规范，使学生初步具有分析简单机械传动装置的能力。

为学习专业课和新的科学技术打好基础，为解决生产实际问题和技术改造工作打好基础。

二、教学基本内容和要求第一章：绪论机器的组成、机器和机构、构件和零件重点与难点：机械、机器、机构、构件和零件的基本概念教学要求：了解课程的性质、机器的组成及特征；理解机器与机构的差别；掌握零件与构件的概念。

第二章：物体的受力分析与平衡力和力系的基本概念；静力学公理；物体的受力分析和受力图；平面汇交力系；力矩与力偶；平面任意力系重点与难点：物体受力分析、平面力系的平衡条件与平衡方程教学要求：理解静力学的基本概念、基本公理；掌握物体的受力分析方法，掌握平面汇交力系、平面力偶系、平面任意力系平衡问题的求解。

第三章：轴向拉伸和压缩轴向拉伸和压缩的基本概念；内力与应力；材料拉伸和压缩时的力学性能；拉压杆的变形及强度计算重点与难点：内力、应力及许用应力的概念；拉压杆的轴力分析及强度计算教学要求：了解材料拉伸和压缩的力学性能；理解内力、应力及许用应力的基本概念，胡克定律；掌握拉压杆的轴力分析及强度计算第四章：剪切与圆轴扭转剪切与挤压的基本概念；圆轴扭转时的应力与强度条件；圆轴扭转时的变形与刚度条件重点与难点：外力偶和扭矩的计算；扭矩图的绘制；圆轴扭转时的应力、强度条件和刚度条件教学要求：了解构件在剪切和扭转时的受力特点；掌握扭矩图的绘制，圆轴扭转时强度和刚度计算第五章：梁的弯曲弯曲的概念；梁的弯曲内力；弯曲正应力和强度计算；提高梁弯曲强度的措施；梁的刚度条件；组合变形时的强度计算重点与难点：梁的内力分析及最大弯矩的确定教学要求：了解梁在组合变形时的强度计算方法；理解弯曲的概念，提高梁弯曲强度的措施；掌握梁剪力、弯矩的计算，剪力图、弯矩图的绘制，弯曲正应力强度的计算第六章：平面机构的自由度运动副及其分类；平面机构运动简图；平面机构的自由度重点与难点：机构运动简图的绘制；平面机构自由度的计算；机构具有确定运动的条件教学要求：了解运动副的概念及其分类；理解自由度的概念，机构具有确定运动的条件;掌握机构运动简图的绘制，复合较链、局部自由度和虚约束的判定，平面机构自由度的计算第七章：平面连杆机构平面四杆机构的基本类型和应用；平面四杆机构的演化；平面四杆机构的基本特性；平面四杆机构的设计重点与难点：平面四杆机构的基本类型和特性；钱链四杆机构类型的判断；平面四杆机构的设计方法教学要求：了解平面四杆机构的演化形式；理解平面四杆机构的基本特性；掌握平面四杆机构的基本类型，较链四杆机构类型的判断，平面四杆机构运动特性的分析第八章：凸轮机构凸轮机构的应用和分类；从动件常用运动规律；凸轮轮廓曲线的设计方法重点与难点：凸轮机构的组成、分类；从动件的常用运动规律及特点教学要求：了解凸轮轮廓曲线的设计方法；掌握凸轮机构的工作原理、凸轮机构从动件常用运动规律和运动特性第九章：间歇运动机构棘轮机构；槽轮机构教学要求：了解棘轮机构和槽轮机构的工作原理、运动特点和应用第十章：齿轮机构齿轮机构的应用和分类；齿廓啮合基本定律；渐开线直齿圆柱齿轮；渐开线齿轮的啮合传动；渐开线齿轮的加工与齿廓的根切；斜齿圆柱齿轮机构；直齿圆锥齿轮机构重点与难点：渐开线标准直齿圆柱齿轮传动的基本理论和几何尺寸计算；根切的产生教学要求：了解渐开线的性质、渐开线齿廓的啮合特点，渐开线齿轮的切齿方法，斜齿圆柱齿轮、直齿圆锥齿轮机构的特点和主要几何参数；掌握渐开线直齿圆柱齿轮主要几何参数的计算第十一章：轮系轮系的分类；轮系功用；轮系传动比的计算重点与难点：定轴轮系与周转轮系传动比的计算教学要求：了解轮系的分类、特点和作用，复合轮系的概念及其传动比的计算方法；掌握定轴轮系和周转轮系传动比的计算第十二章：机械零件设计概论零件设计的基本要求、计算准则、一般步骤；零件常用材料及其选择；机械零件的工艺性和标准化重点与难点：机械零件的主要失效形式与计算准则；机械零件设计的一般步骤教学要求：了解机械零件设计的基本要求，常用材料及其特点；掌握零件的主要失效形式，机械零件设计的基本准则、方法与步骤第十三章：连接螺纹连接；螺旋传动；键连接；花键连接；销连接重点与难点：螺纹的主要参数，螺纹连接的基本类型；螺栓连接的强度计算；普通平键的选择和强度校核教学要求：了解键连接、销连接、螺纹连接和螺旋传动的类型和特点；理解螺纹连接预紧和防松的概念；掌握螺栓连接的强度计算，普通平键的选择和强度校核第十四章：齿轮传动齿轮传动的失效形式及设计准则；直齿圆柱齿轮的受力分析；直齿圆柱齿轮的齿面接触疲劳强度和齿根曲曲疲劳强度计算；直齿圆柱齿轮主要参数的选择；斜齿圆柱齿轮的强度计算；直齿圆锥齿轮的强度计算；齿轮的结构设计、润滑重点与难点：齿轮传动的实效形式和设计准则；齿轮传动的受力分析；直齿圆柱齿轮传动的设计教学要求：了解斜齿圆柱齿轮、直齿圆锥齿轮的强度计算方法；掌握直齿圆柱齿轮主要尺寸的计算、直齿圆柱齿轮传动的受力分析及强度计算。

《机械设计基础》课程标准一、课程性质与定位本课程是为研究机械类产品的设计、开发、制造、维护保养等提供必要的理论基础，它是机械制造与自动化专业必修的一门专业技术基础课。

该课程定位于高等职业教育，强调对学生进行专业思维能力.专业实践能力和动手能力的培养，按照“必需、够用”为度的原则呈现课程内容的针对性和应用性，注重提高学生分析问题、解决问题的能力，把创新素质的培养贯穿于教学中。

通过采用行之有效的教学方法，注重发展学生专业思维和专业应用能力，从理论性、系统性很强的基础课和专业基础课向实践性较强的专业课过渡的一个重要转折点，在教学中具有承上启下的作用，课程知识掌握的程度直接影响到后续课程的学习。

二、课程设计与理念1、以专业教学计划培养目标为依据，以岗位需求为基本出发点，以学生发展为本位，设计课程内容。

2、让学生在了解常用机构及机械零部件的基本知识及设计方法和设计理论的基础上，能进行简单机械及传动装置的设计，培养学生初步解决工程实际问题的能力。

3、在课程实施过程中，充分利用课程特征，加大学生工程体验和情感体验的教学设计，激发学生的主体意识和学习兴趣。

三、课程目标（一）知识目标1、掌握常用机构的工作原理、特点、应用及设计的基本知识。

2、掌握通用机械零件的工作原理、特点、结构、标准。

3、掌握及通用机械零件的选用和设计的基本方法。

（二）能力目标1、分析机构和选择传动方案的能力。

2、初步具有分析、选用和设计机械零部件及简单机械传动装置的能力。

3、具有运用标准、规范、手册、图册等有关技术资料的能力。

（三）素质目标1、培养学生具有创新精神和实践能力。

2、培养严谨的科学态度和良好的职业道德。

3、在以实际操作为主的项目教学过程中，锻炼学生的团队合作能力；采用项目化教学，按项目的不同采用任务驱动、项目导向等教学模式，培养专业技术交流的表达能力；制定工作计划的方法能力；获取新知识、新技能的学习能力；解决实际问题的工作能力。

四、课程教学内容及学时分配五、教学方法与手段（一）教学方法《机械设计基础》是一门专业基础课，既有较强的理论性，如概念、公式多，又有较强的实践性，如计算题量大、试验繁琐、课程设计等。

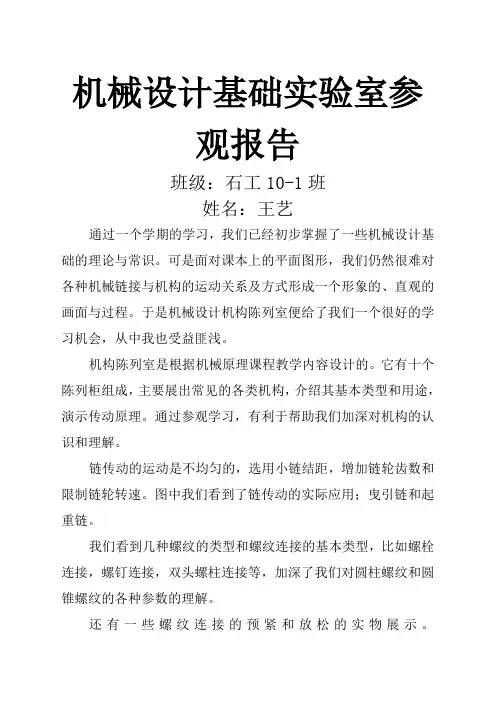

机械设计基础实验室参观报告班级：石工10-1班姓名：王艺通过一个学期的学习，我们已经初步掌握了一些机械设计基础的理论与常识。

可是面对课本上的平面图形，我们仍然很难对各种机械链接与机构的运动关系及方式形成一个形象的、直观的画面与过程。

于是机械设计机构陈列室便给了我们一个很好的学习机会，从中我也受益匪浅。

机构陈列室是根据机械原理课程教学内容设计的。

它有十个陈列柜组成，主要展出常见的各类机构，介绍其基本类型和用途，演示传动原理。

通过参观学习，有利于帮助我们加深对机构的认识和理解。

链传动的运动是不均匀的，选用小链结距，增加链轮齿数和限制链轮转速。

图中我们看到了链传动的实际应用；曳引链和起重链。

我们看到几种螺纹的类型和螺纹连接的基本类型，比如螺栓连接，螺钉连接，双头螺柱连接等，加深了我们对圆柱螺纹和圆锥螺纹的各种参数的理解。

还有一些螺纹连接的预紧和放松的实物展示。

聚集人数最多的地方就是一些平面连接机构的模型展示了，大家开心的转动着各种连接机构，看到不同奇妙的连接方式与传动方法，一定激发了对机械设计课程学习的热情。

我想这也是陈列室带给我们感受最深的地方。

机构陈列室的十个陈列柜分别向我们展示了不同种类的常用机构。

从最基础的连杆机构、凸轮机构、齿轮机构，到复杂的轮系和间歇运动机构等等，并且对应每一种机构都有其基本类型以及用途、功能、特点的介绍。

清晰明了的向我们展示了我们本学期在书本上学习的各种机构。

通过具体形象的实体机构，向我们阐述机构和零件的工作原理，促使我们进一步了解了我们所学的知识。

通过对机构陈列室的参观，我对课本中学习的各种机械设备、机构的设计原理有了深入了解，更进一步的认识到了机械在我们生活中的重要作用，也更加明白了机械设计其实与我所学的专业息息相关。

畅游在各式各样的机构之间，也激发了我对机械设计的兴趣。

看到一些零零岁岁的部件，我了解到在各个生产部门实现机械化，对于发展国民经济具有十分重要的意义。

为了加速社会主义建设的步伐，应当对原有的机械设备进行全面的级数改造，以充分发挥企业潜力；应答设计各种高质量的、先进的成套设备来装备新兴的生产部门；还应当研究、设计完善的、高度只能化的机械手和机器人，从事空间探测、海底开发和实现生产过程自动化。

机械设计基础实验教程穆塔里夫主编新疆大学机械设计教研室2004年3月前言新疆大学在多年的教学改革的探索与实践过程中，机械设计课逐渐形成以“设计”为主线，培养学生的创新能力，工程实践能力，理论教学和实践教学紧密联系的新体系，并构建了理论教学平台和实践教学平台。

实践教学平台由实验教学和课程综合设计组成，《机械设计基础实验教程》是实验教学平台建设的重要组成部分，使实验教学改革的具体体现。

提高工科大学生的创新意识，培养创新能力，加强动手能力是21世纪高等工科学校实践教学改革的重要组成部分。

几年来，通过学校的“211”工程建设和重点学科建设，机械设计实验室的面貌发生了很大变化，实验设备得到了不断的更新、补充和完善。

目前，已形成了从“机械认知实验”、“机械创新实验”到“机械性能测试与分析实验”等完整的实验体系，为培养学生的创新设计能力，动手能力和工程实践能力提供了良好的工程实践基地。

本书共分三章：第一章绪论；第二章实验项目及内容；第三章实验报告。

第二章中的实验项目可按学生的不同专业，分为必做实验，选做实验和开放性实验。

该实验教程内容可供机械类和近机类专业学生使用，也可以作为非机械类学生的选做实验。

本书由新疆大学机械设计教研室穆塔里夫·阿赫迈德和徐重新共同编写。

编写工作的分工为：第一章、第二章和第三章部分由穆塔里夫·阿赫迈德负责编写，第三章部分由徐重新负责编写，全书由穆塔里夫负责统稿并任主编。

新疆大学机械工程学院的买买提明教授和孙文磊教授仔细审阅了书稿并提出了许多修改意见，新疆大学教材科的肖明春老师也对本书的编写给予很大支持和帮助，在此一并表示衷心感谢。

本书是在原有实验设备和新近引进的实验设备试用的基础上，参考其使用说明书和其它有关资料编写而成的。

由于作者水平有限，经验不足，漏误之处在所难免，希望广大读者不吝赐教。

编者2004年3月2063847464.doc目录第1章绪论1第1节实验教学在教学中的地位与作用 1 第2节机械设计基础课程实验体系 1 第3节机械设计基础课程实验内容 4第4节机械设计基础实验分类和要求 5 第2章实验项目及内容7第1节机械运动参数测量、仿真、设计综合实验 7 第2节机械传动性能综合测试实验16第3节滑动轴承多媒体仿真、测试分析实验 22 第4节轴系结构实验 27 第5节减速器拆装实验 29第6节机械创新设计认知实验 34 第3章实验报告50第1节机械运动参数测量、仿真、设计综合实验报告 50 第2节机械传动性能综合测试实验报告63第3节滑动轴承多媒体仿真、测试分析实验报告 66 第4节轴系结构实验报告 70第5节减速器拆装实验报告 72第6节机械创新设计认知实验报告 74第1章绪论第1节实验教学在教学中的地位与作用教育要面向未来，现代教育理念已从知识型教育，智能型教育走向素质教育，创新教育。

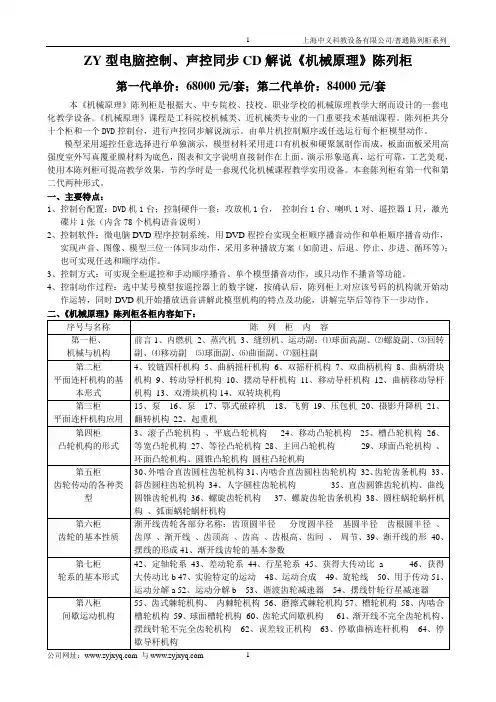

ZY型电脑控制、声控同步CD解说《机械原理》陈列柜第一代单价：68000元/套；第二代单价：84000元/套本《机械原理》陈列柜是根据大、中专院校、技校、职业学校的机械原理教学大纲而设计的一套电化教学设备。

《机械原理》课程是工科院校机械类、近机械类专业的一门重要技术基础课程。

陈列柜共分十个柜和一个DVD控制台，进行声控同步解说演示。

由单片机控制顺序或任选运行每个柜模型动作。

模型采用遥控任意选择进行单独演示，模型材料采用进口有机板和硬聚氯制作而成，板面面板采用高强度室外写真覆亚膜材料为底色，图表和文字说明直接制作在上面。

演示形象逼真，运行可靠，工艺美观，使用本陈列柜可提高教学效果，节约学时是一套现代化机械课程教学实用设备。

本套陈列柜有第一代和第二代两种形式。

一、主要特点：1、控制台配置：DVD机1台；控制硬件一套；攻放机1台，控制台1台、喇叭1对、遥控器1只，激光碟片1张（内含78个机构语音说明）2、控制软件：微电脑DVD程序控制系统，用DVD程控台实现全柜顺序播音动作和单柜顺序播音动作，实现声音、图像、模型三位一体同步动作，采用多种播放方案（如前进、后退、停止、步进、循环等）；也可实现任选和顺序动作。

3、控制方式：可实现全柜遥控和手动顺序播音、单个模型播音动作，或只动作不播音等功能。

4、控制动作过程：选中某号模型按遥控器上的数字键，按确认后，陈列柜上对应该号码的机构就开始动作运转，同时DVD机开始播放语音讲解此模型机构的特点及功能，讲解完毕后等待下一步动作。

二、《机械原理》陈列柜各柜内容如下：三、主要技术参数：1、输入电源：AC220V±10%（单相）50HZ2、工作环境：-10℃±40℃3、功率：0.5kw4、第一代陈列柜结构：上柜采用铝合金制作，下柜柜式结构。

5、第二代陈列柜结构：上下柜整体框架全部采用彩色铝塑钢制作，外形美观，坚固耐用。

6、陈列柜尺寸：1250×430×1780mm《机械基础》示教陈列柜第一代单价：71000元/套；第二代单价：87000元/套本设备是根据大中专院校、职业学校的教学大纲设计的机械陈列柜，《机械基础》电化教学设备。

YUY-07 机械设计基础陈列柜
机械设计基础陈列柜是上海育仰公司根据全国技工学校机械类通用教材《机械基础》示教陈列柜是一套电化教学设备。

,机械基础陈列柜共分十个柜和一个电脑控制台，声控同步演示，采用单驱动由电脑或电子设备控制运转演示可由VCD控制顺序自动运行讲解，又能根据教材教学需要遥控任意选择进行单独演示。

机械设计基础陈列柜模型材料采用进口有机板制造，板面附有银涤纶不干胶作必要的图表和文字说明，演示形象逼真，运行可靠。

陈列柜尺寸：1200×430×1800mm。

机械设计基础陈列柜，各柜内容如下：。

机械设计基础实验指导书专业班级：学号：姓名：国家级机械基础实验教学示范中心编学生实验守则1.必须按指定的时间参加实验，不得迟到、早退，迟到10分钟以上者不得参加本次实验。

2.实验前必须认真预习实验指导书及实验内容，明确实验目的、步骤和原理，并完成预习作业。

未完成预习作业和回答教师提问不合格者，不得参加本次实验。

3.由于特殊原因，不能参加实验者，经指导教师同意方可补做。

4.实验时必须严格遵守实验室的规章制度和仪器设备操作规程。

如实记录数据，不抄袭他人实验结果。

5.爱护仪器设备，节约使用材料。

不得动用与本实验无关的仪器设备及其他物品，不准将实验室内的物品带出室外。

6.实验中要切实注意安全，若发生事故，应立即切断电源，保持现场，及时向指导教师报告，待查明原因并排除后，方可继续实验。

7.进入实验室后应保持安静，不得高声喧哗和打闹，不准抽烟，不准随地吐痰，不准乱丢纸屑杂物，要保持实验室和仪器设备的整齐清洁。

8.实验完毕后，仪器物品应恢复原位，整理场地，关闭电源。

经指导教师检查仪器设备、工具、材料及实验记录后，方可离开实验室。

9.私自拆卸仪器设备并造成事故和损失的，肇事者应写出书面检查，并按学校的有关规定进行赔偿和处罚。

10.按照要求撰写实验报告，在实验室结束实验后1周内上交实验报告。

实验一 机械结构分析及运动简图测绘一、概述我们在对机构进行分析和设计时，常常撇开构件的实际外形、运动副的具体结构和组成构件的零件数目等与运动无关的因素，而用简单的线条和规定的符号代表构件和运动副，并按一定比例表示各运动副的相对位置和构件尺寸，这种表明机构各构件相对运动关系的简单图形称为机构运动简图。

机构运动简图可以简明地表达一部机器的传动原理，是工程技术人员进行机构设计、分析和交流的工具，工科学生应当加强机构运动简图测绘的训练。

二、实验目的1.了解所研究机构的实际应用及运动变换功能；2. 掌握机构运动简图的测绘方法；3. 掌握机构自由度的计算并判定机构运动是否确定。

《机械工程基础》课程教学大纲课程代码：ABJD0348课程中文名称：机械工程基础课程英文名称：Fundamenta1ofMechanica1Engineering课程学分数：2.5课程学时数：40（32+实验8）授课对象：能源与动力工程专业本课程的前导课程：机械制图、工程力学、金工实习一、课程简介本课程为工科非机械类专业技术基础课,为热工专业学生学习专业机械设备课程提供必要的理论基础。

通过本课程的学习和课程设计，可以培养学生初步具备运用手册设计机械传动装置和简单机械的能力，为日后从事相关技术工作创造条件。

二、教学基本内容和要求绪论课程教学内容：本课程研究的对象和内容、本课程在教学中的地位、机械设计的基本要求和一般过程课程的重点、难点：本课程在热工专业技术工作的作用；初步建立机械工程慨念与意识；学习本课程方法。

课程教学要求：激发学生对本课程的学习兴趣，了解机器的组成，掌握机械在工程中作用。

第1章平面机构的自由度和速度分析课程教学内容：在本章节中要讲清楚机器、机构、构件和零件的概念，并有机地串成运动副、运动链、机构和机器等基本概念，进而由常见传动方式导入机械传动分类，为后面几章进行铺垫。

掌握机构分析的基本方法、自由度概念及其计算方法。

课程的重点与难点：运动副、机构的理解，平面机构运动简图的绘制，平面机构的自由度的计算。

课程教学要求:了解平面机构概念，掌握运动副及其类型、构件等表达方法，达到能绘制简单机器的运动简图，并能对一般复杂机构的自由度计算。

第2章平面连杆机构课程教学内容：从分析平面机构入手，介绍连杆机构在生产、生活的运用开始，带入平面四杆机构的基本类型的讲解，分析平面四杆机构的基本特性，基本掌握平面四杆机构的设计方法。

课程的重点与难点：平面四杆机构的基本类型及其应用，平面四杆机构的基本特性，平面四杆机构的设计。

课程教学要求：掌握平面四杆机构的基本类型及其基本特性，了解连杆机构设计的方法第3章凸轮机构课程教学内容：凸轮机构组成特点、应用和类型、分析从动件的常用运动规律及选用。

《机械设计基础》实验指导书课程学时：80实验学时：12适用专业：编写者：审查者：编写日期：目录（一）机械认知实验 (2)（二）平面机构运动简图的测绘与分析 (4)(附1) 平面机构运动简图的测绘与分析实验报告 (6)（三）渐开线直齿圆柱齿轮参数的测定与分析 (8)(附2) 渐开线直齿圆柱齿轮参数测定与分析实验报告 (12)（四）机构运动方案创新设计实验 (14)(附3) 机构运动方案创新设计实验报告 (39)（五）轴系结构设计与分析 (40)（附4）轴系结构设计与分析实验报告 (43)（六）减速器拆装及结构分析 (44)（附5）减速器拆装及结构分析实验报告 (47)（一）机械认知实验实验学时：2学时实验类别：验证性实验目的：1.了解机器的组成原理，加深对机器总体感性认识。

2.了解机器的常用机构的结构、类型、特点及应用。

3.了解机器的运动原理和分析方法，使学生对机器总体感性认识上升为理性认识。

实验过程要点：通过观察陈列室展示各种常用机构模型的动态展示，增强学生对机构与机器的感性认识。

实验教师作以简单介绍，提出问题，供学生思考。

学生通过观察，对机器的组成、常用机构的结构、类型、特点有一定的了解。

(一) 机器观察实物模型和机构，使学生认识到机器是由一个机构或几个机构按照一定运动要求组合而成的。

因此掌握各种机构的运动特性，有利于研究任何机器的特性。

在机械原理中，运动副是以两构件的直接接触形式的可动联接及运动特征来命名的。

如：高副、低副、转动副、移动副等。

(二)平面四杆机构四杆机构在平面连杆机构中结构最简单，应用最广泛。

四杆机构分成三大类：即铰链四杆机构、单移动副机构、双移动副机构。

1.铰链四杆机构分为：曲柄摇杆机构、双曲柄机构、双摇杆机构。

它们根据两连架杆为曲柄或摇杆来确定。

2.单移动副机构：是以一个移动副代替铰链四杆机构中的一个转动副演化而成的。

分为：曲柄滑块机构，曲柄摇块机构、转动导杆机构及摆动导杆机构等。

机械设计基础实验报告
二OO四年二月
机构与机械零件认知实验班级组别姓名日期一、实验目的：
二、实验设备及工具：
三、实验内容：
1、各陈列柜的基本内容；
2、绘出2~3个陈列柜中机构运动简图；
四、思考题：
1 、四杆机构有哪些类型?这些机构中的运动副各有什么特点哪些四杆机构能实现由转动转换为移动?
2、用于传递两平行轴,两相交轴、两交错轴的回转运动的齿轮机构有哪些?哪种齿轮机构能实现由转动转换为移动运动?
3、传动带按截面形式分为哪几种？带转动有那集中失效形式？
4、齿轮传动有哪些类型？齿轮的失效形式主要有哪几种？
5、滚动轴承的常用类型有哪些？主要失效形式是什么？
6、润滑剂的主要性能指标是什么？工作中常见的润滑剂有几种？
7、弹簧的主要类型和功用是什么？
机构运动简图测绘与分析班级组别姓名日期
一、实验目的：
二、实验设备及工具
三、实验内容：
1、。

《机械设计基础》实验指导书《机械设计基础》课题组编景德镇陶瓷学院机电学院机设教研室2006年5月目录实验一：机构和机械传动的陈列演示实验二、低碳钢拉伸时力学性能的测定实验三、平面机构运动简图测绘实验四、渐开线齿廓的范成实验实验五、减速器的拆装实验六、渐开线直齿圆柱齿轮的参数测定实验七、轴系结构组合设计实验八、机械传动测试实验实验九、回转体动平衡实验实验一：机构和机械传动的陈列演示一、实验目的1、“机械基础”是高校工科有关专业的一门重要的技术基础课，主要研究机械中的常用机构和通用零件的工作原理、结构特点、基本的设计理论和计算方法，是一门实践性很强的课程。

学生在学习这门课程中必须做到理论联系实际。

通过本实验学生可以初步了解机构及机械零件的组成，建立一定的工程背景知识。

2、通过本实验使学生更具体的了解本课程的具体内容，初步了解平面机构和机械传动及通用零部件结构特点、组成、运动和传动特点。

3、增加学生的感性认识，培养他们对机械基础课程学习的兴趣，使学生对于学习本科程的具体内容及学习方法做到心中有数。

二、实验步骤1、实验室有两种模型陈列柜：一组为机械原理部分，另一组为机械设计部分。

首先让同学观看机械原理部分（平面机构的结构、组成、运动特点），然后观看机械传动部分。

实验时让平面机构和机械传动动起来，老师对每一部分进行介绍。

2、观看通用零部件。

因每种零部件上都有说明。

所以这一部分可以采取教师介绍的方法和同学自己观看的办法，让学生初步了解各种通用零部件的结构特点及用处。

三、实验设备模型陈列柜，分机械原理部分和机械设计部分。

机械原理部分有：第一柜：机器的组成及特征；第二柜：平面连杆机构；第三柜：平面连杆机构的应用；第四柜：齿轮的基本参数；第五柜：齿轮机构；第六柜：凸轮机构；第七柜：组合机构；第八柜：周转轮系功用；第九柜：停歇和间歇运动机构；第十柜：空间机构机械设计部分有：第十一柜：机座及箱体；第十二柜：润滑与密封；第十三柜：齿轮传动；第十四柜：滑动轴承；第十五柜：滚动轴承；第十六柜：轴的类型及轴上零件应用；第十七柜：联轴器；第十八柜：轴的典型结构及轴上零件固定方法；第十九柜：铆接、焊接、胶接、过盈配合；第二十柜：离合器；第二十一柜：常用标准件及键联接第二十二柜：常用标准件及螺纹联接；第二十三柜：键、销及其联接；第二十四柜：常用标准件及螺旋传动；第二十五柜：典型滚动轴承的组合设计；第二十六柜：齿轮与蜗杆结构；第二十七柜：带传动；第二十八柜：带的张紧装置及初拉力控制；第二十九柜：链传动；第三十柜：弹簧。

目录实验一减速器拆装实验 (2)实验二机械零件拆装实验 (6)实验三轴系结构设计实验 (11)实验四渐开线齿轮参数的测定 (20)实验一减速器拆装实验学时：2学时一、概述由于减速器在机械和建筑等行业中应用比较广泛，所以对于机械专业的学生有必要了解减速器的用途、类型及结构等方面。

减速器是由封闭在箱体内的齿轮传动或蜗轮蜗杆等传动零件所组成的独立部件，常安装在原动机和工作机之间，用以降低输入轴的转速并相应地增加输出轴的转矩。

其基本结构由箱体、轴系零件和附件三部分组成。

学生通过减速器的拆装实验可以进一步了解和掌握各零部件结构布置、加工工艺、密封方式、安装方法等内容。

二、实验目的（1）速器的结构，各零件的名称、形状、用途及相互装配关系；（2）观察齿轮和轴承的轴向及周向固定方式和安装顺序；（3）了解减速器各附件的名称、结构、安置位置及作用；（4）掌握高、低速齿轮侧向间隙的测量方法及轴向间隙的调整和测量方法。

三、减速器的类型与布置方式（1）减速器根据不同的用途可分为以下三种类型：圆柱齿轮减速器、圆锥齿轮减速器、蜗轮蜗杆减速器，如图1-1a、b、c所示。

1-1 减速器的类型在圆柱齿轮减速器中，按齿轮传动级数可分为单级、两级和多级。

蜗轮蜗杆减速器又可分为蜗杆上置式和蜗杆下置式。

（2）两级或两级以上减速器的传动布置形式有展开式、分流式、同轴式三种形式，如图1-2a、b、c所示。

展开式用于载荷平稳的场合，分流式用于变载荷的场合，同轴式用于原动机与工作机同轴的特殊的工作场合。

图1-2 减速器传动布置形式四、减速器的箱体结构与附件减速器的箱体结构与附件如图1-3所示。

1．箱体结构减速器的箱体用来支撑和固定轴系零件，可分为箱盖与箱座两部分，剖分面通过齿轮轴线平面。

一般先将箱盖与箱座的剖分面加工平整，合上后用定位销定位将螺栓联接，对支承同一轴的轴承孔应一次镗出。

箱体应有足够的强度和刚度,除适当的壁厚外，还要在轴承座孔处设加强筋以增加支撑的刚度。

《机械制图》示教陈列柜（16个柜：第二代）JG-623型机械制图陈列柜（第二代）16个柜《机械制图》陈列柜是根据大、中专院校、技校、职业学校的教材而设置的教学实验室设备，目的是使学生加强对《机械制图》的认识。

本陈列柜主要包括零件的标准要素，常用标准件和标准部件及其标准数据，作图方法和步骤以及图样等进行陈列，对机械专业的学生的理论学习，使用范围等增强认识、加深理解，是机械专业学校提高教学质量的理想教具设备。

本陈列柜共分16个柜，每个柜有每个柜的特点。

一、每柜内容如下：教学陈列柜相关连接:JG-623型《机械制图》陈列柜JG-633型《金属刀具》陈列柜JG-620型《机械零件》陈列柜JG-630型机械综合陈列室智能型JG-627型《减速器》陈列柜JG-621型《机械原理》陈列柜JG-626型《机械基础》陈列柜JG-618型《电机与变压器》陈列柜JG-637型《金属工艺学》陈列柜JG-632型《金属切削》陈列柜JG-629型《钳工工艺学》陈列柜JG-631型《车工工艺学》陈列柜JG-636型《焊、铆、工艺学》陈列柜JG-625型《大型量具》陈列柜JG-624型《公差配合》陈列柜JG-634型《机床夹具设计》示教陈列柜JG《泵、阀》陈列柜JG《机械创新设计》陈列柜JG《机械设计基础》示教陈列室JG《化工工艺学》陈列柜JG《建筑构造》陈列柜JG-635型《机械零件设计》陈列柜JG-622型《模具》示教陈列柜JG-650型多媒体智能控制《机械原理与机械设计》陈列柜JG-649型多媒体智能控制《冲压模具设计与制造》陈列柜JG-648型多媒体智能控制《塑料模具设计与制造》陈列柜JG-651型多媒体智能控制《机械工程制图》陈列柜多媒体陈列柜图板装置台JG-646型机械工程画法几何多媒体设计实验装置JG-644型机械制图多媒体三维测绘设计实训装置JG-645型机械制图多媒体三维测绘设计模型实训装置JG-639型《冲压模具设计与制造》多媒体仿真设计实验装置JG-642型《金属工艺学》多媒体仿真设计综合实验装置JG-643型《液压传动》多媒体虚拟仿真综合实验装置JG-638型《塑料模具设计与制造》多媒体仿真设计实验装置机构运动创新设计分析组合实验台JG-640型《机械原理》多媒体仿真设计综合实验装置高级多媒体工程制图设计实验室设备JG-641型《机械基础》多媒体仿真设计综合实验装置。

机械设计基础实验体会与收获机械设计基础实验体会与收获广西科技大学鹿山学院实验报告课程名称：指导教师：班级：姓名：学号：成绩评定：指导教师签字：年月日实验一机构运动简图的测绘与分析一、实验目的：1、根据各种机械实物或模型，绘制机构运动简图；2、学会分析和验证机构自由度，进一步理解机构自由度的概念，掌握机构自由度的计算方法；3、加深对机构结构分析的了解。

二、实验设备和工具；1、缝纫机头；2．学生自带三角板、铅笔、橡皮；三、实验原理：由于机构的运动仅与机构中所有构件的数目和构件所组成的运动副的数目、类型、相对位置有关，因此，在绘制机构运动简图时，可以撇开构件的形状和运动副的具体构造，而用一些简略符号（见教科书有关“常用构件和运动副简图符号”的规定）来代替构件和运动副，并按一定的比例尺表示运动副的相对位置，以此表明机构的运动特征。

四、实验步骤及方法：l、测绘时使被测绘的机械缓慢地运动，从原动件开始，仔细观察机构的运动，分清各个运动单元，从而确定组成机构的构件数目；2、根据相联接的两构件的接触特征及相对运动的性质，确定各个运动副的种类；3、选定投影面，即多数构件运动的平面，在草稿纸上徒手按规定的符号及构件的连接次序，从原动件开始，逐步画出机构运动简图。

用数字1、2、3、……。

分别标注各构件，用英文字母A、B、C、，……分别标注各运动副；4、仔细测量与机构运动有关的尺寸，即转动副间的中心距和移动副导路的方向等，选定原动件的位置，并按一定的比例画出正式的机构运动简图。

五、实验要求：l、对要测绘的缝纫机头中四个机构即a．压布、b走针、c．摆梭、d．送布，只绘出机构示意图即可，所谓机构运动示意图是指只凭目测，使图与实物成比例，不按比例尺绘制的简图；2、计算每个机构的机构自由度，并将结果与实际机构的自由度相对照，观察计算结果与实际是否相符；3、对绘制的机构进行结构分析（高副低代，分离杆组；确定机构级别等）。

六、思考题：1、一个正确的机构运动简图应能说明哪些内容？2、机构自由度的计算对测绘机构运动简图有何帮助？实验二齿轮范成实验机械设计基础实验体会与收获一、实验目的1、掌握用范成法切制渐开线齿轮齿廓的基本原理；2、了解渐开线齿轮产生根切现象的原因和用变位修正来避免根切的方法；3、分析比较标准齿轮和变位齿轮的异同点。

第一次柞业=〜1、计算鼓材FW題所示机构（见下图）的自由屋，井捲出虚約束和局釦窘曰厘・"2、计算教材P19 /& 1-3（*）®所示机构的自由度，并蜡田蠢约束和局配自由度点见下圏〉卞儿计笄烫村PI9^1-3（d）E3^示礼枸的目由复，弁指匕匪约审和母部目由度江兀下国）*答题:1、此机构运动简图中无复合铰链、1局部自由度、1个虚约束。

此机构中有6个自由杆件，8个低副，1个高副。

自由度F=3n-2PL-Ph=3*6-2*8-仁12、此机构中编号1〜9,活动构件数n=9，滚子与杆3联接有局部自由度，滚子不计入活动构件数，.B、C、D、G、H、I、6个回转副（低副），复合铰链J, 2个回转副（低副），A、K，各有1个回转副+1个移动副，此两处共4个低副，低副总数PL =6+2+4 =12 •两齿轮齿合处E，有1个高副，滚子与凸轮联接处F，有1个高副，高副总数PH =1+1=2.自由度 F =3n -2PL -PH =3*9-2*12-2=13、此机构有6个自由杆件，在C点有1个复合铰链，有1个虚约束、9个低副，没有高副。

自由度F=3n-2PL=3*5-2*7=1第二次作业：*Is对心曲輛滑块机构是否具育急回特性？简述理由。

-2.题2图所示为偏置曲柄滑块机构-O)判断该机构是否具有急回特性，井说明其尿据：(2)若潛決的工作行程方向朝右.试从急回特性叩压力角两个方理2砂3、在题3图所示的钱链四杆机构中.已知如亍30nun・^=35mm*如尸30miiu 试问：(1)若此机构为曲柄摇杆机构，且、AB为融炳，I熔的最大值为多少？若此机构为取曲柄机构.［站的最小值为叢少？□)若此机构为双搖秆机构，加又应为多少？(教材P43 ®2-2)，答题：1、不具有急回特性，其极位夹角为零，即曲柄和连杆重合的两个位置的夹角为02、⑴有急回特性，因为AB可以等速圆周运动，C块做正、反行程的往复运动，且极位夹角不为0°(2)当C块向右运动时，AB杆应做等速顺时针圆周运动，C块加速运动；压力角趋向0°，有效分力处于加大过程，驱动力与曲柄转向相反。

机械设计基础课后习题答案第三版课后答案(1-18章全) 完整版机械设计基础课后习题答案第三版高等教育出版社目录第1章机械设计概述1第2章摩擦、磨损及润滑概述 3第3章平面机构的结构分析12第4章平面连杆机构16第5章凸轮机构 36第6章间歇运动机构46第7章螺纹连接与螺旋传动48第8章带传动60第9章链传动73第10章齿轮传动80第11章蜗杆传动112第12章齿轮系124第13章机械传动设计131第14章轴和轴毂连接133第15章轴承138第16章其他常用零、部件152第17章机械的平衡与调速156第18章机械设计CAD简介163机械设计概述机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。

2.方案设计在满足设计任务书中设计具体要求的前提下,由设计人员构思出多种可行方案并进行分析比较,从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。

3.技术设计完成总体设计、部件设计、零件设计等。

4.制造及试验制造出样机、试用、修改、鉴定。

常见的失效形式有哪几种?答:断裂,过量变形,表面失效,破坏正常工作条件引起的失效等几种。

什么叫工作能力?计算准则是如何得出的?答:工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。

对于载荷而言称为承载能力。

根据不同的失效原因建立起来的工作能力判定条件。

标准化的重要意义是什么?答:标准化的重要意义可使零件、部件的种类减少,简化生产管理过程,降低成本,保证产品的质量,缩短生产周期。

第2章摩擦、磨损及润滑概述按摩擦副表面间的润滑状态,摩擦可分为哪几类?各有何特点?答:摩擦副可分为四类:干摩擦、液体摩擦、边界摩擦和混合摩擦。
