推挽直直变换器与桥式直直变换器

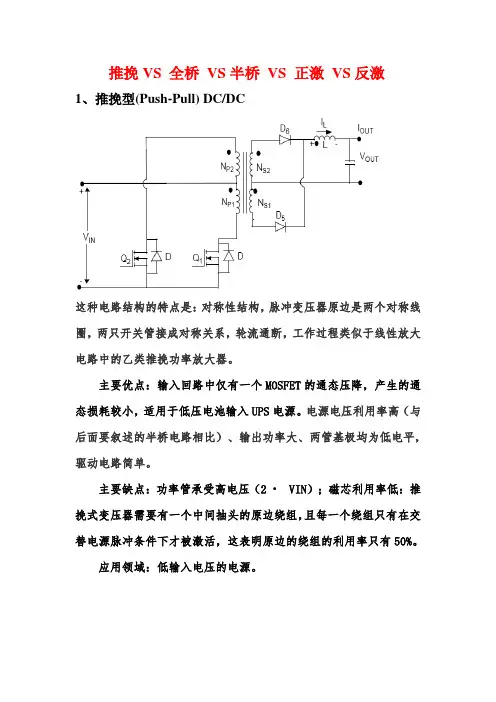

推挽VS 全桥VS半桥VS 正激VS反激1、推挽型(Push-Pull) DC/DC这种电路结构的特点是：对称性结构，脉冲变压器原边是两个对称线圈，两只开关管接成对称关系，轮流通断，工作过程类似于线性放大电路中的乙类推挽功率放大器。

主要优点：输入回路中仅有一个MOSFET的通态压降，产生的通态损耗较小，适用于低压电池输入UPS电源。

电源电压利用率高（与后面要叙述的半桥电路相比）、输出功率大、两管基极均为低电平，驱动电路简单。

主要缺点：功率管承受高电压（2 • VIN）；磁芯利用率低：推挽式变压器需要有一个中间抽头的原边绕组，且每一个绕组只有在交替电源脉冲条件下才被激活，这表明原边的绕组的利用率只有50%。

应用领域：低输入电压的电源。

2、全桥型DC/DC这种电路结构的特点是：由四只相同的开关管接成电桥结构驱动脉冲变压器原边。

图中T1、T4为一对，由同一组信号驱动，同时导通/关端；T2、T3为另一对，由另一组信号驱动，同时导通/关端。

两对开关管轮流通/断，在变压器原边线圈中形成正/负交变的脉冲电流。

主要优点：与推挽结构相比，原边绕组减少了一半，开关管耐压降低一半。

主要缺点：使用的开关管数量多，且要求参数一致性好，驱动电路复杂，实现同步比较困难。

这种电路结构通常使用在1KW以上超大功率开关电源电路中。

应用领域：大功率工业用电源、焊接电源、电解电源等。

3、半桥型DC/DC电路的结构类似于全桥式，只是把其中的两只开关管（T3、T4）换成了两只等值大电容C1、C2。

主要优点：磁芯的利用率较为完全，具有一定的抗不平衡能力，对电路对称性要求不很严格；适应的功率范围较大，从几十瓦到千瓦都可以；开关管耐压要求较低；电路成本比全桥电路低等。

这种电路常常被用于各种非稳压输出的DC变换器，如电子荧光灯驱动电路中。

主要缺点：当任一开关导通TON 时间，原边只加载了输入电压的一半。

因此，要实现与推挽式转换器一样的输出功率，需要加倍的原边开关电流。

利用推挽方式与同步整流技术实现直直变换器的设计1.引言开关电源是利用现代电力电子技术，控制开关晶体管开通和关断的时间比率，维持稳定输出电压的一种电源。

从上世纪90年代以来开关电源相继进入各种电子、电器设备领域，计算机、程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了开关电源。

随着电源技术的发展，低电压，大电流的开关电源因其技术含量高，应用广，越来越受到人们重视。

在开关电源中，正激式和反激式有电路拓扑结构简单，输入输出电气隔离等优点，广泛应用于中小功率电源变换场合。

与正、反激式相比，推挽式变换器变压器利用率高，输出功率较大，而且由于使用MOS管,基本不存在励磁不平衡的现象。

因此，一般认为推挽式变换器适用于低压，大电流，功率较大的场合。

2.基本推挽变换技术推挽式直直变换器的电路结构如图1（a）所示,波形如图1(b）所示。

推挽式逆变器将直流电压变换为交流方波加在高频变压器的原边，在隔离变压器的副边只有一个二极管压降。

当开关管S1 导通时，二极管D1 承受正压而导通，而D2 由于反向偏置而截止；因此，3 电路的设计3.1 主电路的设计开关电源的主电路拓扑结构如图2所示，详细参数如下：输入电压为12(1±10％)V，输出电压为24V，输出电流为12A，工作频率为33kHz。

主电路采用的是推挽型电路，主开关管用的是IRFP064N,在主电路上输入端有两个1000uF／50V并联的输入滤波电容,在输入的电路的正级接有一个2.2uH的输入滤波电感（电感取值与输出滤波电感一样）。

电路中变压器的设计跟一般变换器所用变压器设计类似，只需注意绕线方式和铜线选择，由于本变换器的电流过大，故采用多股细线并绕的方式。

反激式、正激式、推挽式、半桥式、全桥式开关电源优缺点反激式、正激式、推挽式、半桥式、全桥式开关电源的优点和缺点最近查了很多关于开关电源的资料，现在总结如下，以便日后的查阅，呵呵。

由于博文有字数的限制故分两部分发表，本文为第一部分为了表征各种电压或电流波形的好坏，一般都是拿电压或电流的幅值、平均值、有效值、一次谐波等参量互相进行比较。

在开关电源之中，电压或电流的幅值和平均值最直观，因此，我们用电压或电流的幅值与其平均值之比，称为脉动系数S ；也有人用电压或电流的有效值与其平均值之比，称为波形系数K 。

因此，电压和电流的脉动系数Sv 、Si 以及波形系数Kv 、Ki 分别表示为：Sv = Up/Ua ——电压脉动系数（1-84 ）Si = Im/Ia ——电流脉动系数（1-85 ）Kv =Ud/Ua ——电压波形系数（1-86 ）Ki = Id/Ia ——电流波形系数（1-87 ）上面 4 式中，Sv 、Si 、Kv 、Ki 分别表示：电压和电流的脉动系数S ，和电压和电流的波形系数K ，在一般可以分清楚的情况下一般都只写字母大写S 或K 。

脉动系数S 和波形系数K 都是表征电压或者电流好坏的指标，S 和K 的值，显然是越小越好。

S 和K 的值越小，表示输出电压和电流越稳定，电压和电流的纹波也越小。

反激式开关电源的优点和缺点1 反激式开关电源的电压和电流的输出特性要比正激式开关电源的差。

反激式开关电源在控制开关接通期间不向负载提供功率输出，仅在控制开关关断期间才把存储能量转化为反电动势向负载提供输出，但控制开关的占空比为0.5 时，变压器次级线圈输出的电压的平均值约等于电压最大值的的二分之一，而流过负载的电流正好等于变压器次级线圈最大电流的四分之一。

即电压脉动系数等于2 ，电流脉动系数等于 4 。

反激式开关电源的电压脉动系数，和正激式开关电源的脉动系数基本相同，但是电流的脉动系数是正激式开关电源的电流脉动系数的两倍。

全桥,半桥,推挽,正激,反激的优缺点比较及应用场合分析优缺点比较一、全桥式开关电源的优点和缺点1、全桥式变压器开关电源输出功率很大，工作效率很高全桥式变压器开关电源与推挽式变压器开关电源一样，由于两组开关器件轮流交替工作，相当于两个开关电源同时输出功率，其输出功率约等于单一开关电源输出功率的两倍。

因此，全桥式变压器开关电源输出功率很大，工作效率很高，经桥式整流或全波整流后，其输出电压的电压脉动系数Sv和电流脉动系数Si都很小，仅需要一个很小值的储能滤波电容或储能滤波电感，就可以得到一个电压纹波和电流纹波都很小的输出电压。

2、全桥式开关电源的优点是开关管的耐压值特别的低全桥式变压器开关电源最大的优点是，对4个开关器件的耐压要求比推挽式变压器开关电源对两个开关器件的耐压要求可以降低一半。

因为，全桥式变压器开关电源4个开关器件分成两组，工作时2个开关器件互相串联，关断时，每个开关器件所承受的电压，只有单个开关器件所承受电压的一半。

其最高耐压等于工作电压与反电动势之和的一半，这个结果正好是推挽式变压器开关电源两个开关器件耐压的一半。

3、全桥式变压器开关电源主要用于输入电压比较高的场合在输入电压很高的情况下，采用全桥式变压器开关电源，其输出功率要比推挽式变压器开关电源的输出功率大很多。

因此，一般电网电压为交流220伏供电的大功率开关电源大部分都是使用全桥式变压器开关电源。

而在输入电压较低的情况下，推挽式变压器开关电源的输出功率又要比全桥式变压器开关电源的输出功率大很多。

4、全桥式变压器开关电源的电源利用率比推挽式变压器开关电源的电源利用率低一些因为2组开关器件互相串联，两个开关器件接通时总的电压降要比单个开关器件接通时的电压降大一倍；但比半桥式变压器开关电源的电源利用率高很多。

因此，全桥式变压器开关电源也可以用于工作电源电压比较低的场合。

5、与半桥式开关电源一样，全桥式变压器开关电源的变压器初级线圈只需要一个绕组，这也是它的优点，这对小功率开关电源变压器的线圈绕制多少带来一些方便。

UPS中的直流变换器和半桥逆变器及单相全桥逆变器的详细介绍逆变器在电路中常被使用，本文中，小编将对UPS中的逆变器予以介绍。

本文介绍内容包括直流变换器、半桥逆变器、单相全桥逆变器以及三相全桥逆变器等知识，如果你对逆变器相关内容具有兴趣，不妨在本文下述内容中进行探索哦。

一、直流变换器直流变换器是一种最简单最基本的逆变器电路，主要应用于后备式UPS 中，它分为自激式和它激式两种。

1、自激式推挽变换器图1 自激式直流推挽变换器图1（a）所示是自激式直流推挽变换器电路，所谓自激就是不用外来的触发信号，UPS就可以利用自激振荡的方式输出交流电压，其交流电压的波形为方波，如图1（b）所示的波形UN。

UN是当电源电压E为额定值时的输出情况（其中阴影部分除外）。

自激直流变换器电路主要用于对电压稳定度要求不高但不能断电的地方，如电冰箱、紧要照明用的白炽灯、高压钠灯和金属卤素灯等，供电条件差的农村居民也有不少采用了这种电路作不间断电源。

由于它的电路简单、价格便宜、可靠性高，故也很受欢迎。

该电路的工作原理如下：在时间t=t0加直流电压E，这时由于晶体管V1和V2的基极电压Ub1=Ub2=0，（1）所示二者不具备开启条件，但在它们的集电极和发射极之间却都有漏电流，如图中的I1和I2所示，且二电流在变压器绕组中的流动方向相反，由于器件的分散性，使得I1-I2=ΔI≠0，（2）这个差值电流ΔI就在绕组中产生一个磁通量，于是就在基极绕组中感应出电压Ub1和Ub2，由同名端的标志可以看出，这两个电压的极性是相反的，即一个Ub给晶体管基极加正电压，使其开通，另一个Ub给另一个晶体管基极加负压，使其进一步截止。

电路的设计正好是漏电流大的那一个晶体管基极所感应出的Ub给自己基极加正压，而漏电流小的那一个晶体管基极所加的是负压，基极加正压管子的集电极电流进一步增加，又进一步使它的基极电压增大，这样一个雪崩式的过程很快使该管（设为V1）电流达到饱和值，即V1集电极-发射极之间的压降UCE1=0，绕组N1和N2上的电压也达到了最大值UN1=UN2=E，此后由于磁芯进入饱和阶段，磁芯中磁通的变化量减小，各绕组感应的电压也相应减小，原来导通的管子由于集电极电流增大（磁芯饱和所致）和基极电流减小而脱离饱和区，使绕组感应的电压进一步减小，这样一个反变化过程使得V1雪崩式地截止而V2达到饱和，如图1（b）t1所示。

推挽式开关电源工作原理详解整流输出推挽式变压器开关电源，由于两个开关管轮流交替工作，相当于两个开关电源同时输出功率，其输出功率约等于单一开关电源输出功率的两倍。

推挽式开关电源的两个开关器件有一个公共接地端，相对于半桥式或全桥式开关电源来说，驱动电路要简单很多。

工作原理整流输出推挽式变压器开关电源，由于两个开关管轮流交替工作，相当于两个开关电源同时输出功率，其输出功率约等于单一开关电源输出功率的两倍。

因此，推挽式变压器开关电源输出功率很大，工作效率很高，经桥式整流或全波整流后，仅需要很小的滤波电感和电容，其输出电压纹波就可以达到非常小。

推挽电路中两个开关S1和S2交替导通，在绕组N1和N1两端分别形成相位相反的交流电压，改变占空比就可以改变输出电压。

S1导通时，二极管VD1处于通态，电感L的电流逐渐上升。

S2导通时，二极管VD2处于通态，电感L的电流也逐渐上升。

当两个开关都关断时，VD1和VD2都处于通态，各分担一半的电流。

S1和S2断态时承受的峰值电压均为2倍Ui。

S1和S2同时导通，相当于变压器一次侧绕组短路，因此应避免两个开关同时导通。

每个开关的占空比不能超过50%，还要留有死区。

由于推挽式变压器开关电源中的两个控制开关K1和K2轮流交替工作，其输出电压波形非常对称，并且开关电源在整个工作周期之内都向负载提供功率输出，因此，其输出电流瞬间响应速度很高，电压输出特性很好。

推挽式变压器开关电源是所有开关电源中电压利用率最高的开关电源，它在输入电压很低的情况下，仍能维持很大的功率输出，所以推挽式变压器开关电源被广泛应用于低输入电压的DC/AC逆变器，或DC/DC转换器电路中。

推挽式开关电源经桥式整流或全波整流后，其输出电压的电压脉动系数Sv和电流脉动系数Si都很小，只需要一个很小值的储能滤波电容或储能滤波电感，就可以得到一个电压纹波和电流纹波都很小的输出电压。

因此，推挽式开关电源是一个输出电压特性非常好的开关电源。

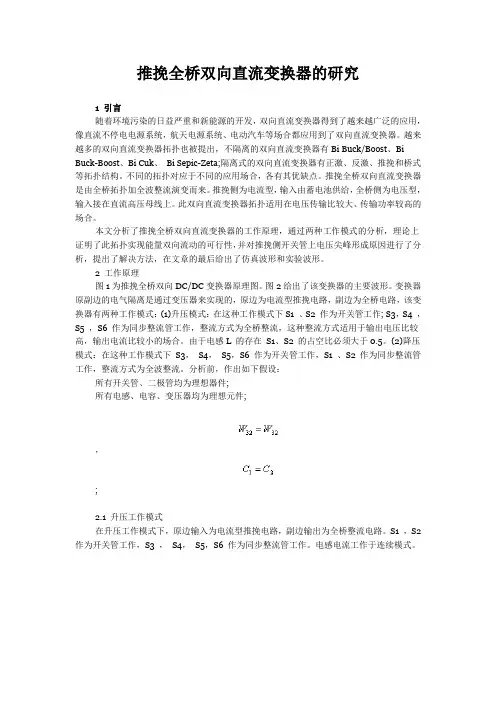

推挽全桥双向直流变换器的研究1 引言随着环境污染的日益严重和新能源的开发，双向直流变换器得到了越来越广泛的应用，像直流不停电电源系统，航天电源系统、电动汽车等场合都应用到了双向直流变换器。

越来越多的双向直流变换器拓扑也被提出，不隔离的双向直流变换器有Bi Buck/Boost、Bi Buck-Boost、Bi Cuk、Bi Sepic-Zeta;隔离式的双向直流变换器有正激、反激、推挽和桥式等拓扑结构。

不同的拓扑对应于不同的应用场合，各有其优缺点。

推挽全桥双向直流变换器是由全桥拓扑加全波整流演变而来。

推挽侧为电流型，输入由蓄电池供给，全桥侧为电压型，输入接在直流高压母线上。

此双向直流变换器拓扑适用在电压传输比较大、传输功率较高的场合。

本文分析了推挽全桥双向直流变换器的工作原理，通过两种工作模式的分析，理论上证明了此拓扑实现能量双向流动的可行性，并对推挽侧开关管上电压尖峰形成原因进行了分析，提出了解决方法，在文章的最后给出了仿真波形和实验波形。

2 工作原理图1为推挽全桥双向DC/DC变换器原理图。

图2给出了该变换器的主要波形。

变换器原副边的电气隔离是通过变压器来实现的，原边为电流型推挽电路，副边为全桥电路，该变换器有两种工作模式：(1)升压模式：在这种工作模式下S1 、S2 作为开关管工作; S3，S4 ，S5 ，S6 作为同步整流管工作，整流方式为全桥整流，这种整流方式适用于输出电压比较高，输出电流比较小的场合。

由于电感L 的存在S1、S2 的占空比必须大于0.5。

(2)降压模式：在这种工作模式下S3，S4，S5，S6 作为开关管工作，S1 、S2 作为同步整流管工作，整流方式为全波整流。

分析前，作出如下假设：所有开关管、二极管均为理想器件;所有电感、电容、变压器均为理想元件;，;2.1 升压工作模式在升压工作模式下，原边输入为电流型推挽电路，副边输出为全桥整流电路。

S1 ，S2 作为开关管工作，S3 ，S4，S5，S6 作为同步整流管工作。

反激式、正激式、推挽式、半桥式、全桥式开关电源的优点和缺点最近查了很多关于开关电源的资料，现在总结如下，以便日后的查阅，呵呵。

为了表征各种电压或电流波形的好坏，一般都是拿电压或电流的幅值、平均值、有效值、一次谐波等参量互相进行比较。

在开关电源之中，电压或电流的幅值和平均值最直观，因此，我们用电压或电流的幅值与其平均值之比，称为脉动系数S;也有人用电压或电流的有效值与其平均值之比，称为波形系数K。

因此，电压和电流的脉动系数Sv、Si以及波形系数Kv、Ki分别表示为：Sv = Up/Ua ——电压脉动系数 (1-84)Si = Im/Ia ——电流脉动系数 (1-85)Kv =Ud/Ua ——电压波形系数 (1-86)Ki = Id/Ia ——电流波形系数 (1-87)上面4式中，Sv、Si、Kv、Ki分别表示：电压和电流的脉动系数S，和电压和电流的波形系数K，在一般可以分清楚的情况下一般都只写字母大写S或 K。

脉动系数S和波形系数K都是表征电压或者电流好坏的指标，S 和K的值，显然是越小越好。

S和K的值越小，表示输出电压和电流越稳定，电压和电流的纹波也越小。

反激式开关电源的优点和缺点1 反激式开关电源的电压和电流的输出特性要比正激式开关电源的差。

反激式开关电源在控制开关接通期间不向负载提供功率输出，仅在控制开关关断期间才把存储能量转化为反电动势向负载提供输出，但控制开关的占空比为 0.5时，变压器次级线圈输出的电压的平均值约等于电压最大值的的二分之一，而流过负载的电流正好等于变压器次级线圈最大电流的四分之一。

即电压脉动系数等于2，电流脉动系数等于4。

反激式开关电源的电压脉动系数，和正激式开关电源的脉动系数基本相同，但是电流的脉动系数是正激式开关电源的电流脉动系数的两倍。

由此可知，反激式开关电源的电压和电流的输出特性要比正激式开关电源的差。

特别是，反激式开关电源使用的时候，为了防止电源开关管过压击，起占空比一般都小于0.5，此时，流过变压器次级线圈的电流会出现断续，电压和电流的脉动系数都会增加，其电压和电流的输出特性将会变得更差。

单相推挽、单相半桥式、全桥式逆变器电路原理图文说明一、单相推挽逆变器电路原理单相推挽逆变器电路工作原理如图6-6所示，该电路由2只共负极功率开关和1个带有中心抽头的升压变压器组成。

若输出端接阻性负载时，当t1≤t≤t2时，VT1功率管加上栅极驱动信号U1，VT1导通，VT2截止，变压器输出端端输出正电压；当t3≤t ≤t4时，VT2功率管加上栅极驱动信号U2时，VT2导通，VT1截止，变压器输出端端输出负电压。

因此变压输出电压Uo 为方波，如图6-7所示；若输出端接感性负载，则变压器内的电流波形连续，输出电压、电流波形如图6-7所示，读者可自行分析此波形的形成原理。

二、单相半桥式逆变电路原理单相半桥式逆变电路结构图所6-9所，示该电路由两只功率开关管、两只储能电容器等组成。

当功率开关管VT1导通时，电容C1上的能量释放到负载RL 上；当VT2导通时，电容C2的能量通过变压器释放到负载RL 上；VT1、VT2轮流导通时，在负载两端获得了交流电源。

三、全桥式逆变电路 全桥式逆变电路结构如图6-10所示。

该电路由两个半桥电路组成，开关功率管VT1和C1 C2 VT2VT1 VD1VD2 图6-9 单相半桥式逆变电路原理 图6-8推挽逆变电路输出电流U0I0 R L+ -VT1 VT2VD2VD1 U2Uo U1AC 输出图6-6 单相推挽逆变器电路 图6-7推挽逆变电路输入输出电压 + - t1t2 t3 t4VT2互补，VT3和VT4互补，当VT1与VT3同时导通时，负载电压U0=Ud；当VT2与VT4同时导通时，负载两端UO=Ud；VT1、VT3和VT2、VT4轮流导通，负载两端得到交流电能，若负载具有一定电感，即负载电流落后于电压角度，在VT1、VT3功率管加上驱动信号，由于电流的滞后，此时VT1、VT3仍处于导通续流阶段，当经过φ电角度时，电流仍过零，电源向负载输送有功功率，同样当VT2、VT4加上栅极驱动信号时VT2、VT4仍处于续流状态，此时能量从负载馈送回直流侧，现经过φ角度后，VT2、VT4才真正流过电流。

几种常见的开关电源拓扑结构及应用什么是拓扑呢?所谓电路拓扑就是功率器件和电磁元件在电路中的连接方式，而磁性元件设计，闭环补偿电路设计及其他所有电路元件设计都取决于拓扑。

最基本的拓扑是Buck(降压式)、Boost(升压式)和Buck/Boost(升/降压)，单端反激(隔离反激)，正激、推挽、半桥和全桥变化器。

下面简单介绍一下常用的开关电源拓扑结构。

Buck电路首先我们要讲的就是Buck电路。

Buck电路也成为降压(step-down)变换器。

它的电路图是下面这样的：晶体管，二极管，电感，电容和负载构成了主回路，下方的控制回路一般采用PWM(脉冲宽度调制)芯片控制占空比决定晶体管的通断。

Buck电路的功能是把直流电压Ui转换成直流电压Uo，实现降压目的。

展开剩余88%反激变换器反激式开关电源是指使用反激高频变压器隔离输入输出回路的开关电源，与之对应的有正激式开关电源。

反激(FLY BACK)，具体是指当开关管接通时，输出变压器充当电感，电能转化为磁能，此时输出回路无电流;相反，当开关管关断时，输出变压器释放能量，磁能转化为电能，输出回来中有电流。

反激式开关电源中，输出变压器同时充当储能电感，整个电源体积小、结构简单，所以得到广泛应用。

应用最多的是单端反激式开关电源。

优点：元器件少、电路简单、成本低、体积小，可同时输出多路互相隔离的电压;缺点：开关管承受电压高，输出变压器利用率低，不适合做大功率电源。

Boost电路Boost(升压)电路是最基本的反激变换器。

Boost变换器又称为升压变换器、并联开关电路、三端开关型升压稳压器。

上面的图就是Boost电路图。

Boost电路是一个升压电路，它的输出电压高于输入电压。

Buck/Boost变换器Buck/Boost变换器：也叫做升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但它的输出电压的极性与输入电压相反。

Buck/Boost变换器可以看做是Buck变换器和Boost变换器串联而成，合并了开关管。
