(完整版)推挽式变换器

开关电源设计设计开关电源设计摘要随着开关电源在计算机、通信、航空航天、仪器仪表及家用电器等方面的广泛应用, 人们对其需求量日益增长, 并且对电源的效率、体积、重量及可靠性等方面提出了更高的要求。

开关电源以其效率高、体积小、重量轻等优势在很多方面逐步取代了效率低、又笨重的线性电源。

电力电子技术的发展，特别是大功率器件IGBT和MOSFET的迅速发展，将开关电源的工作频率提高到相当高的水平，使其具有高稳定性和高性价比等特性。

开关电源技术的主要用途之一是为信息产业服务。

信息技术的发展对电源技术又提出了更高的要求，从而促进了开关电源技术的发展。

开关电源的高频变换电路形式很多, 常用的变换电路有推挽、全桥、半桥、单端正激和单端反激等形式。

本论文是基于芯片UC3842的小功率高频开关电源系统设计。

关键词开关电源；半桥全桥；高频变压器- II -目录摘要 (I)第1章绪论 (1)1.1 课题背景 (1)1.2 研究的目的及意义 (2)1.2.1 课题研究的目的 (2)1.2.2课题研究的意义 (2)第2章开关电源输入电路设计 (3)2.1 电压倍压整流技术 (3)2.1.1 交流输入整流滤波电路原理 (3)2.1.2 倍压整流技术 (3)2.2 输入保护器件保护 (4)2.2.1 浪涌电流的抑制 (4)2.2.2 热敏电阻技术分析 (5)2.3 本章小结 (6)第3章开关电源主电路设计 (7)3.1 单端反激式变换器电路的工作原理 (7)3.2 开关晶体管的设计 (8)3.3 变压器绕组的设计 (10)3.4 输入整流器的选择 (11)3.5 输出滤波电容器的选择 (12)3.6 本章小结 (12)第4章开关电源控制电路设计 (13)4.1 芯片简介 (13)4.1.1 芯片原理 (13)4.1.2 UC3842内部工作原理简介 (13)4.2 工作描述 (14)4.3 UC3842常用的电压反馈电路 (18)4.4 本章小结 (20)结论 (21)致谢 (22)参考文献 (23)- II -第1章绪论1.1课题背景随着大规模和超大规模集成电路的快速发展，特别是微处理器和半导体存储器的开发利用，孕育了电子系统的新一代产品。

DC／DC电源变换器的拓扑类型0 引言本文的第一部分为“DC／DC电源变换器拓扑的分类”，第二部分是在参考美国TI公司资料的基础上撰写而成的，新增加了各种DC／DC电源变换器的主要特点及PWM控制器的典型产品，另外还按照目标对电路结构、波形参数和汁算公式中的物理量作了统一。

本文的特点足以表格形式归纳了常见DC／DC电源变换器的拓扑结构．这对电源专业的广大技术人员是一份不可多得的技术资料。

1 DC／DC电源变换器拓扑结构的分类DC／DC电源变换器的拓扑类型主要有以下13种：（1）Buck Converter降压式变换器；（2）Boost Conyerter升压式变换器；（3）Buck—Boost Converter降压/升压式变换器，含极性反转（Inverting）式变换器；（4）Cuk Converter升压，升压串联式变换器；（5）SEPIC（Single EndcdPdimary Inductor Converter）单端一次侧电感式变换器；（6）F1yback Converter反激式（亦称回扫式）变换器；（7）Forward Converter正激式变换器：（8）Double Switches Forward Converter双开关正激式变换器；（9）Active Clamp Forward Converter有源箝位（0）Half Bridge Converter半桥式变换器；（11）Full Bridge Converter全桥式变换器；（12）Push pull Convener推挽式变换器：（13）Phase Shift Switching ZVT（Phase Shift Switching Zero Voltage Transition）移相式零电压开关变换器。

2 常见DC／DC电源变换器的拓扑类型常见DC/DC电源变换器的拓扑类型见表1～表3所列。

表中给出不同的电路结构，同时也给出相应的电压及电流波形（设相关的电感电流为连续工作方式）。

反激式、正激式、推挽式、半桥式、全桥式开关电源优缺点反激式、正激式、推挽式、半桥式、全桥式开关电源的优点和缺点最近查了很多关于开关电源的资料，现在总结如下，以便日后的查阅，呵呵。

由于博文有字数的限制故分两部分发表，本文为第一部分为了表征各种电压或电流波形的好坏，一般都是拿电压或电流的幅值、平均值、有效值、一次谐波等参量互相进行比较。

在开关电源之中，电压或电流的幅值和平均值最直观，因此，我们用电压或电流的幅值与其平均值之比，称为脉动系数S ；也有人用电压或电流的有效值与其平均值之比，称为波形系数K 。

因此，电压和电流的脉动系数Sv 、Si 以及波形系数Kv 、Ki 分别表示为：Sv = Up/Ua ——电压脉动系数（1-84 ）Si = Im/Ia ——电流脉动系数（1-85 ）Kv =Ud/Ua ——电压波形系数（1-86 ）Ki = Id/Ia ——电流波形系数（1-87 ）上面 4 式中，Sv 、Si 、Kv 、Ki 分别表示：电压和电流的脉动系数S ，和电压和电流的波形系数K ，在一般可以分清楚的情况下一般都只写字母大写S 或K 。

脉动系数S 和波形系数K 都是表征电压或者电流好坏的指标，S 和K 的值，显然是越小越好。

S 和K 的值越小，表示输出电压和电流越稳定，电压和电流的纹波也越小。

反激式开关电源的优点和缺点1 反激式开关电源的电压和电流的输出特性要比正激式开关电源的差。

反激式开关电源在控制开关接通期间不向负载提供功率输出，仅在控制开关关断期间才把存储能量转化为反电动势向负载提供输出，但控制开关的占空比为0.5 时，变压器次级线圈输出的电压的平均值约等于电压最大值的的二分之一，而流过负载的电流正好等于变压器次级线圈最大电流的四分之一。

即电压脉动系数等于2 ，电流脉动系数等于 4 。

反激式开关电源的电压脉动系数，和正激式开关电源的脉动系数基本相同，但是电流的脉动系数是正激式开关电源的电流脉动系数的两倍。

反激式、正激式、推挽式、半桥式、全桥式开关电源的优点和缺点反激式开关电源的优点和缺点反激变换器01反激式开关电源的电压和电流的输出特性要比正激式开关电源的差。

反激式开关电源在控制开关接通期间不向负载提供功率输出，仅在控制开关关断期间才把存储能量转化为反电动势向负载提供输出，但控制开关的占空比为0.5时，变压器次级线圈输出的电压的平均值约等于电压最大值的的二分之一，而流过负载的电流正好等于变压器次级线圈最大电流的四分之一。

即电压脉动系数等于2，电流脉动系数等于4。

反激式开关电源的电压脉动系数，和正激式开关电源的脉动系数基本相同，但是电流的脉动系数是正激式开关电源的电流脉动系数的两倍。

由此可知，反激式开关电源的电压和电流的输出特性要比正激式开关电源的差。

特别是，反激式开关电源使用的时候，为了防止电源开关管过压击，起占空比一般都小于0.5，此时，流过变压器次级线圈的电流会出现断续，电压和电流的脉动系数都会增加，其电压和电流的输出特性将会变得更差。

02反激式开关电源的瞬态控制特性相对来说比较差。

由于反激式开关电源仅在开关关断期间才向负载提供能量输出，当负载电流出现变化时，开关电源不能立即对输出电压或电流产生反应，而需要等到下一个周期事，通过输出电压取样和调宽控制电路的作用，开关电源才开始对已经过去了的事情进行反应，即改变占空比，因此，反激式开关电源的瞬态控制特性相对来说比较差。

有时，当负载电流变化的频率和相位与取样、调宽控制电路输出的电压的延时特性在相位保持一致的时候，反激式开关电源输出电压可能会产生抖动，这种情况在电视机的开关电源中最容易出现。

03反激式开关电源变压器初级和次级线圈的漏感都比较大，开关电源变压器的工作效率低。

反激式开关电源变压器的铁芯一般需要留一定的气隙，一方面是为了防止变压器的铁芯因流过变压器的初级线圈的电流过大，容易产生磁饱和。

另一方面是因为变压器的输出功率小，需要通过调整电压器的气隙和初级线圈的匝数，来调整变压器初级线圈的电感量的大小。

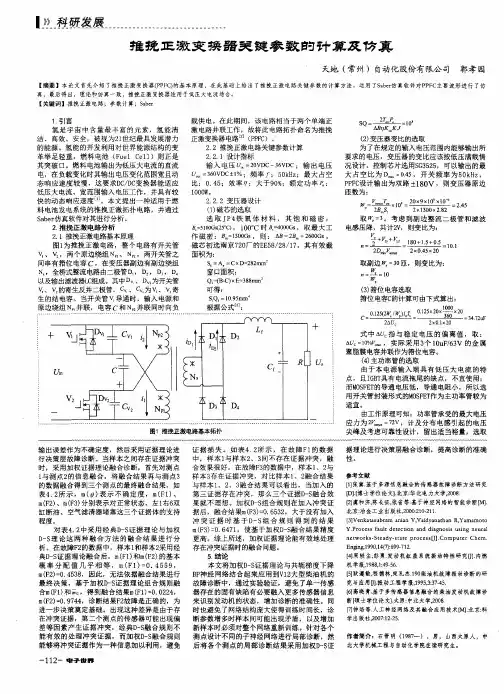

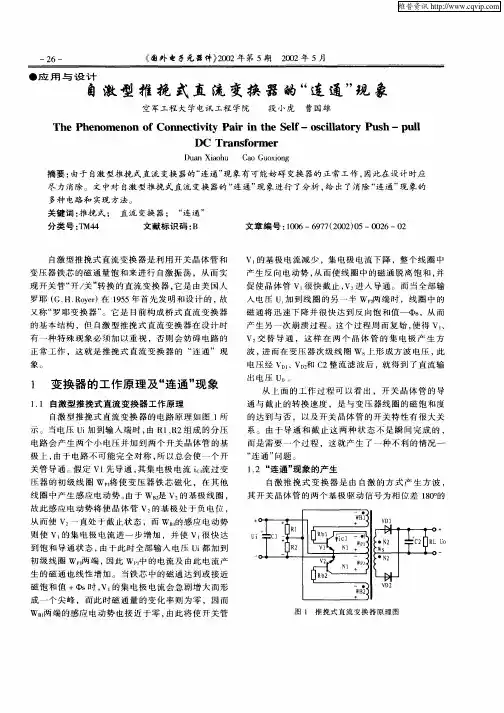

推挽式开关电源工作原理详解整流输出推挽式变压器开关电源，由于两个开关管轮流交替工作，相当于两个开关电源同时输出功率，其输出功率约等于单一开关电源输出功率的两倍。

推挽式开关电源的两个开关器件有一个公共接地端，相对于半桥式或全桥式开关电源来说，驱动电路要简单很多。

工作原理整流输出推挽式变压器开关电源，由于两个开关管轮流交替工作，相当于两个开关电源同时输出功率，其输出功率约等于单一开关电源输出功率的两倍。

因此，推挽式变压器开关电源输出功率很大，工作效率很高，经桥式整流或全波整流后，仅需要很小的滤波电感和电容，其输出电压纹波就可以达到非常小。

推挽电路中两个开关S1和S2交替导通，在绕组N1和N1两端分别形成相位相反的交流电压，改变占空比就可以改变输出电压。

S1导通时，二极管VD1处于通态，电感L的电流逐渐上升。

S2导通时，二极管VD2处于通态，电感L的电流也逐渐上升。

当两个开关都关断时，VD1和VD2都处于通态，各分担一半的电流。

S1和S2断态时承受的峰值电压均为2倍Ui。

S1和S2同时导通，相当于变压器一次侧绕组短路，因此应避免两个开关同时导通。

每个开关的占空比不能超过50%，还要留有死区。

由于推挽式变压器开关电源中的两个控制开关K1和K2轮流交替工作，其输出电压波形非常对称，并且开关电源在整个工作周期之内都向负载提供功率输出，因此，其输出电流瞬间响应速度很高，电压输出特性很好。

推挽式变压器开关电源是所有开关电源中电压利用率最高的开关电源，它在输入电压很低的情况下，仍能维持很大的功率输出，所以推挽式变压器开关电源被广泛应用于低输入电压的DC/AC逆变器，或DC/DC转换器电路中。

推挽式开关电源经桥式整流或全波整流后，其输出电压的电压脉动系数Sv和电流脉动系数Si都很小，只需要一个很小值的储能滤波电容或储能滤波电感，就可以得到一个电压纹波和电流纹波都很小的输出电压。

因此，推挽式开关电源是一个输出电压特性非常好的开关电源。

推挽式开关电源设计洛阳理工学院毕业设计（论文）题目＿推挽式开关电源的设计2013年5月30 日Design of a push-pull DC switching power supply*****TPower is to achieve power conversion and power transmission major equipment. In the information age, the rapid development of agriculture, energy, transportation, information, national defense, education and other fields, for the power industry made more, higher requirements, such as energy saving, energy saving, material saving, reduced body weight loss, environmental protection, reliable, safety etc.. This has forced the power workers continue to explore in the power development process, to seek a variety of related technology, the power to make the best products, to meet the requirements of all walks of life. Switching power supply is a new type of power supply equipment, compared to traditional linear power supply, high technological content, low energy consumption, easy to use, and has achieved good economic benefit. Switching power supply with low power consumption, high efficiency, wide voltage range, small size, and other advantages, is widely used in communication equipment, numerical control equipment, instrumentation, audio and video equipment, household appliances and other electronic circuits. This paper first introduces the basic principle of switching power supply, then introduce dual output driver UC3524 is widely used in switching power supply, and to drive UC3524 as the foundation, through theprinter power supply circuit, on the working principle of push-pull switching power supply.KEY WORDS: transformation of electrical energy, transformation of electrical energy,UC3524, transformation of electrical energy 目录前言 (1)第1章绪论 (2)1.1开关电源的发展历程 (2)1.2开关电源的分类 (3)1.2.1按电路的输出稳压控制方式分类 (3)1.2.2按开关电源的触发方式分类 (3)1.2.3按输入与输出是否隔离分类 (3)1.2.4按功率开关管关断和开通工作条件分类 (4)1.3开关电源的主要技术指标 (4)1.4开关电源电路组成 (5)1.5电源电路的主要特点 (5)1.6开关电源的特点 (6)第2章开关器件 (7)2.1开关器件的特征 (7)2.2开关器件的分类 (7)2.3常见开关器件介绍 (8)第3章开关电源的基本原理 (10)3.1开关电源拓扑结构 (10)3.1.1非隔离式开关电源拓扑结构 (10)3.1.2隔离式电源开关拓扑结构 (12)3.2 推挽式开关变换电路基本原理 (14)3.3各种不同开关变换电路的比较 (16)第4章UC3524介绍 (17)4.1 UC3524介绍 (17)4.2 UC3524的内部结构及其原理 (17)第5章UC3524组成的高压开关电源分析与设计 .........................205.1基于UC3524的高压开关电源原理分析 (20)5.2变压器绕制步骤 (22)5.3开关电源的电磁兼容性问题 (23)5.3.1电磁兼容性 (23)5.3.2电磁兼容问题要素 (23)5.3.3解决开关电源的电磁兼容性 (24)结论 (25)谢辞 (26)前言电源是实现电能变换和功率传递的主要设备。
