8第八章 正激和推挽变换器拓扑

开关电源拓扑结构概述(降压,升压,反激、正激)主回路—开关电源中，功率电流流经的通路。

主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。

开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。

开关电源主回路可以分为隔离式与非隔离式两大类型。

1. 非隔离式电路的类型：非隔离——输入端与输出端电气相通，没有隔离。

1.1. 串联式结构串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。

开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。

串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。

例如buck拓扑型开关电源就是属于串联式的开关电源上图是在图1-1-a电路的基础上，增加了一个整流二极管和一个LC滤波电路。

其中L 是储能滤波电感，它的作用是在控制开关K接通期间Ton限制大电流通过，防止输入电压Ui直接加到负载R上，对负载R进行电压冲击，同时对流过电感的电流iL转化成磁能进行能量存储，然后在控制开关T关断期间Toff把磁能转化成电流iL继续向负载R提供能量输出；C是储能滤波电容，它的作用是在控制开关K接通期间Ton把流过储能电感L的部分电流转化成电荷进行存储，然后在控制开关K关断期间Toff把电荷转化成电流继续向负载R提供能量输出；D是整流二极管，主要功能是续流作用，故称它为续流二极管，其作用是在控制开关关断期间Toff，给储能滤波电感L释放能量提供电流通路。

在控制开关关断期间Toff，储能电感L将产生反电动势，流过储能电感L的电流iL由反电动势eL的正极流出，通过负载R，再经过续流二极管D的正极，然后从续流二极管D的负极流出，最后回到反电动势eL的负极。

DC-DC电源拓扑及其工作模式讲解一、DC-DC电源基本拓扑分类：开关电源的三种基本拓扑结构有Buck、Boost、Buck-boost（反极性Boost）。

如果电感连接到地，就构成了升降压变换器，如果电感连接到输入端，就构成了升压变换器。

如果电感连接到输出端，就构成了降压变换器。

基本拓扑图如下：1.Buck2.Boost3.Buck-Boost二、DC-DC复杂拓扑结构1.反激隔离电源（FlyBack）另外有些隔离电源拓扑就是通过基本拓扑增加变压器或者变化得到的，例如反激隔离电源（FlyBack）。

2.Buck+Boost拓扑本质是用一个降压“加上”一个升压，来实现升降压。

SEPIC拓扑：集成了Boost和Flyback拓扑结构3.Cuk、Sepic、Zeta拓扑通过基本拓扑直接组合，形成了三个有实用价值的拓扑结构：Cuk、Sepic、Zeta。

Cuk的本质是Boost变换器和Buck变换器串联，Sepic的本质是Boost和Buck-Boost串联，Zeta可以看成Buck和Buck-Boost串联。

但是里面有些细节按照电流的方向在演进的过程中调整了二极管的方向，两极串联拓扑节省了复用的器件。

通过这样串联和演进，产生了新的三个电源拓扑。

同时，如果我们把同步Buck拓扑串联同步Boost可以形成四开关Buck-Boost拓扑。

4.四开关Buck-Boost拓扑同时，如果我们把同步Buck拓扑串联同步Boost可以形成四开关Buck-Boost拓扑5.反激、正激、推挽拓扑的演进利用变压器代替电感，可以把Boost演进为一个新拓扑FlyBack即反激变换器（反激的公式来看又是很像Buck-Boost，这里变压器不同于电感，也有说法会说反激是Buck-Boost变过来的）。

可以把Buck电路的开关通过一个变压器进行能量传递，就形成正激变换器。

将两个正激变换器进行并联，可以形成推挽拓扑。

正激的变压器，是直接输送能量过去，而不是像反激变压器那样传递能量。

主题: 常见反激式、正激式、桥式、推挽式DC／DC电源变换器的拓扑类型常见DC/DC电源变换器的拓扑类型见表1～表3所列。

表中给出不同的电路结构，同时也给出相应的电压及电流波形(设相关的电感电流为连续工作方式)。

PWM表示脉宽调制波形，U1为直流输入电压，UDS为功率开关管S1(MOSFFT)的漏一源极电压。

ID1为S1的漏极电流。

IF1为D1的工作电流，U0为输出电压，IL为负载电流。

T为周期，t为UO呈高电平(或低电平)的时问及开关导通时间，D为占空比，有关系式：D=t/T。

C1、C2均为输入端滤波电容，CO为输出端滤波电容，L1、L2为电感。

1、常见单管DC/DC电源变换器
2、常见反激式或正激式DCDC电源变换器
3、常见桥式或推挽式DCDC电源变换器。

1. 单端正激式单端：通过一只开关器件单向驱动脉冲变压器。

正激：脉冲变压器的原/付边相位关系，确保在开关管导通，驱动脉冲变压器原边时，变压器付边同时对负载供电。

该电路的最大问题是：开关管T交替工作于通/断两种状态，当开关管关断时，脉冲变压器处于“空载”状态，其中储存的磁能将被积累到下一个周期，直至电感器饱和，使开关器件烧毁。

图中的D3与N3构成的磁通复位电路，提供了泄放多余磁能的渠道。

2. 单端反激式反激式电路与正激式电路相反，脉冲变压器的原/付边相位关系，确保当开关管导通，驱动脉冲变压器原边时，变压器付边不对负载供电，即原/付边交错通断。

脉冲变压器磁能被积累的问题容易解决，但是，由于变压器存在漏感，将在原边形成电压尖峰，可能击穿开关器件，需要设置电压钳位电路予以保护D3、N3构成的回路。

从电路原理图上看，反激式与正激式很相象，表面上只是变压器同名端的区别，但电路的工作方式不同，D3、N3的作用也不同。

3.推挽（变压器中心抽头）式这种电路结构的特点是：对称性结构，脉冲变压器原边是两个对称线圈，两只开关管接成对称关系，轮流通断，工作过程类似于线性放大电路中的乙类推挽功率放大器。

主要优点：高频变压器磁芯利用率高（与单端电路相比）、电源电压利用率高（与后面要叙述的半桥电路相比）、输出功率大、两管基极均为低电平，驱动电路简单。

主要缺点：变压器绕组利用率低、对开关管的耐压要求比较高（至少是电源电压的两倍）。

4. 全桥式这种电路结构的特点是：由四只相同的开关管接成电桥结构驱动脉冲变压器原边。

图中T1、T4为一对，由同一组信号驱动，同时导通/关端；T2、T3为另一对，由另一组信号驱动，同时导通/关端。

两对开关管轮流通/断，在变压器原边线圈中形成正/负交变的脉冲电流。

主要优点：与推挽结构相比，原边绕组减少了一半，开关管耐压降低一半。

主要缺点：使用的开关管数量多，且要求参数一致性好，驱动电路复杂，实现同步比较困难。

开关电源电路学习小结1.正激（Forward）电路正激电路的原理图如图1所示：图1、单管正激电路1.1电路原理图说明单管正极电路由输入Uin、滤波电容C1、C2、C3，变压器Trans、开关管VT1、二极管VD1、电感L1组成。

其中变压器中的N1、N2、N3三个线圈是绕在同一个铁芯上的，N1、N2的绕线方向一致，N3的绕线方向与前两者相反。

1.2电路工作原理说明开关管VT1以一定的频率通断，从而实现电压输出。

当VT1吸合时，输入电压Uin被加在变压器线圈N1的两边，同时通过变压器的传输作用，变压器线圈N2两边产生上正下负的电压，VD1正向导通。

Uin的能量通过变压器Tran传输到负载。

由于N3的绕线方向与N1的相反，VT1导通时，N3的电压极性为上负下正。

当VT1关断时，N1中的电流突然变为0，但铁芯中的磁场不可能突变，N1产生反电动势，方向上负下正；N3则产生上正下负的反向电动势，多出的能量将被回馈到Uin。

通过上述内容可以看到W3的作用，就是为了能使磁场连续而留出的电流通路，采用这种接线方式后，VT1断开器件，磁场的磁能被转换为电能送回电源。

如果没有N3，那么VT1关断瞬间要事磁场保持连续，唯有两个电流通路：一是击穿开关；二是N2电流倒流使二极管反向击穿。

击穿开关或二极管，都需要很高电压，使击穿后电流以较高的变化率下降到零；而很高的电流变化率（磁通变化率）自然会产生很高的感生电动势来形成击穿电压。

由此可见，如果没有N3，则电感反向时的磁能将无法回收到电源；并且还会击穿开关和二极管。

1.3小结1)正激电路使用变压器作为通道进行能量传输；2)正激电路中，开关管导通时，能量传输到变压器副边，同时存储在电感中；开关管关断时，将由副边回路中的电感续流带载；3)正激电路的副边向负载提供功率输出，并且输出电压的幅度基本是稳定的。

正激输出电压的瞬态特性相对较好；4)为了吸收线圈在开关管关断时时的反电动势，需要在变压器中增加一个反电动势吸收绕组，因此正激电路的变压器要比反激电路的体积大；5)由于正激电路控制开关的占空比都取0.5左右，而反激电路的占空比都较小，所以正激电路的反激电动势更高。

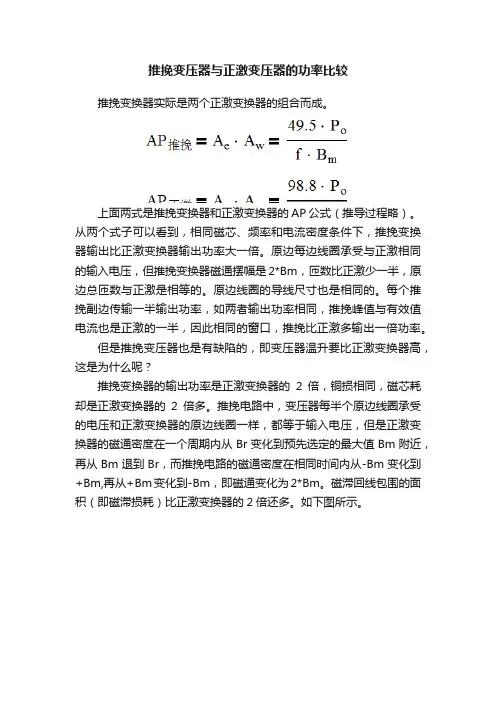

推挽变压器与正激变压器的功率比较推挽变换器实际是两个正激变换器的组合而成。

上面两式是推挽变换器和正激变换器的AP公式（推导过程略）。

从两个式子可以看到，相同磁芯、频率和电流密度条件下，推挽变换器输出比正激变换器输出功率大一倍。

原边每边线圈承受与正激相同的输入电压，但推挽变换器磁通摆幅是2*Bm，匝数比正激少一半，原边总匝数与正激是相等的。

原边线圈的导线尺寸也是相同的。

每个推挽副边传输一半输出功率，如两者输出功率相同，推挽峰值与有效值电流也是正激的一半，因此相同的窗口，推挽比正激多输出一倍功率。

但是推挽变压器也是有缺陷的，即变压器温升要比正激变换器高，这是为什么呢？推挽变换器的输出功率是正激变换器的2倍，铜损相同，磁芯耗却是正激变换器的2倍多。

推挽电路中，变压器每半个原边线圈承受的电压和正激变换器的原边线圈一样，都等于输入电压，但是正激变换器的磁通密度在一个周期内从Br变化到预先选定的最大值Bm附近，再从Bm退到Br，而推挽电路的磁通密度在相同时间内从-Bm变化到+Bm,再从+Bm变化到-Bm，即磁通变化为2*Bm。

磁滞回线包围的面积（即磁滞损耗）比正激变换器的2倍还多。

如下图所示。

推挽变换器变压器的磁化特性曲线正激变换器变压器的磁化特性曲线由法拉第电磁感应定律，可知，匝数与承受的电压成正比，与磁通密度的变化量成反比。

因此，最大磁通密度Bm相同时，推挽电路每半个原边线圈的匝数是正激变换器原边线圈的一半。

如果推挽电路的输出功率为正激变换器的2倍，那么它每半个周期内的电流峰值与正激变换器的相同，又因为在推挽电路中流过半个原边线圈电流的时间与正激变换器输出一半功率时相等，那么推挽电路半个原边线圈中的电流有效值与正激变换器的相等。

比较上面两图，推挽电路变压器的磁芯损耗是正激变换器的2倍还多。

因为推挽电路的磁通密度从-Bm变化到+Bm，正激变换器的磁通密度只从Br变化到Bm，而磁芯损耗与磁滞回线所包围的面积成正比，所以推挽电路的磁芯损耗是正激变换器的2倍还多。

开关电源常用拓扑结构图文解释第一篇：开关电源常用拓扑结构图文解释开关电源常用拓扑结构开关变换器的拓扑结构是指能用于转换、控制和调节输入电压的功率开关器件和储能器件的不同配置。

开关变换器的拓扑结构可以分为两种基本类型：非隔离型和隔离型。

变换器拓扑结构是根据系统造价、性能指标和输入/输出负载特性等因素选定。

1、非隔离型开关变换器一，Buck变换器，也称降压变换器，其输入和输出电压极性相同，输出电压总小于输入电压，数量关系为：其中Uo为输出电压，Ui为输入电压，ton为开关管一周期内的导通时间，T为开关管的导通周期。

降压变换器的电路模式如图2所示。

工作原理是：在开关管VT导通时，输入电源通过L平波和C滤波后向负载端提供电流；当VT关断后，L通过二极管续流，保持负载电流连续。

二，Boost变换器，也称升压变换器，其输入和输出电压极性相同，输出电压总大于输入电压，数量关系为：。

升压变换器的电路模式如图3所示。

工作原理是：在VT导通时，电流通过L平波，输入电源对L充电。

当VT关断时，电感L及电源向负载放电，输出电压将是输入电压加上输入电源电压，因而有升压作用。

三，Buck-Boost变换器，也称升降压变换器，其输入输出电压极性相反，既可升压又可降压，数量关系为：。

升降压变换器的电路模式如图4所示。

工作原理是：在开关管VT导通时，电流流过电感L，L储存能量。

在VT关断时，电感向负载放电，同时向电容充电。

四，Cuk变换器，也称串联变换器，其输入输出电压极性相反，既可升压又可降压，数量关系为：。

Cuk变换器的电路模式如图5所示。

工作原理是：在开关管VT 导通时，二极管VD反偏截止，这时电感L1储能；C1的放电电流使L2储能，并向负载供电。

在VT关断时，VD正偏导通，这时输入电源和L1向C1充电；同时L2的释能电流将维持负载电流。

2、隔离型开关电源变换器一，推挽型变换器，其变换电路模型如图6所示。

工作过程为：VT1和VT2轮流导通，这样将在二次侧产生交变的脉动电流，经过VD1和VD2全波整流转换为直流信号，再经L、C滤波，送给负载。
