凝汽器设备及运行

汽轮机凝结水系统设备介绍1、凝汽器1）概述凝汽器的主要功能是在汽轮机的排汽部分建立一个较低的背压，使蒸汽能最大限度地做功，然后冷却成凝结水，回收至热井内。

凝汽器的这种功能需借助于真空抽气系统和循环水系统的配合才能实现。

真空抽气系统将不凝结气体抽出；循环水系统把蒸汽凝结热及时带走，保证蒸汽不断凝结，既回收了工质，又保证排汽部分的高真空。

凝汽器除接受主机排汽、小汽机排汽、本体疏水以外，还接受低压旁路排汽，高、低加事故疏水及除氧器溢流水。

我公司的凝汽器为双壳体、单流程、双背压表面式凝汽器，并列横向布置。

由两个斜喉部、两个壳体（包括热井、水室、回热管系）、循环水连通管及底部的滑动、固定支座等组成的全焊接钢结构凝汽器。

（见图10－2）凝汽器喉部上布置组合式7、8号低压加热器、给水泵汽轮机排汽管、汽轮机旁路系统的三级减温器等。

在高压凝汽器和低压凝汽器喉部分别布置了喷嘴，当低压缸排汽温度高于80℃时保护动作。

汽轮机的5、6、7、8段抽汽管道及轴封回汽、送汽管道从喉部顶部引入，5、6段抽汽管道分别通过喉部壳壁引出，7、8段抽汽管接入布置在喉部内的组合式低压加热器。

壳体采用焊接钢结构，分为高压壳体和低压壳体，内有管板、冷却管束、中间隔板和支撑杆等加强件。

管板与端盖连接，将凝汽器壳体分为蒸汽凝结区和循环水进出口水室；中间隔板用于管束的支持和固定。

管束采用不锈钢管，布置方式见图10－3。

这种布置方式的特点是换热效果好，汽流在管束中的稳定性强。

由于布置合理，凝结水下落时可破坏下层管束的层流层，改善传热效果。

凝汽器壳体下部为收集凝结水的热井，凝结水出口设置在低压侧壳体热井底部，凝结水出口处设置了滤网和消涡装置。

循环水室内表面整体衬天然橡胶并整体硫化。

凝汽器循环水采用双进双出形式，前水室分为四个独立腔室，低压侧两个水室为进水室，高压侧两个水室为出水室；后水室为四个独立腔室，均为转向水室。

凝汽器与汽轮机排汽口采用不锈钢膨胀节挠性连接（图10－4），凝汽器下部支座采用PTFE（聚四氟乙烯）滑动支座，并设有膨胀死点及防上浮装置，补偿运行中凝汽器及低压缸的膨胀差，并避免凝结水和循环水的载荷对汽轮机低压缸的影响。

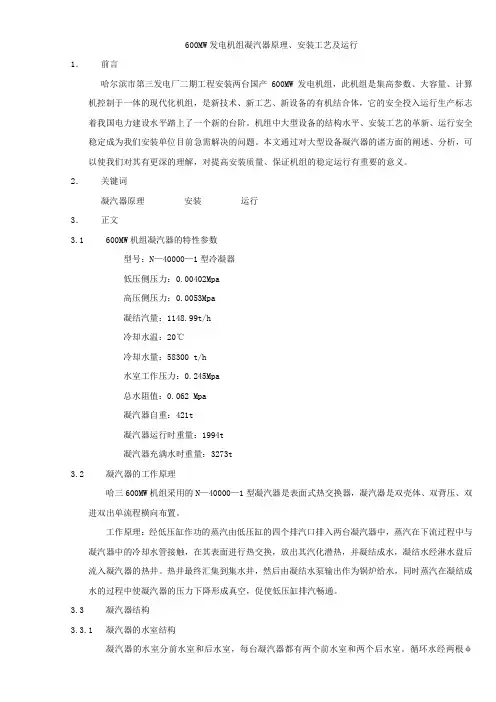

600MW发电机组凝汽器原理、安装工艺及运行1．前言哈尔滨市第三发电厂二期工程安装两台国产600MW发电机组，此机组是集高参数、大容量、计算机控制于一体的现代化机组，是新技术、新工艺、新设备的有机结合体，它的安全投入运行生产标志着我国电力建设水平踏上了一个新的台阶。

机组中大型设备的结构水平、安装工艺的革新、运行安全稳定成为我们安装单位目前急需解决的问题。

本文通过对大型设备凝汽器的诸方面的阐述、分析，可以使我们对其有更深的理解，对提高安装质量、保证机组的稳定运行有重要的意义。

2．关键词凝汽器原理安装运行3．正文3.1 600MW机组凝汽器的特性参数型号：N—40000—1型冷凝器低压侧压力：0.00402Mpa高压侧压力：0.0053Mpa凝结汽量：1148.99t/h冷却水温：20℃冷却水量：58300 t/h水室工作压力：0.245Mpa总水阻值：0.062 Mpa凝汽器自重：421t凝汽器运行时重量：1994t凝汽器充满水时重量：3273t3.2 凝汽器的工作原理哈三600MW机组采用的N—40000—1型凝汽器是表面式热交换器，凝汽器是双壳体、双背压、双进双出单流程横向布置。

工作原理：经低压缸作功的蒸汽由低压缸的四个排汽口排入两台凝汽器中，蒸汽在下流过程中与凝汽器中的冷却水管接触，在其表面进行热交换，放出其汽化潜热，并凝结成水，凝结水经淋水盘后流入凝汽器的热井。

热井最终汇集到集水井，然后由凝结水泵输出作为锅炉给水，同时蒸汽在凝结成水的过程中使凝汽器的压力下降形成真空，促使低压缸排汽畅通。

3.3 凝汽器结构3.3.1 凝汽器的水室结构凝汽器的水室分前水室和后水室，每台凝汽器都有两个前水室和两个后水室。

循环水经两根φ2020×12的管子进入低压凝汽器的两个前水室，流经低压凝汽器的两个管束区后进入两后水室，然后再经两根联络管进入高压凝汽器的两个后水室流经高压凝汽器的两个管束后进入高压凝汽器的两前水室，最后由两根φ2020×12的管子引出，前水室装有可拆卸的盖板，盖板上设有两个人孔和牵条，水室外围焊有加强筋，后水室与凝汽器管板之间通过膨胀节连接，高低压凝汽器的两个后水室由后水室都开有人孔，以便检修使用，汽室中间由14块中间管板分割成15个空间，在管板上钻有管孔，中间管板中心线由进水侧向出水侧按千分之四抬高。

DL/T 932-2023 凝汽器与真空系统运行维护导则摘要：本文档是针对凝汽器与真空系统的运行维护制定的指南。

凝汽器是发电厂中的重要组件，它具有冷凝汽水和提供真空的功能。

正确的运行维护可以保证凝汽器的高效运行，延长其寿命，降低故障率。

本文档介绍了凝汽器和真空系统的基本原理，运行维护的注意事项，以及常见问题的解决方法。

1. 引言凝汽器是发电厂中的重要设备，其主要作用是将汽轮机排出的高温高压蒸汽冷凝成水，以便重新加热为饱和蒸汽进入汽轮机。

同时，凝汽器还提供真空给汽轮机冷凝侧系统和其他设备使用。

正确的运行维护能够保证凝汽器的高效运行和延长其使用寿命。

2. 凝汽器基本原理凝汽器通过冷却剂（通常为冷却水）与蒸汽进行热交换，将蒸汽冷凝成水。

凝汽器可分为直接冷却式凝汽器和间接冷却式凝汽器。

直接冷却式凝汽器是将凝汽周期性地喷洒在冷却水上，通过水和蒸汽的直接接触，将蒸汽冷凝为水。

间接冷却式凝汽器则是通过多级换热器将蒸汽间接冷凝。

3. 凝汽器运行维护注意事项3.1 温度控制在凝汽器运行过程中，控制凝汽器排出水的温度非常重要。

合理的水温控制可以保证凝汽器的高效运行。

过高的排水温度可能导致蒸汽未完全冷凝，从而降低了凝汽器的效率。

3.2 水质管理凝汽器中水质的管理对于凝汽器的运行至关重要。

水中的杂质和化学物质可能对凝汽器造成腐蚀和堵塞。

因此，定期检测水质，进行必要的水处理以及保持冷却水的清洁是非常重要的。

3.3 清洗和维护定期对凝汽器进行清洗和维护是保证其正常运行的关键。

清除积聚在凝汽器管道内壁的污垢和沉淀物可以提高凝汽器的换热效率。

同时，检测凝汽器管道是否存在泄漏、腐蚀等问题，并及时修复。

3.4 压力控制凝汽器的排气压力对凝汽器的性能有重要影响。

过高或过低的排气压力都不利于凝汽器的运行。

因此，定期检查和调整凝汽器的排气压力是非常必要的。

4. 常见问题及解决方法4.1 凝汽器漏水问题描述凝汽器在运行过程中出现漏水现象，造成水资源的浪费。

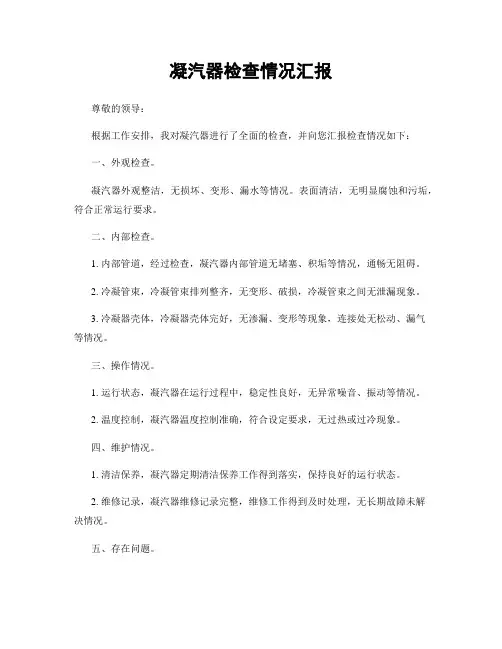

凝汽器检查情况汇报
尊敬的领导：
根据工作安排，我对凝汽器进行了全面的检查，并向您汇报检查情况如下：
一、外观检查。

凝汽器外观整洁，无损坏、变形、漏水等情况。

表面清洁，无明显腐蚀和污垢，符合正常运行要求。

二、内部检查。

1. 内部管道，经过检查，凝汽器内部管道无堵塞、积垢等情况，通畅无阻碍。

2. 冷凝管束，冷凝管束排列整齐，无变形、破损，冷凝管束之间无泄漏现象。

3. 冷凝器壳体，冷凝器壳体完好，无渗漏、变形等现象，连接处无松动、漏气
等情况。

三、操作情况。

1. 运行状态，凝汽器在运行过程中，稳定性良好，无异常噪音、振动等情况。

2. 温度控制，凝汽器温度控制准确，符合设定要求，无过热或过冷现象。

四、维护情况。

1. 清洁保养，凝汽器定期清洁保养工作得到落实，保持良好的运行状态。

2. 维修记录，凝汽器维修记录完整，维修工作得到及时处理，无长期故障未解
决情况。

五、存在问题。

在检查过程中，发现凝汽器存在少量漏水情况，需要及时进行维修处理，以保证设备的正常运行。

六、改进措施。

针对凝汽器存在的漏水问题，我们将立即组织维修人员进行维修处理，确保设备运行的安全稳定。

七、建议意见。

为了保证凝汽器的长期稳定运行，建议加强对凝汽器的日常维护保养工作，定期进行全面检查，及时发现并解决问题，确保设备的正常运行。

以上就是我对凝汽器检查情况的汇报，希望能够得到您的认可和指导。

如有任何问题，欢迎随时与我联系。

谢谢！。

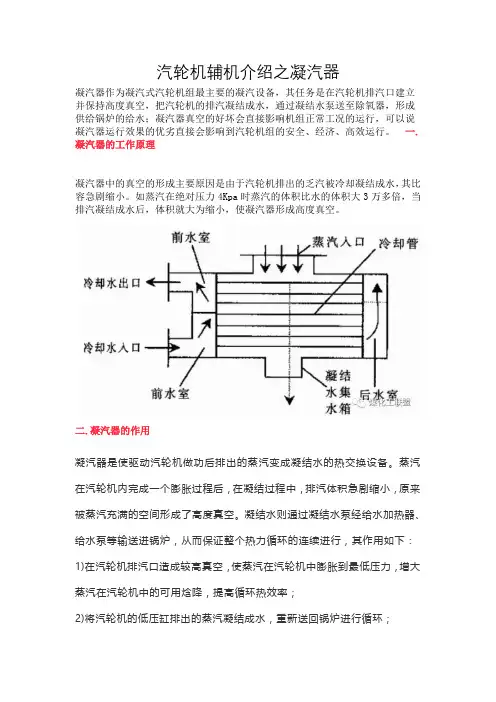

汽轮机辅机介绍之凝汽器凝汽器作为凝汽式汽轮机组最主要的凝汽设备，其任务是在汽轮机排汽口建立并保持高度真空，把汽轮机的排汽凝结成水，通过凝结水泵送至除氧器，形成供给锅炉的给水；凝汽器真空的好坏会直接影响机组正常工况的运行，可以说凝汽器运行效果的优劣直接会影响到汽轮机组的安全、经济、高效运行。

一.凝汽器的工作原理凝汽器中的真空的形成主要原因是由于汽轮机排出的乏汽被冷却凝结成水，其比容急剧缩小。

如蒸汽在绝对压力4Kpa时蒸汽的体积比水的体积大3万多倍，当排汽凝结成水后，体积就大为缩小，使凝汽器形成高度真空。

二.凝汽器的作用凝汽器是使驱动汽轮机做功后排出的蒸汽变成凝结水的热交换设备。

蒸汽在汽轮机内完成一个膨胀过程后，在凝结过程中，排汽体积急剧缩小，原来被蒸汽充满的空间形成了高度真空。

凝结水则通过凝结水泵经给水加热器、给水泵等输送进锅炉，从而保证整个热力循环的连续进行，其作用如下：1)在汽轮机排汽口造成较高真空，使蒸汽在汽轮机中膨胀到最低压力，增大蒸汽在汽轮机中的可用焓降，提高循环热效率；2)将汽轮机的低压缸排出的蒸汽凝结成水，重新送回锅炉进行循环；3)汇集各种疏水，减少汽水损失。

4)凝汽器也用于增加除盐水(正常补水)三.凝汽器真空形成和维持必须具备的条件①凝汽器铜管必须通过一定的冷却水量；②凝结水泵必须不断的把凝结水抽走，避免水位升高，影响蒸汽的凝结；③抽气器必须把漏入的空气和排汽中的其它不凝结气体抽走。

四.凝汽器的端差凝汽器压力下的饱和水蒸气温度与凝汽器冷却水出口温度之差称为端差。

对一定的凝汽器，端差的大小与凝汽器冷却水入口温度、凝汽器单位面积蒸汽负荷、凝汽器铜管的表面洁净度，凝汽器内的漏入空气量以及冷却水在管内的流速有关。

一个清洁的凝汽器，在一定的循环水温度和循环水量及单位蒸汽负荷下就有一定的端差值指标，一般端差值指标是当循环水量增加，冷却水出口温度愈低，端差愈大，反之亦然；单位蒸汽负荷愈大，端差愈大，反之亦然。

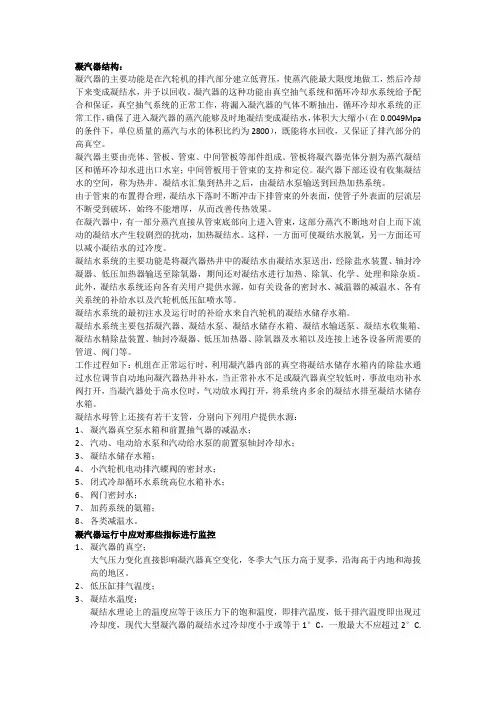

凝汽器结构：凝汽器的主要功能是在汽轮机的排汽部分建立低背压，使蒸汽能最大限度地做工，然后冷却下来变成凝结水，并予以回收。

凝汽器的这种功能由真空抽气系统和循环冷却水系统给予配合和保证，真空抽气系统的正常工作，将漏入凝汽器的气体不断抽出，循环冷却水系统的正常工作，确保了进入凝汽器的蒸汽能够及时地凝结变成凝结水，体积大大缩小（在0.0049Mpa 的条件下，单位质量的蒸汽与水的体积比约为2800），既能将水回收，又保证了排汽部分的高真空。

凝汽器主要由壳体、管板、管束、中间管板等部件组成。

管板将凝汽器壳体分割为蒸汽凝结区和循环冷却水进出口水室；中间管板用于管束的支持和定位。

凝汽器下部还设有收集凝结水的空间，称为热井。

凝结水汇集到热井之后，由凝结水泵输送到回热加热系统。

由于管束的布置得合理，凝结水下落时不断冲击下排管束的外表面，使管子外表面的层流层不断受到破坏，始终不能增厚，从而改善传热效果。

在凝汽器中，有一部分蒸汽直接从管束底部向上进入管束，这部分蒸汽不断地对自上而下流动的凝结水产生较剧烈的扰动，加热凝结水。

这样，一方面可使凝结水脱氧，另一方面还可以减小凝结水的过冷度。

凝结水系统的主要功能是将凝汽器热井中的凝结水由凝结水泵送出，经除盐水装置、轴封冷凝器、低压加热器输送至除氧器，期间还对凝结水进行加热、除氧、化学、处理和除杂质。

此外，凝结水系统还向各有关用户提供水源，如有关设备的密封水、减温器的减温水、各有关系统的补给水以及汽轮机低压缸喷水等。

凝结水系统的最初注水及运行时的补给水来自汽轮机的凝结水储存水箱。

凝结水系统主要包括凝汽器、凝结水泵、凝结水储存水箱、凝结水输送泵、凝结水收集箱、凝结水精除盐装置、轴封冷凝器、低压加热器、除氧器及水箱以及连接上述各设备所需要的管道、阀门等。

工作过程如下：机组在正常运行时，利用凝汽器内部的真空将凝结水储存水箱内的除盐水通过水位调节自动地向凝汽器热井补水，当正常补水不足或凝汽器真空较低时，事故电动补水阀打开，当凝汽器处于高水位时，气动放水阀打开，将系统内多余的凝结水排至凝结水储存水箱。

汽轮机凝汽系统及设备一、汽轮机凝汽系统概述汽轮机凝汽系统是汽轮机发电厂中至关重要的一环，它负责收集和处理汽轮机排出的高温高压蒸汽，将其凝结为液态水，并输送到锅炉中再次加热为蒸汽，以实现汽轮机循环工作。

凝汽系统的设计和运行直接关系到汽轮机的效率和稳定性。

二、汽轮机凝汽系统主要组成汽轮机凝汽系统由以下主要设备组成：1. 凝汽器凝汽器是汽轮机凝汽系统的核心设备之一。

它通过与汽轮机排出的高温高压蒸汽接触，使其冷却并凝结为水。

凝汽器通常采用流动型凝结器，通过将进入凝汽器的冷却水与蒸汽进行交换，实现蒸汽的冷凝。

凝汽器的性能直接关系到汽轮机的发电效率和热经济性。

2. 凝汽泵凝汽泵用于抽取凝汽器中的冷凝水并将其送回锅炉，再次加热为蒸汽供给汽轮机使用。

凝汽泵通常是多级泵，能够提供足够的压力将冷凝水输送回锅炉。

3. 冷却塔冷却塔用于冷却凝汽泵返回的冷凝水。

冷凝水经过冷却塔，通过与周围空气进行传热，将其温度降低，以便再次用于汽轮机循环。

4. 冷却水系统凝汽系统还包括冷却水系统，用于提供冷却塔所需的冷却水。

冷却水系统通常包括水处理设备、水泵等。

三、汽轮机凝汽系统的工作原理汽轮机凝汽系统的工作原理如下：1.汽轮机排出高温高压蒸汽经过高压再热器降压至凝汽器进口压力，同时在再热器中被冷却。

2.进入凝汽器的蒸汽与冷却水进行传热，蒸汽冷凝为冷凝水。

3.凝汽泵将冷凝水抽回锅炉，进行再次加热。

4.再热后的水蒸汽重新进入汽轮机，驱动汽轮机发电。

5.冷凝水通过冷却塔进行冷却，然后经过水处理设备处理后再次用于凝汽器的工作。

四、汽轮机凝汽系统的调试与运行汽轮机凝汽系统的调试与运行需要注意以下事项：1.在调试凝汽系统之前，需要进行设备和管道的检查和清洗，确保其内部干净无杂质。

2.在运行凝汽系统时，需要注意监测和控制凝汽器的进口和出口温度，以及凝汽泵的出口压力等参数。

3.定期检查和维护冷却塔和水处理设备，保证其正常运行。

4.注意凝汽系统的密封性，减少漏气和漏水现象。

凝汽器的工作原理
凝汽器是一种常见的热交换设备，其工作原理是利用冷却介质将蒸汽中的热能传递给冷却介质，使湿蒸汽凝结成水。

凝汽器通常由一系列平行管束组成，每个管束内有许多细小的管子，用于增加表面积以促进热量传递。

工作过程中，蒸汽通过凝汽器中的导流器进入凝汽管束。

冷却介质流经管束外壁，与蒸汽进行换热。

由于冷却介质的温度低于蒸汽温度，热量会从蒸汽传递到冷却介质，使蒸汽冷却并凝结成水。

当水蒸汽凝结成水后，可以根据需要排出凝结水，以保持凝汽器的正常运行。

同时，冷却介质也会加热，通常通过循环冷却系统将热能传递给其他设备或环境。

凝汽器的工作原理基于换热原理，通过热量传递使蒸汽凝结成水。

其设计和选材的关键是要提高换热效率，包括增加表面积、提高冷却介质流速和温度差。

凝汽器广泛应用于各种蒸汽循环系统中，如发电厂的汽轮机、化工厂的反应器、制冷设备中的蒸发器等。

它能够有效地回收蒸汽中的热能，提高能源利用效率，减少对环境的影响。

汽轮机凝汽器1. 简介汽轮机凝汽器是一种用于汽轮机末级的设备，它的主要功能是将汽轮机排出的高温高压蒸汽转化为液态水，并将余热回收供其他用途。

汽轮机凝汽器是汽轮机发电厂中非常重要的设备之一，它直接影响到汽轮机发电效率和能源利用率。

2. 工作原理汽轮机凝汽器的工作原理主要包括蒸汽冷凝、凝汽水回收和余热回收三个过程。

2.1 蒸汽冷凝当汽轮机高温高压蒸汽经过末级叶片后，其压力和温度已经降低，需要进一步冷凝成液态水。

汽轮机凝汽器利用冷凝器内壁的冷却介质（通常是冷却水或空气）与高温高压蒸汽之间的传热，使蒸汽冷凝为液态水。

2.2 凝汽水回收在蒸汽冷凝成液态水的过程中，凝汽水会通过凝汽器下部的凝结水收集器被收集起来。

这部分凝汽水可以进行处理后再次用于供应给锅炉，实现水资源的循环利用。

2.3 余热回收在冷凝过程中，凝汽器内的冷却介质吸收了蒸汽中的热量，这时冷却介质内的热量增加，需要通过余热回收系统进一步回收利用。

典型的余热回收方式包括供暖、给水预热和其他工业生产过程中的热能利用等。

3. 汽轮机凝汽器的类型根据冷凝方式的不同，汽轮机凝汽器可以分为接触式和非接触式两种类型。

3.1 接触式凝汽器接触式凝汽器是指蒸汽与冷凝水直接接触进行传热的凝汽器。

接触式凝汽器由于其传热效果好，可以使冷凝水与蒸汽充分混合，因此蒸汽冷凝速度较快，但也存在一定的水位控制难度和水质污染的问题。

3.2 非接触式凝汽器非接触式凝汽器是指蒸汽与冷凝水之间通过壁面进行传热的凝汽器。

非接触式凝汽器由于蒸汽与冷凝水之间有壁面隔离，水质污染较少，但由于传热效果较差，凝汽速度较慢。

4. 汽轮机凝汽器的优化设计为了提高汽轮机凝汽器的工作效率，需要进行优化设计。

以下是一些常见的优化设计技术：4.1 壁面增强通过在凝汽器内壁采用特殊形状的增强筒或增加管束数量等方式，增加凝汽器的内壁面积，提高传热效率。

4.2 冷却介质流量控制合理控制冷却介质（如冷却水）的流量，可以使其在凝汽器内壁上形成较薄的膜层，改善传热条件，提高凝汽器的冷凝效果。
