弧焊机器人操作技术及编程应用

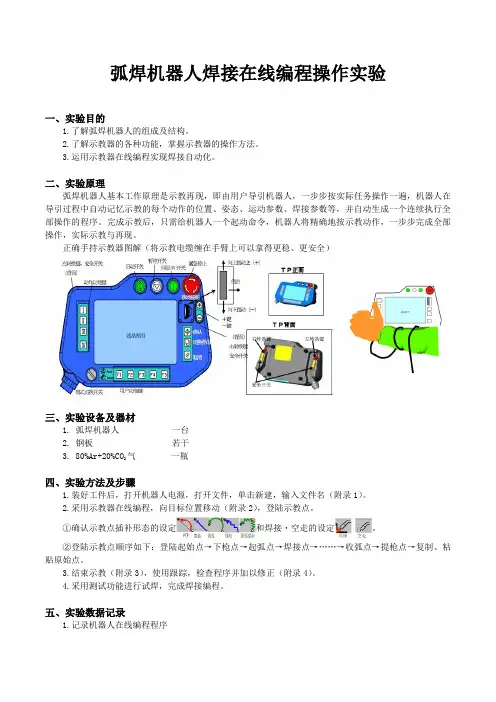

弧焊机器人焊接在线编程操作实验一、实验目的1.了解弧焊机器人的组成及结构。

2.了解示教器的各种功能，掌握示教器的操作方法。

3.运用示教器在线编程实现焊接自动化。

二、实验原理弧焊机器人基本工作原理是示教再现，即由用户导引机器人，一步步按实际任务操作一遍，机器人在导引过程中自动记忆示教的每个动作的位置、姿态、运动参数、焊接参数等，并自动生成一个连续执行全部操作的程序。

完成示教后，只需给机器人一个起动命令，机器人将精确地按示教动作，一步步完成全部操作，实际示教与再现。

正确手持示教器图解（将示教电缆缠在手臂上可以拿得更稳、更安全）三、实验设备及器材1. 弧焊机器人一台2. 钢板若干3. 80%Ar+20%CO2气一瓶四、实验方法及步骤1.装好工件后，打开机器人电源，打开文件，单击新建，输入文件名（附录1）。

2.采用示教器在线编程，向目标位置移动（附录2），登陆示教点。

①确认示教点插补形态的设定和焊接・空走的设定。

②登陆示教点顺序如下：登陆起始点→下枪点→起弧点→焊接点→……→收弧点→提枪点→复制、粘贴原始点。

3.结束示教（附录3），使用跟踪，检查程序并加以修正（附录4）。

4.采用测试功能进行试焊，完成焊接编程。

五、实验数据记录1.记录机器人在线编程程序2.机器人焊接效果图。

六、实验结果分析对在线编程程序每个语句的功能进行说明。

附录：机器人的操作方法1.新建文件的方法（1）将模式切换开关打到Teach上※１（2）打开文件菜单※2（3）打开[文件]菜单的新建项※3（4）确定新建的文件名①系统自动起的文件名可以的话单击ＯＫ（或登录）※４②修改文件名称时・将光标移动到文件名上并选择※５・选择数字（1,2,3）※６・光标向ＢＳ移动※7・删除数字※８・输入想要的数字(程序号) ※９・确定程序名※１０2.移动操作的方法（1）开始操作的方法①打开伺服电源，轻握3段位式安全开关。

②打开机器人动作图标，。

③选择坐标系用右上档键切换，。

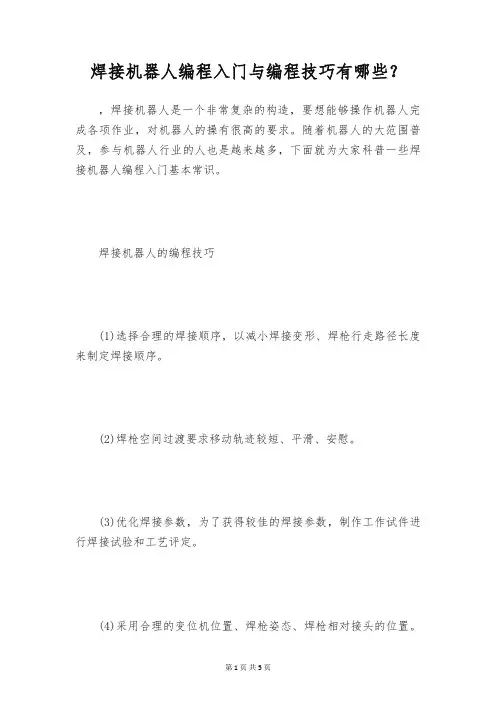

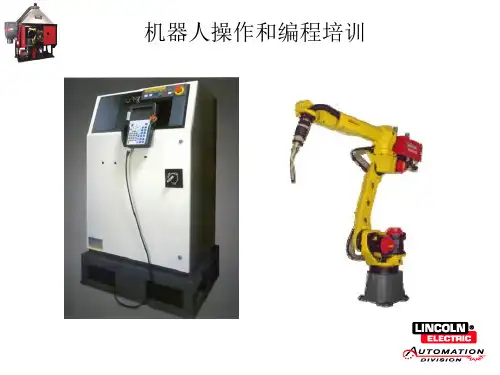

焊接机器人编程入门与编程技巧有哪些？，焊接机器人是一个非常复杂的构造，要想能够操作机器人完成各项作业，对机器人的操有很高的要求。

随着机器人的大范围普及，参与机器人行业的人也是越来越多，下面就为大家科普一些焊接机器人编程入门基本常识。

焊接机器人的编程技巧(1)选择合理的焊接顺序，以减小焊接变形、焊枪行走路径长度来制定焊接顺序。

(2)焊枪空间过渡要求移动轨迹较短、平滑、安慰。

(3)优化焊接参数，为了获得较佳的焊接参数，制作工作试件进行焊接试验和工艺评定。

(4)采用合理的变位机位置、焊枪姿态、焊枪相对接头的位置。

工件在变位机上固定之后，若焊缝不是理想的位置与角度，就要求编程时不断调整变位机，使得焊接的焊缝按照焊接顺序逐次达到水平位置。

同时，要不断调整机器人各轴位置，合理地确定焊枪相对接头的位置、角度与焊丝伸出长度。

工件的位置确定之后，焊枪相对接头的位置须通过编程者的双眼观察，难度较大。

这就要求编程者善于总结积累经验。

(5)及时插入清枪程序，编写一定长度的焊接程序后，应及时插入清枪程序，可以防止焊接飞溅堵塞焊接喷嘴和导电嘴，保证焊枪的清洁，提高喷嘴的寿命，确保可靠引弧、减少焊接飞溅。

(6)编制程序一般不能一步到位，要在机器人焊接过程中不断检验和修改程序，调整焊接参数及焊枪姿态等，才会形成一个好程序。

焊接机器人的示教编程与离线编程区别关于焊接机器人的离线编程系统，多数可在三维图形环境下运行，并且能体现出编程界面友好、方便的特点。

而获取焊缝轨迹的坐标位置通常可以采用“虚拟示教”的办法，用鼠标轻松点击三维虚拟环境中工件的焊接部位，就可以获得该点的空间坐标。

此外，在有些系统中还可通过图形文件中事先定义的焊缝位置，直接生成焊缝轨迹;然后自动生成机器人程序并下载到机器人控制系统，这样既大大提高了机器人的编程效率，又减轻了编程员的劳动强度，一举两得。

如果是采用传统示教编程的话，只是粗略获取几个焊缝轨迹上的几个关键点，然后通过焊接机器人的视觉传感器自动跟踪实际的焊缝轨迹就可以了。

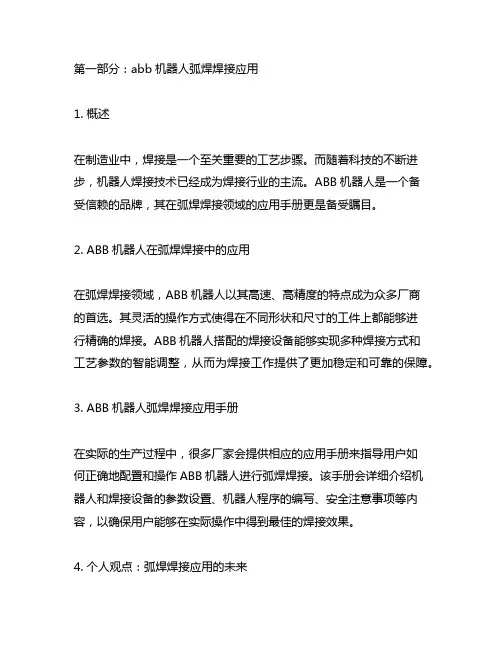

第一部分：abb机器人弧焊焊接应用1. 概述在制造业中，焊接是一个至关重要的工艺步骤。

而随着科技的不断进步，机器人焊接技术已经成为焊接行业的主流。

ABB机器人是一个备受信赖的品牌，其在弧焊焊接领域的应用手册更是备受瞩目。

2. ABB机器人在弧焊焊接中的应用在弧焊焊接领域，ABB机器人以其高速、高精度的特点成为众多厂商的首选。

其灵活的操作方式使得在不同形状和尺寸的工件上都能够进行精确的焊接。

ABB机器人搭配的焊接设备能够实现多种焊接方式和工艺参数的智能调整，从而为焊接工作提供了更加稳定和可靠的保障。

3. ABB机器人弧焊焊接应用手册在实际的生产过程中，很多厂家会提供相应的应用手册来指导用户如何正确地配置和操作ABB机器人进行弧焊焊接。

该手册会详细介绍机器人和焊接设备的参数设置、机器人程序的编写、安全注意事项等内容，以确保用户能够在实际操作中得到最佳的焊接效果。

4. 个人观点：弧焊焊接应用的未来机器人在弧焊焊接中的应用正在逐渐取代传统的人工焊接。

我认为，随着技术的不断革新和发展，机器人弧焊焊接将会在未来得到更大的应用，同时也将会不断地完善和提升其灵活性和智能化程度。

第二部分：传感器在ABB机器人弧焊焊接中的应用1. 传感器在焊接中的重要性在弧焊焊接中，传感器起到了至关重要的作用。

传感器能够实时地监测焊接过程中的温度、速度、气体流量等参数，从而及时调整焊接设备的工艺参数，保证焊接质量和稳定性。

2. ABB机器人弧焊焊接中的传感器应用ABB机器人在弧焊焊接中广泛利用各类传感器，如温度传感器、压力传感器、速度传感器等。

这些传感器能够实时监测焊接区域的情况，及时反馈到机器人系统，从而调整焊接参数，保证焊接质量。

3. 传感器在弧焊焊接中的应用手册很多带有传感器的焊接设备都会配备相应的应用手册，指导用户如何正确地配置和使用这些传感器。

用户可以根据手册中的指导，轻松地将传感器集成到焊接系统中，并根据实际需要进行参数设置和校准。
