中型普通车床课程设计(DOC)

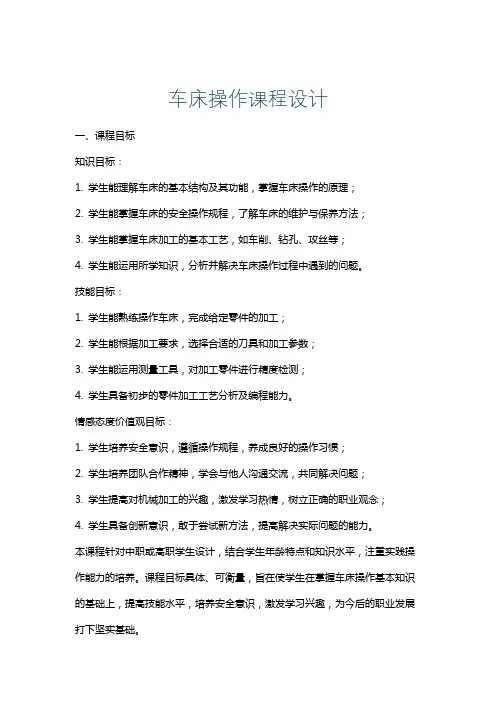

车床操作课程设计一、课程目标知识目标：1. 学生能理解车床的基本结构及其功能，掌握车床操作的原理；2. 学生能掌握车床的安全操作规程，了解车床的维护与保养方法；3. 学生能掌握车床加工的基本工艺，如车削、钻孔、攻丝等；4. 学生能运用所学知识，分析并解决车床操作过程中遇到的问题。

技能目标：1. 学生能熟练操作车床，完成给定零件的加工；2. 学生能根据加工要求，选择合适的刀具和加工参数；3. 学生能运用测量工具，对加工零件进行精度检测；4. 学生具备初步的零件加工工艺分析及编程能力。

情感态度价值观目标：1. 学生培养安全意识，遵循操作规程，养成良好的操作习惯；2. 学生培养团队合作精神，学会与他人沟通交流，共同解决问题；3. 学生提高对机械加工的兴趣，激发学习热情，树立正确的职业观念；4. 学生具备创新意识，敢于尝试新方法，提高解决实际问题的能力。

本课程针对中职或高职学生设计，结合学生年龄特点和知识水平，注重实践操作能力的培养。

课程目标具体、可衡量，旨在使学生在掌握车床操作基本知识的基础上，提高技能水平，培养安全意识，激发学习兴趣，为今后的职业发展打下坚实基础。

二、教学内容1. 车床基本结构及功能：车床的组成部分、各部件作用及其相互关系；车床的分类及特点。

2. 车床操作原理：车床的运动原理、加工工艺路线、刀具的选择与安装。

3. 车床安全操作规程：操作前的准备、操作过程中的注意事项、紧急情况的处理方法。

4. 车床维护与保养：车床日常保养、常见故障排除、定期检查与维修。

5. 车削加工工艺：车削基本操作、加工参数的选择、车削过程中的质量控制。

6. 钻孔与攻丝：钻孔操作要领、刀具选用与安装、攻丝工艺及质量控制。

7. 测量工具的使用：游标卡尺、千分尺、百分表等测量工具的使用方法及精度检测。

8. 零件加工工艺分析与编程：加工工艺流程设计、数控编程基本指令及运用。

教学内容依据课程目标，结合教材章节进行组织。

教学大纲明确各部分内容的安排和进度，确保教学内容科学、系统。

目录1、前言 (2)1.1金属切削机床在国民经济中的地位 ........................................1.2机床课程设计的目的 ....................................................1.3设计内容和要求 ........................................................ 2 2 22、参数的拟定 (3)2.1车床的规格系列和用处 ..................................................2.2确定极限转速 . .........................................................2.3主电机选择 . .......................................................... 3 3 33.传动设计 (3)3.1主传动方案拟定 . ......................................................3.2传动结构式、结构网的选择 . ............................................3.2.1 确定传动组及各传动组中传动副的数目 . ...............................3.2.2 传动式的拟定 . .....................................................3.2.3 结构式的拟定 . .....................................................3.3转速图的拟定 .......................................................... 3 4 4 4 4 54.传动件的估算 (6)4.1 V带传动的计算 ........................................................4.2传动轴的估算 . ........................................................4.2.1确定各轴转速 . ......................................................4.2.2 传动轴直径的估算 . .................................................4.3齿轮齿数的确定和模数的计算 . .........................................4.3.1 齿轮齿数的确定 . ..................................................4.3.2 齿轮模数的计算 . ..................................................4.3.4齿宽确定 . .........................................................4.4带轮结构设计 . .......................................................6 8 8 9 10101113145.动力设计 (14)5.1主轴刚度验算 .........................................................5.1.1 选定前端悬伸量 C ................................................. 5.1.2 主轴支承跨距 L 的确定 . ............................................5.1.3计算 C点挠度 . .....................................141414 错误！未定义书签。

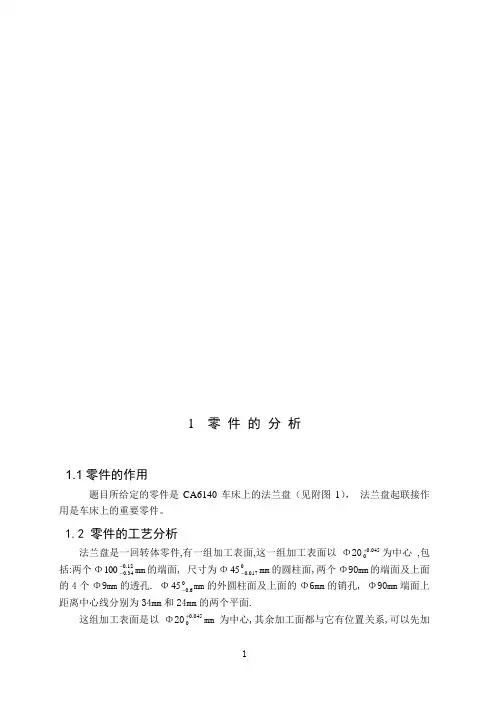

1 零 件 的 分 析1.1零件的作用题目所给定的零件是CA6140车床上的法兰盘（见附图1）， 法兰盘起联接作用是车床上的重要零件。

1.2 零件的工艺分析法兰盘是一回转体零件,有一组加工表面,这一组加工表面以Φ20045.00+为中心 ,包括:两个Φ12.034.0100--mm 的端面, 尺寸为Φ0017.045-mm 的圆柱面,两个Φ90mm 的端面及上面的4个Φ9mm 的透孔. Φ06.045-mm 的外圆柱面及上面的Φ6mm 的销孔, Φ90mm 端面上距离中心线分别为34mm 和24mm 的两个平面.这组加工表面是以Φ20045.00+mm 为中心,其余加工面都与它有位置关系,可以先加工它的一个端面,再借助专用夹具以这个端面为定位基准加工另一端面,然后再加工其它加工表面.2 工艺规程设计2.1确定毛坯的制造形式零件材料为HT200，由于零件年产量为1000件，已达到中批生产的水平，而且零件轮廓尺寸不大，故采用金属模铸造，法兰盘因毛坯比较简单，采用铸造毛坯时一般是成队铸造，再进行机械加工。

这从提高生产率，保证加工精度上考虑也是应该的。

2.2基面的选择基面选择是工艺规程设计中的重要工作之一。

基面选择得正确与合理，可以使加工质量得到保证，生产率得以提高。

否则，加工工艺过程中会问题百出，更有甚着，还会造成零件大批报废，使生产无法正常进行。

1）粗基准的选择选择粗基准主要是选择第一道机械加工工序的定位基准，以便为后续的工序提供精基准。

选择粗基准的出发点是：一要考虑如何分配各加工表面的余量：二要考虑怎样保证不加工面与加工面间的尺寸及相互位置要求。

这两个要求常常是不能兼顾的，但对于一般的轴类零件来说，以外圆作为粗基准是完全合理的。

对本零件而言，由于每个表面都要求加工，为保证各表面都有足够的余量，应选加工余量最小的面为粗基准（这就是粗基准选择原则里的余量足够原则）现选取Φ45外圆柱面和端面作为粗基准。

车床夹具课程设计一、课程目标知识目标：1. 学生能够理解车床夹具的基本概念、分类及功能，掌握其结构组成和工作原理；2. 学生能够描述车床夹具在机械加工中的重要性，了解其在生产实践中的应用；3. 学生掌握车床夹具的安装、调整及使用方法，了解相关安全操作规程。

技能目标：1. 学生能够运用所学知识，分析并解决车床加工中常见的夹紧问题；2. 学生能够根据加工需求，合理选择和使用车床夹具，提高加工效率和加工质量；3. 学生能够运用车床夹具进行简单的零件加工，具备一定的动手操作能力。

情感态度价值观目标：1. 培养学生对机械加工领域的兴趣，激发他们学习相关知识的热情；2. 培养学生严谨、细致的学习态度，使他们认识到车床夹具在加工过程中的重要作用；3. 培养学生的团队协作意识，使他们能够在实际操作中互相配合、共同完成任务。

课程性质：本课程为专业技术课程，结合理论教学和实际操作，培养学生的专业技能和实践能力。

学生特点：学生处于中等职业教育阶段，具备一定的机械基础知识和动手能力，对实际操作有较高的兴趣。

教学要求：结合课程内容和学生的学习特点，注重理论与实践相结合，强化操作技能训练，提高学生的实际应用能力。

在教学过程中，注重启发式教学，引导学生主动参与、积极思考，培养他们的创新意识和解决问题的能力。

通过本课程的学习，使学生能够将所学知识应用于实际工作中，为未来的职业生涯打下坚实基础。

二、教学内容1. 车床夹具概述- 夹具的定义、分类及其在机械加工中的作用；- 车床夹具的组成、结构特点及工作原理。

2. 车床夹具的类型与选用- 常见车床夹具的类型及适用范围；- 根据加工需求选择合适的车床夹具；- 夹具的安装、调整及使用方法。

3. 车床夹具的应用实例- 分析典型零件加工中夹具的应用；- 实际操作演示，让学生了解夹具在加工过程中的作用；- 夹具使用注意事项及安全操作规程。

4. 车床夹具操作技能训练- 设计实践操作环节，让学生动手操作，熟悉夹具的使用；- 培养学生根据加工要求，合理选择和安装夹具的能力；- 提高学生运用夹具进行加工的效率和质量。

金属切削机床课程设计说明书设计题目：普通车床主轴变速箱设计学院： xxxx专业：机械设计制造及其自动化姓名： xxx学号： xxxx指导老师： xxxxxx你们电子档加我时说明一下（共有4张图，这里的只是总装图）金属切削机床课程设计任务书一、设计题目：普通车床主轴变速箱设计二、设计参数：主电机功率： 3 KW主轴最高转速： 1660 r/min主轴最低转速： 35.5 r/min三、设计要求1、主轴变速箱装配图1张（A0）（展开图和主要的横向剖视图）2、主零件工作图（A3）和传动系统图(A3)3、设计计算说明书1份目录一、传动设计1.1电机的选择 (6)1.2运动参数 (6)1.3拟定结构式 (6)1.3.1 传动结构式、结构网的选择 (6)1.3.2 传动组和传动副数可能的方案 (6)1.3.3 结构网和结构式各种方案的选择 (6)1.3.4 各方案的分析比较 (7)1.4转速图和系统图的拟定 (7)1.5确定带轮直径 (8)1.5.1确定计算功率 (8)1.5.2选择V带类型 (8)1.5.3确定带轮直径并验算带速V (8)1.5.4 确定带传动的中心距和带的基准长度 (8)1.5.5验算小带轮的包角 (8)1.5.6 确定带的根数 (8)1.5.7计算带的张紧力F (9)1.5.8计算作用在轴上的压轴力 (9)1.6确定各变速组传动副齿数 (9)1.7绘制传动系统图 (10)二、动力设计 (10)2.1确定传动件计算转速 (10)2.1.1主轴计算转速 (10)2.1.2各传动轴计算转速 (11)2.1.3各齿轮计算转速 (11)2.1.4核算主轴转速误差 (11)2.2 各传动组齿轮模数的确定和校核 (11).2.3 齿轮强度校核 (13)2.3.1校核a传动组齿轮 (13)2.3.2 校核b传动组齿轮 (14)2.3.3校核c传动组齿轮 (14)2.4主轴挠度的校核 (15)2.4.1 确定各轴最小直径 (15)2.4.2轴的校核 (16)2.5片式摩擦离合器的选择及计算 (16)2.5.1决定外摩擦片的内径d (16)2.5.2选择摩擦片尺寸 (17)2.5.3计算摩擦面对数Z (17)2.5.4计算摩擦片片数 (18)2.5.5计算轴向压力Q (18)三、结构设计 (18)3.1带轮的设计 (18)3.2主轴换向机构的设计 (18)3.3制动机构的设计 (19)3.4齿轮块的设计 (19)3.5轴承的选择 (19)3.6主轴组件的设计 (19)3.6.1各部分尺寸的选择 (19)3.6.1.1主轴通孔直径 (19)3.6.1.2轴颈直径 (19)3.6.1.3支承跨距及悬伸长度 (20)3.6.2主轴轴承的选择 (20)3.7润滑系统的设计 (20)四、设计小结 (20)五、参考文献 (20)一、传动设计1.1电机的选择（1）床身上最大回转直径：400mm（2）主电机功率：3KW（3）主轴最高转速：1660r/min参考《机床主轴变速箱设计指导》（以下简称《设计指导》）P16选择Y100L2-4型异步电动机。

目录１、参数的表述２、体育设计３、传动件的估算和校核计算４、展开图的设计５、摘要一.参数制定1、确定公比φ。

已知Z = 12级(采用集中传输)nmax =1800 nmin=40Rn =φz-1所以算出来φ≈1.41。

2.确定电机功率n。

根据ф 320和ф 400车床的设计参数，采用插补方法:已知最大旋转直径为ф 360。

切割深度ap(t)为3.75毫米，进给速度f (s)为0.375毫米/转，切割速度V为95米/分钟。

计算:主(垂直)切削力:FZ = 1900ap0.75n=1900 X 3.75 X0.3750.75牛顿≈3414.4北纬切割功率:N切割= FZV/61200千瓦= 5.3千瓦主电机的估计功率:N= N cut/η total= N切割/0.8千瓦=5.3/0.8千瓦=6.6千瓦因为N的取值必须根据Y系列中国产电机的额定功率来选择，所以选择7.5 KW。

第二，体育运动的设计1.列出结构式12=2[3] 3[1] 2[6]因为:如果换向摩擦离合器安装在I轴上，为了减小轴向尺寸，第一个传动组的传动副数不宜多，2个为好。

在机床设计中，由于所需的R较大，最终展开组选择2比较合适。

由于I 轴装有摩擦离合器，结构上要求齿轮的根圆大于离合器的直径。

2.画出结构网络。

3.绘制速度图。

1)主电机的选择电动机功率n: 7.5kw电机速度nd:因为nmax =1800r/min，按N=7.5 KW，因为电机转速nd应接近或适宜于主轴的最大转速，以免采用过大的增速或过小的减速传动。

因此，电机初步确定为Y132m-4，电机转速为1440r/min。

2)恒速传动在变速传动系统中，采用定比传动，主要考虑传动、结构和性能的要求，以满足不同用户的要求。

为了减缓中间两个齿轮组的速度，减小齿轮箱的径向尺寸，在ⅰ-ⅱ轴之间增加了一对减速传动齿轮。

3)分配减速比。

① 12步减速:40 56 80 12 112 160 224 315 450630900 1250 1800(转/分钟)②确定ⅳ档和ⅴ档之间的最小减速传动比:由于齿轮的极限传动比限定为imax=1/4，为了提高主轴的稳定性，最后一个换挡的减速比为1/4。

第一章绪论第一节机床设计的目的机床课程设计是在学完机床课以后，进行一次学习设计的综合性练习。

通过设计，运用所学过的基础课、技术基础课和专业课的理论知识，生产实习和实验等实践知识，达到巩固、加深和扩大所学知识的目的。

通过设计，分析比较机床主传动中某些典型机构，进行选择和改进，学习构造设计，进行设计计算和编写技术文件。

完成机床主传动设计，达到学习设计步骤和方法的目的。

通过机床课程设计，获得设计工作的基本技能的训练，提高分析和解决工程技术问题的能力。

并为进行一般机械的设计创造一定的条件。

第二节机床课程设计的内容一．运动设计根据设计题目给定的机床用途、规格、主轴极限转速，拟定转速图、传动系统图、计算带轮直径和齿轮齿数。

二．动力设计根据设计题目给定的机床类型、规格及工作条件，确定主电动机功率；确定主轴及各传动件的计算转速；初定传动轴直径、齿轮模数，确定传动带型号及V带根数。

在结构机构设计之后，再对机床主要传动件、零件，进行应力、变形和寿命的验算，并修改结构设计。

三．结构设计完成运动设计和动力设计之后，还要将主传动方案“结构化”。

要设计主轴变速箱装配图及零件工作图，侧重进行传动轴组件、主轴组件、变速机构、操纵机构、润滑与密封，以及主轴、传动轴、滑移齿轮、操纵元件、箱体等零件的设计。

第二节机床课程设计的步骤及要求一．明确目的要求、查阅有关资料在接到题目后，应弄清给定的条件、数据、所设计机床的类型、性能、应用范围和规定的内容与要求。

查阅资料时，除本书外还应查阅《机床图册》和《机床设计手册》等。

必要时还应到实验室进行实地调查，了解同类型机床的使用性能与操作，主传动部件与相邻部件的安装关系等。

二．传动方案设计传动方案设计，包括确定主传动的运动参数，拟定转速图、传动比，确定齿轮齿数和带轮直径，主传动的换向与制动方式，画出主传动的传动系统图。

三．计算主要传动件计算内容如下：V带——选择型号和计算所需的根数；传动轴——按扭转刚度要求计算轴受扭部分的直径，从而确定轴的直径；齿轮按变动工作用量计算接触强度和弯曲强度，取二者中的大值确定齿轮的模数，再进行齿轮的几何结构计算。

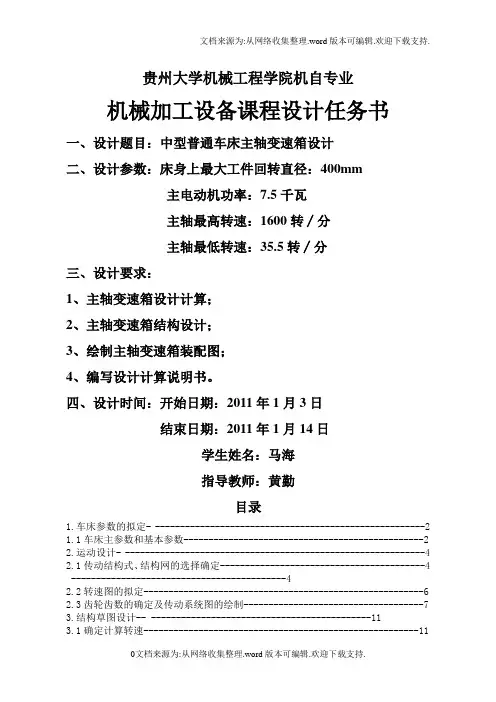

贵州大学机械工程学院机自专业机械加工设备课程设计任务书一、设计题目：中型普通车床主轴变速箱设计二、设计参数：床身上最大工件回转直径：400mm主电动机功率：7.5千瓦主轴最高转速：1600转∕分主轴最低转速：35.5转∕分三、设计要求：1、主轴变速箱设计计算；2、主轴变速箱结构设计；3、绘制主轴变速箱装配图；4、编写设计计算说明书。

四、设计时间：开始日期：2011年1月3日结束日期：2011年1月14日学生姓名：马海指导教师：黄勤目录1.车床参数的拟定- ------------------------------------------------------21.1车床主参数和基本参数------------------------------------------------22.运动设计- ------------------------------------------------------------4 2.1传动结构式、结构网的选择确定-----------------------------------------4 -------------------------------------------42.2转速图的拟定--------------------------------------------------------62.3齿轮齿数的确定及传动系统图的绘制------------------------------------73.结构草图设计-- --------------------------------------------113.1确定计算转速-------------------------------------------------------113.2传动轴的估算和验算-------------------------------------------------12 3.3齿轮模数的估算和计算-----------------------------------------------16 3.4轴承的选择与校核---------------------------------------------------21 3.5摩擦离合器的选择与验算---------------------------------------------23 3.5摩擦离合器的选择与验算---------------------------------------------24 ------------------------------------------------25------------------------------------------------------25参考文献- -------------------------------------------------------------261.车床参数的拟定1.1车床主参数和基本参数1、 主轴的极限转速由设计任务书可知：机床主轴的极限转速为：m in 5.35m in 1600min max r n r n ==、、 则其转速范围考虑到设计的结构复杂程度要适中，故采用常规的扩大传动分级变速，并选取级数z =12,设其转速公比为ϕ。
