标准化工地建设及样板引路(图文并茂)

文件编号：YN3TH/C/Q-E-S-标管-01 技术管理部、质量平安部、创立办保天光、周红发布日期：2021年12月实施日期：2021年12月施工现场平安质量标准化施工图册工地大门-------------- 3 围墙--------------- 5 平安警示镜--------------6 黑板报、图牌栏、宣传栏做法-----7 临时设施------------8 现场厕所------------9 现场试验室做法----------10 木工棚、钢筋加工棚-------11 搅拌机棚------------1 2 平安通道做法---------1 3 配电箱做法----------1 5 楼梯、楼层和阳台临边防护示意图--17 屋面、楼层临边防护图-----18 基坑周边防护示意图-------20 洞口防护--------------21 电梯口防护--------------22 脚手架剪刀撑、踢脚板做法----23 脚手架搭设示意图---------24 型钢脚手架示意图---------25 悬挑卸料平台搭设示意图----26 落地式卸料平台搭设示意图----27 双笼吊、施工电梯接料平台---28 施工机具防护-------------30 斜道------------------31 施工用电---------------32 材料堆放-------------35 施工场地-------------36工地大门 (按建工集团要求)两开门洗车槽四开折叠门在大门内侧设300×400洗车槽，设置最少3级沉淀池，设砖砌分类垃圾堆放池。

在大门内侧设砖砌或活动房值班室，建立门卫制度，值班室内设临时平安帽使用制度。

两开门详细尺寸四开折叠门详细尺寸围墙两侧以外围墙按上图做，墙面刷涂料后做公司宣传标语，围墙顶插云南三建小彩旗。

在偏僻地方施工，除正面外，可采用围挡，高度不小于，围挡材料优先采用彩钢瓦，根底采用240砖根底，固定彩钢瓦的钢管埋入不小于400mm，间距不大于3m，内侧适当加钢管斜撑。

超详细标准化施工样板，还不赶紧看看！一、道路与场地硬化1.1道路硬化厚度：平整路基，道路模板应顺直、牢固确保成型质量。

浇筑厚度15~20cm 振捣密实，压平收光。

1.2加工场地坪处理：平整场地，混凝土浇筑厚度5cm。

部分材料堆放场地可直接铺碎石。

道路硬化实景样板二、钢筋加工区2.1.围档搭设材料：钢管、木方、小块九夹板拼钉。

高度：900mm。

色彩：上下各150mm蓝色油漆色带，中间刷白色油漆。

实景样板：2.2.加工房搭设尺寸：根据场地情况可搭设12m8m4m（8m6m4m），四周悬挑1.5m。

眉头高度：600mm，采用小块九夹板拼钉。

杆件间距：2m（中间并排设双立杆、每一大角设三根立杆）。

顶层防水作法：双层防护中的上面层搭成斜面，满铺竹挑后盖彩钢瓦。

广告与色彩：眉头贴广告标语（标语红底白字黄边），立杆、水平杆刷黄色油漆，斜撑杆刷蓝色油漆。

配电箱安装：分配电箱和开关箱集中布置在同一立面、同一高度。

实景样板：钢筋房实景样板2.3.原材分格与分区堆放尺寸：分格桩选用16号槽钢焊制，桩高800mm,间距1000mm.色彩：桩上刷400mm一道黄蓝色油漆。

实景样板：2.4.标识标牌三、搅拌站3.1.搭设材料：钢管、木方、竹纤板、彩钢瓦、竹挑板。

3.2.搭设尺寸：单台安装6m4m4m高。

3.3.计量台：底坑尺寸1.4m0.9m0.2m深，称台盖板尺寸：1.35m0.85m0.15m。

底坑应每班清理。

3.4.色彩美化:搅拌房顶部立面周圈刷500mm高蓝色色带，底部高度1m范围内立面刷150mm宽蓝黄相间斜纹，角度60。

进料口和出料口周圈150mm宽范围内刷100mm一道的蓝黄相间色斜纹.3.5.标识标牌：进料口处挂操作规程和验收合格牌，喷计量台和XX号搅拌台。

3.6.实景样板：四、安全通道4.1.车行通道：a、尺寸：净高5m，净宽5.5m。

采用钢管搭设成500mm500mm钢管柱，间距3m。

b、色彩：立杆、水平杆刷黄色，斜撑杆刷蓝色。

最全最新标准化工地，80张现场图
办公区全景
旗台
超英精神展板
大气整洁的现场
二级配电箱防护棚
自制可移动式吸烟点并配置灭火器
基坑临边防护
楼梯组装式防护栏杆
塔吊防攀爬
现场设置太阳能路灯
自制环保花篮自制环保花篮
实体样板展示区
铝模施工样板
铝模支撑体系样板
铝模成形质量（实体质量）
水井施工(机电)
楼板厚度控制器
泵管成品支架
成品钢筋马道
排砖图
过梁
企口
构造柱
铝模深化-下挂板深化
铝模深化-全现浇外墙深化
铝模深化-卫生间反坎深化。

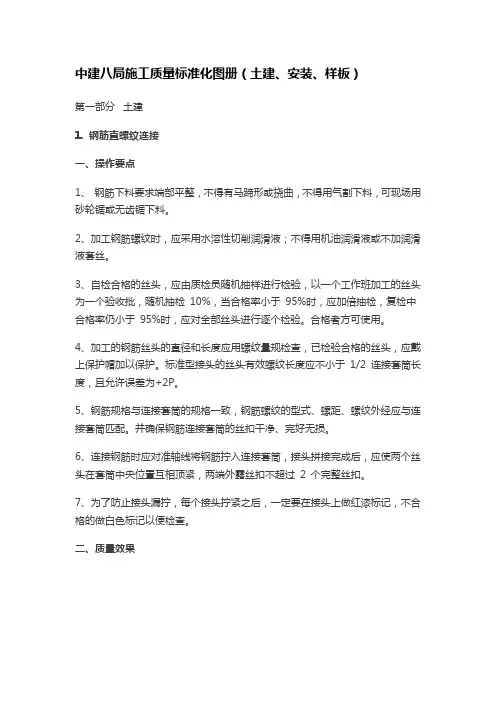

中建八局施工质量标准化图册（土建、安装、样板）第一部分土建1. 钢筋直螺纹连接一、操作要点1、钢筋下料要求端部平整，不得有马蹄形或挠曲，不得用气割下料，可现场用砂轮锯或无齿锯下料。

2、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑液套丝。

3、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批，随机抽检10%，当合格率小于95%时，应加倍抽检，复检中合格率仍小于95%时，应对全部丝头进行逐个检验。

合格者方可使用。

4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头，应戴上保护帽加以保护。

标准型接头的丝头有效螺纹长度应不小于1/2 连接套筒长度，且允许误差为+2P。

5、钢筋规格与连接套筒的规格一致，钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配。

并确保钢筋连接套筒的丝扣干净、完好无损。

6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，两端外露丝扣不超过2 个完整丝扣。

7、为了防止接头漏拧，每个接头拧紧之后，一定要在接头上做红漆标记，不合格的做白色标记以便检查。

二、质量效果2. 墙柱板钢筋定位一、操作要点1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图，由技术负责人审核后加工制作或购置成品。

2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。

墙体钢筋与梯形筋的梯档筋需绑扎固定，竖向梯形筋设置间距不大于2 米且每段墙不少于2 个，梯形筋位置宜避开钢筋搭接长度范围内。

3、墙体钢筋网片绑扎完毕后，即可加设水泥撑和保护层垫块，水泥撑与墙体钢筋用绑丝绑牢，间距不宜超过80cm，梅花形布置（或设水平梯子筋，间距不大于2 米且每段墙不少于2 个）；保护层垫块均匀固定在钢筋网片上，间距不超过100cm。

4、框架柱钢筋绑扎关键在于控制纵向主筋垂直和相对位置，在高出楼板顶面5cm 处和50cm 处分别加设一道钢筋定位框，在箍筋绑扎前利用定距框来限制立筋位置，定距框与脚手架间临时进行固定，保证定距框水平及与柱边线对应。

项目施工质量标准化做法企业标准：施工质量标准（2HZBM-SZ2019-06） 二零一九年七月第一版杭州白马建设有限公司为进一步提高现场施工质量，加强现场施工质量管理，公司依据项目实际情况、标准规范及相关的管理资料编写了《施工质量管理标准化通用图集（第一版）》，在阐述标准化施工工艺要点的同时，配以大量工程的样板实例照片，做到图文并茂，形象直观。

此图册共分为总说明、施工质量管理标准化二个部分，统一了各分部工程的施工工艺通常标准做法和要求，希望公司各项目部参照本图集，在施工过程中严格要求，强化质量管理工作，提高质量管理水平，全力打造白马品牌。

杭州白马建设有限公司总经理：2019年7月01第一章一般规定1、项目部应健全质量保证体系，完善质量管理制度，每个项目需提供一项新工艺。

2、应编写施工组织设计，重要的分项（专业）工程必须单独编制专项施工方案或质量控制措施，经单位技术负责人审核，报监理（建设）单位审批。

施工条件发生变化，应及时修订，经监理（建设）单位审批后执行。

3、应在施工作业前进行技术交底；施工中执行自检、互检、交接检三级检查制度，并有签字资料；及时整理施工技术资料，内容应真实、完整。

4、必须按照国家强制性标准要求和经审查合格的施工图进行施工。

5、钢结构、幕墙等专业工程按规定必须检测的项目应委托具有相应资质的检测(试验)单位进行检测；施工结束后，建设、设计、施工、监理及专业承包单位应共同验收，并按规定填写验收记录。

6、建筑工程设计荷载增加、结构改动、主要使用功能改变，必须由原设计单位或具备相应资质的设计单位出具设计方案；并经原施工图审查机构重新审批。

没有设计方案的，不得施工。

7、工程施工过程中，应采取有效措施，加强建筑工程成品保护，防止碰伤、缺损、污染。

8、施工现场应积极推广应用新技术、新工艺、新材料、新设备。

第二章材料进场检测验收1、必须配备专人负责进场材料的检测和验收。

2、首先是对进场材料的外观质量、规格、型号、尺寸和质量证明文件进行检查，预拌混凝土要注意核实其强度等级和坍落度，不符合要求的建材产品不得使用。

目录第一章前言.......................................................................................................................... - 2 -第二章施工现场临时建筑及设施............................................................................................ - 3 -第一节基本规定...................................................................................................................... - 3 -第二节办公区临时建筑及设施.............................................................................................. - 4 -第三节生活区临时建筑及设施.............................................................................................. - 9 -第四节施工区临时设施........................................................................................................ - 12 -临时围挡示意图................................................................................................................ - 20 -第五节临时给排水设施........................................................................................................ - 23 -第六节临时道路及洗车台.................................................................................................... - 23 -第三章安全生产、防护设施................................................................................................ - 24 -第一节临边洞口...................................................................................................................... - 24 -第二节登高设施.................................................................................................................... - 38 -第三节脚手架........................................................................................................................ - 42 -第四节临时用电.................................................................................................................... - 63 -第五节机械设备.................................................................................................................. - 77 -第六节劳防用品.................................................................................................................... - 88 -第七节施工现场标识、标牌................................................................................................ - 90 -第八节消防安全................................................................................................................ - 95 -第四章节能环保设施............................................................................................................ - 103 -第一节节能与能源利用........................................................................................................ - 103 -第二节节水及水资源利用.................................................................................................. - 105 -第三节节材与材料资源利用.............................................................................................. - 108 -第四节节地与土地资源保护.............................................................................................. - 109 -第五节环境保护设施........................................................................................................ - 110 -第五章施工现场形象设计.................................................................................................... - 115 -第一节总体要求.................................................................................................................. - 115 -第二节项目经理部模块...................................................................................................... - 116 -第三节现场施工区模块...................................................................................................... - 124 -第四节其他辅助模块.......................................................................................................... - 138 -第一章前言为加强中国二十冶集团有限公司房屋建设项目（以下简称房建项目）标准化工地建设，加强安全文明标准化工地管理，推进标准化工地全覆盖，进一步提高安全生产、文明施工管理水平，提升集团公司工建项目管理水平和企业形象，有效预防生产安全事故，特制定《中国二十冶集团有限公司房建项目标准化工地建设方案》，以下简称《房建项目标准化工地方案》。

超详细的标准化工地建设宝典，工地颜值立马提高！来源：筑龙论坛标准化的安全文明工地我们看过很多，华丽丽的现场照片看得人羡慕的口水掉一地。

其实建设“高颜值”工地并不难，有了下面这些项目部驻地建设标准化图文，你们工地也可以让人家羡慕嫉妒恨，赶快学起来吧！驻地规划新建活动板房的驻地全景图租借既有设施的驻地设计原则：邻近工地、靠前指挥、交通便利、永临结合。

基本要求：（1）应考虑安全且便于管理，其设施应满足办公和生活的需要。

项目经理部驻地有条件时应优先租用当地单位房屋或民房，也可自建办公用房，两种方案应进行经济比选后确定。

（2）如考虑租借当地既有设施，需有良好的工作、生活环境，设施齐备、整洁，具有一定场地和绿化条件；如新建驻地采用板房时，搭设最高不能超过二层，二楼安全疏散通道距离最远住房不超过15m。

驻地房屋四周设置排水系统，原则上采用砖砌式水沟。

（3）驻地应不受洪水和泥石流威胁，避开坍方、落石、滑坡、危岩等地段，避让取土、弃土场地，尽量避开高压线路及高大树木。

同时需考虑防台风、防雷措施，且与通讯线路保持一定的距离。

（4）驻地规划应保证生产、办公、生活区相对独立，尽可能修建在离建筑物20m 且在集中爆破区安全距离以外。

（5）驻地除了要有便利的交通及完善的通电、通水设施外，项目经理部还应具备信息化联网办公条件。

（6）施工区域与办公区、生活区应明显分隔。

办公区、生活区应布置合理、排水畅通；环境整洁美化，照明设施完好，灭害措施落实，基本生活设施齐全，符合卫生标准。

工地办公区域和生活区域消防设施齐全。

燃气等驻地内危险品按国家和行业规定要求管理。

材料要求：自建房屋最低标准为活动板房，应统一采用有资质厂家生产的合格彩钢板房搭建，并需同步考虑防台风、大风和防暴雪、防大汛等措施。

建设宜选用阻燃、防水材料。

尺寸规格：占地面积一般在2000-3000㎡。

会议室会议室示意图设计原则：坚固实用、经济美观、功能齐全。

基本要求：（1）门窗齐全，通风、照明良好，并设有防暑、降温、取暖设备。
